1 Vi erbjuder en mängd olika cylindrar från ISO/VDMAprofil till kompakta kortslagiga, kolvstångslösa och Roundlinecylindrar till vridcylindrar, stötdämpare samt vårt klassiska sortiment som även innefattar mer traditionella cylindrar. Den här utgåvan av Norgren Expresskatalogen innehåller även artikelnumren till hundratals detaljer som har funnits i sortimentet tidigare, och som kan levereras direkt från lager. Det finns ett stort urval av enkla och komplexa specifikationer och de är inte längre bort än ett telefonsamtal eller ett e-postmeddelande kontakta din distributör för snabb expertrådgivning. Alla tillbehör listas tydligt så att du lätt kan beställa alla delar du behöver för att få jobbet gjort. KOLVSTÅNGSLÖS? 4 SERIER KOMPAKT ELLER ULTRAKOMPAKT? INDUSTRISTANDARD ELLER SPECIALUTFÖRANDE? KOMPETENS & SERVICE 7

2 Snabbguide Observera: Dessa produkter representerar bara en del av Norgrens sortiment av cylindrar. Om du inte kan se det alternativ som du söker kontakta din Norgren distributör. Enkelverkande Dubbelverkande ROUNDLINE RM/28000/M ISO 6432 Ø mm RM/8000/M ISO 6432 Ø mm RT/57100/M Ø mm RT/57200/M Ø mm RM/55401/M Ø mm Sidan 13 Sidan 14 Sidan 17 Sidan 18 Sidan 22 KOMPAKT RA/191000/M & RA/193000/M ISO Ø mm RA/192000/M ISO Ø mm RM/91000/M Ø mm RM/92000/M Ø mm M/50100, M/50200 Ø 8 63 mm Sidan 26 Sidan 27 Sidan 30 Sidan 31 Sidan 34 PROFILRÖRS PRA/181000/M ISO, VDMA, NFE Ø mm PRA/182000/M ISO, VDMA, NFE Ø mm RA/8000/M ISO, VDMA, NFE Ø mm RA/8000/L4, PRA/182000/L4 Ø mm Sidan 37 Sidan 38 new * Sidan 42 Sidan 46 INTEGRERAD VENTIL OCH CYLINDER (IVAC) LINTRA PLUS KOLVSTÅNGSLÖSA PRA/88200 Ø mm M/ Intern styrning Ø mm M/ Extern styrning Ø mm M/ Precisionsstyrrulle Ø mm new * Sidan 47 Sidan 49 new * Sidan 51 Sidan 52 MED STYRNING VRID M/60100/M Ø mm M/61000/M, M/61000/MR Ø mm M/ Vridvinkel 0,2 241,73 Nm/6 bar M/162000/MI VDMA Ø mm Sidan 54 Sidan 56 Sidan 57 Sidan 59 * Ny i denna katalog 8 PRESTANDA & PRODUKTER

3 Snabbguide Observera: Dessa produkter representerar bara en del av Norgrens sortiment av cylindrar. Om du inte kan se det alternativ som du söker kontakta din kontakta Norgren distributör. Enkelverkande Dubbelverkande ROSTFRITT STÅL BÄLGCYLINDER KM/8000/M ISO 6432 Ø mm KA/8000 Ø mm PM/31000 Kompakt bälgcylinder Ø 2 3/4 12 M/31000 Bälgcylinder, servicebar Ø 6 26 Sidan 61 Sidan 63 Sidan 64 Sidan 66 MAGNETAVKÄNNARE STÖTDÄMPARE M/50 (Reed) M/50/E (Induktiv) ACE stötdämpare MC-serien självkompenserande ACE stötdämpare MA-serien justerbara Sidan 67 Sidan 68 Sidan 69 KLASSISKA PRODUKTER RM/900 Ø 1,25 14 M/3000 Slagcylinder 24, Joule M/1525, M/1540 Positioner M/6000 Reparerbar Roundline-cylinder M/1000 kraftig cylinder Sidan 70 Sidan 71 Sidan 72 Sidan 73 Sidan 74 QM/32 (Reed) QM/132 (Induktiv) TQM/31 (Reed) Sidan 76 KOMPETENS & SERVICE 9

4 Tekniska data Cylinderns dimensioner, manövrering och luftförbrukning Rätt dimensionering av pneumatiska cylindrar baseras på kunskaper om den kraft som krävs och det applicerade lufttrycket. Teoretiskt tryck och dragning från både enkel- och dubbelverkande cylindrar visas i de medföljande tabellerna och beräknas genom att multiplicera den effektiva kolvarean med arbetstrycket. Enheterna visas i regel i Newton (kg x 9,81 = N). Observera skillnaderna i värden för tryck- och dragkraft för dubbelverkande kolvstångsförsedda cylindrar på grund av minskningen av kolvstångens area. Dessa siffror är helt teoretiska och tar inte hänsyn till friktionsförluster, tryckdifferenser, läckage eller säkerhetsfaktorer. Vi rekommenderar starkt att en säkerhetsfaktor tas med vid alla dimensioneringsberäkningar för dynamiska tillämpningar ska denna faktor vara 50 %, och på statiska tillämpningar ska den vara 5 %. Pneumatiska cylindrar fungerar i regel bäst och kan kontrolleras bättre när de arbetar inom sin lastkapacitet, och den här säkerhetsfaktorn ska alltid beaktas för att reducera potentiella frågor under drift. Dessutom, vid arbete på ultralåga hastigheter, förbättras kontrollen om cylindern är överdimensionerad och arbetar gott och väl inom sin totala kapacitet. Alla siffror som visas representerar ett teoretiskt tryck på 6 bar (manometer). För andra arbetstryck divideras den visade siffran helt enkelt med 6 och multipliceras med önskat tryck, så kommer du fram till de nya värdena. Tabell över tryck och dragning (enkelverkande) Cylinderlopp (mm) Kraft (N vid 6 bar) Min dragkraft av fjäder N Tabell över tryck och dragning (dubbelverkande) Cylinder (mm) (1,75") (3") (6") (12") (14") Kolvstångens diameter (mm) (1,5") (2,25") 63 (2,25") Kraft (N vid 6 bar) Dragkraft (N vid 6 bar) Tabell över förbrukning Cylinderlopp (mm) Kolvstångens diameter (mm) Förbrukning vid tryckslag (liter/mm slag vid 6 bar) 0, , , ,0022 0, , ,0088 0, , , , ,0859 0, , ,34361 Förbrukning vid dragande slag (liter/mm slag vid 6 bar) 0, , , , , , , , , , , , , , ,32987 Kombinerad förbrukning (liter/mm slag per arbetscykel) 0,001 0, , , , , , , , , , , , , , PRESTANDA & PRODUKTER

5 Tekniska data Cylinderns dimensioner, manövrering och luftförbrukning Val av tekniska alternativ Innerdiameter Max. slaglängd Enkel-/dubbelverkande Fjädring inåt/utåt (enkelverkande) Dämpad typ Omagnetisk/magnetisk Ändgavel med integrerad fästögla Ändgavel med axelhål Plan ändgavel Styrd kolvstång (ej roterande) Genomgående kolvstång Kolsvstångslås Förlängd kolvstång Kraftig avstrykartätning Förkromad kolvstång Kolvstång i rostfritt stål Invändig kolvstångsgänga Kolvstång med uppstyrning Kolvstång med precisionsuppstyrning Lågfriktionsversion Tandemcylinder Flerlägescylinder Tätningar som klarar höga temperaturer Hydraulisk version Kolvstångsbälg Ej dämpade Ändgavel med dubbel port Ställbart ändläge Extern hydraulisk dämpning Invändig pinjong Slagcylinder Luftbälg Positioner RM/ mm 50mm S Endast in Fast Endast magnetisk *S Y Y RM/ mm 500mm D Fast/ Endast justerbar magnetisk *S Y Y Y Y Y Y RT/ mm 150mm S Båda Fast Endast magnetisk *S Y RT/ mm 500mm D Fast Endast magnetisk *S Y Y Y Y RM/ mm 300mm D Justerbar Endast magnetisk Y Y Y Y Y RA/ mm 50mm S Båda Fast Endast magnetisk Y Y Y Y RA/ mm 500mm D Fast Endast magnetisk Y Y Y Y Y Y Y Y Y Y Y Y RM/ mm 50mm S Båda Inga Endast magnetisk Y *S RM/ mm 300mm D Inga Endast magnetisk Y Y Y *S Y Y Y M/ mm 25mm S Endast in Inga Endast magnetisk *S M/ mm 25mm D Inga Endast magnetisk Y *S PRA/ mm 250mm S Båda Justerbar Båda Y Y Y Y PRA/ mm 125mm D Justerbar Båda Y Y Y Y Y Y Y Y Y Y Y Y Y RA/ mm 320mm D Justerbar Båda Y Y Y Y Y Y Y Y Y Y Y Y Y M/ mm 8500mm D Justerbar Båda *S M/ mm 225mm D Fast Endast magnetisk *S *S M/ mm 100mm D Inga Endast magnetisk *S Y *S Y M/60280 Vingtyp Not valid D Inga Omagnetisk Y Y M/ mm 360 D Ställbar Magnetisk Y Y KM/ mm 500mm D Fast/ Endast *S justerbar magnetisk Y Y Y Y *S KA/ mm 200mm D Justerbar Båda Y Y Y Y *S Y PM/ ,75-12" 215mm S Ej giltig Ej giltig Ej giltig Y M/ " 410mm S Ej giltig Ej giltig Ej giltig Y RM/900 1,25-14" 3000mm D Justerbar Båda Y Y Y Y Y Y Y Y M/ " Not valid D Inga Omagnetisk Y M/15** 2,5-4" 320mm D Inga Omagnetisk Y M/6000 0,75-1" 150mm D Fast Omagnetisk *S Y Y M/1000 2,5-12" 3000mm D Justerbar Omagnetisk Y Y *S Y Y Y Y Y *S = Standard KOMPETENS & SERVICE 11

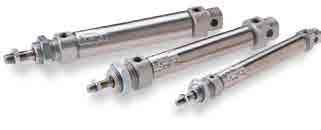

6 KAMPANJPRODUKT ISO ROUNDLINE- VAD HÄNDER OM TRYCKLUFTSSYSTEMET SLUTAR FUNGERA? BEHÖVER DU EN MER KOMPAKT LÖSNING? NÄR PNEUMATISKA ANVÄNDS FÖR LÄTTARE UPPGIFTER OCH LÄGRE KRAFTER TENDERAR MÅNGA MASKINBYGGARE ATT VÄLJA EN ENKEL ROUNDLINE-PRODUKT. DE VANLIGASTE ÄR SOM UPPFYLLER MÅTTSTANDARDEN ISO6432 A FÖR UTBYTBARHET MELLAN UTRUSTNING FRÅN OLIKA TILLVERKARE. Det finns ett antal egenskaper som gör att ISO-Roundline-cylindrarna i Express-serien står ut från konkurrenterna: > Norgren använder en lågfriktionstätning av Z-typ son kolvtätning för både långsammaoch snabba- rörelser med livslängder på upp till 10 miljoner arbetscykler en produkt används för alla slags tillämpningar, med förkortade underhållsscheman, kortare stilleståndstider och därmed en lägre ägandekostnad > Standardcylindern är rostskyddat i de flesta tillämpningar. I svårare miljöer finns även en rostfri version som minskar behovet av mer kostsamma modifieringar av maskinfunktionerna > Om du behöver en mer specialiserad och kostnadseffektiv lösning kan du välja mellan genomgående eller styrda kolvstänger (ej roterande), kolvstångslås, välja olika typer av ändgavlar för att spara utrymme, lägga till ett uppstyrningsblock för att förbättra lastkapaciteten, eller montera högtemperaturtätningar > Magnetavkännare i Norgrens standardserie M/50 (tungmodell eller induktiv) som kan monterats vid praktiskt taget hela Norgrens cylindersserie vilket minskar behovet av att hålla dyra reservdelar i lager och ser till att alla typer av cylindrar passar uppgiften FÖR TUNG LAST? Skanna denna QR kod eller besök store.norgren.com/se för ytterliggare information och för att använda den nya förbättrade sökfunktionen. 12 PRESTANDA & PRODUKTER

7 KAMPANJPRODUKT ISO ROUNDLINE- RM/28000/M Enkelverkande, ISO 6432 Ø mm Perfekt för tillämpningar med små till medelhöga krafter Z-tätningar med låg friktion ger möjlighet att arbeta med både hög och låg hastighet samtidigt som livslängden blir extremt lång Enheten är helt rostfri vilket minskar behovet av dyr skyddsutrustning i mer aggressiva miljöer Du kan välja mellan tre olika typer av ändgavlar och andra tekniska varianter som möjliggör användning av diverse standardprodukter EW- d13 D Basmått BE KK # = Slag AM WF BF XC + # L CD H9 LB MR BE TEKNISKA DATA Media: Tryckluft, filtrerad, smord eller osmord Funktion: Enkelverkande (minusläge), magnetkolv, anslagsdämpning Arbetstryck: 2 till 10 bar Arbetstemperatur: -10 C till +80 C max. Konsultera vår Kundservice för bruk under +2 C Dia. Ø AM BE BF Ø CDH9 ØD EW d13 KK L LB MR WF XC M12x1, ,5 7,9 M M16x1, ,9 M M16x1, ,9 M M22x1, ,9 M M22x1, ,9 M10x1, Standardmodeller Modell Dia. Slag- Ports- Kolvs- Ø längd torlek tång Ø Tungelement Avkännar Avkännar Rak Vinkelmed integrerad fäste fäste koppling koppling 5 m kabel <15 mm slag 15 mm slag RM/28010/M/ M5 4 RM/28010/M/ M5 4 RM/28010/M/ M5 4 RM/28012/M/ M5 6 RM/28012/M/ M5 6 RM/28012/M/ M5 6 RM/28016/M/ M5 6 RM/28016/M/ M5 6 RM/28016/M/ M5 6 RM/28020/M/ G1/8 8 RM/28020/M/ G1/8 8 RM/28020/M/ G1/8 8 RM/28025/M/ G1/8 10 RM/28025/M/ G1/8 10 RM/28025/M/ G1/8 10 M/50/LSU/5V QM/33/010/23 C C M/50/LSU/5V QM/33/010/22 C C M/50/LSU/5V QM/33/010/22 C C M/50/LSU/5V QM/33/012/23 C C M/50/LSU/5V QM/33/012/22 C C M/50/LSU/5V QM/33/012/22 C C M/50/LSU/5V QM/33/016/23 C C M/50/LSU/5V QM/33/016/22 C C M/50/LSU/5V QM/33/016/22 C C M/50/LSU/5V QM/33/020/23 C C M/50/LSU/5V QM/33/020/22 C C M/50/LSU/5V QM/33/020/22 C C M/50/LSU/5V QM/33/025/23 C C M/50/LSU/5V QM/33/025/22 C C M/50/LSU/5V QM/33/025/22 C C Servicesatser är inte tillgängliga för dessa cylindrar. För alternativa kopplingstyper, former eller storlekar hänvisas till avsnittet om kopplingar För information om fler magnetavkännare se sida 67 Se sidan 246 Andra slaglängder kan fås, upp till högst 50 mm kontakta närmaste distributör För uppgifter om montering/fästen hänvisas till de dubbelverkande versionerna på sidan 16 KOMPETENS & SERVICE 13

8 KAMPANJPRODUKT ISO ROUNDLINE- RM/8000/M Dubbelverkande, ISO 6432 Ø mm Perfekt för tillämpningar med små till medelhöga krafter Z-tätningar med låg friktion ger möjlighet att arbeta med både hög och låg hastighet samtidigt som livslängden blir extremt lång Enheten är helt rostfri vilket minskar behovet av dyr skyddsutrustning i mer aggressiva miljöer Du kan välja mellan tre olika typer av ändkåpor och andra tekniska varianter som möjliggör användning av diverse standardprodukter TEKNISKA DATA Media: Tryckluft, filtrerad, smord eller osmord Funktion: Dubbelverkande, magnetkolv med anslagsdämpning eller justerbar ändlägesdämpning EW- d13 D AM WF BF XC + # L CD H9 MR Arbetstryck: BE KK BE 1 till 10 bar Arbetstemperatur: -10 C till +80 C max. # = Slag LB Konsultera vår Kundservice för bruk under +2 C Basmått Dia. Ø AM BE BF Ø CDH9 ØD EW d13 KK L LB MR WF XC M12x1, ,5 7,9 M M16x1, ,9 M M16x1, ,9 M M22x1, ,9 M M22x1, ,9 M10x1, Standardmodeller ANSLAGS- JUSTERBAR ÄNDLÄGES- DÄMPNING DÄMPNING Dia. Slag- Ports- Kolvs- Modell Modell Ø längd torlek tång Ø Tungelement Avkännar Avkännar Banjostryp- Rak Vinkelmed integrerad fäste fäste ventil koppling koppling 5 m kabel <15 mm slag 15 mm slag RM/8010/M/ M5 4 RM/8010/M/ M5 4 RM/8010/M/ M5 4 RM/8010/M/ M5 4 RM/8010/M/ M5 4 RM/8010/M/ M5 4 RM/8012/M/ M5 6 RM/8012/M/ M5 6 RM/8012/M/ M5 6 RM/8012/M/ M5 6 RM/8012/M/ M5 6 RM/8012/M/ M5 6 M/50/LSU/5V QM/33/010/23 C0K C C M/50/LSU/5V QM/33/010/22 C0K C C M/50/LSU/5V QM/33/010/22 C0K C C M/50/LSU/5V QM/33/010/22 C0K C C M/50/LSU/5V QM/33/010/22 C0K C C M/50/LSU/5V QM/33/010/22 C0K C C M/50/LSU/5V QM/33/012/23 C0K C C M/50/LSU/5V QM/33/012/22 C0K C C M/50/LSU/5V QM/33/012/22 C0K C C M/50/LSU/5V QM/33/012/22 C0K C C M/50/LSU/5V QM/33/012/22 C0K C C M/50/LSU/5V QM/33/012/22 C0K C C PRESTANDA & PRODUKTER

9 KAMPANJPRODUKT Standardmodeller ANSLAGS- JUSTERBAR ÄNDLÄGES- DÄMPNING DÄMPNING Dia. Slag- Ports- Kolvs- Modell Modell Ø längd torlek tång Ø RM/8016/M/ M5 6 RM/8016/M/25 RM/8017/M/ M5 6 RM/8016/M/40 RM/8017/M/ M5 6 RM/8016/M/50 RM/8017/M/ M5 6 RM/8016/M/80 RM/8017/M/ M5 6 RM/8016/M/100 RM/8017/M/ M5 6 RM/8016/M/125 RM/8017/M/ M5 6 RM/8016/M/160 RM/8017/M/ M5 6 RM/8016/M/200 RM/8017/M/ M5 6 RM/8020/M/ G1/8 8 RM/8020/M/25 RM/8021/M/ G1/8 8 RM/8020/M/40 RM/8021/M/ G1/8 8 RM/8020/M/50 RM/8021/M/ G1/8 8 RM/8020/M/80 RM/8021/M/ G1/8 8 RM/8020/M/100 RM/8021/M/ G1/8 8 RM/8020/M/125 RM/8021/M/ G1/8 8 RM/8020/M/160 RM/8021/M/ G1/8 8 RM/8020/M/200 RM/8021/M/ G1/8 8 RM/8020/M/250 RM/8021/M/ G1/8 8 RM/8025/M/ G1/8 10 RM/8025/M/25 RM/8026/M/ G1/8 10 RM/8025/M/40 RM/8026/M/ G1/8 10 RM/8025/M/50 RM/8026/M/ G1/8 10 RM/8025/M/80 RM/8026/M/ G1/8 10 RM/8025/M/100 RM/8026/M/ G1/8 10 RM/8025/M/125 RM/8026/M/ G1/8 10 RM/8025/M/160 RM/8026/M/ G1/8 10 RM/8025/M/200 RM/8026/M/ G1/8 10 RM/8025/M/250 RM/8026/M/ G1/8 10 Andra slaglängder kan fås, upp till högst 500 mm kontakta närmaste distributör Servicesatser är inte tillgängliga för dessa cylindrar. För information om fler magnetavkännare se sida 67 EXPRESS PLUS AK-fäste Felinställning under pågående drift är en vanlig orsak till cylinderfel som kan leda till dyr stilleståndstid. Du kan montera ett ledat fäste (AK-typ) mellan kolvstången och maskinen detta eliminerar fel och kostar mycket mindre än ett haveri! ISO ROUNDLINE- RM/8000/M Dubbelverkande, ISO 6432 Ø mm Tungelement Avkännar Avkännar Banjostryp- Rak Vinkelmed integrerad fäste fäste ventil koppling koppling 5 m kabel <15 mm slag 15 mm slag M/50/LSU/5V QM/33/016/23 C0K C C M/50/LSU/5V QM/33/016/22 C0K C C M/50/LSU/5V QM/33/016/22 C0K C C M/50/LSU/5V QM/33/016/22 C0K C C M/50/LSU/5V QM/33/016/22 C0K C C M/50/LSU/5V QM/33/016/22 C0K C C M/50/LSU/5V QM/33/016/22 C0K C C M/50/LSU/5V QM/33/016/22 C0K C C M/50/LSU/5V QM/33/016/22 C0K C C M/50/LSU/5V QM/33/020/23 C0K C C M/50/LSU/5V QM/33/020/22 C0K C C M/50/LSU/5V QM/33/020/22 C0K C C M/50/LSU/5V QM/33/020/22 C0K C C M/50/LSU/5V QM/33/020/22 C0K C C M/50/LSU/5V QM/33/020/22 C0K C C M/50/LSU/5V QM/33/020/22 C0K C C M/50/LSU/5V QM/33/020/22 C0K C C M/50/LSU/5V QM/33/020/22 C0K C C M/50/LSU/5V QM/33/020/22 C0K C C M/50/LSU/5V QM/33/025/23 C0K C C M/50/LSU/5V QM/33/025/22 C0K C C M/50/LSU/5V QM/33/025/22 C0K C C M/50/LSU/5V QM/33/025/22 C0K C C M/50/LSU/5V QM/33/025/22 C0K C C M/50/LSU/5V QM/33/025/22 C0K C C M/50/LSU/5V QM/33/025/22 C0K C C M/50/LSU/5V QM/33/025/22 C0K C C M/50/LSU/5V QM/33/025/22 C0K C C M/50/LSU/5V QM/33/025/22 C0K C C För alternativa kopplingstyper, former eller storlekar hänvisas till avsnittet om kopplingar Se sidan 246 Förstahandsvalet VÄLJ NORGREN NÄR DU BEHÖVER HÖGRE PRESTANDA OCH TILLFÖRLITLIGHET. Tusentals produkter och tillbehör finns i lager och kan skickas omedelbart Alltid i lager Snabb leverans Två års garanti utan extra kostnad EXPRESS LINKS Ventiler Trots olika innerdiametrar och slaglängder har förbättringar i ventiltekniken inneburit att det numera bara krävs en 1/8 -portventil för att manövrera hela cylindersortimentet. Se informationen om vår V60-serie på sidan 109 för mer information, uppgifter om de enklaste lösningarna, eller tala med din distributör om du har mer komplexa krav ANVÄND SERIE RM/8000 ISO- VID ERSÄTTNING AV PRODUKTERNA NEDAN: Festo DSNU SMC C85 Camozzi series 24N Parker P1A Bosch Rexroth MNI Plus många fler KOMPETENS & SERVICE 15

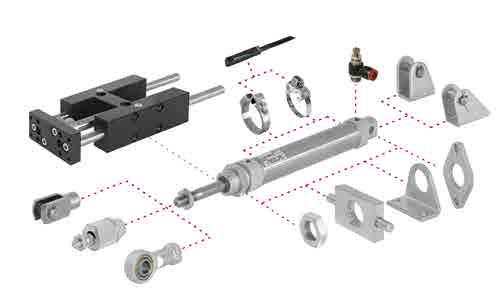

10 KAMPANJPRODUKT FÄSTEN TILL RM/28000/M & RM/8000/M ISO Roundline-cylindrar Enkelverkande och Dubbelverkande Enkelverkande och Dubbelverkande Dubbelverkande Endast EXPRESS PLUS Uppstyrningsblock... Uppstyrningsblocken kan monteras vid standardcylindar som tillåter höga axiallaster på kolvstångens ände. De ger noggrann uppstyrning av kolvstången och levereras komplett med centreringshylsor och uppfyller ISO6432 Tungelement Banjo L2 Styrning L Avkännarfäste B, G F C AK N FH UF Dia. Ø AK B, G C F FH L L2 10 QM/8010/38 M/P19407 M/P19369 QM/8010/25 QM/947 QM/8010/44 12 QM/8012/38 M/P19408 M/P19389 QM/8012/25 QM/8012/34 QM/8012/24 QM/8012/44 16 QM/8012/38 M/P19408 M/P19389 QM/8012/25 QM/8012/34 QM/8012/24 QM/8012/44 20 QM/8020/38 M/P19409 M/P19406 QM/8020/25 QM/8020/34 QM/8020/24 QM/8020/44 25 QM/8025/38 M/P19409 M/P19406 QM/8025/25 QM/8020/34 QM/8020/24 QM/8020/44 Dia. Ø N UF Styrning* 10 M/P1501/90 QM/8010/32 12 M/P13834 QM/8012/32 QM/8012/61/* 16 M/P13834 QM/8012/32 QM/8012/61/* 20 M/P13615 QM/8020/32 QM/8020/61/* 25 M/P13615 QM/8025/32 QM/8025/61/* *Ange standardslaglängd: Ø 12 mm: 50 mm; Ø mm: 50, 100, 160, 200, 250 mm Andra slaglängder är inte tillgängliga, använd närmsta standardslaglängd. 16 PRESTANDA & PRODUKTER

11 ROUNDLINE- RT/57100/M Enkelverkande Ø mm Sparar 20% utrymme jämfört med normal längd för motsvarande ISO/VDMA-cylinder Låg friktion, tätningar med lång livslängd Standard magnetkolv TEKNISKA DATA Media: Tryckluft, filtrerad, smord eller osmord D EW- 0,1 BE KK # = Slag A WF BF XC + # + V L MR CD h9 BE LB Funktion: Enkelverkande, minusläge Arbetstryck: 2 till 10 bar Arbetstemperatur: -5 C till +80 C max. Konsultera vår Kundservice för bruk under +2 C Basmått Dia. Ø A BE BF Ø CDh9 Ø D EW-O,1 KK L LB MR V (#10 & 25) V (#50) WF XC M16 x 1, M ,5 75, M18 x 1, ,5 14 M10 x 1, ,5 78, M22 x 1, ,5 16 M10 x 1, M30 x 1, ,5 20 M12 x 1, Standardmodeller Modell Dia. Slag- Ports- Kolvs- Ø längd torlek tång Ø Tungelement Avkännar Avkännar Banjostryp- Rak Vinkelmed integrerad fäste fäste ventil koppling koppling 5 m kabel <15 mm slag 15 mm slag RT/57120/M/ Rc 1/8 8 RT/57120/M/ Rc 1/8 8 RT/57120/M/ Rc 1/8 8 RT/57125/M/ Rc 1/8 10 RT/57125/M/ Rc 1/8 10 RT/57125/M/ Rc 1/8 10 RT/57132/M/ Rc 1/8 12 RT/57132/M/ Rc 1/8 12 RT/57140/M/ Rc 1/8 14 RT/57140/M/ Rc 1/8 14 Andra diametrar och slaglängder finns tillgängliga upp till max 150 mm, kontakta din distributör. Servicesatser är inte tillgängliga för dessa cylindrar. För information om fler magnetavkännare se sida 67 För uppgifter om montering/fästen hänvisas till de dubbelverkande versionerna på sidan 21 M/50/LSU/5V QM/33/020/23 C0SA00618 C C M/50/LSU/5V QM/33/020/22 C0SA00618 C C M/50/LSU/5V QM/33/020/22 C0SA00618 C C M/50/LSU/5V QM/33/025/23 C0SA00618 C C M/50/LSU/5V QM/33/025/22 C0SA00618 C C M/50/LSU/5V QM/33/025/22 C0SA00618 C C M/50/LSU/5V QM/33/032/22 C0SA00618 C C M/50/LSU/5V QM/33/032/22 C0SA00618 C C M/50/LSU/5V QM/33/040/22 C0SA00618 C C M/50/LSU/5V QM/33/040/22 C0SA00618 C C För alternativa kopplingstyper, former eller storlekar hänvisas till avsnittet om kopplingar Se sidan 246 KOMPETENS & SERVICE 17

12 ROUNDLINE- RT/57200/M Dubbelverkande Ø mm Sparar 20% utrymme jämfört med normal längd för motsvarande ISO/VDMA-cylinder Låg friktion, tätningar med lång livslängd Standard magnetkolv XC TEKNISKA DATA Media: Tryckluft, filtrerad, smord eller osmord Funktion: Dubbelverkande, anslagsdämpning Sidoport, integrerad fästögla (Ø 8 till 40 mm), fästhål i framgavel (Ø 50 och 63 mm) Arbetstryck: D EW- 0,1 A BE KK 13 A 2 # = Slag WF BF XC + # + # 2 8 L MR CD h9 BE LB D TC TG FB 1 10 bar Arbetstemperatur: 10 C +80 C Konsultera vår Kundservice för bruk under +2 C ø B - 0,1 KK # = Slag 26 XL + # 12 ø BA - 0,1 RT Basmått (Ø 10 40mm) Dia. Ø A BE BF Ø CDh9 Ø D EW-O,1 KK L LB MR WF XC 10 9 M10 x M M10 x M M12 x 1, ,5 10 M ,5 64, M16 x 1, M ,5 75, M18 x 1, ,5 14 M10 x 1, ,5 78, M22 x 1, ,5 16 M10 x 1, M30 x 1, ,5 20 M12 x 1, Basmått (Ø 50 och 63 mm) Dia. Ø A Ø B/BA-0,1 Ø D FB KK RT TC TG XC XL ,5 M 6 M 12 x 1,25 M 10 x , ,5 M 8 M 16 x 1,5 M 12 x 1, , Standardmodeller Modell Dia. Slag- Ports- Kolvs- Ø längd torlek tång Ø Tungelement Avkännar Avkännar Banjostryp- Rak Vinkelmed integrerad fäste fäste ventil koppling koppling 5 m kabel <15 mm slag 15 mm slag RT/57210/M/ M5 4 RT/57210/M/ M5 4 RT/57210/M/ M5 4 RT/57210/M/ M5 4 M/50/LSU/5V QM/33/010/23 C0K C C M/50/LSU/5V QM/33/010/22 C0K C C M/50/LSU/5V QM/33/010/22 C0K C C M/50/LSU/5V QM/33/010/22 C0K C C PRESTANDA & PRODUKTER

13 Standardmodeller Modell Dia. Slag- Ports- Kolvs- Ø längd torlek tång Ø ROUNDLINE- RT/57200/M Dubbelverkande Ø mm Tungelement Avkännar Avkännar Banjostryp- Rak Vinkelmed integrerad fäste fäste ventil koppling koppling 5 m kabel <15 mm slag 15 mm slag RT/57212/M/ M5 4 RT/57212/M/ M5 4 RT/57212/M/ M5 4 RT/57212/M/ M5 4 RT/57216/M/ M5 6 RT/57216/M/ M5 6 RT/57216/M/ M5 6 RT/57216/M/ M5 6 RT/57216/M/ M5 6 RT/57216/M/ M5 6 RT/57220/M/ Rc 1/8 8 RT/57220/M/ Rc 1/8 8 RT/57220/M/ Rc 1/8 8 RT/57220/M/ Rc 1/8 8 RT/57220/M/ Rc 1/8 8 RT/57220/M/ Rc 1/8 8 RT/57220/M/ Rc 1/8 8 RT/57220/M/ Rc 1/8 8 RT/57220/M/ Rc 1/8 8 RT/57220/M/ Rc 1/8 8 RT/57220/M/ Rc 1/8 8 RT/57225/M/ Rc 1/8 10 RT/57225/M/ Rc 1/8 10 RT/57225/M/ Rc 1/8 10 RT/57225/M/ Rc 1/8 10 RT/57225/M/ Rc 1/8 10 RT/57225/M/ Rc 1/8 10 RT/57225/M/ Rc 1/8 10 RT/57225/M/ Rc 1/8 10 RT/57225/M/ Rc 1/8 10 RT/57225/M/ Rc 1/8 10 RT/57225/M/ Rc 1/8 10 RT/57232/M/ Rc 1/8 12 RT/57232/M/ Rc 1/8 12 RT/57232/M/ Rc 1/8 12 RT/57232/M/ Rc 1/8 12 RT/57232/M/ Rc 1/8 12 RT/57232/M/ Rc 1/8 12 RT/57232/M/ Rc 1/8 12 RT/57232/M/ Rc 1/8 12 RT/57232/M/ Rc 1/8 12 RT/57232/M/ Rc 1/8 12 RT/57232/M/ Rc 1/8 12 RT/57240/M/ Rc 1/8 14 RT/57240/M/ Rc 1/8 14 RT/57240/M/ Rc 1/8 14 RT/57240/M/ Rc 1/8 14 RT/57240/M/ Rc 1/8 14 RT/57240/M/ Rc 1/8 14 RT/57240/M/ Rc 1/8 14 RT/57240/M/ Rc 1/8 14 RT/57240/M/ Rc 1/8 14 RT/57240/M/ Rc 1/8 14 M/50/LSU/5V QM/33/016/23 C0K C C M/50/LSU/5V QM/33/012/22 C0K C C M/50/LSU/5V QM/33/012/22 C0K C C M/50/LSU/5V QM/33/012/22 C0K C C M/50/LSU/5V QM/33/016/23 C0K C C M/50/LSU/5V QM/33/016/22 C0K C C M/50/LSU/5V QM/33/016/22 C0K C C M/50/LSU/5V QM/33/016/22 C0K C C M/50/LSU/5V QM/33/016/22 C0K C C M/50/LSU/5V QM/33/016/22 C0K C C M/50/LSU/5V QM/33/020/23 C0TA00618 C C M/50/LSU/5V QM/33/020/22 C0TA00618 C C M/50/LSU/5V QM/33/020/22 C0TA00618 C C M/50/LSU/5V QM/33/020/22 C0TA00618 C C M/50/LSU/5V QM/33/020/22 C0TA00618 C C M/50/LSU/5V QM/33/020/22 C0TA00618 C C M/50/LSU/5V QM/33/020/22 C0TA00618 C C M/50/LSU/5V QM/33/020/22 C0TA00618 C C M/50/LSU/5V QM/33/020/22 C0TA00618 C C M/50/LSU/5V QM/33/020/22 C0TA00618 C C M/50/LSU/5V QM/33/020/22 C0TA00618 C C M/50/LSU/5V QM/33/025/23 C0TA00618 C C M/50/LSU/5V QM/33/025/22 C0TA00618 C C M/50/LSU/5V QM/33/025/22 C0TA00618 C C M/50/LSU/5V QM/33/025/22 C0TA00618 C C M/50/LSU/5V QM/33/025/22 C0TA00618 C C M/50/LSU/5V QM/33/025/22 C0TA00618 C C M/50/LSU/5V QM/33/025/22 C0TA00618 C C M/50/LSU/5V QM/33/025/22 C0TA00618 C C M/50/LSU/5V QM/33/025/22 C0TA00618 C C M/50/LSU/5V QM/33/025/22 C0TA00618 C C M/50/LSU/5V QM/33/025/22 C0TA00618 C C M/50/LSU/5V QM/33/032/22 C0TA00618 C C M/50/LSU/5V QM/33/032/22 C0TA00618 C C M/50/LSU/5V QM/33/032/22 C0TA00618 C C M/50/LSU/5V QM/33/032/22 C0TA00618 C C M/50/LSU/5V QM/33/032/22 C0TA00618 C C M/50/LSU/5V QM/33/032/22 C0TA00618 C C M/50/LSU/5V QM/33/032/22 C0TA00618 C C M/50/LSU/5V QM/33/032/22 C0TA00618 C C M/50/LSU/5V QM/33/032/22 C0TA00618 C C M/50/LSU/5V QM/33/032/22 C0TA00618 C C M/50/LSU/5V QM/33/032/22 C0TA00618 C C M/50/LSU/5V QM/33/040/22 C0TA00618 C C M/50/LSU/5V QM/33/040/22 C0TA00618 C C M/50/LSU/5V QM/33/040/22 C0TA00618 C C M/50/LSU/5V QM/33/040/22 C0TA00618 C C M/50/LSU/5V QM/33/040/22 C0TA00618 C C M/50/LSU/5V QM/33/040/22 C0TA00618 C C M/50/LSU/5V QM/33/040/22 C0TA00618 C C M/50/LSU/5V QM/33/040/22 C0TA00618 C C M/50/LSU/5V QM/33/040/22 C0TA00618 C C M/50/LSU/5V QM/33/040/22 C0TA00618 C C KOMPETENS & SERVICE 19

14 ROUNDLINE- RT/57200/M Dubbelverkande Ø mm Standardmodeller Modell Dia. Slag- Ports- Kolvs- Ø längd torlek tång Ø Tungelement Avkännar Avkännar Banjostryp- Rak Vinkelmed integrerad fäste fäste ventil koppling koppling 5 m kabel <15 mm slag 15 mm slag RT/57250/M/ Rc 1/4 16 RT/57250/M/ Rc 1/4 16 RT/57250/M/ Rc 1/4 16 RT/57250/M/ Rc 1/4 16 RT/57250/M/ Rc 1/4 16 RT/57250/M/ Rc 1/4 16 RT/57250/M/ Rc 1/4 16 RT/57250/M/ Rc 1/4 16 RT/57250/M/ Rc 1/4 16 RT/57250/M/ Rc 1/4 16 RT/57263/M/ Rc 1/4 20 RT/57263/M/ Rc 1/4 20 RT/57263/M/ Rc 1/4 20 RT/57263/M/ Rc 1/4 20 RT/57263/M/ Rc 1/4 20 RT/57263/M/ Rc 1/4 20 RT/57263/M/ Rc 1/4 20 RT/57263/M/ Rc 1/4 20 RT/57263/M/ Rc 1/4 20 RT/57263/M/ Rc 1/4 20 M/50/LSU/5V QM/33/050/22 C0TA00828 C C M/50/LSU/5V QM/33/050/22 C0TA00828 C C M/50/LSU/5V QM/33/050/22 C0TA00828 C C M/50/LSU/5V QM/33/050/22 C0TA00828 C C M/50/LSU/5V QM/33/050/22 C0TA00828 C C M/50/LSU/5V QM/33/050/22 C0TA00828 C C M/50/LSU/5V QM/33/050/22 C0TA00828 C C M/50/LSU/5V QM/33/050/22 C0TA00828 C C M/50/LSU/5V QM/33/050/22 C0TA00828 C C M/50/LSU/5V QM/33/050/22 C0TA00828 C C M/50/LSU/5V QM/33/063/22 C0TA00828 C C M/50/LSU/5V QM/33/063/22 C0TA00828 C C M/50/LSU/5V QM/33/063/22 C0TA00828 C C M/50/LSU/5V QM/33/063/22 C0TA00828 C C M/50/LSU/5V QM/33/063/22 C0TA00828 C C M/50/LSU/5V QM/33/063/22 C0TA00828 C C M/50/LSU/5V QM/33/063/22 C0TA00828 C C M/50/LSU/5V QM/33/063/22 C0TA00828 C C M/50/LSU/5V QM/33/063/22 C0TA00828 C C M/50/LSU/5V QM/33/063/22 C0TA00828 C C Andra diametrar och slaglängder finns tillgängliga upp till max 150 mm, kontakta din distributör. Servicesatser är inte tillgängliga för dessa cylindrar. För information om fler magnetavkännare se sida 67 För alternativa kopplingstyper, former eller storlekar hänvisas till avsnittet om kopplingar Se sidan 246 EXPRESS LINKS Ytterligare modeller... Centrerad bakre port. Cylinder utan bakre fäste. Ring din distributör för ytterligare information EXPRESS LINKS Ventiler Trots olika innerdiametrar och slaglängder har förbättringar i ventiltekniken inneburit att det numera bara krävs en 1/8 -portventil för att manövrera hela cylindersortimentet. Se informationen om vår V60-serie på sidan 109 för mer information, uppgifter om de enklaste lösningarna, eller tala med din distributör om du har mer komplexa krav 20 PRESTANDA & PRODUKTER

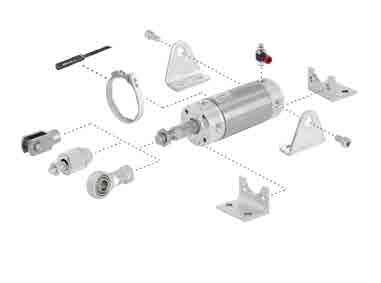

15 FÄSTEN TILL RT/57100/M & RT/57200/M Roundline-cylindrar Enkel- och dubbelverkande Ø mm Tungelement Banjo L Avkännar fäste F N C AK UF N2 Endast dubbelverkande Ø mm Tungelement H L Banjo C Avkännar fäste F N2 L H AK UF C Dia. Ø AK C F H L N N2 UF 10 QM/8010/38 M/P71273/2 QM/8010/25 QM/947 M/P71364 M/P1501/80 QM/8010/32 12 QM/8010/38 M/P71273/2 QM/8010/25 QM/947 M/P71364 M/P1501/80 QM/8010/32 16 QM/8012/38 M/P19369 QM/57016/25 QM/946 M/P1501/90 M/P1501/79 QM/8012/32 20 QM/8020/38 M/P19389 QM/57020/25 QM/8012/24 M/P13834 M/P1501/60 QM/8020/32 25 QM/8025/38 M/P40381 QM/57025/25 QM/57025/25 M/P13607 M/P1501/89 QM/8025/32 32 QM/8025/38 M/P19406 QM/57032/25 QM/8020/24 M/P13615 M/P1501/89 QM/8025/32 40 QM/8040/38 M/P71273/3 QM/57040/25 QM/57040/24 M/P29254 M/P1501/90 QM/8040/32 50 QM/8040/38 QM/57050/21 QM/57040/25 QM/55240/28 QM/57050/24* M/P1501/90 QM/8040/32 63 QM/8050/38 QM/57063/21 QM/57063/25 QM/55250/28 QM/57063/24* M/P1501/91 QM/8050/32 * Innefattar ledade muttrar KOMPETENS & SERVICE 21

16 ROUNDLINE- RM/55401/M Dubbelverkande Ø mm Ren design Lågfriktion, tätningar med lång livslängd Magnetkolv som standard Behöver ej smord luft TEKNISKA DATA Media: Tryckluft, filtrerad, smord eller osmord Funktion: Dubbelverkande, magnetkolv, justerbar ändlägesdämpning AM WF BF 3 ZB + # 3 LB D TC BG1 Arbetstryck: 1 till 10 bar BE KK ø B h9 ø BA h9 BE RT Arbetstemperatur: -20 C till +80 C. # = Slag XH XL + # Konsultera vår Kundservice för bruk under +2 C Basmått Dia. Ø AM Ø B/BAh9 BE BF BG1 D FB KK LB RT TC TG WF XH XL ZB M 30 x 1, ,5 M 10 x 1,25 14 M 8 x M 38 x 1, ,5 M 12 x 1,25 16 M 10 x M 45 x 1,5 38 9,5 55,5 M 16 x 1,5 18 M 12 x 1, M 45 x 1, ,5 M 16 x 1,5 18 M 14 x 1, Standardmodeller Modell Dia. Slag- Ports- Kolvs- Ø längd torlek tång Ø Tungelement Avkännar Banjostryp- Rak Vinkelmed integrerad fäste ventil koppling koppling 5 m kabel RM/55433/M/ G1/8 12 RM/55433/M/ G1/8 12 RM/55433/M/ G1/8 12 RM/55433/M/ G1/8 12 RM/55433/M/ G1/8 12 RM/55433/M/ G1/8 12 RM/55433/M/ G1/8 12 RM/55433/M/ G1/8 12 RM/55433/M/ G1/8 12 M/50/LSU/5V QM/33/432/22 C0K C C M/50/LSU/5V QM/33/432/22 C0K C C M/50/LSU/5V QM/33/432/22 C0K C C M/50/LSU/5V QM/33/432/22 C0K C C M/50/LSU/5V QM/33/432/22 C0K C C M/50/LSU/5V QM/33/432/22 C0K C C M/50/LSU/5V QM/33/432/22 C0K C C M/50/LSU/5V QM/33/432/22 C0K C C M/50/LSU/5V QM/33/432/22 C0K C C PRESTANDA & PRODUKTER

17 Standardmodeller Modell Dia. Slag- Ports- Kolvs- Ø längd torlek tång Ø ROUNDLINE- RM/55401/M Dubbelverkande Ø mm Tungelement Avkännar Banjostryp- Rak Vinkelmed integrerad fäste ventil koppling koppling 5 m kabel RM/55441/M/ G1/4 16 RM/55441/M/ G1/4 16 RM/55441/M/ G1/4 16 RM/55441/M/ G1/4 16 RM/55441/M/ G1/4 16 RM/55441/M/ G1/4 16 RM/55441/M/ G1/4 16 RM/55441/M/ G1/4 16 RM/55441/M/ G1/4 16 RM/55451/M/ G1/4 20 RM/55451/M/ G1/4 20 RM/55451/M/ G1/4 20 RM/55451/M/ G1/4 20 RM/55451/M/ G1/4 20 RM/55451/M/ G1/4 20 RM/55451/M/ G1/4 20 RM/55451/M/ G1/4 20 RM/55451/M/ G1/4 20 RM/55464/M/ G3/8 20 RM/55464/M/ G3/8 20 RM/55464/M/ G3/8 20 RM/55464/M/ G3/8 20 RM/55464/M/ G3/8 20 RM/55464/M/ G3/8 20 RM/55464/M/ G3/8 20 RM/55464/M/ G3/8 20 RM/55464/M/ G3/8 20 Slaglängder up till 300 mm är tillgängliga, kontakta din distributör För information om fler magnetavkännare se sida 67 M/50/LSU/5V QM/33/440/22 C0K C C M/50/LSU/5V QM/33/440/22 C0K C C M/50/LSU/5V QM/33/440/22 C0K C C M/50/LSU/5V QM/33/440/22 C0K C C M/50/LSU/5V QM/33/440/22 C0K C C M/50/LSU/5V QM/33/440/22 C0K C C M/50/LSU/5V QM/33/440/22 C0K C C M/50/LSU/5V QM/33/440/22 C0K C C M/50/LSU/5V QM/33/440/22 C0K C C M/50/LSU/5V QM/33/450/22 C0K C C M/50/LSU/5V QM/33/450/22 C0K C C M/50/LSU/5V QM/33/450/22 C0K C C M/50/LSU/5V QM/33/450/22 C0K C C M/50/LSU/5V QM/33/450/22 C0K C C M/50/LSU/5V QM/33/450/22 C0K C C M/50/LSU/5V QM/33/450/22 C0K C C M/50/LSU/5V QM/33/450/22 C0K C C M/50/LSU/5V QM/33/450/22 C0K C C M/50/LSU/5V QM/33/463/22 C0K C C M/50/LSU/5V QM/33/463/22 C0K C C M/50/LSU/5V QM/33/463/22 C0K C C M/50/LSU/5V QM/33/463/22 C0K C C M/50/LSU/5V QM/33/463/22 C0K C C M/50/LSU/5V QM/33/463/22 C0K C C M/50/LSU/5V QM/33/463/22 C0K C C M/50/LSU/5V QM/33/463/22 C0K C C M/50/LSU/5V QM/33/463/22 C0K C C För alternativa kopplingstyper, former eller storlekar hänvisas till avsnittet om kopplingar Se sidan 246 EXPRESS PLUS Har du tänkt på... Genom att sänka trycket med 1 bar reduceras kostnaderna med 7% - montera alltid in en tryckregulator i systemet När laster flyttas endast i en riktning, sparar användning av enkelverkande cylindrar pengar KOMPETENS & SERVICE 23

18 FÄSTEN TILL RM/55401/M Roundline-cylindrar Ø mm Tungelement Avkännar fäste Banjo H C, B H H H F L AK UF L N C, G Dia. Ø AK B, G* C* F H L N UF 32 QM/8025/38 QM/55232/22 QM/55232/21 QM/8025/25 QM/55232/28 QM/55232/24 M/P29254 QM/8025/32 40 QM/8040/38 QM/55240/22 QM/55240/21 QM/8040/25 QM/55240/28 QM/55240/24 M/P29255 QM/8040/32 50 QM/8050/38 QM/55250/22 QM/55250/21 QM/8050/25 QM/55250/28 QM/55250/24 M/P29256 QM/8050/32 63 QM/8050/38 QM/55263/22 QM/55263/21 QM/8050/25 QM/55263/28 QM/55263/24 M/P29256 QM/8050/32 * Denna cylinderserie levereras med en nosmutter, ytterligare nosmutter typ "N" är nödvändig vid beställning av fästena "B", "G" och "C" för montering på bakgavlen. 24 PRESTANDA & PRODUKTER

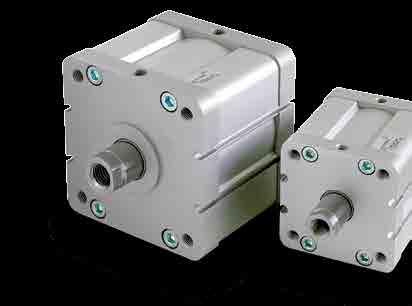

19 KAMPANJPRODUKT ISO-KOMPAKT ISO21287 ÄR DEN SENASTE STANDARDEN FÖR. EXPRESS-SERIEN UPPFYLLER FÖRSTÅS SAMTLIGA KRAV. Dessa kompaktcylindrar ersätter tidigare modeller som nu är utgångna på grund av den nya standarden, och de nya cylindrarna är perfekta för tillämpningar med hög kraft/kort slaglängd där utrymmet är begränsat. Dessa cylindrar gör mer än att bara överensstämma med standarden de överskrider den och erbjuder samtidigt många unika tekniska varianter: > Anodiserade spår i aluminiumprofilen för omkopplarens fäste (magnetavkännare typ Norgren M/50) kombineras med pressgjutna gavlar för ett tilltalande utseende och ger en toppmodern maskindesign > Många olika kombinationer av diameter och slaglängd med utvändiga eller invändiga kolvgängor, plus slaglängder i alla storlekar (även icke-standard) och snabb tillgänglighet gör att du kan använda standarddetaljer och hålla alla stilleståndstider så korta som möjligt > Systemen använder vanliga ISO/ VDMA-fästen och finns även i styrda (ej roterande) versioner, med linjär slid, med kraftig avstrykartätning, tandem- och flerpositionsversioner, och de klarar även uppstyrningsblock enkla lösningar på komplexa uppgifter i ett och samma system FLERPOSITIONS- OCH TANDEMVERSIONER MED UPPSTYRNING INTEGRERADE SPÅR FÖR AVKÄNNARE Skanna denna QR kod eller besök store.norgren.com/se för ytterliggare information och för att använda den nya förbättrade sökfunktionen. KOMPETENS & SERVICE 25

20 KAMPANJPRODUKT ISO KOMPAKT RA/191000/M och RA/193000/M Enkelverkande, ISO Ø mm Överensstämmer med ISO Upp till 30% kortare än en standard ISO/VDMA cylinder Använder standardfästen ISO/VDMA TEKNISKA DATA Media: Tryckluft, filtrerad, smord eller osmord Arbetstryck: 2 till 10 bar Arbetstemperatur: -5 C till +80 C Konsultera vår Kundservice för bruk under +2 C Basmått Standardmodeller MINUSLÄGE INVÄNDIG GÄNGA UTVÄNDIG GÄNGA Dia. Slag- Ports- Kolvs- Ø längd torlek tång Ø KF AF WH ZJ + # + V # = Slag Dia. Ø AF AM BG Ø CD H11 E KF KK LA R RT V (#0 25) V (#26 50) WH ZJ M6 M8x1,25 2,5 22 M M6 M8x1,25 2,5 26 M , M8 M10x1,25 2,5 32,5 M , ,5 M8 M10x1,25 2,5 38 M M10 M12x1,25 2,5 46,5 M M10 M12x1,25 2,5 56,5 M BG ø CD H 11 LA E R RT KK AM Tungelement Banjostryp- Rak Vinkel- Servicesats med integrerad ventil koppling koppling 5 m kabel RA/191020/MX/10 RA/191020/M/ M5 10 RA/191025/MX/10 RA/191025/M/ M5 10 RA/191032/MX/10 RA/191032/M/ G1/8 12 RA/191032/MX/25 RA/191032/M/ G1/8 12 RA/191040/MX/25 RA/191040/M/ G1/8 16 RA/191050/MX/25 RA/191050/M/ G1/8 20 RA/191063/MX/25 RA/191063/M/ G1/8 20 PLUSLÄGE INVÄNDIG GÄNGA UTVÄNDIG GÄNGA Dia. Slag- Ports- Kolvs- Ø längd torlek tång Ø M/50/LSU/5V C0L C C QM/192020/00 M/50/LSU/5V C0L C C QM/192025/00 M/50/LSU/5V C0L C C QM/192032/00 M/50/LSU/5V C0L C C QM/192032/00 M/50/LSU/5V C0L C C QM/192040/00 M/50/LSU/5V C0L C C QM/192050/00 M/50/LSU/5V C0L C C QM/192063/00 Tungelement Banjostryp- Rak Vinkel- Servicesats med integrerad ventil koppling koppling 5 m kabel RA/193020/MX/10 RA/193020/M/ M5 10 RA/193025/MX/10 RA/193025/M/ M5 10 RA/193032/MX/10 RA/193032/M/ G1/8 12 RA/193032/MX/25 RA/193032/M/ G1/8 12 RA/193040/MX/25 RA/193040/M/ G1/8 16 RA/193050/MX/25 RA/193050/M/ G1/8 20 RA/193063/MX/25 RA/193063/M/ G1/8 20 Andra slaglängder kan fås, upp till högst 50 mm kontakta närmaste distributör För uppgifter om montering/fästen hänvisas till de dubbelverkande versionerna på sidan 29 För information om fler magnetavkännare se sida 67 M/50/LSU/5V C0L C C QM/192020/00 M/50/LSU/5V C0L C C QM/192025/00 M/50/LSU/5V C0L C C QM/192032/00 M/50/LSU/5V C0L C C QM/192032/00 M/50/LSU/5V C0L C C QM/192040/00 M/50/LSU/5V C0L C C QM/192050/00 M/50/LSU/5V C0L C C QM/192063/00 För alternativa kopplingstyper, former eller storlekar hänvisas till avsnittet om kopplingar Se sidan PRESTANDA & PRODUKTER

21 KAMPANJPRODUKT ISO KOMPAKT RA/192000/M Dubbelverkande Ø mm Överensstämmer med ISO Upp till 30% kortare än en standard ISO/VDMA cylinder Använder standardfästen ISO/VDMA KF AF WH # = Slag ZJ + # Basmått BG ø CD H 11 LA E R RT KK AM TEKNISKA DATA Media: Tryckluft, filtrerad, smord eller osmord Funktion: RM/192000/M Dubbelverkande, magnetkolv, utvändig kolvstångsgänga, anslagsdämpning RM/192000/MX Dubbelverkande, magnetkolv, invändig kolvstångsgänga, anslagsdämpning Arbetstryck: 1 till 10 bar Arbetstemperatur: -5 C till +80 C max. Konsultera vår Kundservice för bruk under +2 C Dia. Ø AF AM BG Ø CDH11 E KF KK LA R RT WH ZJ M6 M8x1,25 2,5 22 M M6 M8x1,25 2,5 26 M , M8 M10x1,25 2,5 32,5 M , ,5 M8 M10x1,25 2,5 38 M M10 M12x1,25 2,5 46,5 M M10 M12x1,25 2,5 56,5 M , M12 M16x1, M , M12 M16x1, M , M20 M27x M Standardmodeller INVÄNDIG GÄNGA UTVÄNDIG GÄNGA Dia. Slag- Ports- Kolvs- Ø längd torlek tång Ø Tungelement Banjostryp- Rak Vinkel- Servicesats med integrerad ventil koppling koppling 5 m kabel RA/192020/MX/10 RA/192020/M/ M5 10 RA/192020/MX/15 RA/192020/M/ M5 10 RA/192020/MX/20 RA/192020/M/ M5 10 RA/192025/MX/10 RA/192025/M/ M5 10 RA/192025/MX/15 RA/192025/M/ M5 10 RA/192025/MX/20 RA/192025/M/ M5 10 RA/192025/MX/25 RA/192025/M/ M5 10 RA/192032/MX/10 RA/192032/M/ G1/8 12 RA/192032/MX/15 RA/192032/M/ G1/8 12 RA/192032/MX/20 RA/192032/M/ G1/8 12 RA/192032/MX/25 RA/192032/M/ G1/8 12 RA/192032/MX/30 RA/192032/M/ G1/8 12 RA/192032/MX/40 RA/192032/M/ G1/8 12 M/50/LSU/5V C0K C C QM/192020/00 M/50/LSU/5V C0K C C QM/192020/00 M/50/LSU/5V C0K C C QM/192020/00 M/50/LSU/5V C0K C C QM/192025/00 M/50/LSU/5V C0K C C QM/192025/00 M/50/LSU/5V C0K C C QM/192025/00 M/50/LSU/5V C0K C C QM/192025/00 M/50/LSU/5V C0K C C QM/192032/00 M/50/LSU/5V C0K C C QM/192032/00 M/50/LSU/5V C0K C C QM/192032/00 M/50/LSU/5V C0K C C QM/192032/00 M/50/LSU/5V C0K C C QM/192032/00 M/50/LSU/5V C0K C C QM/192032/00 KOMPETENS & SERVICE 27

22 KAMPANJPRODUKT ISO KOMPAKT RA/ Dubbelverkande Ø mm Standardmodeller INVÄNDIG GÄNGA UTVÄNDIG GÄNGA Dia. Slag- Ports- Kolvs- Ø längd torlek tång Ø Tungelement Banjostryp- Rak Vinkel- Servicesats med integrerad ventil koppling koppling 5 m kabel RA/192032/MX/50 RA/192032/M/ G1/8 12 RA/192032/MX/60 RA/192032/M/ G1/8 12 RA/192032/MX/80 RA/192032/M/ G1/8 12 RA/192032/MX/100 RA/192032/M/ G1/8 12 RA/192040/MX/10 RA/192040/M/ G1/8 16 RA/192040/MX/15 RA/192040/M/ G1/8 16 RA/192040/MX/20 RA/192040/M/ G1/8 16 RA/192040/MX/25 RA/192040/M/ G1/8 16 RA/192040/MX/30 RA/192040/M/ G1/8 16 RA/192040/MX/40 RA/192040/M/ G1/8 16 RA/192040/MX/50 RA/192040/M/ G1/8 16 RA/192040/MX/60 RA/192040/M/ G1/8 16 RA/192040/MX/80 RA/192040/M/ G1/8 16 RA/192040/MX/100 RA/192040/M/ G1/8 16 RA/192050/MX/10 RA/192050/M/ G1/8 20 RA/192050/MX/15 RA/192050/M/ G1/8 20 RA/192050/MX/20 RA/192050/M/ G1/8 20 RA/192050/MX/25 RA/192050/M/ G1/8 20 RA/192050/MX/30 RA/192050/M/ G1/8 20 RA/192050/MX/40 RA/192050/M/ G1/8 20 RA/192050/MX/50 RA/192050/M/ G1/8 20 RA/192050/MX/60 RA/192050/M/ G1/8 20 RA/192050/MX/80 RA/192050/M/ G1/8 20 RA/192050/MX/100 RA/192050/M/ G1/8 20 RA/192063/MX/10 RA/192063/M/ G1/8 20 RA/192063/MX/15 RA/192063/M/ G1/8 20 RA/192063/MX/20 RA/192063/M/ G1/8 20 RA/192063/MX/25 RA/192063/M/ G1/8 20 RA/192063/MX/30 RA/192063/M/ G1/8 20 RA/192063/MX/40 RA/192063/M/ G1/8 20 RA/192063/MX/50 RA/192063/M/ G1/8 20 RA/192063/MX/60 RA/192063/M/ G1/8 20 RA/192063/MX/80 RA/192063/M/ G1/8 20 RA/192063/MX/100 RA/192063/M/ G1/8 20 RA/192080/MX/15 RA/192080/M/ G1/8 25 RA/192080/MX/20 RA/192080/M/ G1/8 25 RA/192080/MX/25 RA/192080/M/ G1/8 25 RA/192080/MX/30 RA/192080/M/ G1/8 25 RA/192080/MX/40 RA/192080/M/ G1/8 25 RA/192080/MX/50 RA/192080/M/ G1/8 25 RA/192100/MX/25 RA/192100/M/ G1/8 25 RA/192125/MX/25 RA/192125/M/ G1/4 32 Andra slaglängder tillgängliga upp till 500 mm, beroende av cylinderdiameter, kontakta din distributör För information om fler magnetavkännare se sida 67 M/50/LSU/5V C0K C C QM/192032/00 M/50/LSU/5V C0K C C QM/192032/00 M/50/LSU/5V C0K C C QM/192032/00 M/50/LSU/5V C0K C C QM/192032/00 M/50/LSU/5V C0K C C QM/192040/00 M/50/LSU/5V C0K C C QM/192040/00 M/50/LSU/5V C0K C C QM/192040/00 M/50/LSU/5V C0K C C QM/192040/00 M/50/LSU/5V C0K C C QM/192040/00 M/50/LSU/5V C0K C C QM/192040/00 M/50/LSU/5V C0K C C QM/192040/00 M/50/LSU/5V C0K C C QM/192040/00 M/50/LSU/5V C0K C C QM/192040/00 M/50/LSU/5V C0K C C QM/192040/00 M/50/LSU/5V C0K C C QM/192050/00 M/50/LSU/5V C0K C C QM/192050/00 M/50/LSU/5V C0K C C QM/192050/00 M/50/LSU/5V C0K C C QM/192050/00 M/50/LSU/5V C0K C C QM/192050/00 M/50/LSU/5V C0K C C QM/192050/00 M/50/LSU/5V C0K C C QM/192050/00 M/50/LSU/5V C0K C C QM/192050/00 M/50/LSU/5V C0K C C QM/192050/00 M/50/LSU/5V C0K C C QM/192050/00 M/50/LSU/5V C0K C C QM/192063/00 M/50/LSU/5V C0K C C QM/192063/00 M/50/LSU/5V C0K C C QM/192063/00 M/50/LSU/5V C0K C C QM/192063/00 M/50/LSU/5V C0K C C QM/192063/00 M/50/LSU/5V C0K C C QM/192063/00 M/50/LSU/5V C0K C C QM/192063/00 M/50/LSU/5V C0K C C QM/192063/00 M/50/LSU/5V C0K C C QM/192063/00 M/50/LSU/5V C0K C C QM/192063/00 M/50/LSU/5V C0K C C QM/192080/00 M/50/LSU/5V C0K C C QM/192080/00 M/50/LSU/5V C0K C C QM/192080/00 M/50/LSU/5V C0K C C QM/192080/00 M/50/LSU/5V C0K C C QM/192080/00 M/50/LSU/5V C0K C C QM/192080/00 M/50/LSU/5V C0K C C QM/192100/00 M/50/LSU/5V C0K C C QM/192125/00 För alternativa kopplingstyper, former eller storlekar hänvisas till avsnittet om kopplingar Se sidan 246 EXPRESS LINKS Ventiler Trots olika innerdiametrar och slaglängder har förbättringar i ventiltekniken inneburit att det numera bara krävs en 1/8 -portventil för att manövrera hela cylindersortimentet. Se informationen om vår V60-serie på sidan 109 för mer information, uppgifter om de enklaste lösningarna, eller tala med din distributör om du har mer komplexa krav 28 PRESTANDA & PRODUKTER

23 KAMPANJPRODUKT FÄSTEN TILL RA/191000/M och RA/193000/M och RA/192000/M Kompaktcylindrar Utvändig och invändig kolvstångsgänga Endast med utvändig gänga på kolvstången B Banjo C S R UR L2 D D2 SW US EXPRESS PLUS AK-fäste Felinställning under pågående drift är en vanlig orsak till cylinderfel som kan leda till dyr stilleståndstid. Du kan montera ett ledat fäste (AK-typ) mellan kolvstången och maskinen detta eliminerar fel och kostar mycket mindre än ett haveri! FH N2 UH UH A Monteringssats AK UF F S A C Tungelement G För cylindrar med ut- eller invändig kolvstångsgänga FH Dia. Ø A B, G C D D2 FH L2 20 QA/192020/22 QM/192020/21 QM/8020/44 25 QA/192025/22 QM/192025/21 QM/8020/44 32 QM/8032/35 QA/8032/22 QA/192032/21 QA/8032/23 QA/8032/42 QA/8032/34 40 QM/8032/35 QA/8040/22 QA/192040/21 QA/8040/23 QA/8040/42 QA/8040/34 50 QM/8050/35 QA/8050/22 QA/192050/21 QA/8050/23 QA/8050/42 QA/8050/34 63 QM/8050/35 QA/8063/22 QA/192063/21 QA/8063/23 QA/8063/42 QA/8063/34 80 QM/8080/35 QA/8080/22 QA/192080/21 QA/8080/23 QA/8080/42 QA/8080/ QM/8080/35 QA/8100/22 QA/192100/21 QA/8100/23 QA/8100/42 QA/8100/ QM/8125/35 QM/8125/22 QM/8125/21 QM/8125/23 QA/8125/42 QA/8125/34 Dia. Ø R S SW UH UR US Monteringssats* 20 QM/192020/27 QA/192020/55 25 QM/192025/27 QA/192025/55 32 QA/8032/27 QA/8032/41 M/P19493 PQA/182032/40 QA/8032/33 M/P40310 QA/192032/55 40 QA/8040/27 QA/8040/41 M/P19494 PQA/182040/40 QA/8040/33 M/P40311 QA/192040/55 50 QA/8050/27 QA/8040/41 M/P19495 PQA/182050/40 QA/8050/33 M/P40312 QA/192050/55 63 QA/8063/27 QA/8063/41 M/P19496 PQA/182063/40 QA/8063/33 M/P40313 QA/192063/55 80 QA/8080/27 QA/8063/41 M/P19497 PQA/182080/40 QA/8080/33 M/P40314 QA/192080/ QA/8100/27 QA/8100/41 M/P19498 PQA/182100/40 QA/8100/33 M/P40315 QA/192100/ QM/8125/27 QA/8100/41 M/P19499 PQA/182125/40 QM/8125/33 M/P71355 QA/192125/55 * För att sammankoppla två lika cylinderdiametrar via bakgavel. För cylindrar med utvändig kolvstångsgänga Dia. Ø AK F N2 UF 20 QM/8020/38 QM/8020/25 M/P1501/60 QM/8020/32 25 QM/8020/38 QM/8020/25 M/P1501/60 QM/8020/32 32 QM/8025/38 QM/8025/25 M/P1501/89 QM/8025/32 40 QM/8025/38 QM/8025/25 M/P1501/89 QM/8025/32 50 QM/8040/38 QM/8040/25 M/P1501/90 QM/8040/32 63 QM/8040/38 QM/8040/25 M/P1501/90 QM/8040/32 80 QM/8050/38 QM/8050/25 M/P1501/91 QM/8050/ QM/8050/38 QM/8050/25 M/P1501/91 QM/8050/ QM/8125/38 QM/8125/25 M/P1501/105 QM/8125/32 EXPRESS PLUS Behöver du en ej vridbar kolvstång? Vi har tre versioner inklusive en externt monterad precisionsglidenhet. Kontakta din distributör KOMPETENS & SERVICE 29

24 KOMPAKT RM/91000/M Enkelverkande Ø mm Bygger endast 2/3-delar av längden för en motsvarande VDMA/ISO modell Låg friktion, tätningar med lång livslängd Behöver ej smord luft Magnetkolv som standard TEKNISKA DATA Media: Tryckluft, filtrerad, smord eller osmord Funktion: Enkelverkande, anslagsdämpning, magnetkolv, minusläge WH ZJ + # + V TG2 Arbetstryck: RT 2 till 10 bar Arbetstemperatur: -5 C till +80 C. Konsultera vår Kundservice för bruk under +2 C KF AF X ZH + # + V GB BG ø FB ø JB E TG1 # = Slag PF Basmått Dia. Ø AF BG E Ø FB GB Ø JB KF PF RT TG 1 TG 2 V (#0 25) V (#26 50) WH ZH ZJ ,3 3,5 6 M 5 19,5 M ,2 4,5 7,5 M 6 22 M ,5 28, ,2 4,5 7,5 M 8 27,5 M , , ,8 6,5 10,5 M 8 31,5 M ,5 31, ,8 6,5 10,5 M M ,5 8,5 13,5 M M ,5 50,5 Standardmodeller INVÄNDIG GÄNGA MINUSLÄGE Dia. Slag- Ports- Kolvs- Modell Ø längd torlek tång Ø Tungelement Avkännar Banjostryp- Rak Vinkel- Servicesats med integrerad fäste ventil koppling koppling 5m kabel RM/91020/M/ M5 10 RM/91025/M/ M5 12 RM/91032/M/ G1/8 16 RM/91032/M/ G1/8 16 RM/91040/M/ G1/8 16 RM/91040/M/ G1/8 16 RM/91050/M/ G1/8 20 RM/91063/M/ G1/4 20 M/50/LSU/5V M/P72487B C0L C C M/50/LSU/5V M/P72487B C0L C C M/50/LSU/5V M/P72487B C0L C C M/50/LSU/5V M/P72487B C0L C C M/50/LSU/5V M/P72487B C0L C C M/50/LSU/5V M/P72487B C0L C C M/50/LSU/5V M/P72487B C0L C C QM/92050/00 M/50/LSU/5V M/P72487B C0L C C QM/92063/00 Andra slaglängder är tillgängliga upp till max. 50 mm, kontakta din distributör Information om alternativa magnetavkännare, se sidan 67 För uppgifter om montering/fästen hänvisas till de dubbelverkande versionerna på sidan 33 För alternativa kopplingstyper, former eller storlekar hänvisas till avsnittet om kopplingar Se sidan PRESTANDA & PRODUKTER

25 KOMPAKT RM/92000/M Dubbelverkande Ø mm Bygger endast 2/3-delar av längden för en motsvarande VDMA/ISO modell Låg friktion, tätningar med lång livslängd Korrosionsbeständig Magnetkolv som standard KF X AF Basmått WH X ZJ + # ZH + # GB BG ø FB ø JB E TG1 RT # = Slag TG2 PF TEKNISKA DATA Media: Tryckluft, filtrerad, smord eller osmord Funktion: Dubbelverkande, magnetkolv, anslagsdämpning Arbetstryck: 1 till 10 bar Arbetstemperatur: -5 C till +80 C Konsultera vår Kundservice för bruk under +2 C Dia. Ø AF BG E Ø FB GB Ø JB KF PF RT TG1 TG2 WH ZH ZJ ,3 3,5 6 M 3 15 M , , ,3 3,5 6 M 4 17 M ,5 24, ,3 3,5 6 M 5 19,5 M ,2 4,5 7,5 M 6 22 M ,5 28, ,2 4,5 7,5 M 8 27,5 M , , ,8 6,5 10,5 M 8 31,5 M ,5 31, ,8 6,5 10,5 M M ,5 8,5 13,5 M M ,5 50, ,5 8,5 13,5 M M ,5 10,2 10,5 16,5 M M 12 90,5 90, ,5 58,5 Standardmodeller Modell Dia. Slag- Ports- Kolvs- Ø längd torlek tång Ø Tungelement Avkännar Banjostryp- Rak Vinkel- Servicesats med integrerad fäste ventil koppling koppling 5 m kabel RM/92012/M/ M5 6 RM/92012/M/ M5 6 RM/92012/M/ M5 6 RM/92012/M/ M5 6 RM/92012/M/ M5 6 RM/92016/M/ M5 8 RM/92016/M/ M5 8 RM/92016/M/ M5 8 RM/92016/M/ M5 8 RM/92016/M/ M5 8 RM/92016/M/ M5 8 RM/92016/M/ M5 8 RM/92020/M/ M5 10 RM/92020/M/ M5 10 RM/92020/M/ M5 10 RM/92020/M/ M5 10 RM/92020/M/ M5 10 M/50/LSU/5V M/P72487B C0K C C M/50/LSU/5V M/P72487B C0K C C M/50/LSU/5V M/P72487B C0K C C M/50/LSU/5V M/P72487B C0K C C M/50/LSU/5V M/P72487B C0K C C M/50/LSU/5V M/P72487B C0K C C M/50/LSU/5V M/P72487B C0K C C M/50/LSU/5V M/P72487B C0K C C M/50/LSU/5V M/P72487B C0K C C M/50/LSU/5V M/P72487B C0K C C M/50/LSU/5V M/P72487B C0K C C M/50/LSU/5V M/P72487B C0K C C M/50/LSU/5V M/P72487B C0K C C M/50/LSU/5V M/P72487B C0K C C M/50/LSU/5V M/P72487B C0K C C M/50/LSU/5V M/P72487B C0K C C M/50/LSU/5V M/P72487B C0K C C KOMPETENS & SERVICE 31

26 KOMPAKT RM/92000/M Dubbelverkande Ø mm Standardmodeller Modell Dia. Slag- Ports- Kolvs- Ø längd torlek tång Ø RM/92020/M/ M5 10 RM/92020/M/ M5 10 RM/92020/M/ M5 10 RM/92025/M/ M5 12 RM/92025/M/ M5 12 RM/92025/M/ M5 12 RM/92025/M/ M5 12 RM/92025/M/ M5 12 RM/92025/M/ M5 12 RM/92025/M/ M5 12 RM/92025/M/ M5 12 RM/92025/M/ M5 12 RM/92032/M/ G1/8 16 RM/92032/M/ G1/8 16 RM/92032/M/ G1/8 16 RM/92032/M/ G1/8 16 RM/92032/M/ G1/8 16 RM/92032/M/ G1/8 16 RM/92032/M/ G1/8 16 RM/92032/M/ G1/8 16 RM/92032/M/ G1/8 16 RM/92032/M/ G1/8 16 RM/92032/M/ G1/8 16 RM/92040/M/ G1/8 16 RM/92040/M/ G1/8 16 RM/92040/M/ G1/8 16 RM/92040/M/ G1/8 16 RM/92040/M/ G1/8 16 RM/92040/M/ G1/8 16 RM/92040/M/ G1/8 16 RM/92040/M/ G1/8 16 RM/92040/M/ G1/8 16 RM/92040/M/ G1/8 16 RM/92040/M/ G1/8 16 RM/92050/M/ G1/8 20 RM/92050/M/ G1/8 20 RM/92050/M/ G1/8 20 RM/92050/M/ G1/8 20 RM/92050/M/ G1/8 20 RM/92050/M/ G1/8 20 RM/92050/M/ G1/8 20 RM/92050/M/ G1/8 20 RM/92050/M/ G1/8 20 RM/92050/M/ G1/8 20 RM/92050/M/ G1/8 20 RM/92063/M/ G1/4 20 RM/92063/M/ G1/4 20 RM/92063/M/ G1/4 20 RM/92063/M/ G1/4 20 RM/92063/M/ G1/4 20 RM/92063/M/ G1/4 20 RM/92063/M/ G1/4 20 RM/92063/M/ G1/4 20 RM/92063/M/ G1/4 20 RM/92063/M/ G1/4 20 RM/92080/M/ G1/4 25 RM/92080/M/ G1/4 25 RM/92080/M/ G1/4 25 RM/92080/M/ G1/4 25 RM/92080/M/ G1/4 25 RM/92080/M/ G1/4 25 RM/92080/M/ G1/4 25 RM/92080/M/ G1/4 25 Tungelement Avkännar Banjostryp- Rak Vinkel- Servicesats med integrerad fäste ventil koppling koppling 5 m kabel M/50/LSU/5V M/P72487B C0K C C M/50/LSU/5V M/P72487B C0K C C M/50/LSU/5V M/P72487B C0K C C M/50/LSU/5V M/P72487B C0K C C M/50/LSU/5V M/P72487B C0K C C M/50/LSU/5V M/P72487B C0K C C M/50/LSU/5V M/P72487B C0K C C M/50/LSU/5V M/P72487B C0K C C M/50/LSU/5V M/P72487B C0K C C M/50/LSU/5V M/P72487B C0K C C M/50/LSU/5V M/P72487B C0K C C M/50/LSU/5V M/P72487B C0K C C M/50/LSU/5V M/P72487B C0K C C M/50/LSU/5V M/P72487B C0K C C M/50/LSU/5V M/P72487B C0K C C M/50/LSU/5V M/P72487B C0K C C M/50/LSU/5V M/P72487B C0K C C M/50/LSU/5V M/P72487B C0K C C M/50/LSU/5V M/P72487B C0K C C M/50/LSU/5V M/P72487B C0K C C M/50/LSU/5V M/P72487B C0K C C M/50/LSU/5V M/P72487B C0K C C M/50/LSU/5V M/P72487B C0K C C M/50/LSU/5V M/P72487B C0K C C M/50/LSU/5V M/P72487B C0K C C M/50/LSU/5V M/P72487B C0K C C M/50/LSU/5V M/P72487B C0K C C M/50/LSU/5V M/P72487B C0K C C M/50/LSU/5V M/P72487B C0K C C M/50/LSU/5V M/P72487B C0K C C M/50/LSU/5V M/P72487B C0K C C M/50/LSU/5V M/P72487B C0K C C M/50/LSU/5V M/P72487B C0K C C M/50/LSU/5V M/P72487B C0K C C M/50/LSU/5V M/P72487B C0K C C QM/92050/00 M/50/LSU/5V M/P72487B C0K C C QM/92050/00 M/50/LSU/5V M/P72487B C0K C C QM/92050/00 M/50/LSU/5V M/P72487B C0K C C QM/92050/00 M/50/LSU/5V M/P72487B C0K C C QM/92050/00 M/50/LSU/5V M/P72487B C0K C C QM/92050/00 M/50/LSU/5V M/P72487B C0K C C QM/92050/00 M/50/LSU/5V M/P72487B C0K C C QM/92050/00 M/50/LSU/5V M/P72487B C0K C C QM/92050/00 M/50/LSU/5V M/P72487B C0K C C QM/92050/00 M/50/LSU/5V M/P72487B C0K C C QM/92050/00 M/50/LSU/5V M/P72487B C0K C C QM/92063/00 M/50/LSU/5V M/P72487B C0K C C QM/92063/00 M/50/LSU/5V M/P72487B C0K C C QM/92063/00 M/50/LSU/5V M/P72487B C0K C C QM/92063/00 M/50/LSU/5V M/P72487B C0K C C QM/92063/00 M/50/LSU/5V M/P72487B C0K C C QM/92063/00 M/50/LSU/5V M/P72487B C0K C C QM/92063/00 M/50/LSU/5V M/P72487B C0K C C QM/92063/00 M/50/LSU/5V M/P72487B C0K C C QM/92063/00 M/50/LSU/5V M/P72487B C0K C C QM/92063/00 M/50/LSU/5V M/P72487B C0K C C QM/92080/00 M/50/LSU/5V M/P72487B C0K C C QM/92080/00 M/50/LSU/5V M/P72487B C0K C C QM/92080/00 M/50/LSU/5V M/P72487B C0K C C QM/92080/00 M/50/LSU/5V M/P72487B C0K C C QM/92080/00 M/50/LSU/5V M/P72487B C0K C C QM/92080/00 M/50/LSU/5V M/P72487B C0K C C QM/92080/00 M/50/LSU/5V M/P72487B C0K C C QM/92080/00 32 PRESTANDA & PRODUKTER

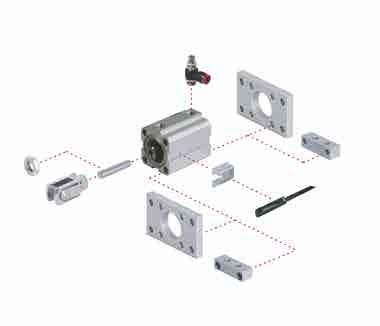

27 Standardmodeller Modell Dia. Slag- Ports- Kolvs- Ø längd torlek tång Ø RM/92100/M/ G1/4 25 RM/92100/M/ G1/4 25 RM/92100/M/ G1/4 25 RM/92100/M/ G1/4 25 RM/92100/M/ G1/4 25 RM/92100/M/ G1/4 25 RM/92100/M/ G1/4 25 RM/92100/M/ G1/4 25 Andra slaglängder kan fås, upp till högst 300 mm kontakta närmaste distributör Information om alternativa magnetavkännare, se sidan 67 KOMPAKT RM/92000/M Dubbelverkande Ø mm Tungelement Avkännar Banjostryp- Rak Vinkel- Servicesats med integrerad fäste ventil koppling koppling 5 m kabel M/50/LSU/5V M/P72487B C0K C C QM/92100/00 M/50/LSU/5V M/P72487B C0K C C QM/92100/00 M/50/LSU/5V M/P72487B C0K C C QM/92100/00 M/50/LSU/5V M/P72487B C0K C C QM/92100/00 M/50/LSU/5V M/P72487B C0K C C QM/92100/00 M/50/LSU/5V M/P72487B C0K C C QM/92100/00 M/50/LSU/5V M/P72487B C0K C C QM/92100/00 M/50/LSU/5V M/P72487B C0K C C QM/92100/00 För alternativa kopplingstyper, former eller storlekar hänvisas till avsnittet om kopplingar Se sidan 246 FÄSTEN TILL RM/91000/M och RM/92000/M Kompaktcylindrar Enkel- och dubbelverkande Banjo Enkelverkande och Dubbelverkande Tapp eller adapter B Avkännar fäste C EXPRESS PLUS Behöver du en ej vridbar kolvstång? Vi har tre versioner inklusive en externt monterad precisionsglidenhet. Kontakta din distributör N F Tungelement G C EXPRESS LINKS Ventiler Trots olika innerdiametrar och slaglängder har förbättringar i ventiltekniken inneburit att det numera bara krävs en 1/8 -portventil för att manövrera hela cylindersortimentet. Se informationen om vår V60-serie på sidan 109 för mer information, uppgifter om de enklaste lösningarna, eller tala med din distributör om du har mer komplexa krav Dia. Ø B, G C F N Tapp eller adapter* 12 QM/90012/22 QM/90012/21 QM/57008/25 M/P1500/111 M/P1710/18 16 QM/90016/22 QM/90016/21 QM/8010/25 M/P1501/80 M/P1710/19 20 QM/90020/22 QM/90020/21 QM/92020/25 M/P1501/109 M/P1710/20 25 QM/90025/22 QM/90025/21 QM/57016/25 M/P1501/79 M/P1710/21 32 QM/90032/22 QM/90032/21 QM/57020/25 M/P1501/60 M/P1710/22 40 QM/90040/22 QM/90040/21 QM/57020/25 M/P1501/60 M/P1710/22 50 QM/90050/22 QM/90050/21 QM/57025/25 M/P71470/1 63 QM/90063/22 QM/90063/21 QM/57040/25 M/P71470/2 80 QM/90080/22 QM/90080/21 QM/57063/25 M/P71470/3 100 QM/90100/22 QM/90100/21 QM/57063/25 M/P71470/3 * För montering av fäste F i kolvstång med invändig gänga KOMPETENS & SERVICE 33

28 KORTSLAGSCYLINDER M/50100 Enkelverkande Ø 8 63 mm Konstruerad för mycket kompakta installationer Ger höga krafter i små utrymmen Ren design Cylinderhus i ett stycke TEKNISKA DATA Media: Tryckluft, filtrerad och smord Arbetstryck: 2 till 10 bar (enkelverkande) Arbetstemperatur: -10 C till +70 C Konsultera vår Kundservice för bruk under +2 C F M/50108 och M/50112 M B D F E A ø H ø J Y 1 + # M/50120 M/50163 B D M E A ø H ø J 1 1 Y 1 + # Basmått Dia. Ø A B D E F Ø H Ø J K M T X , ,4 3,2 M ,4 3, ,5 M 5 5, ,5 M 6 5,5 14,5 2, , ,6 M 8 6, M Standardmodeller # = Slag ENKELVERKANDE Modell Dia. Slag Portstorlek Kolvstång Ø Ø K Vinkel- koppling Rak koppling X T Dia. Ø # Y # = Slag 1 = 20 och 32 mm diameter utan hål Dia. Ø # Y M/50108/4 8 4 M5 4 CO CO M/50112/ M5 6 CO CO M/50112/ M5 6 CO CO M/50120/ M5 10 CO CO M/50120/ M5 10 CO CO M/50132/ G1/8 16 CO CO M/50132/ G1/8 16 CO CO M/50132/ G1/8 16 CO CO M/50150/ G1/8 20 CO CO M/50150/ G1/8 20 CO CO M/50163/ G1/8 20 CO CO M/50163/ G1/8 20 CO CO För alternativa kopplingstyper, former eller storlekar hänvisas till avsnittet om kopplingar Se sidan PRESTANDA & PRODUKTER

29 KORTSLAGSCYLINDER M/50200 Dubbelverkande Ø 8 63 mm Konstruerad för mycket kompakta installationer Ger höga krafter i små utrymmen Ren design Cylinderhus i ett stycke TEKNISKA DATA Media: Tryckluft, filtrerad och smord Arbetstryck: 1,5 till 10 bar (dubbelverkande) Arbetstemperatur: -10 C till +70 C Konsultera vår Kundservice för bruk under +2 C M/50208 och M/50212 B D F M/50220 M/50263 B D F 1 E A ø H ø J 1 Y Z Observera att det här sortimentet har en genomgående kolvstång som standard E ø H A ø J 1 1 Y Z M M Basmått Standardmodeller # = Slag Dia. Ø A B Ø C D E F Ø H Ø J K M T X , ,4 3, ,4 3, , ,5 M 5 5, , ,5 M 6 5,5 14,5 2, , ,5 11 6,6 M 8 6, , M DUBBELVERKANDE Modell Dia. Slag Portstorlek Kolvstång Ø Ø K Dia. Ø # Y Z ,5 10 Vinkel- koppling Rak koppling X T # = Slag 1 = 20 och 32 mm diameter utan hål Dia. Ø # Y Z , , , , , ,5 30 M/50208/4 8 4 M5 4 M/50212/ M5 5 M/50212/ M5 5 M/50220/ M5 10 M/50220/ M5 10 M/50232/ G1/8 12 M/50232/ G1/8 12 M/50232/ G1/8 12 M/50250/ G1/8 16 M/50250/ G1/8 16 CO CO CO CO CO CO CO CO CO CO CO CO CO CO CO CO CO CO CO CO M/50263/ G1/8 16 CO CO M/50263/ G1/8 16 CO CO För alternativa kopplingstyper, former eller storlekar hänvisas till avsnittet om kopplingar Se sidan 246 KOMPETENS & SERVICE 35

30 KAMPANJPRODUKT ISO/VDMA-SERIEN ISO/VDMA-NA KAN HA VARIERANDE UTSEENDE MEN ALLA UPPFYLLER SAMMA STANDARD. NORGREN EXPRESS-SERIEN ÄR UNIK AV FLERA ANLEDNINGAR. UTFÖRANDE MED TRADITIONELLA DRAGSTÅNG Serien täcker in standarduppgifter och specialuppgifter, upp till 320 mm diameter och mm slaglängd, och detta är eventuellt den enda enheten på marknaden som klarar upp till 16 bar arbetstryck som standard. Norgren var dessutom först med att använda ett plant monterade avkännare som nu har varit standard i nästan 10 år, och som ser till att alla avkännare är helt skyddade mot alla typer av mekaniska skador. > Extremt låg statisk och dynamisk friktion möjliggör lågtrycksarbete på hastigheter ned till 3 mm/sek, och för tillämpningar med ultralåg friktion finns även en specialversion. Driftskostnaderna kan optimeras för högsta effektivitet utan att några specialprodukter behöver användas, vilket sänker ägandekostnaden och behovet av att hålla delar i lager Skanna denna QR kod eller besök store.norgren.com/se för ytterliggare information och för att använda den nya förbättrade sökfunktionen. > Dessa enheter finns med många olika kombinationer av diameter och slaglängder enligt ISO-kraven. Ytterligare artiklar kan beställas för omedelbar leverans, med fler standardfästanordningar än för många konkurrerande enheter. Du får optimala möjligheter att välja produkter för många olika tillämpningar, och lagerkostnaderna kan hållas mycket låga i slutanvändarens miljö > Norgrens stora sortiment innefattar profilmodeller, traditionella versioner med runda rör, en modell i rostfritt stål, alternativ med kraftiga avstrykare och lågfriktionsutföranden, utan dämpning eller med förlängd dämpning, integrerad ventil och cylinder kombinerade i en enda enhet (IVAC), kolvstångslås, uppstyrningsblock samt enheter som levereras kompletta med positionsgivare. Från en enda leverantör har du fullständig tillgång till standardprodukter och mer specialiserade produkter som uppfyller de flesta krav inom industrin KOMBINATION AV VENTIL / CYLINDER ROSTFRITT STÅL 36 PRESTANDA & PRODUKTER

31 KAMPANJPRODUKT ISO/VDMA PROFIL PRA/181000/M Enkelverkande Ø mm Överensstämmer med ISO 15552, ISO 6431, VDMA och NFE Plant monterade avkännare Låg friktion och lång förväntad livslängd Fler kombinationer av invändig diameter/slaglängd än många konkurrenter Stort sortiment av standardfästen TEKNISKA DATA Media: Tryckluft, filtrerad, smord eller osmord Funktion: Minusläge, justerbar ändlägesdämpning ø B e 11 KK AM WH L 2 L8 + # VA ø BA e 11 E R Arbetstryck: 2 till 10 bar Arbetstemperatur: -20 C till +80 C max. Konsultera vår Kundservice för bruk under +2 C BG RT # = Slag Basmått Dia. Ø AM Ø B/BA e11 BG E KK L2 L8 (25, 50 #) L8 (100 #) R RT VA WH M10x1, ,5 M M12x1, M 6 3, M16x1, ,5 M 8 3,5 37 Standardmodeller MINUSLÄGE Modell Dia. Slag- Ports- Kolvs- Ø längd torlek tång Ø Tungelement Rak Vinkel- Servicesats med integrerad koppling koppling 5 m kabel PRA/181032/M/ G1/8 12 PRA/181032/M/ G1/8 12 PRA/181032/M/ G1/8 12 PRA/181040/M/ G1/4 16 PRA/181040/M/ G1/4 16 PRA/181040/M/ G1/4 16 PRA/181050/M/ G1/4 20 PRA/181050/M/ G1/4 20 PRA/181050/M/ G1/4 20 Andra diametrar och slaglängder upp till 100 mm är tillgängliga, kontakta din distributör Information om alternativa magnetavkännare, se sidan 67 För uppgifter om montering/fästen hänvisas till de dubbelverkande versionerna på sidan 41 M/50/LSU/5V C C QA/8032/00 M/50/LSU/5V C C QA/8032/00 M/50/LSU/5V C C QA/8032/00 M/50/LSU/5V C C QA/8040/00 M/50/LSU/5V C C QA/8040/00 M/50/LSU/5V C C QA/8040/00 M/50/LSU/5V C C QA/8050/00 M/50/LSU/5V C C QA/8050/00 M/50/LSU/5V C C QA/8050/00 För alternativa kopplingstyper, former eller storlekar hänvisas till avsnittet om kopplingar Se sidan 246 KOMPETENS & SERVICE 37

32 KAMPANJPRODUKT ISO/VDMA PROFIL PRA/182000/M Dubbelverkande Ø mm Överensstämmer med ISO 15552, ISO 6431, VDMA och NFE Plant monterade avkännare Låg friktion och lång förväntad livslängd Fler kombinationer av invändig diameter/slaglängd än många konkurrenter Stort sortiment av standardfästen TEKNISKA DATA Media: Tryckluft, filtrerad, smord eller osmord Funktion: Magnetkolv, justerbar stötdämpning Arbetstryck: 1 16 bar Arbetstemperatur: 20 C +80 C max. Konsultera vår Kundservice för bruk under +2 C ø B e 11 KK AM WH L 2 L8 + # VA ø BA e 11 E R # = Slag BG RT Basmått Dia. Ø AM Ø BA/Be11 BG E KK L2 L8 R RT VA WH M10x1, ,5 M M12x1, M 6 3, M16x1, ,5 M 8 3, M16x1, ,5 M M20x1, M M20x1, M M27x M Standardmodeller Modell Dia. Slag- Ports- Kolvs- Ø längd torlek tång Ø Tungelement Banjostryp- Rak Vinkel- Servicesats med integrerad ventil koppling koppling 5 m kabel PRA/182032/M/ G1/8 12 PRA/182032/M/ G1/8 12 PRA/182032/M/ G1/8 12 PRA/182032/M/ G1/8 12 PRA/182032/M/ G1/8 12 PRA/182032/M/ G1/8 12 PRA/182032/M/ G1/8 12 PRA/182032/M/ G1/8 12 PRA/182032/M/ G1/8 12 PRA/182032/M/ G1/8 12 PRA/182032/M/ G1/8 12 M/50/LSU/5V C0K C C QA/8032/00 M/50/LSU/5V C0K C C QA/8032/00 M/50/LSU/5V C0K C C QA/8032/00 M/50/LSU/5V C0K C C QA/8032/00 M/50/LSU/5V C0K C C QA/8032/00 M/50/LSU/5V C0K C C QA/8032/00 M/50/LSU/5V C0K C C QA/8032/00 M/50/LSU/5V C0K C C QA/8032/00 M/50/LSU/5V C0K C C QA/8032/00 M/50/LSU/5V C0K C C QA/8032/00 M/50/LSU/5V C0K C C QA/8032/00 38 PRESTANDA & PRODUKTER

33 KAMPANJPRODUKT Standardmodeller Modell Dia. Slag- Ports- Kolvs- Ø längd torlek tång Ø PRA/182040/M/ G1/4 16 PRA/182040/M/ G1/4 16 PRA/182040/M/ G1/4 16 PRA/182040/M/ G1/4 16 PRA/182040/M/ G1/4 16 PRA/182040/M/ G1/4 16 PRA/182040/M/ G1/4 16 PRA/182040/M/ G1/4 16 PRA/182040/M/ G1/4 16 PRA/182040/M/ G1/4 16 PRA/182040/M/ G1/4 16 PRA/182050/M/ G1/4 20 PRA/182050/M/ G1/4 20 PRA/182050/M/ G1/4 20 PRA/182050/M/ G1/4 20 PRA/182050/M/ G1/4 20 PRA/182050/M/ G1/4 20 PRA/182050/M/ G1/4 20 PRA/182050/M/ G1/4 20 PRA/182050/M/ G1/4 20 PRA/182050/M/ G1/4 20 PRA/182050/M/ G1/4 20 PRA/182063/M/ G3/8 20 PRA/182063/M/ G3/8 20 PRA/182063/M/ G3/8 20 PRA/182063/M/ G3/8 20 PRA/182063/M/ G3/8 20 PRA/182063/M/ G3/8 20 PRA/182063/M/ G3/8 20 PRA/182063/M/ G3/8 20 PRA/182063/M/ G3/8 20 PRA/182063/M/ G3/8 20 PRA/182063/M/ G3/8 20 PRA/182080/M/ G3/8 25 PRA/182080/M/ G3/8 25 PRA/182080/M/ G3/8 25 PRA/182080/M/ G3/8 25 PRA/182080/M/ G3/8 25 PRA/182080/M/ G3/8 25 PRA/182080/M/ G3/8 25 PRA/182080/M/ G3/8 25 PRA/182080/M/ G3/8 25 PRA/182080/M/ G3/8 25 PRA/182080/M/ G3/8 25 PRA/182100/M/ G1/2 25 PRA/182100/M/ G1/2 25 PRA/182100/M/ G1/2 25 PRA/182100/M/ G1/2 25 PRA/182100/M/ G1/2 25 PRA/182100/M/ G1/2 25 PRA/182100/M/ G1/2 25 PRA/182100/M/ G1/2 25 PRA/182100/M/ G1/2 25 PRA/182100/M/ G1/2 25 PRA/182100/M/ G1/2 25 ISO/VDMA PROFIL PRA/182000/M Dubbelverkande Ø mm Tungelement Banjostryp- Rak Vinkel- Servicesats med integrerad ventil koppling koppling 5 m kabel M/50/LSU/5V C0K C C QA/8040/00 M/50/LSU/5V C0K C C QA/8040/00 M/50/LSU/5V C0K C C QA/8040/00 M/50/LSU/5V C0K C C QA/8040/00 M/50/LSU/5V C0K C C QA/8040/00 M/50/LSU/5V C0K C C QA/8040/00 M/50/LSU/5V C0K C C QA/8040/00 M/50/LSU/5V C0K C C QA/8040/00 M/50/LSU/5V C0K C C QA/8040/00 M/50/LSU/5V C0K C C QA/8040/00 M/50/LSU/5V C0K C C QA/8040/00 M/50/LSU/5V C0K C C QA/8050/00 M/50/LSU/5V C0K C C QA/8050/00 M/50/LSU/5V C0K C C QA/8050/00 M/50/LSU/5V C0K C C QA/8050/00 M/50/LSU/5V C0K C C QA/8050/00 M/50/LSU/5V C0K C C QA/8050/00 M/50/LSU/5V C0K C C QA/8050/00 M/50/LSU/5V C0K C C QA/8050/00 M/50/LSU/5V C0K C C QA/8050/00 M/50/LSU/5V C0K C C QA/8050/00 M/50/LSU/5V C0K C C QA/8050/00 M/50/LSU/5V C0K C C QA/8063/00 M/50/LSU/5V C0K C C QA/8063/00 M/50/LSU/5V C0K C C QA/8063/00 M/50/LSU/5V C0K C C QA/8063/00 M/50/LSU/5V C0K C C QA/8063/00 M/50/LSU/5V C0K C C QA/8063/00 M/50/LSU/5V C0K C C QA/8063/00 M/50/LSU/5V C0K C C QA/8063/00 M/50/LSU/5V C0K C C QA/8063/00 M/50/LSU/5V C0K C C QA/8063/00 M/50/LSU/5V C0K C C QA/8063/00 M/50/LSU/5V C0K C C QA/8080/00 M/50/LSU/5V C0K C C QA/8080/00 M/50/LSU/5V C0K C C QA/8080/00 M/50/LSU/5V C0K C C QA/8080/00 M/50/LSU/5V C0K C C QA/8080/00 M/50/LSU/5V C0K C C QA/8080/00 M/50/LSU/5V C0K C C QA/8080/00 M/50/LSU/5V C0K C C QA/8080/00 M/50/LSU/5V C0K C C QA/8080/00 M/50/LSU/5V C0K C C QA/8080/00 M/50/LSU/5V C0K C C QA/8080/00 M/50/LSU/5V C0K C C QA/8100/00 M/50/LSU/5V C0K C C QA/8100/00 M/50/LSU/5V C0K C C QA/8100/00 M/50/LSU/5V C0K C C QA/8100/00 M/50/LSU/5V C0K C C QA/8100/00 M/50/LSU/5V C0K C C QA/8100/00 M/50/LSU/5V C0K C C QA/8100/00 M/50/LSU/5V C0K C C QA/8100/00 M/50/LSU/5V C0K C C QA/8100/00 M/50/LSU/5V C0K C C QA/8100/00 M/50/LSU/5V C0K C C QA/8100/00 KOMPETENS & SERVICE 39

34 KAMPANJPRODUKT ISO/VDMA PROFIL PRA/182000/M Dubbelverkande Ø mm Standardmodeller Modell Dia. Slag- Ports- Kolvs- Ø längd torlek tång Ø PRA/182125/M/ G1/2 32 PRA/182125/M/ G1/2 32 PRA/182125/M/ G1/2 32 PRA/182125/M/ G1/2 32 PRA/182125/M/ G1/2 32 PRA/182125/M/ G1/2 32 Andra slaglängder kan fås, upp till högst 3000 mm kontakta närmaste distributör Information om alternativa magnetavkännare, se sidan 67 EXPRESS LINKS Ventiler Den här serien cylindrar kräver i regel högre flödeshastigheter från reglerventilen på grund av högre förbrukning. Trots detta är det oftast tillräckligt att passa ihop ventilporten med cylinderns port om cylindern har 1/4 -portar så passar motsvarande ventil. Eftersom moderna ventiler oftast har högre flödeshastigheter än äldre kan du till och med kunna reducera ventilporten en dimension ett cylinder med en 3/8 port kan till exempel använda en ventil med en 1/4 port. Behöver du en lämplig ventil? prova V60-serien som visas på sidan 109 Tungelement Banjostryp- Rak Vinkel- Servicesats med integrerad ventil koppling koppling 5 m kabel M/50/LSU/5V C0K C C QA/8125/00 M/50/LSU/5V C0K C C QA/8125/00 M/50/LSU/5V C0K C C QA/8125/00 M/50/LSU/5V C0K C C QA/8125/00 M/50/LSU/5V C0K C C QA/8125/00 M/50/LSU/5V C0K C C QA/8125/00 För alternativa kopplingstyper, former eller storlekar hänvisas till avsnittet om kopplingar Se sidan 246 Förstahandsvalet VÄLJ NORGREN NÄR DU BEHÖVER HÖGRE PRESTANDA OCH TILLFÖRLITLIGHET. Tusentals produkter och tillbehör finns i lager och kan skickas omedelbart Alltid i lager Snabb leverans Två års garanti utan extra kostnad MED FÖRDELAR SOM ÄR UNIKA FÖR NORGREN EXPRESS OCH MÅTT SOM UPPFYLLER ISO6432 KAN DEN HÄR PRODUKTEN ERSÄTTA: Festo DNCB-serien Parker P1D-serien SMC C95, CP95 och CP96-serien Bosch Rexroth PRA-serien Airtac ISO/VDMA Camozzi-serie 61 Univer-serie K Hoerbiger DZ-serien Pneumax-serien 1300 Plus många fler 40 PRESTANDA & PRODUKTER

35 KAMPANJPRODUKT Enkel - och dubbelverkande Endast dubbelverkande Styrning Banjo FÄSTEN TILL PRA/181000/M OCH PRA/182000/M ISO/VDMA Profilcylindrar Enkel- och dubbelverkande B C R UR D SW D2 US S UH FH EXPRESS PLUS AK-fäste UH A Felinställning under pågående drift är en vanlig orsak till cylinderfel som kan leda till dyr stilleståndstid. Du kan montera ett ledat fäste (AK-typ) mellan kolvstången och maskinen detta eliminerar fel och kostar mycket mindre än ett haveri! AK UF SS F C S G FH A Dia. Ø A AK B, G C D D2 F FH 32 QM/8032/35 QM/8025/38 QA/8032/22 QA/8032/21 QA/8032/23 QA/8032/42 QM/8025/25 QA/8032/34 40 QM/8032/35 QM/8040/38 QA/8040/22 QA/8040/21 QA/8040/23 QA/8040/42 QM/8040/25 QA/8040/34 50 QM/8050/35 QM/8050/38 QA/8050/22 QA/8050/21 QA/8050/23 QA/8050/42 QM/8050/25 QA/8050/34 63 QM/8050/35 QM/8050/38 QA/8063/22 QA/8063/21 QA/8063/23 QA/8063/42 QM/8050/25 QA/8063/34 80 QM/8080/35 QM/8080/38 QA/8080/22 QA/8080/21 QA/8080/23 QA/8080/42 QM/8080/25 QA/8080/ QM/8080/35 QM/8080/38 QA/8100/22 QA/8100/21 QA/8100/23 QA/8100/42 QM/8080/25 QA/8100/ QM/8125/35 QM/8125/38 QM/8125/22 QM/8125/21 QM/8125/23 QA/8125/42 QM/8125/25 QA/8125/34 Dia. Ø R S SS SW UF UH UR US 32 QA/8032/27 QA/8032/41 M/P19931 M/P19493 QM/8025/32 PQA/182032/40 QA/8032/33 M/P QA/8040/27 QA/8040/41 M/P19932 M/P19494 QM/8040/32 PQA/182040/40 QA/8040/33 M/P QA/8050/27 QA/8040/41 M/P19933 M/P19495 QM/8050/32 PQA/182050/40 QA/8050/33 M/P QA/8063/27 QA/8063/41 M/P19934 M/P19496 QM/8050/32 PQA/182063/40 QA/8063/33 M/P QA/8080/27 QA/8063/41 M/P19935 M/P19497 QM/8080/32 PQA/182080/40 QA/8080/33 M/P QA/8100/27 QA/8100/41 M/P19936 M/P19498 QM/8080/32 PQA/182100/40 QA/8100/33 M/P QM/8125/27 QA/8100/41 M/P19937 M/P19499 QM/8125/32 PQA/182125/40 QM/8125/33 M/P71355 Dia. Ø Linjärenhet Linjärenhet 32 QA/8032/51/* QA/8032/61/* 40 QA/8040/51/* QA/8040/61/* 50 QA/8050/51/* QA/8050/61/* 63 QA/8063/51/* QA/8063/61/* 80 QA/8080/51/* QA/8080/61/* 100 QA/8100/51/* QA/8100/61/* * Ange slaglängd i mm från tabell till höger. Anm: QA/8 _/51* = Glidlager QA/8 _/61* = Kulbussning. EXPRESS PLUS Glidlager och rullager... Varje alternativ ger olika fördelar för högre sidolaster ska ett glidlager väljas; för högre varvtal och högre noggrannhet ska ett rullager väljas. Standard slaglängder Ø Andra slaglängder på förfråga. Kontakta Kundservice. KOMPETENS & SERVICE 41

36 KAMPANJPRODUKT ISO/VDMA- RA/8000/M Dubbelverkande Ø mm Överensstämmer med ISO 15552, ISO 6431, VDMA och NFE Kan arbeta med upp till 16 bar tryck som standard Låg statisk och dynamisk friktion möjliggör arbete på hastigheter ned till 3 mm/sek. Många olika kombinationer med standardvarianter av invändiga diametrar och slaglängder Avkännare monterade med fästbeslag TEKNISKA DATA Media: Tryckluft, filtrerad, smord eller osmord Funktion: Dubbelverkande, magnetkolv och justerbar ändlägesdämpning Arbetstryck: AM WH L 2 L8 + # VA E R 1 16 bar (1 10 bar för Ø 250 och 320 mm) Arbetstemperatur: 20 C +80 C max. ø B e 11 KK # = Slag BG RT ø BA e 11 Konsultera vår Kundservice för bruk under +2 C Basmått Dia. Ø AM Ø BA/Be11 BG E KK L2 L8 R RT VA WH M10x1, ,5 M M12x1, M 6 3, M16x1, ,5 M 8 3, ,5 75 M16x1, ,5 M ,5 95 M20x1, M ,5 115 M20x1, M M27x M ,5 183,5 M36x M ,5 224 M36x M M42x M M48x M Standardmodeller Modell Dia. Slag- Ports- Kolvs- Ø längd torlek tång Ø Tungelement Avkännar Banjostryp- Rak Vinkel- Servicesats med integrerad fäste ventil koppling koppling 5 m kabel RA/8032/M/ G1/8 12 RA/8032/M/ G1/8 12 RA/8032/M/ G1/8 12 RA/8032/M/ G1/8 12 RA/8032/M/ G1/8 12 RA/8032/M/ G1/8 12 RA/8032/M/ G1/8 12 RA/8032/M/ G1/8 12 RA/8032/M/ G1/8 12 RA/8032/M/ G1/8 12 RA/8032/M/ G1/8 12 M/50/LSU/5V QM/27/2/1 C0K C C QA/8032/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8032/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8032/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8032/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8032/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8032/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8032/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8032/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8032/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8032/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8032/00 42 PRESTANDA & PRODUKTER

37 KAMPANJPRODUKT Standardmodeller Modell Dia. Slag- Ports- Kolvs- Ø längd torlek tång Ø RA/8040/M/ G1/4 16 RA/8040/M/ G1/4 16 RA/8040/M/ G1/4 16 RA/8040/M/ G1/4 16 RA/8040/M/ G1/4 16 RA/8040/M/ G1/4 16 RA/8040/M/ G1/4 16 RA/8040/M/ G1/4 16 RA/8040/M/ G1/4 16 RA/8040/M/ G1/4 16 RA/8040/M/ G1/4 16 RA/8050/M/ G1/4 20 RA/8050/M/ G1/4 20 RA/8050/M/ G1/4 20 RA/8050/M/ G1/4 20 RA/8050/M/ G1/4 20 RA/8050/M/ G1/4 20 RA/8050/M/ G1/4 20 RA/8050/M/ G1/4 20 RA/8050/M/ G1/4 20 RA/8050/M/ G1/4 20 RA/8050/M/ G1/4 20 RA/8063/M/ G3/8 20 RA/8063/M/ G3/8 20 RA/8063/M/ G3/8 20 RA/8063/M/ G3/8 20 RA/8063/M/ G3/8 20 RA/8063/M/ G3/8 20 RA/8063/M/ G3/8 20 RA/8063/M/ G3/8 20 RA/8063/M/ G3/8 20 RA/8063/M/ G3/8 20 RA/8063/M/ G3/8 20 RA/8080/M/ G3/8 25 RA/8080/M/ G3/8 25 RA/8080/M/ G3/8 25 RA/8080/M/ G3/8 25 RA/8080/M/ G3/8 25 RA/8080/M/ G3/8 25 RA/8080/M/ G3/8 25 RA/8080/M/ G3/8 25 RA/8080/M/ G3/8 25 RA/8080/M/ G3/8 25 RA/8080/M/ G3/8 25 RA/8100/M/ G1/2 25 RA/8100/M/ G1/2 25 RA/8100/M/ G1/2 25 RA/8100/M/ G1/2 25 RA/8100/M/ G1/2 25 RA/8100/M/ G1/2 25 RA/8100/M/ G1/2 25 RA/8100/M/ G1/2 25 RA/8100/M/ G1/2 25 RA/8100/M/ G1/2 25 ISO/VDMA RA/8000, RA/8000/M Dubbelverkande Ø mm Tungelement Avkännar Banjostryp- Rak Vinkel- Servicesats med integrerad fäste ventil koppling koppling 5 m kabel M/50/LSU/5V QM/27/2/1 C0K C C QA/8040/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8040/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8040/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8040/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8040/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8040/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8040/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8040/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8040/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8040/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8040/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8050/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8050/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8050/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8050/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8050/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8050/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8050/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8050/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8050/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8050/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8050/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8063/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8063/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8063/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8063/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8063/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8063/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8063/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8063/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8063/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8063/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8063/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8080/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8080/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8080/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8080/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8080/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8080/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8080/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8080/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8080/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8080/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8080/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8100/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8100/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8100/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8100/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8100/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8100/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8100/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8100/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8100/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8100/00 KOMPETENS & SERVICE 43

38 KAMPANJPRODUKT ISO/VDMA RA/8000/M Dubbelverkande Ø mm Standardmodeller Modell Dia. Slag- Ports- Kolvs- Ø längd torlek tång Ø RA/8125/M/ G1/2 32 RA/8125/M/ G1/2 32 RA/8125/M/ G1/2 32 RA/8125/M/ G1/2 32 RA/8160/M/ G3/4 40 RA/8160/M/ G3/4 40 RA/8160/M/ G3/4 40 RA/8160/M/ G3/4 40 RA/8200/M/*** 200 tillverkade på beställning G3/4 40 RA/8250/M/*** 250 tillverkade på beställning G1 50 Tungelement Avkännar Banjostryp- Rak Vinkel- Servicesats med integrerad fäste ventil koppling koppling 5 m kabel M/50/LSU/5V QM/27/2/1 C0K C C QA/8125/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8125/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8125/00 M/50/LSU/5V QM/27/2/1 C0K C C QA/8125/00 M/50/LSU/5V QM/27/2/1 M/840 (Inline) QA/8160/00 M/50/LSU/5V QM/27/2/1 M/840 (Inline) QA/8160/00 M/50/LSU/5V QM/27/2/1 M/840 (Inline) QA/8160/00 M/50/LSU/5V QM/27/2/1 M/840 (Inline) QA/8160/00 M/50/LSU/5V QM/27/2/1 M/840 (Inline) QA/8200/00 QM/32/5 QM/31/250/22 M/855 (Inline) QA/8250/00 RA/8320/M/*** 320 tillverkade på beställning G1 63 QM/32/5 QM/31/320/22 M/855 (Inline) QA/8320/00 *** uppge slaglängd i mm För alternativa kopplingstyper, former eller storlekar hänvisas till avsnittet om kopplingar Andra slaglängder kan fås, upp till högst 3000 mm kontakta närmaste distributör Se sidan 246 För information om fler magnetavkännare se sida 67 EXPRESS LINKS Ventiler Den här serien cylindrar kräver i regel högre flödeshastigheter från reglerventilen på grund av högre förbrukning. Trots detta är det oftast tillräckligt att passa ihop ventilporten med cylinderns port om cylindern har 1/4 -portar så passar motsvarande ventil. Eftersom moderna ventiler oftast har högre flödeshastigheter än äldre kan du till och med kunna reducera ventilporten en dimension en cylinder med en 3/8 port kan till exempel använda en ventil med en 1/4 port. Behöver du en lämplig ventil? prova V60-serien som visas på sidan 109 Förstahandsvalet EXPRESS PLUS Letar du efter en lägesställare, positioner? Norgren erbjuder positioneringscylindrar i hela serier med kombinationer av invändiga diametrar och slaglängder som manövreras av antingen ett Norgren-styrskåp eller andra enheter från Siemens, Eckhart med flera. Kontakta närmaste distributör. VÄLJ NORGREN NÄR DU BEHÖVER HÖGRE PRESTANDA OCH TILLFÖRLITLIGHET. Tusentals produkter och tillbehör finns i lager och kan skickas omedelbart Alltid i lager Snabb leverans Två års garanti utan extra kostnad MED FÖRDELAR SOM ÄR UNIKA FÖR NORGREN EXPRESS OCH MÅTT SOM UPPFYLLER ISO6432 KAN DEN HÄR PRODUKTEN ERSÄTTA: Festo DNCB-serien Parker P1D-serien SMC C95, CP95 och CP96-serien Bosch Rexroth PRA-serien Airtac ISO/VDMA Camozzi-serie 61 Univer-serie K Hoerbiger DZ-serien Pneumax-serien 1300 Plus många fler 44 PRESTANDA & PRODUKTER

39 KAMPANJPRODUKT B FÄSTEN TILL RA/8000/M ISO/VDMA Cylindrar Styrning Banjo S C R UR D D2 SW US FH UH-H A S AK UF Tungelement F C Avkännar fäste EXPRESS PLUS SS G FH Glid- och rullager... Var och en ger olika fördelar, välj glidlager för högre sidobelastning och kullager för högre hastighet och noggrannhet. A Dia. Ø A AK B, G C D D2 F FH H 32 QM/8032/35 QM/8025/38 QA/8032/22 QA/8032/21 QA/8032/23 QA/8032/42 QM/8025/25 QA/8032/34 QA/8032/28 40 QM/8032/35 QM/8040/38 QA/8040/22 QA/8040/21 QA/8040/23 QA/8040/42 QM/8040/25 QA/8040/34 QA/8040/28 50 QM/8050/35 QM/8050/38 QA/8050/22 QA/8050/21 QA/8050/23 QA/8050/42 QM/8050/25 QA/8050/34 QA/8050/28 63 QM/8050/35 QM/8050/38 QA/8063/22 QA/8063/21 QA/8063/23 QA/8063/42 QM/8050/25 QA/8063/34 QA/8063/28 80 QM/8080/35 QM/8080/38 QA/8080/22 QA/8080/21 QA/8080/23 QA/8080/42 QM/8080/25 QA/8080/34 QA/8080/ QM/8080/35 QM/8080/38 QA/8100/22 QA/8100/21 QA/8100/23 QA/8100/42 QM/8080/25 QA/8100/34 QA/8100/ QM/8125/35 QM/8125/38 QM/8125/22 QM/8125/21 QM/8125/23 QA/8125/42 QM/8125/25 QA/8125/34 QM/8125/ QM/8160/35 QM/8160/38 QM/8160/22 QM/8160/21 QM/8160/23 QA/8160/42 QM/8160/25 QM/8160/ QM/8160/35 QM/8160/38 QM/8200/22 QM/8200/21 QM/8200/23 QA/8200/42 QM/8160/25 QM/8200/ QM/8250/35 QM/8250/22 QM/8250/21 QM/8250/23 QM/8250/25 QM/8250/ QM/8320/35 QM/8320/22 QM/8320/21 QM/8320/23 QM/8320/25 QM/8320/28 Dia. Ø R S SS SW UF UH UR US 32 QA/8032/27 QA/8032/41 M/P19931 M/P19493 QM/8025/32 QA/8032/40 QA/8032/33 M/P QA/8040/27 QA/8040/41 M/P19932 M/P19494 QM/8040/32 QA/8040/40 QA/8040/33 M/P QA/8050/27 QA/8040/41 M/P19933 M/P19495 QM/8050/32 QA/8050/40 QA/8050/33 M/P QA/8063/27 QA/8063/41 M/P19934 M/P19496 QM/8050/32 QA/8063/40 QA/8063/33 M/P QA/8080/27 QA/8063/41 M/P19935 M/P19497 QM/8080/32 QA/8080/40 QA/8080/33 M/P QA/8100/27 QA/8100/41 M/P19936 M/P19498 QM/8080/32 QA/8100/40 QA/8100/33 M/P QM/8125/27 QA/8100/41 M/P19937 M/P19499 QM/8125/32 QA/8125/40 QM/8125/33 M/P QM/8160/27 QA/8160/41 M/P19938 M/P19679 QM/8160/32 QA/8160/40 QM/8160/33 M/P QM/8200/27 QA/8160/41 M/P19939 M/P19683 QM/8160/32 QA/8200/40 QM/8200/33 M/P M/P19446 QM/8250/32 QM/8250/ M/P19447 QM/8320/32 QM/8320/33 Ø Styrning Styrning 32 QA/8032/51/* QA/8032/61/* 40 QA/8040/51/* QA/8040/61/* 50 QA/8050/51/* QA/8050/61/* 63 QA/8063/51/* QA/8063/61/* 80 QA/8080/51/* QA/8080/61/* 100 QA/8100/51/* QA/8100/61/* * Ange slaglängd i mm från tabellen till höger. Anm: QA/8 _/51* = Glidlager. QA/8 _/61* = Kulbussning. Standard slaglängder Ø Andra slaglängder finns ej tillgängliga, använd närmsta standard slaglängd. Maximal slaglängd 500 mm. KOMPETENS & SERVICE 45

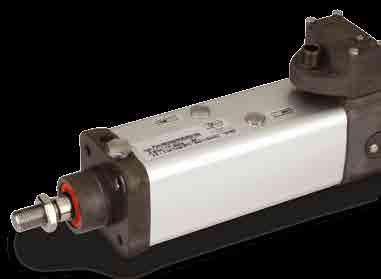

40 MED LÅSENHETER FÖR KOLVSTÄNGER RA/8000/L4, PRA/182000/L4 Dubbelverkande Ø mm Magnet och ickemagnetisk kolv överenstämmer med ISO15552, ISO 6431, VDMA och NFE Säker låsning av kolvstången i alla lägen Låses när luften tas bort Kompakt underhållsfri konstruktion TEKNISKA DATA Media: Tryckluft, filtrerad, smord eller osmord Funktion: Passiv modell tryck appliceras för frikoppling Arbetstryck: 4,5 10 bar Arbetstemperatur: -20 C C Konsultera vår Kundservice för bruk under +2 C Observera: cylindern ska köpas komplett med låsenhet för alla nya installationer Den enhet som visas är monterad vid PRA/ serien. Den här enheten finns också för vår RA/8000-serie se uppgifter nedan Standardmodeller RA/8000/M PRA/182000/M Dia. Ports- Kolvs- Ø torlek tång Ø Tungelement Banjostryp- Rak Vinkelmed integrerad ventil koppling koppling 5 m kabel* RA/8032/L4/* PRA/182032/L4/* 32 G1/8 12 RA/8040/L4/* PRA/182040/L4/* 40 G1/8 16 RA/8050/L4/* PRA/182050/L4/* 50 G1/8 20 RA/8063/L4/* PRA/182063/L4/* 63 G1/8 20 RA/8080/L4/* PRA/182080/L4/* 80 G1/8 25 RA/8100/L4/* PRA/182100/L4/* 100 G1/8 25 RA/8125/L4/* PRA/182125/L4/* 125 G1/8 32 Låsenheten innefattar patron Kontakta närmaste distributör för alla tillämpningar M/50/LSU/5V C0K C C M/50/LSU/5V C0K C C M/50/LSU/5V C0K C C M/50/LSU/5V C0K C C M/50/LSU/5V C0K C C M/50/LSU/5V C0K C C M/50/LSU/5V C0K C C * Ange slaglängd i mm För information om fler magnetavkännare se sida 67 För alternativa kopplingstyper, former eller storlekar hänvisas till avsnittet om kopplingar Se sidan 246 * vid användning av cylinder typ RA/8000 kräver en fästklämma Se sidan 42 för information Reservdelar Modell Ø Låsenhet Låspatron 32 QA/8032/59 QA/8032/63 40 QA/8040/59 QA/8040/63 50 QA/8050/59 QA/8050/63 63 QA/8063/59 QA/8063/63 80 QA/8080/59 QA/8100/ QA/8100/59 QA/8100/ QA/8125/59 46 PRESTANDA & PRODUKTER

41 KAMPANJPRODUKT IVAC INTEGRERAD VENTIL- OCH CYLINDERREGLERING PRA/88200-serien 32 TILL 100 MM DIAMETER UPP TILL MM SLAGLÄNGD NORGREN HAR HAFT ETT NÄRA SAMARBETE MED KUNDER INOM NYCKELINDUSTRIER I SYFTE ATT VERKLIGEN FÖRSTÅ VAD KUNDERNA BEHÖVER FRÅN SINA PNEUMATISKA. SVAREN VISADE ATT DET FANNS ETT STORT BEHOV AV HÖGRE ENERGIEFFEKTIVITET, FÖRKORTADE STILLESTÅNDSTIDER OCH ENKLARE ANVÄNDNING. IVAC FRÅN NORGREN UPPFYLLER PÅ DESSA BEHOV SÄNK ENERGIFÖRBRUKNINGEN MED UPP TILL 50% SNABBARE SVARSTIDER IVAC-produkterna innehåller välbeprövad teknik och är lätta, starka, med integrerade magnetventiler, dämpning, varvtalsreglering plus positionsgivare. ISO/VDMA-måtten betyder att enheterna kan användas för att ersätta befintliga traditionella system eller användas i nya installationer. Genom användning av IVAC i stället för traditionella komponenter kan energiförbrukningen sänkas med upp till 50 %. Enheten har genomgått omfattande tester under aktuella driftförhållanden hos kunder inom en mängd olika branscher. DEN UNIKA PATENTERADE KONSTRUKTIONEN GER BETYDANDE FÖRDELAR SPARAR PENGAR > Förenklad specifikation och konstruktion, beställning, installation och underhåll > Endast en luftanslutning och en elektrisk anslutning per enhet > Integrerad sensorjustering > Tätningslös slidventil ger en förväntad livslängd på över 200 miljoner arbetscykler > Hölje med rena linjer ger möjlighet till enkel avspolning vid användning i kritiska tillämpningar > Integrerad tryckkapsling SPARAR ENERGI > Reduktion av dödvolymen tryckluft inom systemet > Snabbare svarstider förbättrar maskinens effektivitet och ökar produktionen > Kan uppnå tryckluftsbesparingar på upp till 50 % jämfört med konventionella system Skanna denna QR kod eller besök store.norgren.com/se för ytterliggare information och för att använda den nya förbättrade sökfunktionen. HELT MODULUPPBYGGD KONSTRUKTION KOMPETENS & SERVICE 47

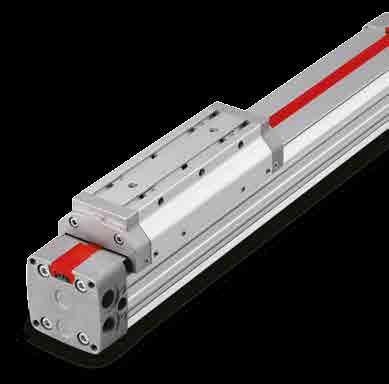

42 KAMPANJPRODUKT LINTRA PLUS- SERIEN GAVEL MED DUBBEL PORT LÅG VIKT OCH HÖG HÅLLFASTHET THE NORGRENS KOLVSTÅNGSLÖSA SÄLJS I REGEL UNDER VARUMÄRKET LINTRA (LINJÄR TRANSPORT) OCH HAR UNDER DE SENASTE 25 ÅREN UTVECKLATS FRÅN DEN URSPRUNGLIGA M/45000 TILL NUVARANDE MODELL M/ LINTRA PLUS SERIEN. Den här serien är en av de mest omfattande och heltäckande kolvstångslösa modellserierna på marknaden. De är fortfarande unika med sina integrerade uppstyrningar inbyggda i huvudprofilen och i den användarvänliga tätningsremsan. Den senaste versionen har också spår som klarar avkännare i den vanliga Norgren M/50-serien och kan även monteras på aluminiumsystem för maskinbyggnad enligt industristandard. > Det finns fyra basversioner från lätta till tunga uppgifter, alla baserade på samma höghållfasta men samtidigt lätta aluminiumprofil och identiska interna delar. Detta ger enhetlig konstruktion oavsett maskinfunktion och minskar behovet av att hålla reservdelar i lager, samtidigt som underhållet förenklas > Tätningssystem i hög kvalitet med lång livslängd och ett unikt blixtlås på tätningen/ täcklisten skyddar systemet mot damminträngning. Systemet har extremt lågt statiskt läckage under användning, och ger snabb och tillförlitlig drift på upp till km förflyttning, och låga ägandekostnader > Den förbättrade versionen (M/146000) är helt utbytbar mot den tidigare M/ modellen, med lägre vikt, högre lastkapacitet, förbättrade gavlar och ny vagnkonstruktion, samt förbättrad försegling och nu även med dammskydd som uppfyller ATEX-kraven. Kontinuerlig produktutveckling innebär att maskinens befintliga livscykler kan förlängas utan att kompromissa med dyra konverteringar eller utökade underhållsscheman ANVÄNDARVÄNLIG TÄTNINGSREMSA Skanna denna QR kod eller besök store.norgren.com/se för ytterliggare information och för att använda den nya förbättrade sökfunktionen. 48 PRESTANDA & PRODUKTER

43 KAMPANJPRODUKT LINTRA PLUS KOLVSTÅNGSLÖSA M/ Intern styrning, M/ Extern styrning, M/ Precisionsstyrrulle Dubbelverkande Ø mm Största kolvstångsfria sortimentet täcker in alla krav från lättare till tyngre uppgifter Unika integrerade uppstyrningar inbyggda i huvudprofilen Unikt tätningssystem med blixtlåsfunktion Kapslingen förhindrar damminträngning Tillförlitlig drift upp till km rörelse Utbytbar med föregångaren M/46*00 TEKNISKA DATA Media: Tryckluft, filtrerad, smord eller osmord Funktion: Dubbelverkande med justerbar dämpning och magnetkolv Arbetstryck: 1 8 bar Arbetstemperatur: 30 C +80 C max. Konsultera vår Kundservice för bruk under +2 C MAXIMUM MAXIMAL SLAGLÄNGD STROKE Ø16 till 40 mm slaglängd upp till 8500 mm Ø50 och 63 mm slaglängd upp till 8000 mm Ø80 slaglängd upp till 5500 mm Alla slaglängder tillverkas på beställning Observera: Versioner med precisionsrullar har en maximal slaglängd på mm KOMPETENS & SERVICE 49

44 KAMPANJPRODUKT LINTRA PLUS KOLVSTÅNGSLÖSA M/ Intern styrning Dubbelverkande Ø mm M E T B AE AC A F G 2 x A + # # S R AG # = Slag Basmått Intern styrning Dia. Ø A AC AE AG B E F G M R S T (Per djup) 16 62, , M3 x M5 x M5 x , M6 x , , ,5 58 M8 x , M8 x , M10 x M12 x 26 Standardmodeller - Intern styrning Kolvstång Slag- Ports- Modell Ø längd torlek Tungelement Banjostryp- Rak Vinkel- Servicesats med integrerad ventil koppling koppling (innefattar 5 m kabel tätningsremsa) M/146016/M/**** 16 tillverkade på beställning M5 M/146020/M/**** 20 tillverkade på beställning G1/8 M/146025/M/**** 25 tillverkade på beställning G1/8 M/146032/M/**** 32 tillverkade på beställning G1/4 M/146032/M/ G1/4 M/146032/M/ G1/4 M/146032/M/ G1/4 M/146032/M/ G1/4 M/146032/M/ G1/4 M/146032/M/ G1/4 M/146032/M/ G1/4 M/146032/M/ G1/4 M/146040/M/**** 40 tillverkade på beställning G1/4 M/146040/M/ G1/4 M/146040/M/ G1/4 M/146040/M/ G1/4 M/146040/M/ G1/4 M/146040/M/ G1/4 M/146040/M/ G1/4 M/146040/M/ G1/4 M/146040/M/ G1/4 M/146050/M/**** 50 tillverkade på beställning G3/8 M/146063/M/**** 63 tillverkade på beställning G1/2 M/146080/M/**** 80 tillverkade på beställning G1/2 M/50/LSU/5V C0K C C QM/146016/88/**** M/50/LSU/5V C0K C C QM/146020/88/**** M/50/LSU/5V C0K C C QM/146025/88/**** M/50/LSU/5V C0K C C QM/146032/88/**** M/50/LSU/5V C0K C C QM/146032/88/1000 M/50/LSU/5V C0K C C QM/146032/88/1000 M/50/LSU/5V C0K C C QM/146032/88/1000 M/50/LSU/5V C0K C C QM/146032/88/1000 M/50/LSU/5V C0K C C QM/146032/88/1000 M/50/LSU/5V C0K C C QM/146032/88/1000 M/50/LSU/5V C0K C C QM/146032/88/1000 M/50/LSU/5V C0K C C QM/146032/88/1000 M/50/LSU/5V C0K C C QM/146040/88/**** M/50/LSU/5V C0K C C QM/146040/88/1000 M/50/LSU/5V C0K C C QM/146040/88/1000 M/50/LSU/5V C0K C C QM/146040/88/1000 M/50/LSU/5V C0K C C QM/146040/88/1000 M/50/LSU/5V C0K C C QM/146040/88/1000 M/50/LSU/5V C0K C C QM/146040/88/1000 M/50/LSU/5V C0K C C QM/146040/88/1000 M/50/LSU/5V C0K C C QM/146040/88/1000 M/50/LSU/5V C0K C C QM/146050/88/**** M/50/LSU/5V C0K C C QM/146063/88/**** M/50/LSU/5V C0K C C QM/146080/88/**** **** uppge slaglängd i mm bästa tillgänglighet i 100 mm-intervaller - ring Express Team För information om fler magnetavkännare se sida 67 För alternativa kopplingstyper, former eller storlekar hänvisas till avsnittet om kopplingar Se sidan PRESTANDA & PRODUKTER

45 KAMPANJPRODUKT LINTRA PLUS KOLVSTÅNGSLÖSA M/ Extern styrning Dubbelverkande Ø mm L ED E EC Y R2 AE A EB EA 2 x A + # # Basmått Extern styrning Dia. Ø A AE E ED EC EA±0,05 EB L R2 Y 16 62, , ,5-9, , , , , , ,5 16, Standardmodeller - Extern styrning 1 # = Slag 1 = mitthål Ø 6 H7 x 4 djup Kolvstång Slag- Ports- Modell Ø längd torlek Tungelement Banjostryp- Rak Vinkel- Servicesats med integrerad ventil koppling koppling (innefattar 5 m kabel tätningsremsa) M/146116/M/**** 16 tillverkade på beställning M5 M/146120/M/**** 20 tillverkade på beställning G1/8 M/146125/M/**** 25 tillverkade på beställning G1/8 M/146132/M/**** 32 tillverkade på beställning G1/4 M/146132/M/ G1/4 M/146132/M/ G1/4 M/146132/M/ G1/4 M/146132/M/ G1/4 M/146132/M/ G1/4 M/146132/M/ G1/4 M/146132/M/ G1/4 M/146132/M/ G1/4 M/146140/M/**** 40 tillverkade på beställning G1/4 M/146140/M/ G1/4 M/146140/M/ G1/4 M/146140/M/ G1/4 M/146140/M/ G1/4 M/146140/M/ G1/4 M/146140/M/ G1/4 M/146140/M/ G1/4 M/146140/M/ G1/4 M/146150/M/**** 50 tillverkade på beställning G3/8 M/146163/M/**** 63 tillverkade på beställning G1/2 M/146180/M/**** 80 tillverkade på beställning G1/2 **** uppge slaglängd i mm bästa tillgänglighet i 100 mm-intervaller. För information om fler magnetavkännare se sida 67 M/50/LSU/5V C0K C C QM/146116/88/**** M/50/LSU/5V C0K C C QM/146120/88/**** M/50/LSU/5V C0K C C QM/146125/88/**** M/50/LSU/5V C0K C C QM/146132/88/**** M/50/LSU/5V C0K C C QM/146132/88/1000 M/50/LSU/5V C0K C C QM/146132/88/1000 M/50/LSU/5V C0K C C QM/146132/88/1000 M/50/LSU/5V C0K C C QM/146132/88/1000 M/50/LSU/5V C0K C C QM/146132/88/1000 M/50/LSU/5V C0K C C QM/146132/88/1000 M/50/LSU/5V C0K C C QM/146132/88/1000 M/50/LSU/5V C0K C C QM/146132/88/1000 M/50/LSU/5V C0K C C QM/146140/88/**** M/50/LSU/5V C0K C C QM/146140/88/1000 M/50/LSU/5V C0K C C QM/146140/88/1000 M/50/LSU/5V C0K C C QM/146140/88/1000 M/50/LSU/5V C0K C C QM/146140/88/1000 M/50/LSU/5V C0K C C QM/146140/88/1000 M/50/LSU/5V C0K C C QM/146140/88/1000 M/50/LSU/5V C0K C C QM/146140/88/1000 M/50/LSU/5V C0K C C QM/146140/88/1000 M/50/LSU/5V C0K C C QM/146150/88/**** M/50/LSU/5V C0K C C QM/146163/88/**** M/50/LSU/5V C0K C C QM/146180/88/**** För alternativa kopplingstyper, former eller storlekar hänvisas till avsnittet om kopplingar Se sidan 246 KOMPETENS & SERVICE 51

46 KAMPANJPRODUKT LINTRA PLUS KOLVSTÅNGSLÖSA M/ Precisionsstyrrulle Dubbelverkande Ø mm E CE CD CC CH CG CF 9 A # 2 x A + # CB EA CA Basmått Precisionsstyrrulle 8 # = Slag 8 = mitthål Ø 6 H7 x 4 djup 9 = För smörjning Dia. Ø A CA CB CC CD CE CF CG CH E EA ± 0, M6-14*1) M8-16*1) M8-16*1) 42 57, M10-20*1) , M10-20*1) 47 74, Standardmodeller - Precisionsstyrrulle Kolvstång Slag- Ports- Modell Ø längd torlek Tungelement Banjostryp- Rak Vinkel- Servicesats med integrerad ventil koppling koppling (innefattar 5 m kabel tätningsremsa) M/146225/M/**** 25 tillverkade på beställning G1/8 M/146232/M/**** 32 tillverkade på beställning G1/4 M/146232/M/ G1/4 M/146232/M/ G1/4 M/146232/M/ G1/4 M/146232/M/ G1/4 M/146232/M/ G1/4 M/146232/M/ G1/4 M/146232/M/ G1/4 M/146232/M/ G1/4 M/146240/M/**** 40 tillverkade på beställning G1/4 M/146240/M/ G1/4 M/146240/M/ G1/4 M/146240/M/ G1/4 M/146240/M/ G1/4 M/146240/M/ G1/4 M/146240/M/ G1/4 M/146240/M/ G1/4 M/146240/M/ G1/4 M/146250/M/**** 50 tillverkade på beställning G3/8 M/146263/M/**** 63 tillverkade på beställning G1/2 **** uppge slaglängd i mm bästa tillgänglighet i 100 mm-intervaller. För information om fler magnetavkännare se sida 67 M/50/LSU/5V C0K C C QM/146025/88/**** M/50/LSU/5V C0K C C QM/146032/88/**** M/50/LSU/5V C0K C C QM/146032/88/1000 M/50/LSU/5V C0K C C QM/146032/88/1000 M/50/LSU/5V C0K C C QM/146032/88/1000 M/50/LSU/5V C0K C C QM/146032/88/1000 M/50/LSU/5V C0K C C QM/146032/88/1000 M/50/LSU/5V C0K C C QM/146032/88/1000 M/50/LSU/5V C0K C C QM/146032/88/1000 M/50/LSU/5V C0K C C QM/146032/88/1000 M/50/LSU/5V C0K C C QM/146040/88/**** M/50/LSU/5V C0K C C QM/146040/88/1000 M/50/LSU/5V C0K C C QM/146040/88/1000 M/50/LSU/5V C0K C C QM/146040/88/1000 M/50/LSU/5V C0K C C QM/146040/88/1000 M/50/LSU/5V C0K C C QM/146040/88/1000 M/50/LSU/5V C0K C C QM/146040/88/1000 M/50/LSU/5V C0K C C QM/146040/88/1000 M/50/LSU/5V C0K C C QM/146040/88/1000 M/50/LSU/5V C0K C C QM/146050/88/**** M/50/LSU/5V C0K C C QM/146063/88/**** För alternativa kopplingstyper, former eller storlekar hänvisas till avsnittet om kopplingar Se sidan PRESTANDA & PRODUKTER

47 KAMPANJPRODUKT FÄSTEN TILL M/146000, M/ OCH M/ LINTRA Plus kolvstångslösa cylindrar S UV V C V C W W UW Dia. Ø C S* UV* UW** V W** 16 QM/146016/21 QM/146016/37 QM/146016/34 QM/146016/32 QM/146116/35 20 QM/146020/21 QM/146020/37 QM/146020/34 QM/146120/36 QM/146020/32 QM/146120/35 25 QM/146025/21 QM/146025/37 QM/146025/34 QM/146125/36 QM/146025/32 QM/146125/35 32 QM/146032/21 QM/146032/37 QM/146032/34 QM/146132/36 QM/146032/32 QM/146132/35 40 QM/146040/21 QM/146032/37 QM/146040/34 QM/146140/36 QM/146040/32 QM/146140/35 50 QM/146050/21 QM/146050/37 QM/146050/34 QM/146150/36 QM/146050/32 QM/146150/35 63 QM/146063/21 QM/146050/37 QM/146063/34 QM/146163/36 QM/146063/32 QM/146163/35 80 QM/146080/21 QM/146080/37 QM/146080/34 QM/146080/32 QM/146180/35 Dia. Ø Monteringssats för linjärauppstyrningar (med kulhållare) Ställbart stopp Monteringssats för stötdämpare * Passar endast modeller med intern uppstyrning ** Passar endast modeller med extern uppstyrning Spårkil för uppstyrningsbrygga QM/146120/75 Spårkil för profilhylsa 25 QM/146225/P/70 QM/146125/75 QM/146125/67 M/P74065 M/P QM/146232/P/70 QM/146132/75 QM/146132/67 M/P74065 M/P QM/146240/P/70 QM/146140/75 QM/146140/67 M/P74066 M/P QM/146250/P/70 QM/146150/67 M/P41858 M/P QM/146263/P/70 QM/146163/67 M/P41858 M/P74065 KOMPETENS & SERVICE 53

48 UWE GIRNUS LINJÄRENHETER M/60100/M Dubbelverkande Ø mm Glidlager av hög kvalitet säkerställer lång livslängd och god styrningsförmåga Dubbla kolvstänger ger hög böj- och vridstyvhet Magnetkolv som standard Lättinstallerad, reducerar montagetid TEKNISKA DATA Media: Tryckluft, filtrerad, smord eller osmord Funktion: Dubbelverkande med magnetkolv och anslagsdämpning Arbetstryck: 1 till 8 bar Arbetstemperatur: 0 C till +80 C. Konsultera vår Kundservice för bruk under +2 C M/60111/M M/60116/M M/60140/M 19 8, BX BL BZ 8 BN BR BS AJ 18 BR ø 6 AS AT AU AX BS Basmått (M/60111/M) Slaglängd (mm) BR BS Basmått (M/60116/M M/60140/M) Modell AJ AS AT AU AX Ø BL BN BX BZ M/ M/ , , M/ , , M/ , , Övriga slaglängder (M/60116/M M/60140/M) Slaglängd (mm) Modell M/60116 BR 113,5 113,5 163,5 163,5 213,5 213,5 M/60116 BS M/60125 BR M/60125 BS M/60132 BR M/60132 BS M/60140 BR 236,5 236,5 286,5 286,5 336,5 M/60140 BS PRESTANDA & PRODUKTER

49 Standardmodeller Modell Dia. Slag- Ports- Kolvstångs- Ø längd torlek diameter Ø (x2) LINJÄRENHETER M/60100/M Dubbelverkande Ø mm Tungelement Avkännar Banjostryp- Rak Vinkel- Servicesats med integrerad fäste ventil koppling koppling 5 m kabel M/60111/M/ M5 6 M/60111/M/ M5 6 M/60111/M/ M5 6 M/60116/M/ M5 10 M/60116/M/ M5 10 M/60116/M/ M5 10 M/60116/M/ M5 10 M/60116/M/ M5 10 M/60125/M/ M5 16 M/60125/M/ M5 16 M/60125/M/ M5 16 M/60125/M/ M5 16 M/60125/M/ M5 16 M/60125/M/ M5 16 M/60132/M/ G1/8 20 M/60132/M/ G1/8 20 M/60132/M/ G1/8 20 M/60132/M/ G1/8 20 M/60132/M/ G1/8 20 M/60132/M/ G1/8 20 M/60140/M/ G1/8 25 M/60140/M/ G1/8 25 M/60140/M/ G1/8 25 M/60140/M/ G1/8 25 M/60140/M/ G1/8 25 Information om alternativa magnetavkännare, se sidan 67 M/50/LSU/5V M/P72487B C0K C C QM/60111/M/00 M/50/LSU/5V M/P72487B C0K C C QM/60111/M/00 M/50/LSU/5V M/P72487B C0K C C QM/60111/M/00 M/50/LSU/5V M/P72487B C0K C C QM/60116/M/00 M/50/LSU/5V M/P72487B C0K C C QM/60116/M/00 M/50/LSU/5V M/P72487B C0K C C QM/60116/M/00 M/50/LSU/5V M/P72487B C0K C C QM/60116/M/00 M/50/LSU/5V M/P72487B C0K C C QM/60116/M/00 M/50/LSU/5V M/P72487B C0K C C QM/60125/M/00 M/50/LSU/5V M/P72487B C0K C C QM/60125/M/00 M/50/LSU/5V M/P72487B C0K C C QM/60125/M/00 M/50/LSU/5V M/P72487B C0K C C QM/60125/M/00 M/50/LSU/5V M/P72487B C0K C C QM/60125/M/00 M/50/LSU/5V M/P72487B C0K C C QM/60125/M/00 M/50/LSU/5V M/P72487B C0K C C QM/60132/M/00 M/50/LSU/5V M/P72487B C0K C C QM/60132/M/00 M/50/LSU/5V M/P72487B C0K C C QM/60132/M/00 M/50/LSU/5V M/P72487B C0K C C QM/60132/M/00 M/50/LSU/5V M/P72487B C0K C C QM/60132/M/00 M/50/LSU/5V M/P72487B C0K C C QM/60132/M/00 M/50/LSU/5V M/P72487B C0K C C QM/60140/M/00 M/50/LSU/5V M/P72487B C0K C C QM/60140/M/00 M/50/LSU/5V M/P72487B C0K C C QM/60140/M/00 M/50/LSU/5V M/P72487B C0K C C QM/60140/M/00 M/50/LSU/5V M/P72487B C0K C C QM/60140/M/00 För alternativa kopplingstyper, former eller storlekar hänvisas till avsnittet om kopplingar Se sidan 246 KOMPETENS & SERVICE 55

50 LINJÄR- OCH STOPPCYLINDER M/61000/M och M/61000/MR Dubbelverkande Ø mm Noggrannhet axiellt ±0,02mm Noggrannhet vridning ±0,02 Integrerade starka styrstänger Kulbussningar medger precisionslinjär styrning E T C L + #* G + #* J Glidlager absorberar kraftiga sidobelastningar Magnetkolv som standard Ljuddämpande anslagsdämpning AP ø D H TEKNISKA DATA Media: Tryckluft, filtrerad, smord eller osmord Arbetstryck: 1 till 10 bar Arbetstemperatur: -10 C till +80 C Konsultera vår Kundservice för bruk under +2 C Standardmodeller Basmått GLIDLAGER RULLAGER Dia. Slag- Ports- Styrs- Ø längd torlek tång Modell Modell Ø (X2) S K Dia. Ø AP C D *1 D *2 E G H J K L S T , , , , , , ,5 16 *1 = MR-version kullager *2 = M-version glidlager # = Slag Tungelement Banjostryp- Rak Vinkel- Servicesats med integrerad ventil koppling Koppling 5 m kabel M/61032/M/ G1/8 20 M/61032/M/ G1/8 20 M/61032/M/ G1/8 20 M/61032/M/ G1/8 20 M/61040/M/ G1/8 20 M/61040/M/ G1/8 20 M/61040/M/ G1/8 20 M/61040/M/ G1/8 20 M/61050/M/ G1/4 25 M/61050/M/ G1/4 25 M/61050/M/ G1/4 25 M/61050/M/ G1/4 25 M/61063/M/ G1/4 25 M/61063/M/ G1/4 25 M/61063/M/ G1/4 25 M/61063/M/ G1/4 25 M/61080/M/ G1/4 30 M/61080/M/ G1/4 30 M/61080/M/ G1/4 30 M/61080/M/ G1/4 30 M/61032/MR/ G1/8 16 M/61032/MR/ G1/8 16 M/61040/MR/ G1/8 16 M/61040/MR/ G1/8 16 M/61050/MR/ G1/4 20 M/61050/MR/ G1/4 20 Andra diametrar och slaglängder tillgängliga upp till max. 100 mm. kontakta din distributör M/50/LSU/5V C0K C C QM/61032/00 M/50/LSU/5V C0K C C QM/61032/00 M/50/LSU/5V C0K C C QM/61032/00 M/50/LSU/5V C0K C C QM/61032/00 M/50/LSU/5V C0K C C QM/61040/00 M/50/LSU/5V C0K C C QM/61040/00 M/50/LSU/5V C0K C C QM/61040/00 M/50/LSU/5V C0K C C QM/61040/00 M/50/LSU/5V C0K C C QM/61050/00 M/50/LSU/5V C0K C C QM/61050/00 M/50/LSU/5V C0K C C QM/61050/00 M/50/LSU/5V C0K C C QM/61050/00 M/50/LSU/5V C0K C C QM/61063/00 M/50/LSU/5V C0K C C QM/61063/00 M/50/LSU/5V C0K C C QM/61063/00 M/50/LSU/5V C0K C C QM/61063/00 M/50/LSU/5V C0K C C QM/61080/00 M/50/LSU/5V C0K C C QM/61080/00 M/50/LSU/5V C0K C C QM/61080/00 M/50/LSU/5V C0K C C QM/61080/00 M/50/LSU/5V C0K C C QM/61032/00 M/50/LSU/5V C0K C C QM/61032/00 M/50/LSU/5V C0K C C QM/61040/00 M/50/LSU/5V C0K C C QM/61040/00 M/50/LSU/5V C0K C C QM/61050/00 M/50/LSU/5V C0K C C QM/61050/00 För alternativa kopplingstyper, former eller storlekar hänvisas till avsnittet om kopplingar Se sidan PRESTANDA & PRODUKTER

51 VRID, VINGUTFÖRANDE M/60280 Dubbelverkande vridvinkel Modern, kompakt design Lämplig för moment från 0,15 till 247 nm Fasta och justerbara vridvinklar Enkel och dubbel vingkonstruktion M/60280/1/2/3/4 ø OE ø MZ h7 OG OB TEKNISKA DATA Media: Tryckluft, filtrerad, smord eller osmord MF MG MJ ME MD MH OH Funktion: Dubbelverkande vridcylinder av vingtyp, anslagsdämpning M/60285/6/7/8 M/60280 M/60288 och IE modeller enkel vinge M/60284/TI M/60288/TI och TE modeller dubbel OG vinge ø MZ h7 MF MJ MG MD ME MH OB OH Arbetstryck: 2 till 10 bar, 3 till 7 bar (M/60280, M/60281, M/60281/IE) 2 till 7 bar (M/60282, M/60283, M/60282/IE,) Arbetstemperatur: +5 C till +60 C ø OE Basmått Standardmodeller # = Slag MODELLER MED FASTA ELLER JUSTERBARA ROTATIONSVINKLAR Vridvinkel/ Utg. Ports- Antal Vridmoment vid Modell Justerområde axel Ø torlek vingar Modell 6 bar (Nm) Konsultera vår Kundservice för bruk under +2 C Vridtolerans: 0 till +4 : M/ M/ till +3 : M/ M/60288, M/60284/TI M/60288/TI -9 till +3 : M/60281/IE M/60284/IE, M/60284/TE Modell MD ME MF MG MJ MH Ø MZh7 Ø OB Ø OE OG-0,1 OH Kilspår M/ Ø4 h7 M3 x 6 M/ ,5 Ø5 h7 M3 x 6 M/ ,5 Ø6 h7 M3 x 6 M/ , ,5 6 M5 x 8 3-0,03; 2+0,1* M/ , , M5 x 8 4-0,03; 2,5+0,1* M/ , , , M6 x 9 4-0,03; 2,5+0,1* M/ , , M8 x ,03; 3+0,1* M/ , ,5 19 M10 x ,038; 4+0,2* M/ , , , M12 x ,043; 5+0,2* Dimensioner och ritningar gäller endast för fasta rotationsenheter se fullständiga datablad för uppgifter om ställbara enheter Banjostryp- Rak Vinkel- Servicesats ventil koppling Koppling M/60280/ M5 Enkel 0,15 M/60280/ M5 Enkel 0,15 M/60281/ M5 Enkel 0,38 M/60281/ M5 Enkel 0,38 M/60281/IE M5 Enkel 0,38 M/60282/ M5 Enkel 1,20 M/60282/ M5 Enkel 1,20 M/60282/IE M5 Enkel 1,20 C0K C C QM/60280/00 C0K C C QM/60280/00 C0K C C QM/60281/00 C0K C C QM/60281/00 C0K C C QM/60281/00 C0K C C QM/60282/00 C0K C C QM/60282/00 C0K C C QM/60282/00 KOMPETENS & SERVICE 57

52 VRIDCYLINDER M/60280 Dubbelverkande vridvinkel Standardmodeller MODELLER MED FIXERADE ELLER JUSTERBARA ROTATIONSVINKLA Vridvinkel/ Utg. Ports- Antal Vridmoment vid Modell Justerområde axel Ø torlek vingar Modell 6 bar (Nm) Banjostryp- Rak Vinkel- Servicesats ventil koppling Koppling M/60283/ M5 Enkel 2,10 M/60283/ M5 Enkel 2,10 M/60283/IE M5 Enkel 2,10 M/60284/ G1/8 Enkel 4,10 M/60284/TI/ G1/8 Dubbel 9,50 M/60284/ G1/8 Enkel 4,10 M/60284/ G1/8 Enkel 4,10 M/60284/IE G1/8 Enkel 4,10 M/60284/TE G1/8 Dubbel 9,50 C0K C C QM/60283/00 C0K C C QM/60283/00 C0K C C QM/60283/00 C0K C C QM/60284/00 C0K C C QM/60284/TI/00 C0K C C QM/60284/00 C0K C C QM/60284/00 C0K C C QM/60284/00 C0K C C QM/60284/TI/00 M/60285/ G1/8 Enkel 5,80 M/60285/TI/ G1/8 Dubbel 12,80 M/60285/ G1/8 Enkel 5,80 M/60285/ G1/8 Enkel 5,80 M/60286/ G1/4 Enkel 18,00 M/60286/TI/ G1/4 Dubbel 41,50 M/60286/ G1/4 Enkel 18,00 M/60286/ G1/4 Enkel 18,00 M/60287/ G3/8 Enkel 34,50 M/60287/TI/ G3/8 Dubbel 83,00 M/60287/ G3/8 Enkel 34,50 M/60287/ G3/8 Enkel 34,50 M/60288/ G1/2 Enkel 123,00 M/60288/TI/ G1/2 Dubbel 247,00 M/60288/ G1/2 Dubbel 123,00 M/60288/ G1/2 Enkel 123,00 FÄSTEN TILL M/60280 Vridcylinder C0K C C QM/60285/00 C0K C C QM/60285/TI/00 C0K C C QM/60285/00 C0K C C QM/60285/00 C0K C C QM/60286/00 C0K C C QM/60286/TI/00 C0K C C QM/60286/00 C0K C C QM/60286/00 C0K C C QM/60287/00 C0K C C QM/60287/TI/00 C0K C C QM/60287/00 C0K C C QM/60287/00 C0K C C QM/60288/00 C0K C C QM/60288/TI/00 C0K C C QM/60288/00 C0K C C QM/60288/00 För alternativa kopplingstyper, former eller storlekar hänvisas till avsnittet om kopplingar Se sidan 246 Modell B, G C M/60280 QM/60280/22 QM/60280/21 M/60281 QM/60281/22 QM/60281/21 M/60282 QM/60282/22 QM/60282/21 M/60283 QM/60283/22 QM/60283/21 M/60284 QM/60284/22 QM/60284/21 Modell B, G C M/60285 QM/60285/22 QM/60285/21 M/60286 QM/60286/22 QM/60286/21 M/60287 QM/60287/21 M/60288 QM/60288/21 58 PRESTANDA & PRODUKTER

53 KUGGSTÅNGSUTFÖRANDE VRID M/162000/MI Dubbelverkande Ø mm Moment från 1,2 till 51,0 Nm/bar Vridvinklar 90, 180, 270, 360 Avkännare kan monteras integrerade i profilen VDMA hålbild för standard VDMA fästen TEKNISKA DATA Media: Tryckluft, filtrerad, smord eller osmord Funktion: ø Q ø Dg6 Z Dubbelverkande, magnetkolv, justerbar dämpning Arbetstryck: 1,5 10 bar Arbetstemperatur: 5 C +80 C max. H E Konsultera vår Kundservice för bruk under +2 C Rotationsvinklar: C B L 90, 180, tolerans -0/+8 (270, 360 också tillgänglig) F R W J 1 W1 EXPRESS PLUS Ytterligare modell... E Y X K C R Hålad axel. Justerbar vinkel +/- 5º ring din distributör A X C Basmått L L Dia. Ø A B/E C Ø Dg6 F H J K Ø Q R W W1 X Y Z (90 ) (180 ) 32 71, ,5 18 M M ,5 22 M M ,5 25 M ,5 21,5 40 M M M ,5 50 M M , M M M M ,5 615,5 KOMPETENS & SERVICE 59

54 KUGGSTÅNGSUTFÖRANDE - VRID M/162000/MI Dubbelverkande Ø mm Standardmodeller Modell Dia. Vridvinkel Utgående Ports- Teoretiskt Ø axel Ø torlek vridmoment vi 6 bar (Nm) Tungelement Banjostryp- Rak Vinkel- Servicesats med integrerad ventil koppling Koppling 5 m kabel M/162032/MI/ G1/8 7,20 M/162032/MI/ G1/8 7,20 M/162040/MI/ G1/4 13,80 M/162040/MI/ G1/4 13,80 M/162050/MI/ G1/4 23,40 M/162050/MI/ G1/4 23,40 M/162063/MI/ G3/8 43,80 M/162063/MI/ G3/8 43,80 M/162080/MI/ G3/8 94,20 M/162080/MI/ G3/8 94,20 M/162100/MI/ G1/2 157,80 M/162100/MI/ G1/2 157,80 M/162125/MI/ G1/2 306,00 M/162125/MI/ G1/2 306,00 270º, 360º rotationsvinklar också tillgängliga, kontakta din distributör Information om alternativa magnetavkännare, se sidan 67 M/50/LSU/5V C0K C C QM/162032/00 M/50/LSU/5V C0K C C QM/162032/00 M/50/LSU/5V C0K C C QM/162040/00 M/50/LSU/5V C0K C C QM/162040/00 M/50/LSU/5V C0K C C QM/162050/00 M/50/LSU/5V C0K C C QM/162050/00 M/50/LSU/5V C0K C C QM/162063/00 M/50/LSU/5V C0K C C QM/162063/00 M/50/LSU/5V C0K C C QM/162080/00 M/50/LSU/5V C0K C C QM/162080/00 M/50/LSU/5V C0K C C QM/162100/00 M/50/LSU/5V C0K C C QM/162100/00 M/50/LSU/5V C0K C C QM/162125/00 M/50/LSU/5V C0K C C QM/162125/00 För alternativa kopplingstyper, former eller storlekar hänvisas till avsnittet om kopplingar Se sidan 246 FÄSTEN TILL Kuggstångsutförande M/162000/MI B C Banjo A A C Tungelement Dia. Ø A B, G C 32 QM/8032/35 QA/8032/22 QA/8032/21 40 QM/8040/35 QA/8040/22 QA/8040/21 50 QM/8050/35 QA/8050/22 QA/8050/21 63 QM/8050/35 QA/8063/22 QA/8063/21 80 QM/8080/35 QA/8080/22 QA/8080/ QM/8080/35 QA/8100/22 QA/8100/ QM/8125/35 QM/8125/22 QM/8125/21 G EXPRESS LINKS Har du tänkt på... Stötdämpare är ett bra sätt att öka livslängden på din cylinder genom att bromsa upp rörelseenergin. Se sidan PRESTANDA & PRODUKTER

55 ISO ROSTFRITT STÅL KM/8000/M Dubbelverkande, ISO 6432 Ø mm Hög korrosions och syrabeständighet Magnetkolv som standard Uppfyller kraven i ISO 6432 Passar för applikationer inom livsmedelsindustrin Justerbar ändlägesdämpning eller anslagsdämpning Halsmutter och kolvstångsmutter som standard TEKNISKA DATA Basmått EW- 0,1 Standardmodeller D BE KK AM WF BF # = Slag XC + # ANSLAGS- JUSTERBAR ÄNDLÄGES- DÄMPNING DÄMPNING Dia. Slag- Ports- Kolvs- Modell Modell Ø längd torlek tång Ø L CD H9 LB MR BE Media: Tryckluft, filtrerad, smord eller osmord Funktion: Dubbelverkande, magnetkolv med anslagsdämpning eller justerbar ändlägesdämpning Arbetstryck: 1 till 10 bar Arbetstemperatur: -10 C till +80 C max. Konsultera vår Kundservice för bruk under +2 C Dia. Ø AM BE BF Ø CDH9 Ø D EW-0,1 KK L LB MR WF XC M16x1, ,9 M M16x1, ,9 M M22x1, ,9 M M22x1, ,9 M10x1, Tungelement Avkännar- Banjostryp- Rak Vinkelmed integrerad fäste ventil koppling koppling 5 m kabel KM/8012/M/ M5 6 KM/8012/M/ M5 6 KM/8012/M/ M5 6 KM/8016/M/ M5 6 KM/8016/M/ M5 6 KM/8016/M/ M5 6 KM/8020/M/25 KM/8021/M/ G1/8 8 KM/8020/M/40 KM/8021/M/ G1/8 8 KM/8020/M/50 KM/8021/M/ G1/8 8 KM/8020/M/80 KM/8021/M/ G1/8 8 KM/8020/M/100 KM/8021/M/ G1/8 8 KM/8025/M/25 KM/8026/M/ G1/8 10 KM/8025/M/40 KM/8026/M/ G1/8 10 KM/8025/M/50 KM/8026/M/ G1/8 10 KM/8025/M/80 KM/8026/M/ G1/8 10 KM/8025/M/100 KM/8026/M/ G1/8 10 KM/8025/M/125 KM/8026/M/ G1/8 10 KM/8025/M/160 KM/8026/M/ G1/8 10 KM/8025/M/200 KM/8026/M/ G1/8 10 Servicesatser är inte tillgängliga för dessa cylindrar. För information om fler magnetavkännare se sida 67 M/50/LSU/5V QM/33/012/22 10K M/50/LSU/5V QM/33/012/22 10K M/50/LSU/5V QM/33/012/22 10K M/50/LSU/5V QM/33/016/22 10K M/50/LSU/5V QM/33/016/22 10K M/50/LSU/5V QM/33/016/22 10K M/50/LSU/5V QM/33/020/22 10K M/50/LSU/5V QM/33/020/22 10K M/50/LSU/5V QM/33/020/22 10K M/50/LSU/5V QM/33/020/22 10K M/50/LSU/5V QM/33/020/22 10K M/50/LSU/5V QM/33/025/22 10K M/50/LSU/5V QM/33/025/22 10K M/50/LSU/5V QM/33/025/22 10K M/50/LSU/5V QM/33/025/22 10K M/50/LSU/5V QM/33/025/22 10K M/50/LSU/5V QM/33/025/22 10K M/50/LSU/5V QM/33/025/22 10K M/50/LSU/5V QM/33/025/22 10K Observera att de kopplingar som visas är i nickelpläterad mässing Alternativt kan vår Pneufit S-serie fås helt i rostfritt stål. Se sidan 278 KOMPETENS & SERVICE 61

56 ISO ROSTFRITT STÅL KM/8000/M Dubbelverkande, ISO 6432 Ø mm Tungelement L B,G Avkännar fäste Banjo C N B,G F N C Dia. Ø B, G C F L N 12 M/P72405 M/P72403 KQM/8012/25 KQM/8012/24 M/P M/P72405 M/P72403 KQM/8012/25 KQM/8012/24 M/P M/P72406 M/P72404 KQM/8020/25 KQM/8020/24 M/P M/P72406 M/P72404 KQM/55433/25 KQM/8020/24 M/P72399 * Denna cylinderserie levereras med en nosmutter, ytterligare nosmutter typ "N" är nödvändig vid beställning av fästena "B", "G" och "C" för montering på bakgavlen. 62 PRESTANDA & PRODUKTER

57 DRAGSTÅNGS I ROSTFRITT STÅL KA/8000 Dubbelverkande Ø mm Hög korrosions- och syrabeständighet Uppfyller kraven ISO 6431, VDMA och NFE Idealisk för applikationer inom livsmedelsindustrin TEKNISKA DATA Media: Tryckluft, filtrerad, smord eller osmord AM WH L 2 L8 + # VA E R Funktion: KA/8000: dubbelverkande, justerbar ändlägesdämpning ø B e 11 KK ø BA e 11 KA/8000/M: dubbelverkande, justerbar ändlägesdämpning och magnetkolv # = Slag BG EXPRESS PLUS RT Arbetstryck: bar Arbetstemperatur: 80 C max. Konsultera vår Kundservice för bruk under +2 C Alternativa modeller tillgängliga... Roundline cylindermodeller i rostfritt stål (ren design) även tillgängliga, ring din distributör Basmått Dia. Ø AM Ø B/BA e11 BG E KK L2 L8 R RT VA WH M10x1, ,5 M M12x1, M 6 3, M16x1, ,5 M 8 3, ,5 75 M16x1, ,5 M ,5 95 M20x1, M ,5 115 M20x1, M M27x M ,5 180 M36x M ,5 220 M36x M Standardmodeller MAGNETKOLV EJ MAGNETKOLV Modell Modell Dia. Portstorlek Kolvstång Ø Ø KA/8032/M/* KA/8032/* 32 G1/8 12 KA/8040/M/* KA/8040/* 40 G1/4 16 KA/8050/M/* KA/8050/* 50 G1/4 20 KA/8063/M/* KA/8063/* 63 G3/8 20 KA/8080/M/* KA/8080/* 80 G3/8 25 KA/8100/M/* KA/8100/* 100 G1/2 25 KA/8125/M/* KA/8125/* 125 G1/2 32 KA/8160/M/* KA/8160/* 160 G3/4 40 KA/8200/M/* KA/8200/* 200 G3/4 40 * Skriv in slaglängd i mm Standardslaglängder, 25, 50, 80, 100, 125, 160, 200, 250, 320, 400, 500 Tungelementmed integrerad Avkännarfäste 5m kabel Banjostryp- ventil Rakkoppling Vinkel- koppling Servicesats M/50/LSU/5V QM/27/2/1 10K KQA/8032/00 M/50/LSU/5V QM/27/2/1 10K KQA/8040/00 M/50/LSU/5V QM/27/2/1 10K KQA/8050/00 M/50/LSU/5V QM/27/2/1 10K KQA/8063/00 M/50/LSU/5V QM/27/2/1 10K KQA/8080/00 M/50/LSU/5V QM/27/2/1 10K KQA/8100/00 M/50/LSU/5V QM/27/2/1 10K KQA/8125/00 M/50/LSU/5V QM/27/2/1 KQA/8160/00 M/50/LSU/5V QM/27/2/1 KQA/8200/00 Observera att de kopplingar som visas är i nickelpläterad mässing Alternativt kan vår Pneufit S-serie fås helt i rostfritt stål. Se sidan 278 KOMPETENS & SERVICE 63

58 KOMPAKT BÄLG PM/31000 Enkelverkande Ø 2 3/4 12" Friktionslöst utförande Inget underhåll eller smörjning krävs Idealisk för korta slaglängder och applikationer med höga krafter Mycket god virbrationsdämpning Enkle, kompakt installation TEKNISKA DATA Media: Tryckluft osmprd Funktion: Enkelverkande Arbetstryck: 5,5 bar rekommenderat dynamiskt tryck 8 bar max. Arbetstemperatur: C Statisk C Dynamisk Vid drift vid denna temperatur (+70 C) för längre perioder, kommer bälgen att få en kortare livslängd. Statisk = konstant oförändrad extern last Dynamisk= vibrationer eller förändrat tryck som ett resultat av förändrad extern last Viktiga Instruktioner: Kraft: Kraften är beroende av slaglängden. När slaglängden ökas avtar kraften. Före installation av bälgen, kontrollera noggrant att den är felfri och utan yttre skador. Pålufta inte bälgen innan den är säkert installerad. Fritt utrymme: Där måste vara tillräckligt med utrymme runt bälgen Hela gaveln skall användas för att ta upp krafterna. Bälgar måste vara utrustade med sidostyrningar. Avlufta bälgen helt innan demontering. Försäkra att bälgen inte står i konstant kontakt med hydraulikolja, smörjmedel, lösningsmedel, metall- och svetsgnistor. Skulle bälgen användas i en applikation med speciella media eller miljöer, kontakta din distributör för ytterliggare information, specifisera media, temperatur och koncentration. Mothåll: För att undvika skador på bälgen skall mekaniska stopp användas i bägge ändlägena. Dimension PM/31021, PM/31022, PM/31023 A ø 95 X Tabell 1.1 Model 2 A 4 1 B 5 C Nominell Ø (tum) x ant. bälgringar G 1/4 8 3 X ø 6,5 Rekommenderad max. slag (mm) M 6 Rekommenderad [B] arbetshöjd (mm) PM/31041, PM/31042, PM/31043 A X 2 A 4 B 5 C ø Slag (mm) Installations [A] höjd min (mm) 93 Installations [C] höjd max. (mm) G 3/ Min installationsdiameter Min. installationshöjd Max. installationshöjd Slaglängd Rekommenderad max. arbetshöjd 15 6 X ø7 Max. moment för monteringshål (Nm) PM/ /4 x ,5 PM/ /4 x ,5 PM/ /4 x ,6 PM/ /2 x ,8 PM/ /2 x PM/ /2 x ,2 M6 Vikt (kg) 64 PRESTANDA & PRODUKTER

59 KOMPAKT BÄLG PM/31000 PM/31061 till PM/31063 A X ø 190 X1 2 A 4 5 B 1 C , G 1/ ,5 X1 ø 8,5 M8 X M8 Enkelverkande Ø 2 3/4 12 Tabell 1.2 Model Nominell Ø Rekommenderad Rekommenderad Slag Installations- Installations- Max. moment Vikt (tum) x antal bälgringar max. slag (mm) arbetshöjd [B] (mm) (mm) [A] höjd min (mm) [C] höjd max. (mm) för monteringshål (Nm) (kg) PM/ x PM/ x ,7 PM/ x PM/31081 till PM/31123 A X ø N 2 A 4 B C F D E G 3/4 Z 16 M Min installationsdiameter Min. installationshöjd Max. installationshöjd Slaglängd Rekommenderad max. arbetshöjd Tabell 1.3 Model Nominell Ø Rekommenderad Rekommenderad Slag Installations- Installations- Max. moment Ø E Ø D Ø F Ø N Z Vikt (tum) x antal bälgringar max. slag (mm) arbetshöjd [B] (mm) [A] höjd min (mm) (mm) [C] höjd max. (mm) för monteringshål (Nm) (kg) PM/ x ,8 PM/ x ,5 PM/ /4 x ,3 PM/ /4 x ,8 PM/ x ,4 PM/ x ,3 PM/ x ,0 KOMPETENS & SERVICE 65

60 BÄLG M/31000 Enkelverkande Ø 6 16 Friktionslöstutförande Inget underhåll eller smörjning krävs Idealisk för korta slaglängder och applikationer med höga krafter Mycket god vibrationsdämpare Enkel att installera TEKNISKA DATA Media: Tryckluft osmord Funktion: Enkelverkande Arbetstryck: 5,5 bar rekommenderat dynamiskt tryck 8 bar max. Arbetstemperatur: C Statisk C Dynamisk Vid drift vid denna temperatur (+70 C) under längre perioder, kommer bälgen att få en kortare livslängd. Statisk = konstant oförändrad extern last Dynamisk = vibrationer eller förändrat tryck som ett resultat av förändrad extern last Viktiga instruktioner: Kraft: Kraften är beroende av slaglängden. När slaglängden ökas avtar kraften. Före installation av bälgen, kontrollera noggrant att den är felfri och utan skador. Pålufta inte bälgen innan den är säkert installerad. Dimension Modell Nominell Ø (tum) x ant. bälgringar Rekommenderad max. slag (mm) Rekommenderad max. arbetshöjd B (mm) Fritt utrymme: Där måste vara tillräckligt med utrymme runt bälgen. Hela gavlen skall användas för att ta upp krafterna. Bälgarna måste vara utrustade med sidostyrningar. Avlufta bälgen innan demontering. Försäkra att bälgen inte står i konstant kontakt med hydraulikolja, smörjmedel, lösningsmedel, metall- och svetsgnistor. Skulle bälgen användas i en applikation med speciella media eller miljöer, kontakta din distributör för ytterliggare information, specifisera media, temperatur och koncentration. Mothåll: För att undvika skador på bälgen skall mekaniska stopp användas i bägge ändlägena. 25 8,5 Slag (mm) A M10 Installationshöjd A min. (mm) 2 4 A ø N 1 B 5 C 3 Installationshöjd C max. (mm) Max. moment för monteringshål (Nm) F D E G 1/2 Min. installationsdiameter Min. installationshöjd Max. installationshöjd Slaglängd Rekommenderad max. arbetshöjd Ø E Ø D Ø F Ø N Vikt M/ x , ,4 M/ x , ,7 M/ x M/ x ,8 M/ x ,4 M/ x ,0 M/ x ,6 M/ x ,2 M/ x ,7 M/ x ,1 M/ /2 x ,9 M/ /2 x ,1 M/ /2 x ,7 M/ x ,7 M/ x , (kg) 66 PRESTANDA & PRODUKTER

61 MAGNETAVKÄNNARE Reed och Induktiva M/50 Avsedda till cylindrar med magnetkolv När avkännare används på profilrör ligger avkännaren jämt med röret och behöver ingetextra fäste LED-indikator - induktiv (standard), reed (endast LSU-modeller) Induktiva avkännare är upp till 4000 gånger snabbare i omkoppling och har en längre livslängd TEKNISKA DATA Standardmodeller - Reed magnetavkännare Modell LED Kabellängd Temp. Kabel- Typ (Gul) / plugg område material M/50/LSU/2V 2 m C PVC M/50/LSU/5V 5 m C PVC M/50/LSU/10V 10 m C PVC M/50/LSU/CP 0,3 m med M8 Plugg C PVC M/50/LSU/5U 5 m C PUR Mycket flexibel kabel M/50/RAC/5V 5 m C PVC Växlande kontakt TM/50/RAU/2S 2 m C silikon Hög temperatur Standardmodeller - Induktiva och Atex-klassade magnetavkännare Modell LED Kabellängd Omställnings- Temp. Kabel- Ex-identifikation (Gul) / plugg funktion område material M/50/EAP/2V 2 m PNP C PVC M/50/EAP/5V 5 m PNP C PVC M/50/EAP/10V 10 m PNP C PVC M/50/EAP/CP 0,3 m med M8 Plugg PNP C PVC M/50/EAP/CC 0,3 m med M12 Plugg PNP C PVC M/50/EAP/5U 5 m PNP C PUR M/50/EAP/10U 10 m PNP C PUR M/50/EXP/5V 5 m PNP C PVC II 3D T110 C IP67 X M/50/EAN/2V 2 m NPN C PVC M/50/EAN/5V 5 m NPN C PVC M/50/EAN/CP 0,3 m med M8 Plugg NPN C PVC Anm: Om ett fäste/adapter krävs för att fästa en magnetavkännare på en cylinder visas detta artikelnummer på resp. cylinders produktsida. Funktion: Reed normalt öppen Induktiv normalt öppen PNP/NPN Spänning a.c.: Reed V (M/50/LSU/CP 10 60V) Spänning d.c.: Reed V (M/50/LSU/CP 10 60V) Induktiv 10 till 30V Max spänning: Reed 180mA Induktiv 150mA Responstid: Reed 1,8 ms Induktiv <0,5 ms Förlängningskabel Förlängningskabel Förlängningskabel 5 m (PVC) 10 m (PVC) 5 m (PUR) M/P73001/5 M/P73001/10 M/P73002/5 Förlängningskabel Förlängningskabel Förlängningskabel 5 m (PVC) 10 m (PVC) 5 m (PUR) M/P73001/5 M/P73001/10 M/P73002/5 M/P34614/5 M/P34595/5 M/P73001/5 M/P73001/10 M/P73002/5 KOMPETENS & SERVICE 67

62 MINIATYRSTÖTDÄMPARE MC-serien Självkompenserande Underhållsfria, hydrauliska komponenter Ger högsta möjliga cykellivstid, Upp till 25 miljoner cykler Extremt låg återföringskraft på stång Integrerat positivt stopp inkluderat i alla modeller TEKNISKA DATA Anslagshastighet: 0,08 6 m/s (se till att tillämpningens effektiva vikt är inom den valda enhetens område) W 4 märkvärde (max. energi per timme nm/h): Om din tillämpning kräver tabulerade W 4 -värden, överväg ytterligare kylning Fäste: I alla lägen. Om exakt ändlägespunkt krävs, överväg att använda tillvalet stoppring typ AH Omgivningstemperatur: 0 C +66 C MC 150 M Stroke Hub 4,8 7,2 SW6 AF6 M14x1,5 6 SW17 AF17 12,5 69,1 17,5 MC 225 M MATERIAL Hus: Stål med svartoxiderad yta. Kolvstång: Härdat rostfritt stål Rullande membrantätning: EPDM Anm: tätningen inte kompatibel med petroleumbaserade vätskor Stroke Hub 6,3 7,2 AF8 SW8 M20x1,5 8 SW23 AF23 12,5 79,2 17,5 MC 600 M Stroke Hub 8 7,3 AF10 SW10 M25x1,5 10 SW30 AF30 25,4 110,3 31,6 Standardmodeller Modell Max. energikapacitet nm Effektiv vikt me Återförings- Stångens Max. sido- Per cykel per timme Självkompenserande kraft återställ- belastnings- W 3 W 4 min kg max N ningstid s vinkel o Nylon- Rektangulär Klämfäste Stoppring knapp fläns MC 150 M , ,4 4 MC 150 MH , ,4 4 MC 150 MH ,4 4 MC 225 M , ,3 4 MC 225 MH ,3 4 MC 225 MH ,3 4 MC 600 M ,6 2 MC 600 MH ,6 2 MC 600 MH ,6 2 PP 150 RF 14 MB 14 AH14 PP 150 RF 14 MB 14 AH14 PP 150 RF 14 MB 14 AH14 PP 225 RF 20 MB 20 AH20 PP 225 RF 20 MB 20 AH20 PP 225 RF 20 MB 20 AH20 PP 600 RF 25 MB 25 AH25 PP 600 RF 25 MB 25 AH25 PP 600 RF 25 MB 25 AH25 68 PRESTANDA & PRODUKTER

63 MINIATYRSTÖTDÄMPARE MA-serien Justerbar Underhållsfria, hydrauliska komponenter Integrerat mekaniskt stopp (MA 225 uppåt) Långa slaglängder ger mjuk inbromsning och låga reaktionskrafter MA 150 M Einstellschraube Adjuster screw 7,5 M14x1,5 SW12 AF ,5 M20x1,5 70 MA 225 M MA 600 M SW18 AF ,8 SW17 AF17 Stroke Hub 4,7 12, ,5 4,8 SW23 AF23 4,8 Stroke Hub ,6 17 TEKNISKA DATA Justering: På modell MA 150: genom att vrida på justeringsskruven på baksidan. På MA 225 och MA 600: genom att vrida på justeringsratten enligt skalan från 0 till 9. Kör maskinen ett par cykler efter installationen och vrid på justeringsratten till optimal inbromsning uppnås (dvs. mjuk inbromsning över hela slaglängden). Hård verkan i början av slaget Justera mot 9 Hård sättning i slutet av slaget Justera mot 0. Anslagshastighet: 0,3 till 3,6 m/s (kontrollera beräkningen av effektiv vikt): FA-enheter max. 2 m/s. W 4 märkvärde (max. energi per timme nm/h): Om din tillämpning kräver tabulerade W 4 -värden, överväg ytterligare kylning Fäste: I alla lägen. Om exakt ändlägespunkt krävs, överväg att använda tillvalet stoppring typ AH Omgivningstemperatur: 0 C +66 C 16,5 M25x1,5 10 SW23 AF23 106,6 (138) SW30 5 AF30 6,3 Stroke Hub 4,6 25,4 (40) 36,4 (51) 23 MATERIAL Hus: Stål med svartoxiderad yta. Kolvstång: Härdat rostfritt stål Standardmodeller Modell Max. energikapacitet nm Effektiv vikt me Återförings- Stångens Max. sido- Per cykel per timme Justerbar kraft återställ- belastnings- W 3 W 4 min kg max N ningstid s vinkel o Rektangulär Klämfäste Stoppring fläns MA 150 M , ,4 5 MA 225 M , ,1 2 MA 600 M ,2 2 RF 14 MB14 AH14 RF 20 MB 20 AH20 RF 25 MB 25 AH25 KOMPETENS & SERVICE 69

64 KLASSISKA KAMPANJPRODUKT KLASSISKA MODELLER TRADITIONELLA "TUM" Martonair RM/900 Med eller utan magnetkolv Ø 1,25 14 Flera dimensioner - idealisk industricylinder Beprövad design - bevisad tålig och tillförlitlig Stort urval fästen Justerbar ändlägesdämpning TEKNISKA DATA PRODUKT- UPPDATERING SE SIDAN 42 Media: Tryckluft, filtrerad, smord eller osmord Funktion: RM/900: dubbelverkande, justerbar dämpning och ickemagnetisk RM/900/M: dubbelverkande, justerbar ändlägesdämpning och magnetkolv Arbetstryck: 1 10 bar Arbetstemperatur: 20 C +80 C Konsultera vår Kundservice för bruk under +2 C øbd BE KK A BF VD PF WH ZJ + # # = Slag BB KB 3 ø 211 TV 11 3 PD DD E Basmått Modell Dia. Ø tum A BB Ø BD BE BF DD E KB KK PD PF TV VD WH ZJ RM/ /4 14, M 22 x 2 19 M M 10 30, ,5 RM/ / ,5 27 M 27 x 2 19 M ,5 M ,5 RM/ M 33 x 2 20 M 8 63,5 6,5 M ,5 9, RM/ /2 33, M 39 x 2 25,5 M 8 74,5 6,5 M , ,5 RM/ , M 39 x 2 25,5 M M , ,5 179,5 RM/ Ø 43 M M 24 63, ,5 RM/ ,5 48 Ø 58,5 M M 30 82, ,5 RM/ ,5 49,5 Ø 58,5 M M 30 82,5 128, RM/ ,5 Ø 63,5 M M , RM/ ,5 Ø 77 M M , RM/ ,5 Ø 77 M M RM/ Ø 89 M M ,5 Standardmodeller MAGNETKOLV EJ MAGNETKOLV Modell Modell Dia. Kolvs- Portstorlek Ø tång Ø RM/9125/M/* RM/9125/* 1 1/4 12 mm G 1/8 RM/9175/M/* RM/9175/* 1 3/4 16 mm G 1/4 RM/920/M/* RM/920/* 2 20 mm G 1/4 RM/925/M/* RM/925/* 2 1/5 25 mm G 3/8 RM/930/M/* RM/930/* 3 25 mm G 3/8 RM/940/M/* RM/940/* 4 32 mm G 3/8 RM/950/* 5 1 1/2 G 1/2 RM/960/* 6 1 1/2 G 1/2 RM/980/* 8 1 3/4 G 3/4 RM/9100/* /4 G 1 RM/9120/* /4 G 1 RM/9140/* /4 G 1 * Skriv in slaglängd i mm Standardslaglängder, RM/9125; 50, 75, 100, 125, 150, 200, 300 RM/9175 till RM/980; 100, 150, 200, 300, 400, 500 Servicesats QM/9125/00 QM/9175/00 QM/920/00 QM/925/00 QM/930/00 QM/940/00 QM/950/00 QM/960/00 QM/980/00 QM/9100/00 QM/9120/00 QM/9140/00 Observera att dessa omfattande servicepaket även passar för äldre versioner av den ursprungliga M/900- serien av cylindrar som har byggts före lanseringen av RM/900-serien. Fästen Modell B/G C D F L R RM/9125 M/P6938 QM/754 M/P6937 QM/402 QM/394 M/P11966 RM/9175 QM/888 QM/753 M/P7457 QM/404 QM/922 M/P11219 RM/920 QM/875 QM/752 M/P10228 QM/405 QM/909 M/P10349 RM/925 QM/876 QM/748 M/P10311 QM/407 QM/910 M/P10351 RM/930 QM/878 QM/983 M/P10229 QM/407 QM/911 M/P10353 RM/940 QM/887 QM/982 QM/758 QM/408 QM/912 QM/763 RM/950 QM/886 QM/981 QM/759 QM/409 QM/913 QM/764 RM/960 QM/884 QM/826 QM/761 QM/409 QM/914 QM/765 RM/980 QM/883 QM/825 QM/762 QM/410 QM/915 QM/766 RM/9100 QM/882 QM/824 QM/411 QM/917 QM/767 RM/9120 QM/889 QM/756 QM/411 QM/918 QM/768 RM/9140 QM/741 QM/755 QM/411 QM/924 QM/ PRESTANDA & PRODUKTER

65 ø L ø AI ø M ø N P 30 Basmått A K 30 Q AH AG AD Standardmodeller B E S Modell Dia. Energi i Max. Maximal Ports- Kolvs- Ø Joule vid cykler uppburen torlek tång 5,5 bar per min. verktygsvikt dia. Ø KLASSISKA MODELLER SLAGCYLINDER Martonair M/3000 Dubbelverkande 2 6 diameter T U Hög kinetisk energi Idealisk för prägling och håltagning av lätta material Robust, korrosionsfri konstruktion TEKNISKA DATA Arbetstryck: 2, bar Arbetstemperatur: -20C till +80C Konsultera din distributör för bruk under +5 C Montageläge: Vertikalt Vid alla installationer skall skydd monteras så att alla typer av klämskador undvikes. En slagcylinder ger en energi kopplad till kraft och sträcka. Denna energi erhålls genom att hastigt accelerera kolvstången fritt över en sträcka på motsvarande 65 mm, före anslag mot arbetsstycket. Den hastiga accelerationen erhålls genom att använda differentiella ytor som hastigt exponeras för varandra. Genom detta erhåller kolven ett högt tryck som är uppbyggt i en reservoar i bakre delen av cylindern. Dia. Ø A AD Ø AI AG AH B E K Ø L ØM ØN P Q S T U 2 37, ,5 8 20, ,3 M 8 31,72/31, ,5 9, , ,5 27,5 37,5 8 25, ,7 M 10 38,07/38, ,5 34, ,5 44,5 12,7 M 11 44,42/44, ,5 11 9, , ,5 9, ,9 M 16 69,82/69,75 44,5 40, , Rak Vinkel- Servicesats koppling koppling KLASSISKA M/3020M 2 24,5 60 3,6kg G 1/4 20,0 M/3030M 3 63,0 50 9,0kg G 3/8 25,0 M/3040M 4 125, ,8kg G 3/8 32,0 M/ , ,2kg G 1/2 44,5 Fästen C C QM/3020/00 C C QM/3030/00 C C QM/3040/00 C C QM/3060/00 UF Dia. Ø B, G 2 QM/871 3 QM/984 4 QM/987 6 QM/990 Basmått Dia. Ø E FB OF R TF UF , , , E R TF FB OF KOMPETENS & SERVICE 71

66 KLASSISKA KLASSISKA MODELLER PNEUMATISK POSITIONER Martonair M/1525, M/1540 Dubbelverkande Ø2 1/2, 4 diameter Robust och pålitlig, lång underhållsfri driftstid Hög positioneringshastighet Vibrationsbeständig TEKNISKA DATA Media: Tryckluft, filtrerad och osmord Installation: Tryckluftsmatningen skall gå via ett för-filter på min 5μm Standarder: Testad enligt BS4151 Funktion: Dubbelverkande Arbetstryck: 2-10 bar Styrsignal: 0,2-1 bar Arbetstemperatur: +5 C* +80 C Basmått Z B E øf P A C L D Ø Slag A B C D E F L P U Z , , ,5 55, M10 x 1,5 M6 x 1 M6 x 1 x 22 deep 2, , ,5 55, M10 x 1,5 M6 x 1 M6 x 1 x 22 deep 2, , ,5 55, M10 x 1,5 M6 x 1 M6 x 1 x 22 deep ,4 30, ,5 M10 x 1,5 M8 x 1,25 M8 x 1,25 x 22 deep U Standardmodeller Modell Dia. Slaglängd Portstorlek Kraft vid Ø 7 bar Rak Vinkel- Servicesats koppling koppling M/1525/75 2,5 75 G1/4 1222N M/1525/125 2,5 125 G1/4 1222N M/1525/200 2,5 200 G1/4 1222N M/1540/ G1/4 3118N C C QM/1525/00 C C QM/1525/00 C C QM/1525/00 C C QM/1540/00 För alternativa kopplingstyper, former eller storlekar hänvisas till avsnittet om kopplingar Se sidan PRESTANDA & PRODUKTER

67 PRODUKT- UPPDATERING SE SIDAN 18 KLASSISKA MODELLER REPARERBAR ROUNDLINE CYLINDER Martonair M/6000 series Dubbelverkande Ø mm diameter Robusta, kompakta enheter Integrerad bakre universalfästögla Korrosionsbeständig konstruktion Anslagsdämpning TEKNISKA DATA KLASSISKA Media: Tryckluft, filtrerad och smord Funktion: Dubbelverkande Arbetstemperatur: øb BE KK MR PF 20 C +60 C Ø10 och 16 mm 20 C +80 C Ø20 och 25 mm EW A WF XC øcd ød Konsultera vår Kundservice för bruk under +2 C Basmått Modell Dia. Ø A ØB ØD BE ØCD EW KK MR PF WF XC (Slag) 15 mm 25 mm 50mm 75mm 100mm 125mm M/ ,6 M10x1,25 4,10 4,02 8,3 M4x0,7 4, M/ ,4 M16x1,5 5,10 5,02 10 M6x , M/ h11 28 M18x1,5 5,01 5,00 12,1 11,8 M8x1, ,9 93,5 93,5 118,5 143,5 168,5 M/ h11 33 M22x1,5 6,01 5,99 16,1 15,8 M10x1, ,9 99,5 124,5 149,5 174,5 199,5 Standardmodeller Modell Dia. Slag- Ports- Kolvs- Ø längd torlek tång Ø Banjostryp- Rak Vinkel- Servicesats ventil koppling koppling M/6010/ M5 4 M/6010/ M5 4 M/6016/ M5 6 M/6016/ M5 6 M/6016/ M5 6 M/6020/ G1/8 8 M/6020/ G1/8 8 M/6020/ G1/8 8 M/6020/ G1/8 8 M/6020/ G1/8 8 M/6025/ G1/8 10 M/6025/ G1/8 10 M/6025/ G1/8 10 M/6025/ G1/8 10 M/6025/ G1/ K K K K K K QM/6020/00 10K QM/6020/00 10K QM/6020/00 10K QM/6020/00 10K QM/6020/00 10K QM/6025/00 10K QM/6025/00 10K QM/6025/00 10K QM/6025/00 10K QM/6025/00 För alternativa kopplingstyper, former eller storlekar hänvisas till avsnittet om kopplingar Se sidan 246 KOMPETENS & SERVICE 73

68 KLASSISKA KLASSISKA MODELLER EXTRA KRAFTIG CYLINDER Martonair M/1000 Mycket robust konstruktion - idealisk för användning i krävande miljöer Lång, justerbar dämpning Flera dimensioner idealiskt för många olika industriella användningsområdens Stort urval monteringsfästen TEKNISKA DATA Media: Tryckluft, filtrerad och smord Funktion: Dubbelverkande med justerbar dämpning Arbetstryck: Standardmodeller Fästen BE KK A BF VD 2 17 bar (upp till 8 ) 2 13,5 bar (10 och 12 ) Arbetstemperatur: 20C +80C max. WH B Konsultera vår Kundservice för bruk under +2 C # = Slag E Basmått Modell Ø tum A B BB BE BF DD E KB KK TV VD WH ZJ M/ , M 45 x 2 30 M8 63,5 7,5 M22 47,5 9,5 55,5 178 M/ /2 33, M 52 x 2 35 M8 76 7,5 M22 55,5 12, ,5 M/ / M 52 x 2 35 M8 76 7,5 M24 55,5 12, ,5 M/ , M 52 x 2 38 M M22 66,5 14, ,5 M/ M 52 x 2 38 M M24 66,5 14, ,5 M/ M 64 x 2 46 M M ,5 M/ , M 64 x 2 46 M M ,5 M/ M M ,5 M/ M M ,5 M/ ,5 M M36 128, M/ ,5 M M48 128, M/ M ,5 M36 168, ,5 325,5 M/ M ,5 M48 168, ,5 325,5 M/ , ,5 M ,5 M64 x 4 209, M/ , ,5 M ,5 M64 x Modell Dia. Ø Kolvstång Dia. Ø Ports- torlek Servicesats ZJ + # BB KB DD TV M/1020/* 2 1 G1/4 M/1025/* 2 1/2 1 G3/8 M/1026/* 2 1/2 1 1/4 G3/8 M/1030/* 3 1 G1/2 M/1031/* 3 1 1/4 G1/2 M/1040/* 4 1 1/4 G1/2 M/1041/* 4 1 1/2 G1/2 M/1050/* 5 1 1/4 G1/2 M/1051/* 5 1 3/4 G1/2 M/1060/* 6 1 3/4 G3/4 M/1061/* 6 2 1/4 G3/4 M/1080/* 8 1 3/4 G1 M/1081/* 8 2 1/4 G1 M/1101/* 10 3 G1 M/1121/* 12 3 G1 QM/1020/00 QM/1025/00 QM/1026/00 QM/1030/00 QM/1031/00 QM/1040/00 QM/1041/00 QM/1050/00 QM/1051/00 QM/1060/00 QM/1061/00 QM/1080/00 QM/1081/00 QM/1101/00 QM/1121/00 * Uppge slaglängd i mm. Ring din distributör för senaste tillgång Modell Dia. Ø Kolvs- tång Ø B eller G C D F L R M/ QM/871 QM/751 M/P9822 QM/407 QM/909 M/P10349 M/ /2 1 QM/877 QM/748 M/P9825 QM/407 QM/910 M/P10351 M/ /2 1 1/4 QM/877 QM/748 M/P9825 QM/408 QM/910 M/P10351 M/ QM/984 QM/747 M/P9828 QM/407 QM/911 M/P10353 M/ /4 QM/984 QM/747 M/P9828 QM/408 QM/911 M/P10353 M/ /4 QM/987 QM/746 QM/758/2 QM/408 QM/912 QM/763 M/ /2 QM/987 QM/746 QM/758/2 QM/409 QM/912 QM/763 M/ /4 QM/988 QM/981 QM/759/2 QM/408 QM/913 QM/764 M/ /4 QM/988 QM/981 QM/759/2 QM/410 QM/913 QM/764 M/ /4 QM/884/1 QM/826 QM/761/2 QM/410 QM/914 QM/765 M/ /4 QM/884/1 QM/826 QM/761/2 QM/411 QM/914 QM/765 M/ /4 QM/883/1 QM/745 QM/762/2 QM/410 QM/915 QM/766 M/ /4 QM/883/1 QM/745 QM/762/2 QM/411 QM/915 QM/766 M/ QM/882/2 QM/744 QM/412 QM/917 QM/767 M/ QM/889/1 QM/743 QM/412 QM/918 QM/ PRESTANDA & PRODUKTER

69 KLASSISKA MODELLER SERVICESATS LINTRA Kolvstångslösa cylindrar M/46000, M/46100, M/46200 Dubbelverkande Ø mm KLASSISKA Standardmodeller - Servicesats Modell Cylinderserie Cylinder Ø QM/46116/88/* M/46016 Serie M/46116 Serie M/46216 Serie 16 QM/46120/88/* M/46020 Serie M/46120 Serie M/46220 Serie 20 QM/46125/88/* M/46025 Serie M/46125 Serie M/46225 Serie 25 QM/46132/88/* M/46032 Serie M/46132 Serie M/46232 Serie 32 QM/46140/88/* M/46040 Serie M/46140 Serie M/46240 Serie 40 QM/46150/88/* M/46050 Serie M/46150 Serie M/46250 Serie 50 QM/46163/88/* M/46063 Serie M/46163 Serie M/46263 Serie 63 QM/46180/88/* M/46080 Serie M/46180 Serie M/46280 Serie 80 * uppge slaglängd i mm bästa tillgänglighet i 100 mm-intervaller. EXPRESS LINKS Har du tänkt på... Norgrens Lintra Plus är den senaste generationen av kolvstångslösa cylindrar från Norgren. Fullständigt utbytbar med dess företrädare, modellen kännetecknas av förstärkt styrka, lastkapacitet, dammskydd och är lättare än tidigare modeller. Profilen är försedd med maskinmonteringsspår och både gavlar och släde är nu av aluminiumgjutgods. Vid tester av statiskt läckage har Lintra Plus lägre värden än motsvarande konkurrenter, vilket medför en lägre driftskostnad. Unikt med Norgren är de integrerade styrningarna i profilen, vilket medger fyra olika styrningar att välja mellan, Lintra Plus kan i stort sätt användas i alla industriapplikationer. För hela Lintra Plus serien se sidan 48. KOMPETENS & SERVICE 75

70 KLASSISKA KLASSISKA MODELLER MAGNETAVKÄNNARE Reed och Induktiva QM/132, TQM/31, QM/32 LED-indikator som standard (QM-serien) Induktiva magnetavkännare lämpliga för områden med kraftiga vibrationer TEKNISKA DATA Funktion: Reed normalt öppen (QM/32 med LED) Induktiv normalt öppen, med LED Spänning a.c.: Reed V Spänning d.c.: Reed V Induktiv V Max. ström: Reed 1 A max. Induktiv 200 ma max. Svarstid: 3 ms (Reed) 0,2 ms (Induktiv) Reed magnetavkännare QM 32-serien LED Kabellängd Temp. Kabel- Typ Modell (Gul) / plugg område material QM/32/2 2 m C PVC QM/32/5 5 m C PVC QM/32/10 10 m C PVC QM/32/P M12 Plugg C TQM/31/2 2 m C silikon Hög temperatur TQM/31/5 5 m C silikon Hög temperatur TQM/31/10 10 m C silikon Hög temperatur Induktiv magnetavkännare QM 132-serien LED Kabellängd Temp. Omställnings- Kabel- Typ Modell (Gul) / plugg område funktion material QM/132/5 5 m C PNP PVC QM/132/10 10 m C PNP PVC QM/132/P M12 Plugg C PNP QM/132/E/5 5 m C PNP PVC Pulsförlängning QM/32- och QM/132-seriens fäste till dragstångscylindrar Modell Cylinderdiameter QM/31/032/22 Ø32 63 QM/31/080/22 Ø QM/31/160/22 Ø160 och 200 QM/31/250/22 Ø250 QM/31/320/22 Ø320 Förlängningskabel Förlängningskabel Förlängningskabel 5 m (PVC) 10 m (PVC) 5 m (PUR) M/P34692/5 M/P34594/5 M/P34594/10 Förlängningskabel Förlängningskabel Förlängningskabel 5 m (PVC) 10 m (PVC) 5 m (PUR) M/P34692/5 M/P34594/5 M/P34594/10 76 PRESTANDA & PRODUKTER
