Låsbar kodad brytare 440G-LZ

Transkript

1 Säkerhet Förreglingsbrytare Låsbara brytare Låsbar kodad brytare 440G-LZ Elektriskt låsbar, N PL e och SIL 3 IP69K LED-indikering Finns som unikt kodad

2 Användningsområde 440G-LZ är en kodad låsbar brytare som är byggd enligt den nya standarden SS-EN ISO 14119:2013. Brytaren uppfyller högsta säkerhetskrav, PL e enligt SS-EN ISO och SIL 3 enligt IEC 62061, detta gäller även om flera brytare seriekopplas. Den har ett kompakt hölje på 45 mm som gör att den passar på de vanligaste typerna av skydd. 440G-LZ finns även som unikt kodad vilket gör det omöjligt att manipulera brytaren med en lös mottagare och därmed kringgå säkerheten. Brytaren har två säkra PNP-utgångar för anslutning till säkerhetsrelä och en PNP-signalutgång för indikering. 440G-LZ har kapslingsklass IP69K vilket gör den lämplig i applikationer där rengöring sker med högtryckstvätt, t.ex. i livsmedels- och läkemedelsindustrin. Styrsignalen för upplåsning av brytaren bör komma från en stilleståndsvakt (se avsnitt Säkerhetsmoduler ) som då låser upp brytaren (öppnar lucka/grind) när maskinen befinner sig i ofarligt läge. På så sätt förhindras även onödiga maskinstopp. 440G-LZ finns med två funktioner, antingen låses den upp spänningssatt eller spänningslöst beroende på modell. De säkra utgångarna är höga så länge låskolven är på plats i RFID-mottagaren (lucka/grind stängd och låst). Tekniska data

3 Matningsspänning 24 V DC +10 %/-15 % Skyddsklass IP66, IP67, IP69K Omgivningstemperatur 0 till +55 C Statusindikering Tvåfärgad LED Kabelanslutning M12, 8-polig alt ingjuten kabel Material: Hus ABS, låskolv i rostfritt stål 304 Mottagare ABS, monteringsfäste i rostfritt stål 304 Livslängd >106 Utgångar: Säkra Transistor 2 PNP, 0,2 A (OSSD) (24 V DC då dörren är stängd och låst) Signal Transistor 1 PNP, 0,2 A (0 V DC då dörren är stängd och låst) Urkopplingstid 100 ms, lägg till 50 ms per brytare vid seriekoppling Effektförbrukning Max. 400 ma (vid låsning (100 ms), sedan 2,5 W) Luftfuktighet 5-95 % Max. frekvens 0,2 Hz Låskraft N Vikt 450 g Montering: Hus 3xM5 Mottagare Minst 2xM5 Shock IEC g, 11 ms Vibrationer IEC Hz Radiofrekvens IEC , IEC Hygien IEC14159:2004, EN Standard IEC , IEC , IEC 61508, ISO 14119, UL508 PL e enl. SS-EN ISO SIL 3 enl. EN IEC PFH d 9,1x10-10 Överensstämmelse mot MD, EMC, LVD Godkännanden,,

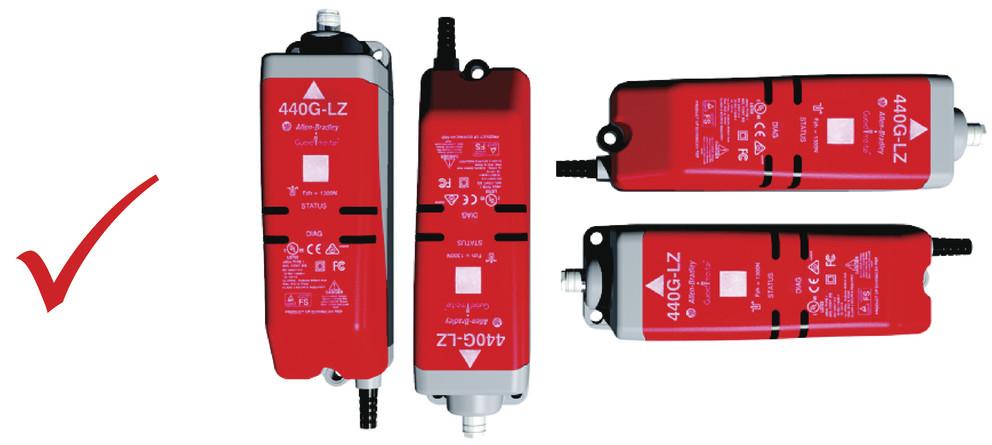

4 Minsta funktionsradie Skydd Kortslutningsskydd Inbyggt Strömbegränsning Inbyggt Överbelastningsskydd Inbyggt Polvändningsskydd Inbyggt Överspänningsskydd Inbyggt (upp till 60 V max.) Termisk avstängning/omstart Inbyggt Statusindikering Låser med spänning Dörrens läge Låskommando LED-indikering OSSD-status Slå på spänning Öppen/stängd olåst Blinkar 6 ggr grönt sedan fast rött sken 0 V Öppen låst Blinkar grönt snabbt 0 V Stängd låst Blinkar grönt långsamt 0 V Stängd låst Fast grönt sken 24 V DC Låser upp med spänning Slå på spänning Öppen olåst Blinkar 6 ggr grönt, ett rött blink, sedan snabbt 0 V grönt blink Slå på spänning Stängd olåst Blinkar 6 ggr grönt, ett rött blink, sedan långsamt 0 V grönt blink Slå på spänning Stängd olåst Blinkar 6 ggr grönt, ett rött blink, sedan fast 24 V DC grönt sken Öppen/stängd låst Fast rött sken 0 V Fyra möjliga monteringsriktningar Monteringssätt

5 Brytaren kan monteras i alla riktningar. Montering Montering av mottagare (tre olika sätt) 1. Rekommenderat avstånd 2. Rekommenderat avstånd mellan brytare och 3. Använd medföljande injusteringsguide

6 mellan fästhålen är 6,5 mm (4- mottagare är 2,5 mm (0-5 mm) 9 mm) Manuell överstyrning OBS! Låskolven måste passera monteringsfästen innan den kommer in i mottagaren. Låskraft N Då låskolven trycks ner bryter de båda säkra utgångarna. För att återställa brytaren måste spänningen brytas. OBS! Var uppmärksam på att luckan förblir låst tills maskinen är i säkert läge. Detta övervakas enklast med någon av våra stilleståndsvakter, se avsnitt Säkerhetsmoduler.

7 Mått mm (tum) Inkoppling

8 Stift nr Kabelfärg Signal 1 Vit Signalutgång* 2 Brun +24 V 3 Grön Spole (låsfunktion) 4 Gul Ingång B 5 Grå Utgång A (OSSD) 6 Rosa Utgång B (OSSD) 7 Blå 0 V 8 Röd Ingång A M12-kontakt * 0 V då dörren är stängd och låst Inkoppling till säkerhetsrelä

9 På brytaren finns en QR-kod som länkar direkt till bruksanvisning on-line. Tillbehör Mottagare Beställningsnr 440G-LZASPR 440G-LZASPL 440G-LZAUPR 440G-LZAUPL 440G-LZAM1 Beskrivning Lös RFID-mottagare, låser upp med spänning Lös RFID-mottagare, låser med spänning Lös RFID-mottagare, låser upp med spänning, unikt kodad Lös RFID-mottagare, låser med spänning, unikt kodad Monteringsfäste för RFID-mottagare Fäste Beställningsnr 440G-LZAM2 Beskrivning Monteringsfäste för brytaren Kablage

10 Från 440G-LZ till elskåp Beställningsnr P02M P02M P02M100 Läs mer Beskrivning Kontaktdon, M12, hona, rak, 8-polig, PUR, 2 m Kontaktdon, M12, hona, rak, 8-polig, PUR, 5 m Kontaktdon, M12, hona, rak, 8-polig, PUR, 10 m Snabbanslutningssystem - T-koppling Beställningsnr Beskrivning Beställningsnr Beskrivning 898D-438Y-D8 T-koppling, brytare med 2 PNP-utgångar 898D-418U-DM Blindplugg, T-koppling (2 PNP) (OSSD) Läs mer Kabel mellan T-kopplingar

11 5-polig hane till 5-polig hona Beställningsnr Kabellängd P03M010 1,0 m P03M020 2,0 m P03M030 3,0 m Från 440G-LZ till T-koppling 8-polig hane till 8-polig hona Beställningsnr Kabellängd P02M010 1,0 m P02M020 2,0 m P02M050 5,0 m Från T-koppling till elskåp Beställningsnr P03M P03M P03M100 Läs mer Beskrivning Kontaktdon, M12, hona, rak, 5-polig, PUR, 2 m Kontaktdon, M12, hona, rak, 5-polig, PUR, 5 m Kontaktdon, M12, hona, rak, 5-polig, PUR, 10 m Beställningsnummer RFID-kodade

12 Beställningsnr Beskrivning Kontaktstatus Funktion * E-nummer 440G-LZS21STRA Låsbar kodad brytare 440G-LZ, inkl. mottagare, 24 V DC, 2 säkra PNP 3 m kabel. Signal dörr öppen/stängd 440G-LZS21STRB Låsbar kodad brytare 440G-LZ, inkl. mottagare, 24 V DC, 2 säkra PNP 10 m kabel. Signal dörr öppen/stängd 440G-LZS21STRH Låsbar kodad brytare 440G-LZ, inkl. mottagare, 24 V DC, 2 säkra PNP M12-kontakt. Signal dörr öppen/stängd 440G-LZS21STLA Låsbar kodad brytare 440G-LZ, inkl. mottagare, 24 V DC, 2 säkra PNP 3 m kabel. Signal dörr öppen/stängd 440G-LZS21STLB Låsbar kodad brytare 440G-LZ, inkl. mottagare, 24 V DC, 2 säkra PNP 10 m kabel. Signal dörr öppen/stängd 440G-LZS21STLH Låsbar kodad brytare 440G-LZ, inkl. mottagare, 24 V DC, 2 säkra PNP M12-kontakt. Signal dörr öppen/stängd 440G-LZS21SPRA Låsbar kodad brytare 440G-LZ, inkl. mottagare, 24 V DC, 2 säkra PNP 3 m kabel. Signal låst/olåst + 1 signal PNP 440G-LZS21SPRB Låsbar kodad brytare 440G-LZ, inkl. mottagare, 24 V DC, 2 säkra PNP 10 m kabel. Signal låst/olåst 440G-LZS21SPRH Låsbar kodad brytare 440G-LZ, inkl. mottagare, 24 V DC, 2 säkra PNP M12-kontakt. Signal låst/olåst 440G-LZS21SPLA Låsbar kodad brytare 440G-LZ, inkl. mottagare, 24 V DC, 2 säkra PNP 3 m kabel. Signal låst/olåst 440G-LZS21SPLB Låsbar kodad brytare 440G-LZ, inkl. mottagare, 24 V DC, 2 säkra PNP 10 m kabel. Signal låst/olåst 440G-LZS21SPLH Låsbar kodad brytare 440G-LZ, inkl. mottagare, 24 V DC, 2 säkra PNP M12-kontakt. Signal låst/olåst 440G-LZASPR Lös RFID-mottagare, låser upp med spänning - 440G-LZASPL Lös RFID-mottagare, låser med spänning - 440G-LZAM1 Monteringsfäste för RFID-mottagare * A = frigör nyckel spänningssatt, B = frigör nyckel spänningslös Unikt RFID-kodade Beställningsnr Beskrivning Kontaktstatus Funktion * E-nummer 440G-LZS21UTRH Låsbar unikt kodad brytare 440G-LZ, inkl. mottagare, 2 säkra PNP 24 V DC, M12-kontakt. Signal dörr öppen/stängd 440G-LZS21UTLH Låsbar unikt kodad brytare 440G-LZ, inkl. mottagare, 2 säkra PNP 24 V DC, M12-kontakt. Signal dörr öppen/stängd 440G-LZS21UPRH Låsbar unikt kodad brytare 440G-LZ, inkl. mottagare, 2 säkra PNP 24 V DC, M12-kontakt. Signal låst/olåst 440G-LZS21UPLH Låsbar unikt kodad brytare 440G-LZ, inkl. mottagare, 2 säkra PNP 24 V DC, M12-kontakt. Signal låst/olåst 440G-LZAUPR Lös RFID-mottagare, låser upp med spänning, unikt kodad - 440G-LZAUPL Lös RFID-mottagare, låser med spänning, unikt kodad - 440G-LZAM1 Monteringsfäste för RFID-mottagare * A = frigör nyckel spänningssatt, B = frigör nyckel spänningslös

13 Download Datablad Beställningsnummer Beskrivning Filformat 440G-LZ Bruksanvisning, svenska PDF Hämta 440G-LZ Bruksanvisning, engelska PDF Hämta 440G-LZ Manual, engelska PDF Hämta CAD-ritningar Beställningsnummer Beskrivning Filformat 440G-LZ CAD-ritning STEP Hämta Certifikat Beställningsnummer Beskrivning Filformat 440G-LZ Declaration of Conformity PDF Hämta
