Elektronisk säkring för 48 V DC
|
|
- Britt Blomqvist
- för 5 år sedan
- Visningar:
Transkript

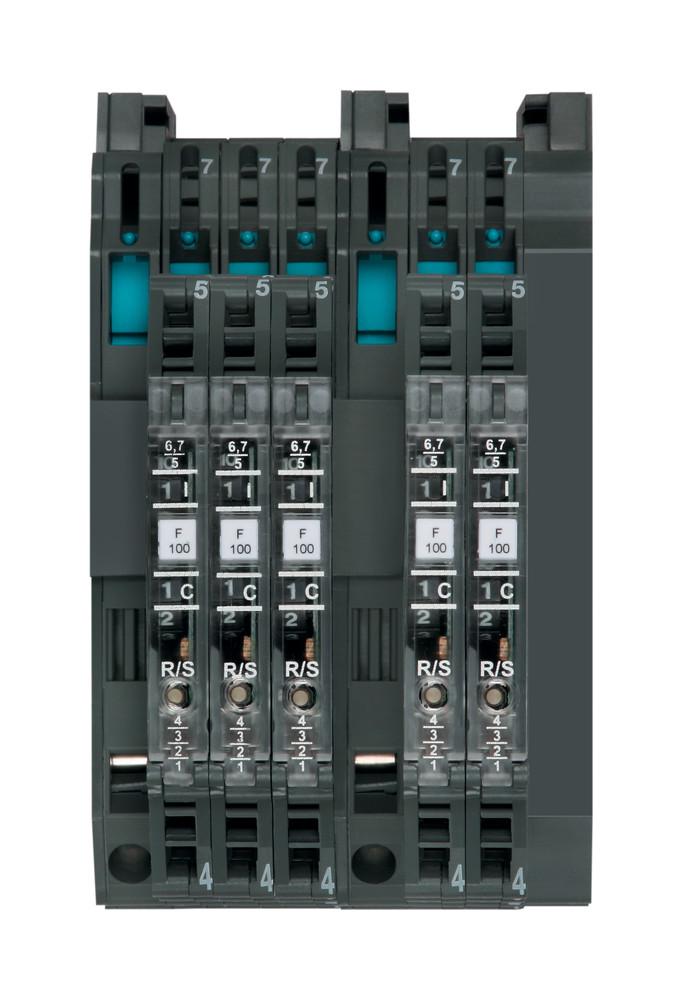

1 El-skåp Säkringar / Jordfelsbrytare Elektroniska säkringar Elektronisk säkring för 48 V DC Inställbar mellan 1-6 A Löser 48 V DC-kretsar tillförlitlig Kan försörjas via distributionsskena Valbar karakteristik
2 Användningsområde Dvärgbrytare anslutna till 48 V DC har ofta svårt att lösa ut, särskilt vid längre kabelsträckor och tunn kabelarea. Selektiviteten fungerar ej och samtliga grupper faller innan dvärgbrytaren löser på det termiska området vilket kan uppgå till flera minuter. Lutzes elektroniska säkring löser ut tillförlitligt även vid långa kabelsträckor vilket ger en bra selektivitet utan avbrott på felfria grupper. Säkringens märkström ställs in med hjälp av ett tumhjul under säkerhetsluckan, strömmen är inställbar mellan 1-6 A i 1 A steg. Fem olika karakteristiker kan väljas med hjälp av ett tumhjul. 1 = Snabb, 2 = Mellan, 3 = Trög, 4 = Trög 2, 5 = Trög 3. Använd de tröga karakteristikerna för inkoppling av laster med hög inrusningsström. Även om man väljer de trögaste områdena reagerar säkringen mycket snabbt vid kortslutning jämfört med en dvärgbrytare. OBS. Ändring av märkström och karakteristik kan endast göras när säkringen är i frånslaget läge. LED lyser rött. Ändras märkström eller karakteristik under drift, LED lyser grönt så sker ingen ändring. För att ändra inställningar: Tryck på knappen i fronten till LED lyser med rött sken. Ändra värdet på tumhjulen och återstarta sedan med hjälp av knappen i fronten. Återställningen kan göras via en knapp i fronten (man kan även manuellt koppla ur säkringen via knappen) alternativt via fjärrstyrning 48 V DC-anslutningen kan antingen ske direkt i varje säkring alternativt ansluts en matningsplintplint med kopparskena. Detta alternativ rekommenderas om många säkringar monteras bredvid varandra. Med hjälp av ett skjutbleck ansluts säkringen till skenan, vid frånskiljning av skjutblecket är också säkringen galvaniskt isolerad från plus. Se flik "distributionssystemet" för mer information. Vid utlöst säkring blinkar LED rött, när ett fel är åtgärdat kvitterar man via knappen i fronten alt. via fjärrstyrning. LED lyser då med fast rött sken. Om många säkringar är monterade ser man snabbt vilka grupper som är åtgärdade. Med en andra återställning aktiverar man säkringen och LED lyser grönt. Det finns även en signalutgång 48 V DC (open collector) som faller när säkringen löser ut eller att säkringen stängs av manuellt. Utgången kan kopplas ihop till en grupp med hjälp av en bygling, om en av säkringarna i gruppen faller får man ett summalarm. (För mer information om minsta lastresistanser för signalutgången se fliken Signalutgång). Luckan kan låsas med en plomb och märkas med vår RC55 märkning, se kapitel radplint. Säkringen har ingen galvanisk isolation mellan in- och utgång när den är ansluten till 48 V DC. Tekniska data
3 Ingång Anslutningsspänning 48 V DC Max. spänningsområde V DC Max. ingångsström 6 A Max. ström via distrubitionsskena 40 A DC Kopparskena 10x3 mm Fjärrmanöver Signalnivå 48 V DC (EN 61131) Pulstid för avstängning via fjärrstyrning >100 ms <800 ms Pulstid för återställning via fjärrstyrning >1 s Utgång Utgångshalvledare Mosfet Max. utgångsström 6 A DC Valbara strömområden 1-6 A. Väljs med tumhjul i 1 A steg Minne vid spänningsbortfall Ja, säkringen minns status och återgår till denna position när spänningen återkommer Spänningsfall över halvledaren <85mV vid 6 A Max. kapacitans µf Statusindikation LED. Grönt Fast sken = OK, Blinkade = 90 % last. Blinkande röd = utlöst säkring Karakteristik 1 = Snabb, 2 = Mellan och 3 = Trög, 4 = Trög 2, 5 = Trög 3. Se nedan diagram Signalutgång* Utsignal 48 V DC Säkringen är tillslagen, ingen kortslutning/överlast detekterad. Utsignal 0 V DC Fel i kretsen, utgången frånslagen manuellt Utgångskomponent Transistor, Open collector. Max 0,7 A, Generella data Montage DIN-skena Anslutningar Fjäder 0,25-2,5 mm² Arbetstemperaturområde -25 till +50 C IP-klass IP20 Möjliga installationsvinklar Samtliga Vikt 120 g Mått HxDxB 114,5x116x8,1 mm Material PA 6.6 (UL94-0;NFF 12, F2) Godkännanden culus under ansökan Uppfyllda standarder EN ; EN6131-1,2; EN EMC EN55022, EN , EN Signalutg. Signalutgången är av open collector typ med Pull-up motstånd på 9 kω. Med denna teknik kan man bygga samman grupper och få larm om en säkring i gruppen löser ut. Beroende på den yttre lastresistansen kan utspänningen vid ej utlöst säkring variera. Desto fler säkringar som är sammankopplade desto högre spänning. Ex.1. Endast 1 st säkring används, larmutgången är kopplad till en PLC-ingång på 19 kω. Utsignalen på larmutgången vid driftstatus är 32,5 V DC. Larmutgångens interna resistans är 9 kω. Re/ Rtot*U= 19 kω/28 kω*48=32,5 V DC) Ex st säkringar är kopplade tillsammans i en grupp med gemensam larmutgång till en PLC-ingång på 19 kω. Utsignalen på larmutgången vid driftstatus är 45,8 V DC. Larmutgångens interna resistans är 9 kω. 9 kω/10=900 Ω. Re/ Rtot*U = 19 kω/19,9 kω*48=45,8 V DC.
4 Enligt IEC är minsta spänning för en "etta" 30 V DC. Om en reläspole som ofta är lågohmig skall anslutas direkt till larmutgången skall +48 V DC kopplas direkt till reläet, minus ska kopplas till larmutgången. OBS! att man får inverterad funktion, när säkringen inte signalerar fel är reläet ej påverkat, vid fel aktiveras reläet. Max ström 0,7 A. Vi rekommenderar våra interfacereläer från Lütze. Lützes Interfacereläer Om mosfettransistorn som matar lasterna av någon anledning går sönder under drift, kommer signalutgången att gå ner till noll. LED i fronten kommer blinka med mycket hög frekvens=fel på mosfettransistorn. Om en kortslutning sker i samband med ett fel på mosfettransistorn löser en intern säkring ut och kopplar bort lasterna. Med dessa säkerhetsfunktioner inbyggda får man ett mycket säkert system även i händelse av ett elektronikfel.
5 Mått (mm)
6 Inkoppling 1: Utgång 2: Extern återställning/ avstängning 3: Statusutgång 4: Ej ansluten 5: 0 V, (minus) 6: 48 V DC (Singelmatning) 7: 48 V DC Matning via strömskena Karakteristik
7 Snabb (nr 1 på tumhjulet) Mellan (nr 2 på tumhjulet) Trög 1 (nr 3 på tumhjulet) Trög 2 (nr 4 på tumhjulet) Trög 3 (nr 5 på tumhjulet) Tillbehör Det finns en rad tillbehör för säkringen som förenklar installationen
8 Kraftplint med ändplint Kraftplint med genomgång Minusplint Matar kopparskenan med 48 V DC. En kontaktslits skjuts på skenan och anslutningen är klar. Upp till 6 mm² kabel kan anslutas. Önskat antal säkringar kopplas på skenan och avslutas med ändplattan. Plintarna bygger totalt 20 mm. Plinten används tillsammans med standardkraftplinten till vänster för att få dubbla matningsanslutningar till kopparskenan. Minusplinten har samma fysiska utförande som säkringen och kan också anslutas till skenan. Varje minusplint har 6 utgångar som kan kopplas till last. (5 om man inte matar via skenan) Om både säkringen och minusplinten skiljs från resp. skena får man en fullständing isolation från lasten vilket möjliggör isolationsmätning. OBS man kan inte mata säkringarna och minusplinten blandat på samma rad. Man får bygga en rad för säkringarna och en rad för minusplinten. Tomhus Distans Bygling Möjliggör full fysisk utbyggnad och rätt längd på kopparskenan. Ex. om byggnationen sker etappvis, detta framtidssäkrar applikationen. Tomhuset lyfts bort och ersätts med en "skarp" säkring när behov uppstår. Används som isolation av gaveln på säkringen om inte distrubitionsplinten används. Anslutningen för kopparskenan är ej isolerad på vänster sida. Distansen kan också användas för att skapa luftgap mellan säkringar. Finns i 3 färger; vit, röd och blå. 16 poler Används exempelvis för att binda samman minusanslutningen till matningen och för att koppla samman säkringarnas larmutgångar. Max ström är 6 A, rekommenderas inte för bygling av 24 V DC matningen.

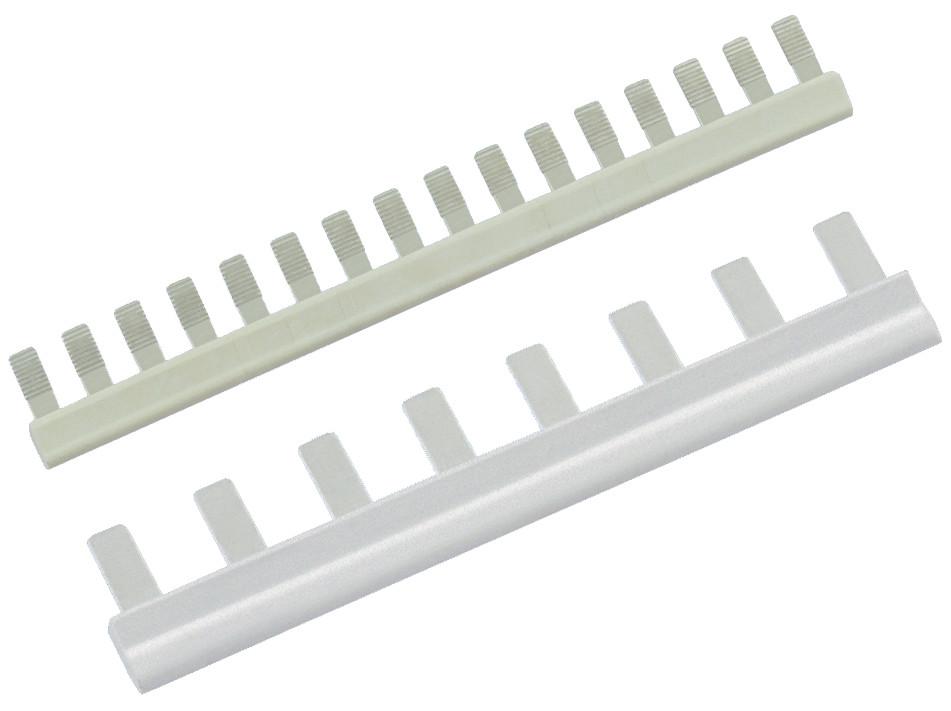

9 Kraftplinten ger en flexibel lösning för många olika ändamål, nedan finns några alternativa montagesätt. För redundant koppling av nätaggregat. Dubbla matningsplintar Minskar värmen från kopplingsskenan, matningen sker delvis mitt på skenan För vidarekoppling av 24 V DC till en ny säkringsplintrad En kraftplint klarar 40 A. Skenan 70 A. Med anslutning av två kraftplintar kan hela skenans kapacitet på 70 A nyttjas. Distributionssystemet Smart distribution av kraften Varje säkring kan direktmatas via plint nr. 6. Om flera säkringar monteras bredvid varandra är Lützes distributionssystem ett bra val. Snabbt och enkelt matas varje säkring via kopparskena. Detta behövs för ett komplett system 1 meter kopparskena som kapas i önskad längd Matnings- och ändplint Bygling för minus och ev. larmutgång Önskat antal säkringar Montage av skena Montera samman säkringarna och kapa kopparskenan. Skenans längd ska vara 18 mm + antalet säkringar. (8,1 mm per säkring x antal) Montera skenan i slitsen

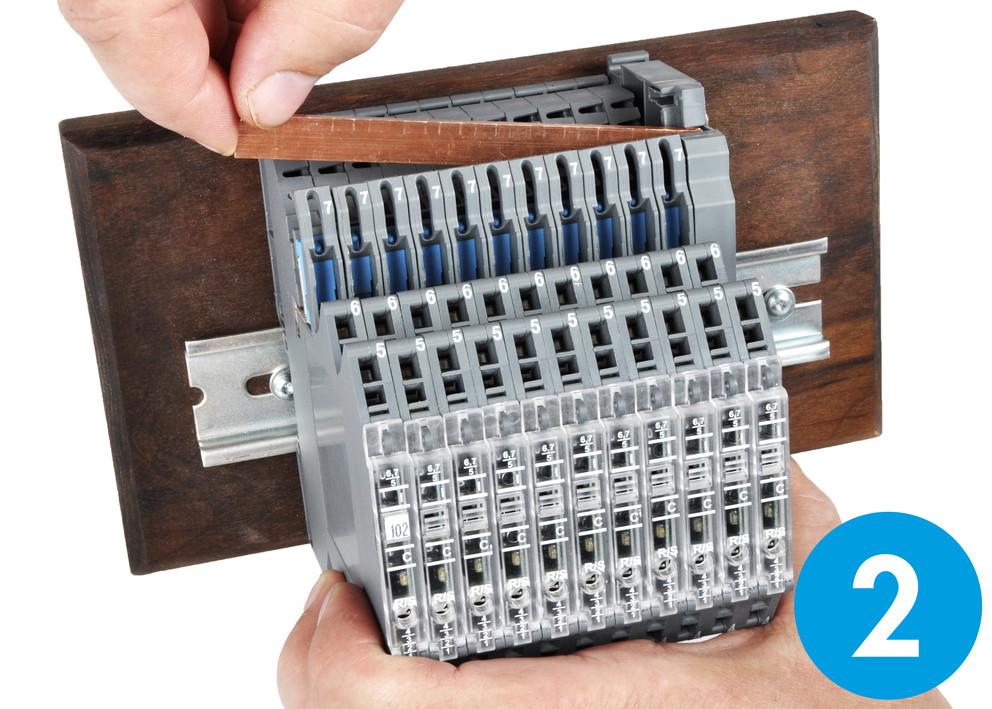

10 Montera matningsplinten och ändplinten Skjut in plintarna från sidan För ett mycket stabilt montage och låsning av plintarna rekommenderas ändstöd BAM2, artnr: Anslut säkringarna till skenan Varje säkring har en kontaktslits som skjuts över på kopparskenan för anslutning Vid frånskiljning får man ett synligt brytställe Byglingar Montera byglingar i slitsen för minus och ev. larmutgången för summalarm
11 Beställningsnummer Beställningsnr Beskrivning Manöverspänning E-nummer Elektronisk säkring 1-6 A 48 V DC Kraftplint för elektroniska säkringar. Max. 40 A (matningsplint + ändplint) E Kraftplint för genomföring av kopparskena. Max. 40 A Kopparskena 1 m. 10x3 mm. Max. 70 A Petskydd för kopparskena E Minusplint med 6 utgångar Tomhus Distans/isolationsplint Bygling, vit, 16 poler Max 6 A Bygling, röd, 16 poler Max 6 A Bygling, blå, 16 poler Max 6 A
