Säkerhetsljusbom Orion3 Extended

Transkript

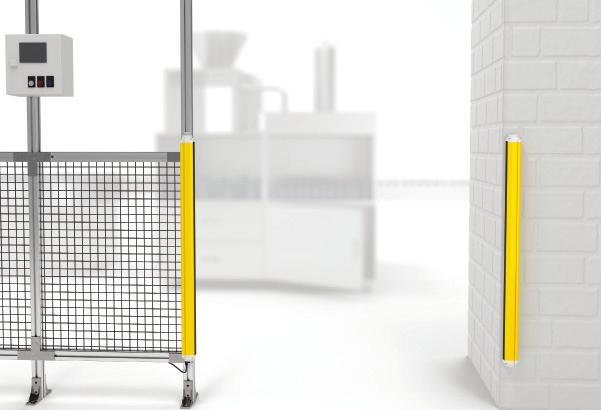

1 Säkerhetsljusbom Orion3 Extended Orion3 Extended är en robust ljusbom för tillträdesskydd i mutingtillämpningar. Endast en av enheterna kräver spänningsförsörjning eftersom både sändare och mottagare är placerade i samma aktiva enhet. Den andra enheten är passiv och innehåller speglar som reflekterar strålarna. Ljusbommen är utrustad med 2 4 strålar och har en arbetsräckvidd upp till 8 m för detektering av helkropp. Kostnadseffektiv lösning Inbyggd mutingfunktion Mutingsensorerna kan anslutas direkt till ljusbommen. Så lite kablar som möjligt En lokal återställningsknapp kan anslutas direkt till ljusbommen, vilket eliminerar behovet av en kabel mellan återställningsknappen och elskåpet eller behovet av en extra kontrollmodul. Övervakning med extern anordning Varje ljusbom kan övervaka t.ex. kontaktorer utan att det behövs någon extra kontrollmodul (EDM-funktion). Lätt att installera Inriktningsstöd Inriktningsstöd och en vid vinkel inom gränserna för en typ 4-anordning underlättar installationen. Enkel att justera Justerbara fästen underlättar vid inriktning. Snabb anslutning M12-kontakter underlättar installation. Färre kablar Endast den aktiva delen behöver anslutas. Kontinuerlig drift Synlig inriktningsstyrka Eftersom inriktningsstyrkan är synlig går det att justera inriktningen innan ett oönskat stopp inträffar. Omfattande felindikering En omfattande felindikeringsvisning minskar tidsåtgången för felsökning.

2 Tillämpningar och funktioner Orion3 Extended Tillämpning Muting Orion3 Extended är avsedd för mutingtillämpningar. Om mutingsensorer ansluts till ljusskyddet innebär det att skyddet kan skilja på material och människor. Det kan då låta material, men inte personer, passera genom en öppning. För att göra mutingtillämpningen lättare att använda finns mutingsensorer och en anslutningsbox för muting tillgängliga. Funktioner Spänningsmatning på ena sidan Både sändaren och mottagaren är placerade i en och samma aktiva enhet. Den andra enheten är passiv och försedd med speglar. Detta förenklar installationen och minskar behovet av kablage, vilket gör det lättare att installera i anordningar där man behöver undvika att dra kablar. Robust profil för krävande tillämpningar Med dess kraftiga, robusta profil är Orion3 Extended lämplig för tillämpningar med tuffa krav. EDM External Device Monitoring är en funktion som låter ljusskyddet övervaka t.ex. kontaktorer i enklare tillämpningar, vilket eliminerar behovet av ett säkerhetsrelä och en säkerhets-plc. Lokal återställning En lokal återställningsknapp kan anslutas direkt till ljusskyddet i stället för till säkerhetsmodulen i elskåpet. Smarta tillbehör gör anslutningen enklare. Återställning Övervakning Ljusskydd Kontaktorer Motor Säkerhetsrelä Återställning Ljusskydd med EDM Kontaktorer Motor 2 Orion3 Extended I ABB

3 Orion3 Extended, ljusbom Beställningsdetaljer Detektering Skyddshöjd Typ (sändare + mottagare) Beställningskod 22TLC172804F0201 mm Helkropp 500 Aktiv del Orion3-4-K1C-050-E 2TLA022307R0000 (2 strålar) Passiv del Orion3-4-M1C-050 2TLA022306R Aktiv del Orion3-4-K2C-080-E 2TLA022307R0100 (3 strålar) Passiv del Orion3-4-M2C-080 2TLA022306R Aktiv del Orion3-4-K2C-090-E 2TLA022307R0200 (4 strålar) Passiv del Orion3-4-M2C-090 2TLA022306R Aktiv del Orion3-4-K2C-120-E 2TLA022307R0300 (4 strålar) Passiv del Orion3-4-M2C-120 2TLA022306R1400 Observera att aktiv och passiv del beställs separat och att båda typerna krävs för att Orion3 Extended ska fungera. Orion3 Extended Reservdelar (levereras med produkterna) Beskrivning Typ Beställningskod 4 standardfästen för Orion3 JSM Orion02 2TLA022310R1000 ABB I Orion3 Extended 3

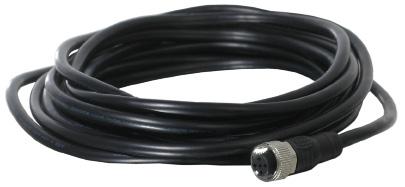

4 Beställningsinformation Kablar till Orion3 Extended Kablar M12-C61 M12-CT132 2TLC172951F0201 2TLC172038V0201 Beskrivning (bokstaven anger anslutningsexempel). M12-5 hane + hona (a) M12-5 hona, enpolig (b) M12-5 hane, enpolig (c) M12-8 hona, enpolig (d) M12-8 hane + hona (e, t1, t2) M12-8 hona - M12-5 hane (t3) Längd Vinklad kontakt Typ Beställningskod m 1 Nej M12-C112 2TLA020056R Nej M12-C312 2TLA020056R Nej M12-C612 2TLA020056R Nej M12-C1012 2TLA020056R Nej M12-C2012 2TLA020056R Nej M12-C61 2TLA020056R Ja M12-C61 V 2TLA020056R Nej M12-C101 2TLA020056R Ja M12-C101 V 2TLA020056R Nej M12-C201 2TLA020056R Nej M12-C62 2TLA020056R Nej M12-C102 2TLA020056R Nej M12-C63 2TLA020056R Nej M12-C103 2TLA020056R Nej M12-C203 2TLA020056R Nej M12-C1341 2TLA020056R Nej M12-C3341 2TLA020056R Nej M12-CT1322 2TLA020060R0600 M12-8 hona till M12-8 hane + M12-5 hane 2 x 0,2 Nej M12-CYMUTE3 2TLA022316R0100 1Används för anslutning till Tina 10 och M12-3R. Tina 10 kan anslutas direkt till ljusskyddet utan kabel, men kommer då att bilda en vinkel (dvs. inte inriktad) med ljusskyddet, vilket kan vara ett problem om ljusskyddet är monterat nära en väggs aluminiumprofil. 2M12-CT132 används för att ansluta Orion3 Extended till URAX-D1R. 3M12-CYMUTE används för att förenkla anslutningen av 2 eller 4 mutingsensorer med hjälp av OMC1 anslutningsbox. 4 Orion3 Extended I ABB

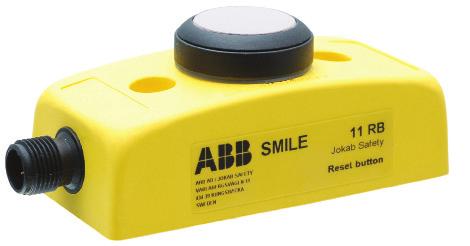

5 Beställningsinformation Tillbehör Orion3 Extended Tillbehör Beskrivning Typ Beställningskod Orion laserpekare Orion laser 2TLA022310R5000 Orion laserpekare OMC1 Tina 10A Smile 11RB 2TLC172016V0201 2TLC172816F0201 2TLC172367F0201 2TLC172477F justerbara fästen för Orion3 JSM Orion05 2TLA022310R0300 Kit för montering av Orion3 i stativ (4 delar) JSM Orion08 2TLA022310R För ett par Orion3-050 / 080 / 090 (aktiva + passiva enheter) För ett par Orion3-120 (Orion3-4-K2C Orion3-4-M2C-120) JSM Orion09 2TLA022310R0700 Orion Plate-kit för justering av skyddsstativ Orion Stand Plate 2TLA022312R5000 Spegel i stativ Orion1 Mirror* Skyddsstativ Orion Stand* Skyddsrör Orion WET* Linsskydd Orion Shield* Anslutningsbox för två eller fyra mutingsensorer OMC1 2TLA022316R2000 Fotocell Mute R2 2TLA022044R0500 Reflex 63 mm Reflekt 1 2TLA022044R2000 Reflex 82 mm Reflekt 2 2TLA022044R3000 Smile återställningsknapp med NO-kontakt Smile 11 RA 2TLA030053R0000 Smile återställningsknapp med NO-kontakt för Pluto Smile 11 RB 2TLA030053R0100 Smile återställningsknapp med NC-kontakt för Orion2 Base/Extended och Orion3 Extended Smile RO2 2TLA022316R3100 Y-kontakt för seriekoppling av den dynamiska signalen M12-3A 2TLA020055R0000 Y-kontakt för anslutning av en Smile återställningsknapp till Orion M12-3R 2TLA022316R0000 Anpassningsenhet OSSD till dynamisk signal Tina 10A 2TLA020054R1200 Anpassningsenhet OSSD till dynamisk signal + kontakt för återställningsknapp Tina 10B 2TLA020054R1300 Säker AS-i-ingångsslav för OSSD, 3 icke säkra utgångar och en återställningsingång Urax-D1R 2TLA020072R0500 *Dessa tillbehör finns tillgängliga i olika storlekar. För mer information, gå in på Att välja rätt återställningsknapp Lokal eller global återställning Lokal återställningsknapp ansluten till ljusskyddet (Orion i manuellt återställningsläge) Global återställningsknapp ansluten till kontrollmodulen (Orion i automatiskt återställningsläge) Anpassning till den dynamiska signalen* Säkerhetsmodul Typ Lämpliga anslutningstillbehör Ja Vital eller Pluto Smile 11RO2 Tina 10B: OSSD till dynamisk signal + lokal återställningsknapp M12-3A: seriekoppling av den dynamiska signalen Nej Alla säkerhetsmoduler som är kompatibla med ljusskyddet Smile 11RO2 M12-3R: Enkel anslutning för lokal återställningsknapp Ja Vital Smile 11RA Tina 10A: OSSD till dynamisk signal Tina 10C: OSSD till dynamisk signal + strömförsörjning till sändare Pluto Smile 11RB Tina 10A: OSSD till dynamisk signal Tina 10C: OSSD till dynamisk signal + strömförsörjning till sändare Nej Alla säkerhetsmoduler som är kompatibla med ljusskyddet Smile 11RA** - * ABB Jokab Safetys dynamiska signal erbjuder följande fördelar: - Seriekoppling av säkerhetsanordningar med bibehållen PLe/cat. 4, upp till 25 Tina 10 per Vital och upp till 5 Tina 10 per Pluto-ingång. - Endast en säkerhetsingång för Pluto i stället för två med OSSD-utgångarna i standardutförande. ** Smile 11RA har en NO-kontakt, vilket är det vanligaste utförandet för återställningsknappar. Kontrollera kraven för vald säkerhetsmodul. ABB I Orion3 Extended 5

6 Anslutningsexempel Orion med Tina 10A/C Återställ till Orion med Tina 10B Utan lokal återställningsknapp Med lokal återställningsknapp Anslutning till ABB Jokab Safetys dynamiska signal via Tina 10 A/C. Ska användas med Vital säkerhetsmodul eller Pluto säkerhets-plc. Anslutning till ABB Jokab Safetys dynamiska signal via Tina 10B. Ska användas med Vital säkerhetsmodul eller Pluto säkerhets-plc. Återställ till Orion med M12-3R Anslutning av en lokal återställningsknapp via M12-3R. Anslutning av mutingsensorerna med M12-CYMUTE och OMC1 8-polig M12 hankontakt Anslutning till: - Tina 10A/B/C - M12-3R - Elskåp A1, B1, A2, B VDC V 4. Mutingingång 5. OBS! Kabel med M12-5-hankontakter + honkontakter ska användas mellan mutingsensorer och OMC1-ingångarna A1, B1, A2 och B2. 6 Orion3 Extended I ABB

7 Anslutningsexempel Kablar för Orion3 till Tina 10 Kablar Orion3 till elskåp och Urax-D1R ABB I Orion3 Extended 7

8 Anslutningsexempel Orion3 Extended med mutingsensorer Orion3 Extended ansluten till ett RT9 säkerhetsrelä med global återställning * Återställningsknapp ansluten till säkerhetsrelät. Konfigurering av ljusskyddet (med DIP-switchar): - Automatisk återställning - EDM inaktiverad Orion3 Extended ansluten till ett RT9 säkerhetsrelä med lokal återställning * Återställningsknapp ansluten till ljusskyddet. Konfigurering av ljusskyddet ( med DIP-switchar): - Automatisk återställning - EDM inaktiverad *Eftersom anordningen har en inbyggd mutinglampa är det valfritt att ansluta en extern lampa på stift 8. 8 Orion3 Extended I ABB

9 Tekniska specifikationer Godkännanden Funktionssäkerhet SS-EN ISO :2008 PL e, Cat 4 EN :2010 SIL3; PFHD = 8,57 x 10-9 SS-EN 62061:2005/A1:2013 SIL CL 3 Elektriska data Spänningsförsörjning +24 VDC ± 20 % Effektförbrukning, aktiv enhet: Max. 2,5 W (utan last) Kabellängd (för spänningsförsörjning) Max. 70 m Utgångar 2 PNP Kortslutningsskydd 1,4 A vid +55 C Utgångsström Max. 0,5 A/utgång Utgångsspänning PÅ Spänningsförsörjningsvärde mindre än 1 V (min) Utgångsspänning AV Max. 0,2 V Kapacitiv last Max. 2,2 µf vid +24 VDC Ström för extern lampa Min. 20 ma, max. 250 ma Svarstid K1C-050: 11 ms, andra: 12 ms Kontakter 8-polig M12-hankontakt Optik Ljuskälla (λ) Infraröd (860 nm) Upplösning 319,75 519,75 mm Arbetsräckvidd 0,5 8 m utom K2C-090: 0,5 6,5 m Avskärmning av omgivningsljus Enligt IEC :2013 Mekaniska data Drifttemperatur 0 55 C Förvaringstemperatur C Luftfuktighetsområde % (icke-kondenserande) Skyddsklass IP65 (SS-EN 60529:2000) Kapslingsmaterial Målad aluminium Kåpans material PBT Valox 508 Linsens material PMMA Vikt Orion3-4-K1C-050-B 1,3 kg Orion3-4-K2C-080-B 1,8 kg Orion3-4-K2C-090-B 2,1 kg Orion3-4-K2C-120-B 2,6 kg Orion3-4-M1C-050 (passiv) 1,2 kg Orion3-4-M2C-080 (passiv) 1,7 kg Orion3-4-M2C-090 (passiv) 1,9 kg Orion3-4-M2C-120 (passiv) 2,5 kg Anslutning aktiv enhet* Vit (1)** Återställ/godkänn/EDM Brun (2) +24 VDC Grön (3) Mutingsensor A Gul (4) Mutingsensor B Grå (5) OSSD1 Rosa (6) OSSD2 Blå (7) 0 V Röd (8) Mutinglampa * Färger enligt ABB Jokab Safetys standardkablar. ** Se Funktion på nästa sida. ABB I Orion3 Extended 9

10 Tekniska specifikationer Val av funktion med DIP-switchar DIP-switchar Funktion ON (vid leverans) OFF 1 Mutingtimeout 10 min. Oändlig 2 T/X- eller L-muting T/X-muting L-muting 3 Mutingfilter Inaktiverad Aktiverad 4 Återställning av förbikoppling Manuell Automatisk 5 Används inte EDM Inaktiverad Aktiverad 7 Återställning Automatisk Manuell 8 Används inte - - Ritningar med mått Orion3 Extended Aktiv enhet alla dimensioner i mm Passiv enhet alla dimensioner i mm Mått Typ L1 L2 mm mm Orion3-4-K1C-050-B (aktiv enhet) Orion3-4-K2C-080-B (aktiv enhet) Orion3-4-K2C-090-B (aktiv enhet) Orion3-4-K2C-120-B (aktiv enhet) Orion3-4-M1C-050 (passiv enhet) Orion3-4-M2C-080 (passiv enhet) Orion3-4-M2C-090 (passiv enhet) Orion3-4-M2C-090 (passiv enhet) Orion3 Extended I ABB

11 Kontakta oss ABB AB Jokab Safety Varlabergsvägen 11 SE Kungsbacka Tel. +46 (0) Obs. Vi förbehåller oss rätten att göra tekniska ändringar eller ändringar av innehållet i detta dokument utan föregående meddelande. När det gäller inköpsordrar ska de överenskomna uppgifterna gälla. ABB tar inget ansvar överhuvudtaget för eventuella fel eller saknad information i detta dokument. Vi förbehåller oss alla rättigheter i detta dokument och informationen och illustrationerna som finns däri. All reproduktion, spridning till tredje part eller användning av dokumentets innehåll (hela dokumentet eller delar därav) är förbjuden utan skriftligt medgivande från ABB. 9AKK107045A0574 Copyright 2016 ABB Med ensamrätt.
