Orion ljusskydd Minska komplexiteten och spara tid

Transkript

1 Orion ljusskydd Minska komplexiteten och spara tid

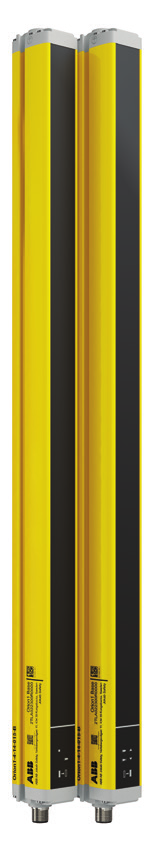

2 Orion-serien - Ett komplett sortiment av ljusridåer och ljusbommar Orion1 Orion2 Orion1 ljusridåer används för finger- eller handdetektion (14 mm och 30 mm), vanligtvis ganska nära den farliga maskinen. Orion2 ljusbommar används för kroppsdetektion, vanligtvis för åtkomstskydd. Med ett driftavstånd på 50 m kan de även användas med Orion speglar. Orion3 Base eller Extended Orion3 ljusbommar används för kroppsdetektion, vanligtvis för åtkomstskydd. Alla Orion-modeller finns tillgängliga som Base och Extended. En aktiv enhet med sändare och mottagare och en passiv enhet med spegel. Orion3 minskar behovet av kabeldragning eftersom endast den aktiva enheten måste anslutas. Extended-modeller Detektion Detektion Lokal reset Lokal reset EDM EDM Muting 2 Orion ljusskydd Base-modeller

3 Minska komplexiteten Inga fler funktioner eller inställningar än nödvändigt. En lokal återställningsknapp kan anslutas direkt till ljusridån: inget behov av kabel mellan återställningsknappen och elskåpet eller av en extra styrmodul. Varje ljusridå kan övervaka kontaktorerna utan extra styrmodul (EDM-funktion). Muting-sensorer är anslutna direkt till Extended-modellerna, utan behov av en extern muting-modul. No dead zone: ljusstrålarna löper utmed hela s längd. Kaskadkoppling med standardenheter, inga separata slav- eller master-enheter. Snabba på installationen Inriktningsindikering och goda optiska toleranser underlättar inriktningen. Roterande fästen förenklar inriktningen ytterligare. M12-kontakter snabbar på kabeldragningen. Blanking När ett objekt tillåts att alltid finnas i detektionszonen under normal drift. Ett finger eller en hand kommer dock att stoppa maskinen. Kodning När ljusskydd ska placeras nära varandra utan att störa varandra. EDM (External device monitoring) Möjlighet att ansluta t.ex. kontaktorer till ljusskydd och ändå uppnå den högsta säkerhetsnivån. Möjlig lokal reset Möjlighet att ansluta en resetknapp till ljusskyddet. Muting När gods får passera igenom ljusskyddet utan att stoppa maskinen men en person inte får det. No dead zone Detekteringsområdet är lika långt som anordningen. Minska stilleståndstiden Eftersom inriktningsnivån visas på enheten, kan inriktningen också förbättras innan ett oönskat stopp inträffar. Omfattande felindikation minskar felsökningstiden. Skyddsrör och linsskydd skyddar anordningarna i tuffa miljöer. Kodad ljussignal skyddar mot inbördes störningar. Orion ljusskydd 3

4 Orion overview Orion1 - Ljusridåer, sändare + mottagare - smal profil Finger Hand kräver specialkablar. Detekteringstyp Finger Hand Finger Hand Upplösning 14 mm 30 mm 14 mm 30 mm Typ 4 Orion xxx-B Orion xxx-B Orion xxx-E Orion xxx-E Skyddad höjd Funktion mm (150 mm steg) xxx= cm (15 cm steg) mm (150 mm steg) xxx= cm (15 cm steg) mm (150 mm steg) xxx= cm (15 cm steg) mm (150 mm steg) xxx= cm (15 cm steg) Räckvidd 6 m 19 m 7 m 20 m Auto/Manuell reset EDM Muting (förbikoppling) Override Integrerad mutinglampa Blanking (fast eller flytande) No dead zone Kodning Kaskadkoppling Glöm inte att beställa Tillbehör Kablar (hon-kontakt på kabeln) Sändare: M12-5 polig Mottagare: M12-8 polig Kablar för sändare (M12-C02PT2T) och mottagare (Blanking eller ingen funktion: M12-C02PT6RB, Muting: M12-C02PT62RM) Sändare: M12-5 polig Mottagare Blanking: M12-12 polig Mottagare Muting: M M12-5 polig Skyddstub Orion WET xxx - Skyddsstativ Orion Stand Orion Stand Linsskydd Orion Shield-xxx - Spegel Orion1 Mirror + Orion Stand + JSM Orion11 Orion1 Mirror + Orion Stand + JSM Orion11 Laserpekare Orion Laser Pointer Orion Laser Pointer Roterande fäste JSM Orion03-4 Orion ljusskydd

5 Orion2 - Ljusbommar, sändare + mottagare - smal profil Orion3 - Ljusbommar, sändare/mottagare + spegelenhet - robust profil Tillbehör Orion Laser Pointer K2-500 K1C-500 JSM Orion03 K3-800 K2C-800 K4-900/K K2C-900/K2C-1200 JSM Orion04 De två enheterna beställs separat. Orion2 Base Orion2 Extended Orion3 Base Orion3 Extended Kropp Kropp JSM Orion05 Orion2-4-Kx-xxx-B Orion2-4-Kx-xxx-E Orion3-4-KyC-xxx-B Orion3-4-KyC-xxx-E K2-050: 500 mm K3-080: 800 mm K4-090: 900 mm K4-120: 1200 mm K2-050: 500 mm K3-080: 800 mm K4-090: 900 mm K4-120: 1200 mm K1C-050: 500 mm K2C-080: 800 mm K2C-090: 900 mm K2C-120: 1200 mm K1C-050: 500 mm K2C-080: 800 mm K2C-090: 900 mm K2C-120: 1200 mm Orion Mirror Kxxx 50 m 50 m 8 m (K2C-090: 6.5m) 8 m (K2C-090: 6.5m) Passiv enhet (spegel) Orion3-4-MyC-xxx Orion Stand Sändare: M12-5 polig Mottagare: M12-8 polig Sändare/mottagare-enhet: M12-8 polig Orion WET Kxxx - Orion Stand Orion Stand Orion Shield-Kxxx - Orion Mirror Kxxx Orion Mirror Kxxx Orion Laser Pointer Orion Laser Pointer JSM Orion04 JSM Orion05 Orion ljusskydd 5

6 Beställningsinformation - Sändare + Mottagare Upplösning Orion B 2TLA022300R mm 150 mm Orion B 2TLA022300R mm 300 mm Orion B 2TLA022300R mm 450 mm Orion B 2TLA022300R mm 600 mm Orion B 2TLA022300R mm 750 mm Orion B 2TLA022300R mm 900 mm Orion B 2TLA022300R mm 1050 mm Orion B 2TLA022300R mm 1200 mm Orion B 2TLA022300R mm 1350 mm Orion B 2TLA022300R mm 1500 mm Orion B 2TLA022300R mm 1650 mm Orion B 2TLA022300R mm 1800 mm Orion B 2TLA022302R mm 150 mm Orion B 2TLA022302R mm 300 mm Orion B 2TLA022302R mm 450 mm Orion B 2TLA022302R mm 600 mm Orion B 2TLA022302R mm 750 mm Orion B 2TLA022302R mm 900 mm Orion B 2TLA022302R mm 1050 mm Orion B 2TLA022302R mm 1200 mm Orion B 2TLA022302R mm 1350 mm Orion B 2TLA022302R mm 1500 mm Orion B 2TLA022302R mm 1650 mm Orion B 2TLA022302R mm 1800 mm Orion2 Base - Sändare + Mottagare Antal strålar Orion2-4-K2-050-B 2TLA022304R mm Orion2-4-K3-080-B 2TLA022304R mm Orion2-4-K4-090-B 2TLA022304R mm Orion2-4-K4-120-B 2TLA022304R mm Orion2 Extended - Sändare + Mottagare Antal strålar Orion2-4-K2-050-E 2TLA022305R mm Orion2-4-K3-080-E 2TLA022305R mm Orion2-4-K4-090-E 2TLA022305R mm Orion2-4-K4-120-E 2TLA022305R mm Orion3 Base - Aktiv enhet Antal strålar Orion3-4-K1C-050-B 2TLA022306R mm Orion3-4-K2C-080-B 2TLA022306R mm Orion3-4-K2C-090-B 2TLA022306R mm Orion3-4-K2C-120-B 2TLA022306R mm Orion3 Extended - Aktiv enhet Antal strålar Orion3-4-K1C-050-E 2TLA022307R mm Orion3-4-K2C-080-E 2TLA022307R mm Orion3-4-K2C-090-E 2TLA022307R mm Orion3-4-K2C-120-E 2TLA022307R mm - Sändare + Mottagare Upplösning Orion E 2TLA022301R mm 300 mm Orion E 2TLA022301R mm 450 mm Orion E 2TLA022301R mm 600 mm Orion E 2TLA022301R mm 750 mm Orion E 2TLA022301R mm 900 mm Orion E 2TLA022301R mm 1050 mm Orion E 2TLA022301R mm 1200 mm Orion E 2TLA022301R mm 1350 mm Orion E 2TLA022301R mm 1500 mm Orion E 2TLA022301R mm 1650 mm Orion E 2TLA022301R mm 1800 mm Orion E 2TLA022303R mm 300 mm Orion E 2TLA022303R mm 450 mm Orion E 2TLA022303R mm 600 mm Orion E 2TLA022303R mm 750 mm Orion E 2TLA022303R mm 900 mm Orion E 2TLA022303R mm 1050 mm Orion E 2TLA022303R mm 1200 mm Orion E 2TLA022303R mm 1350 mm Orion E 2TLA022303R mm 1500 mm Orion E 2TLA022303R mm 1650 mm Orion E 2TLA022303R mm 1800 mm Orion3 - Passiv enhet (spegel) Orion3-4-M1C-050 2TLA022306R mm Orion3-4-M2C-080 2TLA022306R mm Orion3-4-M2C-090 2TLA022306R mm Orion3-4-M2C-120 2TLA022306R mm 6 Orion ljusskydd

7 Tillbehör Orion TP-14 2TLA022310R5200 Orion Teststycke 14 mm Orion TP-30 2TLA022310R5300 Orion Teststycke 30 mm Orion2 Base & Extended Orion3 Base & Extended Orion Laser 2TLA022310R5000 Orion Laser pointer JSM Orion01 2TLA022310R standardfästen för Orion1 & Orion2 JSM Orion02 2TLA022310R standardfästen för Orion3 JSM Orion03 2TLA022310R standardfästen för JSM Orion04 2TLA022310R standardfästen för Orion2 JSM Orion05 2TLA022310R standardfästen för Orion3 JSM Orion06 2TLA022310R0400 Kit för montering av Orion1 & Orion2 i Stand (4 pieces) JSM Orion07 2TLA022310R0500 Kit för montering av Orion1 & Orion2 i Stand (6 pieces) JSM Orion08 2TLA022310R0600 Kit för montering av Orion3 i Stand (4 pieces) JSM Orion09 2TLA022310R0700 Kit för montering av Orion3 i Stand (6 pieces) JSM Orion11 2TLA022310R0900 Kit för montering av Orion1 Mirror i Stand Orion WET* Skyddstub Orion Shield* Linsskydd Orion Mirror K* Speglar i stativ Orion1 Mirror* Speglar för montering i Orion Stand med 1 kit JSM Orion11 Orion Stand* Skyddsstativ Orion Stand Plate 2TLA022312R5000 Orion Plate kit för justering av skyddsstativ * Dessa tillbehör finns tillgängliga i olika storlekar. Mer information på Kablar M12-C02PT2T 2TLA022315R0100 Sändarkabel för M12-C02PT6RB 2TLA022315R0200 Mottagarkabel för vid ingen muting M12-C02PT62RM 2TLA022315R0300 Mottagarkabel för vid muting PT-C1PT 2TLA022315R1000 Kaskadkopplingskabel för, 1 m PT-C05PT 2TLA022315R1100 Kaskadkopplingskabel för, 0.5 m PT-C005PT 2TLA022315R1200 Kaskadkopplingskabel för, 0.05 m Orion2 Base & Extended Orion3 Base & Extended M12-C61 2TLA020056R0000 Rak M12-5 kontakt hona med 6 m skärmad kabel M12-C101 2TLA020056R1000 Rak M12-5 kontakt hona med 10 m skärmad kabel M12-C201 2TLA020056R1400 Rak M12-5 kontakt hona med 20 m skärmad kabel M12-C63 2TLA020056R3000 Rak M12-8 kontakt hona med 6 m skärmad kabel M12-C103 2TLA020056R4000 Rak M12-8 kontakt hona med 10 m skärmad kabel M12-C203 2TLA020056R4100 Rak M12-8 kontakt hona med 20 m skärmad kabel M12-C65 2TLA020056R7200 Rak M12-12 kontakt hona med 6 m skärmad kabel M12-C105 2TLA020056R7300 Rak M12-12 kontakt hona med 10 m skärmad kabel M12-C205 2TLA020056R7500 Rak M12-12 kontakt hona med 20 m skärmad kabel Orion ljusskydd 7
