HBA. Monteringsanvisning LEGION Ljusramp. Längder: 762 mm, 914 mm, 1092 mm, 1245mm, 1372 mm, 1524mm.

Transkript

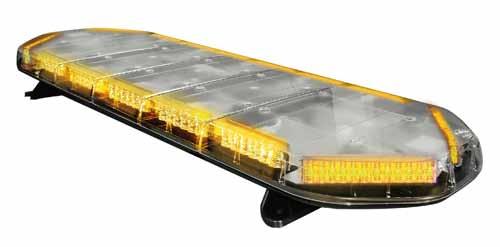

1 HBA Professionella produkter - för säkerhets skull! Monteringsanvisning LEGION Ljusramp Längder: 762 mm, 914 mm, 1092 mm, 1245mm, 1372 mm, 1524mm HBA Fordonsteknik AB Fågelviksvägen Norsborg vxl order info@hba.nu order@hba.nu

2 Innehållsförteckning - Innan Montering - Anslutning och Funktioner - Takinstallation standardfäste justerbart fäste permanent montering strap kit montering planmontering, smal fot Innan Montering För att förebygga skador på ljusrampen och utrustningen, kontrollera alltid att de verktyg som används fungerar som dom ska samt planera noggrant var ljusrampen ska monteras och kopplas in. 1. Kontrollera att ljusrampen passar på det tilltänkta fordonet 2. Fastslå: - var ljusrampen ska monteras - var kablarna tillhörande ljusrampen ska dras OBSERVERA! Var försiktig när kablar dras i närhet av krockkuddar så de inte stör dess funktion 3. Separera all elektronisk utrustning från tvåvägsradio 4. För att undvika att radion störs ut, montera ljusrampen minst 50cm från tvåvägsradio antennen 5. Ta bort flisor från borrade hål och använd gummigenomförning där kablar ska dras. Detta för att undvika kortslutning Anslutning och funktioner KABLAGE LEGION TILL +VDC (40A SÄKRING) STYRKABEL SVART BRUN GRÅ ORANGE BLÅ GUL GRÖN LILA Funktionskabel ansluts till +VDC. JORD R65 Blinkmönster, E-Godkänt Ingen funktion Sekundära varningsljus1 (endast framåt) Sekundära varningsljus 2 (framåt och bakåt) Ändring av blinkmönster Dag/Natt justering Ingen funktion Sekundära varningsljus1 (endast bakåt) OBSERVERA! De sekundära varningsljusen kan styras individuellt och behöver ej anslutas för att rampen ska klassas som E-godkänd. 1

3 Inkoppling med kontrollpanel För att förenkla hanteringen av ljusrampen kan en kontrollpanel, 14-SCP-4S kopplas in. Då styrs blinkmönster och ändring av blinkmönster via en knappsats som monteras på lämpligt ställe i fordondet. Avser längder: 762 mm, 914 mm, 1092mm, 1245 mm, 1372 mm och 1524 mm KABLAGE LEGION 14-SCP-4S TILL +VDC (6A SÄKRING) STYRKABEL SVART BRUN GRÅ ORANGE BLÅ GUL GRÖN LILA TILL +VDC (40A SÄKRING) JORD BLÅ R65, E-Godkänt blinkmönster GRÖN Sekundärt varningsljus GUL Ändring blinkmönster ORANGE Dag/Natt justering Dag/Natt justering Sekundärt varningsljus R65 E-godkänt mönster Ändring blinkmönster Inkopplingen ovan är ett förslag. ÖVRIGA KABLAR ANSLUTS EJ TILL RAMPEN Avser längder: 914 mm, 1092mm, 1245 mm, 1372 mm och 1524 mm Modeller tillverkade innan KABLAGE LEGION 14-SCP-4S STYRKABEL MATNINGSKABEL SVART SVART BRUN ROSA GRÅ ORANGE BLÅ BRUN-SVART ORANGE-SVART BLÅ- SVART GUL GRÖN -SVART GUL- SVART GRÖN- SVART LILA TILL +VDC (40A SÄKRING) JORD TILL +VDC (6A SÄKRING) BLÅ R65, E-Godkänt blinkmönster GRÖN Sekundärt varningsljus GUL Ändring blinkmönster ORANGE Dag/Natt justering Inkopplingen ovan är ett förslag. Dag/Natt justering Sekundärt varningsljus R65 E-godkänt mönster Ändring blinkmönster ÖVRIGA KABLAR ANSLUTS EJ TILL RAMPEN 2

4 E-godkännande För att rampen ska klassas som E-godkänd måste BRUN kabel ALLTID vara ansluten. Det finns sex godkända R65 blinkmönster att välja mellan. Se Tabell 1 för vilka. OBSERVERA: Orange varningsljus. Reglerna i VVFS säger att Fordon av 1984 eller senare års modell som förses med varningslykta skall ha en från förarplatsen väl synlig kontrollampa som visar fast orangegult ljus när lyktan är tillkopplad Kontrollampa orange 12V Kontrollampa orange 24V Avsäkring Använd tabellen nedan när du väljer säkring till rampen. Artnr 12V 6LED St 12V 12LED St Total Amp x 1,5 Säkring (A) 14-LA ,00 6 1, ,4 18, LA , , ,4 24, LA , , ,4 30, LA , , ,4 33, V 6LED St 24V 12LED St 14-LA ,50 6 0,80 4 6,2 9, LA , ,80 4 8,2 12, LA , , ,2 15, LA , , ,2 16,8 20 3

5 Strömkablar 1. Installera en 40A säkring (medföljer ej) på slutet av den A kabeln, anslut sen till batteriet 2. Jorda den SVARTA kabeln i närheten av batteriet. OBSERVERA: Kontrollera att strömkablarna är ordentligt anslutna till strömkällan. Styrkabel 1. Dra styrkablarna mot instrumentbrädan till kontrollpanelen (medföljer ej) 2. Anslut kablar till kontrollpanelen. ECE R65 Blinkmönster Aktivera R65 blinkmönster genom att koppla +VDC till den BRUNA kabeln. Detta aktiverar endast ljusrampens yttre sektioner. Det finns sex olika blinkmönster att välja mellan (se tabell 1). För ändring av blinkmönster anslut GUL kabel till +VDC - I ett kort ögonblick för nästa blinkmönster - I mer än 5 sekunder för leveransläget FP#0 OBSERVERA: R65 blinkmönster har prioritet över andra blinkmönster. Sekundärt varningsljus 1 & 2 Ljusrampens mittsektion kan ställas in i olika varningsmönster. Anslut +VDC till: - kabel för sekundärt varningsljus 1, endast bakåt. - ORANGE kabel för sekundärt varningsljus 1, endast framåt. - BLÅ kabel för sekundärt varningsljus 2, framåt och bakåt. Ändring av blinkmönster 1 & 2 Välj blinkmönster enligt tabell 2 nedan. För ändring av blinkmönster anslut GUL kabel till +VDC - I ett kort ögonblick för nästa blinkmönster (se tabell 2) - I mer än 5 sekunder för leveransläget FP#0 Gruppering I mönster 1 & 2 kan grupperingen av lysdiodmoduler ändras. Anslut GUL kabel till +VDC i 2-4 sekunder. Se tabell 3 för alternativ. OBSERVERA: För Dag/Natt justering, anslut +VDC till GRÖN kabel. TABELL 2 Blinkmönster sekundärt varningsljus TABELL 1 R65 Blinkmönster TABELL 3 Gruppering av lysdiodmoduler 4

6 Takinstallation Standardfäste 1. Vänd försiktigt på ljusrampen 2. Placera fästet över skruvarna 3. Trä på låsbricka och låsmutter på skruven. Dra åt skruvarna, men inte mer än att det går att justera fästet. Gummifot Låsmutter Låsbricka Fotfäste Vy av ljusrampen upp och ner Justerbart fäste 1. Vänd försiktigt på ljusrampen 2. Placera fästet över skruvarna 3. Trä på låsbricka och låsmutter på skruven. Dra åt skruvarna, men inte mer än att det går att justera fästet. Gummifot Låsmutter Låsbricka Fotfäste 5 Vy av ljusrampen upp och ner

7 Permanent montering Permanent installation av ljusrampen på fordonets tak: 1. Placera ljusrampen på fordonets tak där den önskas monteras. Ljusrampen monteras vanligen centrerad på dörrarnas mittstolpe (B stolpe). 2. Justera fotfästet tills fötterna är nära kanten på taket. Kontrollera att ljusrampen och fästet är centrerat på taket. 3. Se till att ljusrampen är horisontell. 4. Använd fästet som mall och markera två hål för borrning på varje sida. 5. Vänd ljusrampen försiktigt upp och ner, och dra åt muttrarna som håller fästet på plats. OBSERVERA: Innan du borrar i ett fordon, försäkra dig om att båda sidorna om ytan är fria från föremål som kan ta skada. 6. Borra fyra hål. 7. Placera ljusrampen på monteringsytan och linjera hålen i fästet med de borrade hålen. 8. Säkra ljusrampen med medföljande bultar. Fotfäste Fordonets tak Ljusrampen sedd framifrån OBSERVERA: Kontrollera ljurampen och fästet med jämna mellanrum. 6

8 Strap Kit Montering Installation av ljusrampen på fordonets tak: 1. Placera ljusrampen på fordonets tak där den önskas monteras. Ljusrampen monteras vanligen centrerad på dörrarnas mittstolpe (B stolpe). OBSERVERA: Om fästet är felaktigt positionerat kan det läcka in vatten i fordonet. Montera därför fästet över dörrarnas mittstolpe (B stolpe). 2. Bestäm var fästet ska monteras på fordonet. 3. Placera fästet på fordonets tak enligt bilden nedan. 4. Använd fästet som mall och markera hål för borrning. 5. Borra hål. 6. Använd silikon (medföljer ej) för att täta runt hålen innan fästet monteras. 7. Fäst med plåtskruv. 8. Placera ljusrampen på fordonets tak, linjera hålen i fästet med fästskruvarna på ljusrampen. 9. Stick in justeringsbulten i hålet på fästet, ända in till fotfästets hål. 10. Dra åt bultarna. Justeringsbult Fotfäste Fäste Fordonets tak Plåtskruv Ljusrampen sedd framifrån OBSERVERA: Kontrollera ljurampen och fästet med jämna mellanrum. 7

9 Planmontage, smal fot Smalt fäste är standard och levereras tillsammans med ljusrampen. 1. Vänd försiktigt på ljusrampen 2. Placera fästet över skruvarna 3. Trä på låsbricka och låsmutter på skruven. Dra åt skruvarna, men inte mer än att det går att justera fästet. Fäste Låsbricka Låsmutter 4. Placera ljusrampen på ytan där den önskas monteras. 5. Justera fästet så att fästbygeln är nära kanten på ljurampen. 6. Använd fästet som mall och markera hål för borrning på varje sida. 7. Säkra ljusrampen och fästbygeln med medföljande skruvar. OBSERVERA: Innan du borrar i ett fordon, försäkra dig om att båda sidorna om ytan är fria från föremål som kan ta skada. 8. Borra hål 9. Placera ljusrampen på monteringsytan och linjera hålen i fästet med de borrade hålen. 10. Säkra ljusrampen med medföljande bultar. Fäste Plan monteringsyta Bricka Låsbricka Låsmutter 8
