1 Professionella produkter - för säkerhets skull Utg. 4 Extraljus LED XENON Halogen LED positionsljus LED extraljusramper Helljusbild Fjärrljusbild (Pencil Beam) Extraljusfästen Extraljuskablage Tillbehör Fordonsteknik AB, Fågelviksvägen 18-20, Norsborg tel , fax , info@hba.nu

2 LED Extraljus 9 med LED positionsljus Ett E-godkänt 9 extraljus i LED från Maxtel. Helljusbilden ger ett brett och kraftfullt ljus. Fjärrljusbilden (Pencil Beam) har en mycket långlysande ljusbild. En bra kombination är att ha två helljusbilder och en fjärrljusbild. Det ger ett brett och långt ljus. Detta robusta extraljus har ett kraftigt hus i gjutet aluminium i svart utförande. 6 st LED CREE dioder och smart linsoptik ger lampan ett effektivt ljus. Både helljus- och Pencil Beam lamporna har LED positionsljus. 220mm 109mm 8-5/8" 4-1/4" 235mm 9-1/4" 12-JL9310 Helljusbild 12-JL9315 Fjärrljusbild (Pencil Beam) Fakta E-godkänd, ECE R112, R7 Helljusbild eller fjärrljusbild (Pencil Beam) Gjutet aluminiumhus 12/30 V Effekt huvudstrålkastare 44 W Effekt LED positionsljus 2 W Strömförbrukning: 3,2 A vid 13,2 V 1,6 A vid 26,4 V -38ºC till +50ºC Skyddsklass IP67 Vikt 2,32 kg EMC-godkänd, R10 Referenstal 17,5 2 Artikelnr. Benämning 12-JL9310 Helljusbild 9, E-godkänd LED, 12/24 V 12-JL9315 Fjärrljusbild (Pencil Beam) 9, LED, 12/24 V Stenskottsskydd 9 i plast klar lins Stenskottsskydd 9 i plast blå lins info@hba.nu

3 LED Extraljusramper E-godkända Maxtel LED extraljusramper. En kraftigt E-godkänd LED extraljusramp i robust utförande. Extraljuset är uppbyggt i moduler om 6 st 10 W CREE dioder och finns i fyra längder baserat på en till fyra moduler, 319, 640, 920 och 1270 mm. Extraljusramperna har en E-godkänd helljusbild som ger ett brett och kraftfullt ljus. För att sitta säkert har ramperna robusta rostfria fästen som är justerbara med den medföljande insexnyckeln. Fästet är vändbart. Huset är av gjutet aluminium. 12-JL9210 Enkel höjdjustering med unik justerskruv. 12-JL JL9240 Fakta E-godkänd, ECE R112, R7 Helljusbild Gjutet aluminiumhus 12/30 V Strömförbrukning/modul: 4 A vid 13,2 V 2 A vid 24 V -38ºC till +50ºC Skyddsklass IP67 Vikt 2,6/4,6/6,4/8,4 kg EMC-godkänd, R10 Referenstal 17,5/modul Artikelnr. 12-JL JL JL JL9240 Benämning Helljusbild E-godkänd, 12/24 V 6 dioder, 319 mm, 60 W, 4050 lumen Helljusbild E-godkänd, 12/24 V 12 dioder, 640 mm, 120 W, 8100 lumen Helljusbild E-godkänd, 12/24 V 18 dioder, 920 mm, 180 W, lumen Helljusbild E-godkänd, 12/24 V 24 dioder, 1270 mm, 240 W, lumen info@hba.nu 3

4 LED Extraljusramper kurvade Kurvade LED extraljusramper med dubbla rader av 3 W högeffektiva CREE dioder. 12/24 V med mycket kraftfullt ljus, från lumen till lumen. Ramperna har kombinerad ljusbild med närljus och fjärrljus som tack vare extraljusrampens kurvade form ger ett brett, jämnt och kraftfullt ljus både i närområdet och långt bort! Finns i fyra längder, 567 mm, 818 mm, 1069 mm och 1342 mm (mått utan fästet). Extraljusrampen som är 567 mm passar till nummerplåtsfästen då en nummerplåt är 500 mm bred. Huset är i gjutet aluminium som pulverlackerats svart. Linsen är av slagtålig polykarbonat som klarar mycket påfrestningar. För bra och säker anslutning har extraljusrampen DT-kontakt på utgående kabeln U U Fakta Kombi-ljusbild 3 W CREE dioder Ger 10200/15300/20400/24480 lumen Effekt: se artikelrutan nedan -45º C till +70º C Skyddsklass IP67 Gjutet aluminiumhus DT-kontakt 4 Artikelnr. Benämning U Kombi-ljusbild, 12/24 V, 40 dioder, 567 mm, kurvad, 120 W, lumen U Kombi-ljusbild, 12/24 V, 60 dioder, 818 mm, kurvad, 180W, lumen U Kombi-ljusbild, 12/24 V, 80 dioder, 1069 mm, kurvad, 240 W, lumen U Kombi-ljusbild, 12/24 V, 96 dioder, 1342 mm, kurvad, 288 W, lumen info@hba.nu

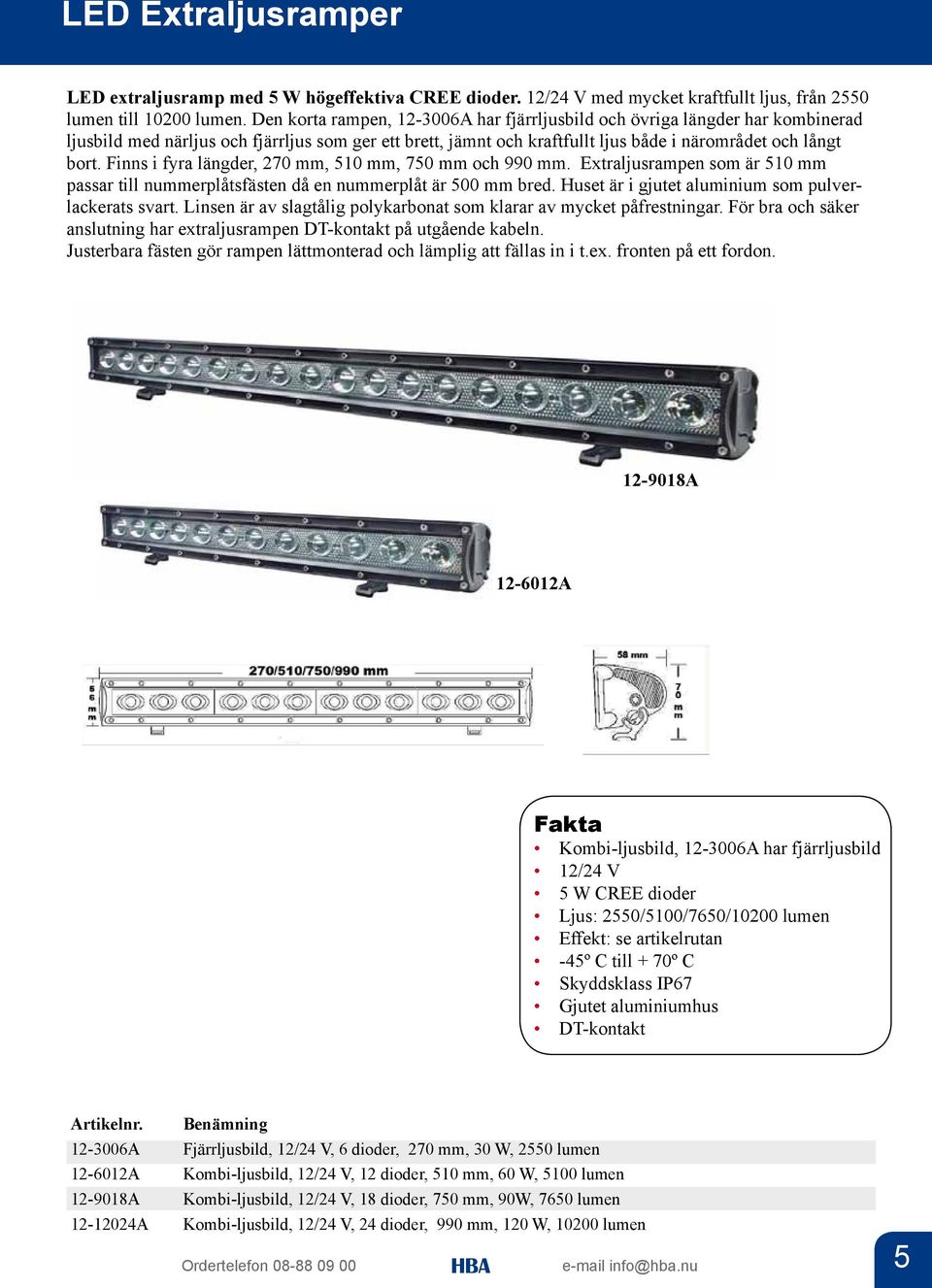

5 LED Extraljusramper LED extraljusramp med 5 W högeffektiva CREE dioder. 12/24 V med mycket kraftfullt ljus, från 2550 lumen till lumen. Den korta rampen, A har fjärrljusbild och övriga längder har kombinerad ljusbild med närljus och fjärrljus som ger ett brett, jämnt och kraftfullt ljus både i närområdet och långt bort. Finns i fyra längder, 270 mm, 510 mm, 750 mm och 990 mm. Extraljusrampen som är 510 mm passar till nummerplåtsfästen då en nummerplåt är 500 mm bred. Huset är i gjutet aluminium som pulverlackerats svart. Linsen är av slagtålig polykarbonat som klarar av mycket påfrestningar. För bra och säker anslutning har extraljusrampen DT-kontakt på utgående kabeln. Justerbara fästen gör rampen lättmonterad och lämplig att fällas in i t.ex. fronten på ett fordon A A Fakta Kombi-ljusbild, A har fjärrljusbild 5 W CREE dioder Ljus: 2550/5100/7650/10200 lumen Effekt: se artikelrutan -45º C till + 70º C Skyddsklass IP67 Gjutet aluminiumhus DT-kontakt Artikelnr. Benämning A Fjärrljusbild, 12/24 V, 6 dioder, 270 mm, 30 W, 2550 lumen A Kombi-ljusbild, 12/24 V, 12 dioder, 510 mm, 60 W, 5100 lumen A Kombi-ljusbild, 12/24 V, 18 dioder, 750 mm, 90W, 7650 lumen A Kombi-ljusbild, 12/24 V, 24 dioder, 990 mm, 120 W, lumen info@hba.nu 5

6 HP TEC LED Extraljusramper 10 W HP TEC LED extraljusramper 10 W lysdioder LED extraljusramper, med 10 W CREE lysdioder, ger ett kraftigt vitt ljus. Fjärrljusbild, S, (Pencil Beam) ger ett långt och kraftfullt ljus. Kombi-ljusbild, FSF, är en kombination av fjärrljus och närljus i samma extraljusramp. Finns i två längder, med 6 st fjärrljus och 4 st närljus eller 12 st fjärrljus och 8 st närljus. Med en kombi-ljusbild får man ett mycket effektivt ljus som lyser både i närområdet och långt bort. Rampen har ett robust hus i aluminium, är mycket tålig och vattentät. Levereras med 20 cm utgående kabel med DT-kontakt. Tillhörande honkontakt ingår WSB6-S LED HP TEC extraljusramp med 6 st 10 W LED. Med fjärrljusbild som ger kraftigt ljus med lång räckvidd. 60 W 5400 lumen. Längd 305 mm WSB8-S LED HP TEC extraljusramp med 8 st 10 W LED. Med fjärrljusbild som ger kraftigt ljus med lång räckvidd. 80 W 7200 lumen. Längd 425 mm. Utrustad med 18-10WSB10-FSF kombi-ljusbild WSB10-S LED HP TEC extraljusramp med 10 st 10 W LED. Med fjärrljusbild som ger kraftigt ljus med lång räckvidd. 100 W 9000 lumen. Längd 520 mm WSB10FSF LED HP TEC extraljusramp med kombi-ljusbild, 4 närljus och 6 fjärrljusbild som ger maximalt ljus, bra spridning och långt ljus. 100 W 9000 lumen. Längd 520 mm. Måttskiss HP TEC 10 W lysdioder WSB20FSF LED HP TEC extraljusramp med kombi-ljusbild, 8 närljus och 12 fjärrljus som ger maximalt ljus, bra spridning och långt ljus. 200 W lumen. Längd 988 mm. 6 Artikelnr. Benämning 18-10WSB6-S Fjärrljusbild, 12/24 V, 6 dioder, 304 mm, 60 W, 5400 lumen 18-10WSB8-S Fjärrljusbild, 12/24 V, 8 dioder, 425 mm, 80 W, 7200 lumen 18-10WSB10-S Fjärrljusbild, 12/24 V, 10 dioder, 520 mm, 100 W, 9000 lumen 18-10WSB10FSF Kombi-ljusbild, 12/24 V, 10 dioder, 520 mm, 100 W, 9000 lumen 18-10WSB20FSF Kombi-ljusbild, 12/24 V, 20 dioder, 988 mm, 200 W, lumen info@hba.nu

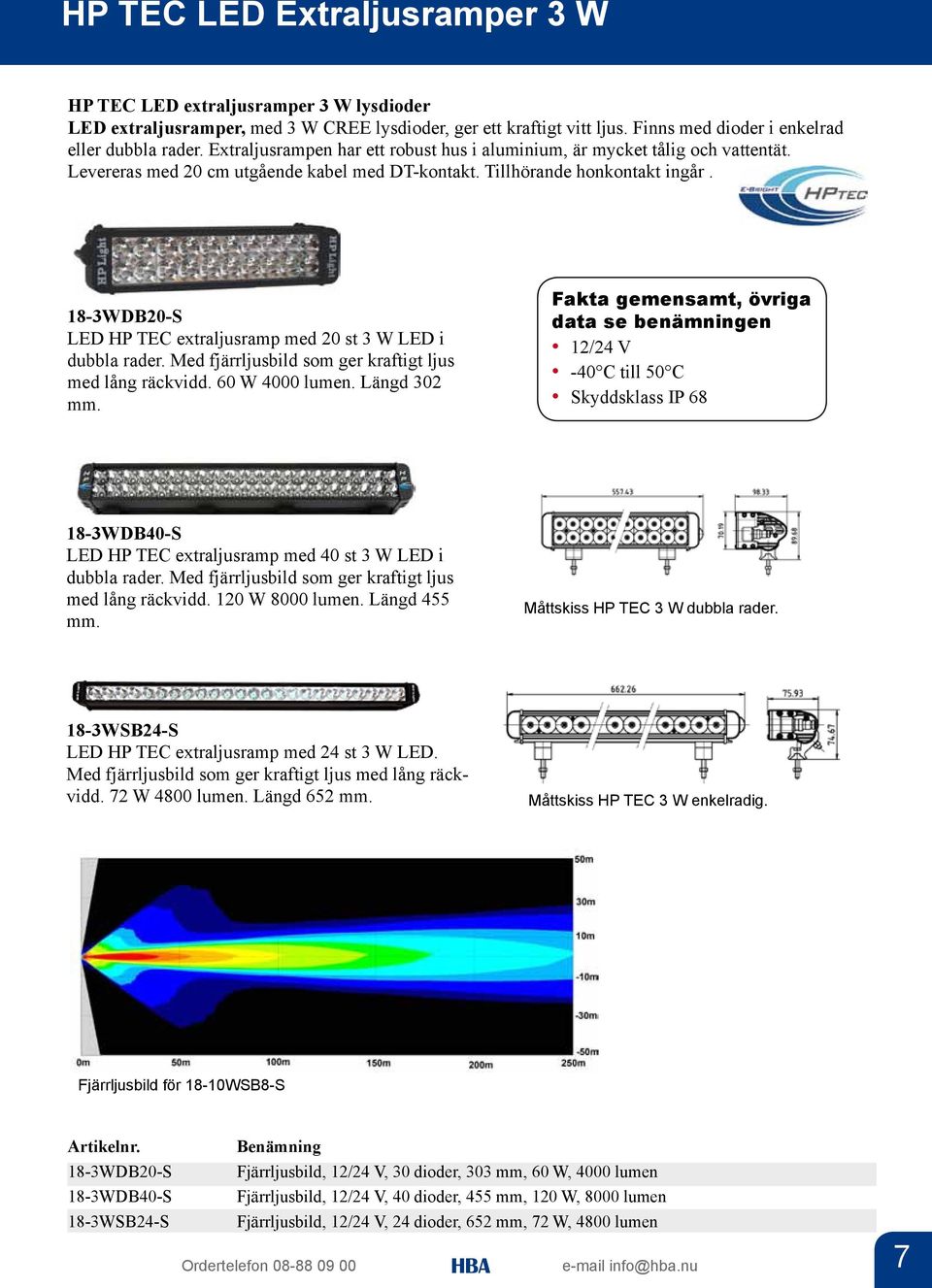

7 HP TEC LED Extraljusramper 3 W HP TEC LED extraljusramper 3 W lysdioder LED extraljusramper, med 3 W CREE lysdioder, ger ett kraftigt vitt ljus. Finns med dioder i enkelrad eller dubbla rader. Extraljusrampen har ett robust hus i aluminium, är mycket tålig och vattentät. Levereras med 20 cm utgående kabel med DT-kontakt. Tillhörande honkontakt ingår. 18-3WDB20-S LED HP TEC extraljusramp med 20 st 3 W LED i dubbla rader. Med fjärrljusbild som ger kraftigt ljus med lång räckvidd. 60 W 4000 lumen. Längd 302 mm. Fakta gemensamt, övriga data se benämningen -40 C till 50 C Skyddsklass IP WDB40-S LED HP TEC extraljusramp med 40 st 3 W LED i dubbla rader. Med fjärrljusbild som ger kraftigt ljus med lång räckvidd. 120 W 8000 lumen. Längd 455 mm. Måttskiss HP TEC 3 W dubbla rader. 18-3WSB24-S LED HP TEC extraljusramp med 24 st 3 W LED. Med fjärrljusbild som ger kraftigt ljus med lång räckvidd. 72 W 4800 lumen. Längd 652 mm. Måttskiss HP TEC 3 W enkelradig. Fjärrljusbild för 18-10WSB8-S Artikelnr. 18-3WDB20-S 18-3WDB40-S 18-3WSB24-S Benämning Fjärrljusbild, 12/24 V, 30 dioder, 303 mm, 60 W, 4000 lumen Fjärrljusbild, 12/24 V, 40 dioder, 455 mm, 120 W, 8000 lumen Fjärrljusbild, 12/24 V, 24 dioder, 652 mm, 72 W, 4800 lumen info@hba.nu 7

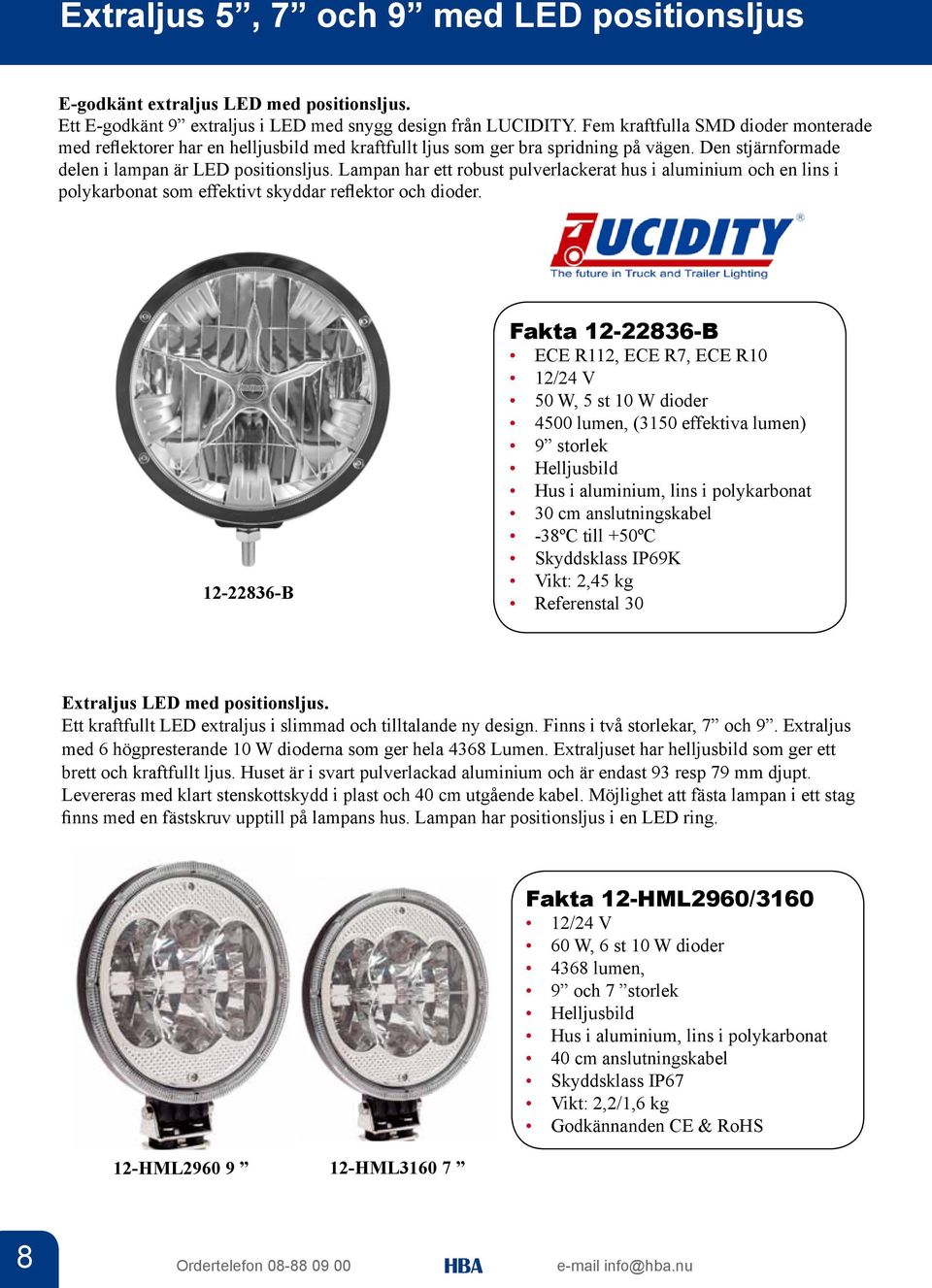

8 Extraljus 5, 7 och 9 med LED positionsljus E-godkänt extraljus LED med positionsljus. Ett E-godkänt 9 extraljus i LED med snygg design från LUCIDITY. Fem kraftfulla SMD dioder monterade med reflektorer har en helljusbild med kraftfullt ljus som ger bra spridning på vägen. Den stjärnformade delen i lampan är LED positionsljus. Lampan har ett robust pulverlackerat hus i aluminium och en lins i polykarbonat som effektivt skyddar reflektor och dioder B Fakta B ECE R112, ECE R7, ECE R10 50 W, 5 st 10 W dioder 4500 lumen, (3150 effektiva lumen) 9 storlek Helljusbild Hus i aluminium, lins i polykarbonat 30 cm anslutningskabel -38ºC till +50ºC Skyddsklass IP69K Vikt: 2,45 kg Referenstal 30 Extraljus LED med positionsljus. Ett kraftfullt LED extraljus i slimmad och tilltalande ny design. Finns i två storlekar, 7 och 9. Extraljus med 6 högpresterande 10 W dioderna som ger hela 4368 Lumen. Extraljuset har helljusbild som ger ett brett och kraftfullt ljus. Huset är i svart pulverlackad aluminium och är endast 93 resp 79 mm djupt. Levereras med klart stenskottskydd i plast och 40 cm utgående kabel. Möjlighet att fästa lampan i ett stag finns med en fästskruv upptill på lampans hus. Lampan har positionsljus i en LED ring. 12-HML HML Fakta 12-HML2960/ W, 6 st 10 W dioder 4368 lumen, 9 och 7 storlek Helljusbild Hus i aluminium, lins i polykarbonat 40 cm anslutningskabel Skyddsklass IP67 Vikt: 2,2/1,6 kg Godkännanden CE & RoHS 8 info@hba.nu

9 LED Extraljus 5, 7 och 9 med LED positionsljus LED extraljus med 5 W högeffektiva CREE dioder. Extraljuset finns i två format, 5 och 7. 5 extraljuset har 9 st dioder och ger 45 W. 7 har 12 st dioder och ger 60 W. Extraljuset har fjärrljusbild som ger ett brett och kraftfullt ljus. Båda modellerna har ett kraftigt fäste som är justerbart i höjdled samt 40 cm utgående kabel. Kromad sarg, pulverlackerat hus i aluminium och lins i slagtålig polykarbonat. 12/24 V R-60W R-45W Fakta R/6012R 5 45 W 9 st 5 W dioder 7 60 W 12 st 5 W dioder 3060/4080 lumen Fjärrljusbild Hus i aluminium, lins i polykarbonat 40 cm anslutningskabel Skyddsklass IP67-40ºC till +80ºC Vikt: 2,1/1,5 kg Godkännanden CE & RoHS Måttskisser: Måttskiss B Måttskiss R-45W Måttskiss 12-HML2960 Måttskiss 12-HML3160 Måttskiss R-60W Artikelnr B 12-HML HML R-45W R-60W 12-SS SS3160 Benämning Extraljus 9, 5 dioder 50 W, 12/24 V, E-godkänd, med LED positionsljus Extraljus 9 6 dioder 60 W, 12/24V, med LED positionsljus Extraljus 7 6 dioder 60 W, 12/24 V, med LED positionsljus Extraljus 5 9 dioder 45 W, 3060 lumen, 12/24 V Extraljus 7 12 dioder 60 W, 4080 lumen, 12/24 V Stenskottsskydd 9 till HML2960 Stenskottsskydd 7 till HML3160 info@hba.nu 9

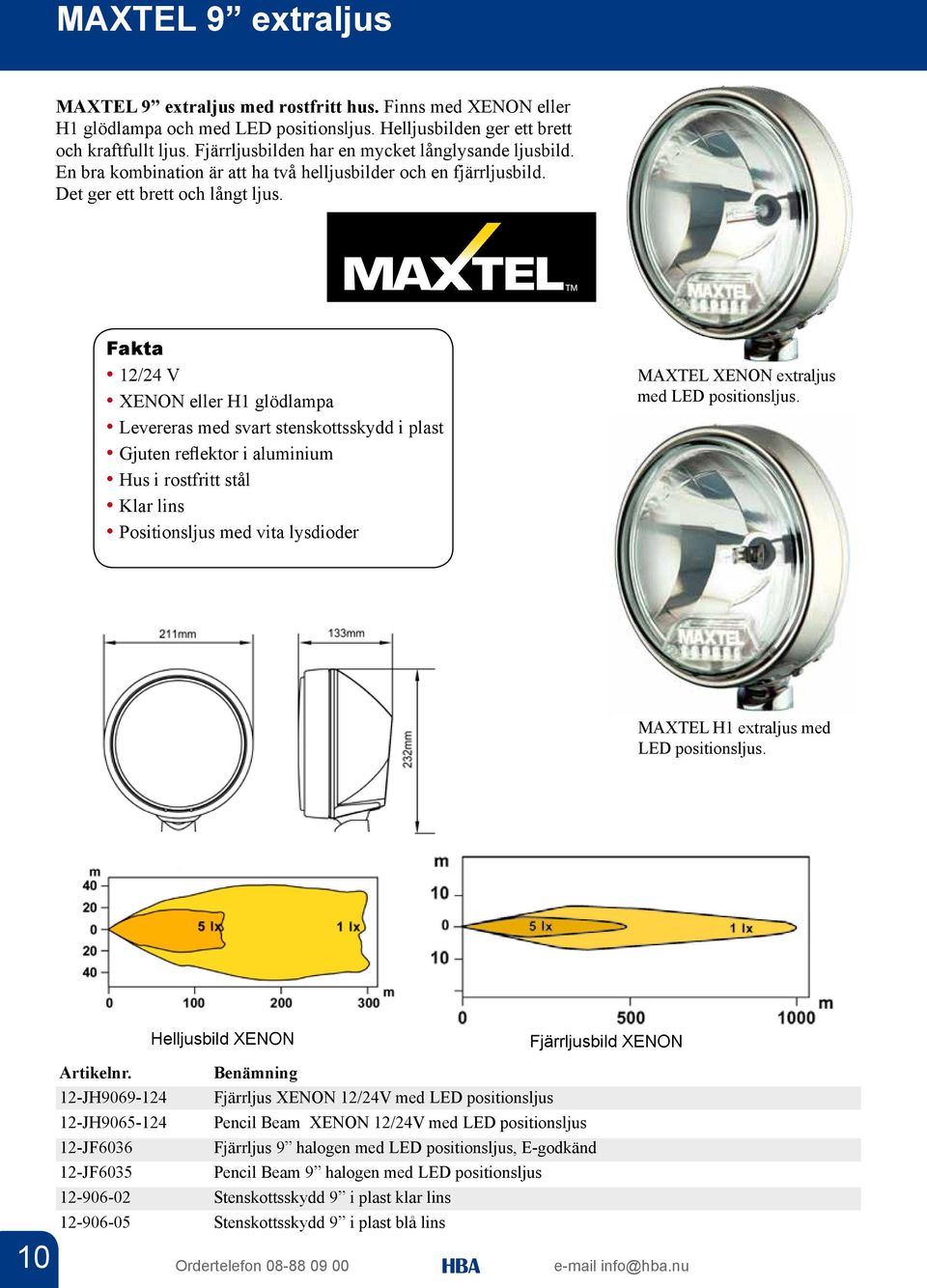

10 MAXTEL 9 extraljus MAXTEL 9 extraljus med rostfritt hus. Finns med XENON eller H1 glödlampa och med LED positionsljus. Helljusbilden ger ett brett och kraftfullt ljus. Fjärrljusbilden har en mycket långlysande ljusbild. En bra kombination är att ha två helljusbilder och en fjärrljusbild. Det ger ett brett och långt ljus. Fakta XENON eller H1 glödlampa Levereras med svart stenskottsskydd i plast Gjuten reflektor i aluminium Hus i rostfritt stål Klar lins Positionsljus med vita lysdioder MAXTEL XENON extraljus med LED positionsljus. MAXTEL H1 extraljus med LED positionsljus. Helljusbild XENON Fjärrljusbild XENON 10 Artikelnr. Benämning 12-JH Fjärrljus XENON 12/24V med LED positionsljus 12-JH Pencil Beam XENON 12/24V med LED positionsljus 12-JF6036 Fjärrljus 9 halogen med LED positionsljus, E-godkänd 12-JF6035 Pencil Beam 9 halogen med LED positionsljus Stenskottsskydd 9 i plast klar lins Stenskottsskydd 9 i plast blå lins info@hba.nu

11 Fästen och extraljuskablage 12-2X1R Rostfritt extraljusfäste universal för två extraljus med max diameter 340 mm. Passar också MAXTEL extraljusramp 12-JL9210 och alla extraljusramper med justerbart fäste. Fästet har sju punktfästen och fyra spårfästen. Tillverkad i rostfritt stål. Längd 39 cm, bredd 9 cm. 12-V Universellt extraljusfäste för tre extraljus, max diameter 225 mm. Passar också extraljusramper med justerbart fäste. Fästet monteras i bilens krockbalk med hjälp av medföljande monteringssats. Passar de flesta bilar där skylten inte är mycket försänkt eller kraftigt välvd och där stötfångaren inte sticker ut ovanför nummerskylten. Tillverkad i rostfritt stål. Längd 68 cm, djup 12 cm, rördiameter 60 mm. 12-3X2R Rostfritt extraljusfäste för tre extraljus med max diameter 230 mm. Passar också MAXTEL extraljusramp 12-JL9220 och alla extraljusramper med justerbart fäste. Fästet har sju punktfästen och fyra spårfästen. Tillverkad i rostfritt stål. Längd 51 cm, bredd 9 cm. 12-8HG116 Extraljusstag mm Platt Rostfritt 12-E36 Extraljuskablage med säkring för max 30 A/360 W kontinuerlig drift. Matarkabeln är 4 mm 2 och kablarna till extraljusen är 2,5 mm V Universellt extraljusfäste för tre extraljus, max diamter 225 mm. Passar också extraljusramper med justerbart fäste. Monteras bakom nummerskylten. Passar endast EU-skyltar och passar endast om skylten inte är mycket försänkt eller kraftigt välvd och stötfångaren inte sticker ut ovanför nummerskylten. Tillverkad i rostfritt stål. Längd 55 cm, djup 11 cm, rördiameter 20 mm. 12-JX-FÄSTE Extraljusfäste för MB Sprinter och VW Crafter. För två extraljus, max diameter 340 mm. Passar också MAXTEL extraljusramp 12-JL9210. Förborrade hål finns på fotsteget i fronten. Tillverkad i rostfritt stål. Innehåller fäste samt distanser. Artikelnr. 12-2X1R 12-3X2R 12-V V JX-FÄSTE 12-8HG E E36-12B Benämning Extraljusfäste universal, för två extraljus, rostfritt Extraljusfäste universal, för tre extraljus, rostfritt Extraljusfäste universal Extaljusfäste universal för nummerplåt Extraljusfäste rostfritt, för MB Sprinter och VW Crafter Extraljusstag platt rostfritt justerbar längd, mm Extraljuskablage för två extraljus, 12 V 30 A 360 W Extraljuskablage för tre extraljus, 12 V 30 A 360 W info@hba.nu 11

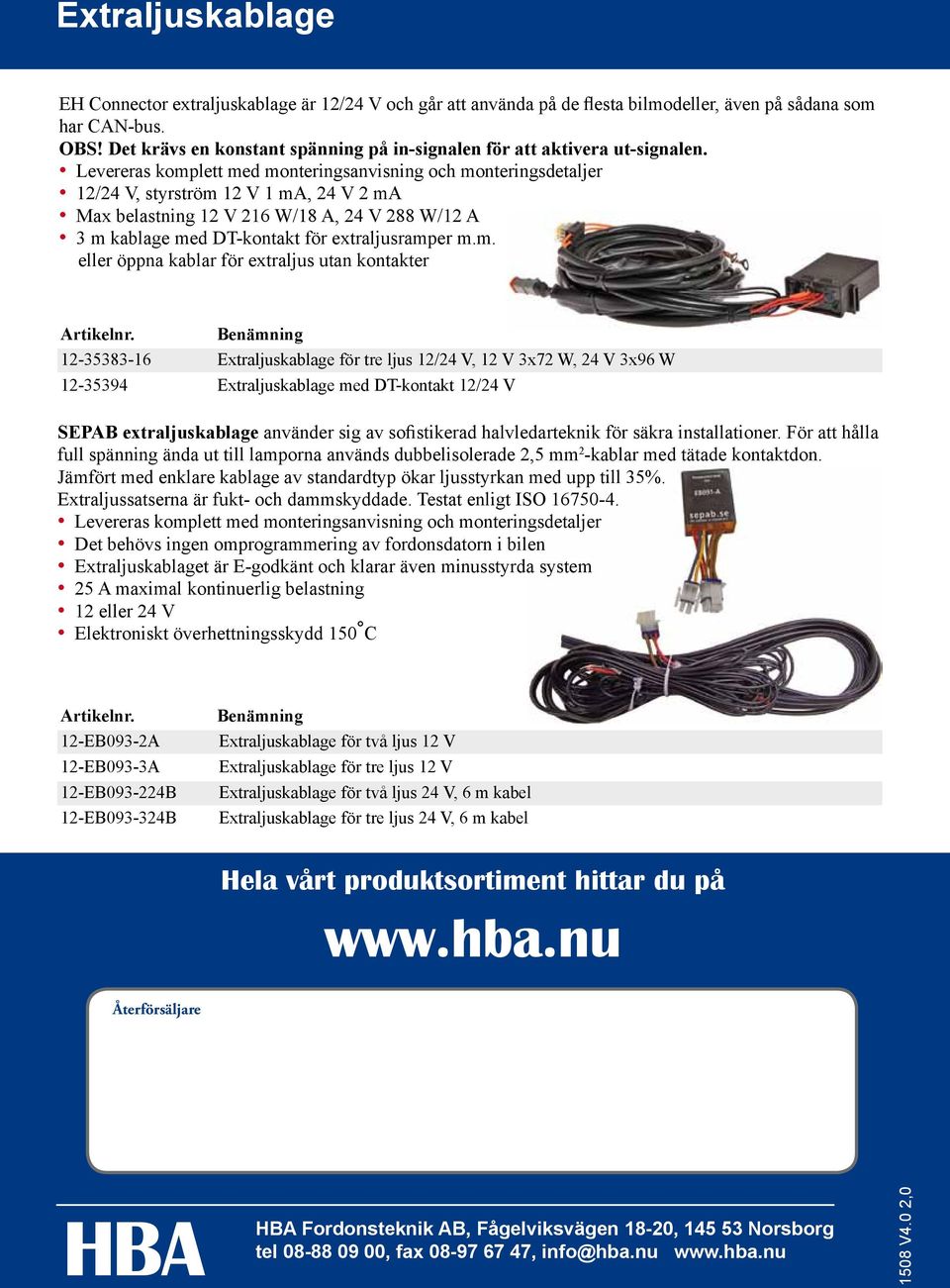

12 Extraljuskablage EH Connector extraljuskablage är 12/24 V och går att använda på de flesta bilmodeller, även på sådana som har CAN-bus. OBS! Det krävs en konstant spänning på in-signalen för att aktivera ut-signalen. Levereras komplett med monteringsanvisning och monteringsdetaljer, styrström 12 V 1 ma, 24 V 2 ma Max belastning 12 V 216 W/18 A, 24 V 288 W/12 A 3 m kablage med DT-kontakt för extraljusramper m.m. eller öppna kablar för extraljus utan kontakter Artikelnr. Benämning Extraljuskablage för tre ljus 12/24 V, 12 V 3x72 W, 24 V 3x96 W Extraljuskablage med DT-kontakt 12/24 V SEPAB extraljuskablage använder sig av sofistikerad halvledarteknik för säkra installationer. För att hålla full spänning ända ut till lamporna används dubbelisolerade 2,5 mm 2 -kablar med tätade kontaktdon. Jämfört med enklare kablage av standardtyp ökar ljusstyrkan med upp till 35%. Extraljussatserna är fukt- och dammskyddade. Testat enligt ISO Levereras komplett med monteringsanvisning och monteringsdetaljer Det behövs ingen omprogrammering av fordonsdatorn i bilen Extraljuskablaget är E-godkänt och klarar även minusstyrda system 25 A maximal kontinuerlig belastning 12 eller 24 V Elektroniskt överhettningsskydd 150 C Artikelnr. 12-EB093-2A 12-EB093-3A 12-EB B 12-EB B Benämning Extraljuskablage för två ljus 12 V Extraljuskablage för tre ljus 12 V Extraljuskablage för två ljus 24 V, 6 m kabel Extraljuskablage för tre ljus 24 V, 6 m kabel Hela vårt produktsortiment hittar du på Återförsäljare Fordonsteknik AB, Fågelviksvägen 18-20, Norsborg tel , fax , info@hba.nu V4.0 2,0
