Extraljus. Professionella produkter - för säkerhets skull! Fjärrljusbild (Pencil Beam) XENON extraljus.

Transkript

1 Ut g.5. 1 Mer än 25 år i branschen Extraljus Professionella produkter - för säkerhets skull! LED extraljusramper Helljusbild LED extraljus Fjärrljusbild (Pencil Beam) XENON extraljus Kombinerad ljusbild Halogen extraljus Extraljusfästen LED positionsljus Extraljuskablage HBA Fordonsteknik AB Fågelviksvägen Norsborg Order Support order@hba.nu

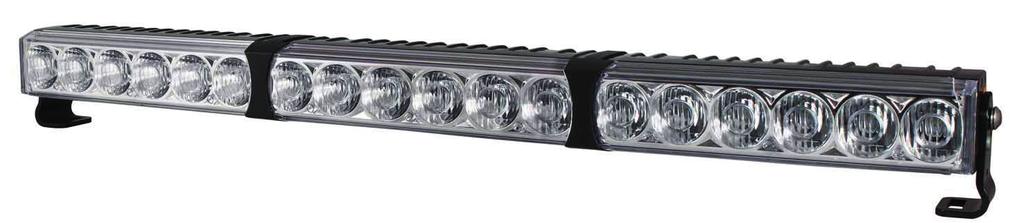

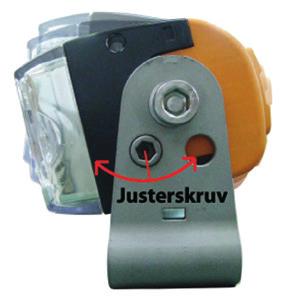

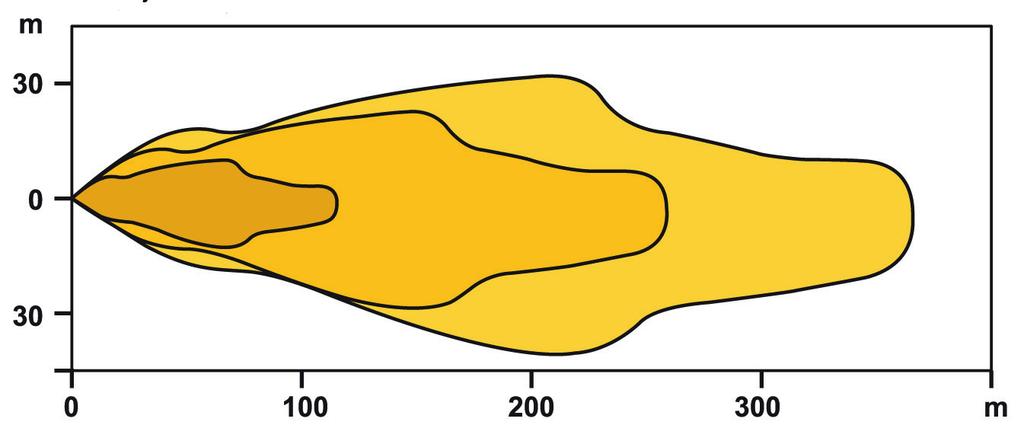

2 MAXTEL LED Extraljusramper, 10 W dioder Ett kraftigt E-godkänt extraljus i robust utförande. Extraljuset är uppbyggt i moduler om 6 st 10 W CREE dioder. Finns i längderna 319 mm, 640 mm, 890 mm och 1270 mm. Fästena är tillverkade i rostfritt stål. På rampen finns det även en justerskruv på sidan som gör det enkelt att ställa in ljusbilden. Huset är gjort av aluminium. På bilar med en radar i frontens mitt, (t.ex. VW) passar två korta ramper, en på varje sida om radarn. Enkel höjdjustering med unik justerskruv. 12-JL JL JL9232 Fot med lågt fäste. 12-JL9240 VW Passat med 2 st 12-JL9212 Helljusbild 12-JL9222 Fakta 98 mm 106 mm 319/640/890/1270 mm 12-JL JL JL JL FNBK E-godkänd ECE R112 E-godkänd EMC R10 10 W dioder 4050/8100/12150/16200 Im Helljusbild Hus i aluminium -38ºC till +50ºC Skyddsklass IP67 Vikt 2,6/4,6/6,4/8,4 kg Referenstal 17,5 Extraljusramp 6 st 10 W CREE dioder längd 319 mm,, 4050 lumen Extraljusramp 12 st 10 W CREE dioder längd 640 mm,, 8100 lumen Extraljusramp 18 st 10 W CREE dioder längd 890 mm,, lumen Extraljusramp 24 st 10 W CREE dioder längd 1270 mm,, lumen Lågt fotfäste till MAXTEL 12-JL9222-JL9240-serien

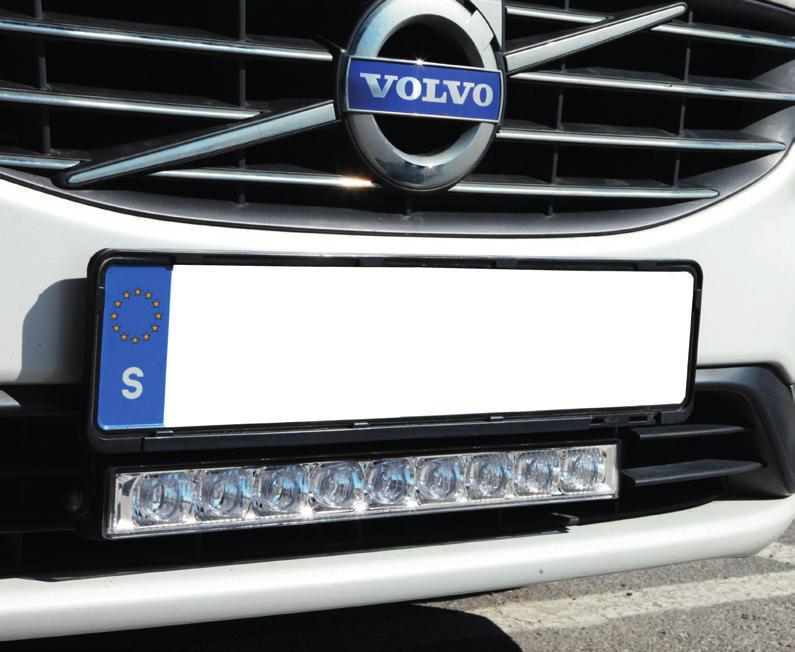

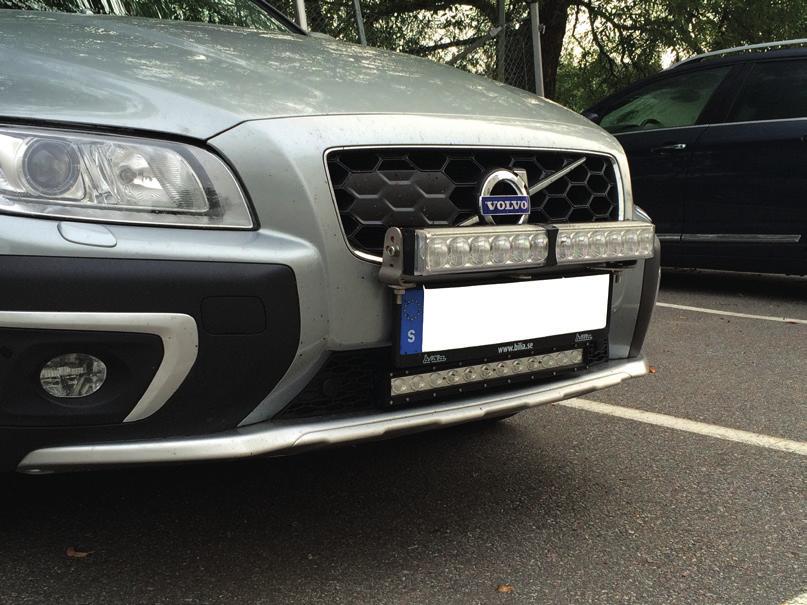

3 MAXTEL LED Extraljusramper, 5 W dioder Snygg och ljusstark E-godkänd extraljusramp i robust utförande med helljusbild. Finns med 3, 6 alternativt 9 högeffektiva Nichia lysdioder (kombinerat med MAXTEL:s speciallins) i längderna 140 mm, 333 mm och 471 mm. 12-JL9290 passar på HBA:s nummerplåtsfäste. Huset är av aluminium och linsen av härdad polykarbonat. Kompakt format gör MAXTEL:s extraljusramp lätt att montera, till exempel under en nummerplåt eller infälld i grillen på ett fordon. På bilar med en radar i frontens mitt, (t.ex. VW) passar två korta ramper, en på varje sida om radarn. 12-JL9290 Volvo med MAXTEL 12-JL mm 70 mm Fakta 12-JL /471 mm 12-JL9821A 140 mm Helljusbild 12-JL JL9821A 12-JL JL mm 48 mm 57 mm Helljusbild 12-JL9290 E-godkänd ECE R112 E-godkänd EMC R10 4,5 W dioder 1080/2160/3240 Im Helljusbild DT-kontakt, 20 cm kabel Skak- och vibrationstålig Hus i aluminium -38 C till +50 C Skyddsklass IP67 Vikt 0,4/1,1/1,5 kg Referenstal 25 Helljusbild 12-JL9821A Extraljusramp 3 st dioder längd 140 mm,, 1080 lumen Extraljusramp 6 st dioder längd 333 mm,, 2160 lumen Extraljusramp 9 st dioder längd 471 mm,, 3240 lumen 3

4 LED extraljusramper kurvade, 3 W dioder U-SERIEN Kurvade extraljusramper i LED med dubbla rader av 3 W högeffektiva CREE dioder. med mycket kraftfullt ljus från till lumen. Ramperna har kombinerad ljusbild med närljus och fjärrljus. Extraljusrampens kurvade form ger ett brett, jämnt och kraftfullt ljus både i närområdet och på avstånd! Rampen finns i längderna 625 mm, 882 mm, 1140 mm och 1340 mm (mått utan fästet). Rampen som är 625 mm passar till våra nummerplåtsfästen. Pulverlackerat hus i aluminium och lins i slagtålig polykarbonat. För bra och säker anslutning har extraljusrampen DT-kontakt på utgående kabeln. Lågt fäste som beställs separat U U Fakta 600/854/1107/ mm U U U U 36-FNBK FNBK mm 125 mm 625/882/1140/1340 mm U: E-godkänd ECE R U: E-godkänd EMC R10 Kombi-ljusbild 3 W CREE dioder Ger 10200/15300/20400/24480 lumen -38 C till +50 C Skyddsklass IP67 Gjutet aluminiumhus DT-kontakt Kombi-ljusbild,, 40 dioder, 625 mm, kurvad, 120 W, lumen Kombi-ljusbild,, 60 dioder, 882 mm, kurvad, 180 W, lumen Kombi-ljusbild, 12/24, 80 dioder, 1140 mm, kurvad, 240 W, lumen Kombi-ljusbild., 96 dioder, 1340 mm, kurvad, 288 W, lumen Lågt fotfäste till BASELINE U-serie, höger Lågt fotfäste till BASELINE U-serie, vänster

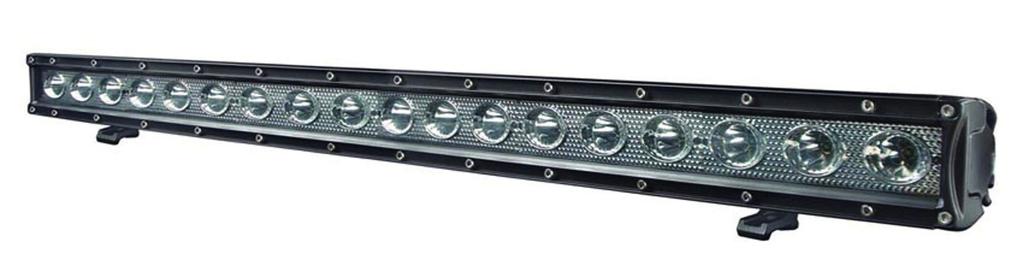

5 LED extraljusramp, 3 W dioder, 5 W dioder A-SERIEN Rak extraljusramp i LED med dubbla rader av 3 W högeffektiva CREE dioder. Mycket kraftigt ljus, hela lumen. Rampen har kombinerad ljusbild med närljus och fjärrljus som ger ett brett, jämnt och kraftfullt ljus både i närområdet och långt bort. Pulverlackerat hus i aluminium och lins i slagtålig polykarbonat. Passar våra Scania och Volvo-fästen för solskydd. Fakta A-serien 125 mm 79 mm 89 mm 1343 mm Mått från sidan M-SERIEN 82 mm 28 mm LED extraljusramp med 5 W högeffektiva CREE dioder. M-serien är en extraljusramp med mycket låg profil som är lätt att montera i fordonets front. Kan monteras hängande eller stående. På bilar med en radar i frontens mitt, (t.ex. VW) passar två korta ramper, en på varje sida om radarn. Rampen levereras med två fästen 6 mm (ett högt och ett lågt fäste) och har fjärrljusbild med hela 4100/8200 lumen. 552 mm 26 mm 2 mm Pulverlackerat hus i aluminium och lins i slagtålig polykarbonat. 290 mm Kombi-ljusbild 3 W CREE dioder lumen -38 C till +50 C Skyddsklass IP67 Gjutet aluminiumhus DT-kontakt Fakta M-serien Fjärrljusbild 5 W CREE dioder 4100/8200 lumen -38 C till +50 C Skyddsklass IP67 Gjutet aluminiumhus Lins i polykarbonat Dubbla fästmöjligheter DT-kontakt, 20 cm kabel 43 mm M 20 dioder A Kombi-ljusbild, 12/24, 80 dioder, 1140 mm, 240 W, lumen 36-FNBK-7154 Lågt fotfäste till BASELINE A-serie, höger 36-FNBK-7155 Lågt fotfäste till BASELINE A-serie, vänster M Fjärrljusbild med 10 st dioder längd 290 mm,, 4100 lumen M Fjärrljusbild med 20 st dioder längd 552 mm,, 8200 lumen 5

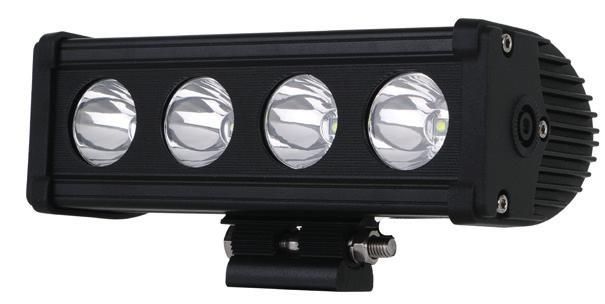

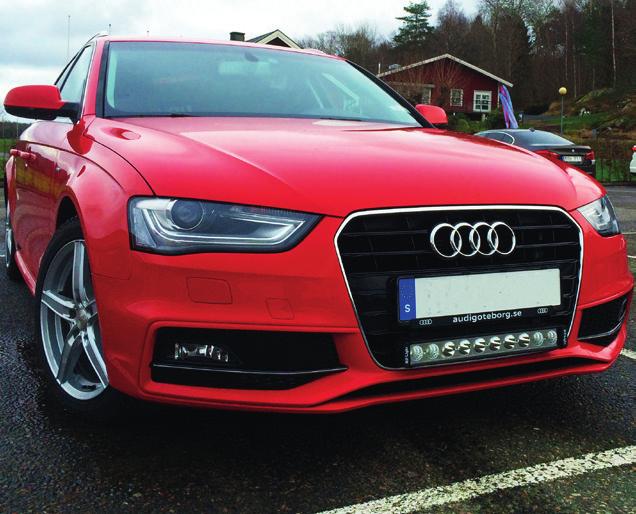

6 LED extraljusramper, 10 W dioder N-SERIEN LED extraljusramp med 10 W högeffektiva CREE dioder. En smidig och diskret extraljusramp med svart framsida som gör den nästan osynlig när man monterar den infälld i grillen eller hängande under nummerplåten. Extraljusramperna N och N har fjärrljusbild som lyser långt medan N har kombiljusbild som både lyser långt och ger bra närljus. Ramperna har två fästmöjligheter, ett som sitter på gavlarna och ett fäste som är justerbart i sidled. Passar i de flesta extraljusfästen som finns på marknaden. Pulverlackerat hus i aluminium och lins i slagtålig polykarbonat. På bilar med en radar i frontens mitt, (t.ex. VW) passar två korta ramper, en på varje sida om radarn. 213/493/570 mm 118 mm 65 mm 98 mm N Fakta Fjärrljusbild, N har Kombi-ljusbild 10 W CREE dioder 3400/6800/10000 Iumen DT-kontakt, 20 cm kabel Skak- och vibrationstålig Hus i aluminium Lins i polykarbonat -40 C till +70 C Skyddsklass IP67 Ljustemperatur 6000K Dubbla fästmöjligheter N N N N N 6 Fjärrljusbild med 4 st dioder längd 213 mm,, 3400 lumen Fjärrljusbild med 8 st dioder längd 493 mm,, 6800 lumen Kombi-ljusbild med 12 st dioder längd 570 mm,, lumen

7 LED extraljusramper, 5 W dioder 5W-SERIEN Extraljusramp i LED med 5 W högeffektiva CREE dioder. med ett mycket kraftfullt ljus, från 2550 lumen till lumen. Den korta rampen, A har fjärrljusbild och övriga längder har kombinerad ljusbild med närljus och fjärrljus som ger ett brett, jämnt och kraftfullt ljus både i närområdet och långt bort. Finns i fyra längder, 270 mm, 510 mm, 750 mm och 990 mm. Extraljusrampen som är 510 mm passar till nummerplåtsfästen då en nummerplåt är 500mm bred. Pulverlackerat hus i aluminium och lins i slagtålig polykarbonat. För bra och säker anslutningar har extraljusrampen DT-kontakt på utgående kabeln. Justerbara fästen gör rampen lättmonterad och lämplig att fällas in i t.ex. fronten på ett fordon. På bilar med en radar i frontens mitt, (t.ex. VW) passar två korta ramper, en på varje sida om radarn A A 58 mm 70 mm Fakta Kombi-ljusbild, A har fjärrljusbild 5 W CREE dioder 2550/5100/7650/10200 lumen -45º C till + 70º C Skyddsklass IP67 Gjutet aluminiumhus DT-kontakt A Fjärrljusbild,, 6 dioder, 270 mm, 2550 lumen A Kombi-ljusbild,, 12 dioder, 510 mm, 5100 lumen A Kombi-ljusbild,, 18 dioder, 750 mm, 7650 lumen A Kombi-ljusbild., 24 dioder, 990 mm, lumen 7

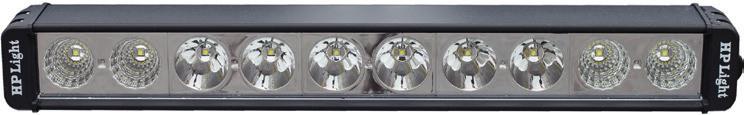

8 HP TEC LED extraljusramper, 10 W dioder Extraljusramper i LED med 10 W CREE lysdioder som ger ett kraftigt vitt ljus. Rampen har en kombination av fjärrljus och närljus vilket ger en ljusbild som lyser både i närområdet och långt bort. Finns i två längder 520 mm (6 st fjärrljus/4 st närljus) eller 988 mm (12 st fjärrljus/8 st närljus). Rampen har ett robust hus i aluminium som är mycket tåligt och vattentät. Levereras med 20 cm utgående kabel och DT-kontakt samt tillhörande honkontakt WS20-FSF 18-10WSB10FSF 520/988 mm Fakta Måttskiss HP TEC 10 W lysdioder. E-godkänd EMC R10 Kombi-ljusbild 10 W CREE dioder 9000/18000 Iumen DT-kontakt, 20 cm kabel Skak- och vibrationstålig 8,6 G Hus i aluminium Lins i polykarbonat -40 C till +50 C Skyddsklass IP68 Ljustemperatur 6000K Utrustad med 18-10WSB10-FSF WSB10FSF Kombi-ljusbild,, 10 dioder, 520 mm, 100 W, 9000 lumen 18-10WS20-FSF Kombi-ljusbild,, 20 dioder, 988 mm, 200 W, lumen

9 LED extraljus 7 och 9, LED positionsljus E-godkända extraljus i LED med snygg design från LUCIDITY, finns i 7 eller 9. Kraftfulla SMD dioder monterade med reflektorer har en helljusbild med starkt ljus som ger bra spridning på vägen. Den stjärnformade delen i lampan är ett LED positionsljus. Lampan har ett robust pulverlackerat hus i aluminium och en lins i polykarbonat som skyddar reflektor Fakta B Ø 237 mm 96 mm 247 mm Ø 12 mm B Måttskiss B 97 mm Ø 118 mm Fakta mm E-godkänd ECE R112, R4 E-godkänd EMC R10 50 W, 5 st 10 W dioder 4500 lumen, (3150 effektiva lumen) 9 storlek Helljusbild Hus i aluminium, lins i polykarbonat 30 cm anslutningskabel -30ºC till +50ºC Skyddsklass IP69K Vikt: 2,45 kg Referenstal 30 Måttskiss E-godkänd ECE R112, R7 E-godkänd EMC R10 11 W, 7 W dioder 1800 lumen, (1120 effektiva lumen) 7 storlek Helljusbild Hus i aluminium, lins i polykarbonat 25 cm anslutningskabel -30ºC till +50ºC Skyddsklass IP69K Vikt: 1,64 kg Referenstal LED extraljus, 11 W lm.. 50 W. Positionsljus i LED ring pack 7 LED extraljus, 11 W lm.. 50 W. Positionsljus i LED ring B 9 LED extraljus, 5 st 10 W dioder lm.. 50 W. Positionsljus i LED ring B 2-pack 9 LED extraljus, 5 st 10 W dioder lm.. 50 W. Positionsljus i LED ring. 9

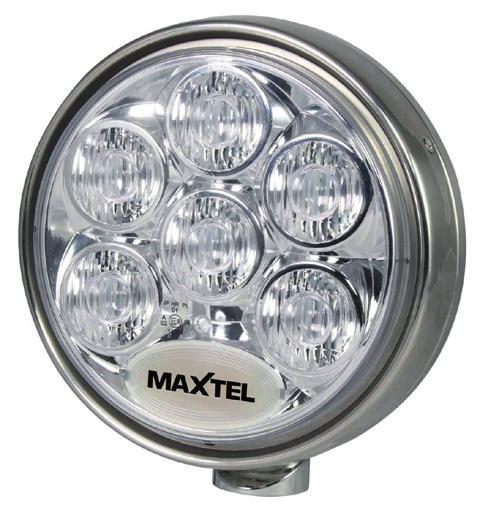

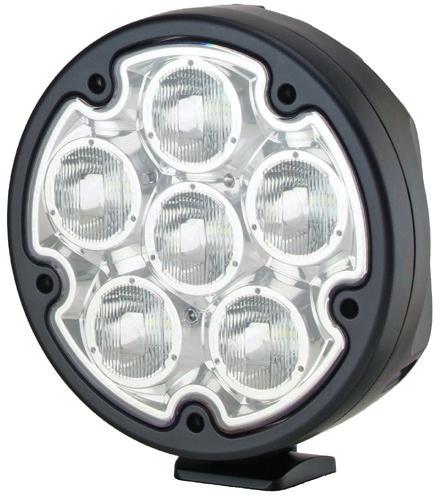

10 MAXTEL 9 LED extraljus 9 E-godkända extraljus i LED från Maxtel. Robusta, tåliga extraljus med svart hus i gjuten aluminium eller hus i rostfritt stål. 6 st LED CREE dioder och smart linsoptik ger lampan ett kraftfullt och effektivt ljus. Med E-godkänd helljusbild ger lamporna ett mycket brett och jämnt ljus. Finns även med fjärrljusbild. Båda varianterna har LED positionsljus. Genomskinligt extra linsskydd av slagtålig polykarbonat ingår. 12-JL JL mm 104 mm 230 mm 211 mm JL9310 Helljusbild 12-JL9070/12-JL9310 JL9315 Fakta E-godkänd ECE R112, R7 E-godkänd EMC R lumen Effekt huvudstrålkastare 44 W Effekt LED positionsljus 2 W Strömförbrukning: 3,6 A vid 12,3 V 1,8A vid 26,4 V Gjutet aluminiumhus alternativt Hus i rostfritt strål -38ºC till +50ºC Skyddsklass IP67 Referenstal 20 Vikt 2,32 kg Fjärrljusbild 12-JL mm 12-JL JL JL9315 Helljusbild 9 E-godkänt extraljus med hus i rostfritt, Helljusbild 9 E-godkänt extraljus med hus i aluminium, Fjärrljusbild 9 extraljus med hus i aluminium, 235 mm 12-JL9070

11 MAXTEL 9 extraljus MAXTEL 9 extraljus med rostfritt hus. Finns med XENON eller H1 glödlampa och med LED positionsljus. Helljusbilden ger ett brett och kraftfullt ljus. Fjärrljusbilden har en mycket långlysande ljusbild. En bra kombination är att ha två helljusbilder och en fjärrljusbild. Det ger ett brett och långt ljus. MAXTEL XENON extraljus med LED positionsljus. MAXTEL H1 extraljus med LED positionsljus. Fjärrljusbild XENON Fakta XENON eller H1 glödlampa Levereras med svart stenskottsskydd i plast Gjuten reflektor i aluminium Hus i rostfritt stål Klar lins Positionsljus med vita lysdioder Helljusbild XENON 12-JH Helljusbild XENON med LED positionsljus 12-JH JF JF6035 Fjärrljusbild XENON med LED positionsljus Helljusbild halogen med LED positionsljus, E-godkänd Fjärrljusbild halogen med LED positionsljus Stenskottsskydd i plast klar lins Stenskottsskydd i plast blå lins 11

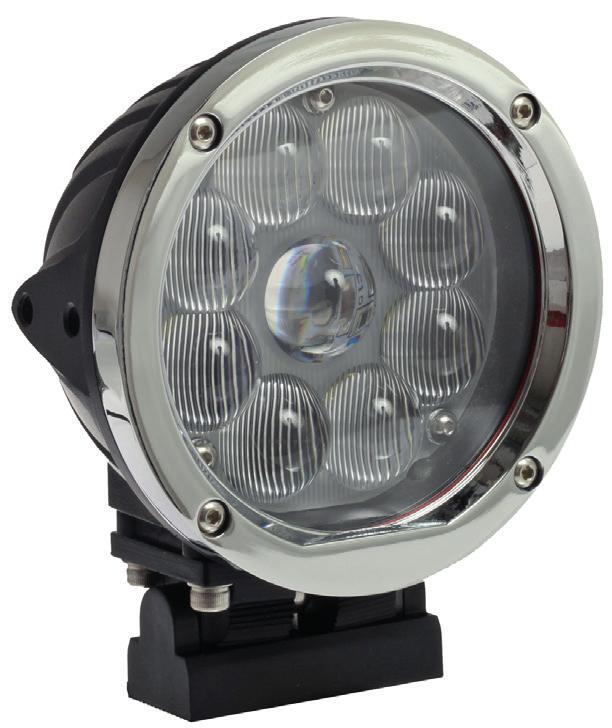

12 LED extraljus 5 och 7 LED Extraljus med 5 W högeffektiva CREE dioder som finns i två format. 5 extraljuset har 9 st dioder och ger 45 W och 7 har 12 st dioder och ger 60 W. Extraljuset har fjärrljusbild som ger ett brett och kraftfullt ljus. Båda modellerna har ett fäste som är justerbart i höjdled samt 40 cm utgående kabel. Kromad sarg, pulverlackerat hus i aluminium och lins i slagtålig polykarbonat R-45W R-60W 163 mm 92 mm Ø 14 0 Måttskiss R-45W Fakta R/6012R mm Ø 180 mm R-45 W R-60 W mm 97 mm Måttskiss R-60W 5 45 W 9 st 5 W dioder 7 60 W 12 st 5 W dioder 3060/4080 lumen Fjärrljusbild Hus i aluminium, lins i polykarbonat 40 cm anslutningskabel Skyddsklass IP67-40ºC till +80ºC Vikt: 2,1/1,5 kg Godkännanden CE & RoHS Extraljus 5 9 dioder 45 W, 3060 lumen, Extraljus 7 12 dioder 60 W, 4080 lumen, 12/24

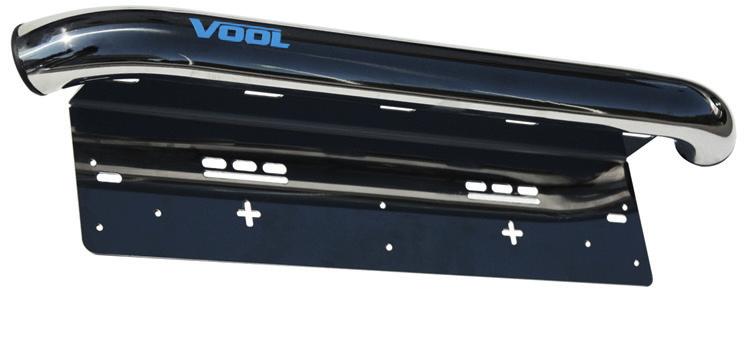

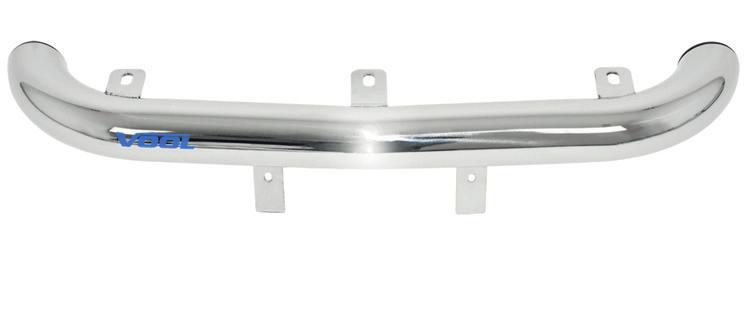

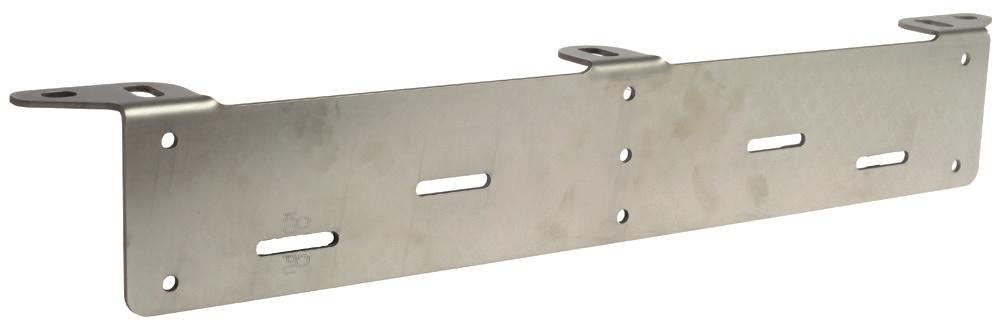

13 Extraljusfästen 12-3X2S 12-2X1S 12-3X2R 12-2X1R Extraljusfäste i svartlackerad plåt för tre runda extraljus, eller våra extraljusramper MAXTEL, 12-JL9222, 12-JL9260, BASELINE U, A, A, HP TEC 18-10WSB-10FSF. De ovala hålen gör att fästet passar till de flesta extraljus på marknaden. Längd 510 mm, höjd 90 mm, djup 45 mm. Extraljusfäste i svartlackerad plåt för två runda extraljus eller våra extraljusramper MAXTEL, 12JL9212, 12-JL9260, HP TEC 18-10WSB-10FSF, BASELINE A, N och N. De ovala hålen gör att fästet passar till de flesta extraljus på marknaden. Längd 390 mm, höjd 90 mm, djup 45 mm. Extraljusfäste tillverkat i rostfritt stål. Motsvarande 12-2X1S. Extraljusfäste tillverkat i rostfritt stål. Motsvarande 12-3X2S. 12-V Universellt extraljusfäste med fem ovala hål för montering av extraljusramp alternativt två eller tre extraljus. Vid montering av tre extraljus gäller maxbredd på 225 mm vardera. Monteras bakom nummerskylten. Passar endast EU-skyltar där skylten inte är kraftigt försänkt eller välvd och där stötfångaren inte sticker ut ovanför nummerskylten. Längd 630 mm, höjd 140 mm, djup 117 mm, rördiameter 51 mm. Vikt 2,1 kg. 12-V Universellt extraljusfäste i rostfritt stål för tre extraljus. Fästet monteras i bilens krockbalk med hjälp av medföljande monteringssats. Passar de flesta bilar där stötfångaren inte sticker ut ovanför nummerskylten. Max diameter 225 mm, längd 680 mm, djup 12 cm, rördiameter 60 mm. 12-2X-VW1 Extraljusfäste för montering av MAXTEL ljusramp 12-JL9222 i fronten på VW Amarok. 12-2X1S 12-3X2S 12-2X1R 12-3X2R 12-V V X-VW1 Extraljusfäste universal, för två extraljus eller en extraljusramp, svartlackerad plåt Extraljusfäste universal, för tre extraljus eller en extraljusramp, svartlackerad plåt Extraljusfäste universal, för två extraljus eller en extraljusramp, rostfritt Extraljusfäste universal, för tre extraljus eller ljusramp, rostfritt Extraljusfäste universal Extraljusfäste universal för nummerplåt Extraljusfäste för VW Amarok 13

14 Extraljuskablage 12-E36 Extraljuskablage med säkring för max 30 A/360 W För inkoppling av extraljus, på nyare bilar som saknar 12 V plussignal eller har en pulsad signal (PWM). 12-8HG116 Justerbart extraljusstag mm, platt och rostfritt. kontinuerlig drift. Matningskabeln är 4 mm2 och kablarna till extraljusen är 2,5 12-E E36-12DT 12-E36-12B Extraljuskablage universal 12 V max 30 A 360 W, för 2 ljus Extraljuskablage universal 12 V max 30 A 360 W, med DT-kontakt Extraljuskablage universal 12 V max 30 A 360 W, för 3 ljus CAN-bus interface för helljus EH Connector extraljuskablage är och går att använda på de flesta bilmodeller, även på sådana som har CAN-bus. OBS! Det krävs en konstant spänning på in-signalen för att aktivera ut-signalen. Levereras komplett med monteringsanvisning och monteringsdetaljer, styrström 12 V 1 ma, 24 V 2 ma Max belastning 12 V 216 W/18 A, 24 V 288 W/12 A 3 m kablage med DT-kontakt för extraljusramper m.m. eller öppna kablar för extraljus utan kontakter Extraljuskablage för tre ljus, 12 V 3x72 W, 24 V 3x96 W Extraljuskablage med DT-kontakt SEPAB extraljuskablage använder sig av sofistikerad halvledarteknik för säkra installationer. För att hålla full spänning ända ut till lamporna används dubbelisolerade 2,5 mm2-kablar med tätade kontaktdon. Jämfört med enklare kablage av standardtyp ökar ljusstyrkan med upp till 35%. Extraljussatserna är fukt- och dammskyddade. Testat enligt ISO Levereras komplett med monteringsanvisning och monteringsdetaljer Det behövs ingen omprogrammering av fordonsdatorn i bilen Extraljuskablaget är E-godkänt och klarar även minusstyrda system 25 A maximal kontinuerlig belastning 12 eller 24 V Elektroniskt överhettningsskydd 150ºC EB093-2A 12-EB093-3A 12-EB B 12-EB B Extraljuskablage för två ljus 12 V Extraljuskablage för tre ljus 12 V Extraljuskablage för två ljus 24 V, 6 m kabel Extraljuskablage för tre ljus 24 V, 6 m kabel

15 Lastbilsfästen till VOLVO och SCANIA FÄSTE VOLVO GRILL FÄSTE VOLVO SOLSKYDD Välj mellan tre extraljusmodeller: 12-JL9222, U eller 18-10WSB10FSF. Välj mellan tre extraljusmodeller: 12-JL9240, A eller 18-10WS20-FSF. Modellanpassat fäste för enkel installation av LED extraljusramp i solskyddet eller grillen på Volvo FH4. Komplett kit med LED extraljusramp, fäste, fästdetaljer och kablage som både sparar monteringstid och minskar bränsleförbrukningen. 34-JL9222-VF U-VF 34-10WSB10-VF 34-JL9240-VS A-VS 34-10WSB20-VS E-godkänd extraljusramp 12-JL9222, fäste Volvo grill, kablage E-godkänd extraljusramp U, fäste Volvo grill, kablage Extraljusramp 18-10WSB10-FSF, fäste Volvo grill, kablage E-godkänd extraljusramp 12-JL9240, fäste Volvo solskydd, kablage Extraljusramp A, fäste Volvo solskydd, kablage Extraljusramp 18-10WS20-FSF, fäste Volvo solskydd, kablage FÄSTE SCANIA GRILL FÄSTE SCANIA SOLSKYDD Välj mellan tre extraljusmodeller: 12-JL9232, U eller 18-10WSB10FSF. Välj mellan tre extraljusmodeller: 12-JL9240, A eller 18-10WS20-FSF. Modellanpassat fäste för enkel installation av LED extraljusramp i solskyddet eller grillen på Scania. Komplett kit med LED extraljusramp, fäste, fästdetaljer och kablage som både sparar monteringstid och minskar bränsleförbrukningen. 34-JL9232-SCF U-SCF 34-10WSB10-SCF 34-JL9240-SCS A-SCS 34-10WSB20-SCS E-godkänd extraljusramp 12-JL9232, fäste Scania grill, kablage E-godkänd extraljusramp U, fäste Scania grill, kablage Extraljusramp 18-10WSB10-FSF, fäste Scania grill, kablage E-godkänd extraljusramp 12-JL9240, fäste Scania solskydd, kablage Extraljusramp A, fäste Scania solskydd, kablage Extraljusramp 18-10WS20-FSF, fäste Scania solskydd, kablage 12-JL9240, se sid JL9222, se sid A, se sid U, se sid WS20-FSF, se sid WSB10FSF, se sid. 8 15

16 Hela vårt produktsortiment hittar du på HBA HBA Fordonsteknik AB, Fågelviksvägen 18-20, Norsborg tel , fax , 1701 V5.1 1,0 Återförsäljare
