1 Lätt slip, monteringsanvisningar

2 Alutrack lätt slip 10 17,5 m INNEHÅLL AV SLIPPAKET 9,4 m 11,75 m 14,1 m 16,45 m 2,35 m skenor Fäströr Fästplattor Skarvstycken mm bult, mutter och bricka mm bult med låsmuttern En övre vagn En nedre vagn Vinsch (hand- eller elvinsch), vinschbock Styrrör Rör för att sammankoppla vagnar (längd 2 m) ,5 m säkerhetslina för slip med elvinsch Förarbete Jämna stranden ut noggrant för slipens skenor. Mellanrummet mellan marken eller bergsunderlaget under skenorna bör stöttas eller fyllas upp och får inte vara mer än över 1,25 meter. Stöd 2,5 m långa skenpar vid skarven och mitt på skenpar. Stödpunkterna kan vara t.ex stenar, betongplattor, plankor eller stockar. Ihopmontering av skenelementen Alutrack- slipens montering börjar med fästandet av de 2,5 m långa skenparen med fäströr i varandra med bult, mutter och bricka. Därefter kopplas de färdiga 2,5 m långa skenparen ihop med fästplattorna och skarvstycken börjande från sjösidans skenpar. Montering av vagnen På det nedre skenparets ända finns färdigt installerat stoppare och hjul så att vagnen inte glider bort från skenorna och kan stötas så lätt som möjligt i vattnett. Till följande förs nedre och övre vagn på skenor och vagnar kopplas ihop med de två fäströren. Montering av vinschen Sedan installeras vinschbocken i slipens översta skenpar varefter vinschlinan fästes i vagnen. Vinschbocken har färdigt fäst handvinsch eller el vinsch. Fästning av förtöjningslinorna Förtöjningslinorna som är fästa i den övre vagnens nedre del fästes från andra ändan i den bakre vagnens styrrör. Härifrån tas förtöjningslinorna och fästes antingen i akterknapen eller förtöjningslänkarna på båten. Detaljbilder på följande sida. Lättslip, instruktioner för installation 1/1

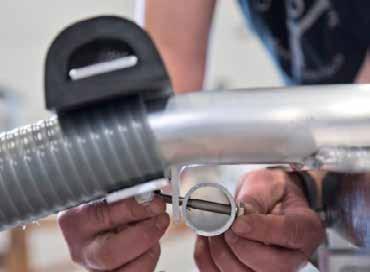

Bilden visar i vilken ställning fäströren fästes i skenorna.

3 Ihopmontering av skenelementen Börja monteringen av slipen med att kopla de nedre skenparen ihop med en fäströr. Rören fästes med mm bult, mutter och bricka. Bilden visar i vilken ställning fäströren fästes i skenorna. Lämna muttrarna lite lösa vid detta skede och fäst nu följande skenparets skenor ihop, lämna även dessa mutrar lite lösa. Dra åt alla muttrar när slipen har monterats ihop. Lättslip, instruktioner för installation 2/1

Koppla ihop det följande skenparets nedre delar i fästplattorna.

4 Förening av skenparen Till följande förenas skenparen med fästplattor och skarvstycken, 10x80 mm bultar, muttrar och brickor. Fäst fästplattorna med bultarna i nedre skenparets övre del. Efter detta skall skarvstyckena trädas i de nedre skenorna. Koppla ihop det följande skenparets nedre delar i fästplattorna. Efter detta kan det nedre skenparets muttrar spännas och den delvis hopsatta slipens nedre skenpar kan lyftas i vattnet. Fortsätt med att förena skenparen med varandra på motsvarande sätt så långt som skenparen räcker till och flytta sedan slipen i vattnet. Spänn alla kopplingar i skenparen då slipen är i sitt läge på stranden och anpassar sig till strandens konturer. Lättslip, instruktioner för installation 3/1

Montering av vagnen När skenorna är färdiga och på plats kan vagnens nedre del trädas på skenorna (Observera att det i

Fastsätt de 2 m långa rören i fästningarna under vagnen med 8 60 mm bultar och lockmuttrar.

Montera nu styrrörerna i vagnar med 8 60 mm bultar och lockmuttrar.

5 Montering av vagnen När skenorna är färdiga och på plats kan vagnens nedre del trädas på skenorna (Observera att det i detta skede är bra att sätta något slags hinder före vattenbrynet att vagnen inte rullar i vattnet). Fastsätt de 2 m långa rören i fästningarna under vagnen med 8 60 mm bultar och lockmuttrar. Träd den övre vagnen på skenorna och fäst de från den nedre vagnen kommande rören i fästningarna. Montera nu styrrörerna i vagnar med 8 60 mm bultar och lockmuttrar. Lämna muttrarna lösa så rullar vagnen bättre när den har ingen båt på. På styrrörerna finns tre monterings hål, välj mot savarande hål så att båten ryms emellan dem då båten förs på vagnen. Lättslip, instruktioner för installation 4/1

Montering av linorna Montera vinschbocken på översta skenpar med 10 80 mm bultar, brickor och muttrar.

Förtöjningslinorna som är fästa enligt bilden i den övre vagnens nedre del fästes från andra ändan i den bakre vagnens styrrör.

6 Montering av linorna Montera vinschbocken på översta skenpar med mm bultar, brickor och muttrar. Fästa nu vinschens Dynema-lina med schackel i översta vagnens fästnings slinga. Förtöjningslinorna som är fästa enligt bilden i den övre vagnens nedre del fästes från andra ändan i den bakre vagnens styrrör. Härifrån tas förtöjningslinorna och fästes antingen i båtens akterknapen eller förtöjningslänkarna. De här förtöjningslinorna håller båten på vagnen då vagnen dras upp. Lättslip, instruktioner för installation 5/1

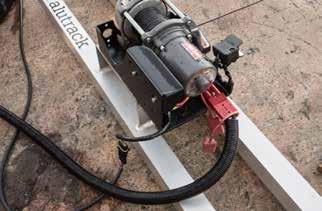

Om montering av elvinsch Elvinschens strömkablarna är färdiga på vinschar, det är bara att koppla röd + kabel på batteriets + pol och svart på motsvarande pol.

Trådlösa fjärrkontrollens strömbrytare är vid sidan av den. Warn vinschar har färdiga batterikablar och kabel för fjärrkontrollens mottagare, det är bara att koppla in.

7 Om montering av elvinsch Elvinschens strömkablarna är färdiga på vinschar, det är bara att koppla röd + kabel på batteriets + pol och svart på motsvarande pol. Warrior vinschar har en anslutning för fjärrkontrollens mottagare eller för fjärrkontroll med ledning på vinschen. Fjärrkontrollens mottagare har 50 cm lång ledning, låt den ligga sidan om vinschen. Trådlösa fjärrkontrollens strömbrytare är vid sidan av den. Warn vinschar har färdiga batterikablar och kabel för fjärrkontrollens mottagare, det är bara att koppla in. Warns mottagare har 2 meter lång kabel och det bör monteras så hög upp att det finns en visuel kontakt till båten när det närmar slipen i stranden. Warns el vinsch och trådlös fjärrkontroll aktiveras med att trycka samtidigt på fjärrkontrollens upp och ner kontaktknapp 5 10 sekunder, då fjärrkontrollens gröna signal lampa lyser och fjärrkontrollen är färdig för användning. Om säkerhet Av säkerhetsskäl bör ingen vara framför eller bakom båten när båten lyftes eller sjösätts på slipen. Det är ochså farligt att befinna sig nära skenorna. Säkerställ att vagnen rör sig fritt. Ifall vagnen råkar tränga sig fast på skenorna bör det försiktigt granskas vad som hindrar vagnens rörelse. Använd inte våld eller överdriven styrka eftersom slipens vinschar är kraftiga och kan i värsta fall skada slipen. Slipen med elvinsch måste alltid säkerhetslåsas då båten är uppdragen. Detta sker med hjälp av den korta röda säkerhetslinan i slipens vinschbock eller runt en av de fäströr närä vinschbocken. Visa dessa instruktioner åt alla som eventuellt använder slipen. Granska vinschlinans skick regelbundet. Säkerställ regelbundet att slipens uppstötningar har hållits på plats. Viktig information om monteringen Montera slipen inte på sådant ställe där aluminium slipen kan vara i galvanisk kontakt med annan metall struktur, annan än aluminium. Warn Warrior Lättslip, instruktioner för installation 6/1
