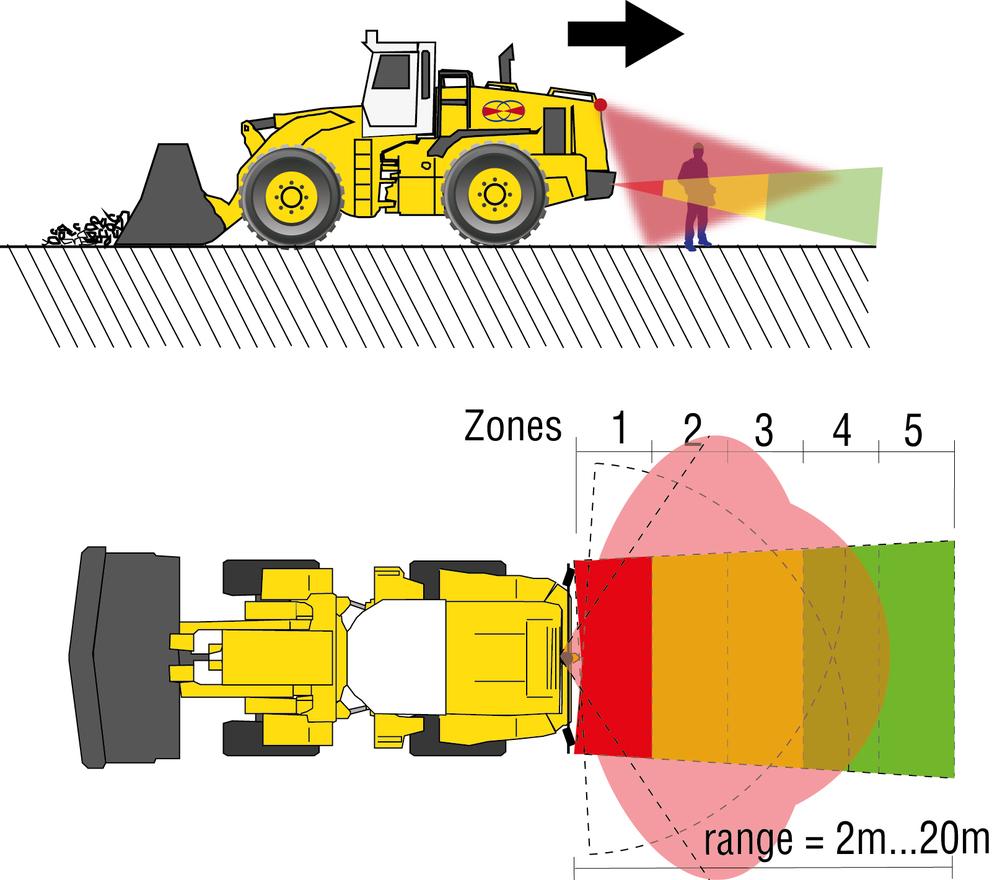

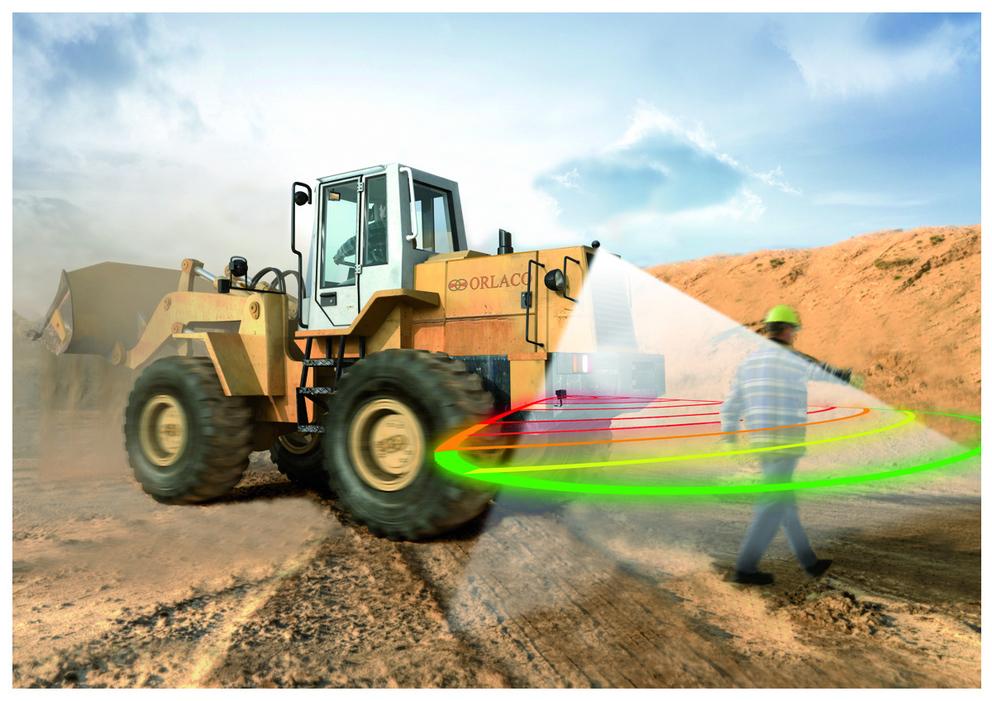

1 Bildanalys och vision Fordonsteknik Fordonskameror RadarEYE Backvarning Användningsområde RadarEye förenar överblick och aktiv detektion. Orlaco har utvecklat den här radarenheten som ett tillägg till kamera- och skärmsystemen. I RadarEye kombineras överblickslösningen med ett aktivt detekteringssystem, vilket ger ytterligare säkerhet och effektivitet. RadarEye är ett integrerat aktivt detekteringssystem som är utformat för detektion av objekt i zoner som är dolda för operatören. Radarsystemet detekterar såväl stillastående objekt som objekt i rörelse i ett angivet område. Med det här detekteringssystemet varnas operatören med en ljudsignal som ökar i styrka allt eftersom objekt kommer närmare. När ett objekt detekteras visas det på skärmen och operatören kan vidta åtgärder omedelbart. På så sätt förhindras skador på operatörens maskin och eventuell annan utrustning som operatören riskerar att backa på. Radarenheterna har tålig design, är stötsäkra och vattentäta och påverkas inte av miljöfaktorer, till exempel snö, regn eller temperaturförändringar. RadarEye kan användas i olika maskiner RadarEye har olika funktioner för visualisering av radarzonerna på skärmen. Så snart ett objekt kommer in i zonen aktiveras färgade punkter (standardinställning) eller en transparent visualisering (förinställd standardinställning/anpassad inställning), i syfte att göra föraren medveten om den potentiella faran m detektionsområde, uppdelat i fem lika stora zoner Separationsavstånd: 1-4 m (kan konfigureras) Antennlob, horisontell: 70 (vanl.), vertikal: 11 (vanl.) Driftstemperatur mellan -40 och +85 C Reaktionsfördröjning vid hinder: 50 ms ( , eller ) RadarEye kan utökas med flera radar- och kameraenheter Kontakta oss gärna för rådgivning Orlaco-radarskärm för CAN-busskommunikation krävs för detektion och sikt i alla riktningar

2 Applikationsexempel Här nedan finns några exempel på applikationer.

3

4

5

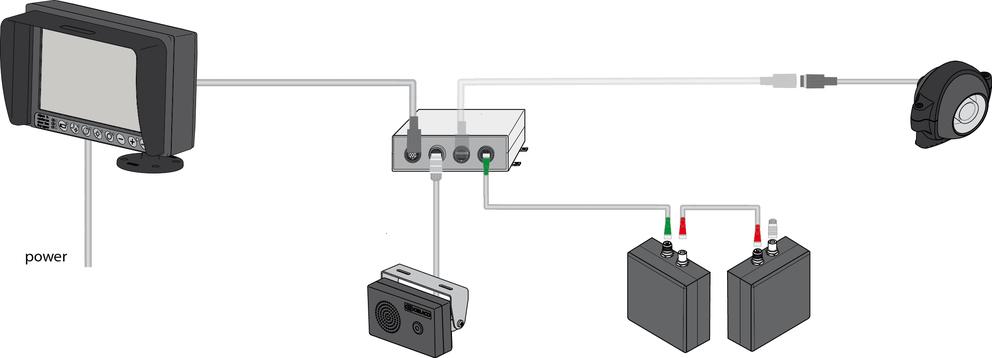

6 Beställningsnummer / Teknisk data MONITORER

7 ORL ORL " RLED CAN SRD 7" RLED CAN SRD 4Cam 6 m strömkabel, öppen ände 6 m videokabel med 7-polig kontakt Justerbart fäste, 132 mm 2 m strömkabel, öppen ände 2 m Y-splitkabel med 1st 4-polig kontakt och 1 st 7-polig kontakt Justerbart fäste, 132 mm ORL ORL " LEDD CAN SRD 12" RLED CAN SRD För dubbel DIN-öppning i instrumentpanelen 6 m strömkabel, öppen ände 6 m videokabel med 7-polig kontakt 6 m strömkabel, öppen ände 6 m videokabel med 7-polig kontakt Justerbart fäste, 190 mm KABLAGE Max. böjradie 70 mm (statisk) Driftstemperatur mellan -40 till +85 C Master - Master

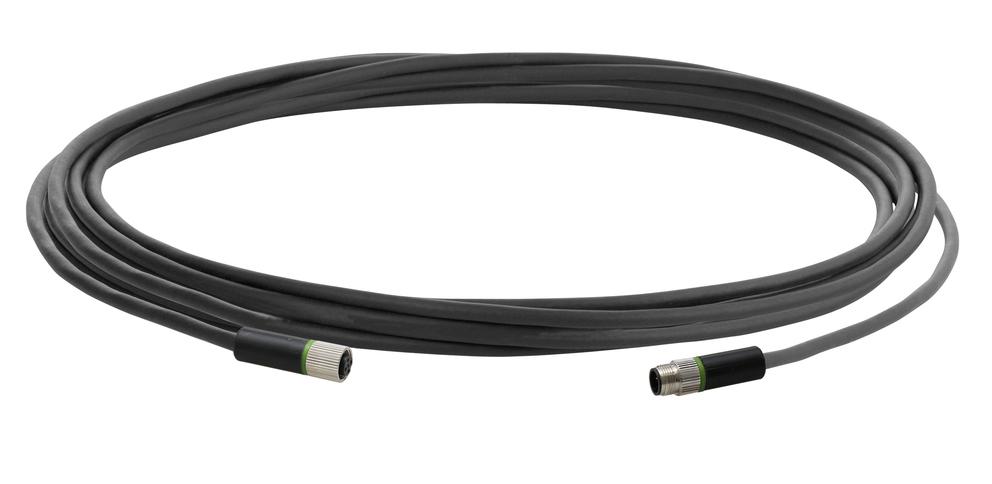

8 Anslutningen mellan interfacet och första SRD-sensorn görs med kabel med en grön färgmarkering. Den används också mellan Master SRD-sensorer eller mellan Slav SRD-sensor och nästa Master SRD-sensor. Artikelnummer Benämning Längd Kontakt ORL Cable 5 m M12 Green 5 m M12 hane, M12 hona ORL Cable 10 m M12 Green 10 m M12 hane, M12 hona ORL Cable 15 m M12 Green 15 m M12 hane, M12 hona ORL Cable 20 m M12 Green 20 m M12 hane, M12 hona ORL Cable 25 m M12 Green 25 m M12 hane, M12 hona ORL Cable 30 m M12 Green 30 m M12 hane, M12 hona Master - Slave Anslutningen mellan Master SRD-sensor och Slav SRD-sensor görs med en rödmarkerad kabel. Den rödmarkerade kabeln har extra anslutning för kommunikation mellan Master SRD-sensor och Slav SRD-sensor. Artikelnummer Benämning Längd Kontakt ORL Cable 0,25 m M12 Master-Slave Red 0,25 m M12 hane, M12 hona ORL Cable 1 m M12 Master-Slave Red 1 m M12 hane, M12 hona ORL Cable 4 m M12 Master-Slave Red 4 m M12 hane, M12 hona ORL Cable 8 m M12 Master-Slave Red 8 m M12 hane, M12 hona ORL Cable 16 m M12 Master-Slave Red 16 m M12 hane, M12 hona ÖVRIGT ORL ORL ORL SRD-sensor CAN Horisontell SRD-sensor CAN Vertikal Singelfäste SRD sensor

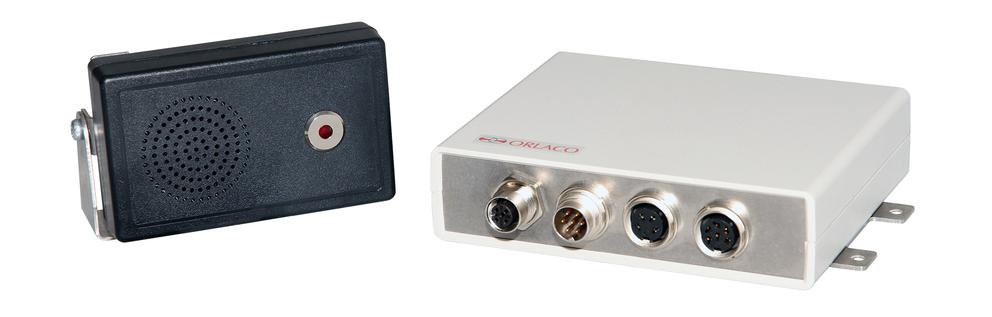

9 Short Range Detection (SRD)-sensor för integration i backkamerasystemet (RadarEYE) Position kontakter: sida, vattentät och vibrationstålig Driftstemperatur: mellan -40 till +85 C Antennlob: hori 70, vert 11 Short Range Detection (SRD)-sensor för integration i backkamerasystemet (RadarEYE) Position kontakter: toppen/botten, vattentät och vibrationstålig Driftstemperatur: mellan -40 till +85 C Antennlob: hori 70, vert 11 Monteringsfäste för SRD-sensor (sensor ingår ej) Rostfritt stål ORL ORL ORL Centrumfäste SRD sensor Interface CAN/SRD/CAM Interface CAN/SRD/CAM ext. högtal. Centrumfäste för SRD-sensor (sensor ingår ej) Möjligt att montera klotkamera på fästet Multijusterbart Rostfritt stål ORL M12 terminator 120 Ohm Utformat för att ansluta SRD-sensor till en kamera och CAN SRD- monitor Driftstemperatur mellan -40 till +85 C Vatten- och dammtät IP66 enligt IEC Utformat för att ansluta SRD-sensor till en kamera, CAN SRD monitor och en extern högtalare Set innehåller extern högtalare och interface
