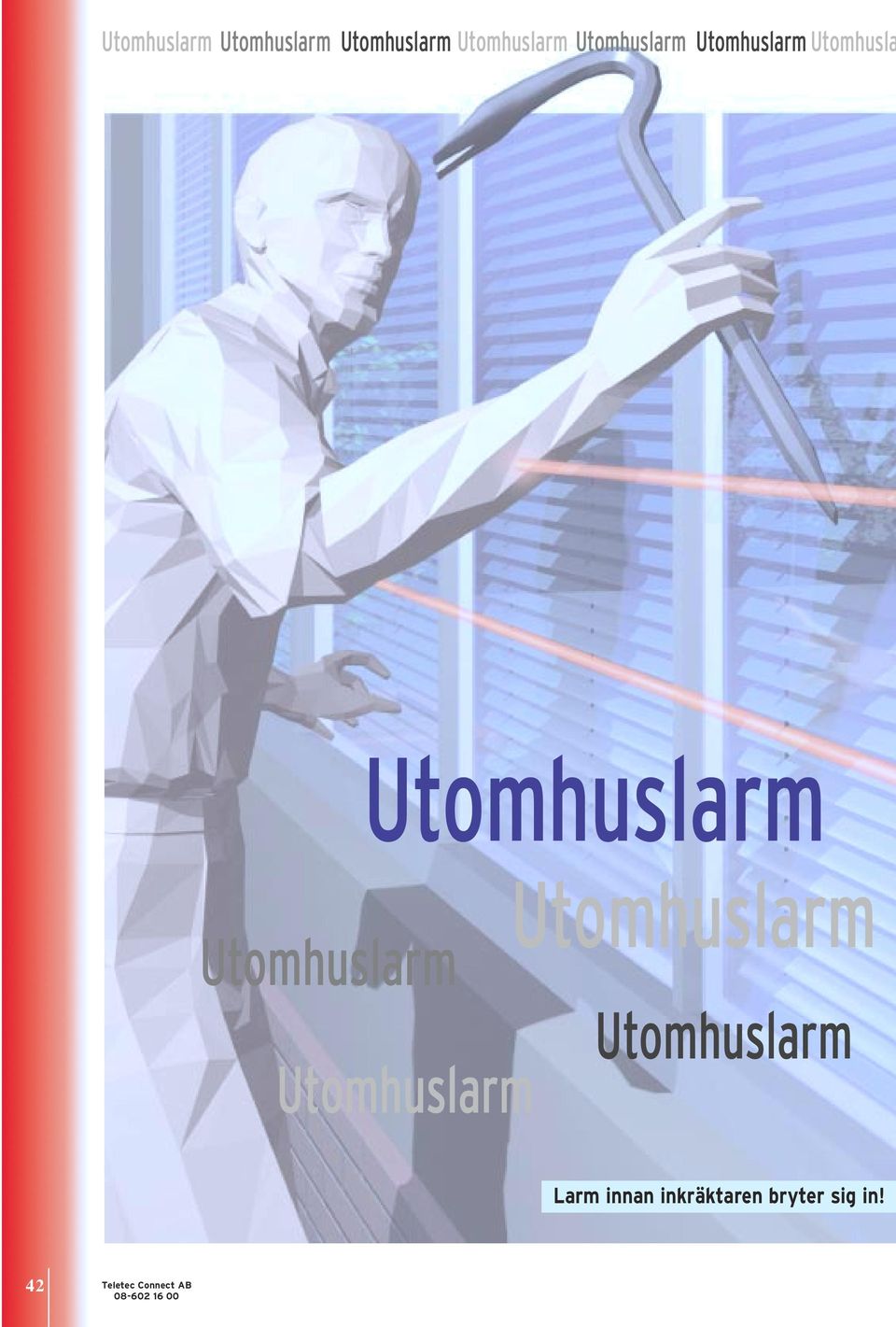

1 Utomhusla Larm innan inkräktaren bryter sig in! 42

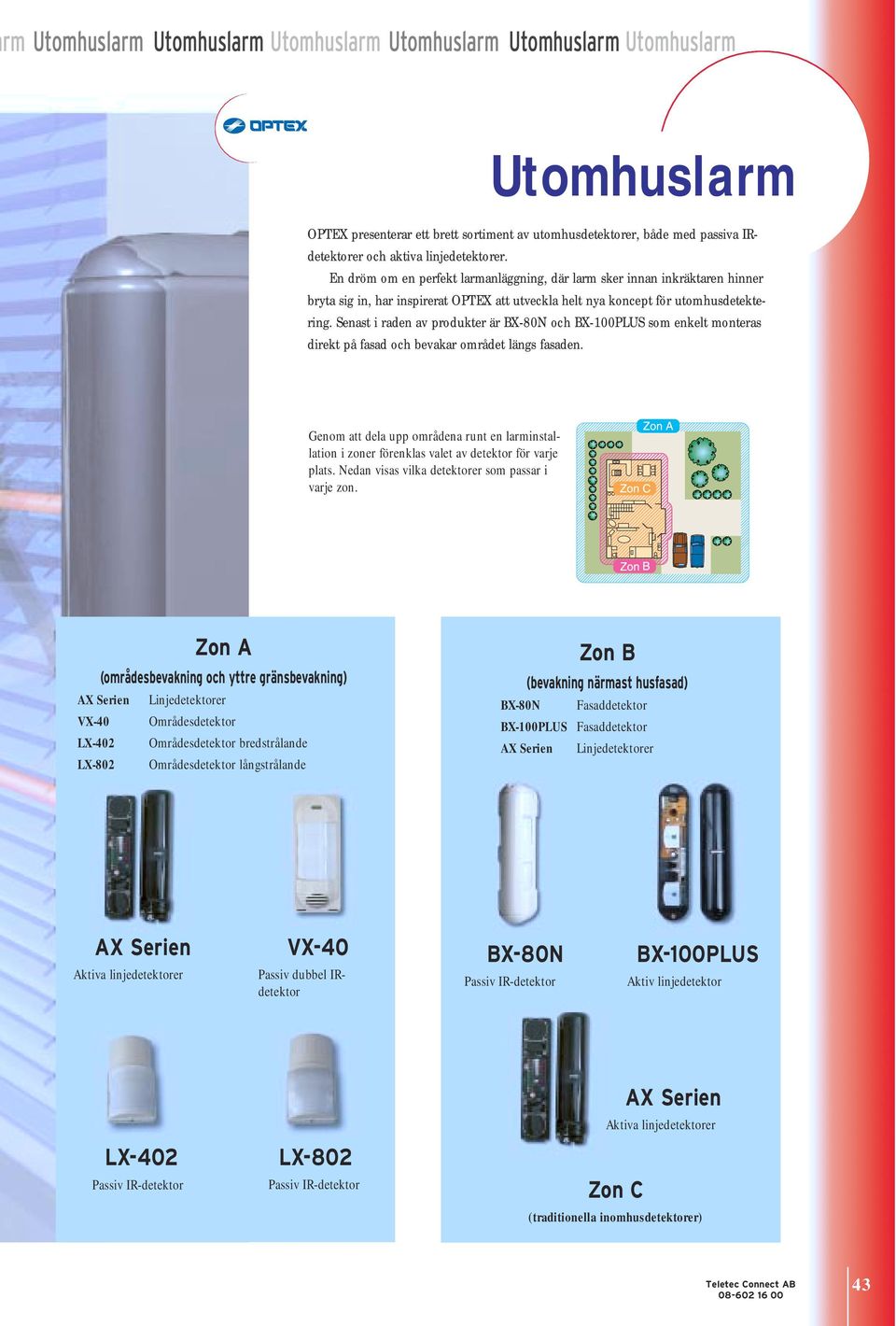

2 rm OPTEX presenterar ett brett sortiment av utomhusdetektorer, både med passiva IRdetektorer och aktiva linjedetektorer. En dröm om en perfekt larmanläggning, där larm sker innan inkräktaren hinner bryta sig in, har inspirerat OPTEX att utveckla helt nya koncept för utomhusdetektering. Senast i raden av produkter är BX-80N och BX-100PLUS som enkelt monteras direkt på fasad och bevakar området längs fasaden. Genom att dela upp områdena runt en larminstallation i zoner förenklas valet av detektor för varje plats. Nedan visas vilka detektorer som passar i varje zon. Zon A (områdesbevakning och yttre gränsbevakning) AX Serien Linjedetektorer VX-40 Områdesdetektor LX-402 Områdesdetektor bredstrålande LX-802 Områdesdetektor långstrålande Zon B (bevakning närmast husfasad) BX-80N Fasaddetektor BX-100PLUS Fasaddetektor AX Serien Linjedetektorer AX Serien Aktiva linjedetektorer VX-40 Passiv dubbel IRdetektor BX-80N Passiv IR-detektor BX-100PLUS Aktiv linjedetektor LX-402 Passiv IR-detektor LX-802 Passiv IR-detektor Zon C AX Serien Aktiva linjedetektorer (traditionella inomhusdetektorer) 43

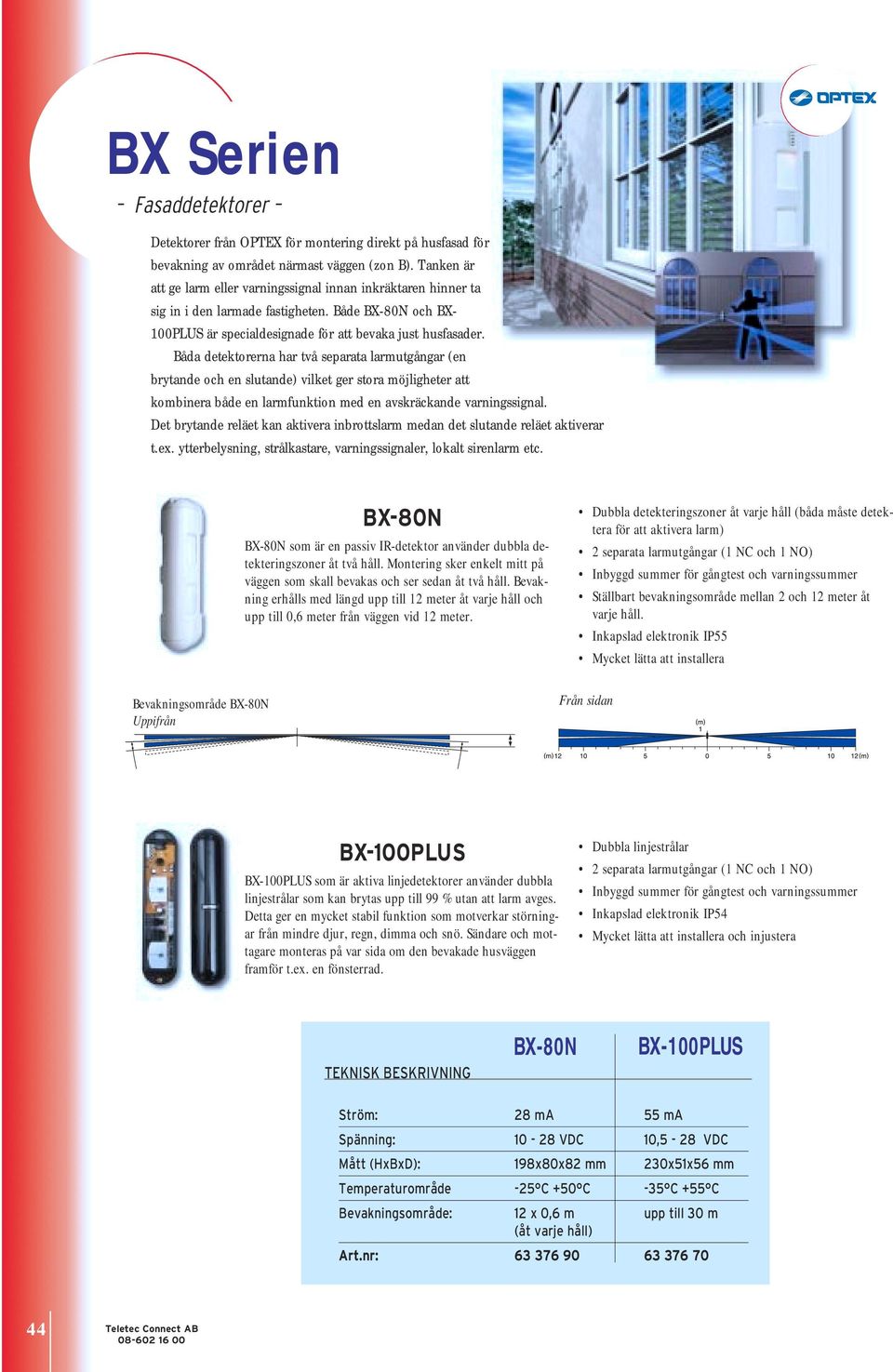

3 BX Serien Fasaddetektorer Detektorer från OPTEX för montering direkt på husfasad för bevakning av området närmast väggen (zon B). Tanken är att ge larm eller varningssignal innan inkräktaren hinner ta sig in i den larmade fastigheten. Både BX-80N och BX- 100PLUS är specialdesignade för att bevaka just husfasader. Båda detektorerna har två separata larmutgångar (en brytande och en slutande) vilket ger stora möjligheter att kombinera både en larmfunktion med en avskräckande varningssignal. Det brytande reläet kan aktivera inbrottslarm medan det slutande reläet aktiverar t.ex. ytterbelysning, strålkastare, varningssignaler, lokalt sirenlarm etc. BX-80N BX-80N som är en passiv IR-detektor använder dubbla detekteringszoner åt två håll. Montering sker enkelt mitt på väggen som skall bevakas och ser sedan åt två håll. Bevakning erhålls med längd upp till 12 meter åt varje håll och upp till 0,6 meter från väggen vid 12 meter. Dubbla detekteringszoner åt varje håll (båda måste detektera för att aktivera larm) 2 separata larmutgångar (1 NC och 1 NO) Inbyggd summer för gångtest och varningssummer Ställbart bevakningsområde mellan 2 och 12 meter åt varje håll. Inkapslad elektronik IP55 Mycket lätta att installera Bevakningsområde BX-80N Bevakningsområde 12 meter (åt varje håll) Ungefär 60 cm Vid 12 m Vinkeln på bevakningsområdet är justerbart horisontellt i läge 0 eller 3 grader Vinkeln på bevakningsområdet är justerbart horisontellt i läge 0 eller 3 grader BX-100PLUS BX-100PLUS som är aktiva linjedetektorer använder dubbla linjestrålar som kan brytas upp till 99 % utan att larm avges. Detta ger en mycket stabil funktion som motverkar störningar från mindre djur, regn, dimma och snö. Sändare och mottagare monteras på var sida om den bevakade husväggen framför t.ex. en fönsterrad. Dubbla linjestrålar 2 separata larmutgångar (1 NC och 1 NO) Inbyggd summer för gångtest och varningssummer Inkapslad elektronik IP54 Mycket lätta att installera och injustera TEKNISK BESKRIVNING BX-80N BX-100PLUS Ström: 28 ma 55 ma Spänning: VDC 10,5-28 VDC Mått (HxBxD): 198x80x82 mm 230x51x56 mm Temperaturområde -25 C +50 C -35 C +55 C Bevakningsområde: 12 x 0,6 m upp till 30 m (åt varje håll) Art.nr:

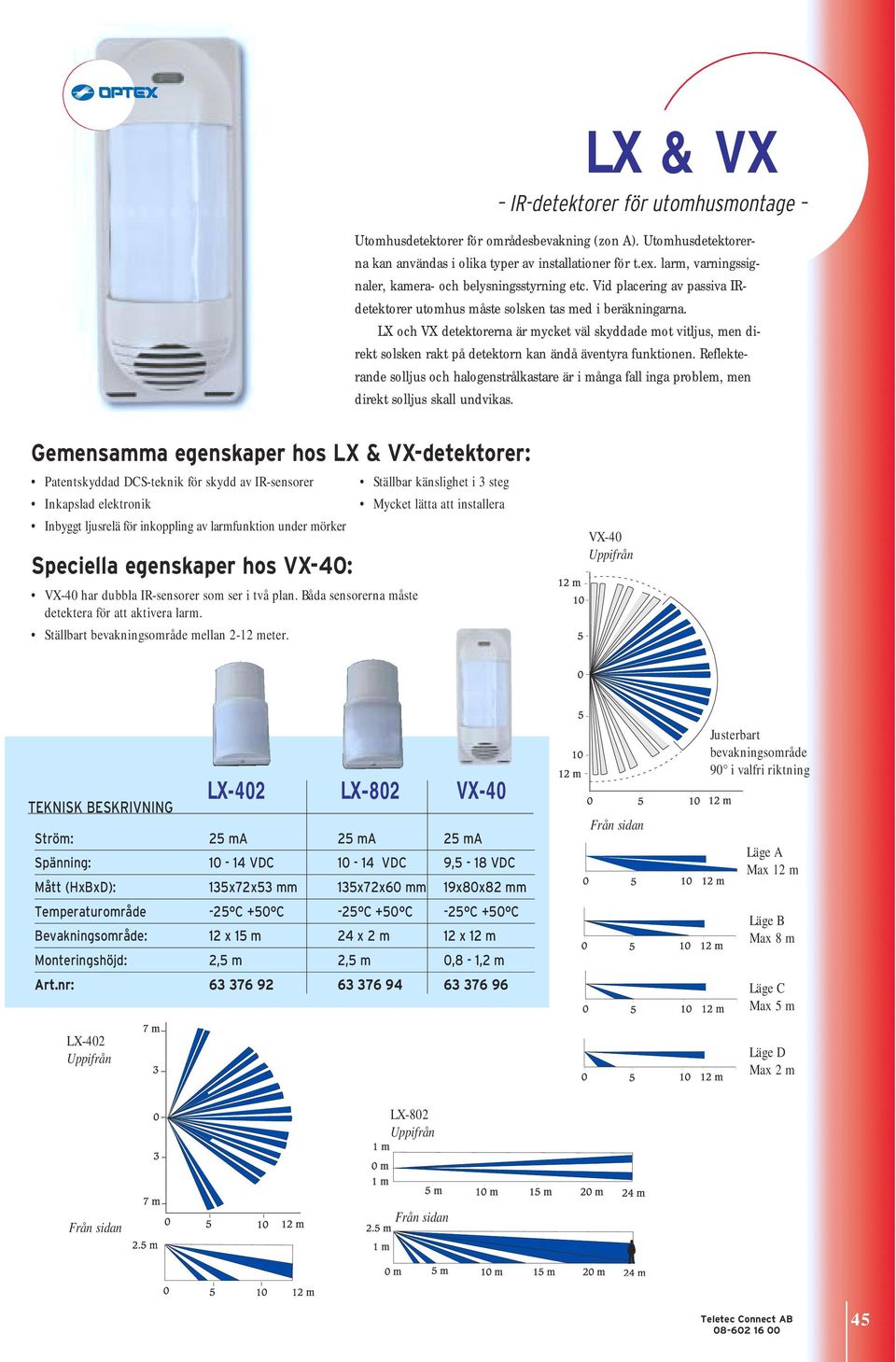

4 LX & VX IR-detektorer för utomhusmontage Utomhusdetektorer för områdesbevakning (zon A). Utomhusdetektorerna kan användas i olika typer av installationer för t.ex. larm, varningssignaler, kamera- och belysningsstyrning etc. Vid placering av passiva IRdetektorer utomhus måste solsken tas med i beräkningarna. LX och VX detektorerna är mycket väl skyddade mot vitljus, men direkt solsken rakt på detektorn kan ändå äventyra funktionen. Reflekterande solljus och halogenstrålkastare är i många fall inga problem, men direkt solljus skall undvikas. Gemensamma egenskaper hos LX & VX-detektorer: Patentskyddad DCS-teknik för skydd av IR-sensorer Inkapslad elektronik Inbyggt ljusrelä för inkoppling av larmfunktion under mörker Speciella egenskaper hos VX-40: VX-40 har dubbla IR-sensorer som ser i två plan. Båda sensorerna måste detektera för att aktivera larm. Ställbart bevakningsområde mellan 2-12 meter. Ställbar känslighet i 3 steg Mycket lätta att installera VX-40 TEKNISK BESKRIVNING LX-402 LX-402 LX-802 VX-40 Ström: 25 ma 25 ma 25 ma Spänning: VDC VDC 9,5-18 VDC Mått (HxBxD): 135x72x53 mm 135x72x60 mm 19x80x82 mm Temperaturområde -25 C +50 C -25 C +50 C -25 C +50 C Bevakningsområde: 12 x 15 m 24 x 2 m 12 x 12 m Monteringshöjd: 2,5 m 2,5 m 0,8-1,2 m Art.nr: Justerbart bevakningsområde 90 i valfri riktning Läge A Max 12 m Läge B Max 8 m Läge C Max 5 m Läge D Max 2 m LX

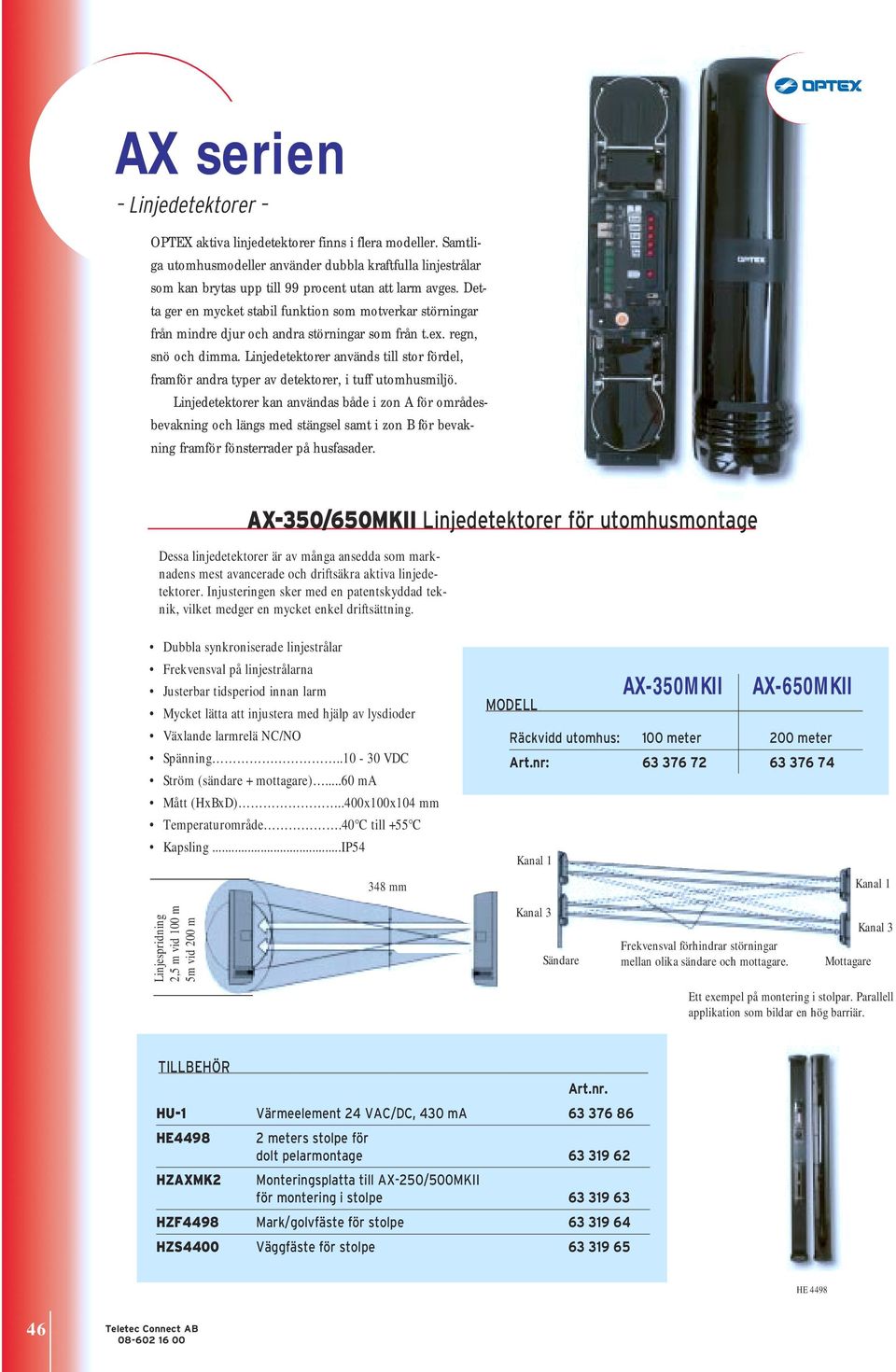

5 AX serien Linjedetektorer OPTEX aktiva linjedetektorer finns i flera modeller. Samtliga utomhusmodeller använder dubbla kraftfulla linjestrålar som kan brytas upp till 99 procent utan att larm avges. Detta ger en mycket stabil funktion som motverkar störningar från mindre djur och andra störningar som från t.ex. regn, snö och dimma. Linjedetektorer används till stor fördel, framför andra typer av detektorer, i tuff utomhusmiljö. Linjedetektorer kan användas både i zon A för områdesbevakning och längs med stängsel samt i zon B för bevakning framför fönsterrader på husfasader. AX-350/650MKII Linjedetektorer för utomhusmontage Dessa linjedetektorer är av många ansedda som marknadens mest avancerade och driftsäkra aktiva linjedetektorer. Injusteringen sker med en patentskyddad teknik, vilket medger en mycket enkel driftsättning. Dubbla synkroniserade linjestrålar Frekvensval på linjestrålarna Justerbar tidsperiod innan larm Mycket lätta att injustera med hjälp av lysdioder Växlande larmrelä NC/NO Spänning VDC Ström (sändare + mottagare)...60 ma Mått (HxBxD)..400x100x104 mm Temperaturområde.40 C till +55 C Kapsling...IP mm MODELL AX-350MKII AX-650MKII Räckvidd utomhus: 100 meter 200 meter Art.nr: Kanal 1 Kanal 1 Linjespridning 2,5 m vid 100 m 5m vid 200 m Kanal 3 Sändare Frekvensval förhindrar störningar mellan olika sändare och mottagare. Mottagare Kanal 3 Ett exempel på montering i stolpar. Parallell applikation som bildar en hög barriär. TILLBEHÖR Art.nr. HU-1 Värmeelement 24 VAC/DC, 430 ma HE4498 HZAXMK2 2 meters stolpe för dolt pelarmontage Monteringsplatta till AX-250/500MKII för montering i stolpe HZF4498 Mark/golvfäste för stolpe HZS4400 Väggfäste för stolpe HE

6 AX-70/130T Linjedetektorer för utomhusmontage Dubbla linjestrålar Justerbar tidsperiod innan larm Enkel montering och injustering Spänning VDC Ström (sändare + mottagare) ma Mått (HxBxD) x67x66,5 mm Temperaturområde C till +55 C MODELL Linjespridning 0,7 m vid 21 m 1,4 m vid 40 m AX-70T 80 mm AX-130T Räckvidd -utomhus: 21 meter 50 meter -inomhus: 40 meter 100 meter Art.nr: AX-100/200PLUS Linjedetektorer för utomhusmontage Dubbla synkroniserade linjestrålar Justerbar tidsperiod innan larm Växlande larmrelä NC/NO Enkel montering och injustering Spänning..10,5-28 VDC Ström (sändare + mottagare) ma Mått (HxBxD). 196x78x83 mm Temperaturområde.-40 C till +55 C Kapsling... IP55 MODELL Linjespridning 0,73 m vid 30 m 1,46 m vid 60 m AX-100PLUS 82 mm AX-200PLUS Räckvidd -utomhus: 30 meter 60 meter -inomhus: 60 meter 120 meter Art.nr: TILLBEHÖR HU-2 Värmeelement 24 V AC/DC, 420 ma Art.nr: AX-100S Linjedetektor för inomhusmontage Räckvidd upp till 30 meter Enkel montering och injustering Spänning 8-18 VDC Ström (sändare + mottagare) ma Mått (HxBxD). 120x70x50 mm Art.nr: m 0,5 m 1,5 m 30 mm 47
