1 Installationsanvisning samt programmeringsinstruktion IS 390/H och IS 392/H ISIF 485B Installationsanvisning IS390-serien

2 Beskrivning. Detektorerna är utvecklade för att installeras utomhus och i kallförråd. De levereras med fäste för montage på vägg eller stolpe. Detektorerna kan inte påverka varandra. Därför kan flera detektorer användas för att täcka in överlappande ytor. Detektering. Detektorn har en mycket hög känslighet. Räckvidden är inte begränsad till avstånd enligt specifikationen. Den är en funktion av föremålets storlek, hastighet och temperaturändring som uppstår. Detektorn reagerar för föremål som rör sig innanför detektorns täckningsområde. Detekteringsförmågan minskar när temperaturskillnaden mellan omgivningen och inkräktaren minskar samt när sikten fördunklas. Observera att t.ex. bilar som är mycket långt utanför täckningsområdet kan ge oönskade larm. Rikta inte detektorn så att den ser utanför tänkt larmområde. Detekteringsförmågan är bäst vid rörelser tvärs genom täckningsområdet. Hastigheten och storleken på föremålet påverkar också detekteringsförmågan. Täckningsområdet blir begränsat av murar, väggar och andra fasta föremål. Försök inte att utnyttja detektorn över den maximala räckvidden. Installera flera detektorer istället. Observera att maskering av täckningsområdet, i frånkopplat läge, inte detekteras. Montering. Detektorn skall monteras mellan 2,5 och 4 m höjd över mark. Välj högsta detekteringshöjd 4m om möjligt. Då minskar risken från störningar från katter och andra smådjur. Om detektorn kan röra sig p.g.a. hård vind så kan känsligheten minska. I vissa fall kan även oönskade larm lösa ut. - På stabil vägg med skruv. Använd en rostskyddad plåt som underlag på svaga underlag. - På en stabil stolpe med tillbehör ISMD För en optimal funktion skall följande punkter uppfyllas. - Inriktning av detektorn skall vara sådan att alla zoner i täckningsområdet har ungefär samma temperatur (golv, vägg, etc.). - Välj en monteringsplats så att ett tänkt intrång sker tvärs zonerna. - Se till att inga stora rörliga föremål finns i täckningsområdet. Påverkan från vind på grenar, buskar eller högt gräs kan störa detektorn. Även emballage t.ex. plast mm. - Okontrollerade rörelser inom området måste förhindras med t.ex. stängsel. Den högra kabelförskruvningen (bakifrån sett) får inte användas eller blockeras. Den har ett inbyggt filter som förhindrar kondens i detektorn Installationsanvisning IS390-serien

3 Inkoppling. Inkopplings och programmeringsinstruktion finns i detektorns lock. Detektorn är skyddad mot kortvarig felvänd polaritet. Långvarig inkoppling kan skada detektorn. Det tar upptill 30 minuter för detektorn att stabilisera sig efter spänningstillkoppling. Inriktning av detektorn. I höjdled skall detektorn vara inriktad så att en gående person längst bort i täckningsområdet täcks in. Använd spåret ovanpå detektorn till att rikta in detektorn. Den motsvarar övre delen av detekteringsområdet. På sidan av detektorn finns även spår för inställning för sidled. Gångtesta alltid efter inriktning av detektorn. Vänta minst 3 min mellan varje gångtest. Det automatiska störskyddet måste hinna återgå mellan proven. Indikering, röd lysdiod. Blinkar under ca 30 sekunder när spänningen kopplas till. Tänds vid utlöst larm om bygel 3 är i läge ON (neråt), eller om ingång 3 är kopplad till minus. Snabba blinkningar som indikerar vilken detektor som har löst larm. Förutsättning är att bygel 3 och bygel 8 är i läge OFF (uppåt). Indikeringen börjar blinka när ingång 8 går från öppen eller plus till minus. Natt till Dag från C-app. Installationsanvisning IS390-serien

4 Programmering av IS 390/392. Pulsräkning för IS 390 kan ställas på 4 eller 1 puls. Programmering med hjälp av en bärbar dator och ISIF 485B rekommenderas, det underlättar intrimningen och framtida service. Antal Pulser Omk. 4 1 puls ATD Omk. 3 FRÅN TILL Känslighet Omk. 1 o 2 Omk. 1 Omk. 2 Omk. 3 Omk % OFF OFF OFF OFF 75 % OFF ON OFF OFF 100 % ON OFF OFF OFF 40 % OFF OFF ON OFF 75 % OFF ON ON OFF 100 % ON OFF ON OFF 4 pulser (Endast IS 390) FRÅN TILL Programmering med hjälp av ISIF 485B Låt DIP-switcharna 1, 2 stå i läge ON efter programmering Tabell: Inställning av DIP-switchar. Gångtest Utförande av gångtest. Vänta med gångtestet tills stabilisering skett. 1. Koppla om till gångtest. 2. Gå tvärs igenom larmzonen, Ta ett steg ungefär varje sekund. kontrollera att larm utlöser i hela täckningsområdet. Larm får inte lösa ut utanför det inhägnade området. 40 % OFF OFF OFF ON 75 % OFF ON OFF ON 100 % ON OFF OFF ON 40 % OFF OFF ON ON 75 % OFF ON ON ON 100 % ON OFF ON ON ON ON Installationsanvisning IS390-serien

5 3. Justera inriktningen och känsligheten om inte kraven enligt 2 uppfylls. 4. Koppla från gångtestfunktionen efter att inställningarna är OK. 5. Skruva igen kapslingen. Vänta minst 3 minuter mellan varje gångtest eller ställ ATD från (DIP 3 = OFF) ATD kompenserar för förändringar i omgivningen genom att ändra larmtröskeln. Varje förändring tar upp till 3 minuter att återställa. Eventuellt måste gångtesten enligt ovan upprepas ett par gånger innan man hittar en lämplig inställning. Vandalskydd IS 390/392 har ett inbyggt vandalskydd som känner av om detektorn rubbas ur sitt läge som bestämdes vid driftsättningen. Ett vandallarm aktiverar larmreläet som ligger draget ända tills detektorn återställs till sin ursprungliga position eller detektorns matningsspänning bryts för att konfirmera det nya läget. Efter detektorns insvängningsperiod på ungefär 60 sekunder läser detektorn in sitt läge, gäller endast med locket stängt. Efter att detektorn öppnats och stängts med spänningen påslagen läser den efter 5 minuter in sitt nya läge utan att aktivera larmreläet. Vandalskyddet kan återställas genom att bryta spänningen i 60 sekunder. Dipswitch 6 bestämmer om vandalskyddet används eller ej: OFF = Inte inkopplat ON = Inkopplat Underhåll. Kontrollera detektorn kontinuerligt. Minst två servicebesök per år rekommenderas. Vid service skall detektorns täckningsområde, nedsmutsning och montering kontrolleras. - Rengör detektorns frontfilter med en mjuk icke repande duk. Använd inte rengöringsmedel. - Kontrollera att detektorn är torr inuti. - Efter ett extremt kraftigt oväder skall detektorns frontfilter rengöras från snö, damm mm. Installationsanvisning IS390-serien

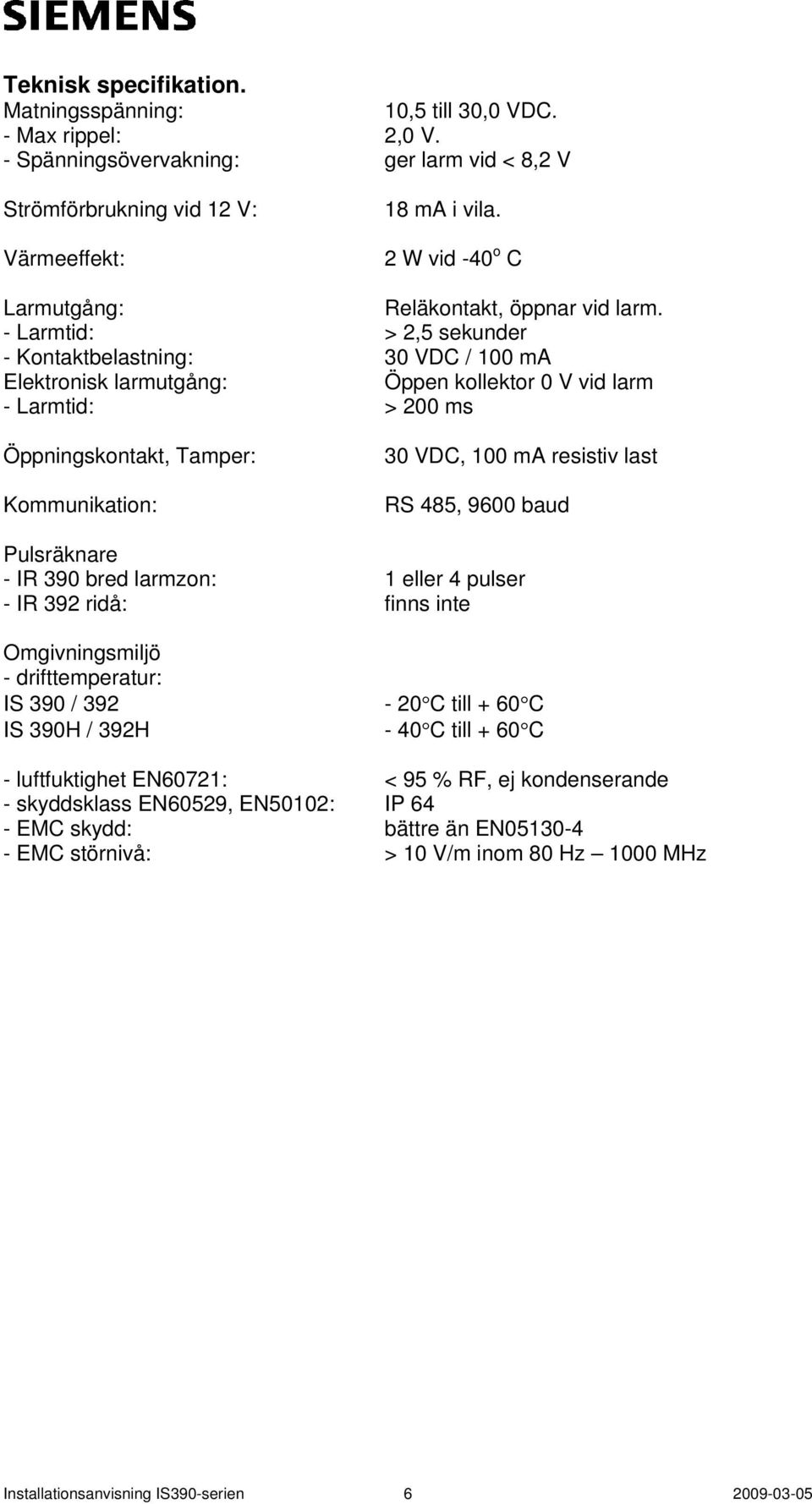

6 Teknisk specifikation. Matningsspänning: 10,5 till 30,0 VDC. - Max rippel: 2,0 V. - Spänningsövervakning: ger larm vid < 8,2 V Strömförbrukning vid 12 V: Värmeeffekt: 18 ma i vila. 2 W vid -40 o C Larmutgång: Reläkontakt, öppnar vid larm. - Larmtid: > 2,5 sekunder - Kontaktbelastning: 30 VDC / 100 ma Elektronisk larmutgång: Öppen kollektor 0 V vid larm - Larmtid: > 200 ms Öppningskontakt, Tamper: Kommunikation: 30 VDC, 100 ma resistiv last RS 485, 9600 baud Pulsräknare - IR 390 bred larmzon: 1 eller 4 pulser - IR 392 ridå: finns inte Omgivningsmiljö - drifttemperatur: IS 390 / 392 IS 390H / 392H - 20 C till + 60 C - 40 C till + 60 C - luftfuktighet EN60721: < 95 % RF, ej kondenserande - skyddsklass EN60529, EN50102: IP 64 - EMC skydd: bättre än EN EMC störnivå: > 10 V/m inom 80 Hz 1000 MHz Installationsanvisning IS390-serien

7 IS 390/IS 390H Installationsanvisning IS390-serien

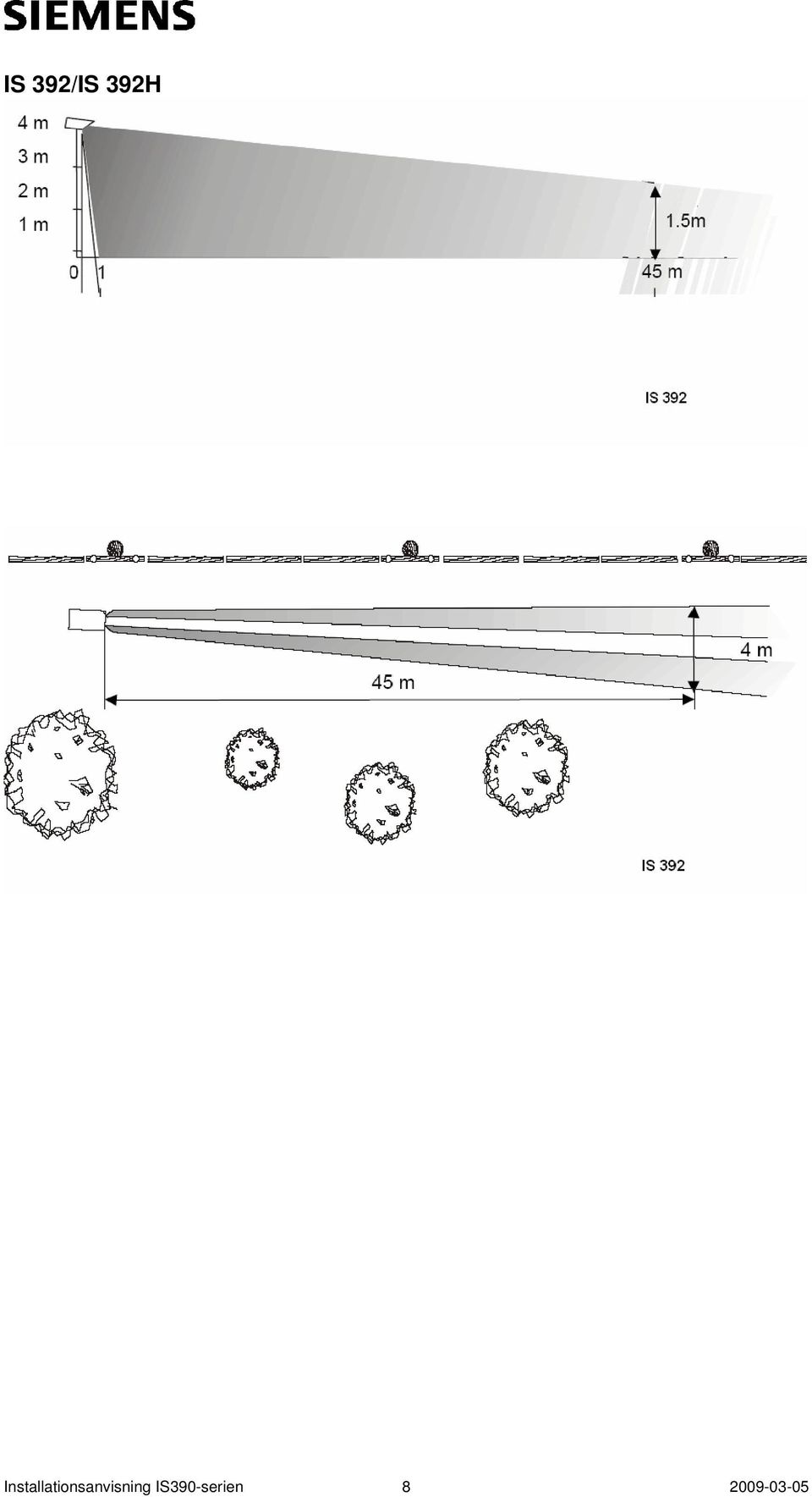

8 IS 392/IS 392H Installationsanvisning IS390-serien

9 IS 3XX OBS! Montera inte IS detektorn så att detekteringsfälten går utanför området, då finns det risk att den detekterar t.ex människor på andra sidan staketet. OBS! Installationsanvisning IS390-serien

10 Installationsanvisning ISIF 485B Installationsanvisning IS390-serien

11 ISIF 485B är ett installationsverktyg för att programmera och underhålla IS detektorerna. Man kan kontrollera detekteringsförmågan i realtid från detektorn. Eller från flera detektorer om de är kopplade i en RS 485 slinga. Programmet visar amplituden och storleken mm på larmsignaler, samt om det skulle finnas en störning i detektorområdet. Man kan programmera känslighet, adress mm. Vissa modeller har även pulsräkning. Om fler än en detektor är kopplad i en RS 485 slinga måste var och en ha en egen adress. Adressera detektorerna innan de monteras ute på fältet. ISIF 485B Nr1 Nr2 Nr N Bilden visar en typisk inkoppling. Till RS 485 slingan kan 32 st detektorer kopplas in. Slingan får max vara 1000m. Om man vill göra en fast installation för RS 485 slingan finns det i ISIF lådan anslutningsplintar. Kabeltyp som rekommenderas är partvinnad kabel. Installationsanvisning IS390-serien

12 Installation av program: Placera programdisketten i diskettstationen. Öppna utforskaren och öppna sedan diskettstationen i utforskaren. Klicka på programmet Setup_ISxxx.exe och öppna den. Eller dubbelklicka på filen så öppnas den automatiskt. ( XXX betyder olika versionsnummer). Följ anvisningarna som eventuellt kommer upp. Vid problem med installationen av datorprogrammet och/eller annat datarelaterat problem kontakta IT/data-avdelningen på ert företag. Kommunikationsporten/portarna ska vara öppna. Kontrollera det i kontrollpanelen. Samt kontrollera det i ISIF programmet under optioner. Välj lämplig port. (Portinställningar skall vara Windows default). Systemkonfiguration för dator: Windows 9x/2000/XP Cpu >400Mhz Minneskapacitet 10 MB Installationsanvisning IS390-serien

13 Programöversikt för ISIF 485B dataprogram. När programmet har startas kommer bilden se ut som nedan. Versions nummer kan vara olika. En meny visas med olika funktioner och inställningar. Menyn kan skötas med att trycka på tangentbordet <ALT>+ <understruken bokstav> eller genom att använda funktionstangenterna på tangentbordet t.ex. <F3> för att söka efter en detektor på RS 485 slingan. För att söka efter en detektor kan man använda knappen. Om du avslutar programmet kommer de senaste inställningar att gälla. A B C D E F G A = Status-rad B = Programmet av/på C = Programtillstånd D = INI-fil som används E = Datum F = Scope G = Katalog Symbol Visas Beskrivning Du kan ladda ner INI-filen för detektorn om auto nerladdning inte fungerar. (se söka efter detektor). INI-filerna innehåller detektorkonfigureringen för detektortypen. <F2> Installationsanvisning IS390-serien

14 Efter att du har startat programmet måste en sökning ske efter detektorer kopplade till RS 485 bussen. Man kan definiera en startadress för snabbare sökning. Tryck <start> eller <ALT>+<s>. Alla detektorer som hittas på RS 485 bussen kommer att visas i listan. OBS! Adressera detektorerna innan de kopplas upp på RS485 bussen. (om man har flera). <F3> Välj detektor genom att markera adressen till den. Tryck sedan på OK. Programmet växlar automatiskt över till en oscillatorbild för den valda adressen. För att lämna bilden kan knappen ESC användas. <F3> I upp-/nerladdnings fönstret kan man enkelt ändra inställningar för detektorn. OBS! Bilden kan vara annorlunda pga olika detektortyper. Detektorn väljs i choice -rutan. Siffran i början talar om vilken adress detektorn har. Om det inte finns någon detektor i listan gör en sökning enligt ovan.<f3>. Data kommer att automatisk att laddas in till programmet från detektorn vid anslutning. Ändringar sparas/skickas till detektorn med knappen eller <Ctrl>+ <s>. Fabriksinställningar kan göras med att man trycker <Ctrl>+<F>. Spara fabriksinställningarna. <Ctrl>+<L> Ladda ner detektorinställningar <Ctrl>+<S> Spara detektorändringar <Ctrl>+<F> Fabriksinställningar Olika inställningar visas när markören förs över en ruta. Installationsanvisning IS390-serien

15 Symbol Visas Beskrivning Oscilloskåpbilden visar till vänster den analoga signalen från detektorn och till höger visas inställningarna. T.ex. DIP-switch inställningar, LED mm. Längs nere till höger visas kommunikations status. Com1<3> = kommunikationsport 1 detektor 3. Ovanför status för kommunikation visas detektorns dip-inställningar. OBS! Dip 1-2 skall vara ON vid dataprogrammering. För att starta bilden kan knappen användas. Man kan ta bilder av signalerna med hjälp av knappen eller genom att använda <Ctrl>+<P> för att dokumentera signalen och inställningarna. För att lägga till ett kort memo, för bilden kan kommandot <Ctrl>+<O> användas. <F5> Aktivera oscillatorbilden <Ctrl>+<F5> Stoppa <F6> På/Av scroll mode <F7> På/Av rutnät <F8> Öka storlek rutnät <Ctrl>+<F8> Minska storlek rutnät <F9> Rensa bild <F10> Radera alla triggningar Installationsanvisning IS390-serien

16 Symbol Visas Beskrivning Bilden ovan visar hur en bild kan se ut tagen från oscilloskåpfunktionen. Ovan till höger visas alla bilder som lagrats. Bilderna lagras efter ett mönster. Type_mode_yymmdd_nnn.bmp Type: Detektortyp IS Model: Detektormodell 390 Yy: År 04 Mm: Månad 12 Dd: Dag 02 Nnn: Löpnummer Bilder som inte skall användas mera kan raderas genom att trycka <ALT>+<D>. Bilderna sparas i en underkatalog som heter /bmp för att lätt kunna hittas vid senare tillfälle. På nästa sida visas ett exempel på hur en sådan bild kan se ut. Bilden innehåller all information för detektorn. Installationsanvisning IS390-serien

17 Installationsanvisning IS390-serien

18 Info om inställningar (settings) för detektorer. Bilden och inställningar kan se annorlunda pga detektortyp. Choice Här kan man välja adress på den detektor man vill programmera. Adress Här kan man ändra adress på detektorn Configuration Programmering via mjukvara eller dip-omkopplare Reset alarm counter Nollställa larmminnet SWATD Om ATD ska vara på eller inte SW sensitivity(%) Känsligheten i % SW pulse count Antal pulser OBS! gäller ej alla detektorer. För att spara inställningar till detektorn (<Ctrl>+<S>) För läsa in inställningar från detektorn (<Ctrl>+<L>) Installationsanvisning IS390-serien

19 Bilaga 1 Detektor i normalläge, inga störningar eller larm i detektorns bevakningsområde. ATD signalen kompenserar för förändringar i omgivningen genom att ändra larmtröskeln. Larmtröskelns linje kan stiga eller sjunka beroende på om det är störningar i detektorns bevakningsområde. Det kan vara människor eller bilar i området, även om detektorn tittar mot buskar så kan det störa detektorn. ATD jobbar parallellt med detektorsignalen. Förändringar i detektorsignalen påverkar ATD. Små detektorsignaler kan ATD kompensera så att de inte löser ut larm. Stora detektorsignaler som går över ATD löser ut larm direkt och man ser samtidigt att larmreläet drar/följer status. Detektorsignalen bör se ut som på bilden, men även om man har små toppar/kullar så är det ok. Om detektorsignalen har höga toppar så är det något fel eller en störning. I så fall bör man kontrollera bevakningsområdet. Kontrollera att kåpan är på ordentligt. Om man använder ISIF 485B direkt mot detektorn ute på fältet, tejpa så att glipan mellan kåpa och botten blir tät. Larmreläet är i normalläge låg. Den ser ut som på bilden. Installationsanvisning IS390-serien

20 Bilaga 2 Detektor i larm ATD har stigit i början till sin toppnivå men sedan blev detektorsignalen för stor. När detektorsignalen gick över tröskelvärdet drog larmreläet. Som visas på bilden ovan så har vi en stor detektorsignal från en människa, djur, bil mm. Larmreläet är draget så länge detektorsignalen är över tröskelvärdet. Installationsanvisning IS390-serien
