1 Safety Security Certainty Inbrottslarm Områdesskydd Perimeter

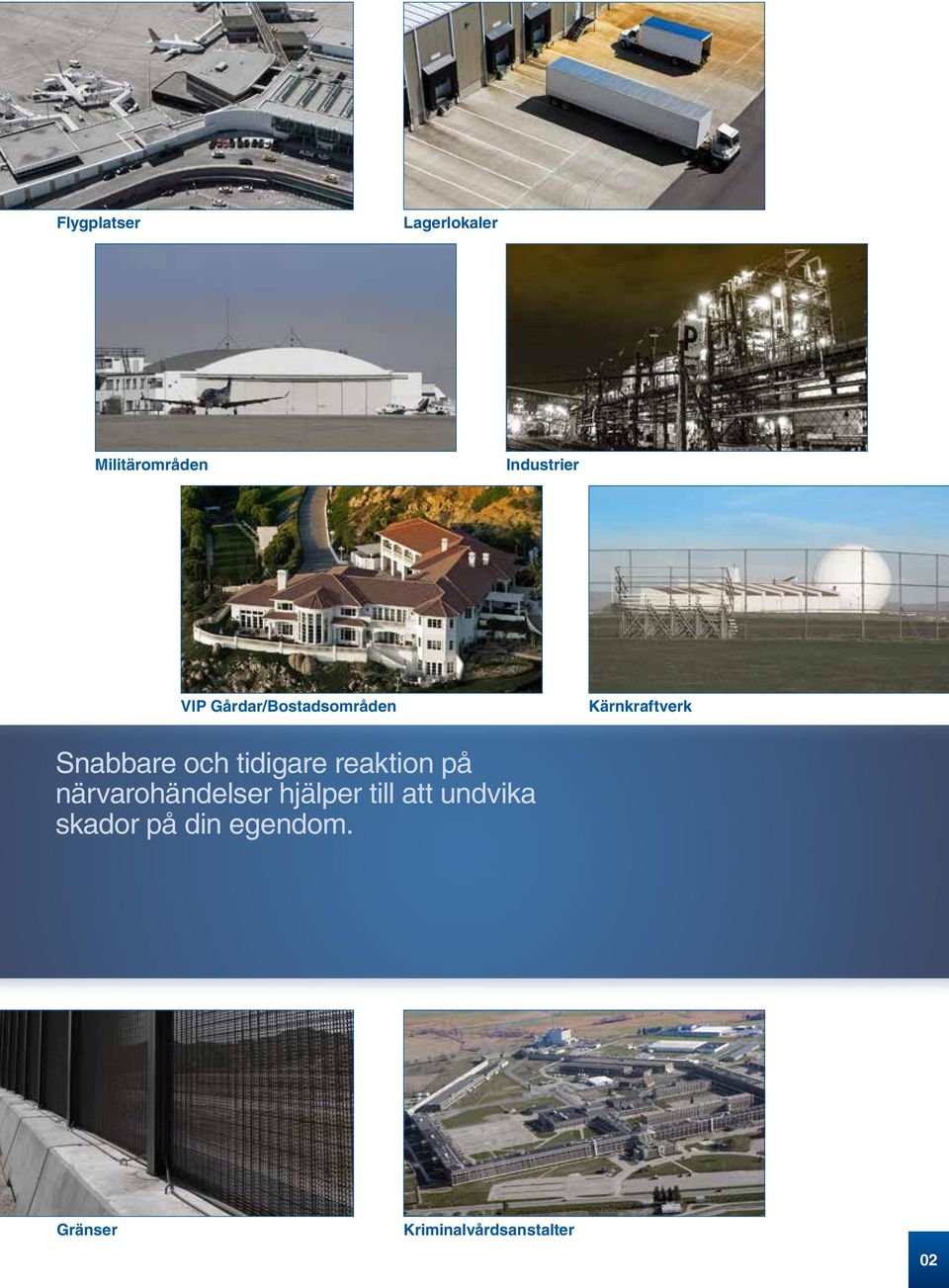

2 Flygplatser Lagerlokaler Militärområden Industrier VIP Gårdar/Bostadsområden Kärnkraftverk Snabbare och tidigare reaktion på närvarohändelser hjälper till att undvika skador på din egendom. Gränser Kriminalvårdsanstalter 02

3 Perimeterdetektorer: den idealiska lösningen för alla säkerhetsbehov utomhus Som en del av UTCFS omfattande portfölj av brandoch säkerhetsprodukter, ger dessa utomhusdetektorer möjlighet att skydda utsidan av era lokaler. Utemiljöer kan vara instabila och lätt påverkas av förändringar i vädret och oförutsägbara rörliga objekt. Våra perimetersystem tillåter dig att ha en förvarning och snabbare reaktion på händelser och därigenom minska eventuella risker för potentiella skador. Beroende på den yttre miljön och dess storlek, kan vi hitta den mest lämpliga lösningen för att tillgodose dina behov oavsett om det gäller en stor eller liten anläggning. 03

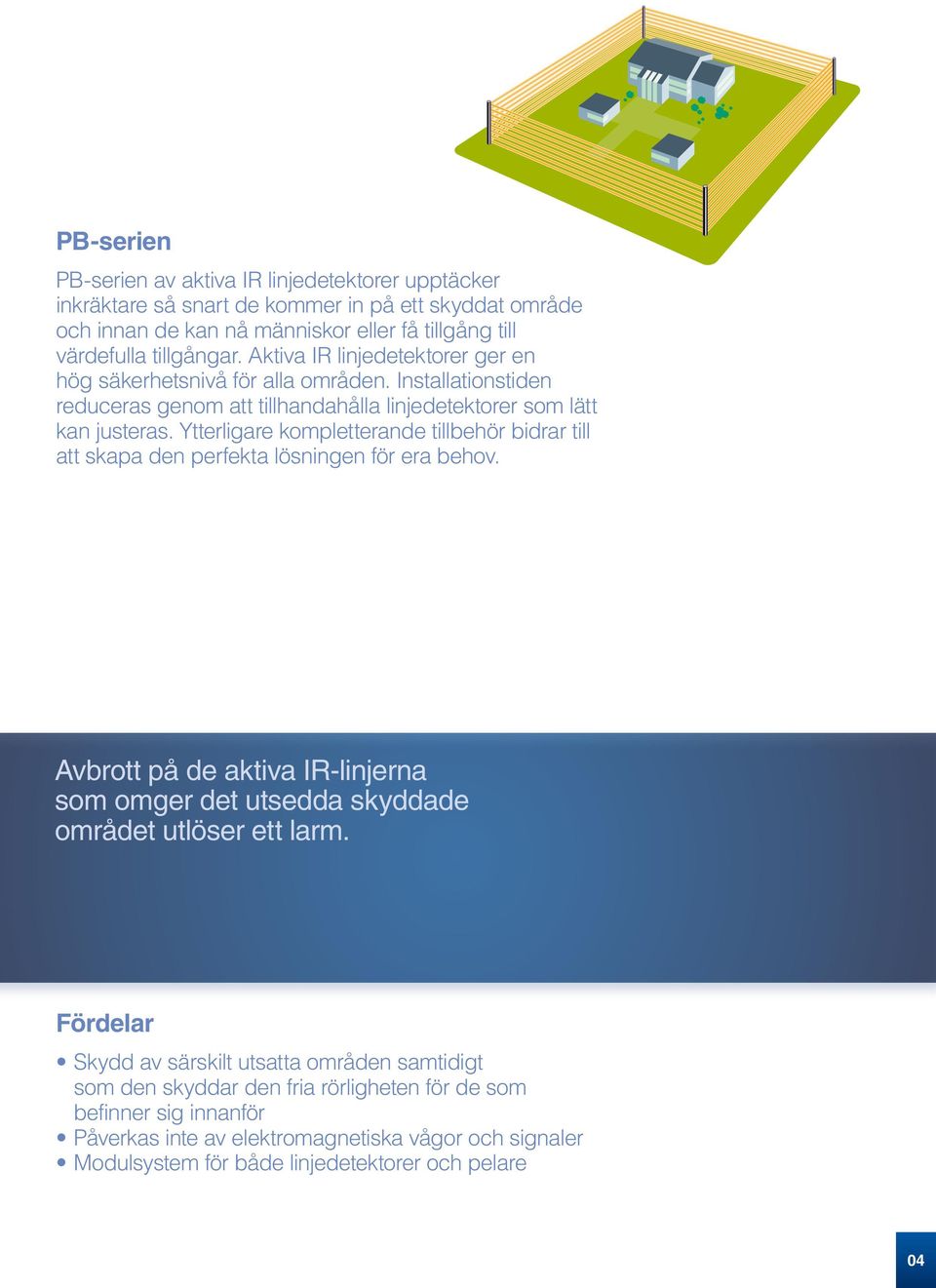

4 PB-serien PB-serien av aktiva IR linjedetektorer upptäcker inkräktare så snart de kommer in på ett skyddat område och innan de kan nå människor eller få tillgång till värdefulla tillgångar. Aktiva IR linjedetektorer ger en hög säkerhetsnivå för alla områden. Installationstiden reduceras genom att tillhandahålla linjedetektorer som lätt kan justeras. Ytterligare kompletterande tillbehör bidrar till att skapa den perfekta lösningen för era behov. Avbrott på de aktiva IR-linjerna som omger det utsedda skyddade området utlöser ett larm. Fördelar Skydd av särskilt utsatta områden samtidigt som den skyddar den fria rörligheten för de som befinner sig innanför Påverkas inte av elektromagnetiska vågor och signaler Modulsystem för både linjedetektorer och pelare 04

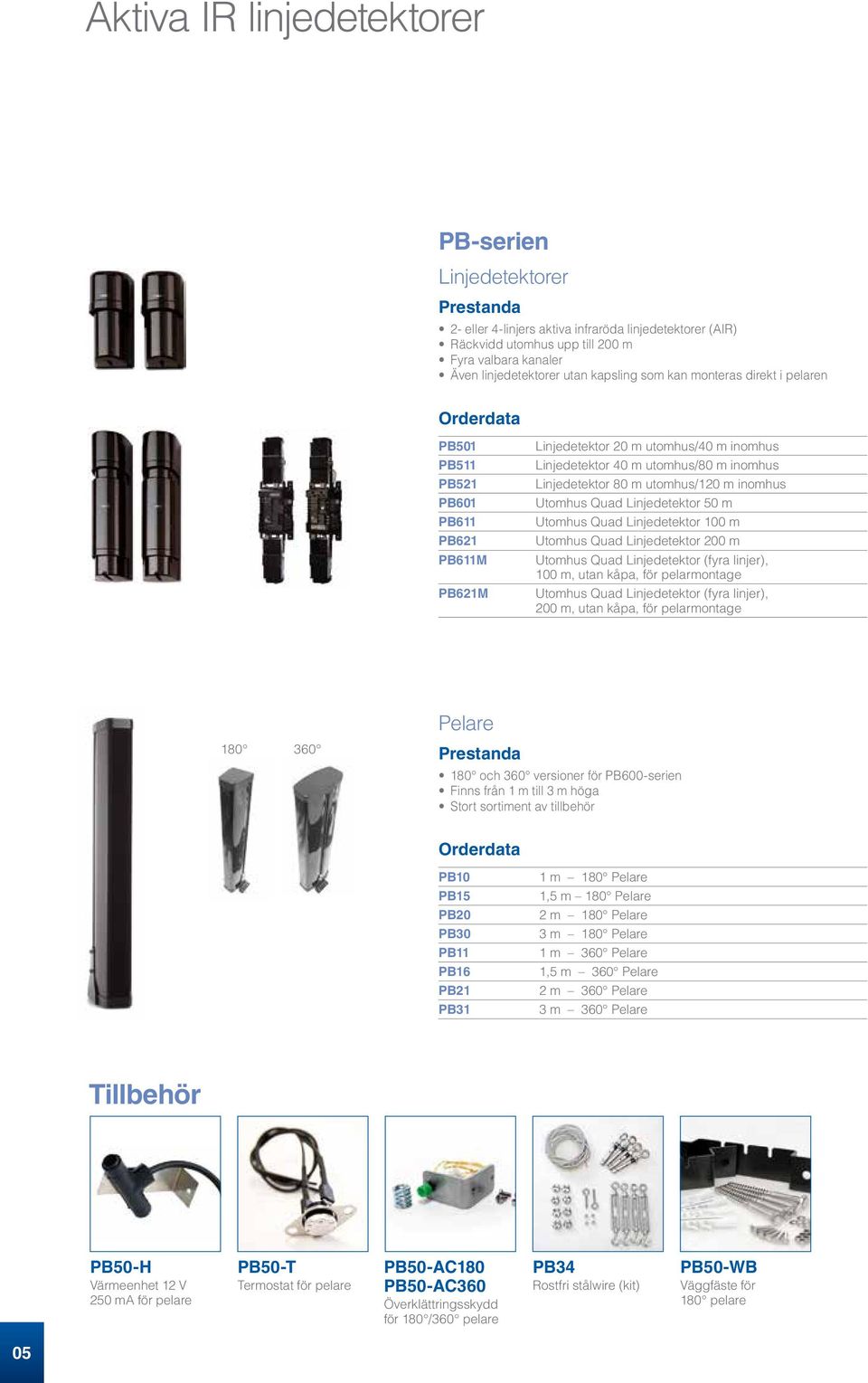

5 Aktiva IR linjedetektorer PB-serien Linjedetektorer 2- eller 4-linjers aktiva infraröda linjedetektorer (AIR) Räckvidd utomhus upp till 200 m Fyra valbara kanaler Även linjedetektorer utan kapsling som kan monteras direkt i pelaren Orderdata PB501 PB511 PB521 PB601 PB611 PB621 PB611M PB621M Linjedetektor 20 m utomhus/40 m inomhus Linjedetektor 40 m utomhus/80 m inomhus Linjedetektor 80 m utomhus/120 m inomhus Utomhus Quad Linjedetektor 50 m Utomhus Quad Linjedetektor 100 m Utomhus Quad Linjedetektor 200 m Utomhus Quad Linjedetektor (fyra linjer), 100 m, utan kåpa, för pelarmontage Utomhus Quad Linjedetektor (fyra linjer), 200 m, utan kåpa, för pelarmontage Pelare och 360 versioner för PB600-serien Finns från 1 m till 3 m höga Stort sortiment av tillbehör Orderdata PB10 1 m 180 Pelare PB15 1,5 m 180 Pelare PB20 2 m 180 Pelare PB30 3 m 180 Pelare PB11 1 m 360 Pelare PB16 1,5 m 360 Pelare PB21 2 m 360 Pelare PB31 3 m 360 Pelare Tillbehör PB50-H Värmeenhet 12 V 250 ma för pelare PB50-T Termostat för pelare PB50-AC180 PB50-AC360 Överklättringsskydd för 180 /360 pelare PB34 Rostfri stålwire (kit) PB50-WB Väggfäste för 180 pelare 05

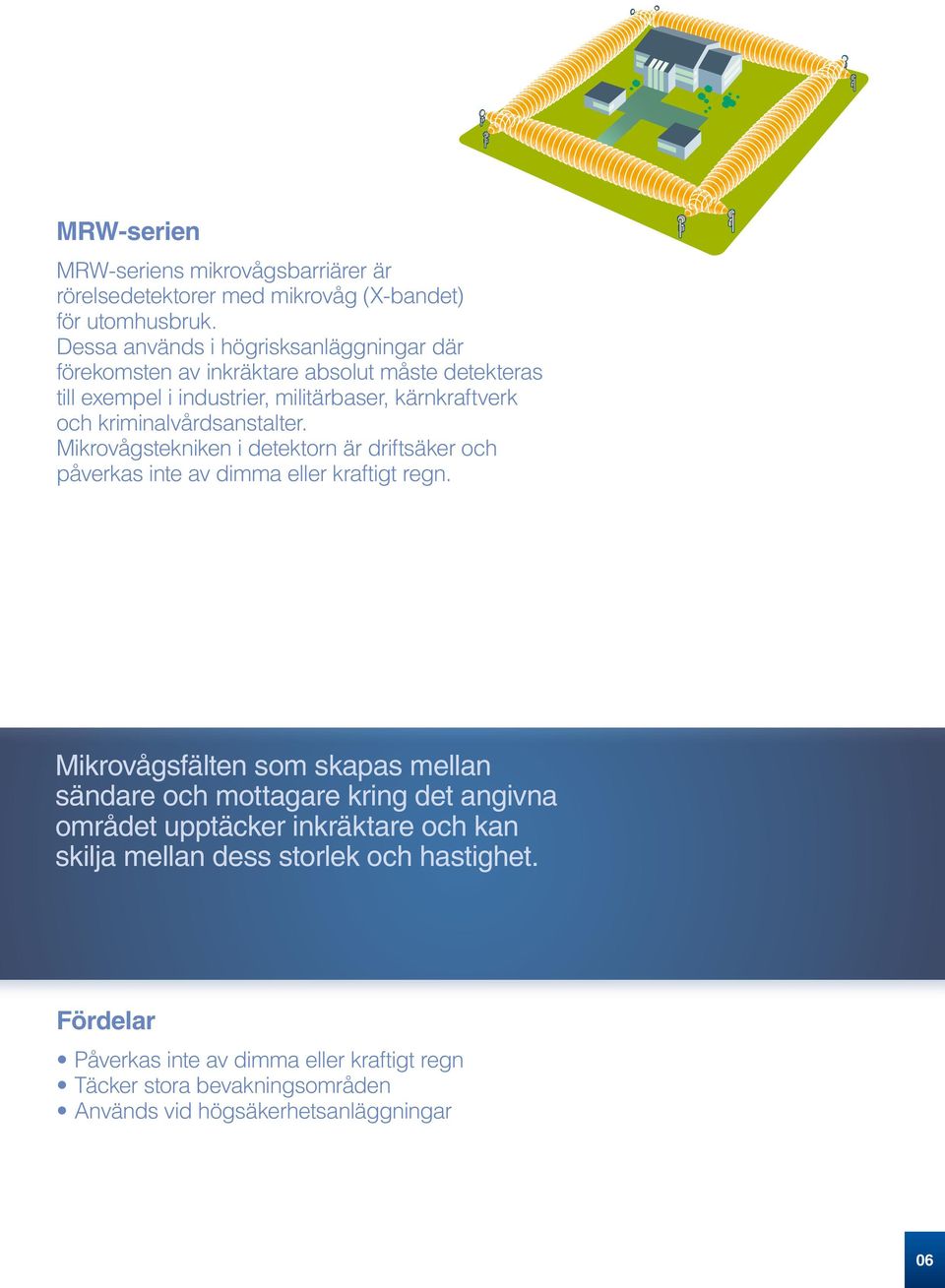

6 MRW-serien MRW-seriens mikrovågsbarriärer är rörelsedetektorer med mikrovåg (X-bandet) för utomhusbruk. Dessa används i högrisksanläggningar där förekomsten av inkräktare absolut måste detekteras till exempel i industrier, militärbaser, kärnkraftverk och kriminalvårdsanstalter. Mikrovågstekniken i detektorn är driftsäker och påverkas inte av dimma eller kraftigt regn. Mikrovågsfälten som skapas mellan sändare och mottagare kring det angivna området upptäcker inkräktare och kan skilja mellan dess storlek och hastighet. Fördelar Påverkas inte av dimma eller kraftigt regn Täcker stora bevakningsområden Används vid högsäkerhetsanläggningar 06

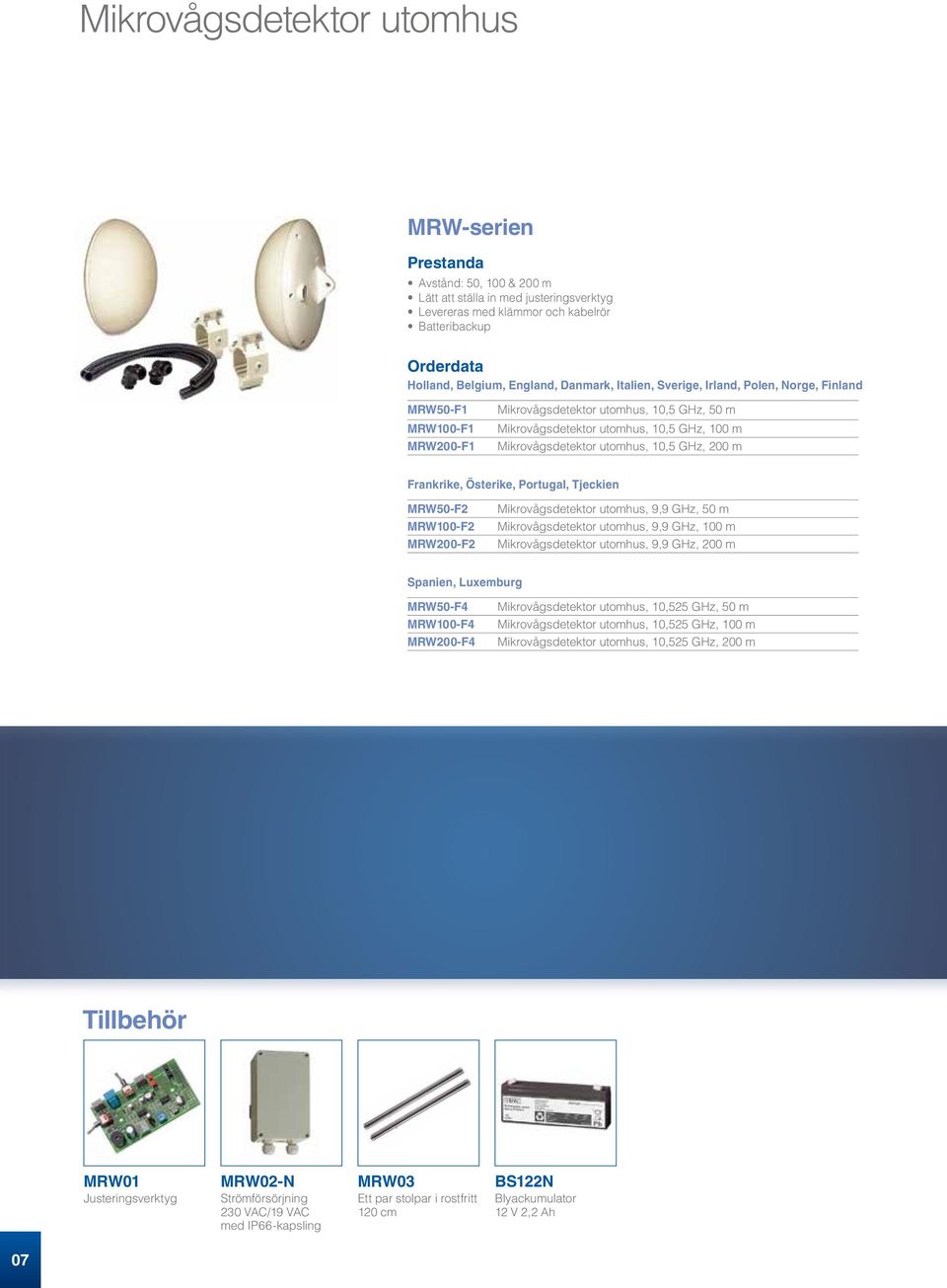

7 Mikrovågsdetektor utomhus MRW-serien Avstånd: 50, 100 & 200 m Lätt att ställa in med justeringsverktyg Levereras med klämmor och kabelrör Batteribackup Orderdata Holland, Belgium, England, Danmark, Italien, Sverige, Irland, Polen, Norge, Finland MRW50-F1 MRW100-F1 MRW200-F1 Mikrovågsdetektor utomhus, 10,5 GHz, 50 m Mikrovågsdetektor utomhus, 10,5 GHz, 100 m Mikrovågsdetektor utomhus, 10,5 GHz, 200 m Frankrike, Österike, Portugal, Tjeckien MRW50-F2 MRW100-F2 MRW200-F2 Mikrovågsdetektor utomhus, 9,9 GHz, 50 m Mikrovågsdetektor utomhus, 9,9 GHz, 100 m Mikrovågsdetektor utomhus, 9,9 GHz, 200 m Spanien, Luxemburg MRW50-F4 MRW100-F4 MRW200-F4 Mikrovågsdetektor utomhus, 10,525 GHz, 50 m Mikrovågsdetektor utomhus, 10,525 GHz, 100 m Mikrovågsdetektor utomhus, 10,525 GHz, 200 m Tillbehör MRW01 Justeringsverktyg MRW02-N Strömförsörjning 230 VAC/19 VAC med IP66-kapsling MRW03 Ett par stolpar i rostfritt 120 cm BS122N Blyackumulator 12 V 2,2 Ah 07

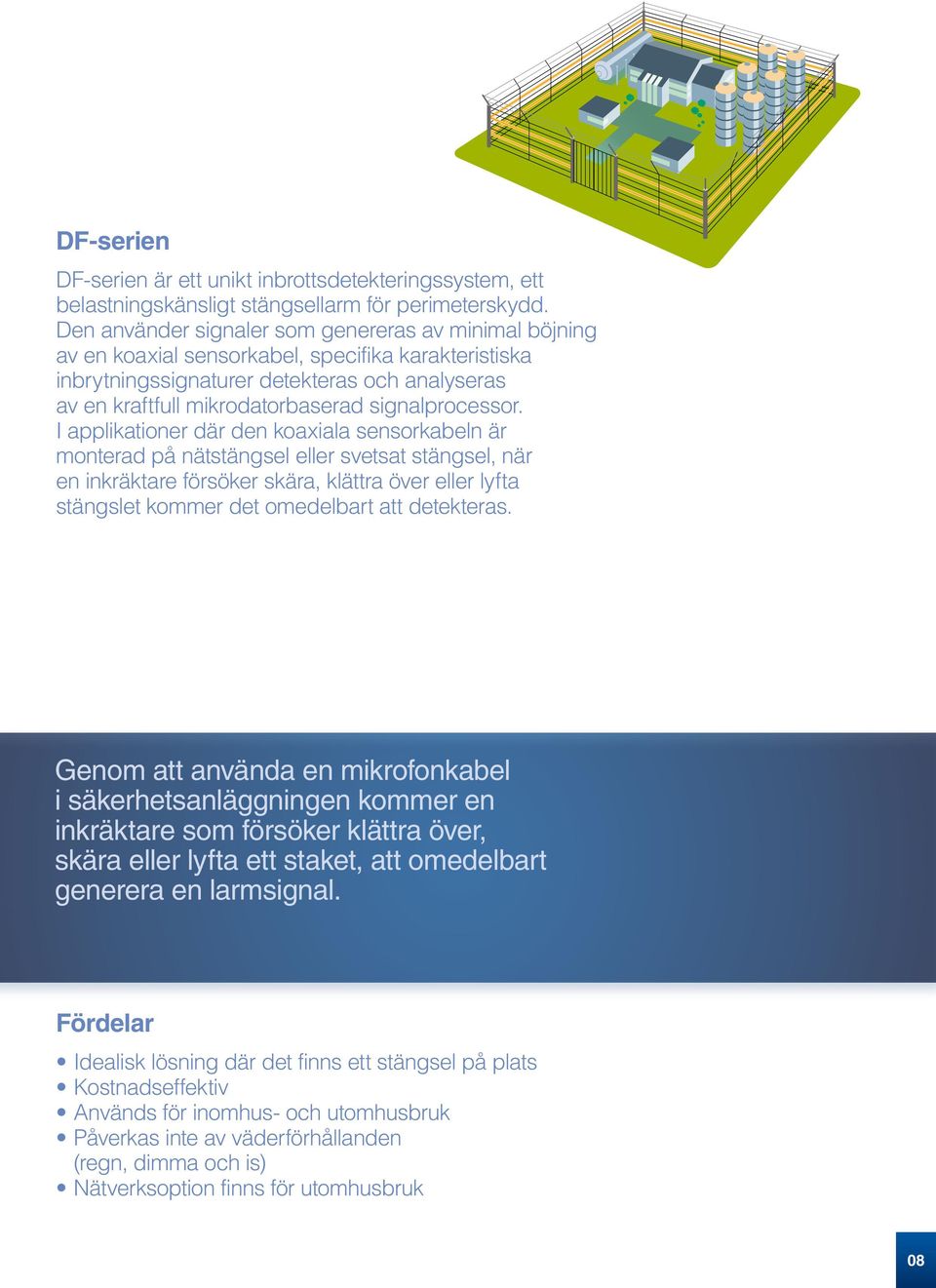

8 DF-serien DF-serien är ett unikt inbrottsdetekteringssystem, ett belastningskänsligt stängsellarm för perimeterskydd. Den använder signaler som genereras av minimal böjning av en koaxial sensorkabel, specifika karakteristiska inbrytningssignaturer detekteras och analyseras av en kraftfull mikrodatorbaserad signalprocessor. I applikationer där den koaxiala sensorkabeln är monterad på nätstängsel eller svetsat stängsel, när en inkräktare försöker skära, klättra över eller lyfta stängslet kommer det omedelbart att detekteras. Genom att använda en mikrofonkabel i säkerhetsanläggningen kommer en inkräktare som försöker klättra över, skära eller lyfta ett staket, att omedelbart generera en larmsignal. Fördelar Idealisk lösning där det finns ett stängsel på plats Kostnadseffektiv Används för inomhus- och utomhusbruk Påverkas inte av väderförhållanden (regn, dimma och is) Nätverksoption finns för utomhusbruk 08

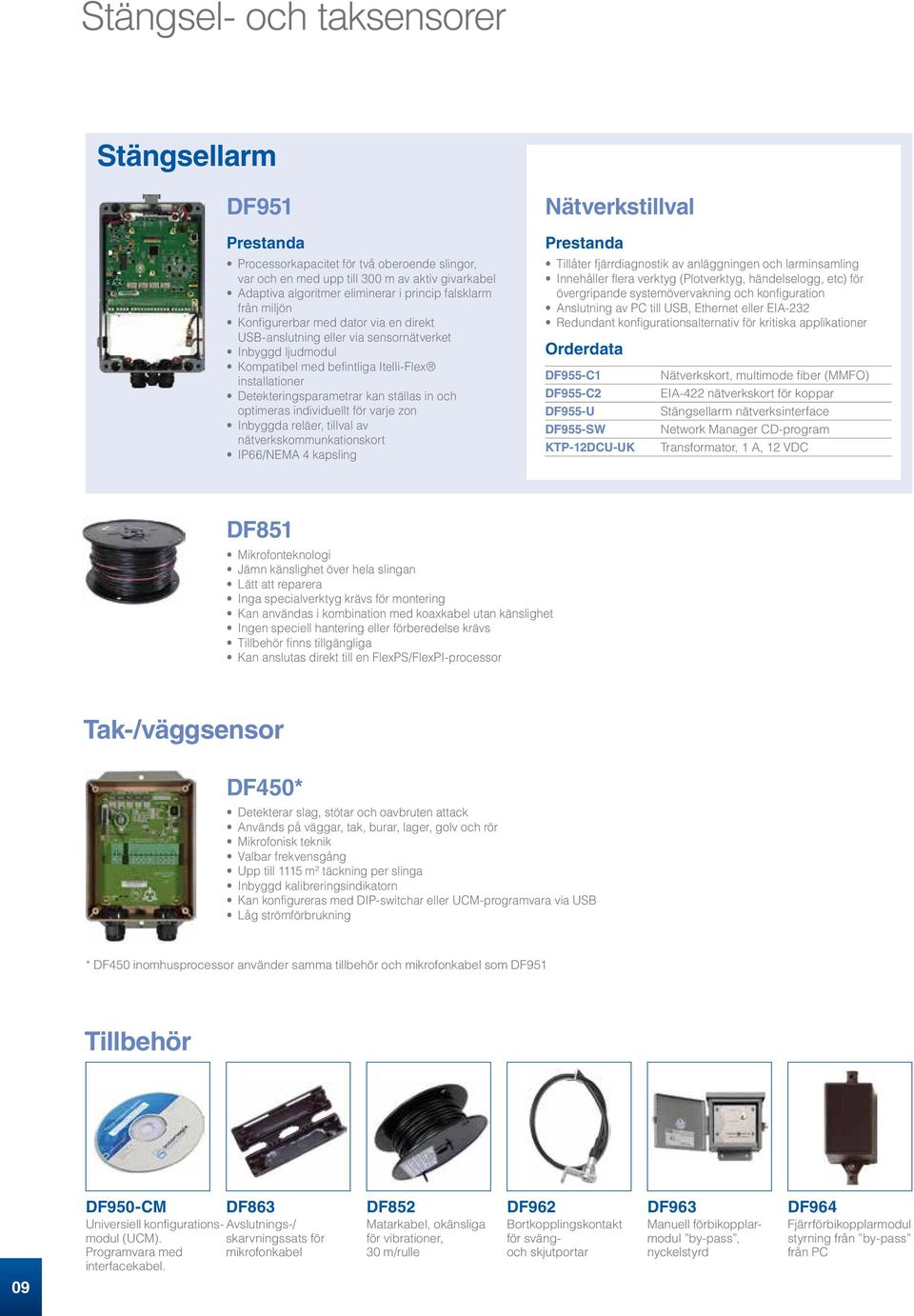

9 Stängsel- och taksensorer Stängsellarm DF951 Processorkapacitet för två oberoende slingor, var och en med upp till 300 m av aktiv givarkabel Adaptiva algoritmer eliminerar i princip falsklarm från miljön Konfigurerbar med dator via en direkt USB anslutning eller via sensornätverket Inbyggd ljudmodul Kompatibel med befintliga Itelli-Flex installationer Detekteringsparametrar kan ställas in och optimeras individuellt för varje zon Inbyggda reläer, tillval av nätverkskommunkationskort IP66/NEMA 4 kapsling Nätverkstillval Tillåter fjärrdiagnostik av anläggningen och larminsamling Innehåller flera verktyg (Plotverktyg, händelselogg, etc) för övergripande systemövervakning och konfiguration Anslutning av PC till USB, Ethernet eller EIA-232 Redundant konfigurationsalternativ för kritiska applikationer Orderdata DF955-C1 DF955-C2 DF955-U DF955-SW KTP-12DCU-UK Nätverkskort, multimode fiber (MMFO) EIA-422 nätverkskort för koppar Stängsellarm nätverksinterface Network Manager CD-program Transformator, 1 A, 12 VDC DF851 Mikrofonteknologi Jämn känslighet över hela slingan Lätt att reparera Inga specialverktyg krävs för montering Kan användas i kombination med koaxkabel utan känslighet Ingen speciell hantering eller förberedelse krävs Tillbehör finns tillgängliga Kan anslutas direkt till en FlexPS/FlexPI-processor Tak-/väggsensor DF450* Detekterar slag, stötar och oavbruten attack Används på väggar, tak, burar, lager, golv och rör Mikrofonisk teknik Valbar frekvensgång Upp till 1115 m² täckning per slinga Inbyggd kalibreringsindikatorn Kan konfigureras med DIP-switchar eller UCM-programvara via USB Låg strömförbrukning * DF450 inomhusprocessor använder samma tillbehör och mikrofonkabel som DF951 Tillbehör 09 DF950-CM DF863 Universiell konfigurationsmodul (UCM). skarvningssats för Avslutnings-/ Programvara med mikrofonkabel interfacekabel. DF852 Matarkabel, okänsliga för vibrationer, 30 m/rulle DF962 Bortkopplingskontakt för svängoch skjutportar DF963 Manuell förbikopplarmodul by pass, nyckelstyrd DF964 Fjärrförbikopplarmodul styrning från by-pass från PC

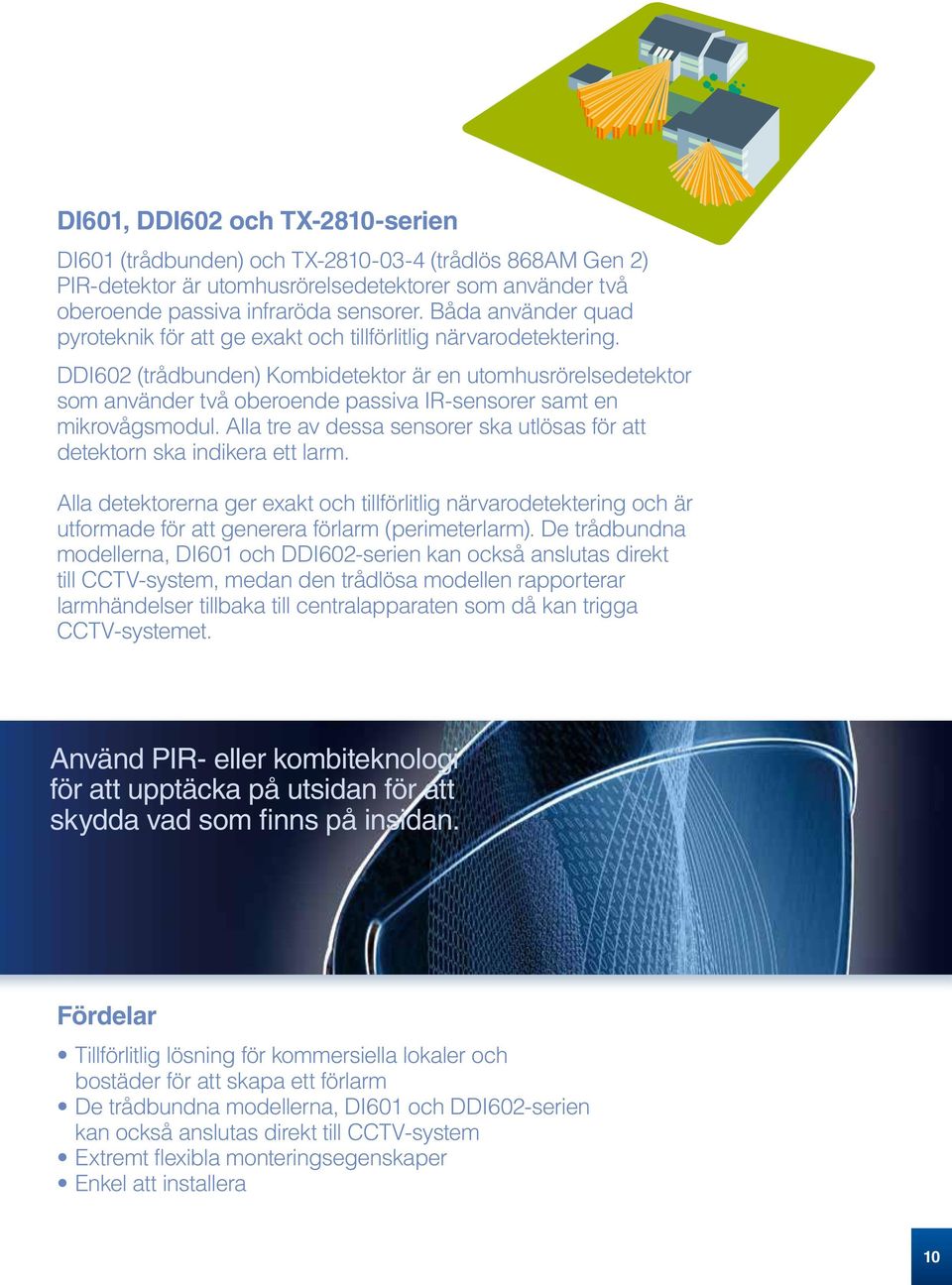

10 DI601, DDI602 och TX-2810-serien DI601 (trådbunden) och TX (trådlös 868AM Gen 2) PIR detektor är utomhusrörelsedetektorer som använder två oberoende passiva infraröda sensorer. Båda använder quad pyroteknik för att ge exakt och tillförlitlig närvarodetektering. DDI602 (trådbunden) Kombidetektor är en utomhusrörelsedetektor som använder två oberoende passiva IR-sensorer samt en mikrovågsmodul. Alla tre av dessa sensorer ska utlösas för att detektorn ska indikera ett larm. Alla detektorerna ger exakt och tillförlitlig närvarodetektering och är utformade för att generera förlarm (perimeterlarm). De trådbundna modellerna, DI601 och DDI602-serien kan också anslutas direkt till CCTV-system, medan den trådlösa modellen rapporterar larmhändelser tillbaka till centralapparaten som då kan trigga CCTV-systemet. Använd PIR- eller kombiteknologi för att upptäcka på utsidan för att skydda vad som finns på insidan. Fördelar Tillförlitlig lösning för kommersiella lokaler och bostäder för att skapa ett förlarm De trådbundna modellerna, DI601 och DDI602-serien kan också anslutas direkt till CCTV-system Extremt flexibla monteringsegenskaper Enkel att installera 10

11 Utomhusrörelsedetektorer DI601, DDI602-serien Teknologi: Fresnel PIR (DI601) och med mikrovåg X-band (DDI602-serien) Programmerbar avståndsinställning: 10/20/30 m Monteringshöjd upp till 6 m Arbetstemperatur: -30 till +65 C 10º till 70º detekteringsvinkel 180º & 90º inställningsbar av sensormodulen för flexibla installationer Dold sensormodul Inbyggda valbara slingmotstånds- och slutmotståndsvärden Högt damm- och fuktighetsmotstånd (IP65) 5 års garanti TX-2810-serien Teknologi: Fresnel PIR Inbyggd med UTCFS 860AM Gen 2 sändarmodul Programmerbar avståndsinställning: 10/20/30 m Monteringshöjd upp till 6 m Arbetstemperatur: -25 till +65 C Attraktiv form 10º till 70º detekteringsvinkel 180º & 90º inställningsbar av sensormodulen för flexibla installationer Dold sensormodul Högt damm- och fuktighetsmotstånd (IP65) 3 års batteritid, utökningsbar till 5 år Orderdata: DI601 DI601-WT DDI602-F1 DDI602-F2 DDI602-F3 Orderdata: Utomhus PIR 10/20/30 m programmerbar Testinstrument för DI601 och DDI602-serien Kombidetektor utomhus 10,525 GHz 10/20/30 m programmerbar Kombidetektor utomhus 10,587 GHz 10/20/30 m programmerbar Kombidetektor utomhus 9,9 GHz 10/20/30 m programmerbar TX Trådlös Utomhus PIR 868AM Gen 2 Tillbehör DI601-WT Testinstrument för DI601 och DDI602-serien 11

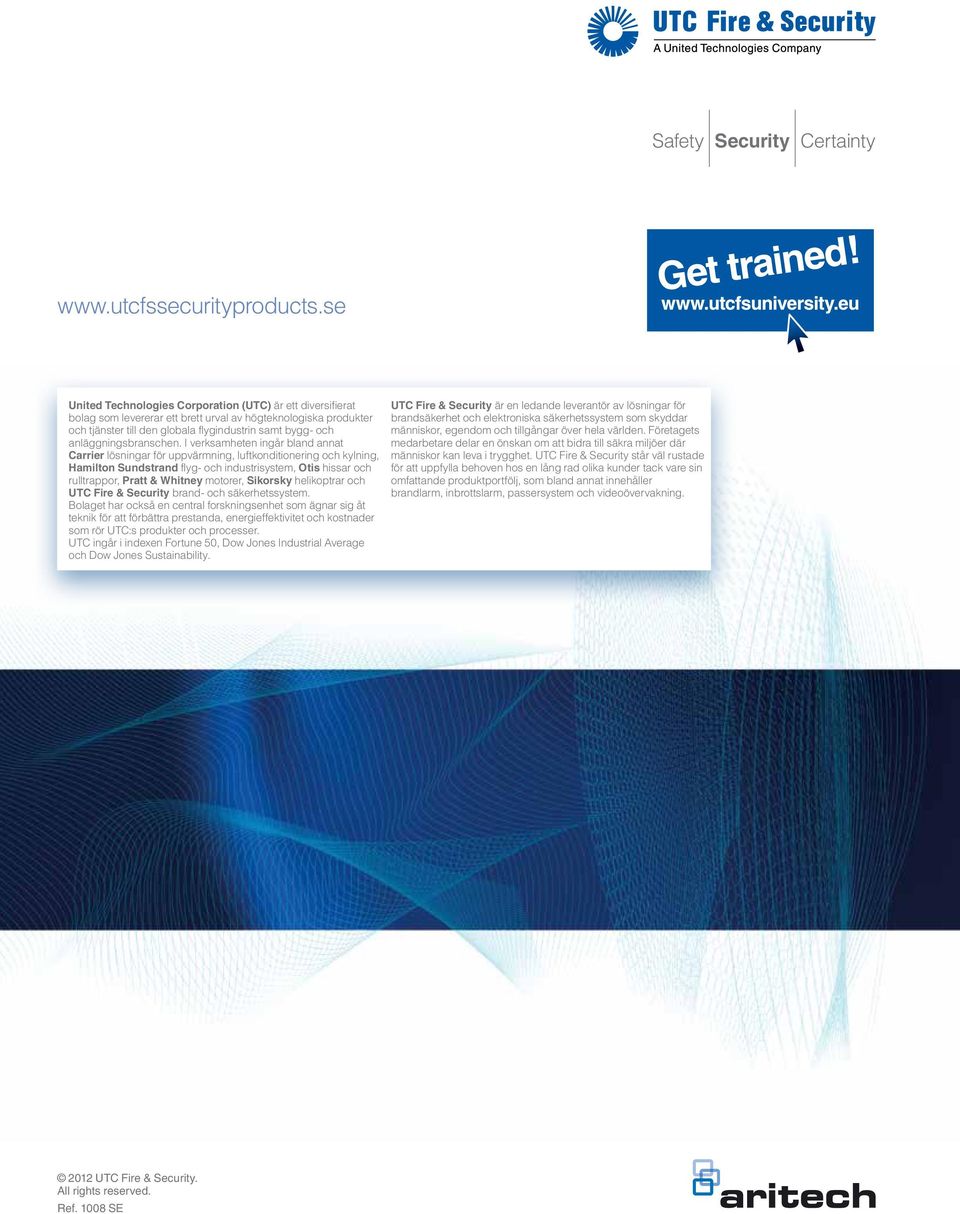

12 Safety Security Certainty United Technologies Corporation (UTC) är ett diversifierat bolag som levererar ett brett urval av högteknologiska produkter och tjänster till den globala flygindustrin samt bygg- och anläggnings branschen. I verksamheten ingår bland annat Carrier lösningar för uppvärmning, luftkonditionering och kylning, Hamilton Sundstrand flyg- och industrisystem, Otis hissar och rulltrappor, Pratt & Whitney motorer, Sikorsky helikoptrar och UTC Fire & Security brand- och säkerhetssystem. Bolaget har också en central forskningsenhet som ägnar sig åt teknik för att förbättra prestanda, energieffektivitet och kostnader som rör UTC:s produkter och processer. UTC ingår i indexen Fortune 50, Dow Jones Industrial Average och Dow Jones Sustainability. UTC Fire & Security är en ledande leverantör av lösningar för brandsäkerhet och elektroniska säkerhetssystem som skyddar människor, egendom och tillgångar över hela världen. Företagets medarbetare delar en önskan om att bidra till säkra miljöer där människor kan leva i trygghet. UTC Fire & Security står väl rustade för att uppfylla behoven hos en lång rad olika kunder tack vare sin omfattande produktportfölj, som bland annat innehåller brandlarm, inbrottslarm, passersystem och videoövervakning UTC Fire & Security. All rights reserved. Ref SE
