1 Utomhusdetektor med trippelteknik och övertäckningsskydd ianitor Installation aktiv säkerhet Extronic Elektronik Vi har människodetektering som affärsidé

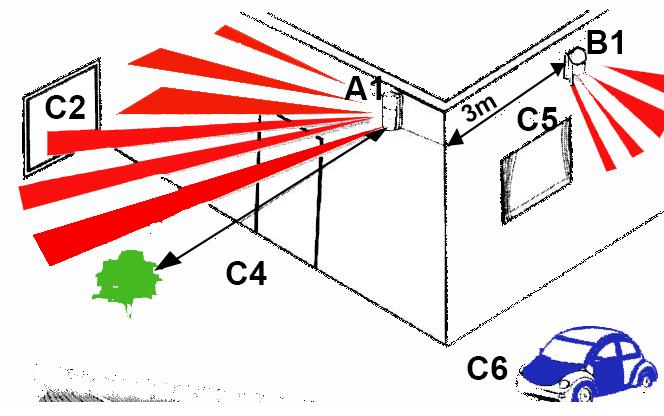

2 Beskrivning Detektorn ianitor med övertäckningsskydd och trippelteknik är avsedd för professionell användning och har den senaste tekniken, de bästa komponenterna och materialen konstruerade för utomhusbruk. Det ger högsta tillförlitlighet och minimal risk för obefogade larm vid de flesta temperaturer och luftfuktighet. ianitor har två tekniker för rörelsedetektering:en mikrovågsdetektor med dopplerdetektering och en dubbel infraröd IR-sensor (DFIR = Dubbel Frekvens) med riktad detektering av rörelse för att undvika obefogade larm som orsakas av svajande rörelser. Båda systemens signaler utvärderas i processorn med en speciell algoritm och ger en mycket hög säkerhet mot obefogade larm och samtidigt en säker detektering av inkräktare. Övertäckningsskyddets funktion Övertäckning detekteras samtidigt på två sätt: Det första är en förändring av den normala balansen mellan larmsignal från den infraröda detektorn och den mikrovågssignal som är dämpad för att minimera effekten av kontinuerligt rörliga objekt som bara kan påverka signalen från mikrovågsdetektorn. Denna funktion kan kopplas bort med en bygel. Det andra baseras på övervakning av ett område inom en meter från detektorn. Om en person kommer in i detta område aktiveras övertäckningsskyddet. Denna funktion kan inte kopplas bort. Trippelteknik Mikrovågsdetekteringen i utomhusdetektorn ianitor har en modern, kompakt DRO-baserad micro-strip doppler sändar- och mottagarenhet och kretskort med antenner. Dopplersignalen behandlas digitalt för att inkräktare ska upptäckas och obefogade larm undvikas. Konstanta signaler från t.ex. fläktar filtreras bort och frekvenser från lysrörsarmaturer tas bort digitalt. Detektering med IR-sensorn sker genom linsen EvenEye TM och registreras av en specialkonstruerad DFIR infraröd sensor av högsta kvalitet. Signalen omvandlas till en digital signal med bästa tillförlitlighet och stabilitet. Slutligen tolkas signalen i en mikroprocessor som filtrerar bort svängningar och ger bästa skydd mot obefogade larm och samtidigt bästa detektering av inbrott. Antisvängningsfunktion (DFIR) ianitor med trippelteknik är en rörelsedetektor som normalt detekterar svängande rörelser. Utomhus förekommer ofta svängande rörelser utan att de är en inkräktare som rör sig (t.ex. träd och buskar som rör sig i vinden). För att undvika att sådana rörelser utlöser larm så är ianitor utrustad med en antisvängningsfunktion som innebär att en rörelse måste fortsätta framåt genom detektorns avkänningsfält för att ett larm ska utlösas. Denna funktion kan kopplas bort med en bygel. Naturligtvis ger funktionen när den är tillkopplad lite senare, detektering av rörelser. Placering Väggmontering A1. Detektorn monteras plant på vertikal vägg ( ± 2 ). Montering med fäste B1. Montering med väggfäste (tillval) på nästan vertikal vägg ( ± 15 ). Detektorn riktas vertikalt ( ± 2 ). Se avsnittet Montering av väggfäste. All montering 1. Monteringshöjd 2,, eller meter över området som ska detekteras. 2. Se till att det är fri sikt över det detekterade området (C2). OBS! Glas blockerar detektering med IR-sensorn och metall blockerar detektering av mikrovågssensorn.. Detektorn ska monteras så att en tänkt inkräktare passerar genom minst två avkänningsfält.. Se till att det är minst sex meter till svajande objekt ( C, t.ex. träd och buskar). 5. Avståndet mellan två detektorer ska vara minst tre meter och inte titta mot varandra. 6. Mikrovågsdetektorn detekterar fordon i rörelse på längre avstånd än människor (C6). Använd potentiometern MW RANGE för att ställa mikrovågsdetektorns räckvidd. Demontering av detektorn C1 Justering av mikrovågsdetektor Mikrovågsdetektorns Skruvar som håller kretskortet IR-detektorns 1. Lossa skruven C1 för att demontera detektorns frontstycke. 2. Lossa skruven I1 för att lossa kretskortet från bakstycket. I1 Extronic Elektronik

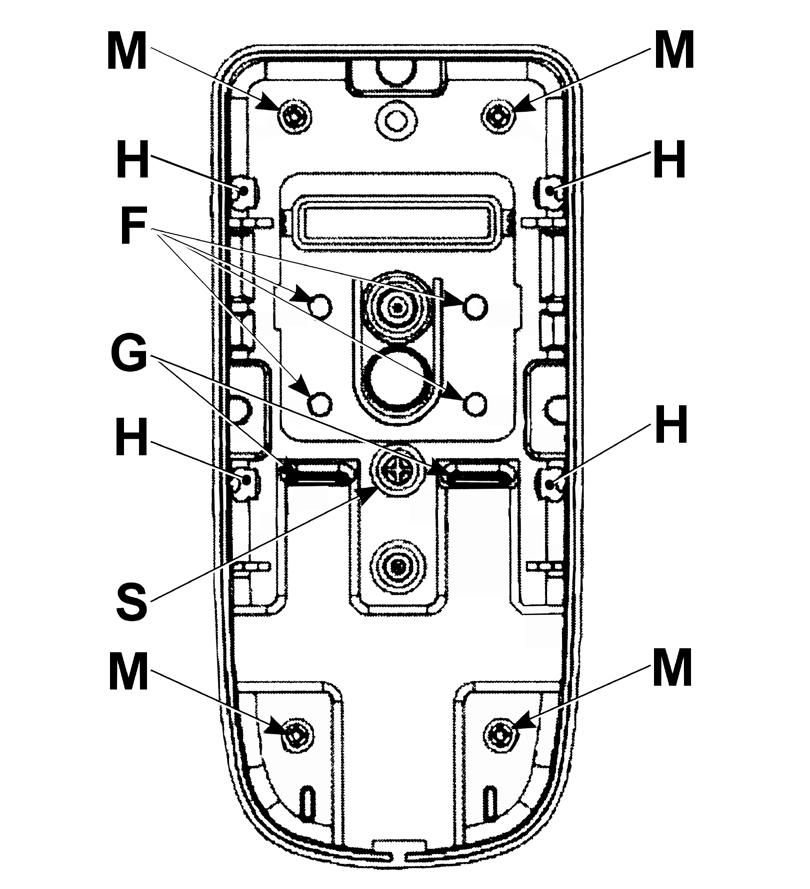

3 Monteringshål i bakstycket De hål som ska användas slås ut med t.ex. en dorn eller pryl. Monteringshöjd Höjdinställning 2, AL 1 J5 J1 J2 J J DS DS2 DS1 Justera höjdinställningen beroende på hur högt på väggen som detektorn monteras 2,, eller meter. Lossa skruvarna 1 och skjut kretskortet till önskat läge. F - Skruvhål för fäste. G - Genomföringshål för ledningar. M - Monteringshål för plan väggmonterig. H - Monteringshål för hörnmontering. S - Hål för sabotagebrytare för skydd mot bortbrytning från vägg. En skruv ska monteras i detta hål så att sabotagebrytarens fjäder trycks in. Montering av fäste Huvuddelar 7 2 2, COVER BASE J5 J1 J2 J J DS AL DS2 DS ON OFF LED 60Hz LED 50Hz 6 B A 1. Skruva upp fästet på önskad plats. 2. Skruva fast detektorns bakstycke på fästet med skruvarna A, fyra stycken.. Rikta bakstycket i önskad riktning.. Lås fästet i önskat läge med skruven B. 5. Återmontera kretskortet. 6. Justera höjdinställningen, se avsnitt Monteringshöjd. 1. Anslutningsplintar. 2. Programmerings för ändmotstånd.. Programmerings för IR-detektorns känslighet.. Sabotagebrytare, öppning av kapslingen. 5. Potentiometer, mikrovågsdetektorns känslighet. 6. Programmerings, mikrovågsdetektor. Extronic Elektronik

4 2, 2, Utomhudetektor ianitor Inkoppling med brytande funktion i - +P i 5 i A B - 12V - Alla na skavaraav. J5 J1 J2 J J DS AL - + DS2 DS1 +P1M1M2-+P1MM- NC C NO +A +R +P1 i 1 i 2 - +P1 i ON LED 60Hz OFF LED 50Hz Inkoppling till Ksenia centralapparat lares (trippelbalansering) Omsabotagebrytaren motbortbrytning ska användas, ska de röda och svarta ledningarna från kapslingens sabotagebrytare kopplas in och ersätta den blå bygeln. i - +P i 5 i A B - 12V - Byglarna,, och ska vara på. J5 J1 J2 J J DS AL DS2 DS P1M1M2-+P1MM- NC C NO +A +R +P1 i 1 i 2 - +P1 i ON LED 60Hz OFF LED 50Hz Denna inkoppling ger larmvid rörelsedetektering, sabotagelarmoch övertäckningslarm. Anslutningen till Ksenias centralapparat lares är enkel eftersom detektorn har inbyggda ändmotstånd. För att använda dem ska na J1 ( ), J2 ( ), J ( ) och J ( ) sitta på plats och detektorn anslutas enligt bilden ovan. Om sabotagebrytare i fäste används ska bygeln (J5) vara på. Extronic Elektronik

5 Programmerings 2, J5 J1 J2 J J IR-detektor Funktion Bygel På Borta Reserv Känslighet 2 Standard Hög Antisvängning Till Från - Reserv. DS ON OFF DS2 DS1 LED 60Hz LED 50Hz AL - IR-detektorns känslighet. Om en eventuell inkräktare kan passera nära detektorn eller om hög känslighet önskas ska bygeln tas bort. Med bygeln på plats är känsligheten normal och denna inställning används i normala installationer. - Oavsett känslighetsläge () kan antisvängningsfunktionen kopplas in med bygeln. Det gör att svängande objekt (träd och buskar) på 6-15 m avstånd inte utlöser ett larm. I tabellen är fabriksinställningarna markerade med grått. - + IR-detektorns Mikrovågsdetektorns Lysdiodsindikering Lysdiod Detektorläge Indikering Röd Gul testläge Grön testläge Uppvärmning Testläge Larm Övertäckning eller fel Normal Detektering Ej detektering Detektering Ej detektering Lyser Lyser en sekund Lyser fem sekunder Om lysdioden är inkopplad. Blinkar Släkt Lyser Släckt Lyser Släkt Uppstart Vid start av detektorn tar det två minuter i uppvärmningstid innan ianitor fungerar fullt ut. Under uppvärmningstiden lyser den röda lysdioden som indikerar larm. Gångtest Normalt driftläge: Koppla in den röda lysdioden med bygeln. Lysdioden indikerar när detektorn detekterar rörelse. Specialdriftläge: (antisvängningsfunktionen DFIR aktiverad): Koppla från och till strömförsörjningen och utför därefter gångtestet direkt efter att uppvärmningen är klar. Detektorn är då i ett gångtestläge under 0 minuter. Gå genom det optiska detekteringsområdet för att testa DFIR-systemet. Varje gång gränsen till ett avkänningsområde passeras ska den gröna lysdioden blinka. Gå genom detekteringsområdet för att testa mikrovågsdetekteringen. Vid detektering av rörelse ska den gula lysdioden blinka. Den röda lysdioden lyser vid larm. Justera mikrovågsdetektorns känslighet med potentiometern vid behov. 0 minuter efter att strömförsörjningen anslutits kopplas de gula och gröna lysdioderna bort. OBS! Vi rekommenderar att ett gångtest utförs minst en gång per år. Mikrovågsdetektorn Funktion Bygel På Borta Larmindikerig 1 Till Från Övertäckningsskydd 2 Till Från Frekvens 60 Hz 50 Hz - Larmindikering. - Övertäckningsskydd VAC-spänningens frekvens väljs ( 50 Hz i Sverige) för att inte störa mikrovågsdetektorns detektering. Mikrovågsdetektorns känslighet kan justeras med potentiometern. Extronic Elektronik

6 Tekniska data IR-sensor: Spänning: 8-16 VDC. Strömförbrukning: Larmrelä: Larm-, fel- och signalutgångar: Sabotagebrytare: Mikrovågsfrekvens: Känslighetsingångar: Mikrovågsdetektorns räckvidd: Belysningsfrekvens: Händelsedetektering: Känslighet antisvängningsskydd DFIR: HF-skydd : Vitljusimmunitet: Pulsräkning: Arbetstemperatur: Lagringstemperatur: Kapslingsmaterial: Mått (H x B x D): Pyroelektriskt dubbelelement och QUAD-element. 50 ma vila@ 12 VDC. Halvledarrelä 60 V, 50 ma, issolation 1500Vrms. NPN transistorutgångar sluter till minus, max. 50 ma. Ej larm NC och ej fel NC. NC-kontakt 50 0 Vcc. Logiknivåer från (-): 1 VDC = låg; VDC = hög; max = 16 VDC. Ca 10 GHz, se märkning. Justerbar %. Valbar 50 eller 60 Hz. DFIR antisvängningsskydd mot obefogade larm. Hög eller låg känslighet. 20 V/m, MHz 10 V/m, 1-2 GHz lux. 2 eller rörelser. -0 till +55 C. -0 till +60 C. PC-plast, lins HDPE mm. Detekteringsområde m i den riktning som IR-sensorn är riktad. 15 m i 5 ifrån den riktning som IR-sensorn är riktad. Sidovy, meter Kort räckvidd Medelräckvidd Lång räckvidd Arbetsområde för antisvängningsfunktion. Kort räckvidd Medelräckvidd Lång räckvidd Antal avkänningsfält Lång räckvidd: 88 st. Medelräckvidd: 8 st. Kort räckvidd: 26 st Ovanifrån Mikrovågsdetektorns detekteringsområde Beställning 0 Utomhusdetektorianitor Väggfäste Extronic Elektronik
