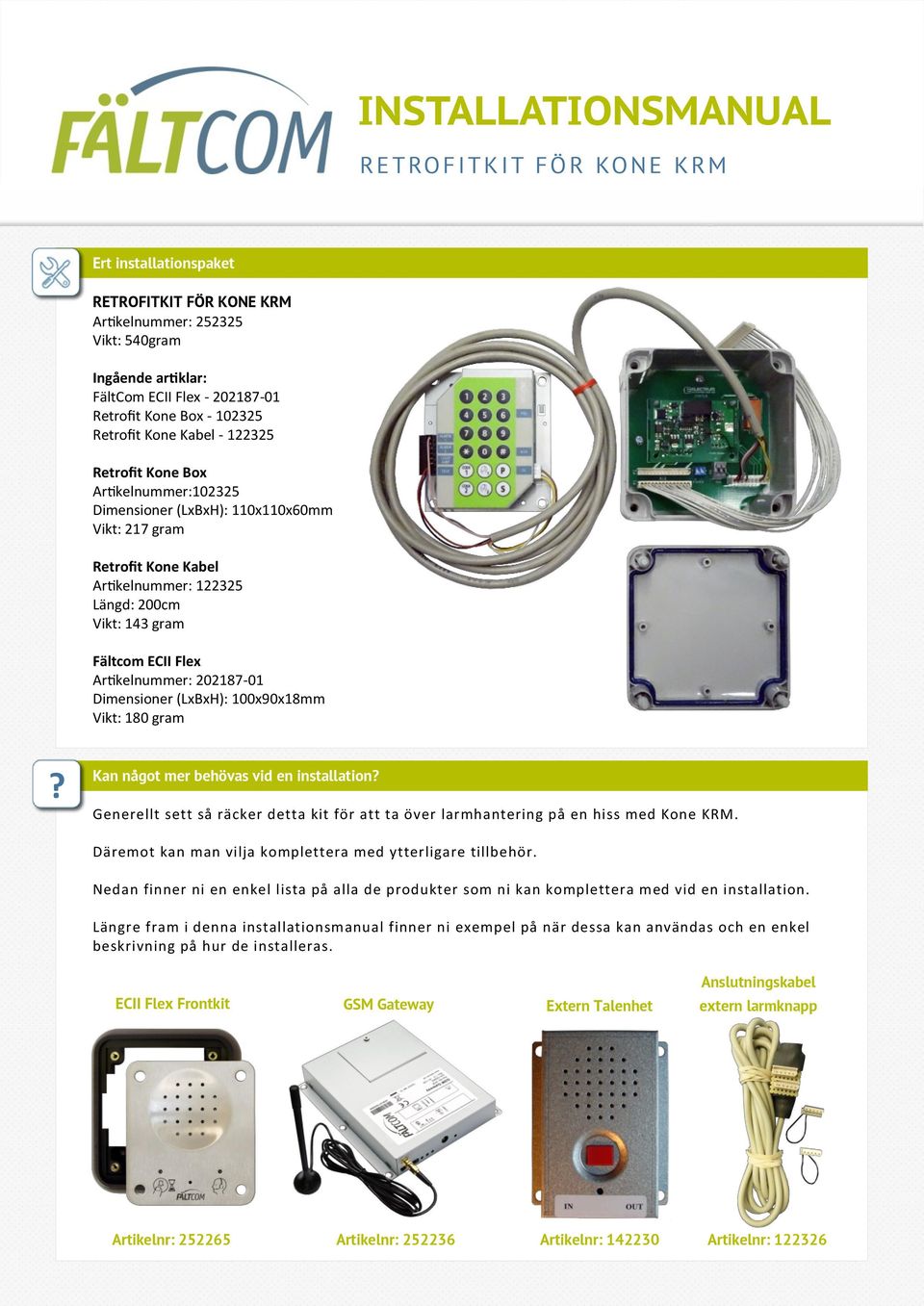

1 INSTALLATIONSMANUAL R E T RO F I T K I T FÖR KO N E K RM Ert installationspaket RETROFITKIT FÖR KONE KRM Artikelnummer: Vikt: 540gram Ingående artiklar: FältCom ECII Flex Retrofit Kone Box Retrofit Kone Kabel Retrofit Kone Box Artikelnummer: Dimensioner (LxBxH): 110x110x60mm Vikt: 217 gram Retrofit Kone Kabel Artikelnummer: Längd: 200cm Vikt: 143 gram Fältcom ECII Flex Artikelnummer: Dimensioner (LxBxH): 100x90x18mm Vikt: 180 gram? Kan något mer behövas vid en installation? Generellt sett så räcker detta kit för att ta över larmhantering på en hiss med Kone KRM. Däremot kan man vilja komplettera med ytterligare tillbehör. Nedan finner ni en enkel lista på alla de produkter som ni kan komplettera med vid en installation. Längre fram i denna installationsmanual finner ni exempel på när dessa kan användas och en enkel beskrivning på hur de installeras. ECII Flex Frontkit GSM Gateway Extern Talenhet Anslutningskabel extern larmknapp Artikelnr: Artikelnr: Artikelnr: Artikelnr:

2 1 Avlägsna locket från takboxen KRM kortet finns placerat i boxen ovanpå hisstaket. Vanligtvis sitter locket på takboxen monterat med 4 st skruvar. (se bild) Notera att det kan finnas varianter på detta med fler eller färre skruvar. Avlägsna samtliga skruvar och ta av locket. KRM kortet sitter som regel monterat på höger sida av boxen. 2 Koppla ur KRM kortet För att undvika att KRM kortet genererar felkoder under installationen var noga med att koppla ifrån strömmen. Detta görs genom att koppla ifrån XS1 och/eller XS2 anslutningarna från kortet. Tänk på att vissa KRM kort endast har en XS1 eller XS2 anslutning. De behöver nödvändigtvis inte ha båda även om det förekommer. Koppla även ur den 14-poliga X12 kabeln. Denna finns alltid på alla KRM kort. X12 XS1 & XS2 3 Anslut Retrofit Kone Box till KRM kortet Retrofit Kone Boxen bör placeras inuti takboxen i nära anslutning till KRM kortet. Anslut den urkopplad X12 kabeln från KRM kortet i den lediga P2 porten i Retrofit Kone boxen. Koppla sedan in kabeln från P1 porten i Retrofit Kone boxen till KRM kortet. P1 kopplas alltså till KRM kortet. P2 kopplas till den kabel som tidigare var ansluten till KRM kortet.

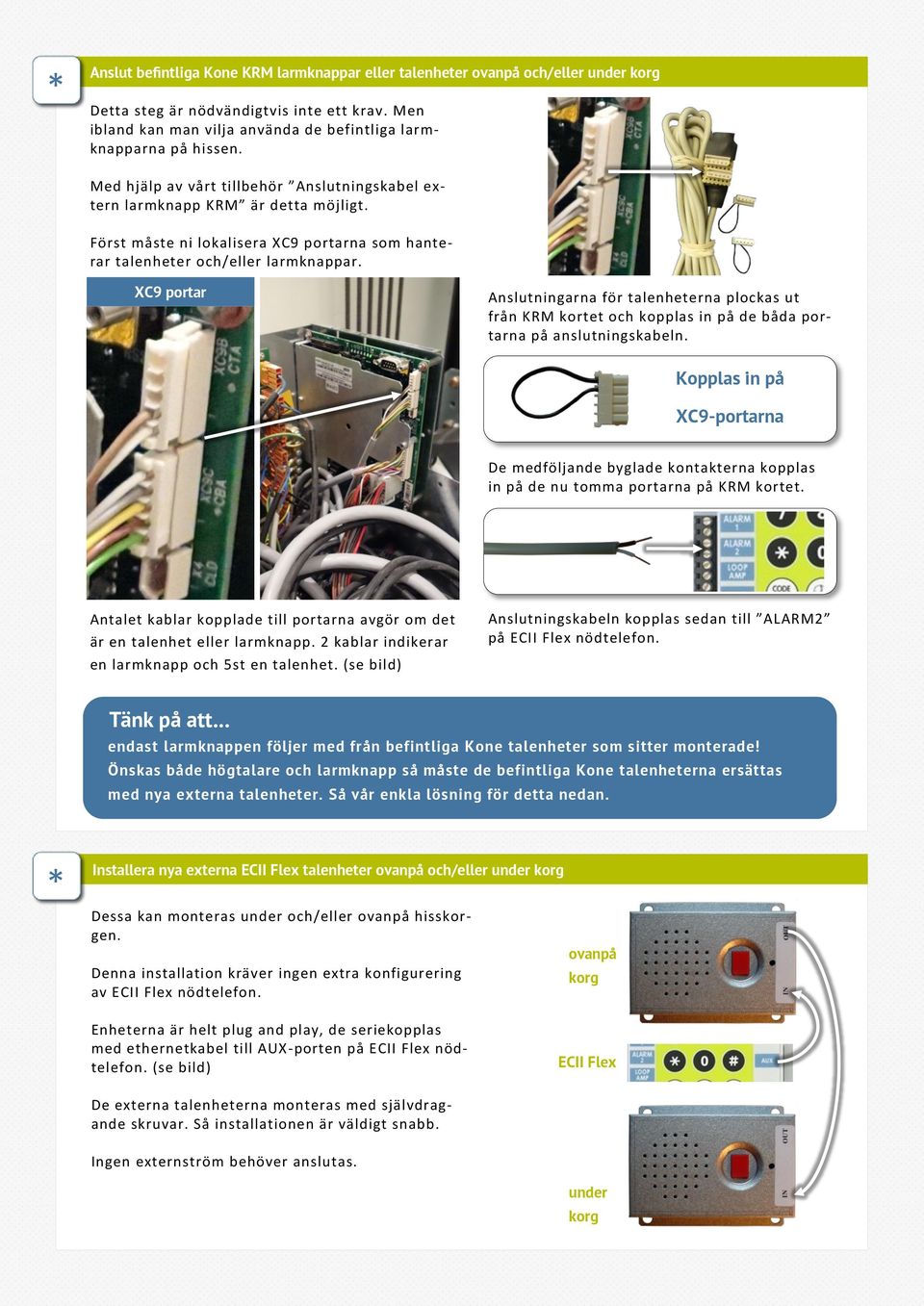

3 * Anslut befintliga Kone KRM larmknappar eller talenheter ovanpå och/eller under korg Detta steg är nödvändigtvis inte ett krav. Men ibland kan man vilja använda de befintliga larmknapparna på hissen. Med hjälp av vårt tillbehör Anslutningskabel extern larmknapp KRM är detta möjligt. Först måste ni lokalisera XC9 portarna som hanterar talenheter och/eller larmknappar. XC9 portar Anslutningarna för talenheterna plockas ut från KRM kortet och kopplas in på de båda portarna på anslutningskabeln. Kopplas in på XC9-portarna De medföljande byglade kontakterna kopplas in på de nu tomma portarna på KRM kortet. Antalet kablar kopplade till portarna avgör om det är en talenhet eller larmknapp. 2 kablar indikerar en larmknapp och 5st en talenhet. (se bild) Anslutningskabeln kopplas sedan till ALARM2 på ECII Flex nödtelefon. Tänk på att endast larmknappen följer med från befintliga Kone talenheter som sitter monterade! Önskas både högtalare och larmknapp så måste de befintliga Kone talenheterna ersättas med nya externa talenheter. Så vår enkla lösning för detta nedan. * Installera nya externa ECII Flex talenheter ovanpå och/eller under korg Dessa kan monteras under och/eller ovanpå hisskorgen. Denna installation kräver ingen extra konfigurering av ECII Flex nödtelefon. ovanpå korg Enheterna är helt plug and play, de seriekopplas med ethernetkabel till AUX-porten på ECII Flex nödtelefon. (se bild) ECII Flex De externa talenheterna monteras med självdragande skruvar. Så installationen är väldigt snabb. Ingen externström behöver anslutas. under korg

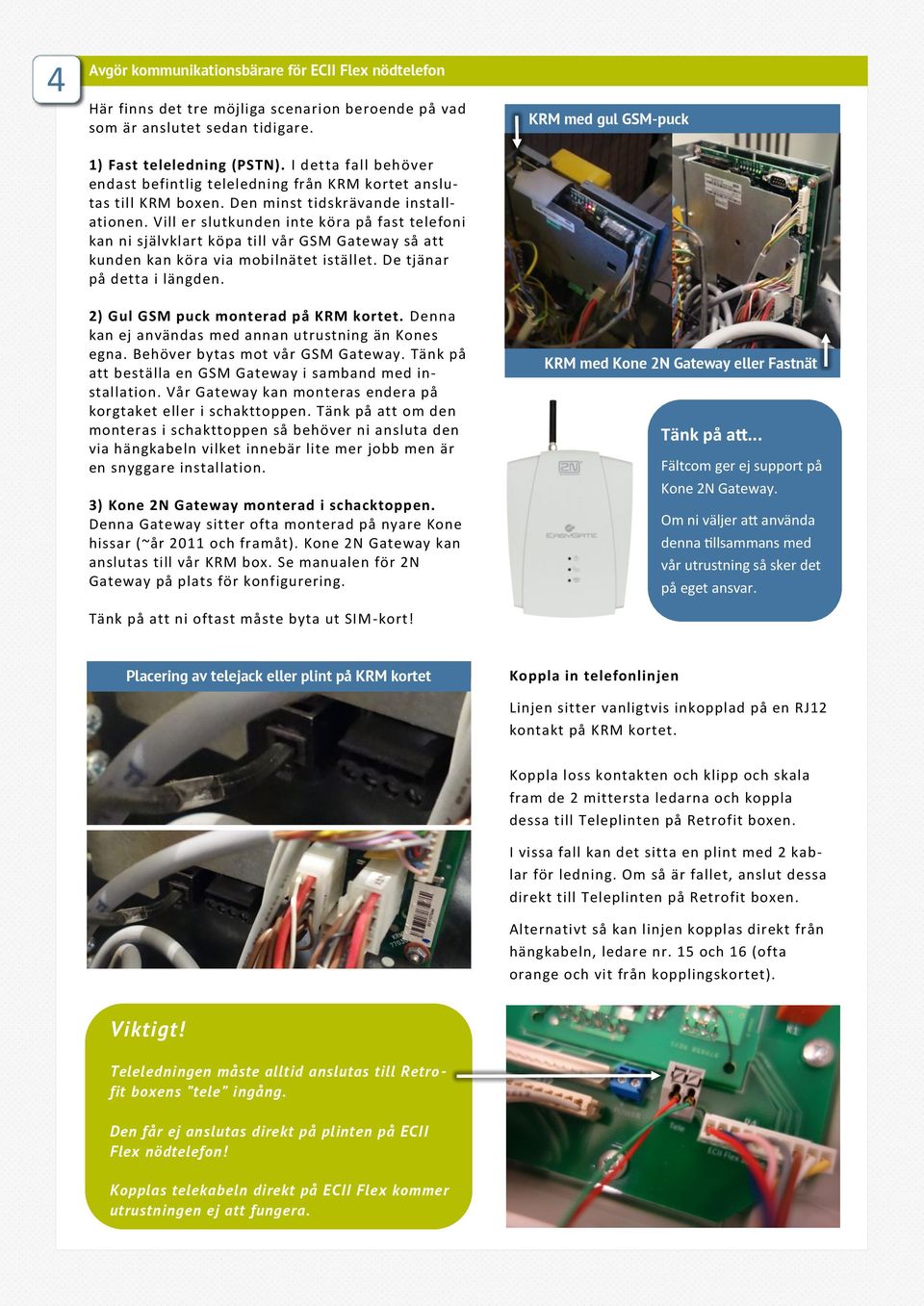

4 4 Avgör kommunikationsbärare för ECII Flex nödtelefon Här finns det tre möjliga scenarion beroende på vad som är anslutet sedan tidigare. 1) Fast teleledning (PSTN). I detta fall behöver endast befintlig teleledning från KRM kortet anslutas till KRM boxen. Den minst tidskrävande installationen. Vill er slutkunden inte köra på fast telefoni kan ni självklart köpa till vår GSM Gateway så att kunden kan köra via mobilnätet istället. De tjänar på detta i längden. KRM med gul GSM-puck 2) Gul GSM puck monterad på KRM kortet. Denna kan ej användas med annan utrustning än Kones egna. Behöver bytas mot vår GSM Gateway. Tänk på att beställa en GSM Gateway i samband med installation. Vår Gateway kan monteras endera på korgtaket eller i schakttoppen. Tänk på att om den monteras i schakttoppen så behöver ni ansluta den via hängkabeln vilket innebär lite mer jobb men är en snyggare installation. 3) Kone 2N Gateway monterad i schacktoppen. Denna Gateway sitter ofta monterad på nyare Kone hissar (~år 2011 och framåt). Kone 2N Gateway kan anslutas till vår KRM box. Se manualen för 2N Gateway på plats för konfigurering. Tänk på att ni oftast måste byta ut SIM -kort! KRM med Kone 2N Gateway eller Fastnät Tänk på att... Fältcom ger ej support på Kone 2N Gateway. Om ni väljer att använda denna tillsammans med vår utrustning så sker det på eget ansvar. Placering av telejack eller plint på KRM kortet Koppla in telefonlinjen Linjen sitter vanligtvis inkopplad på en RJ12 kontakt på KRM kortet. Koppla loss kontakten och klipp och skala fram de 2 mittersta ledarna och koppla dessa till Teleplinten på Retrofit boxen. I vissa fall kan det sitta en plint med 2 kablar för ledning. Om så är fallet, anslut dessa direkt till Teleplinten på Retrofit boxen. Alternativt så kan linjen kopplas direkt från hängkabeln, ledare nr. 15 och 16 (ofta orange och vit från kopplingskortet). Viktigt! Teleledningen måste alltid anslutas till Retrofit boxens tele ingång. Den får ej anslutas direkt på plinten på ECII Flex nödtelefon! Kopplas telekabeln direkt på ECII Flex kommer utrustningen ej att fungera.

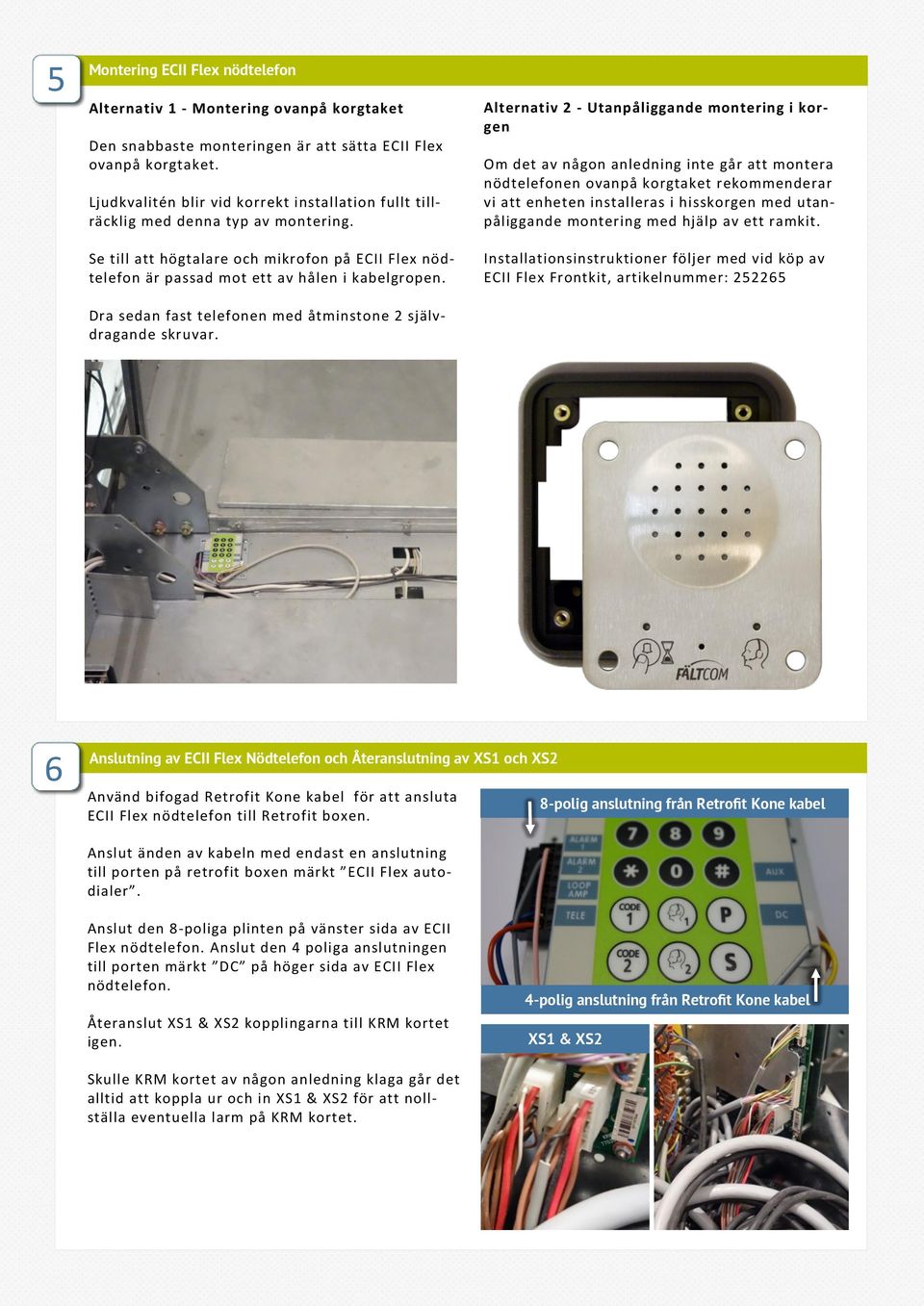

5 5 Montering ECII Flex nödtelefon Alternativ 1 - Montering ovanpå korgtaket Den snabbaste monteringen är att sätta ECII Flex ovanpå korgtaket. Ljudkvalitén blir vid korrekt installation fullt tillräcklig med denna typ av montering. Se till att högtalare och mikrofon på ECII Flex nödtelefon är passad mot ett av hålen i kabelgropen. Dra sedan fast telefonen med åtminstone 2 självdragande skruvar. Alternativ 2 - Utanpåliggande montering i korgen Om det av någon anledning inte går att montera nödtelefonen ovanpå korgtaket rekommenderar vi att enheten installeras i hisskorgen med utanpåliggande montering med hjälp av ett ramkit. Installationsinstruktioner följer med vid köp av ECII Flex Frontkit, artikelnummer: Anslutning av ECII Flex Nödtelefon och Återanslutning av XS1 och XS2 Använd bifogad Retrofit Kone kabel för att ansluta ECII Flex nödtelefon till Retrofit boxen. 8-polig anslutning från Retrofit Kone kabel Anslut änden av kabeln med endast en anslutning till porten på retrofit boxen märkt ECII Flex autodialer. Anslut den 8-poliga plinten på vänster sida av ECII Flex nödtelefon. Anslut den 4 poliga anslutningen till porten märkt DC på höger sida av ECII Flex nödtelefon. Återanslut XS1 & XS2 kopplingarna till KRM kortet igen. 4-polig anslutning från Retrofit Kone kabel XS1 & XS2 Skulle KRM kortet av någon anledning klaga går det alltid att koppla ur och in XS1 & XS2 för att nollställa eventuella larm på KRM kortet.

6 7 Programmering / Konfigurering av ECII Flex Programmering av ECII Flex skiljer sig inte nämnvärt i det fall att man installerar ett retrofitkit för Kone KRM. Den enda skillnaden är att det krävs en annan variant för att komma in i programmeringsläge när man gör en manuell programmering via tangentbordet på ECII Flex. Android iphone 1) Låt ECII Flex vara spänningslös (inga kontakter anslutna) i minst 10 sek. 2) Tryck in 0 på tangentbordet och anslut den 8 - poliga svarta plinten. Också värt att tänka på är att Kone använder larmknappar av typen Normally Open (NO). Scanna QR-koderna ovan med er smartphone för att ladda ner och använda våra programmeringsverktyg. ECII Flex autodetekterar typ av larmknapp så detta är generellt inte något man behöver tänka på. Skulle detta av någon anledning inte fungera kan tvinga normally open som inställning genom koden P*020P Notera att endast ECII Flex med version 3 eller högre har autodetektering av larmknappstyp. På äldre versioner måste detta alltid ställas manuellt. I övrigt kan ECII programmeras vid applikation för iphone & Android, via PC, Fjärrledes via modem eller manuellt via tangentbordet. För fjärrprogrammering eller programmering via PC behövs ett modem eller en programmeringsdosa. Dessa finns i vår webshop. Se respektive produkts manual för samtliga programmeringskoder och funktioner. Behöver ni mer information? Kontakta er säljare eller vår support Johannes Nylund support.liftphones@faltcom.se johannes.nylund@faltcom.se Area Sales Manager / Sweden Support: Fält Communications AB Direkt: Växel: Fält Communications AB Västra Norrlandsgatan 17 UMEÅ
