Kamerasystem. för fordon. Kompletta Back-TV system för proffs!

Transkript

1 Kamerasystem 3 för fordon Kompletta Back-TV system för proffs!

2 Kamerasystem 5,6-7,0. Inbyggd kopplingsbox. Sid 4 Kamerasystem 5,6-7,0, visirkamera. Inbyggd kopplingsbox. Sid 5 Kamerasystem 5,6-7,0. Extern kopplingsbox. Sid 6 Kamerasystem 5,6-7,0, visirkamera. Extern kopplingsbox. Sid 7 Kamerasystem 5,6-7,0, med visirkamera. Quad. Sid 8 skärmar serie Quad 7,0-10,0 Inbyggd kopplingsbox. Sid 9 Kamerasystem 4,2. Inbyggd kopplingsbox. Sid 10 skärmar. Sid 11 Kameror. Sid 12 Kontrollboxar. Kamerakablar. skärmskablar, övrigt. Sid 13 Sid 14 Sid 15 2

3 KameraSystem inbyggd kopplingsbox Kamerasystem 5,6-7,0 1-2 kameror Inbyggd kopplingsbox 27-PSVT 56BC2 skärm Art: 27-TM56BC 5,6 tum 4:3 Inbyggd kopplingsbox 2 kameror Betraktningsvinklar 45/65/65/65 Ljusstyrka (cd/m 2 ) /24V DC 7W 150x128x27 mm 528 gr Ett proffskamerasystem med en 5,6 färgbildskärm och en färgkamera med mikrofon samt 18 st IR-dioder för bättre mörkerseende. Inbyggd kopplingsbox. Möjlighet att koppla in en extra kamera. Kamera Art: 27-CM111 sensor 12V DC +-10% 2W -30º till +70º 80x73x58x 380 gr Skärmfäste x 1st 2 m monitorkabel x 1st PSVT70BC2 skärm Art: 27-TM701 7 tum 16:9 Inbyggd kopplingsbox 2 kameror Betraktningsvinklar 40/60/60/60 Ljusstyrka (cd/m 2 ) /24V DC 7W 195x128x27 mm 565 gr Ett proffskamerasystem med en 7 färgbildskärm och en färgkamera med mikrofon samt 18 st IR-dioder för bättre mörkerseende. Inbyggd kopplingsbox. Möjlighet att koppla in en extra kamera. Kamera Art: 27-CM111 sensor 12V DC +-10% 2W -30º till +70º 80x73x58x 380 gr Skärmfäste x 1st 2 m monitorkabel x 1st 3

4 KameraSystem inbyggd kopplingsbox Kamerasystem 5,6-7,0 1-2 kameror Inbyggd kopplingsbox, visirkamera 27-PSVT 56B2C skärm Art: 27-TM56BC 5,6 tum 4:3 Inbyggd kopplingsbox 2 kameror Betraktningsvinklar 45/65/65/65 Ljusstyrka (cd/m 2 ) /24V DC 7W 150x128x27 mm 528 gr Proffskamerasystem med en 5,6 färgbildskärm och en visir färgkamera med mikrofon samt 18 st IR-dioder för bättre mörkerseende. Inbyggd kopplingsbox. Möjlighet att koppla in en extra kamera. Kamera Art:27-CM11B sensor 12V DC +-10% 2, -30º till +70º 105x65x gr Skärmfäste x 1st 2 m monitorkabel x 1st PSVT70B2C skärm Art: 27-TM701 7 tum 16:9 Inbyggd kopplingsbox 2 kameror Betraktningsvinklar 40/60/60/60 Ljusstyrka (cd/m 2 ) /24V DC 7W 195x128x27 mm 565 gr Proffskamerasystem med en 7 färgbildskärm och en visir färgkamera med mikrofon samt 18 st IR-dioder för bättre mörkerseende. Inbyggd kopplingsbox. Möjlighet att koppla in en extra kamera. Kamera Art:27-CM11B sensor 12V DC +-10% 2, -30º till +70º 105x65x gr Skärmfäste x 1st 2 m monitorkabel x 1st 4

5 KameraSystem extern kopplingsbox Kamerasystem 5,6-7,0 utan visir 1-2 kameror 27-PSVT 562 skärm Art: 27-TM561 5,6 tum 4:3 Betraktningsvinklar 45/65/65/65 Ljusstyrka (cd/m 2 ) V DC -30ºC till +85ºC 165x115x29 mm 502 gr Kamera Art:27-CM111 sensor 12V DC +-10% 2W -30º till +65º 80x73x58x 380 gr Ett proffskamerasystem med en 5,6 färgbildskärm och en färgkamera med mikrofon samt 18 st IR-dioder för bättre mörkerseende. Kopplingsboxen ger möjlighet att koppla in en extra kamera. Kopplingsbox CB121 12V/24V DC +-10% Kameraingång 2 st Backstyrning 9W 157x76x34 Skärmfäste x 1st 2,5 m monitorkabel x 1st 27-PSVT 702 skärm Art: 27-TM701 7 tum 16:9 Betraktningsvinklar 40/60/60/60 Ljusstyrka (cd/m 2 ) V DC 200x115x29 mm 547 gr Ett proffskamerasystem med en 7 färgbildskärm och en färgkamera med mikrofon samt 18 st IR-dioder för bättre mörkerseende. Kopplingsboxen ger möjlighet att koppla in en extra kamera. 5 Kamera Art: 27-CM111 sensor 12V DC +-10% 2W -30º till +65º 80x73x gr Kopplingsbox Art: CB121 12V/24V DC +-10% Kameraingång 2 st Backstyrning 9W 157x76x34 Skärmfäste x 1st 2,5 m monitorkabel x 1st

6 KameraSystem extern kopplingsbox Kamerasystem 5,6-7,0 med visir 1-2 kameror 27-PSVT 56A2 skärm Art: 27-TM561 5,6 tum 4:3 Betraktningsvinklar 45/65/65/65 Ljusstyrka (cd/m 2 ) V DC -30ºC till +85ºC 165x115x29 mm 502 gr Kamera Art: 27-CM11B sensor PAL:500(H)*582(V) 12V DC +-10% 2, -30º till +70º 105x65x gr Proffskamerasystem med en 5,6 färgbildskärm och en visir färgkamera med mikrofon samt 18 st IR-dioder för förbättrat mörkerseende. Kopplingsboxen ger möjlighet att koppla in en extra kamera. Kopplingsbox Art: CB131 12V/24V DC +-10% Kameraingång 2st + 1st AUX Backstyrning + separat manöverpanel 9W 157x76x34 Skärmfäste x 1st 2,5 m monitorkabel x 1st 27-PSVT 70A2 skärm Art: 27-TM701 7 tum 16:9 Betraktningsvinklar 40/60/60/60 Ljusstyrka (cd/m 2 ) V DC 200x115x29 mm 547 gr Kamera Art: 27-CM11B sensor 12V DC +-10% 2, -30º till +70º 105x65x gr Proffskamerasystem med en 7 färgbildskärm och en visir färgkamera med mikrofon samt 18 st IR-dioder för förbättrat mörkerseende. Kopplingsboxen ger möjlighet att koppla in en extra kamera. 6 Kopplingsbox Art: CB131 12V/24V DC +-10% Kameraingång 2st +1st AUX Backstyrning + separat manöverpanel 9W 157x76x34 Skärmfäste x 1st 2,5 m monitorkabel x 1st

7 KameraSystem serie Quad Kamerasystem 7,0-10 med visir 1-4 kameror, Quad av våra kameror går att ansluta till Quad systemet PSVT PSVT PSVT 27-PSVT70A4Q Det går även att se en kamera åt gången. 1 PSVT skärm Art: 27-TM701 7 tum 16:9 Betraktningsvinklar 40/60/60/60 Ljusstyrka (cd/m 2 ) V DC 200x115x29 mm 547 gr Komplett system Quad 27-PSVT 70A4Q Proffskamerasystem med en 7 färgbildskärm och med en visir färgkamera med mikrofon och 18 st IR-dioder för förbättrat mörkerseende. Split screen kopplingsboxen ger möjlighet att ansluta 3 extra kameror samt kunna se 2 till 4 kameror samtidigt på skärmen. Kamera Art: 27-CM11B sensor 12V DC +-10% 2, -30º till +70º 105x65x gr Kopplingsbox Art: CB142 12V/24V DC +-10% Kameraingång 4 st Backstyrning + separat manöverpanel 18W 155x90x33 Skärmfäste x 1 st 2,5 m monitorkabel x 1 st Vulktejp x 1 st Skruvsats x 1 st Solskydd x 1 st Kamerakabel 20 m x 1 st 7

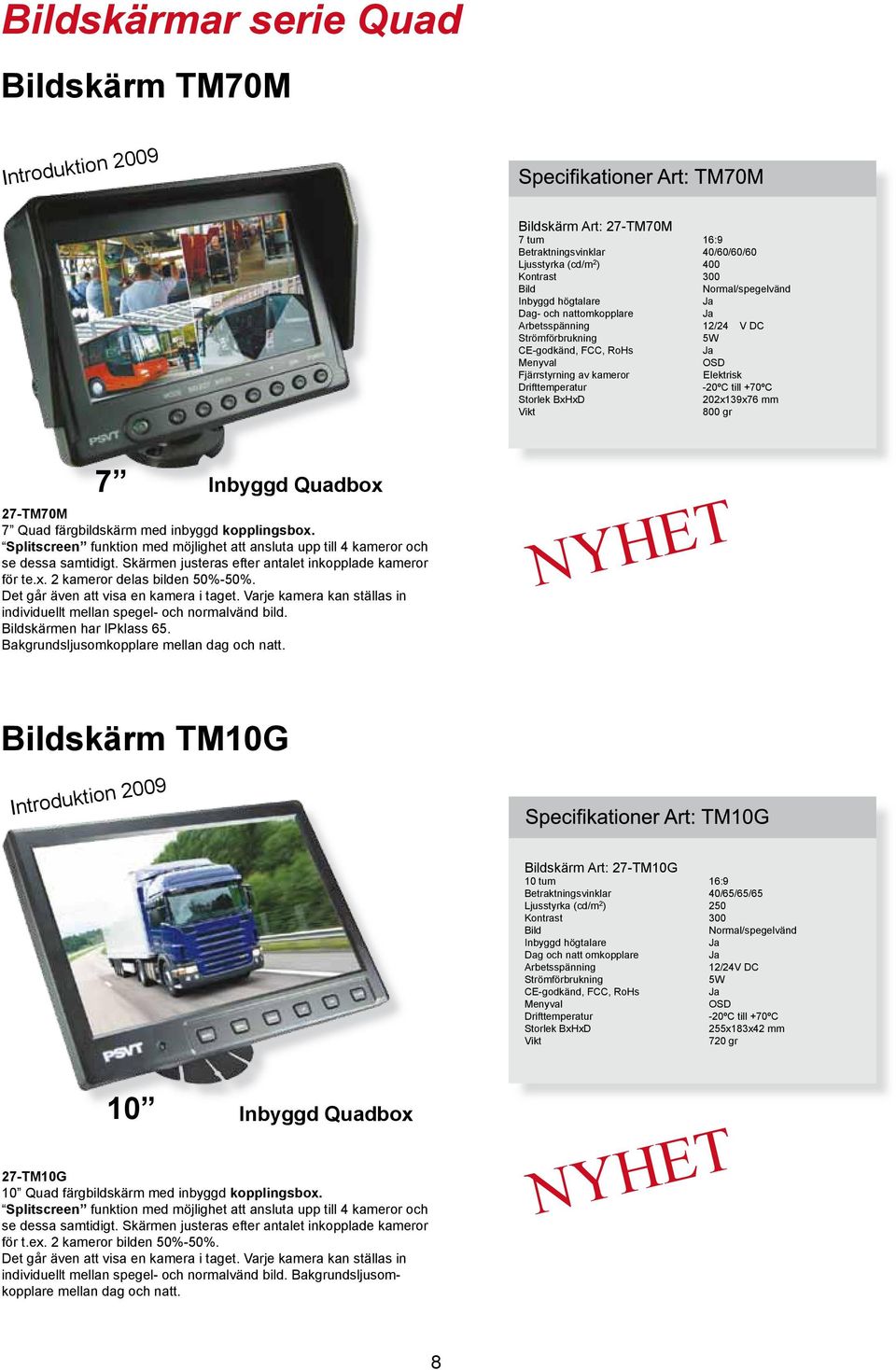

8 skärmar serie Quad skärm TM70M Introduktion 2009 skärm Art: 27-TM70M 7 tum 16:9 Betraktningsvinklar 40/60/60/60 Ljusstyrka (cd/m 2 ) 400 Dag- och nattomkopplare 12/24 V DC Fjärrstyrning av kameror Elektrisk 202x139x76 mm 800 gr 7 Inbyggd Quadbox 27-TM70M 7 Quad färgbildskärm med inbyggd kopplingsbox. Splitscreen funktion med möjlighet att ansluta upp till 4 kameror och se dessa samtidigt. Skärmen justeras efter antalet inkopplade kameror för te.x. 2 kameror delas bilden 50%-50%. Det går även att visa en kamera i taget. Varje kamera kan ställas in individuellt mellan spegel- och normalvänd bild. skärmen har IPklass 65. Bakgrundsljusomkopplare mellan dag och natt. NYHET skärm TM10G Introduktion 2009 skärm Art: 27-TM10G 10 tum 16:9 Betraktningsvinklar 40/65/65/65 Ljusstyrka (cd/m 2 ) 250 Dag och natt omkopplare 12/24V DC 255x183x42 mm 720 gr 10 Inbyggd Quadbox 27-TM10G 10 Quad färgbildskärm med inbyggd kopplingsbox. Splitscreen funktion med möjlighet att ansluta upp till 4 kameror och se dessa samtidigt. Skärmen justeras efter antalet inkopplade kameror för t.ex. 2 kameror bilden 50%-50%. Det går även att visa en kamera i taget. Varje kamera kan ställas in individuellt mellan spegel- och normalvänd bild. Bakgrundsljusomkopplare mellan dag och natt. NYHET 8

9 KameraSystem 4,2 Kamerasystem 4,2 1-2 kameror 27-PSVT 42AC Introduktion PSVT 42R NYHET Kamerasats komplett med 5 m kamerakabel. Ett litet och smidigt kamerasystem med en 4,2 färgbildskärm med inbyggd kopplingsbox och en lätt placerad färgkamera. Möjlighet att koppla in en extra kamera. Kamerasats komplett med 5 m kamerakabel. Ett litet och smidigt kamerasystem med en 4,2 backspegel färgbildskärm med inbyggd kopplingsbox och en lätt placerad färgkamera. Möjlighet att koppla in en extra kamera. skärm Art: 27-TM42 4,2 tum 16:9 Betraktningsvinklar 15/35/45/45 Ljusstyrka (cd/mm 2 ) Kontrast 200:1 11v/30V DC -15ºC till +65ºC mm 146 gr Kamera Art: 27-CM108 sensor Lins 2.1 mm F2,0 Linsvinkel 150º 12V DC +-10% 1W -15º till +65º Lagringstemperatur -40º till +65º gr Skärmfäste x 1 st 5 m monitorkabel x 1 st Vulk Tejp x 1 st Skruvsats x 1 st Solskydd x 1 st Rengöringsduk x 1 st skärm Art: 27-TM42R 4,2 tum 16:9 Betraktningsvinklar 50/60/70/70 Ljusstyrka (cd/mm 2 ) V/30V DC Lagringstemperatur -30ºC till +80ºC 277x91x gr Kamera Art: 27-CM108 sensor PAL:500(H)*582(V) Lins 2.1 mm F2,0 Linsvinkel 150º 12V DC +-10% 1W -15ºC till +65ºC Lagringstemperatur -40ºC till +65ºC gr Skärmfäste x 1 st 5 m monitorkabel x 1 st Vulk Tejp x 1 st Skruvsats x 1 st Solskydd x 1 st Rengöringsduk x 1 st 9

10 skärmar skärm TM42 skärm TM42R skärm 4,2 med möjlighet att koppla in en extra kamera. 12/24V. 8-polig anslutningskontakt Mått:128x80x24 : ca146 gr Backspegel med inbyggd 4,2 monitor V med möjlighet att koppla in en extra kamera V. 8-polig anslutningskontakt. Mått: 277x91x30 : ca 490 gr skärm TM561 skärm TM701 skärm 5,6 med ljusautomatik och ljud. 12V 4-polig anslutningskontakt Mått: 165x115x29 ca: 502 gr skärm 7,0 med ljusautomatik och ljud. 12V 4-polig anslutningskontakt Mått: 200x115x29 ca: 547 gr skärm TM56BC skärm TM70BC skärm 5,6 med inbyggd kopplingsbox samt ljusautomatik och ljud. 12V/24V. 13-polig anslutningskontakt. Mått:150x128x27 ca: 528 gr skärm 7,0 med inbyggd kopplingsbox samt ljusautomatik och ljud. 12V/24V. 13-polig anslutningskontakt. Mått:195x128x27 ca: 565 gr 10

11 Kameror Alla kameror är godkända för och klarar om inget annat anges Färgkamera med 18 st IR dioder 110º lins, inbyggd mikrofon, 12V. Mått: 92x68x89 (BxHxD) ca: 380 gr Färgkamera UTAN IR.110º lins, inbyggd mikrofon,12v. Mått: 92x68x89 (BxHxD) ca: 380 gr Färgkamera med 18 st IR dioder 40º lins, inbyggd mikrofon, 12V. Mått: 92x68x89 (BxHxD) ca: 380 gr Färgkamera med 9 st IR dioder110º lins, inbyggd mikrofon,12v, justerbar upp och ned. Lämplig för sidomontage döda vinkeln. Mått: 65x94x63 (BxHxD) ca: 175 gr NYHET Introduktion 2009 Färgkamera med elektriskt visir, 18st IR dioder 110º lins, inbyggd mikrofon, 12V. Mått: 113x70x94 (BxHxD) ca: 588 gr Färgkamera med elektriskt visir 15 st IR dioder 120º lins, inbyggd mikrofon,12v. Två st kamerakablar kommer från kameran. Mått: 103x78x54 (BxHxD) ca: 371 gr NYHET Introduktion 2009 Färgkamera med dubbel lins 110º och 90º. Bägge kamerorna har 15 st IR dioder och det går att justera i steg om 15º mellan kamerorna, 12V. Färgkamera med bollfäste kan justeras steglöst. 9 st IR dioder 110º lins. 12V Mått:72x60x63 (BxHxD) ca:154 gr Extremt lit e n NYHET Introduktion 2009 Färgkamera med 160º för t.ex. montering i bakruta, eller vid nummerplåt, 12V. Mått: 22x22x22 (BxHxD) ca: 60 gr Färgkamera med 150º lins för t.ex. montering i bakruta eller vid nummerplåt, 12V. Mått: 54x42x42(BxHxD) ca: 107 gr NYHET Introduktion 2009 Färgkamera för infällnad 160º, 12V. Har ungefär samma storlek som en backsensor. Mått 7x29 (DxL) ca: 60 gr Färgkamera för infällnad med 150º lins, 12V. Levereras med extraskal i silver och mattsvart. Mått: 31x48 (BxL) ca: 98 gr 11

12 Kontrollboxar Box CB112 Box CB112B 27-CB112 Kopplingsbox för 1 kamera 12/24V, backstyrning, 3 m kamerakabel. Utgång RCA, Ingång 4-pol. Mått: 103x78x54 (BxHxD) ca: 371 gr 27-CB112B Kopplingsbox för 1 kamera 12/24V, backstyrning, 3 m kamerakabel Utgång RCA, Ingång 6-pol. Mått: 103x78x54 (BxHxD) ca: 371 gr Box CB121 Box CB CB21 27-CB 131 Kopplingsbox för 2 kameror, 12/24V, Kopplingsbox för 2 visirkameror, 12/24V, backstyrning. backstyrning. Inklusive manöverpanel, Mått: 157x76x34 (BxHxD) ca: 355 gr 2,5 m kabel. Mått:157x76x34 (BxHxD) ca:574 gr Box CB142 Box CB CB 142 Kopplingsbox för 4 kameror, 12/24V, Fyra separata styrningar och split screen, en funktion som ger upp till fyra bilder samtidigt. Manöverpanel till kopplingsbox CB 142, inkl 2,5 m kabel. Mått: 155x90x33 (BxHxD) ca: 600 gr 27-CB122 Kopplingsbox för 2 kameror med automatisk skiftning av kameran på släpet 4-polig anslutning endast. Mått: 103x78x54 (BxHxD) ca:371 gr OBS! CB121 eller 141 måste användas tillsammans med denna box 12

13 Kablar Kamerakablar Kamerakablar 4-pol Förlängningskablar 4-pol Truck- o Trailerkit 4-pol 27-L20 = 20 m 27-L15 = 15 m 27-L10 = 10 m 27-L5 = 5 m 27-L10F = 10 m 27-L5F = 5 m 27-TC101 Truck-trailer kablage. 15 m + 20 m komplett med kontakter. Kamerakablar visir-system 6-pol Förlängningskablar visir 6-pol Truck- o Trailerkit visir 6-pol 27-PL20 = 20 m 27-PL10 = 10 m 27-PL10F =10 m 27-PL5F = 5 m Förlängningskabel till Visir kamerakabel. 27-TC101P6 Truck-trailer kablage till visir kamera. 15 m+20 m. Komplett med kontakter. Kamerakablar Flex vid t.ex. luckor som öppnas, kranarmar och andra leder där kabeln rör sig. 27-L5H Kamerakabel 27-L10FMH Förlängningskabel till kamerakabel. 27-PL5BH = 5 m Kamerakabel 27-PL08FMBH = 0,8 m 27-PL10FMBH = 10 m Förlängningskabel till Visir kamerakabel. Adapterkablar 27-03FM Från PSVT 1 till PSVTII kamera Vid byte av kamera. Längd 0,3 m. Från 27-PS556C till 27-CM PL25 Från 6-pol S-video hane till 4-pol S-video hona, används till 27-CB131, CB142 Längd 0,3 m MF6 Från 6-pol S-video hona till 4-pol S-video hane, används till Waeco kamera. 13

14 Kablar, övrigt skärmskablar 27-CO-LCD ADP skärmsadapter från CO till PSVT. Med RCA utgång till 4-pol. Längd 2,5 m skärms/förlängningskabel hane/hona till PSVT samt PSVT 4,2 kamerakabel. 4-pol. Längd 2,5 m. 27- AE-PL10DIN skärms/förlängningskabel hane/hona till PSVT samt PSVT 4,2 kamerakabel. 4-pol. Längd 10 m. 27-PL2,8Y Monitor-kablage B-serien 13-pol till 4-pol. Längd 2,5 m 27-PL2,8Y Monitor-kablage B-serien 13-pol till 6-pol. Längd 2,5 m 27-PL2DH =2 m 27-PL5DH =5 m till 4,2 system. 4-pol. Övrigt Solskydd Solskydd Solskydd Vulktape Kontaktfett Till bildskärm. 27-TM Till bildskärm 27-TM VT Självförslutande vulktape för isolering av kontakter. 5 m Kontaktfett, ett speciellt fett som inte är ledande. Tub om 56 g. Fästen skärmsfäste standard skärmsfäste standard skärmsfäste förstärkt skärmsfäste förstärkt 26-ZMT102 Standardfäste 5,6, 7 27-ZMT103 Standardfäste 4, º HD-fäste Stående HD-fäste. Kamerafäste hängande skärmsfäste magnetiskt Kameraskydd Demoställ för butik Kamerafäste hängande till kamera 27-CM111, tillverkad i ABS. 15-BM Magnetfot för tillfällig montering av kamera. 27-WC 01 Skydd för kamera som är utsatt för yttre påverkan. 27- DEMO Komplett demoställ med strömförsörjning 12V. Välj storlek på bildskärm. Leveranstid ca 2 v. 14

15 Ytterligare en produkt ur vårt sortiment - Ljusramp. Begär vår specialbroschyr eller besök vår hemsida. CC Teknik i Jönköping, Ryhovsgatan 3A, Jönköping tel e-post info@ccteknik.com hemsida
