Bruksanvisning i original Speglar för ljusbommar Orion Mirror Kxxx

Transkript

1 Bruksanvisning i original Speglar för ljusbommar Orion Mirror Kxxx Även om allt gjorts för att säkerställa riktigheten av informationen i denna manual och eventuellt tillhörande kampanj- eller informationsmaterial, frånsäger sig ABB Jokab Safety ansvar för fel eller försummelser och förbehåller sig rätten att göra ändringar och förbättringar utan föregående meddelande. Det åligger användaren att säkerställa att utrustningen är korrekt konstruerad, specificerad, installerad, skött och hanterad för att uppfylla alla tillämpliga lokala, nationella och internationella regler och föreskrifter Tekniska data i denna manual är korrekta enligt ABB Jokab Safetys testprocedurer som är kontrollerade av olika internationella godkända organ. Annan information (t.ex. applikationsexempel, kopplingsscheman, drift eller användning) är endast avsedd att illustrera de olika användningsområdena för våra produkter. ABB Jokab Safety utfärdar ingen garanti för att produkten uppfyller specifika säkerhetskrav om den används i de fall som anges ovan och tar inget ansvar för faktisk användning av produkten utifrån de givna exemplen. ABB Jokab Safety Varlabergsvägen 11, SE Kungsbacka, Sverige

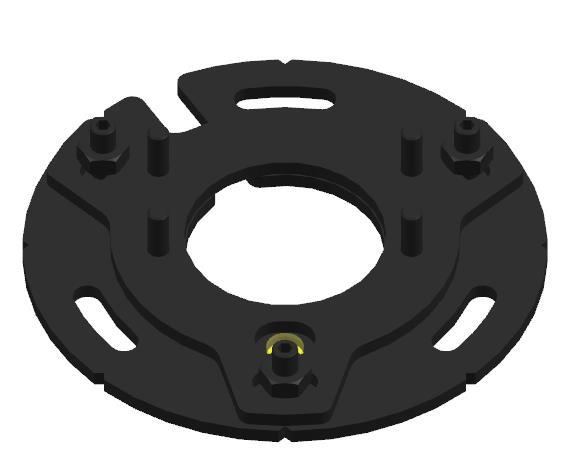

2 Översikt Allmän beskrivning Speglarna Orion Mirror Kxxx är monterade i pelare av strängpressad aluminium med bas av stål. Basen består av två plattor. Plattornas lutning kan justeras med hjälp av tre pinnbultar, och plattornas vinkel kan justeras via 3 skåror för grovjustering och 3 skåror för finjustering. Speglarna i pelaren är redan monterade och redo för justering. Speglarna justeras en i taget, oberoende av varandra. Egenskaper Skyddar speglarna på insidan från oavsiktliga kollisioner och vibrationer. En sektion i målad, strängpressad aluminium i olika längder, passar alla höjder. Stadig bas bestående av 2 stålplattor med markerade vinklar, pinnbultar för den vertikala axeln och skåror för vinkeljustering. Vattenpass som underlättar justering av den vertikala axeln. Bild 1 Spegel Orion Mirror K050, med Orion Stand Plate till höger 2TLC172306M3401 Rev A 2

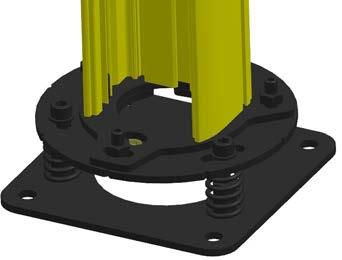

3 Mekanisk montering Speglarna Orion Mirror Kxxx levereras med förmonterade speglar och kräver ingen mekanisk montering. Orion Stand Plate, tillgänglig som tillbehör, är en platta med avlastningsfjädrar som kan monteras på en annan platta. Den kan användas för att kompensera för kollisioner, vibrationer och ojämna golvytor. Montering av Orion Stand Plate Fäst plattan i golvet med skruvarna och för in de 3 lastbärande fjädrarna på distanserna på plattan. Placera pelaren på fjädrarna så att de är i linje med spåren i bottenplattan. Montera M10 UNI 5931-skruvarna och brickorna som medföljer Orion Stand Plate i motsvarande hål och dra åt dem samtidigt som du gradvis pressar ned de 3 lastbärande fjädrarna. Under det här momentet kan även den vertikala axeln justeras. Använd vattenpasset som referens och välj en ungefärlig vinkel med hjälp av skårorna och markeringarna på bottenplattan. Den optimala arbetshöjden för de lastbärande fjädrarna (vilket motsvarar avståndet mellan den fasta plattan och bottenplattan) är cirka 42 mm. När plattan vilar på en jämn yta och maxvinkeln har hittats går det att finjustera vinkeln med hjälp av pinnbultarna och låsmuttrarna på den gjutna plattan. (Bild 2). Bild 2 Montering av Orion Stand Plate 2TLC172306M3401 Rev A 3

4 Justering Justering av speglar Höjd och lutning hos varje spegel kan justeras för att kompensera för eventuell felinriktning. För att justera höjden: lossa något på M8x12 UNI 5931-skruvarna, skjut sedan spegeln längs pelarens axel och dra åt skruvarna när önskad position har nåtts. Om pelaren är i vertikal position, se till att spegeln inte glider nedåt av misstag. För att justera lutningen för varje enskild spegel, använd 3 M4x20 UNI 5931-skruvarna (Bild 3). Bild 3 Justering av speglar Ha följande värden i åtanke när du räknar ut den minskade arbetsräckvidden utifrån antalet reflektioner i speglarna: 1 reflektion: 15 % minskning arbetsräckvidden är 85 % av AOPD:ens nominella arbetsräckvidd 2 reflektioner: 35 % minskning arbetsräckvidden är 65 % av AOPD:ens nominella arbetsräckvidd 3 reflektioner: 50 % minskning arbetsräckvidden är 50 % av AOPD:ens nominella arbetsräckvidd 2TLC172306M3401 Rev A 4

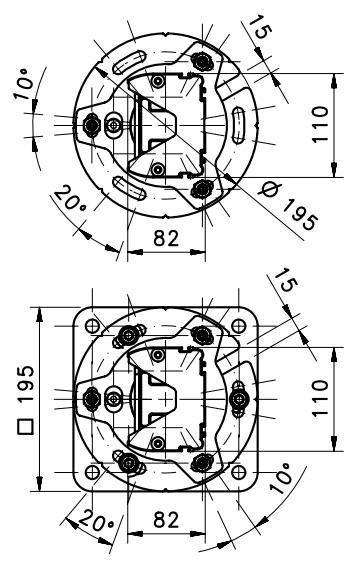

5 Justering av den vertikala axen och plattornas vinkel Fäst plattan i golvet i en ungefärlig vinkel. Utgå från positionerna som visas av de markerade spåren (huvudsakliga vinklar: för varje kvadrant); Ta M10-skruvarna och fäst dem i de 3 hålen på bottenplattan. Dra inte åt M10-skruvarna helt. Lossa låsmuttrarna på pinnbultarna och använd sedan pinnbultarna för att justera lutningen. Använd vattenpasset som referens under detta moment. När du nått önskad vinkel, dra åt skruvarna som fäster plattan i golvet. Utför ytterligare justeringar vid behov genom att rotera den gjutna plattan till önskad position och dra sedan åt låsmuttrarna på pinnbultarna (Bild 4). Vattenpass Hål för golvskruvar Bild 4 Justering av plattornas vertikala axel och vinkel 2TLC172306M3401 Rev A 5

6 Installation Varning! Min. installationsavstånd måste följas. För mer information om beräkning av min. installationsavstånd, se avsnittet Användande av speglar i AOPD:ens bruksanvisning eller SS-EN ISO 13855:2010. Orion Stand med mottagare Orion Stand med sändare Orion Mirror K090 Orion Mirror K090 Bild 5 - Ett system för områdesskydd bestående av en AOPD, en sändare och en mottagare och två speglar. Definiera området som ska skyddas och de exakta positionerna där speglarna och sändaren och mottagaren ska installeras. Placera golvstativen i de önskade positionerna. Fäst dem (eller Orion Stand Plates) i golvet och se till att delarnas axlar är vinkelräta mot golvet. Använd det medföljande vattenpasset för att finjustera lutningen vid behov. Rikta in speglarna till ca 45 med hänsyn till den optiska banan. Orion Mirror Kxxx garanterar ett justeringsintervall runt den vertikala axeln på omkring ±5 när speglarna fästs i golvet. För in Orion Laser i sändarens övre del och rikta sändaren så att laserstrålen träffar den första spegelns yta i en central punkt på den vertikala axeln, i samma höjd som laserpekaren är monterad. Upprepa samma procedur när du för in laserpekaren i sändarens nedre del. Vid behov, upprepa dessa moment tills du når önskat resultat. Rikta in den första spegeln i enlighet med anvisningarna i avsnittet Justering av speglar så att laserstrålen träffar den andra spegeln enligt beskrivningen ovan. För att justera vinkeln - om Orion Stand Plate inte används, se avsnittet Justering av plattornas vertikala axel och vinkel. - om Orion Stand Plate används, se avsnittet Montering av Orion Stand Plate. OBS! Det kan vara nödvändigt att justera inriktningen för AOPD:ens två enheter något. För att göra detta ska du följa anvisningarna i avsnittet Inriktning i AOPD:ens bruksanvisning. Vi rekommenderar INTE att speglarnas positioner justeras ytterligare eftersom laserstrålen garanterar att de riktats in helt perfekt. 2TLC172306M3401 Rev A 6

7 Modellöversikt Orion Protective Stand med speglar Typ Artikelnummer Beskrivning Orion Mirror K050 Orion Mirror K080 Orion Mirror K090 Orion Mirror K120 2TLA022312R1000 2TLA022312R1100 2TLA022312R1200 2TLA022312R1300 Orion spegel med skyddsstativ, 2 speglar H = 500 mm Orion spegel med skyddsstativ, 3 speglar H = 800 mm Orion spegel med skyddsstativ, 4 speglar H = 900 mm Orion spegel med skyddsstativ, 4 speglar H = mm Tillbehör Typ Artikelnummer Beskrivning Orion Stand Plate 2TLA022312R5000 Orion Plate-kit för skyddsstativ Passande AOPD-modeller Typ Orion Mirror K050 Orion Mirror K080 Orion Mirror K090 Orion Mirror K120 Passande AOPD:er Orion2-4-K2-050-B Orion2-4-K2-050-E Orion3-4-K1C-050-B Orion3-4-K1C-050-E Orion2-4-K3-080-B Orion2-4-K3-080-E Orion3-4-K2C-080-B Orion3-4-K2C-080-E Orion2-4-K4-090-B Orion2-4-K4-090-E Orion3-4-K2C-090-B Orion3-4-K2C-090-E Orion2-4-K4-120-B Orion2-4-K4-120-E Orion3-4-K2C-120-B Orion3-4-K2C-120-E 2TLC172306M3401 Rev A 7

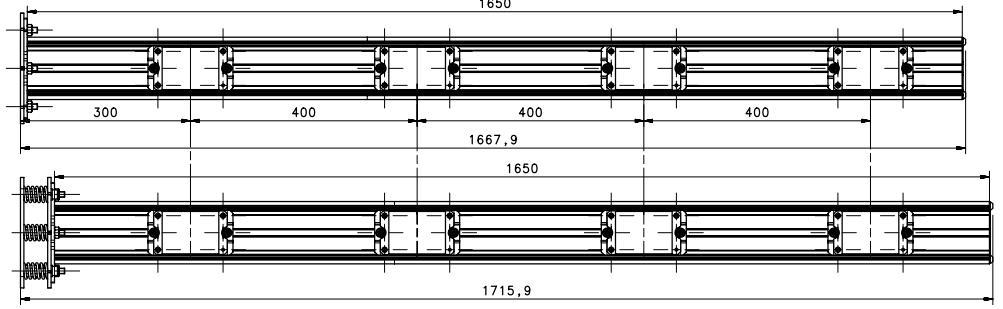

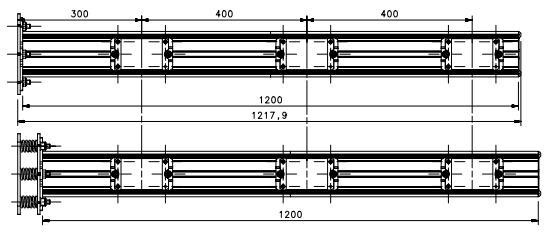

8 Mått OBS! Alla mått i millimeter. Orion Mirror K050 Orion Mirror K080 2TLC172306M3401 Rev A 8

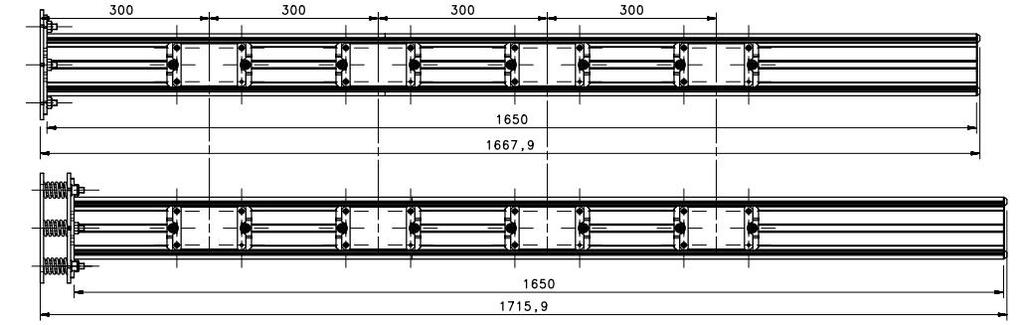

9 Orion Mirror K090 Orion Mirror K120 OBS! Alla mått i millimeter. 2TLC172306M3401 Rev A 9
