Väggfäste Universal och Mätarm. Bruksanvisning Läs igenom bruksanvisningen noggrant och förstå innehållet innan du använder Väggfäste Universal.

Transkript

1 Väggfäste Universal och Mätarm S Bruksanvisning Läs igenom bruksanvisningen noggrant och förstå innehållet innan du använder Väggfäste Universal.

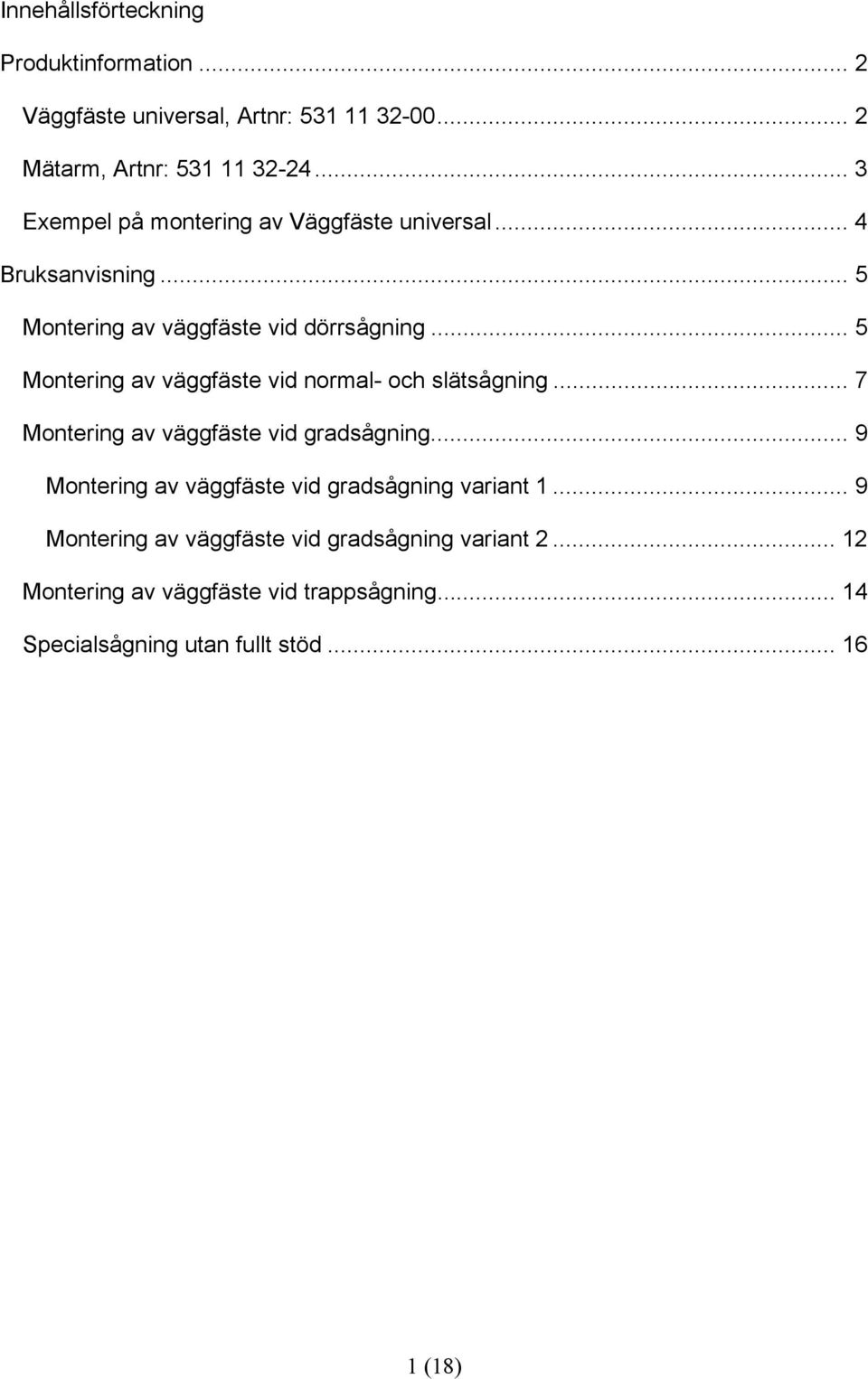

2 Innehållsförteckning Produktinformation... 2 Väggfäste universal, Artnr: Mätarm, Artnr: Exempel på montering av Väggfäste universal... 4 Bruksanvisning... 5 Montering av väggfäste vid dörrsågning... 5 Montering av väggfäste vid normal- och slätsågning... 7 Montering av väggfäste vid gradsågning... 9 Montering av väggfäste vid gradsågning variant Montering av väggfäste vid gradsågning variant Montering av väggfäste vid trappsågning Specialsågning utan fullt stöd (18)

3 Produktinformation Väggfäste universal, Artnr: Väggfäste universal (Fig.1) är framtaget för att användas vid sågning av sneda ytor, gradsågning, trappsågning och dyl. (Fig.3). Fästet är ledat på två ställen vilket gör det lätt att fästa på önskad yta. Justerspåret gör att det inte krävs samma noggrannhet vid borrning av fästhålet eftersom det tillsammans med den nedre leden tillåter en stor justermån. Den ledade konstruktionen medför även att någon radiell infästning av klingan inte är nödvändig då det är möjligt att vinkla hela rälsen med sågen monterad Fig.1 Väggfäste Universal med monterad mätarm. 1. Klämbrickor, här monterade för gradsågning. 2. Fästhål för klämbricka vid slät-, normal-, trappsågning samt sågning utan fullt stöd. 3. Friktionsskruv, skruvas åt vid gradsågning. 4. Nedre led, tillåter vridning mellan fästplattan och den övre delen av fästet. 5. Justerskruv (4st) för att fästet skall stå stadigt. 6. Justerspår, möjliggör finjustering av fästets position. 7. Gradskala för vinkelinställning vid gradsågning. 8. Mätarm. 2 (18)

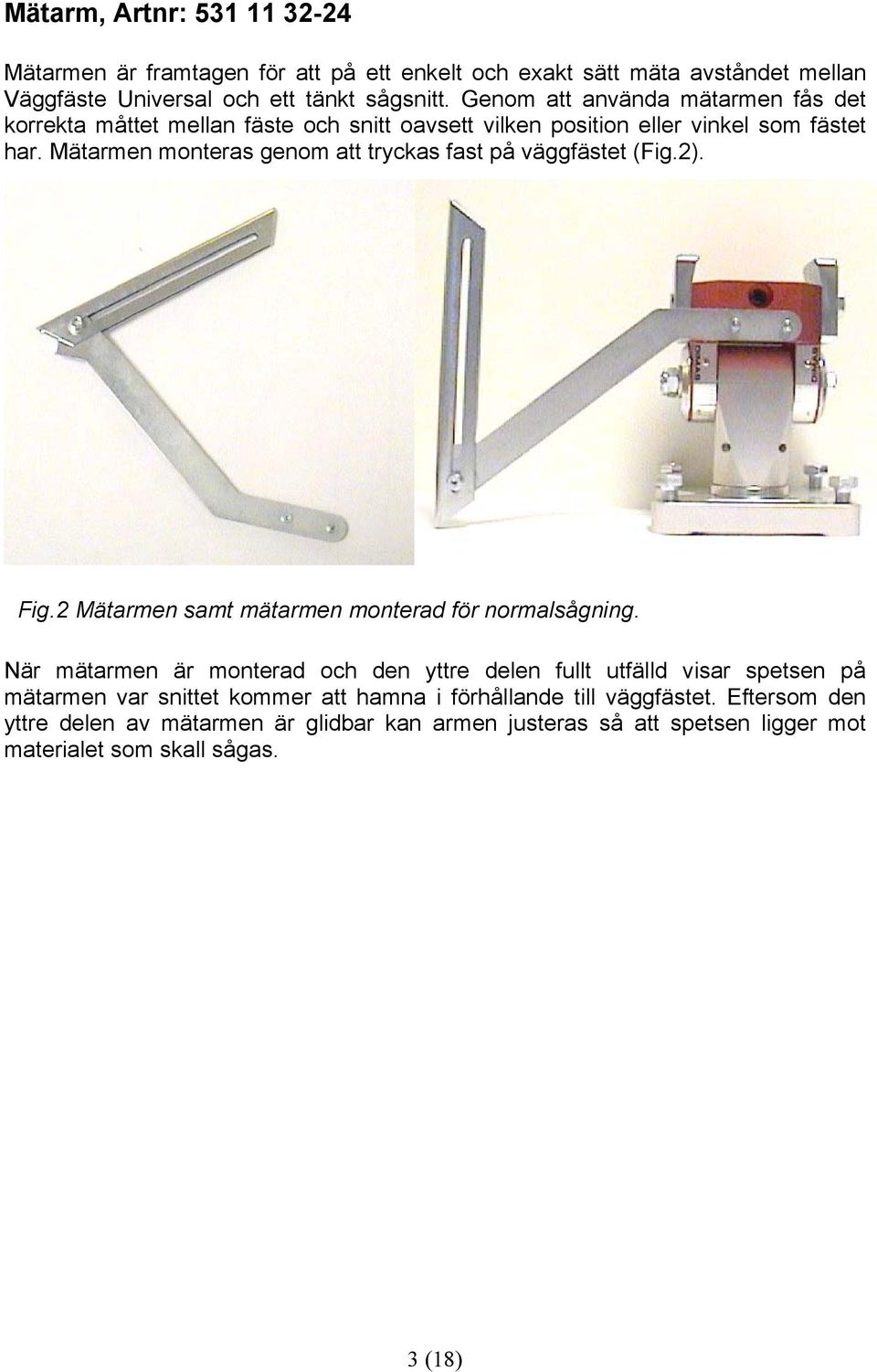

4 Mätarm, Artnr: Mätarmen är framtagen för att på ett enkelt och exakt sätt mäta avståndet mellan Väggfäste Universal och ett tänkt sågsnitt. Genom att använda mätarmen fås det korrekta måttet mellan fäste och snitt oavsett vilken position eller vinkel som fästet har. Mätarmen monteras genom att tryckas fast på väggfästet (Fig.2). Fig.2 Mätarmen samt mätarmen monterad för normalsågning. När mätarmen är monterad och den yttre delen fullt utfälld visar spetsen på mätarmen var snittet kommer att hamna i förhållande till väggfästet. Eftersom den yttre delen av mätarmen är glidbar kan armen justeras så att spetsen ligger mot materialet som skall sågas. 3 (18)

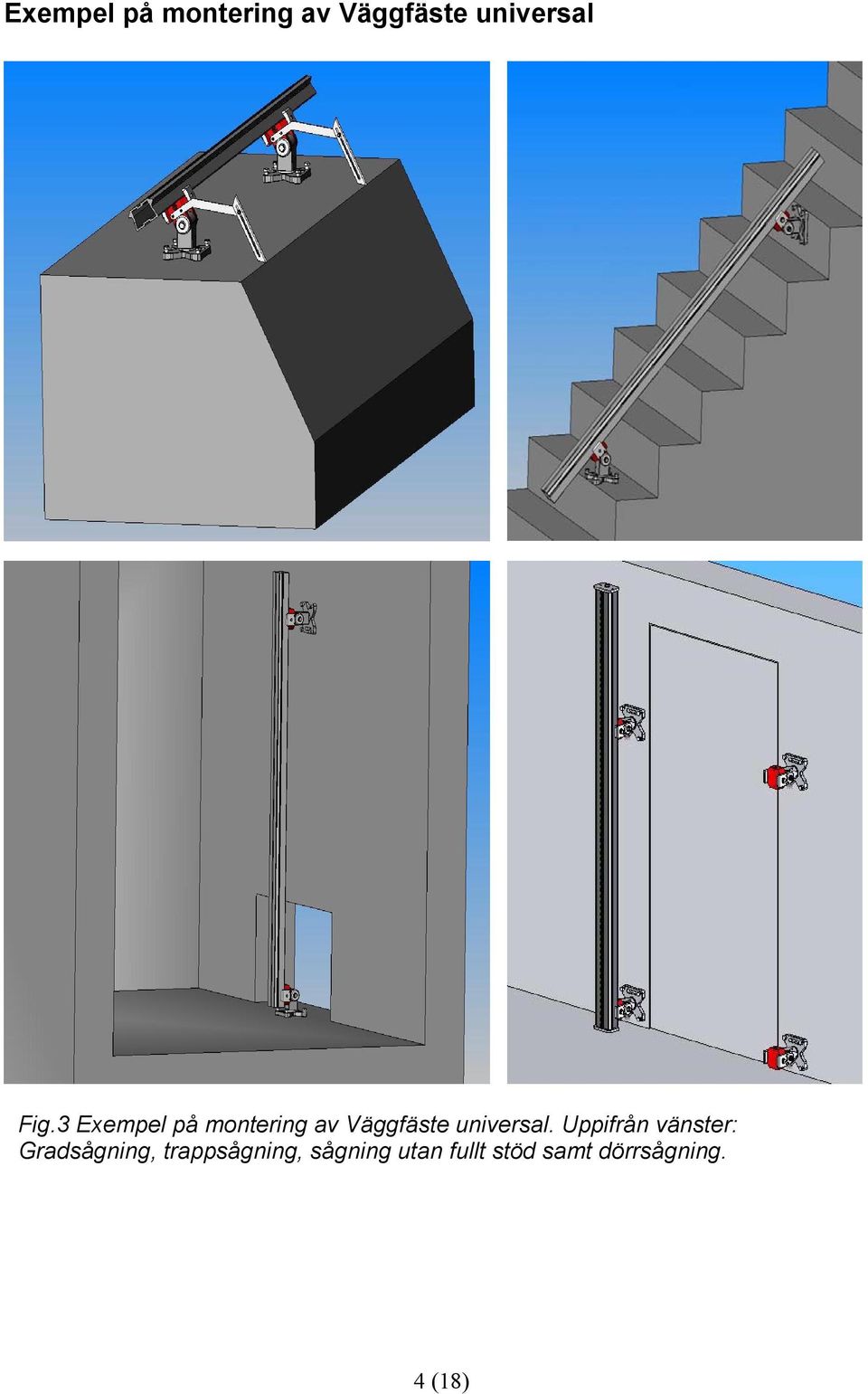

5 Exempel på montering av Väggfäste universal Fig.3 Exempel på montering av Väggfäste universal. Uppifrån vänster: Gradsågning, trappsågning, sågning utan fullt stöd samt dörrsågning. 4 (18)

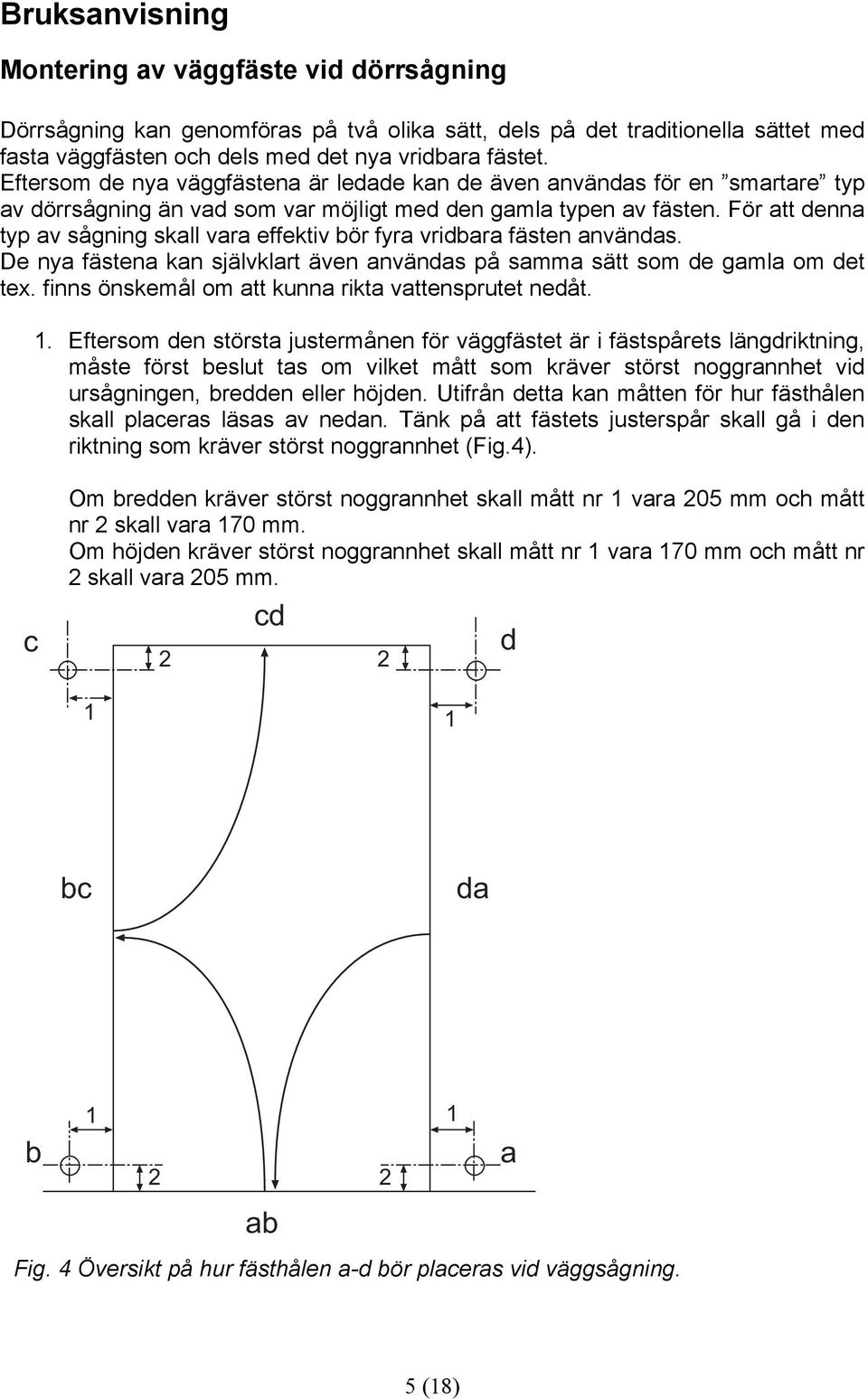

6 Bruksanvisning Montering av väggfäste vid dörrsågning Dörrsågning kan genomföras på två olika sätt, dels på det traditionella sättet med fasta väggfästen och dels med det nya vridbara fästet. Eftersom de nya väggfästena är ledade kan de även användas för en smartare typ av dörrsågning än vad som var möjligt med den gamla typen av fästen. För att denna typ av sågning skall vara effektiv bör fyra vridbara fästen användas. De nya fästena kan självklart även användas på samma sätt som de gamla om det tex. finns önskemål om att kunna rikta vattensprutet nedåt. 1. Eftersom den största justermånen för väggfästet är i fästspårets längdriktning, måste först beslut tas om vilket mått som kräver störst noggrannhet vid ursågningen, bredden eller höjden. Utifrån detta kan måtten för hur fästhålen skall placeras läsas av nedan. Tänk på att fästets justerspår skall gå i den riktning som kräver störst noggrannhet (Fig.4). c Om bredden kräver störst noggrannhet skall mått nr 1 vara 205 mm och mått nr 2 skall vara 170 mm. Om höjden kräver störst noggrannhet skall mått nr 1 vara 170 mm och mått nr 2 skall vara 205 mm. cd 2 2 d 1 1 bc da b ab Fig. 4 Översikt på hur fästhålen a-d bör placeras vid väggsågning. a 5 (18)

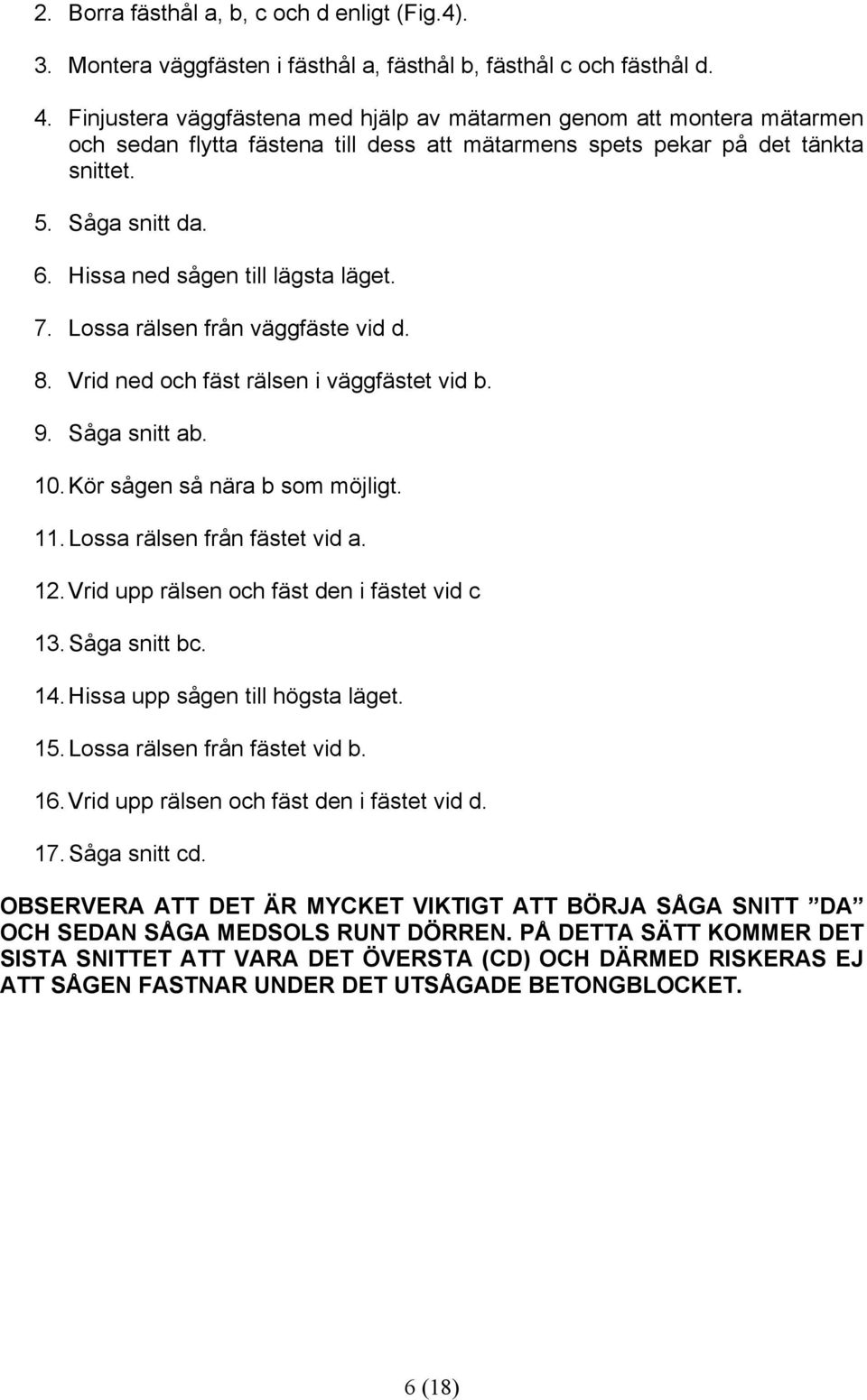

7 2. Borra fästhål a, b, c och d enligt (Fig.4). 3. Montera väggfästen i fästhål a, fästhål b, fästhål c och fästhål d. 4. Finjustera väggfästena med hjälp av mätarmen genom att montera mätarmen och sedan flytta fästena till dess att mätarmens spets pekar på det tänkta snittet. 5. Såga snitt da. 6. Hissa ned sågen till lägsta läget. 7. Lossa rälsen från väggfäste vid d. 8. Vrid ned och fäst rälsen i väggfästet vid b. 9. Såga snitt ab. 10. Kör sågen så nära b som möjligt. 11. Lossa rälsen från fästet vid a. 12. Vrid upp rälsen och fäst den i fästet vid c 13. Såga snitt bc. 14. Hissa upp sågen till högsta läget. 15. Lossa rälsen från fästet vid b. 16. Vrid upp rälsen och fäst den i fästet vid d. 17. Såga snitt cd. OBSERVERA ATT DET ÄR MYCKET VIKTIGT ATT BÖRJA SÅGA SNITT DA OCH SEDAN SÅGA MEDSOLS RUNT DÖRREN. PÅ DETTA SÄTT KOMMER DET SISTA SNITTET ATT VARA DET ÖVERSTA (CD) OCH DÄRMED RISKERAS EJ ATT SÅGEN FASTNAR UNDER DET UTSÅGADE BETONGBLOCKET. 6 (18)

8 Montering av väggfäste vid normal- och slätsågning 1. Borra fästhål enligt Fig Montera väggfästet utan att skruva åt expanderbulten fullt. Sågsnitt Fig.5 Mått för centrum på fästhål i förhållande till det tänkta snittet. 7 (18)

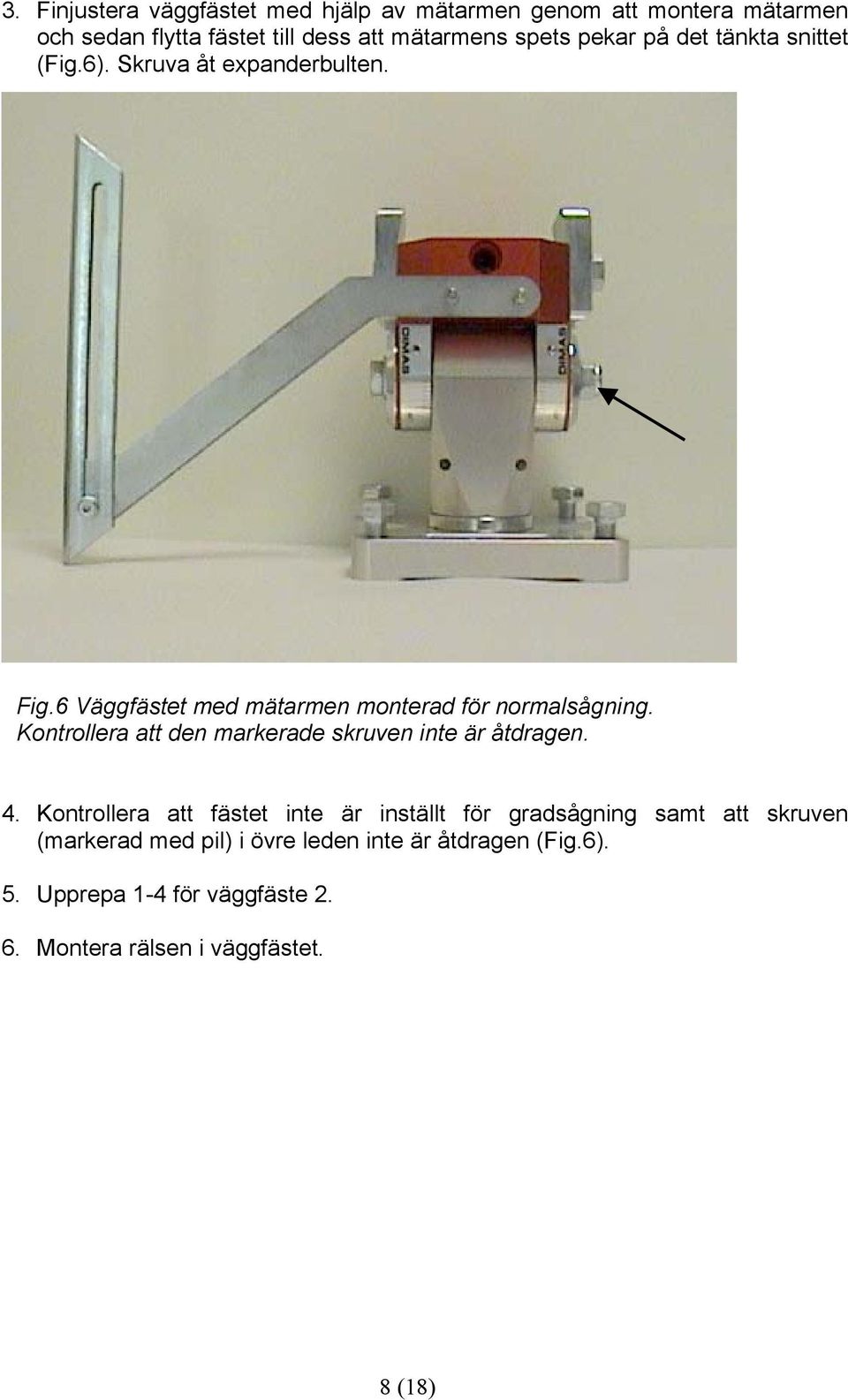

9 3. Finjustera väggfästet med hjälp av mätarmen genom att montera mätarmen och sedan flytta fästet till dess att mätarmens spets pekar på det tänkta snittet (Fig.6). Skruva åt expanderbulten. Fig.6 Väggfästet med mätarmen monterad för normalsågning. Kontrollera att den markerade skruven inte är åtdragen. 4. Kontrollera att fästet inte är inställt för gradsågning samt att skruven (markerad med pil) i övre leden inte är åtdragen (Fig.6). 5. Upprepa 1-4 för väggfäste Montera rälsen i väggfästet. 8 (18)

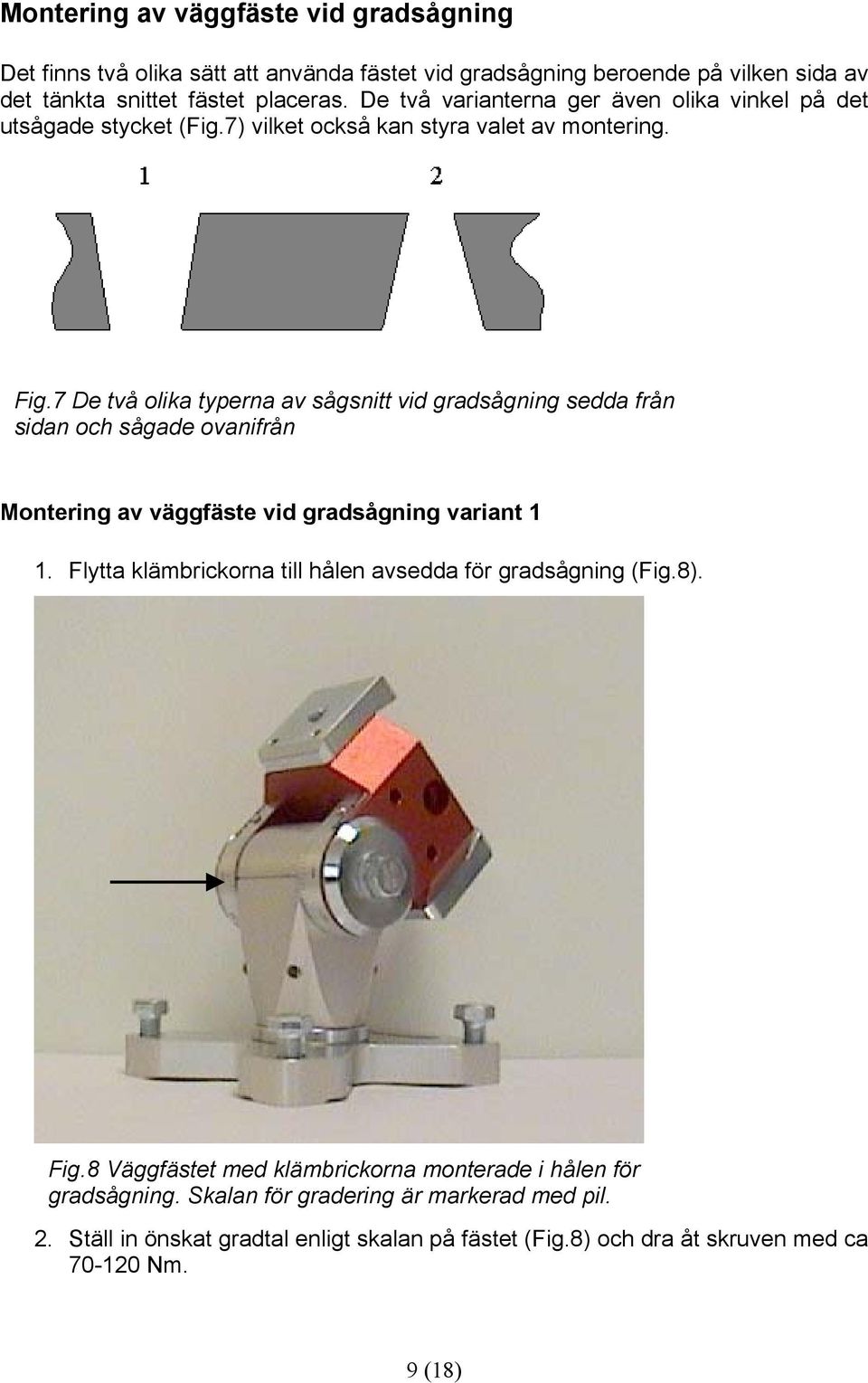

10 Montering av väggfäste vid gradsågning Det finns två olika sätt att använda fästet vid gradsågning beroende på vilken sida av det tänkta snittet fästet placeras. De två varianterna ger även olika vinkel på det utsågade stycket (Fig.7) vilket också kan styra valet av montering. Fig.7 De två olika typerna av sågsnitt vid gradsågning sedda från sidan och sågade ovanifrån Montering av väggfäste vid gradsågning variant 1 1. Flytta klämbrickorna till hålen avsedda för gradsågning (Fig.8). Fig.8 Väggfästet med klämbrickorna monterade i hålen för gradsågning. Skalan för gradering är markerad med pil. 2. Ställ in önskat gradtal enligt skalan på fästet (Fig.8) och dra åt skruven med ca Nm. 9 (18)

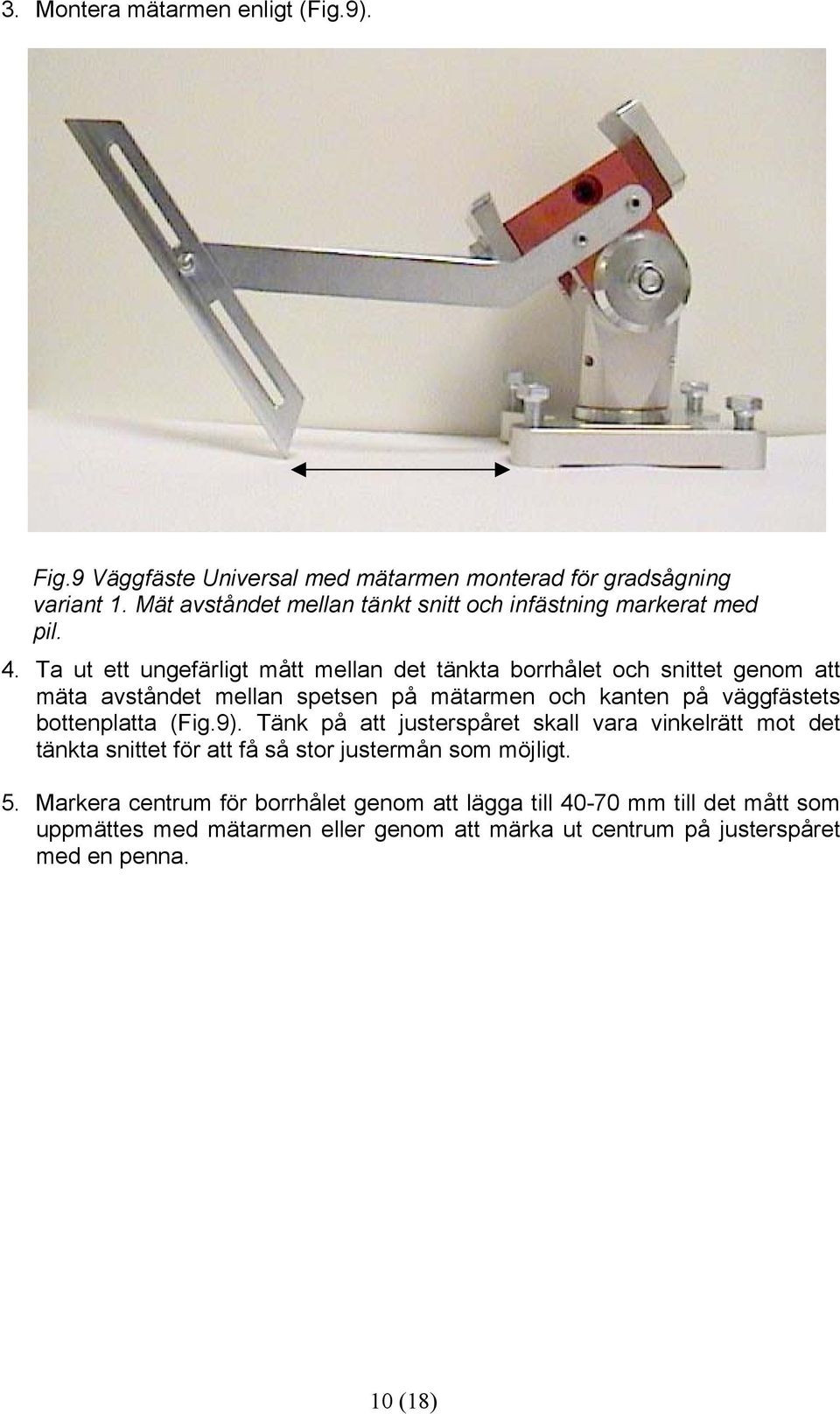

11 3. Montera mätarmen enligt (Fig.9). Fig.9 Väggfäste Universal med mätarmen monterad för gradsågning variant 1. Mät avståndet mellan tänkt snitt och infästning markerat med pil. 4. Ta ut ett ungefärligt mått mellan det tänkta borrhålet och snittet genom att mäta avståndet mellan spetsen på mätarmen och kanten på väggfästets bottenplatta (Fig.9). Tänk på att justerspåret skall vara vinkelrätt mot det tänkta snittet för att få så stor justermån som möjligt. 5. Markera centrum för borrhålet genom att lägga till mm till det mått som uppmättes med mätarmen eller genom att märka ut centrum på justerspåret med en penna. 10 (18)

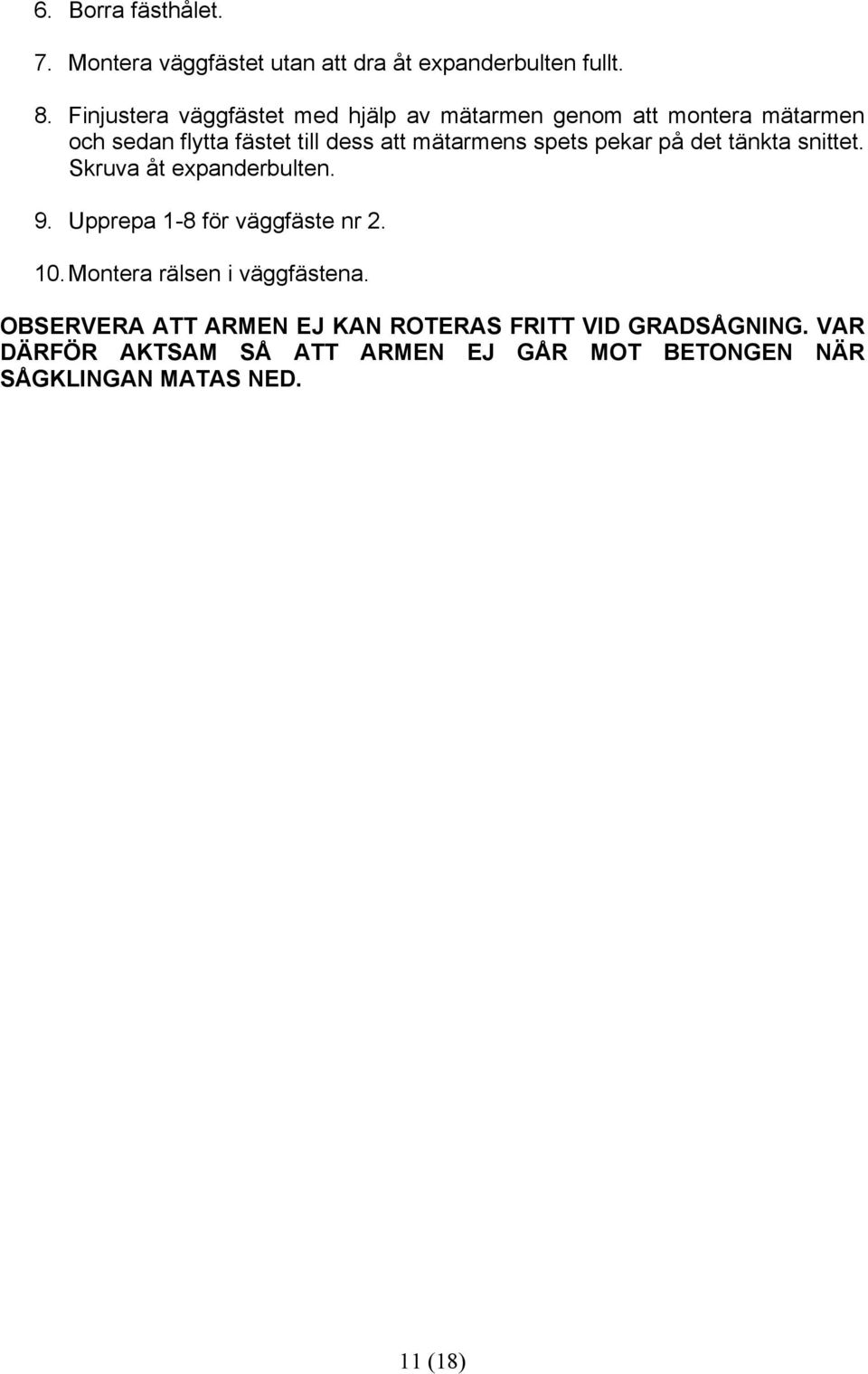

12 6. Borra fästhålet. 7. Montera väggfästet utan att dra åt expanderbulten fullt. 8. Finjustera väggfästet med hjälp av mätarmen genom att montera mätarmen och sedan flytta fästet till dess att mätarmens spets pekar på det tänkta snittet. Skruva åt expanderbulten. 9. Upprepa 1-8 för väggfäste nr Montera rälsen i väggfästena. OBSERVERA ATT ARMEN EJ KAN ROTERAS FRITT VID GRADSÅGNING. VAR DÄRFÖR AKTSAM SÅ ATT ARMEN EJ GÅR MOT BETONGEN NÄR SÅGKLINGAN MATAS NED. 11 (18)

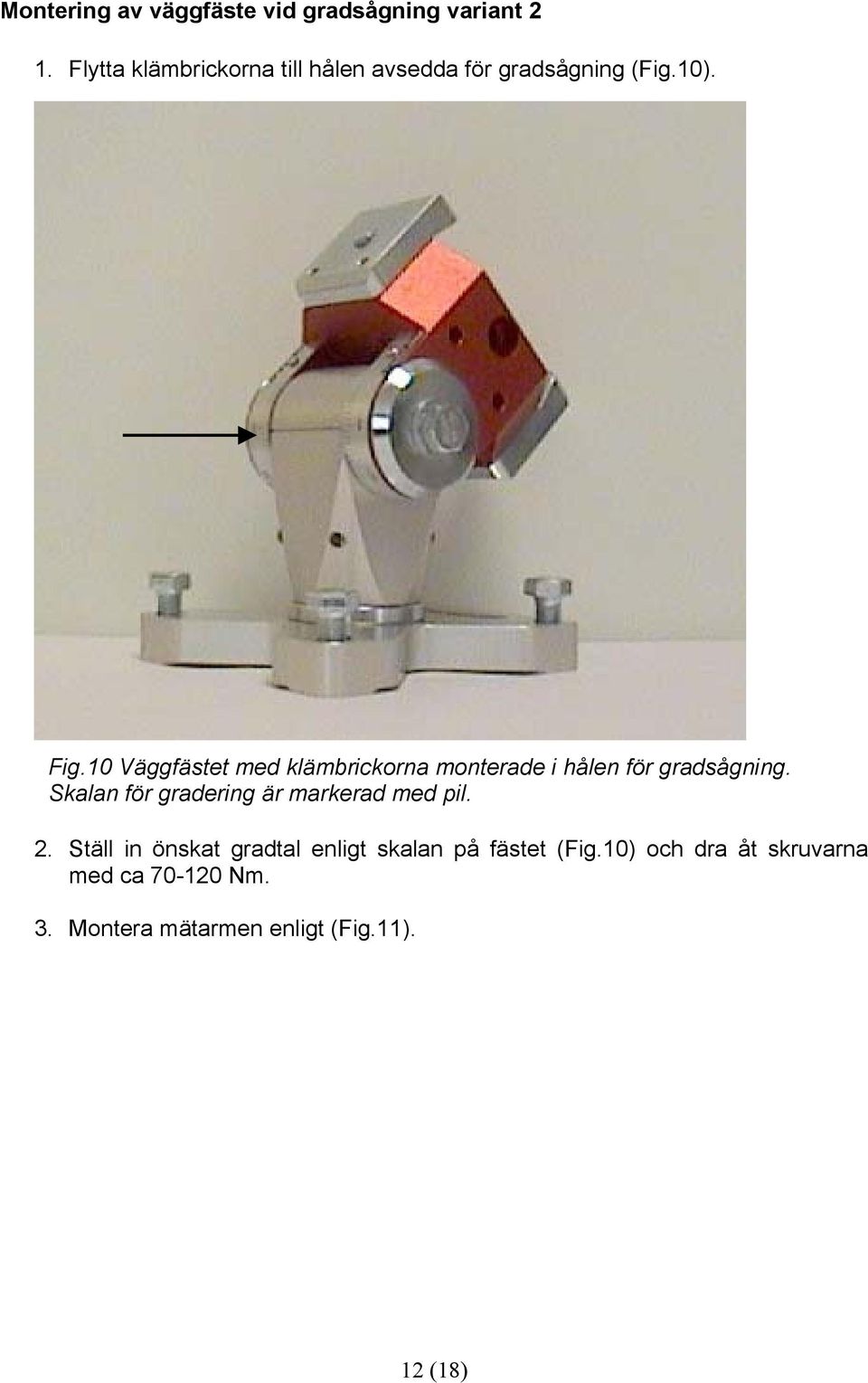

13 Montering av väggfäste vid gradsågning variant 2 1. Flytta klämbrickorna till hålen avsedda för gradsågning (Fig.10). Fig.10 Väggfästet med klämbrickorna monterade i hålen för gradsågning. Skalan för gradering är markerad med pil. 2. Ställ in önskat gradtal enligt skalan på fästet (Fig.10) och dra åt skruvarna med ca Nm. 3. Montera mätarmen enligt (Fig.11). 12 (18)

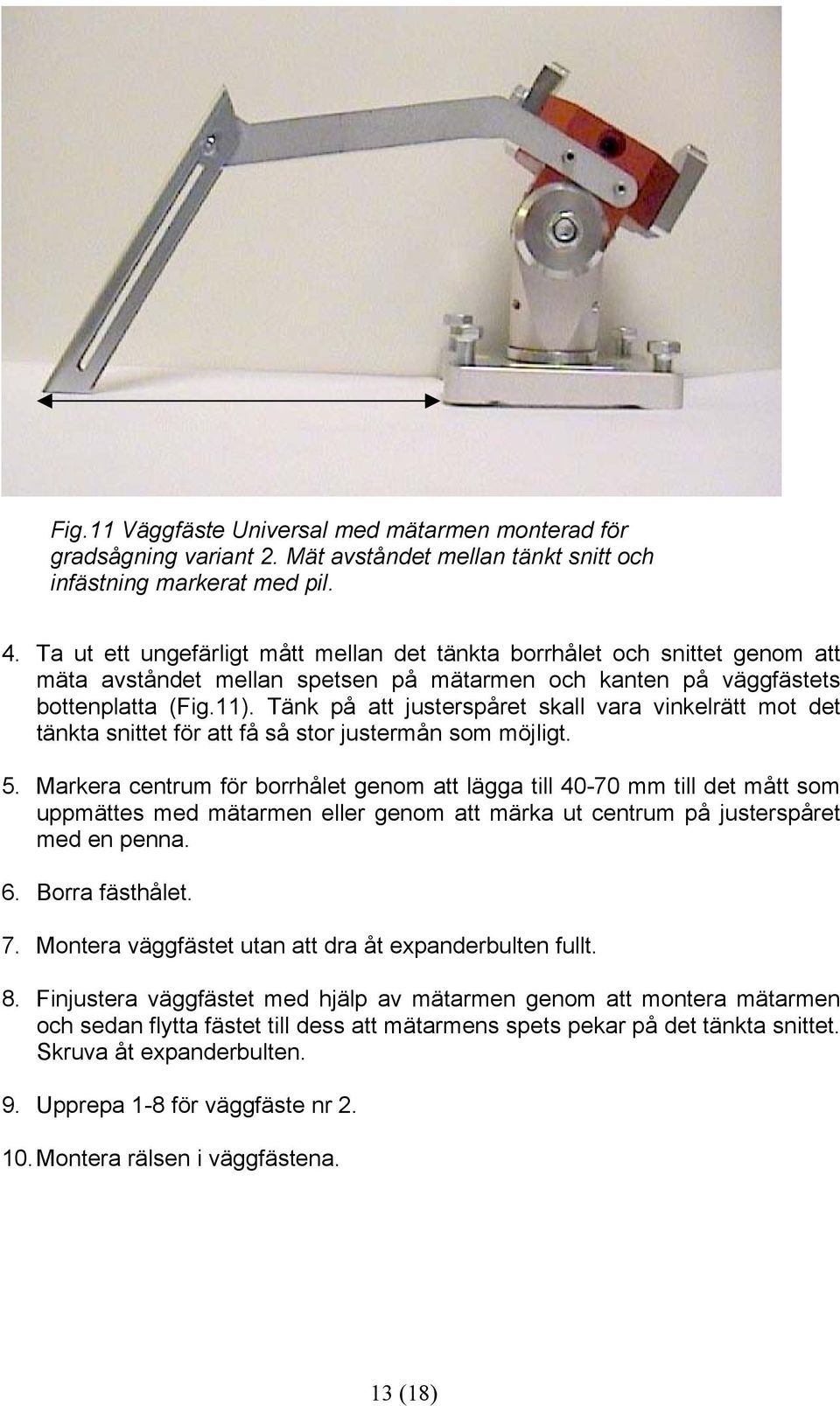

14 Fig.11 Väggfäste Universal med mätarmen monterad för gradsågning variant 2. Mät avståndet mellan tänkt snitt och infästning markerat med pil. 4. Ta ut ett ungefärligt mått mellan det tänkta borrhålet och snittet genom att mäta avståndet mellan spetsen på mätarmen och kanten på väggfästets bottenplatta (Fig.11). Tänk på att justerspåret skall vara vinkelrätt mot det tänkta snittet för att få så stor justermån som möjligt. 5. Markera centrum för borrhålet genom att lägga till mm till det mått som uppmättes med mätarmen eller genom att märka ut centrum på justerspåret med en penna. 6. Borra fästhålet. 7. Montera väggfästet utan att dra åt expanderbulten fullt. 8. Finjustera väggfästet med hjälp av mätarmen genom att montera mätarmen och sedan flytta fästet till dess att mätarmens spets pekar på det tänkta snittet. Skruva åt expanderbulten. 9. Upprepa 1-8 för väggfäste nr Montera rälsen i väggfästena. 13 (18)

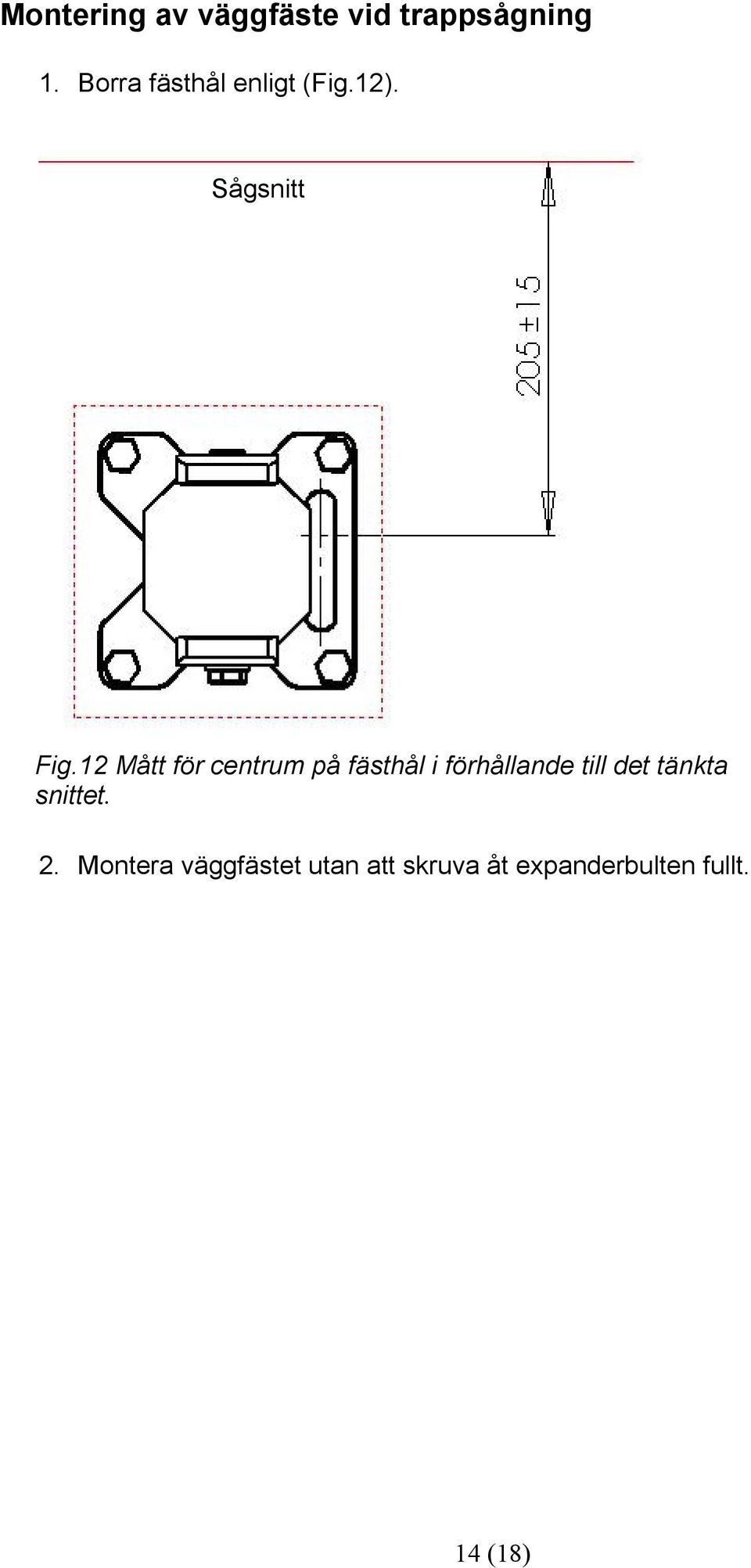

15 Montering av väggfäste vid trappsågning 1. Borra fästhål enligt (Fig.12). Sågsnitt Fig.12 Mått för centrum på fästhål i förhållande till det tänkta snittet. 2. Montera väggfästet utan att skruva åt expanderbulten fullt. 14 (18)

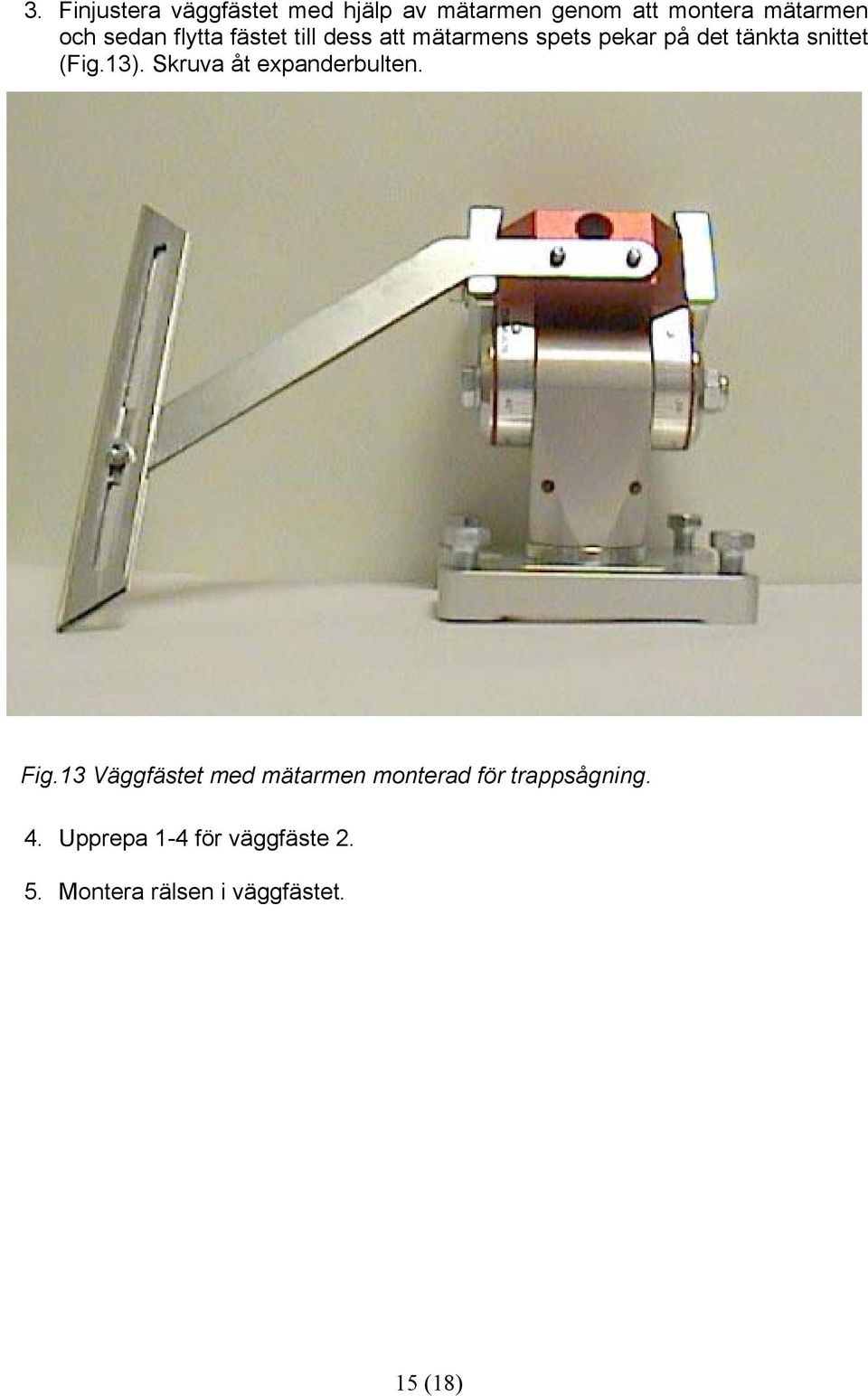

16 3. Finjustera väggfästet med hjälp av mätarmen genom att montera mätarmen och sedan flytta fästet till dess att mätarmens spets pekar på det tänkta snittet (Fig.13). Skruva åt expanderbulten. Fig.13 Väggfästet med mätarmen monterad för trappsågning. 4. Upprepa 1-4 för väggfäste Montera rälsen i väggfästet. 15 (18)

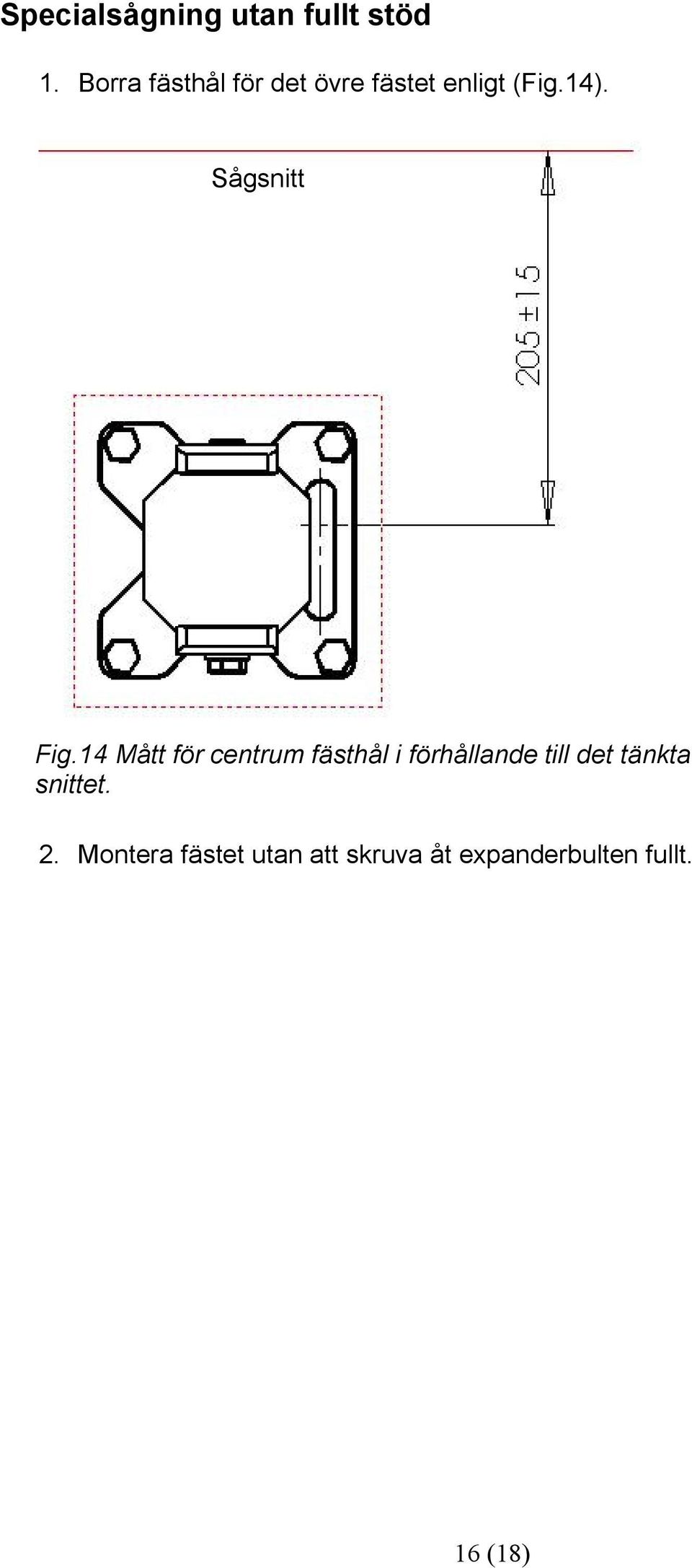

17 Specialsågning utan fullt stöd 1. Borra fästhål för det övre fästet enligt (Fig.14). Sågsnitt Fig.14 Mått för centrum fästhål i förhållande till det tänkta snittet. 2. Montera fästet utan att skruva åt expanderbulten fullt. 16 (18)

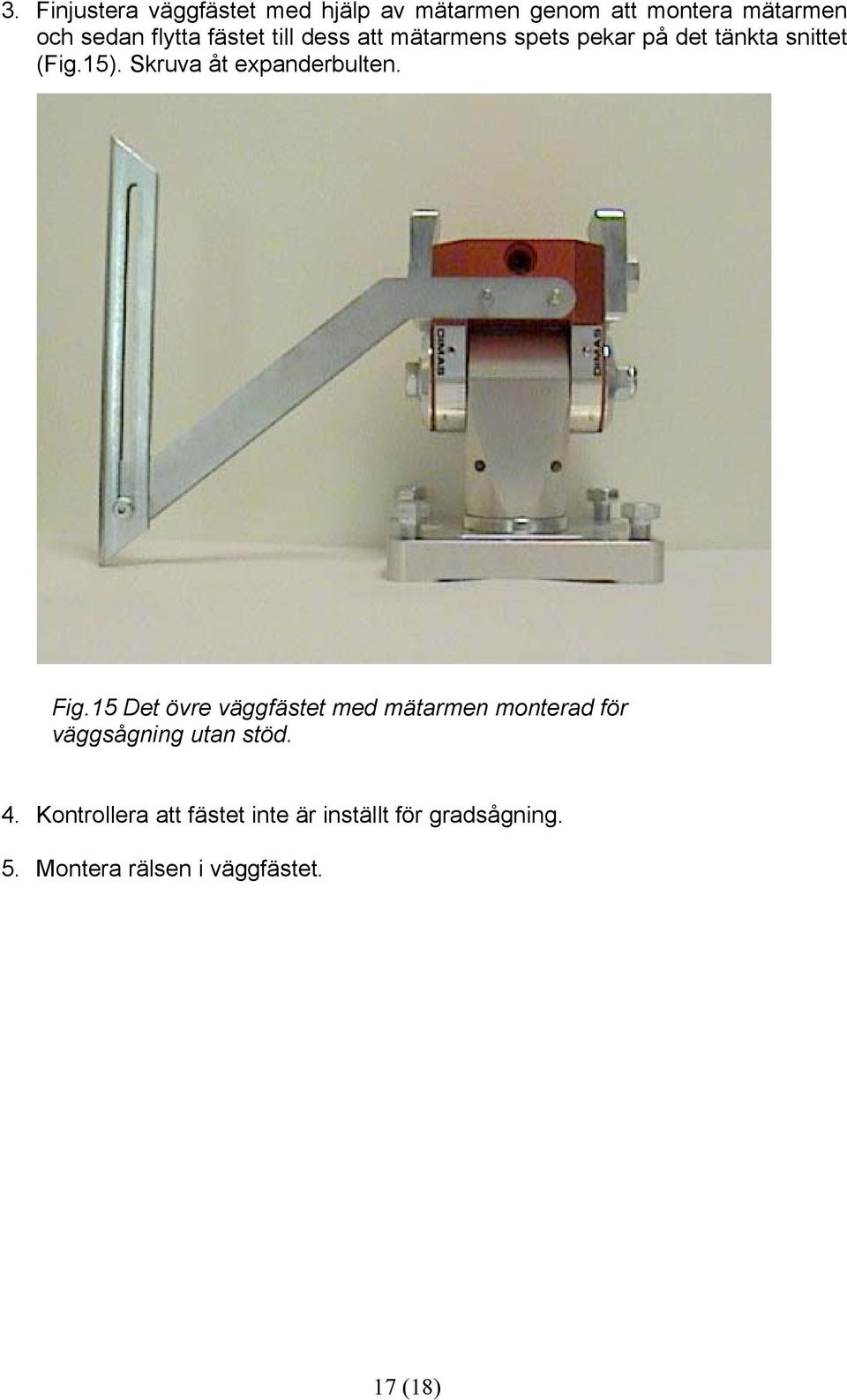

18 3. Finjustera väggfästet med hjälp av mätarmen genom att montera mätarmen och sedan flytta fästet till dess att mätarmens spets pekar på det tänkta snittet (Fig.15). Skruva åt expanderbulten. Fig.15 Det övre väggfästet med mätarmen monterad för väggsågning utan stöd. 4. Kontrollera att fästet inte är inställt för gradsågning. 5. Montera rälsen i väggfästet. 17 (18)

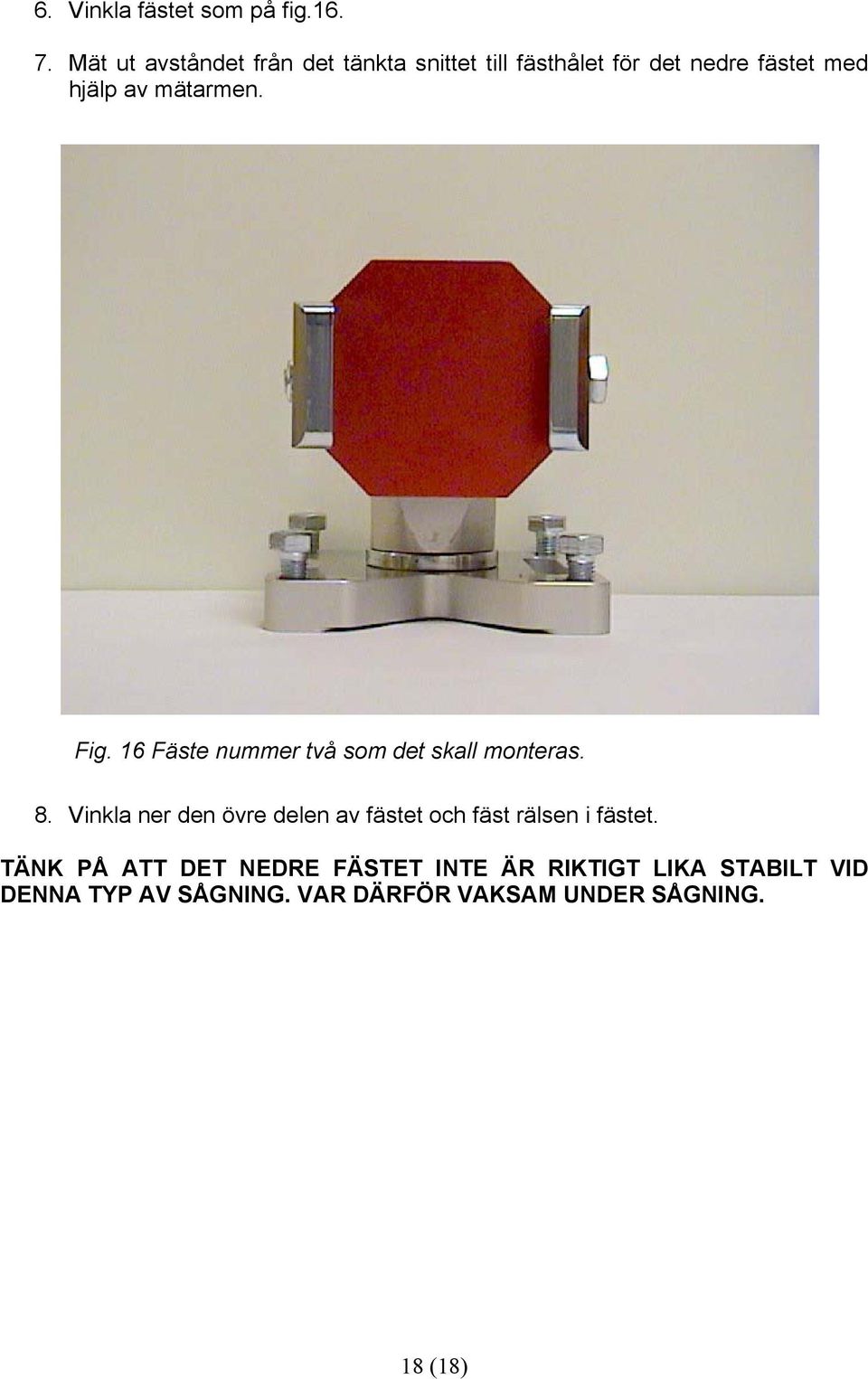

19 6. Vinkla fästet som på fig Mät ut avståndet från det tänkta snittet till fästhålet för det nedre fästet med hjälp av mätarmen. Fig. 16 Fäste nummer två som det skall monteras. 8. Vinkla ner den övre delen av fästet och fäst rälsen i fästet. TÄNK PÅ ATT DET NEDRE FÄSTET INTE ÄR RIKTIGT LIKA STABILT VID DENNA TYP AV SÅGNING. VAR DÄRFÖR VAKSAM UNDER SÅGNING. 18 (18)
