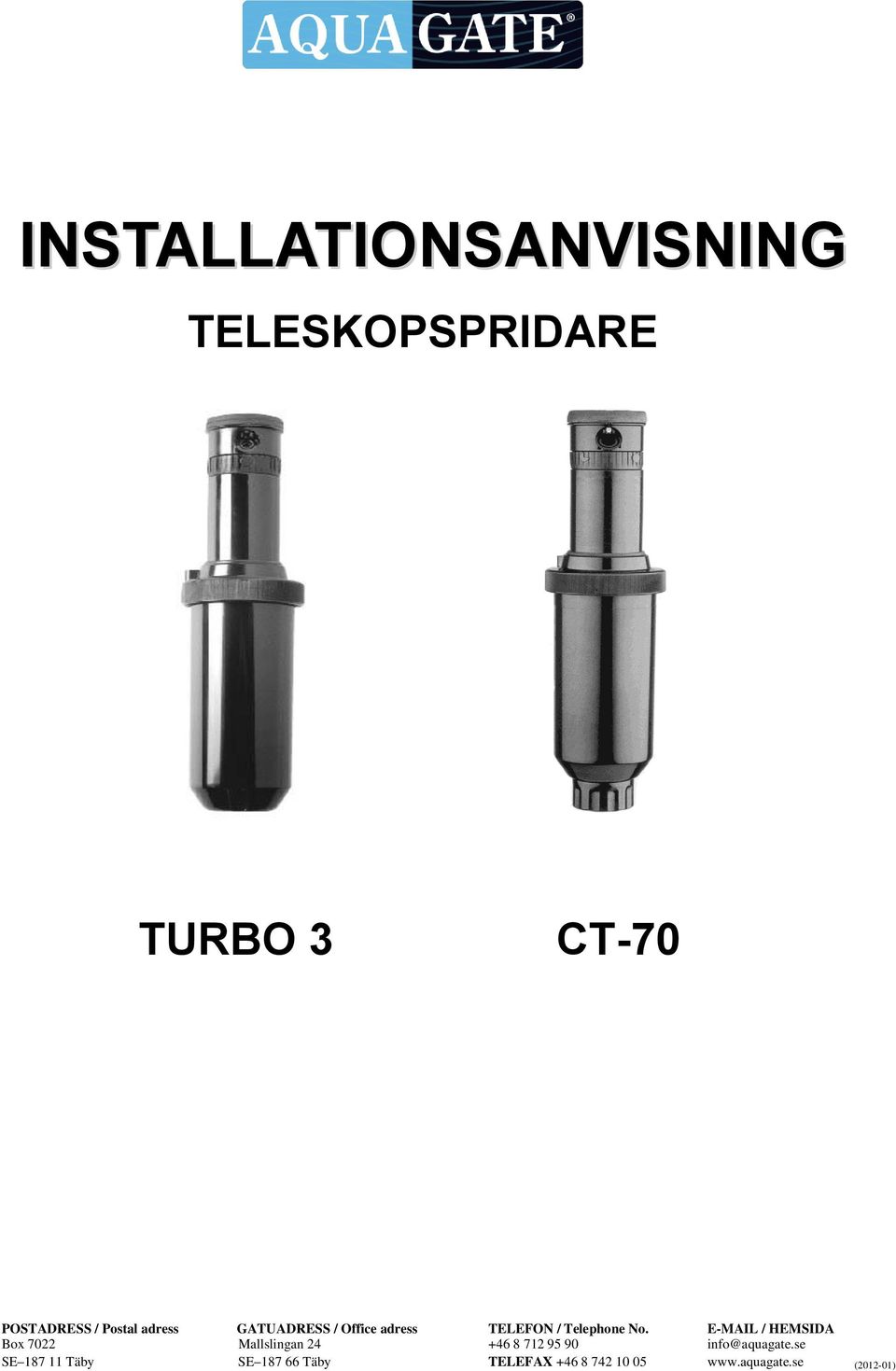

1 INSTALLATIONSANVISNING TELESKOPSPRIDARE TURBO 3 CT-70

2 INNEHÅLLSFÖRTECKNING TURBO 3 / CT-70 Sid. Installationsanvisning 1 Montering / byte av munstycke innan installation 1 Sektorinställning innan installation 2 Lokalisering av vändläge före installation 2 Munstycksinstallation / byte efter montering 3 Sektorinställning vid drift 3 Vändläges justering vid drift 3 Justering av kastradie 3 Stoppventil 4 Service 4 1(4)

3 INSTALLATIONSANVISNING TURBO 3 OCH CT-70 Varje Weather-matic Turbo 3 spridare levereras med ett komplett munstycksträd med 14 olika munstycken, CT-70 levereras med 5 olika munstycken. Till Turbo 3 har varje munstycke ett nummer till vänster om munstycksskruvspåret, CT-70 har nummer på munstycksträdet. Högre nummer innebär större munstycke, det är viktigt att skägget putsas bort från munstycket innan det monteras. Följande punkter skall beaktas före och vid montering av Turbo 3 / CT-70 spridare. Anslutningsgänga G20 (3/4 NPT) inv. Turbo 3 och G25 inv. CT-70 Anslutningskoppling skall vara plast, ej järn eller metall. Lin och linolja eller gängpasta får ej användas. På grund av skillnaden mellan NPT- och BSP-gänga får anslutningskoppling endast dras mycket lätt för hand. Rörledningar måste noggrant spolas före montage av spridare. Spridare skall monteras med gummilock i plan med markytan eller Maximalt 5 mm över denna, se figur 1. Maximalt driftstryck får aldrig överstiga 4.5 bar för Turbo 3 Maximalt driftstryck får aldrig överstiga 6,0 bar för CT-70 Figur 1 MONTERING / BYTE AV MUNSTYCKE INNAN INSTALLATION Skruva av locket på spridaren, se figur 2 Lyft upp hela insatsen, se figur 3 Placera insatsen på ett bord / skiva eller håll den i handen, se figur 4 Pressa ner avstrykarmanschetten och sätt i munstycket med gaffeln på munstycket uppåt och utåt, se figur 5. För val av rätt munstycke se datablad för respektive Turbo 3 och CT-70. Pressa ner insexnyckeln genom gummilocket ovanför munstycket. Markerat på locket med en trekant, och skruva ned insexskruven så att munstycket låses fast, se figur 6. Skruva ej ned skruven för långt då kan munstycket flyga iväg. Vid byte av munstycke använd en liten plattång för att dra ut det gamla munstycket. Glöm ej att skruva upp låsskruven först. Figur 2 Figur 3 Figur 4 Figur 5 Figur 6

4 SEKTORINSTÄLLNING INNAN INSTALLATION 2(4) Sektorspridarna levereras inställda på 180, de kan steglöst ställas in mellan På den räfflade sektorringen finns 4 markeringar för: Dessa inställningar är grov inställningar finjustera under gång. För att ändra sektorinställningen gör på följande sätt: Pressa ned avstrykarmanschetten och håll fast den räfflade sektorringen med en hand och vrid spridarhuvudet medsols för att minska spridningssektorn och motsols för att öka spridningssektorn, se figur 7 På locket finns även ett + och ett tecken med pilar som visar åt vilket Håll spridarhuvudet ska vridas för att öka respektive minska spridnings- Sektorn, se figur 8 Figur 7 Figur 8 LOKALISERING AV VÄNDLÄGE FÖRE INSTALLATION Tryck ned avstrykarmanschetten och ta tag i teleskopet under sektorringen med en hand. Vrid spridarhuvudet åt det håll som går lättast tills det tar stopp, detta är vändläget. * Vrid tillbaka för att hitta nästa vändläge, se figur 9 Figur 9

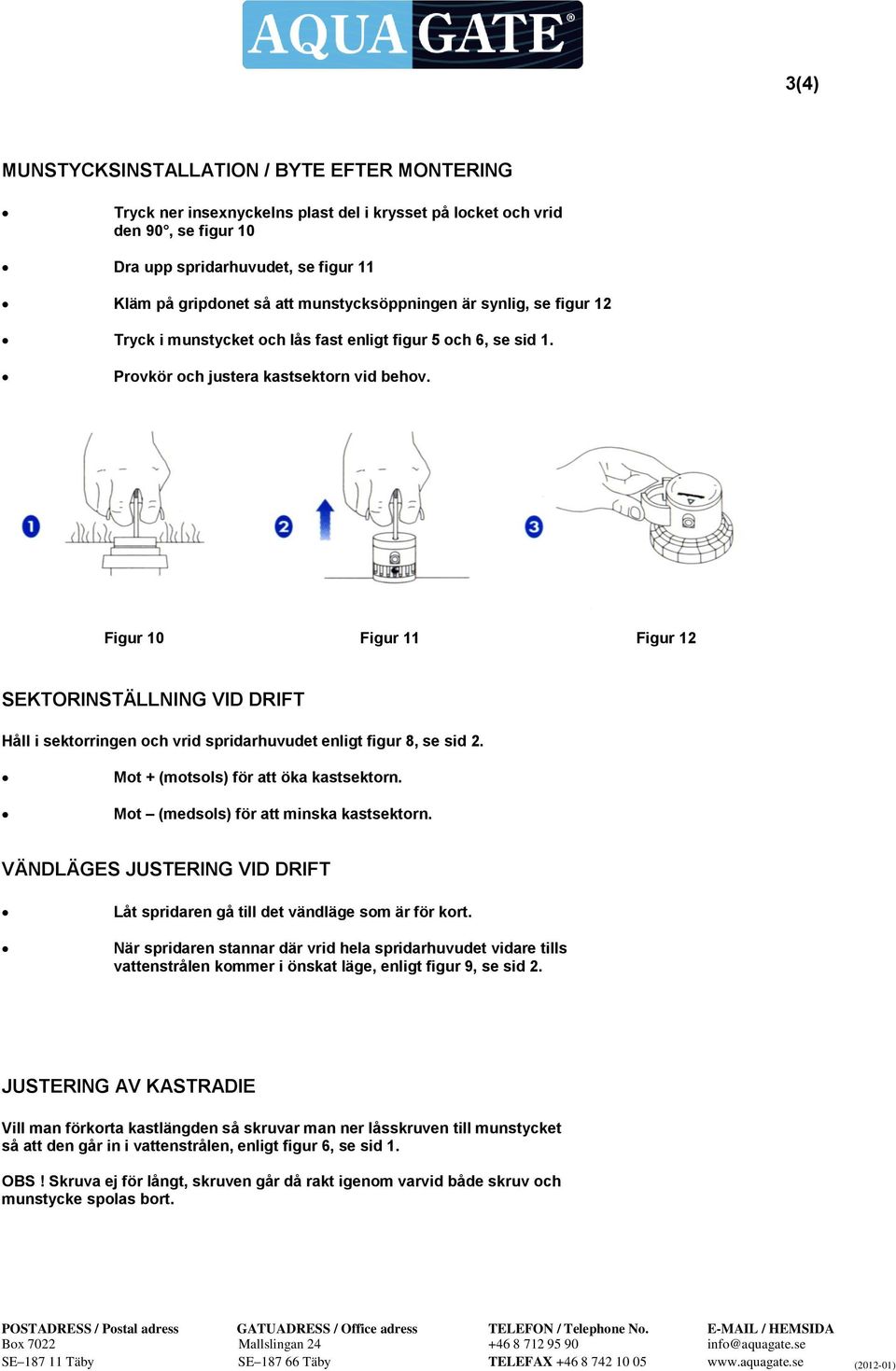

5 3(4) MUNSTYCKSINSTALLATION / BYTE EFTER MONTERING Tryck ner insexnyckelns plast del i krysset på locket och vrid den 90, se figur 10 Dra upp spridarhuvudet, se figur 11 Kläm på gripdonet så att munstycksöppningen är synlig, se figur 12 Tryck i munstycket och lås fast enligt figur 5 och 6, se sid 1. Provkör och justera kastsektorn vid behov. Figur 10 Figur 11 Figur 12 SEKTORINSTÄLLNING VID DRIFT Håll i sektorringen och vrid spridarhuvudet enligt figur 8, se sid 2. Mot + (motsols) för att öka kastsektorn. Mot (medsols) för att minska kastsektorn. VÄNDLÄGES JUSTERING VID DRIFT Låt spridaren gå till det vändläge som är för kort. När spridaren stannar där vrid hela spridarhuvudet vidare tills vattenstrålen kommer i önskat läge, enligt figur 9, se sid 2. JUSTERING AV KASTRADIE Vill man förkorta kastlängden så skruvar man ner låsskruven till munstycket så att den går in i vattenstrålen, enligt figur 6, se sid 1. OBS! Skruva ej för långt, skruven går då rakt igenom varvid både skruv och munstycke spolas bort.

6 4(4) STOPPVENTIL Stoppventilen är från fabriken monterad i dräneringsläge. Om spridarledningar ej ska dräneras måste stoppventilen vändas. Skruva av spridarlocket, enligt figur 2, se sid 1. Lyft upp insatsen, enligt figur 3, se sid 1. Vänd på insatsen och peta bort gummiplattan i botten. Vänd gummiplattan så att den släta ytan kommer utåt. Sätt tillbaka insatsen och skruva dit locket, glöm ej att kontrollera kastsektor efter montering. SERVICE För service och frågor kontakta oss gärna på tel.nr
