Kontroll, underhåll & reparation Toalett V130

Transkript

1 Sid 1 (9) Kontroll, underhåll & reparation Toalett V130 Innehållsförteckning 1 Kontroll av spolning efter installation Justering av spolmängd Byte av tanklock Byte av spolventil Byte av cisternpackning Byte av cistern... 9

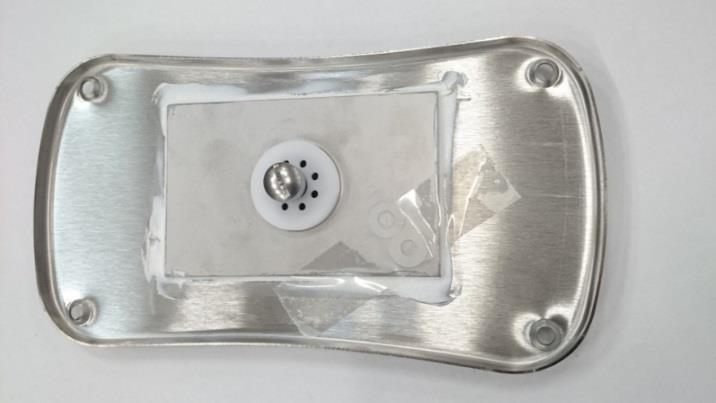

2 Sid 2 (9) 1 Kontroll av spolning efter installation När stolen installerats och vattnet påkopplats kontrolleras spolningen. Tryck ner spolknappen och släpp omgående, spolningen skall nu vara utlöst och vatten spolas ut. Om det inte fungerar: Tar det emot när man trycker ner, eller om cisternen står och rinner hela tiden måste man korta spolknappens längd, måste man däremot hålla nere knappen hela tiden för att cisternen skall tömmas, skall spolknappen längas. För att korta/länga spolknappen gör man på följande vis: Lossa tanklocket. Det sitter med fyra insexskruvar stl.2,5. OBSERVERA, spolknappen sitter inte centrerad på locket! Det korta avståndet skall vändas mot brukarsidan. För att korta spolknappen, plocka bort plastbrickor på knappens undersida (se bild), lossa skruven och plocka bort en bricka, skruva sedan tillbaka skruven. Testa spolning igen, fungerar det fortfarande inte så plocka bort ytterligare bricka. För att länga spolknappen, lägg till extra bricka. Lossa skruven lägg till en bricka (medföljer vid leverans, se bild), skruva sedan tillbaka skruven. Testa spolning igen, fungerar det fortfarande inte så lägg till ytterligare bricka. Två extra brickor ingår vid leverans, de sitter fasttejpade i tanklocket. När spolknappen är färdigjusterad så skruvas tanklocket fast igen och stolen är redo att användas.

3 Sid 3 (9) 2 Justering av spolmängd 1) Frigör den gula flottörhaken (dra den i sidled). 2) Skjut sedan flottören uppåt (för mindre spolmängd) och neråt (för större spolmängd) 3) Flottören är fabriksinställd på 6 liter. (vilket vi rekommenderar) Flottörhake Flottören skjuts upp eller ner för att justera spolmängd.

4 Sid 4 (9) 3 Byte av tanklock Detta behöver du: 1st tanklock Purus art.nr Insexnyckel storlek 2,5 Eventuellt en plattmejsel Demontera befintligt tanklock. Locket sitter med fyra insexskruvar (storlek 2,5) Byt till det nya locket. OBSERVERA, spolknappen sitter inte centrerad på locket! Det korta avståndet skall vändas mot brukarsidan. Innan locket skruvas fast, så testa spolningen. Håll fast locket på dess plats, tryck ner knappen och släpp omgående, spolningen skall nu vara utlöst och vattnet spolas ut. Om det inte fungerar: Tar det emot när man trycker ner knappen, eller om cisternen står och rinner hela tiden måste man korta spolknappens längd. Måste man däremot hålla nere knappen hela tiden för att cisternen skall tömmas, skall spolknappen längas. För att korta spolknappen, plocka bort plastbrickor på knappens undersida (se bild), lossa skruven och plocka bort en bricka, skruva sedan tillbaka skruven. Testa spolning igen, fungerar det fortfarande inte så plocka bort ytterligare bricka. För att länga spolknappen, lägg till extra bricka. Lossa skruven lägg till en bricka (medföljer vid leverans, se bild), skruva sedan tillbaka skruven. Testa spolning igen, fungerar det fortfarande inte så lägg till ytterligare bricka. När spolknappen är färdigjusterad så skruvas tanklocket fast igen och stolen är redo att användas.

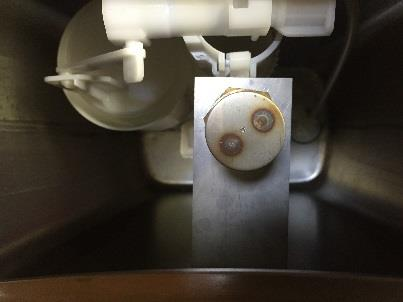

5 Sid 5 (9) 4 Byte av spolventil Misstänker man läckage i cisternpackning, följ i stället anvisning Byte av cisternpackning, Toalettstol V130. Detta behöver du: 1st spolventil Purus art.nr Insexnyckel storlek 2,5 Fast nyckel/skiftnyckel storlek 28 Börja med att stänga av och koppla bort inkommande vatten. Töm cisternen. 1, Ta bort tanklocket (sitter med 4 insexskruvar). 2, Plocka bort tryckplattan (sitter med Silicon). 3, Plocka bort spolknappens styrning (sitter med mutter) 4, Lösgör inloppet, ta ett stadigt grepp där pilen visar, vrid ⅛ dels varv motsols tills det klickar till, dra sedan uppåt, inloppsslangen lossnar då från sitt fäste. 5, Lösgör utloppet, dra den gula låsringen på bräddavloppsröret (se pil) rakt uppåt, ca.15mm, ta sedan ett stadigt grepp runt röret (markerat med kryss) och dra försiktigt rakt uppåt tills den lossnar. 6, Trä ut den kasserade spolventilen ur cisternen och förbered den nya (ta bort och anslutningarna som du precis gjorde enl. punkt 4 & 5). Kassera de bortplockade anslutningarna.

6 Sid 6 (9) 7, Trä i den nya spolventilen i cisternen igen, var noggrann med att passa in utloppsventilen i ventilsätet (se bild nedan). Tryck i bräddavloppsröret i fästet, tryck neråt tills den bottnar, för sedan ner den gula låsringen. 8, Tryck i inloppet (passar bara på ett håll), tryck ner ca.10mm och vrid ⅛ dels varv medsols. 9, Sätt tillbaka spolknappsstyrningen (som plockades bort i punkt 3) och lås med muttern. 10, Återmontera tryckplattan (som plockades bort i punkt 2). Lägg en liten klick silikon i plattans rör och trä den på spolventilens tryckpinne (se till att ingen silikon tränger ut). 11, Koppla in vattnet och fyll cisternen. 12, Justera spolknappen, följ anvisning Kontroll av spolning efter installation. Toalettstol V130.

7 Sid 7 (9) 5 Byte av cisternpackning Vi rekommenderar att alltid byta spolventil när man byter cisternpackning. Detta behöver du: 1st spolventil Purus art.nr , 1st Packning Purus art.nr , Insexnycklar storlek 2,5 & 3, Fast nyckel/skiftnyckel storlek 10 & 28, Rakblad Börja med att stänga av och koppla bort inkommande vatten. Töm cisternen. 1, Ta bort skyddsplåtarna där bak, de sitter med 5 insexskruvar. 2, Skruva nu loss de fyra muttrarna som cisternen sitter fast med. 3, Nu är det endast cisternpackningen (mellan stol och cistern)som håller fast cisternen, packningen sitter tejpad så man kan behöva skära sönder den för att cisternen skall lossna. 4, Ta bort tanklocket (sitter med 4 insexskruvar). 5, Plocka bort tryckplattan (sitter med Silicon). använd ett rakblad. 6, Plocka bort spolknappens styrning (sitter med mutter). 7, Demontera spolventilen (den sitter med två plastmuttrar i botten). 8, Skrapa bort resterna av den gamla packningen i botten av cisternen,

8 Sid 8 (9) 9, Montera den nya spolventilen i cisternen. Spolventilens packningar skall sitta på cisternens insida. Viktigt att man centrerar spolutloppet, så att en ny cisternpackning får plats utvändigt! 10, Tryck loss innerdelen i cisternpackningen och kassera den. 11, Dra bort skyddsfilmen på packningens ena sida och klistra fast den runt spolutloppets mutter (cisternen är nedsänkt där packningen skall sitta). Se till så att tejpen tar runt om, annars kan läckage uppstå. OBS! cisternen måste vara ren och torr för att packningen skall fästa ordentligt! 12, Skrapa bort rester från packningen på toalettstolen (använd ett rakblad). 13, Dra skyddsfilmen på packningen, ställ tillbaka cisternen på stolen och passa in skruvarna i de fyra hålen (inloppet skall sitta på höger sida, sett framifrån) 14, Trä på M6 brickor och muttrar (som plockades bort i punkt 2) på undersidan och skruva fast cisternen. 15, Återmontera skyddsplåtarna (som plockades bort i punkt 1). 16, Montera spolknappens styrning (som plockades bort i punkt 6), skruva fast muttern. 17, Återmontera tryckplattan. Lägg en liten klick silicon i plattans rör och trä den på spolventilens tryckpinne (se till så att ingen silicon tränger ut). 18, Koppla in vattnet och fyll cisternen. 19, Justera spolknappen, följ anvisning Kontroll av spolning efter installation. Toalettstol V130.

9 Sid 9 (9) 6 Byte av cistern Detta behöver du: 1st reservdelstank Purus art.nr Insexnycklar storlek 2,5 & 3 Fast nyckel/skiftnyckel storlek 10 & 28 Rakblad Börja med att stänga av och koppla bort inkommande vatten. Töm cisternen. 1, Ta bort skyddsplåtarna där bak, de sitter med 5 insexskruvar. 2, Skruva nu loss de fyra muttrarna som cisternen sitter fast med. 3, Nu är det endast cisternpackningen (mellan stol och cistern)som håller fast cisternen, packningen sitter tejpad så man kan behöva skära sönder den för att cisternen skall lossna. 4, Skrapa bort reser från packningen på toastolen (använd ett rakblad). 5, Dra skyddsfilmen på nya packningen, ställ tillbaka cisternen på stolen och passa in skruvarna i de fyra hålen (inloppet skall sitta på höger sida, sett framifrån) OBS! stolen måste vara ren och torr för att packningen skall fästa ordentligt! 6, Trä på M6 brickor och muttrar (som plockades bort i punkt 2) på undersidan och skruva fast cisternen. 7, Återmontera skyddsplåtarna (som plockades bort i punkt 1). 8, Koppla in vattnet och fyll cisternen. 9, Justera spolknappen, följ anvisning Kontroll av spolning efter installation. Toalettstol V130.
