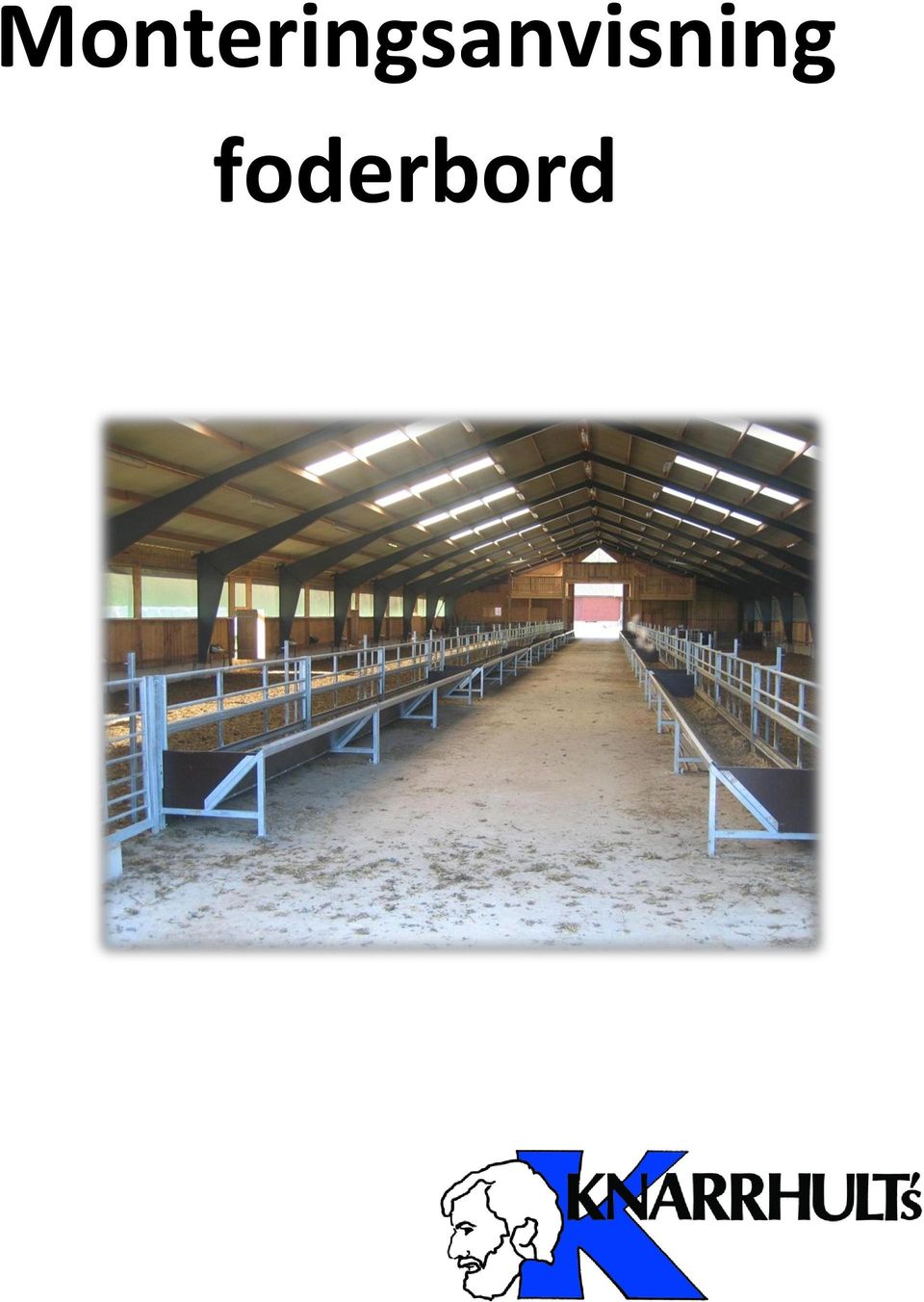

1 Monteringsanvisning foderbord

2 Denna bruksanvisning visar montering av förhöjt foderbord med klövpall, men monteringen är samma för foderbord utan klövpall ända tills klövpallen ska monteras. Börja med att skruva fast plywood i underkant på fronterna det är den skivan som är 18 cm bred. Observera vilket håll den ska vara, det ska vara 95 mm från fyrkantsröret till raden med hål (se bild). Skivan skruvas med 8 st M6x25 Möbelskruv och M6 mutter med fläns och nylock, sätt skruven från träsidan och muttern på metallsidan. Du behöver 5 mm insex till skruven och 10 mm nyckel till muttern. Fäst sedan plåtvinkeln på träskivan enligt bild ovan med 6 st M6x25 + mutter. Obs. Dra inte dessa 6 skruvar helt ännu.

3 Nu är det dags att skruva fast fronterna i bockarna, bockarna kommer hamna på CC 3 m. Lyft fronten på plats, den skruvas med 3 st M10x20 Vagnsbult i varje sida, skruven ska monteras med den runda skallen inne i frontens ändprofil. En ½ -bricka och en M10 mutter inne i bocken. Du behöver en 17 mm nyckel. Obs. Lyft grinden så högt det går och dra bara fast den mittersta skruven tills vidare.

4 Skruva fast den andra plåtvinkeln på ena kanten av plywoodskivan som är 30 cm bred. Obs. Är där olika struktur på sidorna så sätt plåtvinkeln på den skrovliga sidan. Skivan skruvas med 6 st M6x25 + mutter. Obs. Dra inte skruvarna helt ännu. Lägg ner skivan med plåtvinkeln, fäst den med 2 st M6x25 i botten på bocken och 6 st i plåtvinkeln på fronten. Skjut skivan mot fronten så långt det går innan skruvarna dras. Se även till att skivan är centrerad i längsriktningen.

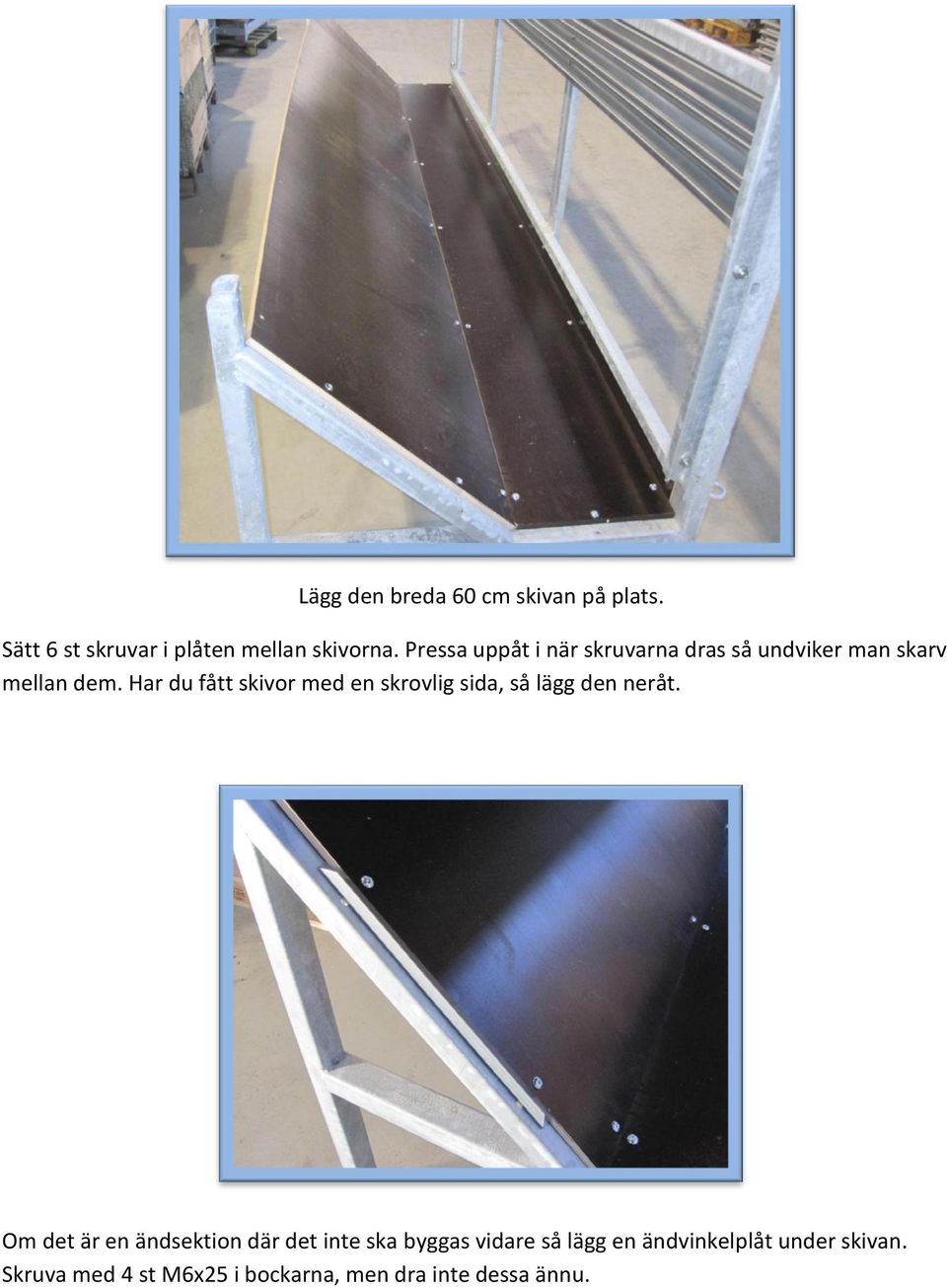

5 Lägg den breda 60 cm skivan på plats. Sätt 6 st skruvar i plåten mellan skivorna. Pressa uppåt i när skruvarna dras så undviker man skarv mellan dem. Har du fått skivor med en skrovlig sida, så lägg den neråt. Om det är en ändsektion där det inte ska byggas vidare så lägg en ändvinkelplåt under skivan. Skruva med 4 st M6x25 i bockarna, men dra inte dessa ännu.

6 Sätt sedan kantplåten på plats, har man inte dragit skruvarna på den sneda skivan så går det lätt att trä in plåten under skivan. Plåten skruvas i bocken med 4 st M6x12 Torx och M6 mutter med fläns (ej nylock), och 6 st M6x25 mot den sneda skivan. Dra först sidoskivans skruvar i bocken, dra sedan resten av skruvarna till kantplåten.

7 Foderbordet är nu klart att skruvas i golvet, det kan även stå löst om man till exempel funderar på att lyfta ut det i sektioner vid utgödsling. Fastsättning görs med lämpligt 10 mm skruv, t.ex. expanderbult för betonggolv. Det går åt 3 st till varje bock. Om man monterar ett förhöjt foderbord med klövpall så fortsätter man nu med klövpallen. Klövpallarna finns i 3 varianter, en med kant för plank på båda sidor, se bild ovan till höger. 2 varianter (höger + vänster) där man ska ha en avslutning se bil ovan till vänster. De skruvas med 1 st M10x20 Vagnsbult och M10 Mutter med fläns och nylock.

8 Ställ ett mellanstöd på mitten av sektionen. Sen kan plankorna läggas på plats, de ska vara 45 mm tjocka och 2940 mm långa. Totalt ska plankorna uppe på klövpallen bygga 535 mm (195 mm mm mm). De ska gå in under fronten fram till det lilla uppvikta örat. Lossa sedan skruvarna i fronten så den ramlar ner mot plankan, sen kan man dra fast de 6 skruvarna. Man kan nu även dra fast de kvarvarande skruvarna i plyfaskivorna. På framkanten ska de bygga 290 mm (145 mm mm).

9 Plankorna kläms fast med plåtbleck, ett med 4 hål på ovansidan och ett med 3 hål på framsidan. På avslutningssektionerna ska det sitta den smalare varianten, se bild ovan. Motsvarande bredare plåtbleck för fortsättning se bild ovan.

10 Plåtblecken skruvas med M10x30 Vagnsbult och M10 Mutter med fläns (ej nylock). Mellanstödet skruvas på undersidan med en träskruv i sidan på plankan. När alla plankor är på plats ska även klövpallen bultas i golvet med lämplig 10 mm bult.

11 På ändsektionerna kan man sedan ställa i gavelskivan så inte fodret ramlar ut, den är sedan lätt att lyfta bort när foderbordet ska sopas rent. Bommarna kan nu släppas ner genom att lossa de fyra skruvarna på varje bom. Lämplig ätkant från klövpallen är ca 40 cm för vuxna djur. En bom ska vara kvar ovanför som nackbom, men ska göra öppningen så smal som möjligt, i alla fall vid lamningen så inte lammen klarar av att hoppa in i foderbordet. Har man små lamm kan det också vara lämpligt att ha en lagom skarv som lammen får in huvudet i under nedersta bommen.

12 Nedan visas ett par tillbehör som kan skruvas i sista bocken om man vill fortsätta med grindar. Om man har ett förhöjt foderbord med klövpall så är det lämpligt att sätta plank nertill och ställa grinden ovanpå denna. Så ramlar inte ströbädden ut i gången lika lätt. Observera att man måste ha brickan på utsidan av grindfästet (se bild ovan till höger) för att gavelskivan ska få plats.
