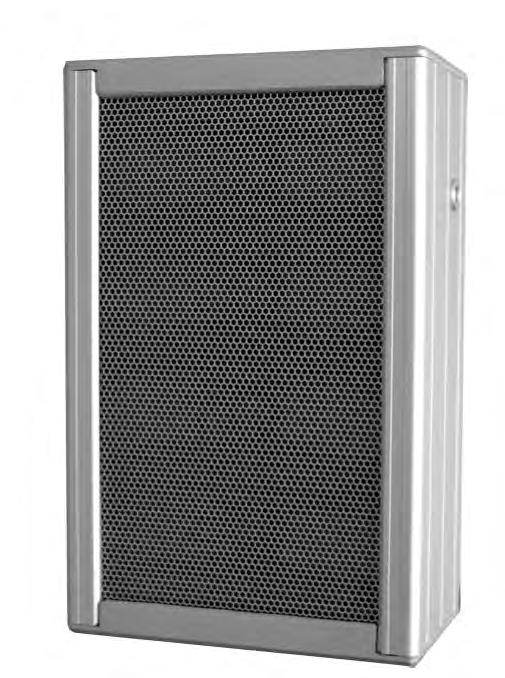

1 LC4T Installationsmanual

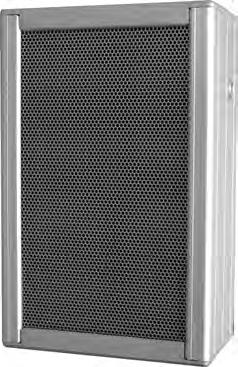

2 Tekniska data LC4T Känslighet 1W/1m: Effektlägen 100V: Systemtålighet låg-imp: Frekvensomfång användbart: 92dB 40W RMS 160Hz-12,5kHz Spridning: Spridning totalt: Max Max Typisk max. kastlängd: IP-Klass: Högtalarelement: Kabinett: Färg: Anslutning, brandklassad kabel: Temperaturområde exkl. kabel: Mått HxBxD: Vikt: 120 x vågfrontshöjd: 20cm 120 x 10m IP54 4st ovala med c/c: 45mm Aluminium Natureloxerad aluminium Fast ansluten 3m -35 C C 220mm x 140mm x 80 mm 2,3 kg Effektlägen Blå COM (-) Brun 30 Watt Röd 20 Watt Grå 15 Watt Svart 6 Watt Vit 3 Watt Rekommenderade korrigeringar (Eq- inställningar) Högpass: 100Hz, 12dB/okt. Högpass för tal, utrop: 300Hz, 6dB/okt. Parametriskt filter: 4500Hz, +3dB, Q=0,4 1

3 Installationsanvisning för LC4T med fäste LC-VF 1. Montera väggfästet på avsedd plats med minst två diagonala fästpunkter, helst alla fyra. 2. Montera först brickan, sedan de två M10 muttrarna på både den långa och korta bulten. 3. Gänga in bultarna i väggfästet 6 hela varv, lång bult överst och den korta underst. 4. Sätt an muttern mot väggfäste med handkraft. 5. Montera högtalaren genom att föra in bultskallarna i det cirkulära hålet i högtalarens bakstycke med brickan utanför spåret. 6. Ställ in högtalarens höjd och dra åt muttrarna, först muttrarna mot högtalaren och därefter de mot väggfästet. 7. Lämpligt åtdragningsmoment c:a 20 Nm. 8. Justering av högtalarens vinkel kan göras genom att gänga ut/in bultarna i väggfästets gängor max 3 varv (efter att ha tagit loss högtalaren från bultarna) Installationsanvisning för LC4T med fäste LC4-UB 1. Montera bygeln på avsedd plats. 2. Montera därefter bygeln till högtalaren med de två M6 skruvarna och kragbrickan av nylon i gängorna inbyggda i högtalarens sidor. 3. Justera vinkeln och dra åt skruvarna. Lämpligt åtdragningsmoment 15 Nm. 1 Bygelfäste 2 M6 skruvar 2 kragbrickor Väggfäste Högtalare M10DIN Spår i högtalarprofilen för Bult M10DIN 1 Fäste LC-VF 1 M10x65 1 M10x75 4 M10 mutter 2 M10 bricka Vägg Genomskärning

4 Installationsanvisning för LC4T med fäste LC-DUB Installationsanvisning för LC4T med fäste LC-PMV 1. Montera ihop de två byglarna med M8 bultarna. Nordlockbrickorna skall sitta mellan byglarna. 2. Montera bygeln på avsedd plats. 3. Montera brickorna på M10 bultarna och sätt i bultarna i de yttre hålen i bygeln och därefter muttrarna. Vid väggmontage med horisontellt orienterad högtalare används endast en av M10 bultarna och då i bygelns centrumhål. För vertikalt montage 4-7 fordras bultsats LC-BS1. 4. Montera högtalaren genom att föra in bultskallarna i det cirkulära hålet i högtalarens bakstycke med brickan utanför spåret, dra därefter åt muttrarna. Lämpligt åtdragningsmoment är c:a 20Nm 5. Rikta högtalaren korrekt och dra därefter åt byglarnas låsbultar med c:a 20 Nm åtdragningsmoment. 1 Dubbelt bygelfäste 2 M8 bultar med Nordlock 2 M8 muttrar 2 M10 bultar 2 M10 Muttrar Montera fästet på stolpen på korrekt höjd med de två M14 bultarna, åtdragningsmoment c:a 30 Nm. Montera först brickan, sedan de två M10 muttrarna på både den långa och korta M 10 bulten. Montera högtalaren genom att föra in bultskallarna i det cirkulära hålet i högtalarens bakstycke med brickan utanför spåret. Åtdragningsmoment c:a 20 Nm. Finjustering av högtalarens vinkel kan göras genom att gänga ut/in övre resp. undre muttrarna på fästbultarna. 1 LC-PMV för 60-76mm stolpe 2 M14 bult 2 M14 mutter 1 M10x75 bult 1 M10x65 bult 6 M10 mutter Väggmontage vertikalt 0 Takmontage Väggmontage vertikalt 4-6 med bultsats för väggfäste LC-VF

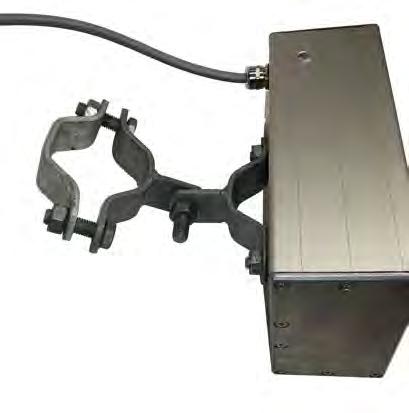

5 Installationsanvisning för LC4T med fäste LC-PMH 1. Montera fästet på stolpen med de två M 14 bultarna, åtdragningsmoment c:a 30 Nm 2. Montera den ställbara delen med en M14 bult och mutter. Moment 25Nm 3. Montera först brickan, sedan de två M10 muttrarna på M10 bultarna. 4. Montera högtalaren genom att föra in bultskallarna i det cirkulära hålet i högtalarens bakstycke med brickan utanför spåret, och dra åt muttrarna med 20 Nm åtdragningsmoment. Installationsanvisning för LC4T med fäste LC-PML 1. Montera fästet på stolpen med de två M10 bultarna med 30 Nm åtdragningsmoment. 2. Montera först brickan, sedan de två M10 muttrarna på M10 bultarna. 3. Montera högtalaren genom att föra in M10 bultskallarna i det cirkulära hålet i högtalarens bakstycke med brickan utanför spåret och dra åt muttrarna med 20 Nm. För vertikalt montage används endast en M10 bult och 25Nm åtdragningsmoment. 4. Ställ in korrekt vinkel och dra åt bygelns två M8 bultar med c:a 20 Nm. 1 LC-PMH för 60-76mm stolpe 3 M14 bult 3 M14 mutter 2 M10 bult 1 LC-PMLför mm stolpe 2 M12 bult 2 M12 mutter 2 M10 bult 2 M8 bult 2 M8 mutter 2 Nordlock låsbrickor

6 Installationsanvisning för LC4T med fäste LC-PMXL 1. Montera stolpfästet på avsedd höjd och dra åt bultarna med c:a 25Nm. 2. Montera vinkelfästet på högtalaren med de två M10 bultarna. 3. Montera högtalaren på vinkelfästet genom att föra in M10 bultskallarna i det cirkulära hålet i högtalarens bakstycke med brickan utanför spåret och dra åt muttrarna med 20 Nm när korrekt vinkel inställts. 4. För horisontellt montage användes endast en M10 bult och 25Nm åtdragningsmoment. 1 LC-PMXL för mm stolpe 2 M10x40 bult 2 M10x25 bult 1 Nordlock bricka 1 vinkelfäste Installationsanvisning för LC4T med fäste LC-KF1 Klusterfästet kan användas för stolpdiametrar mellan 60 och 76 mm och möjliggör montering av ett antal LC4T och/eller LC18 i 90 graders delning med olika nedvinkling och i flera nivåer. Ex. kan 1-4 LC18 sitta överst med liten nedvinkling och distribuera längre avstånd och sedan 1-4 LC4T monterade en nivå lägre och med brantare vinkel för att leverera en korrekt nivå i närfältet. För täckning av ytan direkt under klustret kan en LC4T användas riktad rakt nedåt. Applikationsmöjligheterna är omfattande och vid användande av många högtalare beräknas av Standard Audios tekniker, som kan leverera en färdig monteringslösning.
