1 Läsare Porttelefoner Dimensioner Montering

2 BORRITNINGAR FÖR LÄSARE R-CARD 5000 BORRITNINGAR FÖR LÄSARE R-CARD 5000 Mått i mm , UTRYMMESKRAV FÖR HÖLJE TILL/ SPACE REQUIRED FOR HOUSING: PROX, DAL, MAG, SMART Läsare ur 50- och 60-serien , ,5 Mount. holes , Läsare ur 52- och 62-serien. Prox-65-läsaren 31000B17C.doc

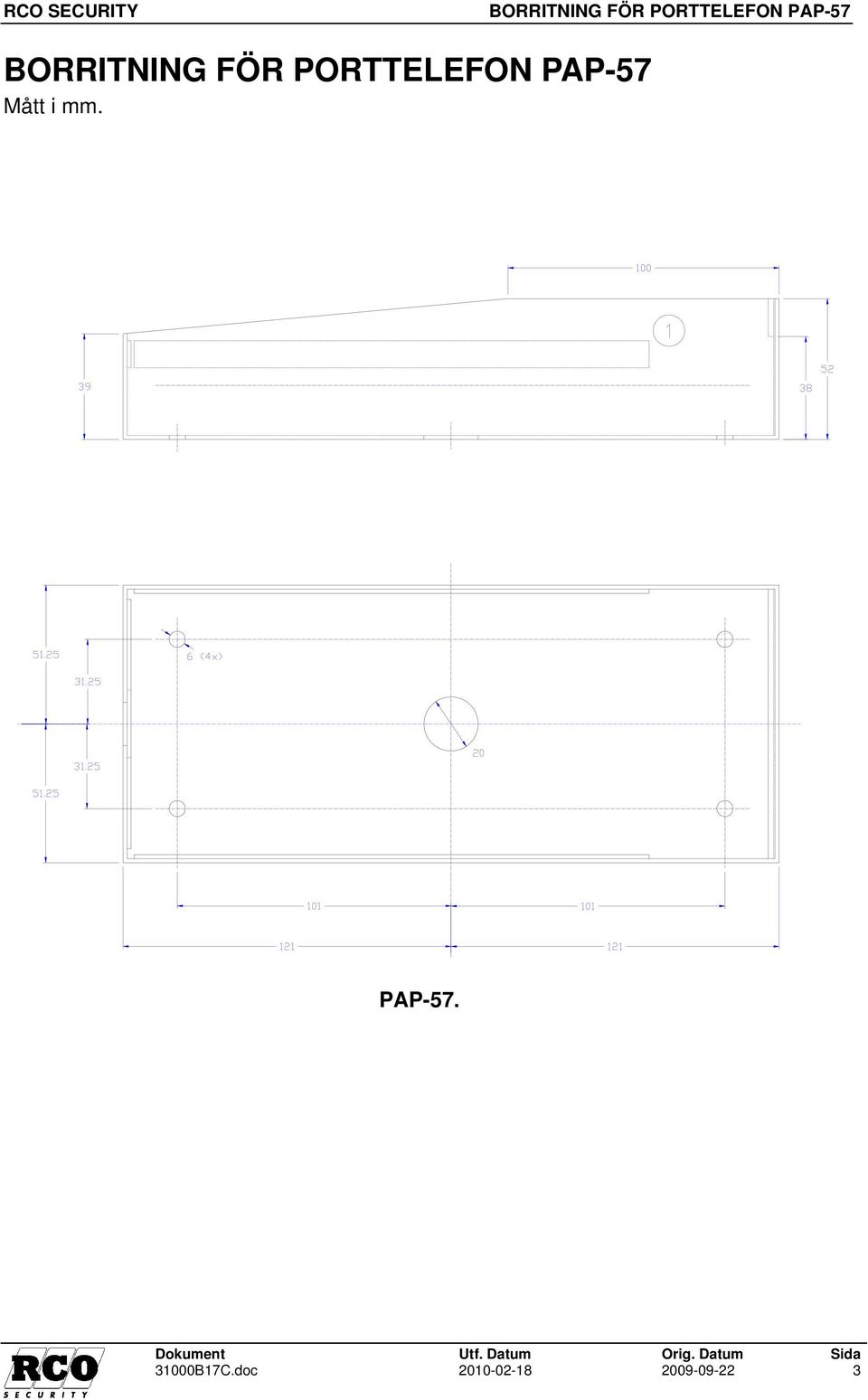

3 BORRITNING FÖR PORTTELEFON PAP-57 BORRITNING FÖR PORTTELEFON PAP-57 Mått i mm. PAP B17C.doc

4 BORRITNING, INFÄLLD PORTTELEFON PA-59 (D) BORRITNING, INFÄLLD PORTTELEFON PA-59 (D) Mått i mm. 56 Dia 11 A A B 101 C 294 UP mm Dia 5 (x4) 33, PA-59 infällnadslåda. Mått och orientering. A= Infällnadslåda; B=Monteringsplåt för PA-59; C=Frontplåt. Observera hur A och B är orienterade, de två jacken (till vänster i bilden ovan) ska vara uppåt! Se nästa sida angående montering B17C.doc

5 INFÄLLD PORTTELEFON PA-59 (D), MONTERING INFÄLLD PORTTELEFON PA-59 (D), MONTERING (Se borritning på föregående sida.) OBS: Monteringssättet kräver minst 50 cm kabel (a-->b) inne i låda+telefon! Montera porttelefonens bottenplatta med 4 skruvar på monteringsplåten (B). Anslut kablaget till kretskortet. Fäst porttelefonens hölje med de två skruvarna i underkanten. Placera insats+porttelefon i infällnadslådan (A). Montera frontplåten (C) med 4 skruvar B17C.doc

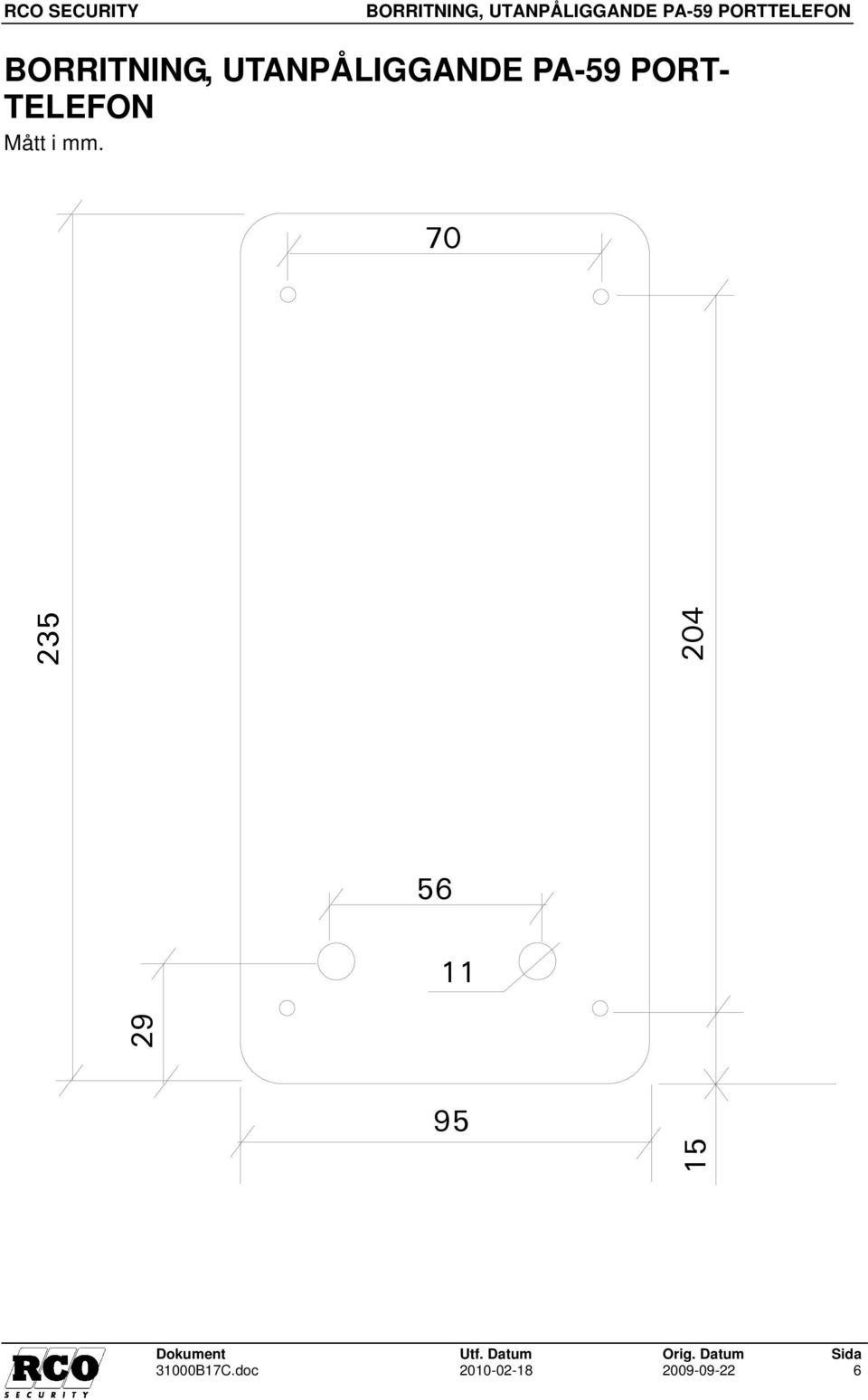

6 BORRITNING, UTANPÅLIGGANDE PA-59 PORTTELEFON BORRITNING, UTANPÅLIGGANDE PA-59 PORT- TELEFON Mått i mm B17C.doc

7 Montering av R-COD 500, MAG-50/60, DAL-50/60, PROX-60 med infällnadslåda Montering av R-COD 500, MAG-50/60, DAL-50/60, PROX- 60 med infällnadslåda R-COD 500 ( IN-COD ); MAG-50/60 ( IN-MAG ); DAL-50/60, PROX-60 ( IN-DAL ). Mått i mm. 76 = IN-COD För bästa vandalsäkerhet ska infällnadslådans botten ligga dikt an mot underlaget eller ev. distanser. 1. Skruva fast infällnadslådan tillsammans med bottenplattan från aktuell enhet (4 skruvar). Ramens mått: 239x x94 (= IN-COD) 2. Anslut till plint. Lås fast läsarhöljet. 3. Montera och skruva fast ramen med bifogade skruvar B17C.doc

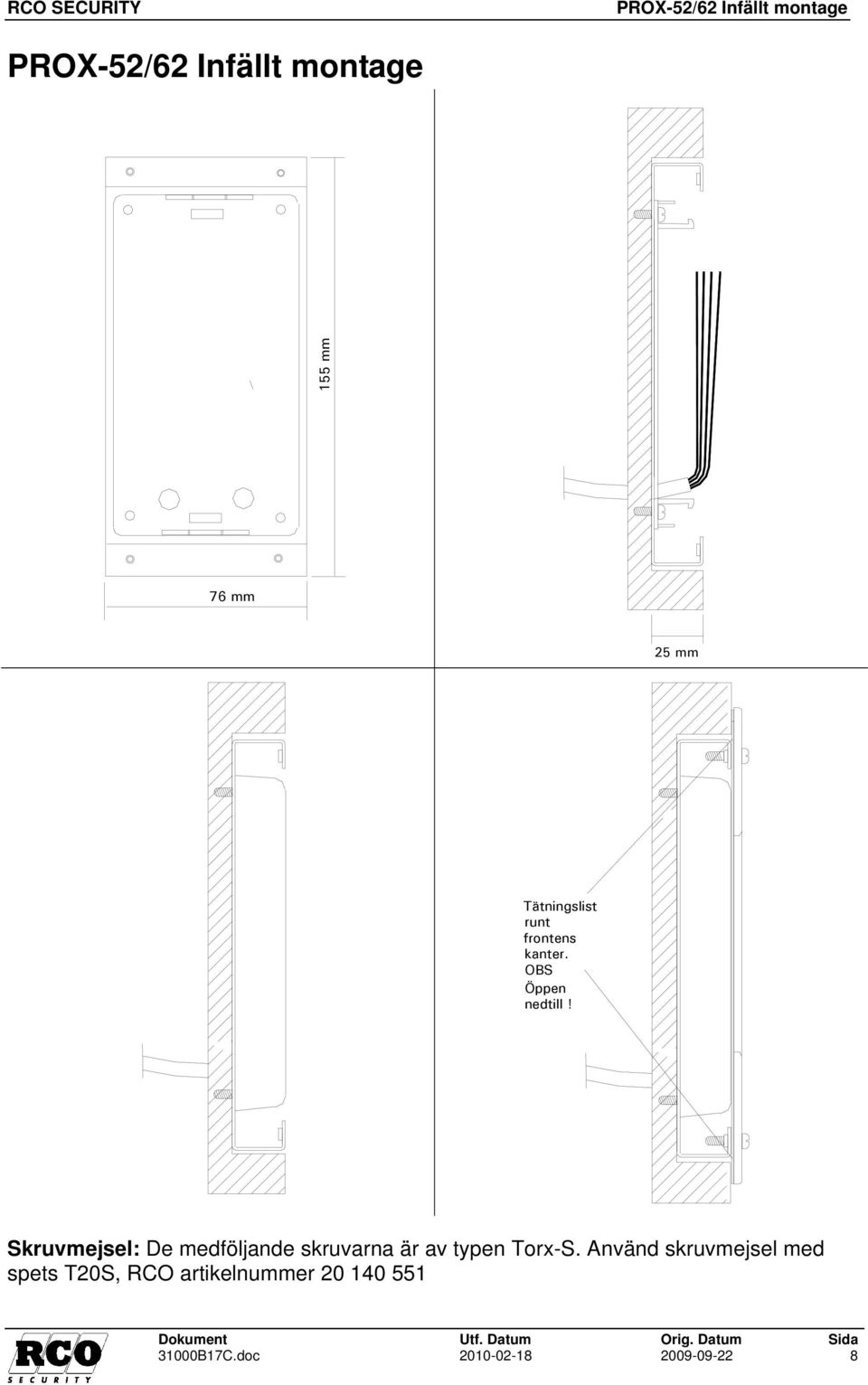

8 PROX-52/62 Infällt montage PROX-52/62 Infällt montage 155 mm 76 mm 25 mm Tätningslist runt frontens kanter. OBS Öppen nedtill! Skruvmejsel: De medföljande skruvarna är av typen Torx-S. Använd skruvmejsel med spets T20S, RCO artikelnummer B17C.doc

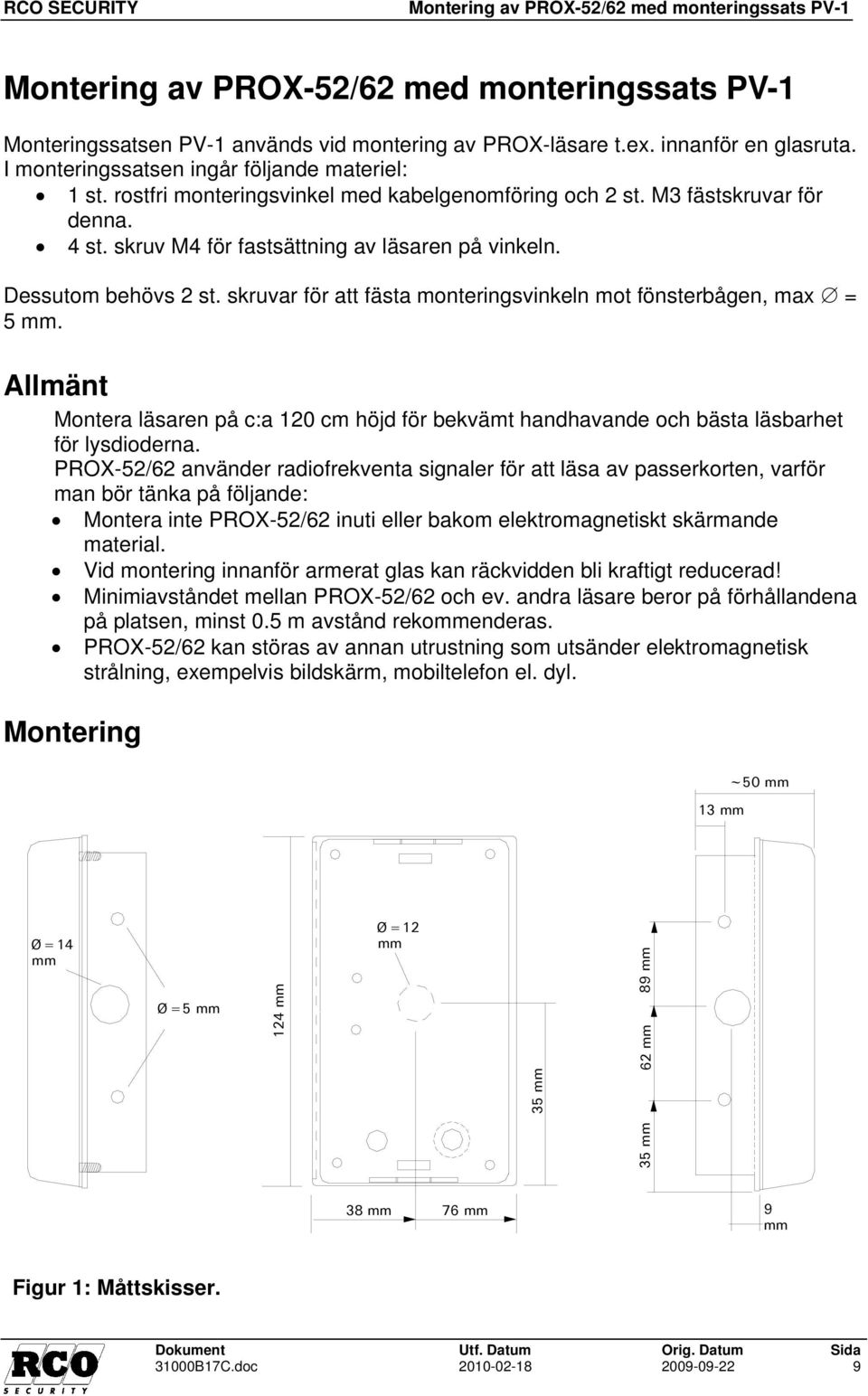

9 Montering av PROX-52/62 med monteringssats PV-1 Montering av PROX-52/62 med monteringssats PV-1 Monteringssatsen PV-1 används vid montering av PROX-läsare t.ex. innanför en glasruta. I monteringssatsen ingår följande materiel: 1 st. rostfri monteringsvinkel med kabelgenomföring och 2 st. M3 fästskruvar för denna. 4 st. skruv M4 för fastsättning av läsaren på vinkeln. Dessutom behövs 2 st. skruvar för att fästa monteringsvinkeln mot fönsterbågen, max = 5 mm. Allmänt Montera läsaren på c:a 120 cm höjd för bekvämt handhavande och bästa läsbarhet för lysdioderna. PROX-52/62 använder radiofrekventa signaler för att läsa av passerkorten, varför man bör tänka på följande: Montera inte PROX-52/62 inuti eller bakom elektromagnetiskt skärmande material. Vid montering innanför armerat glas kan räckvidden bli kraftigt reducerad! Minimiavståndet mellan PROX-52/62 och ev. andra läsare beror på förhållandena på platsen, minst 0.5 m avstånd rekommenderas. PROX-52/62 kan störas av annan utrustning som utsänder elektromagnetisk strålning, exempelvis bildskärm, mobiltelefon el. dyl. Montering 13 mm ~50 mm Ø=14 mm Ø=5 mm 124 mm Ø=12 mm 35 mm 89 mm 62 mm 35 mm 38 mm 76 mm 9 mm Figur 1: Måttskisser B17C.doc

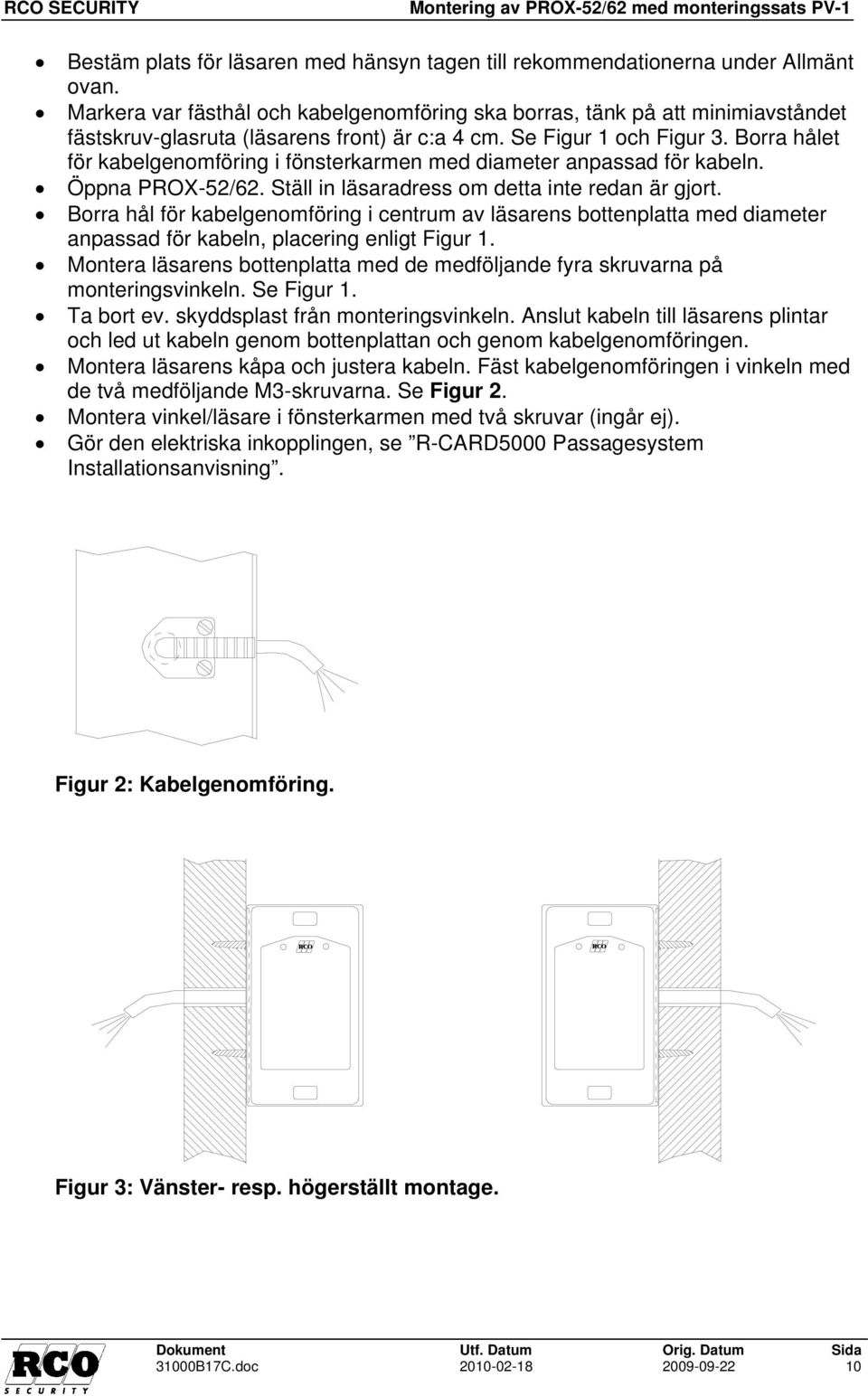

10 Montering av PROX-52/62 med monteringssats PV-1 Bestäm plats för läsaren med hänsyn tagen till rekommendationerna under Allmänt ovan. Markera var fästhål och kabelgenomföring ska borras, tänk på att minimiavståndet fästskruv-glasruta (läsarens front) är c:a 4 cm. Se Figur 1 och Figur 3. Borra hålet för kabelgenomföring i fönsterkarmen med diameter anpassad för kabeln. Öppna PROX-52/62. Ställ in läsaradress om detta inte redan är gjort. Borra hål för kabelgenomföring i centrum av läsarens bottenplatta med diameter anpassad för kabeln, placering enligt Figur 1. Montera läsarens bottenplatta med de medföljande fyra skruvarna på monteringsvinkeln. Se Figur 1. Ta bort ev. skyddsplast från monteringsvinkeln. Anslut kabeln till läsarens plintar och led ut kabeln genom bottenplattan och genom kabelgenomföringen. Montera läsarens kåpa och justera kabeln. Fäst kabelgenomföringen i vinkeln med de två medföljande M3-skruvarna. Se Figur 2. Montera vinkel/läsare i fönsterkarmen med två skruvar (ingår ej). Gör den elektriska inkopplingen, se R-CARD5000 Passagesystem Installationsanvisning. Figur 2: Kabelgenomföring. RCO RCO Figur 3: Vänster- resp. högerställt montage B17C.doc
