Montageanvisning för takskjutport

Transkript

1 Montageanvisning för takskjutport 1. Kontrollera att öppningen är c:a 5 cm mindre på bredden och ca 2,5 cm på höjden, så att porten täcker hela öppningen. Är öppningen för stor kan man t.ex. minska den med träregel på höjden och/eller bredden. 2. Skruva fast sidostolpen på väggen. Börja uppifrån. Det är bra om väggskenan (som hjulen ska löpa i) justeras så den i överkant lutar 1-3 cm inåt lokalen. Detta kan även justeras senare för bästa passform. 3. Skruva ihop den horisontella skenan med sidostolpens skena och fäst sedan i taket. Se till att skenan blir helt horisontell. 4. Montera ihop fjäder, stödlager, och rullar på axeln. Detta görs med fördel på golvet, så att den är helt klar innan den ska sättas upp. Kontrollera märkning enligt punkt Montera fast axeln i lagerhållarna på sidostolparna samt centrera och kontrollera att vajertrumman rullar fritt. 6. Skruva fast stödbeslaget i väggen. OBS använd långa bultar för att säkerhetsställa att stödlagret sitter fast ordentligt. Använd inte plastplugg. 1

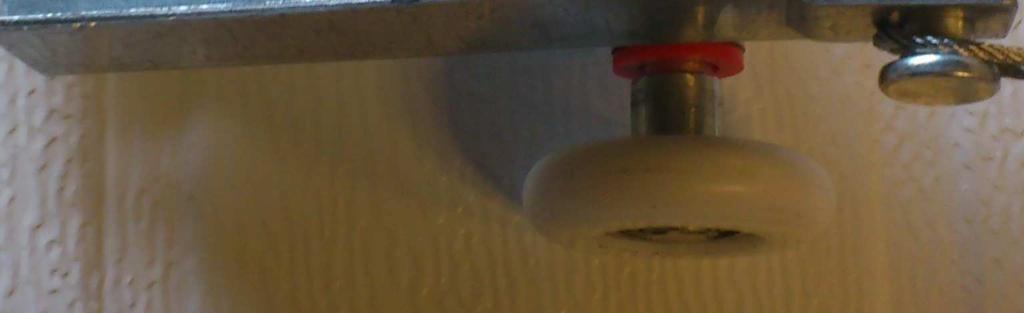

2 7. Tag bort portbladens skyddsplast. Montera gummilisten och bottenbeslagen med vajerbrottslåset på bottenpanelen. 8. Montera gångjärn och fästen för rullarna med medföljande självborrande skruv. 9. Skruva fast mittengångjärnet innan panelen monteras, alt under själva monteringen. OBS! Montera de översta rullfästena något högre så porten går helt i botten. 10. Sätt i rullarna i hållarna och montera bottenpanelen till skenorna. 11. Gör samma procedur med andra och tredje panelen. 12. Den översta panelen ska sättas så att den översta plattan med hjul vilar i den övre skenan. 13. Kontrollera att den övre panelen sitter rakt. 14. Justera rullarna så att de löper lätt i skenorna. 2

3 15. Kontrollera och justera andra delar av porten, så som gångjärn och skenor, så att porten löper så lätt som möjligt. 16. Kontrollera med vattenpass att allt sitter rakt. Kryssmät gärna mellan skenorna för att se om måtten stämmer. Ju lättare porten löper i sina skenor desto tystare och långlivat blir systemet. 17. Vajerrullen (se bild 15) som ska vara på den högra sidan är märkt RH eller med svart färg. Den vänstra är märkt LH eller med röd färg. Fäst vajern på vajerbrottsbeslaget och i vajerrullen. Vajerbrottsbeslaget som nu är monterat nederst på nedersta portbladet finns i två alternativ. Antingen fästs öglan i knoppen på beslaget (vänstra bilden), alternativt tag bort saxsprinten, drag ut sprinten halvvägs, sätt dit vajern på sprinten och återmontera sprint och saxsprint (högra bilden). Samla in vajern i rullen och spänn sedan för hand. Skruva fast rullen på axeln och sätt en tving eller svetstång på axeln för att hålla vajrarna på plats. Skruva sedan fast fjädern i fjäderfästet. Spänn fjädern 7 eller 7,5 varv beroende på portstorleken. Porthöjd Antal varv 1980mm mm 7,5 Se först till att porten är stängd och låsskruvarna på fjädern är lossade. Ta sedan ett verktyg (ingår ej) som passar i hålen utan för mycket glapp och spänn mot taket eller mot väggen. Efter att ha spänt de antal varv som föreslås ovan, ska fjädern låsas med låsskruvarna. Prova sedan att öppna och stänga porten för att se om det behövs finjusteras på hållare eller rullar. OBS! Om det medföljer 2st fjädrar ska båda spännas lika mycket. 3

4 VARNING: Var försiktig när fjädern ska spännas. Oförsiktighet kan leda till allvarliga skador. Vi rekommenderar att inte vara ensam med arbetet av fjädern. 18. Montera motorskenan minst 5cm över fjädern, centrerad över porten. 19. Skruva fast beslagen till dragkroken centrerat överst på den översta sektionen. 20. Sätt sedan fast kroken som förbinder porten med motorskenan, se även motormanual. 21. Montera vid behov Handtag på ut och/eller insidan samt manuellt nödöppningslås 4

5 Underhåll av garageporten Tvätta porten med vanligt bilschampo och skölj med vatten. Gummitätningarna rengörs lämpligast med vinylrengöringsmedel. Smörj också rullar och gångjärn med vanlig motorolja vid jämna mellanrum. Skenorna kan även smörjas med ett tunt lager fett för att få en tyst och mjuk gång av porten. Kontrollera frikopplingen var 3:e månad genom att dra i snöret och för porten upp och ner för hand några gånger. Se om den går lätt att dra. Kärvar porten bör det åtgärdas omgående, då det generar onödig påfrestning på portsystemet. Justera och smörj tills den går lätt att dra igen. Följ skötselråden och ni har glädje av er garageport i många år. SWEDE SUPPLY AB Navestadsgatan Norrköping
