Aquatec IP44. Utanpåliggande system

Transkript

1 Utanpåliggande system Den utanpåliggande serien Berker AQUATEC IP44 med sin funktionella design är den idealiska lösningen i utrymmen där, av säkerhetsskäl, installationer av skyddsklass IP44 krävs. Rymliga höljen för enkel installation Höljets vippomkopplare och gångjärnslock av slagtåligt material av termoplast i ljusgrått/grått Höljets material mycket resistent mot kemikalier Skruvar och fjädrar till gångjärnslocken av rostfritt stål/gångjärnssprintar av korrosionsbeständig mässing Design: MIC Breuer

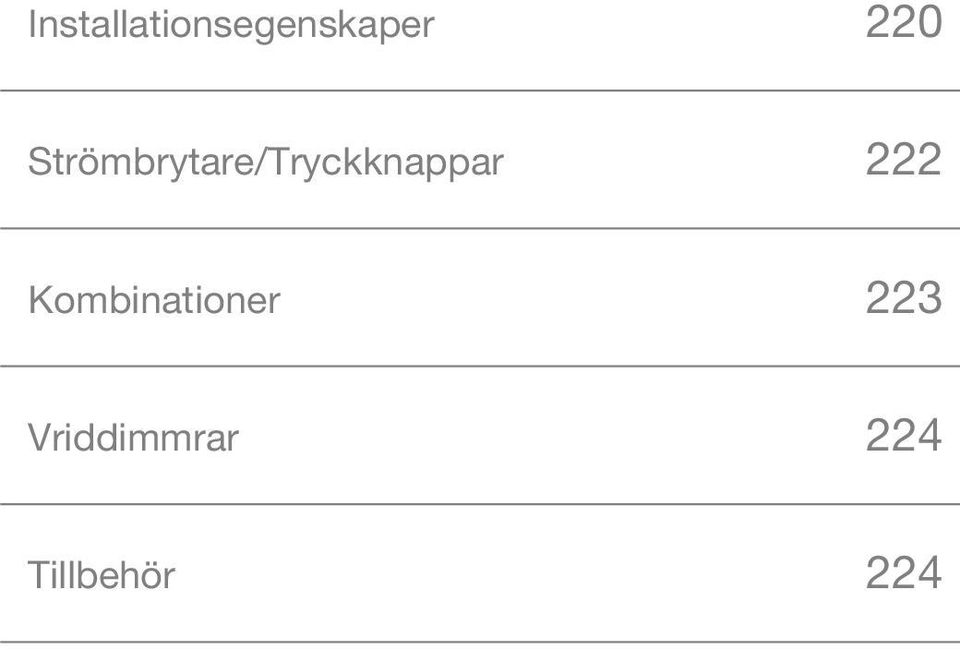

2 Installationsegenskaper 220 Strömbrytare/Tryckknappar 222 Kombinationer 223 Vriddimmrar 224 Tillbehör 224

3 Kort om installationsegenskaper Berker Aquatec IP44 Den utanpåliggande serien Berker Aquatec IP44 för installation i utrymmen där vatten kan stänka är mycket enkel att installera. Om det gäller garage, källare, tvättstugor, laboratorier, verkstäder eller utomhus, är det alltid ett säkert val med produkterna i serien Aquatec IP44 från Berker Centrummarkering upptill och nertill för exakt placering med vattenpass Hålens placering markerade nertill på höljet maximerar precisionen vid installation. Punktstöd ger stabil positionering av nedre höljet på alla ytor Matt yta på nedre höljet förbättrar hållbarheten av enskilda märkningar Räfflade skruvhål för optimal installation på ojämna underlag 220

4 Profilerad jordkontakt och skruv med kanal gör det enklare att ansluta skyddsjordens ledare, öka klämkraften och förhindra att kontakter lossnar Exempel på kabeldragning Jordkontakt för jordade elektriska belastningar med med installation av omkopplare Montering för 3-vägs insticksklämma för kablar upp till 2,5 mm² underlättar installation utan kopplingsbox Kondensöppningar öppningar för enkel genomföring ger fl exibilitet och förhindrar att kondensfukt samlas och därvid säkerställs IP44-skydd alltid Diagonalt placerade spårade hål möjliggör snabb och enkel justering av den nedre inkapslingens position under installation Exempel på kabeldragning Nolledare där två isolerade lampor är anslutna till en serieomkopplare kombinerad med ett uttag 221

5 Ref.nr. Förp. E-nr. Ref.nr. Förp. E-nr. se sidan T72 trapp/1-pol, ljusgrå/grå trapp/1-pol, polarvit kors, ljusgrå/grå pol on/off med symbol 0 och kron ljusgrå/grå kron polarvit STRÖMSTÄLLARE FÖR JALUSIER för jalusier för jalusier med tryckt pilsymbol 1-pol ljusgrå/grå Följ motortillverkarens anvisningar! med mekanisk och elektrisk spärr för att förhindra samtidig inkoppling TRYCKKNAPPAR FÖR JALUSEIER Tryckknappar för jalusier Tryckknappar för jalusier med tryckt pilsymbol ljusgrå/grå, 1-polig Följ motortillverkarens anvisningar! dubbeltrapp, ljusgrå/grå med mekanisk och elektrisk spärr för att förhindra samtidig inkoppling Vipptryckknappar Vipptryckknapp 2-pol, med slutande kontakter ljusgrå/grå A, 250 V~ 222 Rätt till tekniska förändringar förbehålles

6 Ref.nr. Förp. E-nr. VÄGGUTTAG Vägguttag se sidan T72 Vägguttag med lock ljusgrå/grå polarvit ljusgrå/grå skydd I EC polarvit skydd I EC A, 250 V~ Höljets skruvar och det gångjärnsförsedda lockets fjäder och axel tillverkade av rostfritt stål. Anslutningsklämmor IEC H med ihålig bas Vägguttag 2-vägs med lock ljusgrå/grå A, 250 V~ se sidan T72 Strömsbrytare, tryckknappar, signallampor och höljen för dataanslutning kan användas i stället för uttag. Höljets skruvar och det gångjärnsförsedda lockets fjäder och axel tillverkade av rostfritt stål. Anslutningsklämmor IEC H för horisontal montering vidarekopplade ingångar med ihålig bas med 2 kabelingångar upptill 2 utslagbara öppningar för ingång nertill Vägguttag 2-vägs med lock ljusgrå/grå A, 250 V~ se sidan T72 Tack vare kabelingångarna på sidorna, speciellt lämplig för installation över arbetsbänkar. Höljets skruvar och det gångjärnsförsedda lockets fjäder och axel tillverkade av rostfritt stål. Anslutningsklämmor IEC H för horisontal montering vidarekopplade ingångar med ihålig bas med kabelingång upptill och på båda sidor ar Rätt till tekniska förändringar förbehålles 223

7 Ref.nr. Förp. E-nr. Ref.nr. Förp. E-nr. VRIDDIMRAR se sidan T9 Vriddimmer med mjuk spärr och inställningsknapp ljusgrå/grå V~, 50 Hz 230 V glödlampor och halogenlampor W; LV-effektförstärkare, inbyggd, max. 10; Axiellt mått diameter 4 mm Inte lämplig för 2- eller 3-vägskombinationer! 1 G J med omkopplingsbar tryckströmställare kortslutnings- och överlastskydd (fi ntrådssäkring) med reservsäkring fas-tillsnittsprincip ar HASTIGHETSREGULATORER Hastighetsregulator se sidan T8 ljusgrå/grå V~, 50 Hz Nominell motorström och segmentström, max. 0,1-2,3 A Inte lämplig för 2- eller 3-vägskombinationer! 1 7 med tryckt symbolkurva med med vridbar på/av knapp för komponenter med motordrivning extra brytkontakt för bladstyrning bashastighet kan justeras kortslutnings- och överlastskydd (fi ntrådssäkring) med reservsäkring fas-tillsnittsprincip ar 224 Rätt till tekniska förändringar förbehålles

8 Ref.nr. Förp. E-nr. TILLBEHÖR Ingångar/anslutningar Kombinationskontakt ljusgrå till kombinerade enheter Kabelingång ljusgrå, för 1 kabel ljusgrå, för 2 kablar Utökad kabelgenomföring ljusgrå, för 1 kabel Skruvad packbox M20 x 1,5 mm ljusgrå, för 1 kabel ljusgrå, för 2 kablar Röringång ljusgrå Gänga M20 x 1,5 mm; Avstånd från väggtill rörets centrum 21 mm Kanalingång för 1 kabel ljusgrå, för kabelkanaler x 15 mm ljusgrå, för kabelkanaler x 25 mm ljusgrå, för kabelkanaler x 30 mm Kanalingång för 2 kablar ljusgrå, för kabelkanaler x 15 mm, 15 x 25 mm, 15 x 30 mm Rätt till tekniska förändringar förbehålles 225
