Tina 7A Anpassningsenhet

Transkript

1 Bruksanvisning i original Tina 7A Anpassningsenhet ABB Jokab Safety Varlabergsvägen 11, Kungsbacka

2 Läs och sätt dig in i innehållet i användarmanualen. Läs och sätt dig in i innehållet i denna manual innan du börjar använda produkterna. Vänligen kontakta representant för ABB JOKAB SAFETY om du har frågor eller kommentarer. GARANTI ABB JOKAB SAFETY garanterar att produkterna är fria från defekter i material eller utförande under ett (1) år (eller annan period om så anges) räknat från försäljningsdatum från ABB JOKAB SAFETY. JOKAB SAFETY AVSÄGER SIG GARANTIER AV ALLA SLAG, UTTRYCKTA ELLER UNDERFÖRSTÅDDA, OM ICKE-INTRÅNG, SÄLJBARHET ELLER LÄMPLIGHET FÖR VISST ÄNDAMÅL DÅ DET ÄR KÖPAREN, ELLER ANVÄNDAREN, ALLENA SOM AVGÖR OM PRODUKTERNA UPPFYLLER KRAVEN ELLER LÄMPAR SIG FÖR SPECIFIKT ÄNDAMÅL. ABB JOKAB SAFETY UTFÄSTER INGA ANDRA GARANTIER, VARKEN UTTRYCKLIGA ELLER UNDERFÖRSTÅDDA. ANSVARSBEGRÄNSNING JOKAB SAFETY FRÅNSÄGER SIG ANSVAR FÖR SÄRSKILDA, INDIREKTA, ELLER FÖLJDSKADOR, FÖRLORADE INTÄKTER ELLER AFFÄRER AV NÅGOT SLAG MED AVSEENDE PÅ DESSA PRODUKTER, OAVSETT OM KRAVET GRUNDAR SIG PÅ AVTAL, GARANTI, OAKTSAMHET ELLER RENT ANSVAR. ABBs/JOKAB SAFETYs ansvar kan under inga omständigheter överstiga priset för den enskilda produkt för vilken ansvar åberopas. ABB JOKAB SAFETY ANSVARAR UNDER INGA OMSTÄNDIGHETER FÖR GARANTI, REPARATION ELLER ANDRA KRAV MED AVSEENDE PÅ PRODUKTERNA OM ABBs/JOKAB SAFETYs ANALYSER BEKRÄFTAR ATT PRODUKTERNA BLIVIT KORREKT HANTERADE, FÖRVARADE, INSTALLERADE OCH UNDERHÅLLNA OCH INTE HELLER UTSATTS FÖR ÅVERKAN, FELAKTIG ANVÄNDNING ELLER OLÄMPLIGA MODIFIERINGAR ELLER REPARATIONER. PRODUKTERNAS LÄMPLIGHET ABB JOKAB SAFETY ansvarar inte för överensstämmelse med standarder, regelverk eller föreskrifter som gäller för produktkombinationer i kundens tillämpning eller produktanvändning. ABB JOKAB SAFETY tillhandahåller på kundens begäran certifieringsdokument från tredje part med uppgifter om klassificering och användningsbegränsningar för produkterna. Denna information är i sig inte tillräcklig för en fullständig bedömning av produkternas lämplighet i kombination med slutprodukten, maskinen, systemet eller annan tillämpning eller användning. Nedan följer några exempel på användningsområden som måste beaktas särskilt. Detta är inte någon fullständig lista över samtliga möjliga användningsområden för produkterna, inte heller påstås att nämnda användningsområden lämpar sig för produkterna i fråga: Utomhusbruk, användningsområden som inbegriper risk för kemisk kontamination eller elektriska störningar eller betingelser eller användningsområden som inte beskrivs i denna manual. Kontrollsystem för kärnkraft, förbränningssystem, järnvägssystem, luftfartssystem, medicinsk utrustning, spelautomater, fordon och installationer som omfattas av separata branschföreskrifter eller nationella bestämmelser. System, maskiner och utrustning som kan utgöra fara för liv eller egendom. Ta reda på och notera alla förbjudna användningsområden för produkterna. ANVÄND ALDRIG PRODUKTERNA I EN TILLÄMPNING SOM UTGÖR ALLVARLIG FARA FÖR LIV ELLER EGENDOM UTAN ATT SÄKERSTÄLLA ATT SYSTEMET SOM HELHET ÄR KONSTRUERAT ATT HANTERA RISKERNA, SAMT ATT PRODUKTEN FRÅN ABB JOKAB SAFETY HAR RÄTT KLASSIFICERING OCH ÄR VEDERBÖRLIGEN INSTALLERAD FÖR AVSEDD ANVÄNDNING SOM DEL I UTRUSTNING ELLER SYSTEM. UPPGIFTER OM PRESTANDA Även om allt gjorts för att säkerställa riktigheten av informationen i denna manual, frånsäger sig ABB JOKAB SAFETY ansvar för fel eller försummelser och förbehåller sig rätten att göra ändringar och förbättringar utan föregående meddelande. De uppgifter om produktprestanda som tillhandhålls i denna manual är endast avsedda som vägledning för användaren vid bedömning av produkts lämplighet och utgör ingen garanti. Det kan handla om resultat av tester som ABB JOKAB SAFETY utfört och användaren måste beakta kraven för tänkt tillämpning. Den faktiska prestandan lyder under ABB JOKAB SAFETYs Garanti och Ansvarsbegränsning. 2TLC172139M3401, rev. B 2

3 Innehållsförteckning 1 Inledning... 4 Syfte... 4 Målgrupp... 4 Förkunskaper... 4 Särskilda anmärkningar Översikt... 5 Allmän beskrivning... 5 Säkerhetsföreskrifter Inkopplingar... 6 Inkopplingsexempel Installation och underhåll... 8 Installationsföreskrifter... 8 Underhåll... 8 Testning av säkerhetsfunktionerna... 8 Felsökning Drift... 9 LED-indikering... 9 Attribut för info-signalen Tekniska data Dimensioner EG-försäkran om överensstämmelse TLC172139M3401, rev. B 3

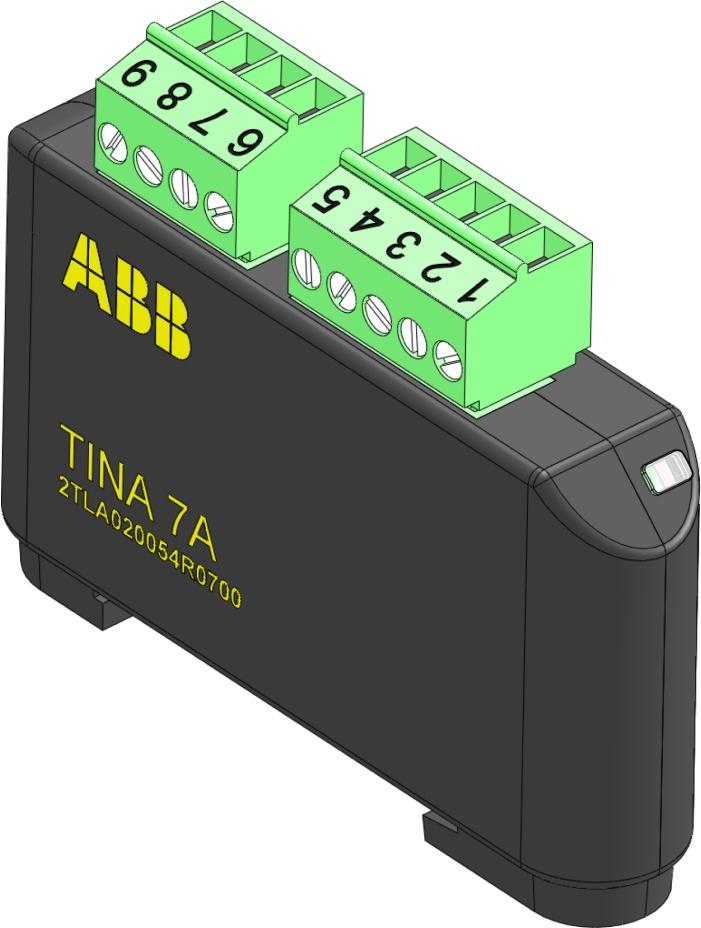

4 1 Inledning Syfte Syftet med dessa instruktioner är att beskriva anpassningsenheten Tina 7A samt att tillhandahålla nödvändig installations- och driftinformation. Målgrupp Det här dokumentet riktar sig till auktoriserade installatörer. Förkunskaper Det förutsätts att du som läser det här dokumentet har: Grundläggande kunskap om ABB Jokab Safetys produkter. Kunskap om maskinsäkerhet. Särskilda anmärkningar Uppmärksamma följande särskilda anmärkningar i dokumentet: Varning! Aktas! Obs! Risk för allvarlig personskada! En instruktion, föreskrift eller förfarande som, om den inte utförs korrekt, kan leda till skada för operatör eller annan personal. Risk för skada på utrustningen! En instruktion, föreskrift eller förfarande som, om den inte utförs korrekt, kan leda till skada på utrustningen. Anmärkningar som används för att ge viktig eller förklarande information. 2TLC172139M3401, rev. B 4

5 2 Översikt Allmän beskrivning ABB Jokab Safety anpassningsenheter används för att anpassa konventionella givare där säkerheten är baserad på t.ex. en- eller tvåkanaliga statiska signaler, OSSD-signaler eller upptäckten av kortslutningar, till den dynamiska säkerhetsslingan vilken övervakas av en Vital säkerhetsmodul eller en Pluto säkerhets-plc. Tina 7A används för att anpassa säkerhetsgivare med mekaniska kontakter till den dynamiska säkerhetsslingan. Exempel på sådana säkerhetsgivare är nödstopp och brytare eller ljusridåer och ljusbommar med interna reläutgångar. Enheten kan även övervaka kortslutningar och kan därför även anpassa säkerhetsgivare med säkerhetskontaktband, eller säkerhetsmattor med interna reläutgångar, till den dynamiska säkerhetsslingan. Tina 7A är avsedd för användning inom elskåp där den kan monteras på 35 mm DIN-skenor och anslutningskablar skruvas fast direkt på skruvplintar på enheten. Tina 7A är även utrustad med en lysdiod för visuell statusindikering av säkerhetsgivaren och den dynamiska säkerhetsslingan. Anpassningsenheten Tina 7A är avsedd för användning i säkerhetsslingor i enlighet med EN Varning! För högsta möjliga säkerhetsnivå och minskad risk för elektrisk störning måste enheten installeras i samma fysiska inkapsling som säkerhetsenheten. Anslutningskabeln bör vara så kort som möjligt (max 150 mm). Säkerhetsföreskrifter Varning! Läs noga igenom hela bruksanvisningen innan du använder enheten. Enheterna bör alltid installeras av en utbildad elektriker som följer säkerhetsföreskrifterna, angivna standarder och maskindirektivet. Underlåtenhet att följa instruktionerna, eventuell användning som inte sker i enlighet med vad som anges i dessa anvisningar samt felaktig installation eller hantering av enheten kan påverka säkerheten för personer och anläggning. För installation och föreskriven användning av produkten måste anmärkningarna som anges följas noggrant, och de tekniska standarder som är relevanta för applikationen måste beaktas. Vid underlåtenhet att följa instruktionerna eller standarderna, och särskilt vid manipulation och/eller modifiering av produkten, utesluts allt ansvar. 2TLC172139M3401, rev. B 5

6 3 Inkopplingar 9-stifts kopplingsplint: 1 ) +24 VDC 2 ) Dynamisk signal in 3 ) 0 VDC 4 ) Dynamisk signal ut 5 ) Information 6 ) Loop-A1 7 ) Loop-A2 8 ) Loop-B1 9 ) Loop-B2 Obs! En skärmad kabel rekommenderas mellan den här enheten och resten av säkerhetsslingorna. Aktas! Säkerhetsslingans kablar (anslutning till kontakt 6 9) får inte vara längre än 150 mm. Kablarna bör vara så korta som möjligt eftersom längre kablar ökar risken för elektrisk störning. Varning! Info-utgången får aldrig användas för säkerhetsändamål. Anslutningskablarna övervakas inte och måste därför installeras i samma fysiska inkapsling (t.ex. ett elskåp) som säkerhetsenheten för att högsta möjliga säkerhetsnivå ska upprätthållas (information om feluteslutning finns i EN ISO :2003, bilaga D). Anslutningskablarna får inte användas för andra ändamål än de som de är avsedd för. Belastning eller manipulation av kablarna kan leda till allvarliga, livshotande skador. 2TLC172139M3401, rev. B 6

7 Inkopplingsexempel Aktas! Alla kabelfärger enligt ABB Jokab Safetys standardkablar. 2TLC172139M3401, rev. B 7

8 4 Installation och underhåll Installationsföreskrifter Börja med att montera enheten på en 35-millimeters DIN-skena. Anslut sedan säkerhetskabeln till kopplingsplinten (nr. 6 9). Avsluta med att ansluta kablarna till kopplingsplinten (nr. 1 5). Varning! Alla säkerhetsfunktioner måste testas innan systemet startas. Underhåll Varning! Säkerhetsfunktionerna och mekaniken bör testas regelbundet, minst varje år, för att kontrollera att alla säkerhetsfunktioner fungerar korrekt (EN 62061:2005). Kontakta närmaste ABB Jokab Safety serviceställe eller återförsäljare i händelse av funktionsstopp eller produktskada. Försök inte att reparera produkten eftersom det kan leda till permanent skada, vilket försämrar säkerheten på enheten, vilket i sin tur kan leda till allvarliga personskador. Testning av säkerhetsfunktionerna Kontrollera att säkerhetsenheten fungerar korrekt genom att följa dessa steg: Bryt den dynamiska säkerhetsslingan innan denna enhet. Lysdioden ska blinka mellan grönt och rött. Bryt säkerheten. Lysdioden ska lysa rött. Lysdioden lyser grönt när säkerhetsslingan är sluten (skydd OK) och om säkerhetsslingan innan denna enhet inte brutits. Felsökning LED-indikering Möjliga felorsaker Kontroller och åtgärder att vidta Lyser rött Lysdioden lyser inte Lyser grönt (men ingen dynamisk utsignal upptäcks) Svagt ljus eller rött och grönt ljus samtidigt Givaren är öppen Bristande anslutning mellan anslutningskablar 24 VDC-matning till stift 2 (ingen dynamisk signal) Ingen strömförsörjning Defekt dynamisk insignal till enheten (asymmetriska pulser) Enheten är defekt Kontrollera givarens status Kontrollera kontakterna på enheten Kontrollera om det finns 24 VDC-matning på ingång (stift 2). Om så är fallet kontrollerar du kabeln eller enheten innan denna och åtgärdar problemet. Kontrollera 24 VDC/0 VDCströmförsörjningen Kontrollera den dynamiska insignalen till enheten innan denna Enheten måste bytas ut. Kontakta ABB Jokab Safety Varning! Byt ut en defekt enhet mot en ny och koppla aldrig förbi säkerhetsslingan med hjälp av Tina 1A eller en annan lösning. 2TLC172139M3401, rev. B 8

9 5 Drift LED-indikering LED Indikering Beskrivning Insignal på stift 2 Grön Säkerhetsslingan är sluten (skydd OK) Dynamisk signal in LED på Tina Grön-röd (blinkar) Säkerhetsslingan är öppen (skydd OK) Ingen dynamisk signal in eller 0 VDC in Röd Säkerhetsslingan är bruten (skydd öppet) +24 VDC in eller bruten säkerhetsslinga Attribut för info-signalen Enhetens info-signal (stift 5) är antingen hög (+24 VDC) eller låg (0 VDC) beroende på fyra olika insignaler (stift 2): Dynamisk signal Dynamisk insignal finns, d.v.s. säkerhetsslingan fungerar fram till den här enheten. Ingen dynamisk signal Ingen dynamisk insignal finns, d.v.s. säkerhetsslingan är bruten innan den här enheten. +24 VDC En konstant +24 VDC-signal är pålagd = hög (H). 0 VDC Stiftet är kopplat till 0 VDC = låg (L). Info-signalen beror på insignalen enligt tabellen nedan. Observera att info-signalen alltid är låg (L) om säkerheten bryts. Insignal på stift 2 Dynamisk signal Ingen dynamisk signal +24 VDC 0 VDC Info-signal (stift 5) Hög Hög Låg Hög Fördröjningen när info-signalen växlar från hög till låg (H L) och från låg till hög (L H) anges i tabellen nedan. Växling av info-signal H L L H Fördröjning ~12 ms ~0 ms Obs! Om enheten upptäcker ett fel (kortslutning eller avbrott) som varar längre än 13 ms så ställs info-signalen om till låg under 1,2 s (1 200 ms), varefter den återställs till hög. Detta påverkar inte Vital, som behöver 38 ms för att koppla från utgångarna. Däremot sker en sådan frånkoppling med Pluto, vilket innebär att ett filter (20 ms) måste implementeras om den här funktionen krävs. Varning! Info-signalen är ingen felsäker signal och får aldrig användas för säkerhetsändamål. 2TLC172139M3401, rev. B 9

10 6 Tekniska data Tillverkare Adress Artikelnr./beställningsinformation ABB JOKAB SAFETY Varlabergsvägen Kungsbacka Tina 7A: 2TLA020054R0700 Matningsspänning Driftspänning 24 VDC +15 %, -25 % Strömförbrukning Ström genom säkerhetsenhetens kontakter Kortslutningsström mellan kontakter 47 ma (57 ma med maximal info-signal ut) Info-signal ut: Maximalt 10 ma 12 ma 10 ma Tidsfördröjning t (in/ut) t < 70 µs Spänningsförsörjning vid normal drift (skydd OK) och 24 VDC-spänning Dynamisk insignal: mellan 9 och 13 volt (RMS) Dynamisk utsignal: mellan 9 och 13 volt (RMS) Info-signal ut: ~23 VDC Allmänt Kapslingsklass Omgivningstemperatur Luftfuktighet Material Kontakter Montering IP20 Förvaring: C Drift: C 35 till 85 % (utan isbildning eller kondensation) PVC 5-stifts kopplingsplint (strömförsörjning, dynamisk in/ut, info) 4-stifts kopplingsplint (säkerhetskabel A1-A2, B1-B2) DIN-skena Storlek 62 x 46 x 13 (L x B x H) Vikt Färg ~35 g Svart Säkerhet/harmoniserade standarder Överensstämmelser Europeiska Maskindirektivet 2006/42/EG IEC/EN SIL3, PFH d: 4.50*10-9 EN ISO :2003, EN ISO :2003, EN :2007, EN 954-1:1996, EN ISO :2008, EN 62061:2005 EN SIL3 EN ISO Performance level: Pl e, kategori 4 EN Kategori 4 Certifieringar TÜV Nord, ccsaus 2TLC172139M3401, rev. B 10

11 Dimensioner Tina 7A OBS: Alla mått anges i millimeter. En produkt från Jokab Safety med artikelnummer som börjar med 2TLJ är helt kompatibel med de ABB produkter som har ett artikelnummer som börjar med 2TLA. 2TLC172139M3401, rev. B 11
