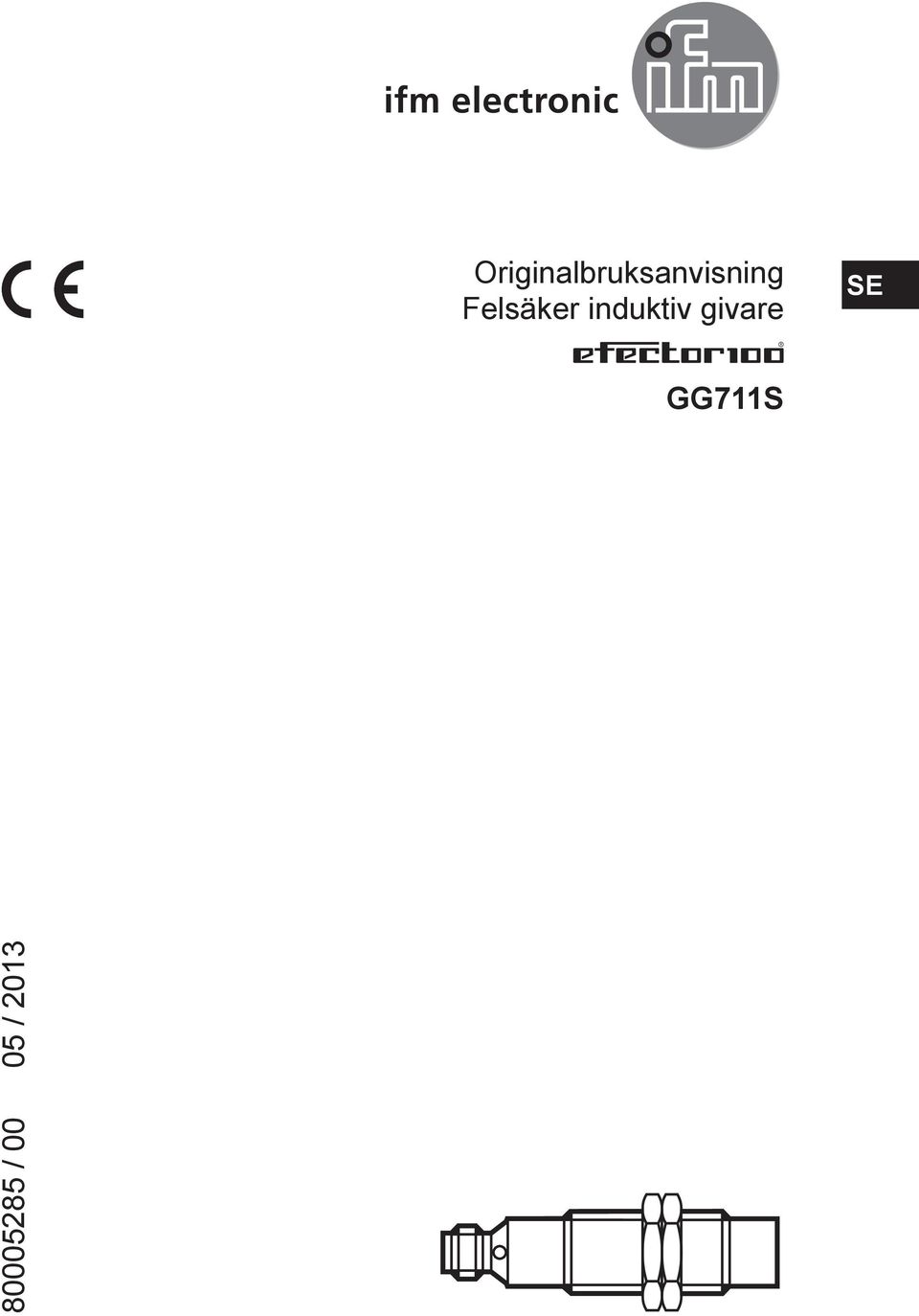

1 Originalbruksanvisning Felsäker induktiv givare GG7S / 5 / 23

2 Innehåll Anmärkning 3. Teckenförklaring 3 2 Säkerhetsanvisningar 4 2. Säkerhetstekniska krav på utrustningen 4 3 Medföljande artiklar 5 4 Funktion och egenskaper 5 5 Funktion 6 5. Aktiv zon 6 6 Montering 7 6. Åtgärder mot förbikoppling 7 7 Elektrisk anslutning 8 7. Drift som 4-ledare Drift som 3-ledare 8 8 Drift 9 8. Kopplingsstatus för utgångarna Det säkra tillståndet Kopplat tillstånd (slutna utgångar) Utgångsdata Korskopplingsfel/kortslutning Reaktionstider 8.3 Lysdiodsindikering 9 Tekniska data 2 Felsökning 4 Underhåll, reparation och avfallshantering 4 2 Godkännanden/standarder 5 3 Begrepp och förkortningar 5 2

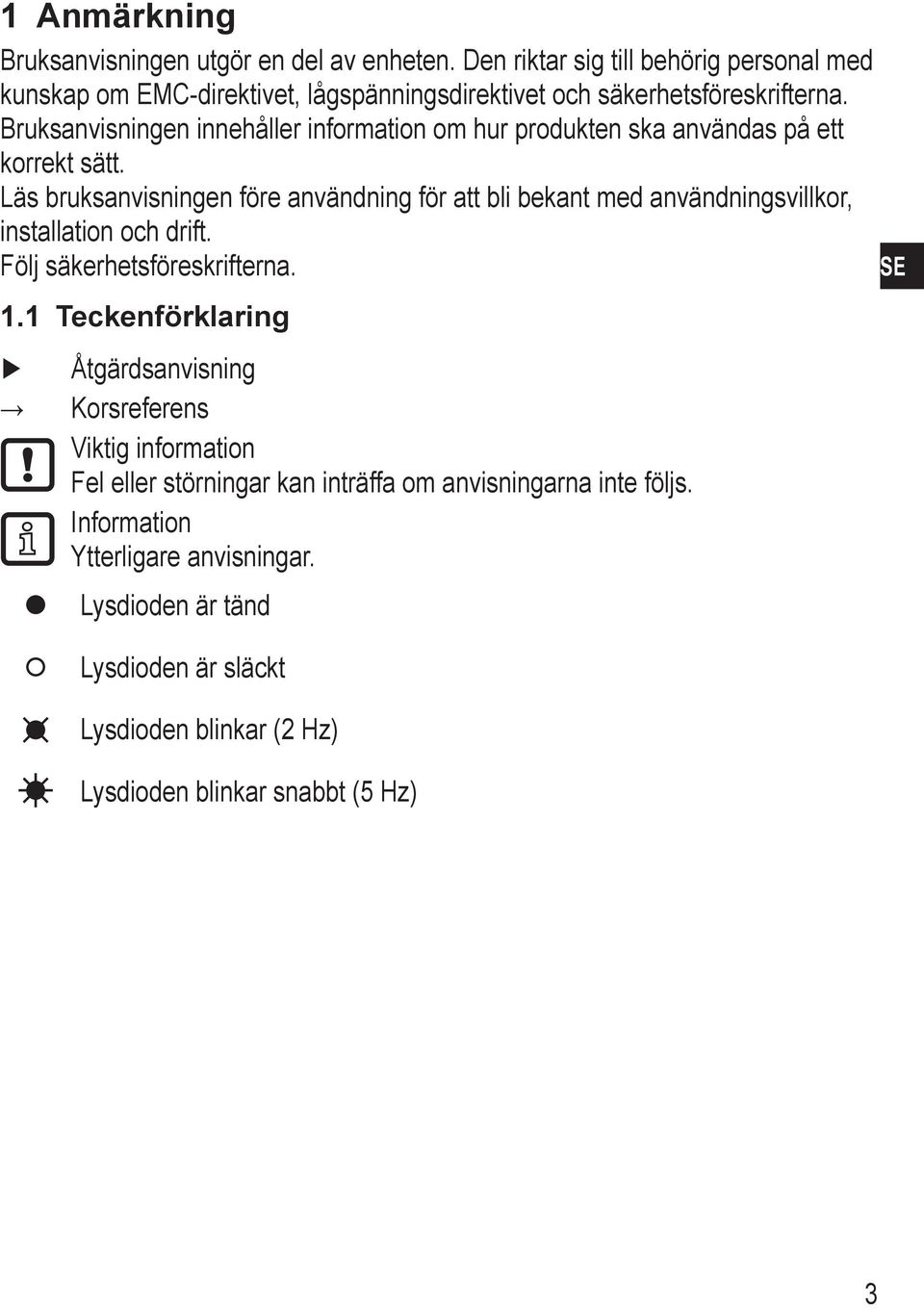

3 Anmärkning Bruksanvisningen utgör en del av enheten. Den riktar sig till behörig personal med kunskap om EMC-direktivet, lågspänningsdirektivet och säkerhetsföreskrifterna. Bruksanvisningen innehåller information om hur produkten ska användas på ett korrekt sätt. Läs bruksanvisningen före användning för att bli bekant med användningsvillkor, installation och drift. Följ säkerhetsföreskrifterna.. Teckenförklaring Åtgärdsanvisning Korsreferens Viktig information Fel eller störningar kan inträffa om anvisningarna inte följs. Information Ytterligare anvisningar. Lysdioden är tänd Lysdioden är släckt Lysdioden blinkar (2 Hz) Lysdioden blinkar snabbt (5 Hz) 3

4 2 Säkerhetsanvisningar Följ instruktionerna i bruksanvisningen. Icke ändamålsenlig användning kan leda till att enheten inte fungerar korrekt. Detta kan i sin tur leda till materiella skador och/eller personskador under drift. Följ därför alla anvisningar i detta dokument som avser installation och hantering av enheten. Följ även säkerhetsföreskrifterna för drift av anläggningen. Inget ansvar tas och garantin förfaller om anvisningarna och standarderna inte följs, särskilt vid ingrepp i och/eller förändringar på enheten. Om givaren är skadad kan säkerhetsfunktionen inte garanteras. Fel på grund av skada kan inte registreras av givaren. Enheten får endast monteras, anslutas och tas i drift av behörig elektriker med säkerhetsteknisk utbildning. Följ tekniska standarder som är tillämpliga vid respektive användning. Vid installationen ska kraven i standarden EN 624 följas. Kontakta tillverkaren om enheten inte fungerar korrekt. Ingrepp i enheten är inte tillåtna. Slå av spänningen till enheten externt innan några arbeten påbörjas på enheten. Koppla även från eventuella relä-lastkretsar med separat försörjning. Genomför en fullständig funktionskontroll efter installation, underhåll och reparation av systemet. Använd endast enheten vid de specificerade omgivningsförhållandena ( 9 Tekniska data) Tillverkaren kan ge mer information om särskilda omgivningsförhållanden. Användningen måste vara ändamålsenlig ( 4). 2. Säkerhetstekniska krav på utrustningen De säkerhetstekniska kraven på den aktuella utrustningen måste stämma överens med de grundläggande kraven som nämns i denna bruksanvisning. Observera följande krav: Vidta åtgärder som förhindrar att metallföremål oavsiktligt kommer i kontakt med sensorytan. Ta hänsyn till kraven i EN 88 vid användning av förreglingsanordningar i kombination med skydd. 4

5 Iaktta specificerade användningsvillkor ( 9 Tekniska data). Det är inte tillåtet att använda givaren i närheten av kemiska och biologiska medier eller joniserande strålning. Alla externa säkerhetskretsar som är kopplade till systemet måste vara konstruerade så att de är öppna i säkerhetsläget. Vid fel på den felsäkra givaren som medför övergång till det tillstånd som definieras som säkert: Vidta åtgärder som upprätthåller det säkra tillståndet när totalstyrningen åter tas i drift. Skadade enheter ska bytas ut. 3 Medföljande artiklar felsäker givare GG7S med 2 fästmuttrar M8, originalbruksanvisning GG7S, artikelnr Kontakta en ifm-återförsäljare om något i leveransen skulle saknas eller vara skadat. 4 Funktion och egenskaper Den felsäkra induktiva givaren GG7S registrerar metall utan kontakt. Säkerhetsfunktionen SF: Det säkra tillståndet (slutsteget frånkopplat; logisk ) uppnås vid en icke-påverkan som är större än eller lika med det säkra frånkopplingsavståndet s ar ( 9 Tekniska data). Observera även anvisningarna för montering av givaren ( 6 Montering). Den felsäkra givaren uppfyller Performance Level d enligt EN ISO liksom kraven SIL 2 enligt IEC 658 och SILcl 2 enligt IEC 626. Enheten motsvarar klassificeringen I2A8SP2 enligt IEC för ej inbyggd montering ( 6 Montering). Den felsäkra induktiva givaren har certifierats av TÜVNord. 5

6 5 Funktion LEDs "" "" : Felsäker givare 2: Närområde 3: Aktiv zon 4: Säkerställt frånkopplingsavstånd s ar 5: Flagga Gul lysdiod: Kopplingsstatus grön power-lysdiod: Anslutningsspänning 5. Aktiv zon Utgångarna (OSSD) aktiveras endast om påverkan föreligger i den aktiva zonen. Utanför denna aktiva zon förblir utgångarna deaktiverade. Det säkrade frånkopplingsavståndet s ar är > 2 mm. Om flaggor används som avviker från standardplattan när det gäller material, form eller storlek resulterar det i en annan aktiv zon. Aktiv zon för utvalda material*: Material FE36 (=ST37K) Rostfritt stål.43 (V2A) AIMg3G22 CuZn37 Cu Aktiv zon...8 mm...5,6 mm...3,2 mm...3,2 mm...2,4 mm * Typiska värden vid påverkan med referensmätplatta på 24 x 24 x mm och ej inbyggd montering enligt IEC vid en omgivningstemperatur på 2 C. Beroende på flaggans egenskaper kan närområdet saknas. 6

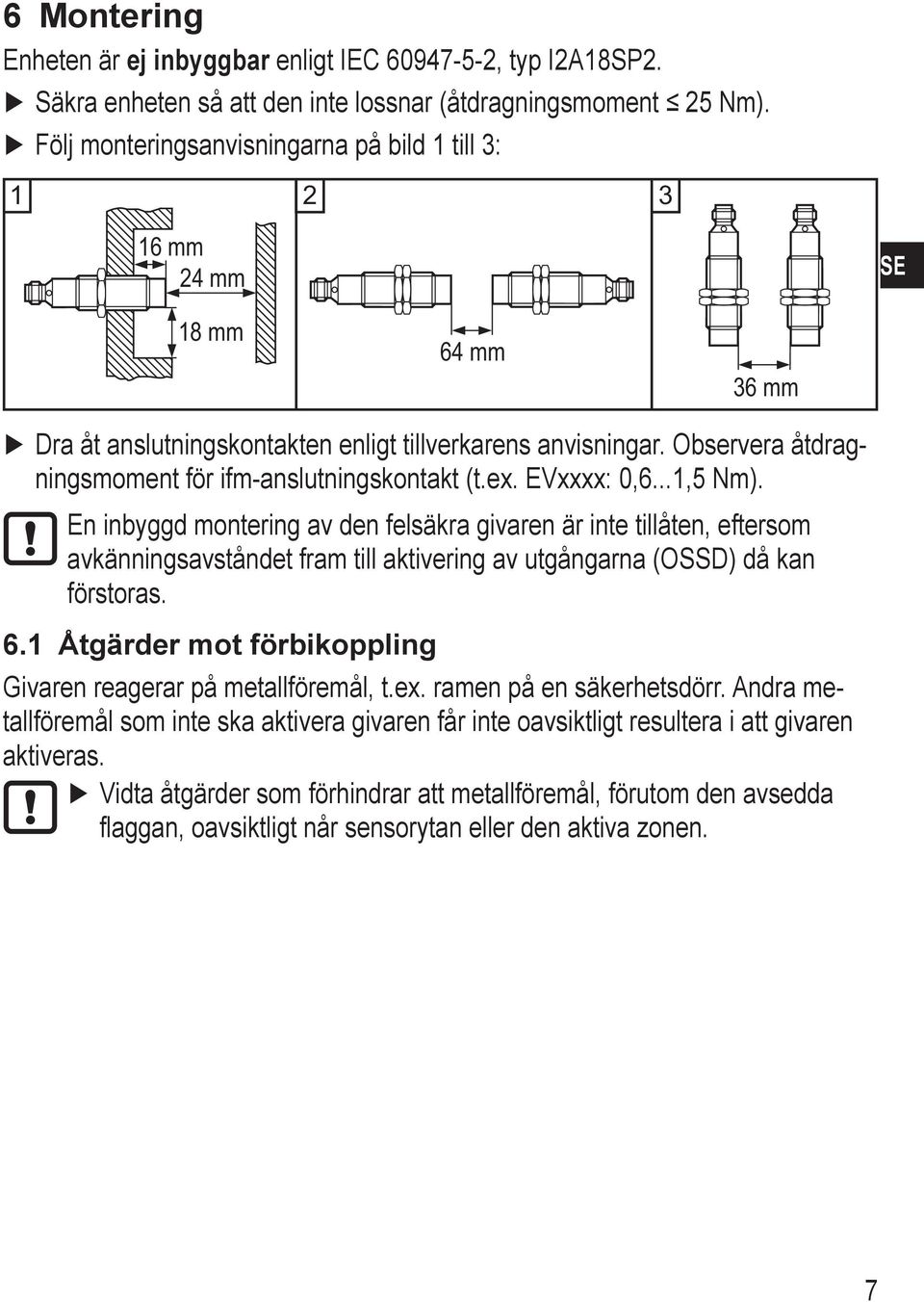

7 6 Montering Enheten är ej inbyggbar enligt IEC , typ I2A8SP2. Säkra enheten så att den inte lossnar (åtdragningsmoment 25 Nm). Följ monteringsanvisningarna på bild till 3: mm 24 mm 8 mm 64 mm 36 mm Dra åt anslutningskontakten enligt tillverkarens anvisningar. Observera åtdragningsmoment för ifm-anslutningskontakt (t.ex. EVxxxx:,6...,5 Nm). En inbyggd montering av den felsäkra givaren är inte tillåten, eftersom avkänningsavståndet fram till aktivering av utgångarna (OSSD) då kan förstoras. 6. Åtgärder mot förbikoppling Givaren reagerar på metallföremål, t.ex. ramen på en säkerhetsdörr. Andra metallföremål som inte ska aktivera givaren får inte oavsiktligt resultera i att givaren aktiveras. Vidta åtgärder som förhindrar att metallföremål, förutom den avsedda flaggan, oavsiktligt når sensorytan eller den aktiva zonen. 7

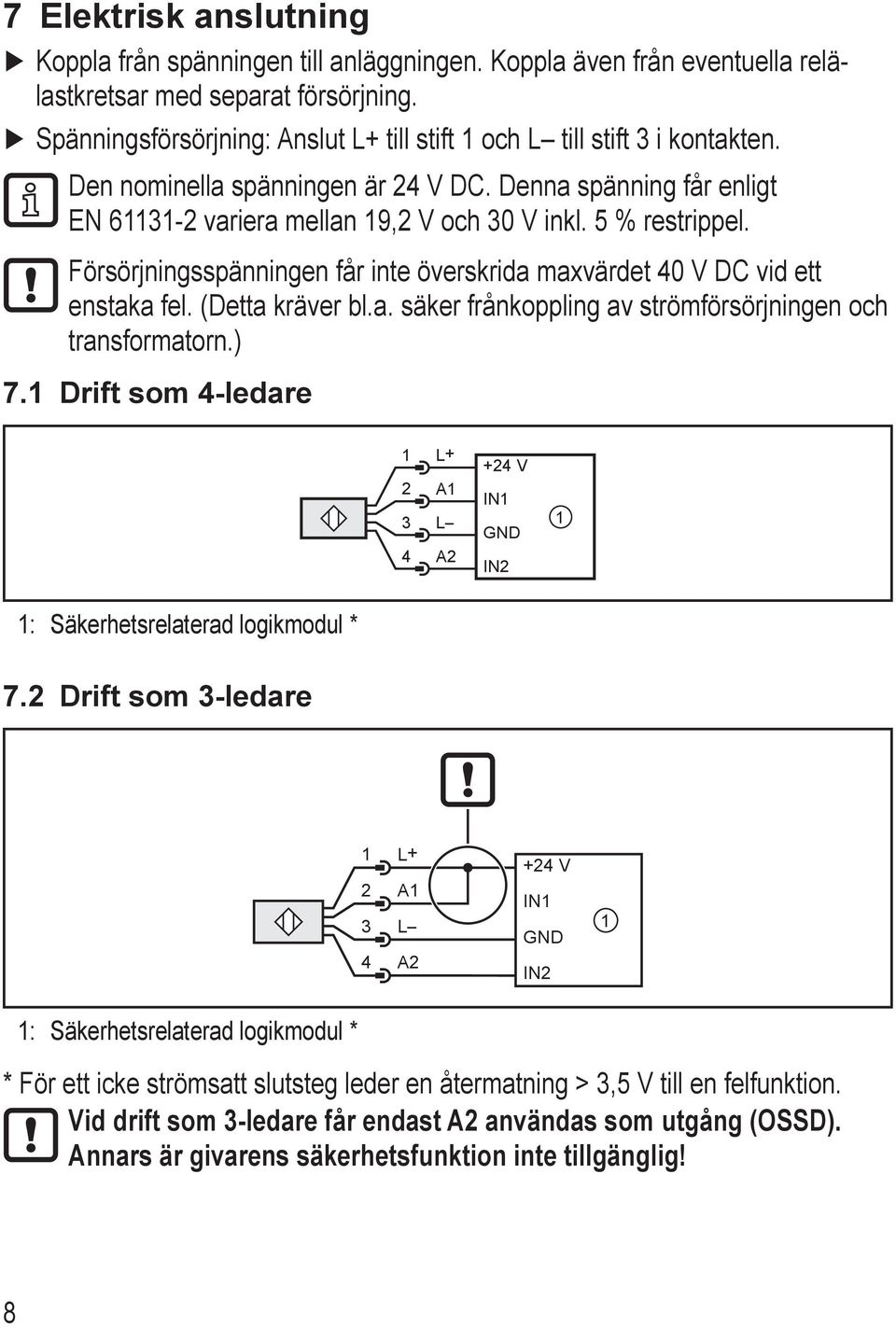

8 7 Elektrisk anslutning Koppla från spänningen till anläggningen. Koppla även från eventuella relälastkretsar med separat försörjning. Spänningsförsörjning: Anslut L+ till stift och L till stift 3 i kontakten. Den nominella spänningen är 24 V DC. Denna spänning får enligt EN 63-2 variera mellan 9,2 V och 3 V inkl. 5 % restrippel. Försörjningsspänningen får inte överskrida maxvärdet 4 V DC vid ett enstaka fel. (Detta kräver bl.a. säker frånkoppling av strömförsörjningen och transformatorn.) 7. Drift som 4-ledare L+ +24 V 2 3 A L IN GND 4 A2 IN2 : Säkerhetsrelaterad logikmodul * 7.2 Drift som 3-ledare L+ +24 V 2 3 A L IN GND 4 A2 IN2 : Säkerhetsrelaterad logikmodul * * För ett icke strömsatt slutsteg leder en återmatning > 3,5 V till en felfunktion. Vid drift som 3-ledare får endast A2 användas som utgång (OSSD). Annars är givarens säkerhetsfunktion inte tillgänglig! 8

9 Koppla utgång A till spänningsförsörjningen. Korskopplingsfel och kortslutning mellan spänningsförsörjningen och utgång A2 måste ovillkorligen uteslutas genom lämplig installation. De angivna värden som gäller säkerhetsfunktionen ( 9 Tekniska data) bibehålls. 8 Drift 8. Kopplingsstatus för utgångarna 8.. Det säkra tillståndet Det säkra tillståndet är när minst en av utgångarna A och A2 (OSSD) är frånkopplad (strömlöst tillstånd: logisk ). Om antingen utgång A eller A2 är frånkopplad måste den efterkopplade säkerhetsinriktade logikmodulen se till att hela systemet hamnar i säkert läge Kopplat tillstånd (slutna utgångar) Om flaggan befinner sig i den aktiva zonen inget givarfel föreligger aktiveras båda utgångarna A och A2 (OSSD) (logisk ) Utgångsdata Alla utgångsdata stöder sig på data för ingången i enlighet med EN 63-2 typ eller 2: Logisk 5 V 2 5 A V ma Logisk 5 V Läckström,2 ma 8..4 Korskopplingsfel/kortslutning En korskoppling mellan de båda utgångarna (A och A2) hittas av den felsäkra givaren och leder till avstängning av utgångarna (OSSD) vid nästa säkerhetsförfrågan. Utgångarna A och A2 förblir frånkopplade tills felet har åtgärdats och en spänningsåterställning har genomförts. Ett korskopplingsfel (kortslutning) mellan utgång A2 och spänningsförsörjningen leder till frånkoppling av den andra utgången A vid en säkerhetsförfrågan. Kortslutning av A och L+ leder till drift som 3-ledare ( 7.2). För ett icke strömsatt slutsteg leder en återmatning > 3,5 V till en felfunktion. Enheten genomför självtester av frånkopplingsförmågan vid A2. 9

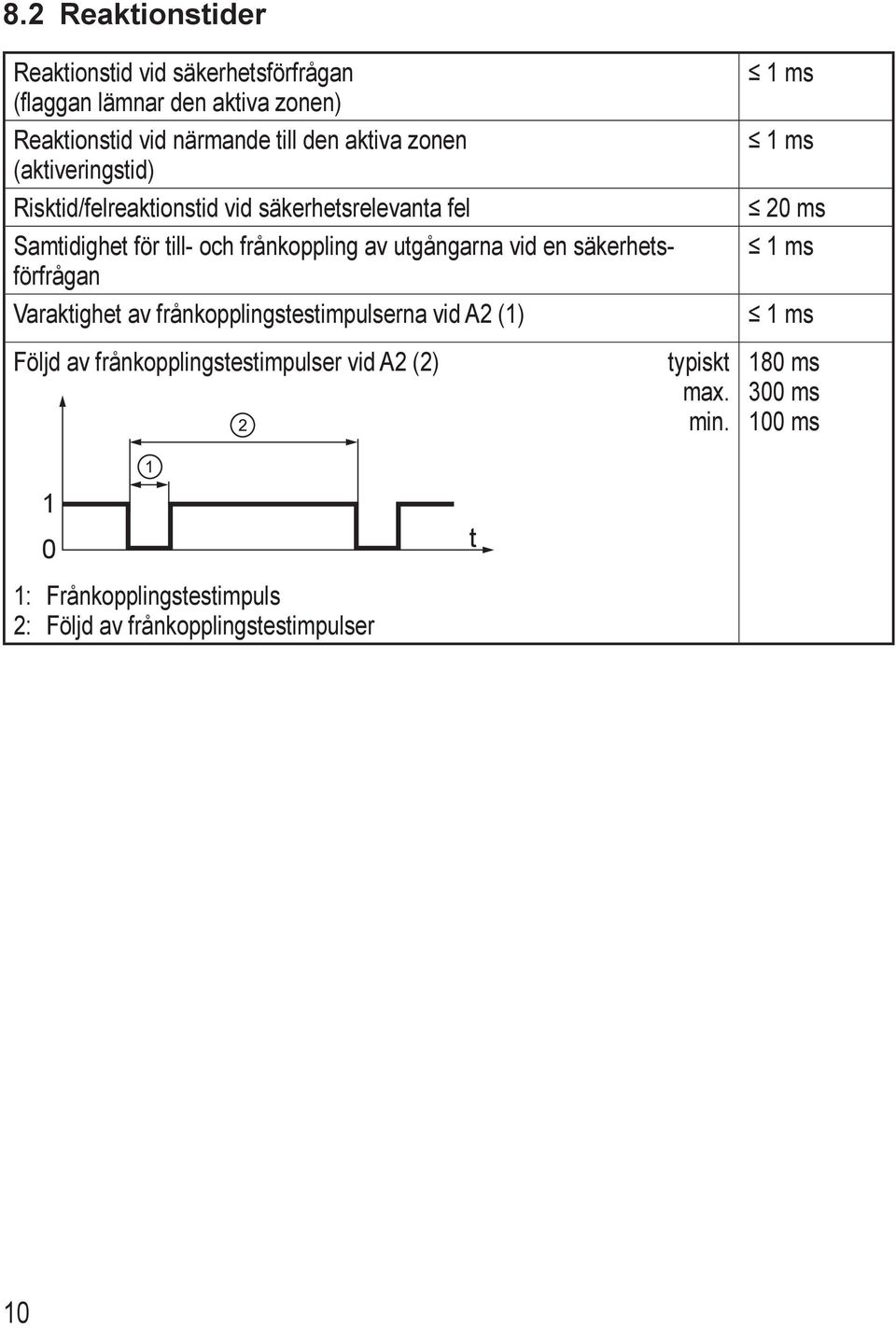

10 8.2 Reaktionstider Reaktionstid vid säkerhetsförfrågan (flaggan lämnar den aktiva zonen) Reaktionstid vid närmande till den aktiva zonen (aktiveringstid) Risktid/felreaktionstid vid säkerhetsrelevanta fel Samtidighet för till- och frånkoppling av utgångarna vid en säkerhetsförfrågan Varaktighet av frånkopplingstestimpulserna vid A2 () ms ms 2 ms ms ms Följd av frånkopplingstestimpulser vid A2 (2) typiskt max. min. 8 ms 3 ms ms t : Frånkopplingstestimpuls 2: Följd av frånkopplingstestimpulser

11 8.3 Lysdiodsindikering Lysdiodstatus Signal Power Signal Power Signal Power Signal Power Drifttillstånd Utgångar A (OSSD) Ingen spänningsförsörjning Båda utgångarna frånkopplade Underspänning Överspänning Givarfel ( Felsökning) Flagga inom aktiv zon Båda utgångarna frånkopplade En utgång frånkopplad eller båda utgångarna frånkopplade Båda utgångarna aktiverade A2 (OSSD) Flagga inom närområdet Utgång A2 frånkopplad

12 GG7S 9 Tekniska data GIGA48-2PS/SIL2/V4A/US Induktiva givare Made in Germany Produktegenskaper Felsäker induktiv givare Metallgänga M8 x stickkontakt M2 Arbetsområde...8 mm; [nf] ej inbyggbar Överensstämmer med kraven: EN ISO 3849-: 28 Kategori 2 PL d IEC 658: SIL 2 IEC 626: SILcl 2 Applikation Drift typ Kontinuerlig drift (underhållsfri) Elektriska data Elektriskt utförande DC PNP Anslutningsspänning Isolationsmätspänning Strömförbrukning Skyddsklass [V] [V] [ma] 24 DC (9,2...3 DC) 3 < 3 III Polaritetsskyddad ja Inkopplingsfördröjning [s] Utgångar Utgångsfunktion 2 x OSSD (A och A2) Utgångsspänning vid 24 V Kompatibel med EN 63-2 ingångar typ, 2 Spänningsfall Belastningsström [V] [ma] < 2,5; (3 ma) Kortslutningsskyddad Område Arbetsområde [mm]...8 Säkerställt frånkopplingsavstånd s[mm] (ar) 2 Reaktionstider Reaktionstid vid säkerhetsfrågan [ms] Reaktionstid vid nalkande av aktiv [ms] zon (aktiveringstid) Risktid (felreaktionstid) [ms] 2 ifm electronic gmbh Friedrichstraße 4528 Essen GG7S ja 2 Seite von 2

13 GG7S GIGA48-2PS/SIL2/V4A/US Driftförhållanden Applikation Omgivningstemperatur [ C] Temperaturändringshastighet [K/min],5 max. relativ luftfuktighet [%] Lufttryck [kpa] Höjd över NN [m] 2 Joniserande strålning Saltstänk [h] [/h] Klass C enligt EN klimatsäker applikation , för livslängd 87 6 h...4, för användningstid 752 h , under kort tid 5...7, permanent är inte tillåten Kapslingsklass IP 65 / IP 67 Godkännanden / tester EMC IEC Stöttålighet IEC Vibrationstålighet IEC Säkerhetsklassificering Livstid TM (Mission Time) Säkerhetsrelaterad tillförlitlighet PFHd MTTFd [År] 2 Vikt [kg],36 nej 752, (2 år),e-7 DC/CCF/Cat. 87 % / 7 % / 2 Mekaniska data Montering Material hölje Displayer / manöverelement ej inbyggbar syrafast stål (SS 235); PBT Display Gul LED (signal); grön LED (spänning) Induktiva givare Elektrisk anslutning Anslutning Anslutning stickkontakt M2; Guldpläterade stift Tillbehör Tillbehör (bifogas) Anmärkning Anmärkning : säkerhetsrelaterad logikmodul 2 låsmuttrar Om inte annat anges, refererar alla data inom hela temperaturområdet till en referensmätplatta 24x24x mm enligt IEC (FE36 = mjukt stål). Förpackning [Styck] ifm electronic gmbh Friedrichstraße 4528 Essen GG7S Seite 2 von 2 3

14 Felsökning Lysdiodsindikering 8.3 Problem Möjlig orsak Åtgärd Ingen lysdiodsindikering Ingen spänningsförsörjning Slå på spänningen Power-lysdioden blinkar och givaren kopplar inte Givaren kopplar inte, ens efter icke-påverkan och förnyad påverkan Närområde saknas Underspänning Överspänning Givaren befinner sig i säkert läge (logisk ). Orsak: Korskoppling mellan utgångarna A och A2 Korskoppling mellan utgång A2 och spänningsförsörjningen Ett fel har upptäckts i givaren 3-ledardrift: A och A2 ombytta På grund av sin beskaffenhet (material, form, storlek) förskjuter flaggan den aktiva zonen till direkt framför sensorytan Korrigera spänningen ( 9 Tekniska data) Åtgärda korskopplingen Byt ut enheten Anslut L+ från A2 till A Ändra om möjligt material, form eller storlek på flaggan ( 5. Aktiv zon) Underhåll, reparation och avfallshantering Vid korrekt användning krävs inget underhåll. Enheten får endast repareras av tillverkaren. Avfallshantera förbrukade enheter på ett miljöriktigt sätt och i enlighet med lokala föreskrifter. 4

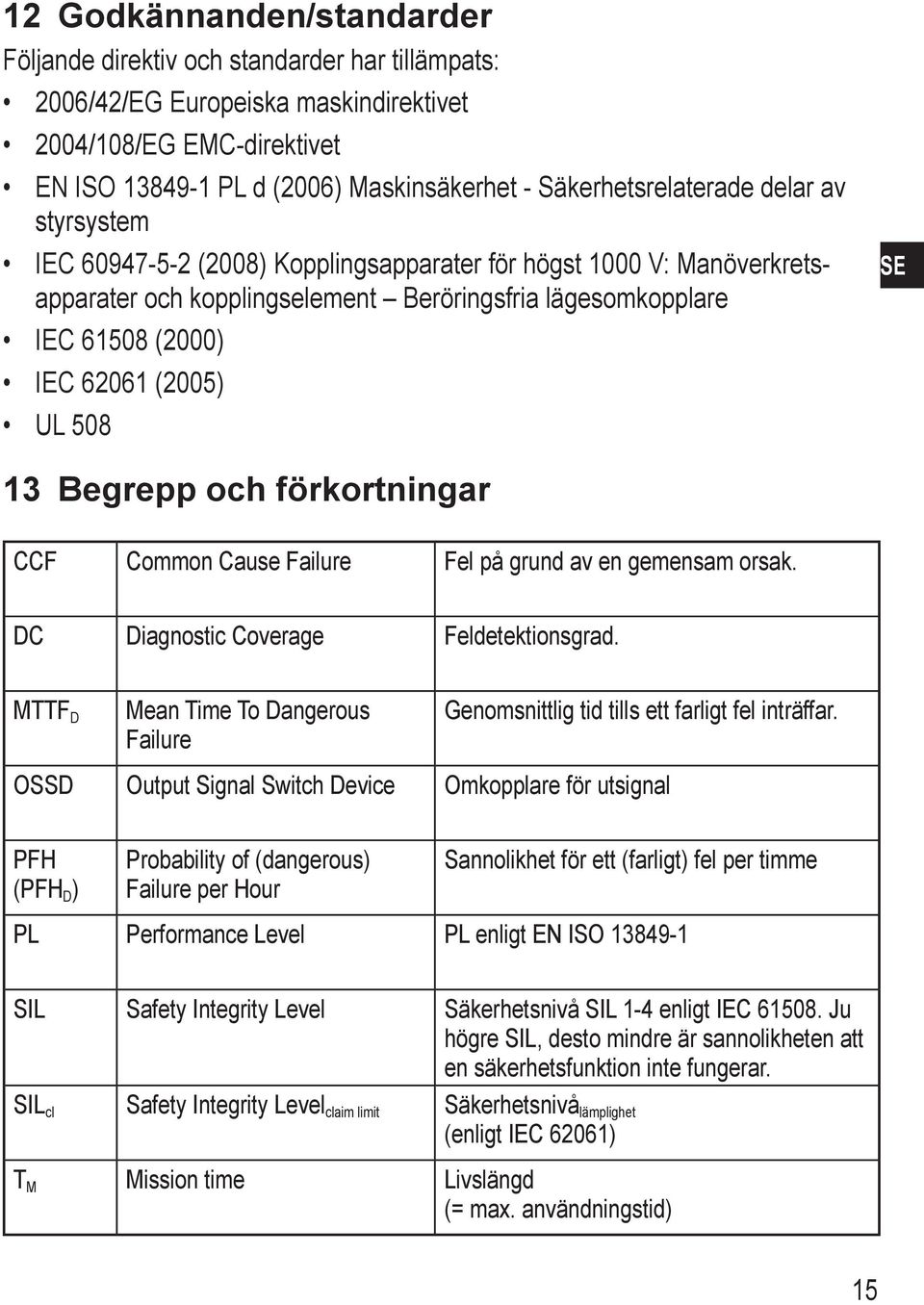

15 2 Godkännanden/standarder Följande direktiv och standarder har tillämpats: 26/42/EG Europeiska maskindirektivet 24/8/EG EMC-direktivet EN ISO PL d (26) Maskinsäkerhet - Säkerhetsrelaterade delar av styrsystem IEC (28) Kopplingsapparater för högst V: Manöverkretsapparater och kopplingselement Beröringsfria lägesomkopplare IEC 658 (2) IEC 626 (25) UL 58 3 Begrepp och förkortningar CCF Common Cause Failure Fel på grund av en gemensam orsak. DC Diagnostic Coverage Feldetektionsgrad. MTTF D Mean Time To Dangerous Failure Genomsnittlig tid tills ett farligt fel inträffar. OSSD Output Signal Switch Device Omkopplare för utsignal PFH (PFH D ) Probability of (dangerous) Failure per Hour Sannolikhet för ett (farligt) fel per timme PL Performance Level PL enligt EN ISO SIL Safety Integrity Level Säkerhetsnivå SIL -4 enligt IEC 658. Ju högre SIL, desto mindre är sannolikheten att en säkerhetsfunktion inte fungerar. SIL cl Safety Integrity Level claim limit Säkerhetsnivå lämplighet (enligt IEC 626) T M Mission time Livslängd (= max. användningstid) 5
