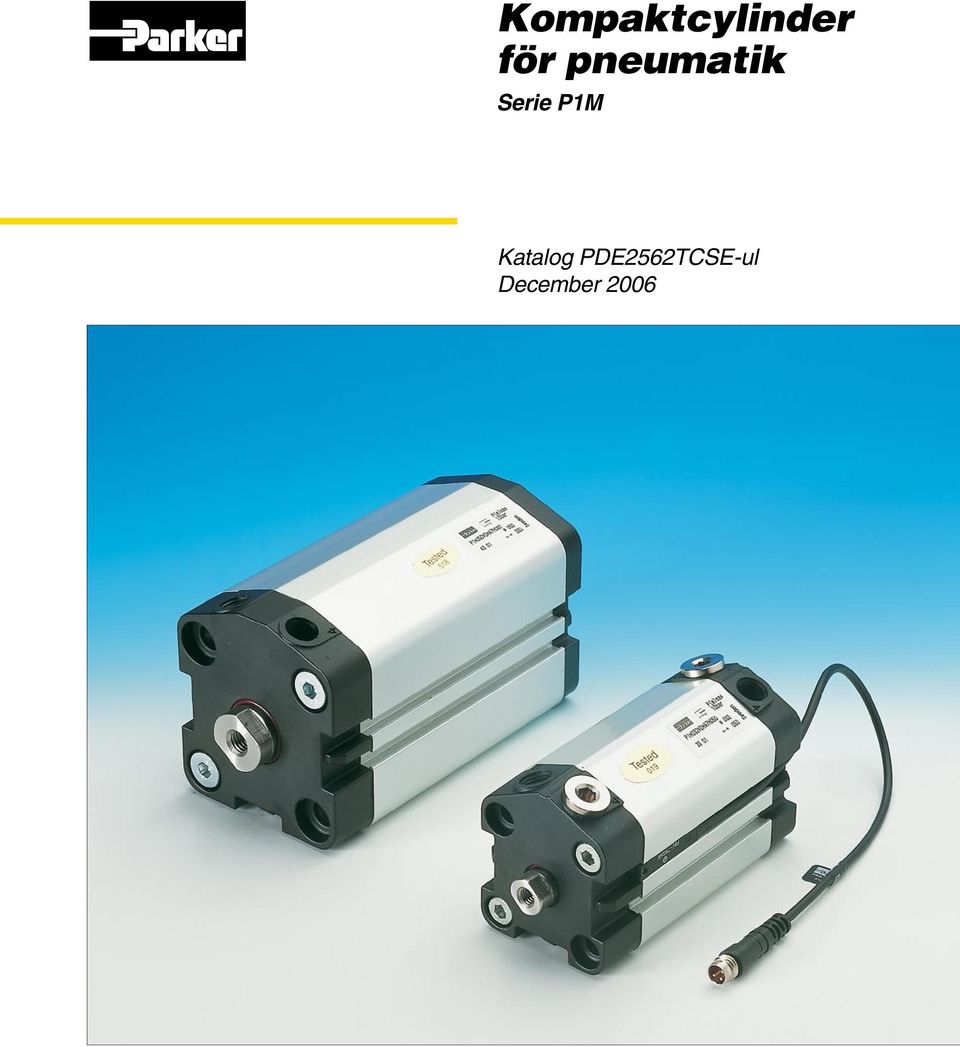

1 Kompaktcylinder för pneumatik Serie P1M Katalog PDE2562TCSE-ul December 2006

2 Egenskaper Tryckluft- Hydraul- Elektrocylinder cylinder mekaniska ställdon Överlastsäker *** *** * Enkelt att begränsa kraften *** *** * Enkelt att variera hastigheten *** *** * Rörelsehastighet *** ** ** Driftsäkerhet *** *** *** Robusthet *** *** * Installationskostnad *** * ** Servicevänlighet *** ** * Säkerhet i fuktig miljö *** *** * Säkerhet i Ex-miljö *** *** * Säkerhetsrisk med elinstallationer *** *** * Risk för oljeläckage *** * *** Renhet, hygien *** ** * Standardiserade inbyggnadsmått *** *** * Livslängd *** *** * Vikt ** *** * Effekt/produktstorlek ** *** * Ljudnivå vid drift ** *** ** Hög kraft jämfört med storlek ** *** * Hydraulaggregat behövs * * *** Positioneringsmöjlighet * *** *** Total energiförbrukning * ** *** Serviceintervall * ** *** Kompressorkapacitet behövs * *** *** Inköpspris * ** *** * = bra, **=medelbra, ***=bäst Viktigt! Före service, tillse att cylindern är avluftat. Koppla bort primärluftslangen för att säkerställa avbrott i lufttillförseln innan cylindern demonteras. OBS! Alla tekniska data i katalogen är endast typdata. Luftkvaliten är avgörande för cylinderns livslängd, se ISO VARNING FELAKTIGT ELLER OLÄMPLIGT VAL OCH OLÄMPLIG ANVÄNDNING AV PRODUKTER OCH/ELLER SYSTEM SOM BESKRIVS HÄRI ELLER AV KRINGUTRUSTNING KAN ORSAKA DÖDSFALL, PERSONSKADA OCH EGENDOMSSKADA. Detta dokument och annan information från Parker Hannifin Corporation, dess dotterbolag och auktoriserade återförsäljare innehåller förslag på produkter och system, för närmare analys av användare med tekniska specialkunskaper. Det är viktigt att du undersöker alla aspekter av din applikation och granskar informationen om produkten eller systemet i denna produktkatalog. Eftersom dessa produkter eller system kan användas i många olika driftsförhållanden och applikationer, är det användarens eget ansvar att genom egen analys och egna tester välja korrekt produkt eller system, som motsvarar alla prestanda- och säkerhetskrav i applikationen. De produkter som beskrivs häri, inklusive, dock utan att begränsas därtill, produktfunktioner, specifikationer, konstruktioner, tillgänglighet och prissättning kan när som helst komma att ändras av Parker Hannifin Corporation eller dess dotterbolag, utan föregående meddelande därom. FÖRSÄLJNINGSVILLKOR De produkter som beskrivs i det här dokumentet finns för försäljning hos Parker Hannifin Corporation, dess dotterbolag eller auktoriserade återförsäljare. Försäljningsavtal som ingås med Parker omfattas av de föreskrifter som anges i Parkers standardförsäljningsvillkor, som finns tillgänglig på begäran.

3 Innehåll Sida Allmän information krafter...6 Huvuddata: P1M...7 Materialspecifikation...7 Dämpdiagram...7 Guide för val av lämplig rördiameter...8 Ventilserier och deras aktuella flöden i Nl/minut...9 dimensioner, Beställningsnyckel...14 Standardslaglängder...14 Beställningsnr standardslagländer, dubbelverkande Beställningsnr standardslagländer, enkelverkande...17 fästen Sensorer Sensorer för speciella applikationer Anslutningskablar med en kontakt...31 Hankontakter för anslutningskablar...31 Färdiga skarvkablar med dubbla kontakter...31 Anslutningsblock Valvetronic Tätningssatser smörjfett till P1M

4 Portvariant G och J, dimension Ø mm, levereras med pluggade, alternativa anslutningar. Ren yttre design. Flexibel placering av anslutningsportar. Integrerade T-spår för sensor. Integrerade luftkanaler. Hålbild enligt VDMA för Fast anslagsdämpning. Magnetkolv som standard. Livsmedelsanpassat fett Kompaktcylinder Parker Pneumatics mångsidiga kompaktcylinderserie med unika möjligheter till placering av anslutningsportar, integrerade T-spår för sensorer och en av marknadens kortaste inbyggnadslängder är lämplig för ett stort antal applikationer. Programmet omfattar 10 cylinderdiametrar, Ø12 - Ø100 mm, med slaglängder från 5 till 500 mm. I likhet med andra Parker-cylindrar är kompaktcylindern initialsmord med ett livsmedelsanpassat, giftfritt fett (USDA). De extremt små inbyggnadsmåtten har möjliggjorts genom en helt ny konstruktionsprincip. Integrerade kanaler i mantelröret förmedlar tryckluften till den ena eller andra gaveln. Anslutningsportarna kan därför anpassas till kundens behov, i främre och/eller i bakre gaveln. Portvarianterna G och J, dimension Ø mm, levereras dessutom med pluggade, alternativa anslutningar som medger valfri anslutning. De flexibla portplaceringarna, tillsammans med urvalet av monteringsalternativ, gör det möjligt att använda cylinderserien i en mängd olika applikationer. Speciellt lämplig är den i applikationer med begränsade inbyggnadsutrymmen, t ex förpacknings- eller elektronikindustrin. Tillvalsmöjligheter Utöver basutförandet med rostfri kolvstång, magnetkolv och fast anslagsdämpning erbjuder cylinderserien ett flertal tillvalsmöjligheter som standard. Tillvalsmöjligheter såsom: enkelverkande cylinder med fjäderretur i + eller riktning, genomgående och genomgående hålad kolvstång, in- eller utvändig kolvstångsgänga samt högtemperaturutförande. Sensorer och tillbehör P1M-serien är försedd med unika, i mantelröret, integrerade T-spår för sensorer. T-spåren gör det möjligt att snabbt och lätt montera beröringsfria sensorer utan att cylinderns inbyggnadsmått ökar. Dubbla T-spår på tre sidor tillåter gruppering av sensorer. Hålbilden för montering, liksom för alla fästen i det kompletta beslagsprogrammet, överensstämmer med VDMA-standard. 4

5 Fast anslagsdämpning Anslagsdämpning i Polyuretan som standard. Ren yttre formgivning gavlarna har inga fickor eller andra godsursparningar som samlar smuts eller vätska. Rengöringen blir både enkel och effektiv. Flexibel portplacering P1M finns med ett flertal olika portplaceringar. Båda portarna i främre gaveln (H)vilket ger en extremt kort inbyggnad, båda portarna i bakre gaveln (J), eller en port i främre och en i bakre gaveln (G) som en konventionell cylinder. Portvarianterna G och J dimension Ø mm, levereras dessutom med pluggade, alternativa anslutningar i både framoch bakgaveln som medger valfri anslutning. Beröringsfri avkänning Alla cylindrar i standardutförande är försedda med magnetkolv för beröringsfri avkänning. Sensorerna är av tungelementtyp eller elektronisk typ. De levereras med ingjuten anslutningskabel eller för anslutning med kontaktdon. Komplett beslagsprogram Ett komplett program av beslag finns som tillbehör. Varianter Förutom grundutföranden finns P1M-serien i ett flertal standardvarianter för att uppfylla ytterligare krav på funktions- och miljöanpassning: Cylindrar med specialslaglängder Cylindrar med förlängd kolvstång Cylindrar med utvändig kolvstångsgänga Cylindrar med genomgående kolvstång Cylindrar med genomgående hålad kolvstång Enkelverkande cylindrar med fjäderretur Cylindrar med axiell anslutning Cylindrar i högtemperaturutförande för temperaturområde -10 C till +150 C (ej magnetkolv, ej anslagsdämpning) Dubbelverkande, anslutningar i främre och bakre gavel, anslutningsposition G Dubbelverkande, båda anslutningar i främre gaveln, anslutningsposition H Dubbelverkande, båda anslutningar i bakre gaveln, anslutningsposition J Enkelverkande Genomgående kolvstång Genomgående hålad kolvstång Utvändig kolvstångsgänga 5

6 krafter, dubbelverkande varianter Cyl. dia./ Slag Kolvarea Max teoretisk kraft i N (bar) Kolvst. mm cm 2 1,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 9,0 10,0 12/6 + 1, , /8 + 2, , /10 + 3, , /10 + 4, , /12 + 8, , / , , / , , / , , / , , / , , = Utgående slag - = Inåtgående slag Observera! En cylinders teoretiska kraft bör vara % större än den kraft som behövs krafter Värdena för cylinderkrafter är teoretiska och bör reduceras allt efter arbetsförhållandena. - Teoretisk cylinderkraft - Teoretisk cylinderkraft beteckning vid 6 bar beteckning vid 6 bar plusslag minusslag plusslag minusslag Nmax Nmin Nmax Nmin Nmax Nmin Nmax Nmin Enkelverkande, fjäder för slag Enkelverkande, fjäder för +slag P1M012VR A P1M012VE A P1M012VR A P1M012VE A P1M016VR A P1M016VR A P1M020VR A P1M020VR A P1M025VR A P1M025VR A P1M032VR A P1M032VR A P1M040VR A P1M040VR A P1M050VR A P1M050VR A P1M063VR A P1M063VR A P1M080VR A P1M080VR A P1M100VR A P1M100VR A P1M016VE A P1M016VE A P1M020VE A P1M020VE A P1M025VE A P1M025VE A P1M032VE A P1M032VE A P1M040VE A P1M040VE A P1M050VE A P1M050VE A P1M063VE A P1M063VE A P1M080VE A P1M080VE A P1M100VE A P1M100VE A

7 Huvuddata: P1M - Kolvstång Total massa Rörlig massa Luftför- Anslutn-. beteckning dia. area dia. area gänga gänga vid tillägg vid tillägg bruk- gänga (inv.) (utv.) 0 mm per 10 mm 0 mm per 10 mm ning slagl. slagl. slagl. slagl. mm cm 2 mm cm 2 kg kg kg kg liter P1M ,13 6 0,28 M3 M6 0,060 0,016 0,010 0,002 0,0139 1) M5 P1M ,01 8 0,50 M4 M6 0,090 0,022 0,015 0,004 0,0246 1) M5 P1M , ,78 M5 M8 0,150 0,032 0,025 0,006 0,0385 1) M5 P1M , ,78 M6 M10x1,25 0,170 0,034 0,030 0,006 0,0633 1) M5 P1M ,0 12 1,1 M6 M10x1,25 0,260 0,044 0,050 0,009 0,1050 1) G1/8 P1M ,6 16 2,0 M6 M12x1,25 0,370 0,060 0,090 0,016 0,1620 1) G1/8 P1M ,6 20 3,1 M8 M16x1,5 0,570 0,085 0,140 0,025 0,2530 1) G1/8 P1M ,2 20 3,1 M8 M16x1,5 0,860 0,098 0,220 0,025 0,4140 1) G1/8 P1M ,3 25 4,9 M10 M20x1,5 1,460 0,146 0,380 0,039 0,6690 1) G1/4 P1M ,5 25 4,9 M12 M20x1,5 2,390 0,155 0,650 0,039 1,0430 1) G1/4 1)Fri luftförbrukning per 10 mm slaglängd för ett dubbelslag vid 6 bar Materialspecifikation Kolvstång Rostfritt stål, SS2346 Kolvstångstätning Polyuretan Kolvstångslagring, Ø12-20 samt Ø Flerskikts PTFE/stål Kolvstångslagring,Ø25-63 POM Gavlar Eloxerad aluminium Gavelskruvar Förzinkat stål O-ring, inre Nitrilgummi, NBR Mantelrör Eloxerad aluminium Kolv Aluminium Kolvtätning Nitrilgummi, NBR Kolvlager UHMWPE-plast Magnet Plastbundet magnetiskt material Anslagsdämpning Polyuretan Returfjäder Rostskyddat stål Dämpdiagram Vid dimensionering med avseende på cylinderns dämpförmåga används nedanstående figur Den maximala dämpförmågan som framgår av figuren förutsätter följande: - Liten last, dvs litet tryckfall över kolven - Jämviktshastighet Lasten är summan av inre och yttre friktion samt eventuella gravitationskrafter. Vid hög relativ belastning rekommenderas att vid given hastighet, massan minskas med en faktor 2,5, eller vid given massa att hastigheten minskas med en faktor 1,5. Fast anslagsdämpning Hastighet [m/s] Varianter: Högtemperaturutförande, typ G Kolvstångstätning Fluorgummi, FPM Kolvtätning Fluorgummi, FPM O-ring Fluorgummi, FPM 1,20 1,00 0,90 0,80 0,70 0,60 0, Övriga data Arbetstryck max 10 bar Arbetstemperatur max +80 C min 20 C Högtemperaturutförande max +150 C min 10 C Initialsmord, behöver normalt inte tillsatssmörjas. Påbörjad tillsatssmörjning bör dock fortsätta. 0,40 0,30 0,25 0,20 0, ,04 0,06 0,1 0,15 0,2 0,3 0,4 0,6 0,8 1,0 1, Massa [kg] Arbetsmedia, luftkvalitet Arbetsmedia Torr, filtrerad tryckluft enl. ISO klass Rekommenderad luftkvalitet för cylindrar För att erhålla bästa tänkbara livslängd och minsta möjliga driftstörningar bör ISO kvalitetsklass användas. Detta innebär 5 µm filter (standardfilter), daggpunkt +3 ºC vid inomhusdrift (vid utomhusdrift skall en lägre daggpunkt väljas) och oljekoncentration 1,0 mg olja/m³, vilket en standardkompressor försedd med ett standardfilter ger. ISO kvalitetsklasser Kvalitets- Max föroreningar Vatten Olja klass partikel- max kon- max. tryck- max konstorlek centration daggpunkt centration (µm) (mg/m³) ( C) (mg/m³) 1 0,1 0,1-70 0, , , , ,

8 Guide för val av lämplig rördiameter Valet av rördimension sker ofta erfarenhetsmässigt, utan större försök till optimering. Ofta är resultatet fullt acceptabelt, även om såväl tryckluftsförbrukning som cylinderhastighet inte är optimal. I vissa fall är det dock god ekonomi att göra en överslagsberäkning för att komma så nära idealfallet som möjligt. Grundprincipen är följande: 1. Primärledningen till arbetsventilen kan gärna vara överdimensionerad. Detta innebär ingen extra luftförbrukning och kostar därmed inte något extra i drift. 2. Rören mellan ventil och cylinder optimeras däremot enligt principen att en liten diameter stryper, och begränsar därmed cylinderhastigheten, medan en onödigt stor diameter ger en dödvolym som kostar i luftförbrukning och uppfyllnadstid. Följande förutsättning gäller: belastningen ca 50% av teoretiska kraften (= normal belastning) En lägre belastning ger högre cylinderhastighet och vice versa. Rördiametern väljes som funktion av cylinderdiameter, önskad cylinderhastighet samt rörlängd mellan ventil och cylinder. I de fall man vill utnyttja ventilens flödeskapacitet maximalt samt erhålla maximal hastighet, bör rören väljas så att de minst motsvarar den ekvivalenta strypdiametern (se beskrivning nedan) för att röret inte skall reducera totalflödet. Det innebär att ett kort rör skall ha minst den ekvivalenta strypdiametern. Vid längre rör bör rör väljas enligt nedan. Raka instickskopplingar väljes för högsta flöde (Vinkel- och banjokopplingar ger strypning). 3 Ø200 Ø160 Ø125 Ø [mm] Ekvivalent strypdiameter 1) Rör Øy/Øi [mm] /16 /15 /14 /13 /12 14/11 12/10 Flöde Qn [Nl/min] Ø / Ø80 Ø63 Ø50 Ø40 Ø32 Ø25 Ø20 Ø16 Ø /6 6/4 5/3 4/2, ,2 0,5 0,8 1,1 1, hastighet [m/s] 4 Rörlängd [m] 1) Ekvivalent strypdiameter är en lång strypning (t ex ett rör) eller en serie strypningar (t ex genom en ventil) omräknade till en kort strypning som ger motsvarande flöde. Ej att förväxla med den genomloppsdiameter som i bland anges för ventiler. I värdet för genomloppsdiametern tas normalt ingen hänsyn till att en ventil innehåller en serie strypningar. 2) Qn är ett mått på ventilens flödeskapacitet med flöde i liter per minut (l/min) vid 6 bar(e) matningstryck och 1 bar tryckfall över ventilen. 8

9 Exempel 1 : vilken rördiameter skall väljas? En Ø50-cylinder skall köras med 0,5 m/s. Rörlängden mellan ventil och cylinder är 2 m. I diagrammet följer vi linjen från Ø50 till 0,5 m/s och får en ekvivalent strypningsdiameter se 1) föregående sida av ca Ø4 mm. Vi går vidare ut till höger i diagrammet och möter linjen för 2 m rör mellan kurvorna för 4 mm (6/4-rör) och 6 mm (8/6-rör). Detta innebär att 6/4-rör stryper hastigheten, medan 8/6-rör är något stor. Vi väljer 8/6-rör och en ventil med min Qn = 500 Nl/min för att få full cylinderhastighet. Exempel 2 : vilken cylinderhastighet erhålles? En Ø80-cylinder skall användas och är ansluten med 8 m 12/10-rör till en ventil med Qn ca 1200 Nl/min. Vilken cylinderhastighet kommer vi att få? I diagrammet följer vi linjen från 8 m rörlängd upp till kurvan för 12/10-rör. Därifrån går vi horisontellt till kurvan för Ø80-cylindern. Vi finner att hastigheten kommer att bli ca 0,5 m/s. Exempel 3 : Vad är rörets minimala innerdiameter och maximala längd? För en applikation skall en cylinder Ø125 användas. Max kolvhastighet är 0.5 m/s. n skall styras med en ventil som har Qn ca 3200 Nl/min. Vilken rördiameter kan användas och vad är rörets maximala längd. Vi refererar till diagrammet på motstående sida. Vi börjar vid Ø125-cylindern på diagrammets vänstra sida och följer linjen tills den når linjen för cylinderhastighet 0.5 m/s. Härifrån drar vi en horisontell linje i diagrammet. Denna linje visar att vi behöver en ekvivalent strypdiameter på ca 10 mm. Genom att följa denna linje horisontelt kommer vi att korsa några få rördiametrar. Dessa rördiametrar (diagrammets högra sida) visar oss den minsta innerdiametern i kombination med max rörlängd (nederst på diagrammet). Exempel: Innerdiameter ett: Om ett rör (14/11) används är rörets maximala längd 0.7 meter. Innerdiameter två: Om ett rör (-/13) används är rörets maximala längd 3.7 meter. Innerdiameter tre: Om ett rör (-/14) används är rörets maximala längd 6 meter. Ventilserier och deras aktuella flöden i Nl/minut Ventilserier Qn i Nl/min Valvetronic Solstar 33 Interface PS1 100 Adex A Moduflex storlek 1, (2 x 3/2) 220 Valvetronic PVL-B 5/3 stängd, 6 mm instick 290 Moduflex storlek 1, (4/2) 320 B43 Manuella och mekaniska 340 Valvetronic PVL-B 2 x 3/2, 6 mm instick 350 Valvetronic PVL-B 5/3 stängd, G1/8 370 Isomax kompakt DX Valvetronic PVL-B 2 x 3/2 G1/8 440 Valvetronic PVL-B 5/2, 6 mm instick 450 Valvetronic PVL-B 5/3 avluftad, 6mm instick 450 Moduflex storlek 2, (2 x 3/2) 450 Flowstar P2V-A 520 Valvetronic PVL-B 5/3 avluftad G1/8 540 Valvetronic PVL-B 5/2, G1/8 540 Valvetronic PVL-C 2 x 3/2, 8 mm instick 540 Adex A Valvetronic PVL-C 2 x 3/2 G1/8 570 Isomax kompakt DX Valvetronic PVL-C 5/3 stängd, 8 mm instick 700 Valvetronic PVL-C 5/3 avluftad G1/4 700 Viking P2L-A 760 B3-serien 780 Valvetronic PVL-C 5/3 stängd, G1/4 780 Moduflex storlek 2, (4/2) 800 Valvetronic PVL-C 5/2, 8 mm instick 840 Valvetronic PVL-C 5/3 avluftad, 8 mm instick 840 Valvetronic PVL-C 5/2, G1/4 840 Viking P2L-B 1020 Flowstar P2V-B 1090 ISOMAX DX B53 Manuella och mekaniska 1160 B4-serien 1170 Avstängningsventiler VE22/ ISOMAX DX Viking P2L-D 2880 ISOMAX DX Avstängningsventiler VE42/ Avstängningsventiler VE82/ Exempel 4 : Vilken rördimension och cylinderhastighet erhålles med given cylinder och ventil? För en applikation skall en cylinder Ø40 och en ventil med Qn=800 Nl/min användas. Avståndet mellan cylinder och ventil är i det här exemplet satt till 5 m. Rördimension: Vilken rördiameter måste väljas för att erhålla max cylinderhastighet? Starta vid rörlängd 5 m och gå upp till linjen för 800 Nl/min. Välj närmast större rördiameter, i detta fall väljes Ø10/8 mm. hastighet: Vilken maxhastighet erhåller cylindern? Följ linjen för 800 Nl/min till vänster tills den möter linjen för cylinder Ø40 mm. I detta fall ehålles en hastighet strax över 1,1 m/s. 9

10 Dimensioner, Dubbelverkande standardcylindrar CAD-ritningar på Internet På vår hemsida, finns AirCad Drawing Library med 2D- och 3D-ritningar för huvudversionerna. Anslutningsposition G, J Anslutningsposition H ØR1 RT ØR3 ØR1 RT ØR4 I 9 HL HL I 91 BG BG1 ØR2 I 9 BG HL HL BG2 ØR2 I92 Anslutningsposition G PM EE Anslutningsposition H PM Anslutningsposition J EE SW KF Djup AF SW KF Djup AF EE SW KF Djup AF I 12 I 8 + slagl. ZJ + slagl. PL I 12 I 82 + slagl. ZJ 2 + slagl. I 12 I 8 + slagl. ZJ + slagl. PL Dimensioner - AF BG BG1 BG2 EE HL I8 I9* I12 I82 I91* I92* KF beteckning mm mm mm mm mm mm mm mm mm mm mm P1M ,5 20,5 15,5 M ,0 3,5 3,0 35,0 3,5 3,5 M3 P1M ,0 21,0 15,5 M ,5 5,5 3,0 36,5 3,0 4,0 M4 P1M ,5 27,0 22,0 M ,5 10,5 4,0 37,5 5,0 4,5 M5 P1M ,5 29,0 23,0 M ,5 4,1 4,0 38,5 4,1 5,0 M6 P1M ,5 39,0 31,0 G1/ ,0 4,5 5,0 41,0 4,5 4,0 M6 P1M ,5 39,5 31,0 G1/ ,5 7,2 5,5 42,5 5,2 3,5 M6 P1M ,5 40,5 34,5 G1/ ,0 5,2 5,5 44,5 5,2 5,0 M8 P1M ,5 40,5 35,0 G1/ ,5 6,5 5,5 50,0 6,5 4,0 M8 P1M ,0 51,0 42,0 G1/ ,5 9,5 6,0 54,5 9,5 8,5 M10 P1M ,0 52,0 43,5 G1/ ,5 9,5 6,0 64,0 9,5 8,5 M12 - PL PM R1* R2 R3* R4* RT SW ZJ ZJ2 beteckning mm mm mm mm mm mm mm mm mm P1M012 5,0 8,0 6,0 3,5 6,0 6,0 M4 5 43,5 38,5 P1M016 5,0 9,0 7,5 3,5 6,0 6,0 M4 7 45,0 40,0 P1M020 5,0 9,0 10,5 5,0 9,0 9,0 M6 9 47,0 42,0 P1M025 7,0 9,0 10,5 5,0 9,0 9,0 M6 9 49,5 43,5 P1M032 8,0 10,5 10,5 5,0 9,5 9,5 M ,0 48,5 P1M040 7,5 9,5 10,5 5,0 10,5 10,5 M ,5 50,5 P1M050 8,0 10,0 14,5 7,0 14,5 11,0 M ,0 52,5 P1M063 8,0 11,0 10,5 7,0 10,5 10,5 M ,5 58,0 P1M080 11,5 11,5 14,0 8,5 14,0 14,0 M ,5 64,5 P1M100 12,0 12,0 14,0 8,5 14,0 14,0 M ,5 76,0 Längdtolerans ±1 mm Slaglängdstolerans +1,5/0 mm 10

11 Dimensioner, Enkelverkande och högtemperaturvarianter CAD-ritningar på Internet På vår hemsida, finns AirCad Drawing Library med 2D- och 3D-ritningar för huvudversionerna. Anslutningsposition G, J Anslutningsposition H ØR1 RT ØR3 ØR1 RT ØR4 I 9 HL HL I 91 BG BG1 ØR2 I 9 BG HL HL BG2 ØR2 I92 Anslutningsposition G PM EE Anslutningsposition H PM Anslutningsposition J EE SW KF Djup AF SW KF Djup AF EE SW KF Djup AF I 12 I 8 + slagl. ZJ + slagl. PL I 12 I 82 + slagl. ZJ 2 + slagl. I 12 I 8 + slagl. ZJ + slagl. PL Dimensioner - AF BG BG1 BG2 EE HL I8 I9* I12 I82 I91* I92* KF beteckning mm mm mm mm mm mm mm mm mm mm mm P1M ,5 20,5 15,5 M ,0 3,5 3,0 35,0 3,5 3,5 M3 P1M ,0 21,0 15,5 M ,5 5,5 3,0 36,5 3,0 4,0 M4 P1M ,5 27,0 22,0 M ,5 10,5 4,0 37,5 5,0 4,5 M5 P1M ,5 29,0 23,0 M ,5 10,5 4,0 38,5 7,0 5,0 M6 P1M ,5 39,0 31,0 G1/ ,0 14,5 5,0 41,0 12,5 4,0 M6 P1M ,5 39,5 31,0 G1/ ,5 14,0 5,5 42,5 12,0 4,0 M6 P1M ,5 40,5 34,5 G1/ ,0 13,0 5,5 44,5 11,0 5,0 M8 P1M ,5 40,5 35,0 G1/ ,5 6,5 5,5 50,0 6,5 6,5 M8 P1M ,0 51,0 42,0 G1/ ,5 9,5 6,0 54,5 9,5 8,5 M10 P1M ,0 52,0 43,5 G1/ ,5 9,5 6,0 64,0 9,5 8,5 M12 - PL PM R1* R2 R3* R4* RT SW ZJ ZJ2 beteckning mm mm mm mm mm mm mm mm mm P1M012 5,0 8,0 6,0 3,5 6,0 6,0 M4 5 43,5 38,5 P1M016 5,0 9,0 7,5 3,5 6,0 6,0 M4 7 45,0 40,0 P1M020 5,0 9,0 10,5 5,0 9,0 9,0 M6 9 47,0 42,0 P1M025 7,0 9,0 10,5 5,0 9,0 9,0 M6 9 49,5 43,5 P1M032 8,0 10,5 10,5 5,0 10,5 10,5 M ,0 48,5 P1M040 7,5 9,5 10,5 5,0 10,5 10,5 M ,5 50,5 P1M050 8,0 10,0 13,5 7,0 13,5 13,5 M ,0 52,5 P1M063 8,0 11,0 10,5 7,0 10,5 10,5 M ,5 58,0 P1M080 11,5 11,5 14,0 8,5 14,0 14,0 M ,5 64,5 P1M100 12,0 12,0 14,0 8,5 14,0 14,0 M ,5 76,0 Längdtolerans ±1 mm Slaglängdstolerans +1,5/0 mm 11

12 Dimensioner CAD-ritningar på Internet På vår hemsida, finns AirCad Drawing Library med 2D- och 3D-ritningar för huvudversionerna. Anslutningsposition G, H, J Dimension Ø12 till Ø50 mm 2 fästhål. EF L L NB NB E3 EG fästhål. E1 fästhål. E2 ØMM R E fästhål. Dimension Ø63 till Ø100 mm 4 fästhål. EF L L NB NB E3 EG E1 E2 ØMM E R Dimensioner - E E1 E2 E3 EE EF EG L MM NB R beteckning mm mm mm mm mm mm mm mm mm P1M ,0 31,0 14,0 - M ,5 15,5 P1M ,5 35,0 16,0 - M ,5 20,0 P1M ,5 42,5 19,5 3,5 M5 7* 4, ,5 25,5 P1M ,5 45,5 21,0 3,5 M5 7* 4, ,5 28,0 P1M ,0 56,0 24,0 3,0 G1/8 14 2, ,5 32,5 P1M ,0 62,5 28,0 3,0 G1/8 14 2, ,5 38,0 P1M ,0 74,5 33,5 3,0 G1/8 14 2, ,5 46,5 P1M ,0 86,0 40,5 2,5 G1/8 14 2, ,5 56,5 P1M ,0 106,5 48,5 2,5 G1/4 17 3, ,5 72,0 P1M ,0 126,5 59,5 2,5 G1/4 17 3, ,5 89,0 * Sexkantskalle 12

13 Dimensioner Cylidervarianter CAD-ritningar på Internet På vår hemsida, finns AirCad Drawing Library med 2D- och 3D-ritningar för huvudversionerna. Kolvstångsgänga 8 (utvändig) SW KK AM I 12 typ K (genomgående kolvstång) typ H (genomgående hålad kolvstång) PM PM PM PM Djup AF EE EE HG SW KF SW HH ØH I 12 I 85 + slagl. ZJ 5 + slagl. I 12 I 85 + slagl. ZJ 5 + slagl. XJ + 2 x slagl. XJ + 2 x slagl. Dimensioner - AF AM H* HG HH I12 I85 KF KK PM SW XJ ZJ5 beteckning mm mm mm mm mm mm mm mm mm mm mm P1M ,0 46,0 M3 M6 8,0 5 54,0 50,0 P1M ,0 47,5 M4 M6 9,0 7 54,5 51,5 P1M M5 4,0 49,5 M5 M8 9,0 9 58,5 54,0 P1M M5 4,0 49,5 M6 M10X1,25 9,0 9 60,0 55,0 P1M G1/8 5,0 51,5 M6 M10X1,25 10, ,5 59,5 P1M G1/8 5,5 52,5 M6 M12X1,25 9, ,0 60,5 P1M G1/8 5,5 53,0 M8 M16X1,5 10, ,0 61,0 P1M G1/8 5,5 58,5 M8 M16X1,5 11, ,0 66,5 P1M G1/4 6,0 63,5 M10 M20X1,5 11, ,0 73,5 P1M G1/4 6,0 72,5 M12 M20X1,5 12, ,0 84,5 * Mått H enast för cylindertyp H Längdtolerans ±1 mm Slaglängdstolerans +1,5/0 mm 13

14 Beställningsnyckel P 1 M V D M A 7 H Ø mm typ/funktion D K H R E Dubbelverkande Dubbelverkande, genomg. kolvst. Dubbelverkande, genomg. hålad kolvst., Max sl. 125 mm (End. inv. kolstångsgänga) Enkelverkande, fjäder för slag (End. anslutningsposition G) Enkelverkande, fjäder för +slag (End. anslutningsposition G) Tätningsmaterial/Magnet M G Kolvstångsgänga 7 Invändig 8 Utvändig Standardtätningar -20 C till +80 C Högtemperatur -10 C till +150 C Ej magnetkolv Slaglängd i mm T ex 025 = 25 mm För standard- och maxslaglängder se tabell nedan. Anslutningsposition H G J Båda i främre gavel Främre och bakre gavel Båda i bakre gavel Standardslaglängder Standardslaglängder i mm enligt ISO Specialslaglängder upp till: se gula fält i figur nedan - - = Standardslaglängd (mm) = Specialslaglängd (mm) beteckning diameter Dubbelverkande P1M012VD 12 P1M016VD 16 P1M020VD 20 P1M025VD 25 P1M032VD 32 P1M040VD 40 P1M050VD 50 P1M063VD 63 P1M080VD 80 P1M100VD 100 Enkelverkande, fjäder för slag P1M012VR 12 P1M016VR 16 P1M020VR 20 P1M025VR 25 P1M032VR 32 P1M040VR 40 P1M050VR 50 P1M063VR 63 P1M080VR 80 P1M100VR 100 Enkelverkande, fjäder för +slag P1M012VE 12 P1M016VE 16 P1M020VE 20 P1M025VE 25 P1M032VE 32 P1M040VE 40 P1M050VE 50 P1M063VE 63 P1M080VE 80 P1M100VE 100 Anslutningsvarianter P1M cylindrar med diametrar 25 till 100 mm med anslutningsposition G och J är utrustade med 4 portar, två i framgaveln och två i bakgaveln. Två pluggar har sedan monterats så att anslutningsposition G eller J erhållits. Detta ger samtliga användare möjlighet att när som helst fritt flytta dessa pluggar för att skapa några av följande anslutningsvarianter: En port vardera fram och bak, utförande G En port vardera fram och bak där pluggarna sitter monterat spegelvänt mot utförande G Båda portarna bak, utförande J Båda portarna fram (OBS! Detta ger något längre inbyggnadsmått än variant H som har extremt kort inbyggnadslängd) 14

15 Dubbelverkande Anslutningar i främre och bakre gavel, invändig kolvstångsgänga Ø12 och Ø16 är tvåports varianter, övriga är 4 ports med två pluggar. Se även anslutningsvarianter på föregående sida Cyl diam Slagl. Beställn.-nr mm mm 12 5 P1M012VDMA7G005 Ansl M5 10 P1M012VDMA7G P1M012VDMA7G P1M012VDMA7G P1M012VDMA7G P1M012VDMA7G P1M012VDMA7G P1M012VDMA7G P1M012VDMA7G P1M012VDMA7G P1M016VDMA7G005 Ansl M5 10 P1M016VDMA7G P1M016VDMA7G P1M016VDMA7G P1M016VDMA7G P1M016VDMA7G P1M016VDMA7G P1M016VDMA7G P1M016VDMA7G P1M016VDMA7G P1M020VDMA7G005 Ansl M5 10 P1M020VDMA7G P1M020VDMA7G P1M020VDMA7G P1M020VDMA7G P1M020VDMA7G P1M020VDMA7G P1M020VDMA7G P1M020VDMA7G P1M020VDMA7G P1M025VDMA7G005 Ansl M5 10 P1M025VDMA7G P1M025VDMA7G P1M025VDMA7G P1M025VDMA7G P1M025VDMA7G P1M025VDMA7G P1M025VDMA7G P1M025VDMA7G P1M025VDMA7G P1M032VDMA7G005 Ansl G1/8 10 P1M032VDMA7G P1M032VDMA7G P1M032VDMA7G P1M032VDMA7G P1M032VDMA7G P1M032VDMA7G P1M032VDMA7G P1M032VDMA7G P1M032VDMA7G P1M032VDMA7G P1M032VDMA7G P1M040VDMA7G005 Ansl G1/8 10 P1M040VDMA7G P1M040VDMA7G P1M040VDMA7G P1M040VDMA7G P1M040VDMA7G P1M040VDMA7G P1M040VDMA7G P1M040VDMA7G P1M040VDMA7G P1M040VDMA7G P1M040VDMA7G320 Cyl diam Slagl. Beställn.-nr mm mm 50 5 P1M050VDMA7G005 Ansl G1/8 10 P1M050VDMA7G P1M050VDMA7G P1M050VDMA7G P1M050VDMA7G P1M050VDMA7G P1M050VDMA7G P1M050VDMA7G P1M050VDMA7G P1M050VDMA7G P1M050VDMA7G P1M050VDMA7G P1M063VDMA7G005 Ansl G1/8 10 P1M063VDMA7G P1M063VDMA7G P1M063VDMA7G P1M063VDMA7G P1M063VDMA7G P1M063VDMA7G P1M063VDMA7G P1M063VDMA7G P1M063VDMA7G P1M063VDMA7G P1M063VDMA7G P1M063VDMA7G P1M063VDMA7G P1M080VDMA7G005 Ansl G1/4 10 P1M080VDMA7G P1M080VDMA7G P1M080VDMA7G P1M080VDMA7G P1M080VDMA7G P1M080VDMA7G P1M080VDMA7G P1M080VDMA7G P1M080VDMA7G P1M080VDMA7G P1M080VDMA7G P1M080VDMA7G P1M080VDMA7G P1M063VDMA7G005 Ansl G1/4 10 P1M063VDMA7G P1M063VDMA7G P1M063VDMA7G P1M063VDMA7G P1M063VDMA7G P1M063VDMA7G P1M063VDMA7G P1M063VDMA7G P1M063VDMA7G P1M063VDMA7G P1M063VDMA7G P1M100VDMA7G P1M100VDMA7G500 15

16 Dubbelverkande Båda anslutningar i främre gaveln, invändig kolvstångsgänga Cyl diam Slagl. Beställn.-nr mm mm 12 5 P1M012VDMA7H005 Ansl M5 10 P1M012VDMA7H P1M012VDMA7H P1M012VDMA7H P1M012VDMA7H P1M012VDMA7H P1M012VDMA7H P1M012VDMA7H P1M012VDMA7H P1M012VDMA7H P1M016VDMA7H005 Ansl M5 10 P1M016VDMA7H P1M016VDMA7H P1M016VDMA7H P1M016VDMA7H P1M016VDMA7H P1M016VDMA7H P1M016VDMA7H P1M016VDMA7H P1M016VDMA7H P1M020VDMA7H005 Ansl M5 10 P1M020VDMA7H P1M020VDMA7H P1M020VDMA7H P1M020VDMA7H P1M020VDMA7H P1M020VDMA7H P1M020VDMA7H P1M020VDMA7H P1M020VDMA7H P1M025VDMA7H005 Ansl M5 10 P1M025VDMA7H P1M025VDMA7H P1M025VDMA7H P1M025VDMA7H P1M025VDMA7H P1M025VDMA7H P1M025VDMA7H P1M025VDMA7H P1M025VDMA7H P1M032VDMA7H005 Ansl G1/8 10 P1M032VDMA7H P1M032VDMA7H P1M032VDMA7H P1M032VDMA7H P1M032VDMA7H P1M032VDMA7H P1M032VDMA7H P1M032VDMA7H P1M032VDMA7H P1M032VDMA7H P1M032VDMA7H P1M040VDMA7H005 Ansl G1/8 10 P1M040VDMA7H P1M040VDMA7H P1M040VDMA7H P1M040VDMA7H P1M040VDMA7H P1M040VDMA7H P1M040VDMA7H P1M040VDMA7H P1M040VDMA7H P1M040VDMA7H P1M040VDMA7H320 Cyl diam Slagl. Beställn.-nr mm mm 50 5 P1M050VDMA7H005 Ansl G1/8 10 P1M050VDMA7H P1M050VDMA7H P1M050VDMA7H P1M050VDMA7H P1M050VDMA7H P1M050VDMA7H P1M050VDMA7H P1M050VDMA7H P1M050VDMA7H P1M050VDMA7H P1M050VDMA7H P1M063VDMA7H005 Ansl G1/8 10 P1M063VDMA7H P1M063VDMA7H P1M063VDMA7H P1M063VDMA7H P1M063VDMA7H P1M063VDMA7H P1M063VDMA7H P1M063VDMA7H P1M063VDMA7H P1M063VDMA7H P1M063VDMA7H P1M063VDMA7H P1M063VDMA7H P1M080VDMA7H005 Ansl G1/4 10 P1M080VDMA7H P1M080VDMA7H P1M080VDMA7H P1M080VDMA7H P1M080VDMA7H P1M080VDMA7H P1M080VDMA7H P1M080VDMA7H P1M080VDMA7H P1M080VDMA7H P1M080VDMA7H P1M080VDMA7H P1M080VDMA7H P1M063VDMA7H005 Ansl G1/4 10 P1M063VDMA7H P1M063VDMA7H P1M063VDMA7H P1M063VDMA7H P1M063VDMA7H P1M063VDMA7H P1M063VDMA7H P1M063VDMA7H P1M063VDMA7H P1M063VDMA7H P1M063VDMA7H P1M100VDMA7H P1M100VDMA7H500 16

17 Enkelverkande Fjäder för minusslag, invändig kolvstångsgänga Cyl diam Slagl. Beställn.-nr mm mm 12 5 P1M012VRMA7G005 Ansl M5 10 P1M012VRMA7G P1M016VRMA7G005 Ansl M5 10 P1M016VRMA7G P1M020VRMA7G005 Ansl M5 10 P1M020VRMA7G P1M025VRMA7G005 Ansl M5 10 P1M025VRMA7G P1M032VRMA7G005 Ansl G1/8 10 P1M032VRMA7G P1M040VRMA7G005 Ansl G1/8 10 P1M040VRMA7G P1M050VRMA7G005 Ansl G1/8 10 P1M050VRMA7G P1M063VRMA7G005 Ansl G1/8 10 P1M063VRMA7G P1M080VRMA7G005 Ansl G1/4 10 P1M080VRMA7G P1M063VRMA7G005 Ansl G1/4 10 P1M063VRMA7G010 17

18 Fästen 12 0,08 P1M-4DMB 16 0,10 P1M-4FMB 20 0,16 P1M-4HMB 25 0,20 P1M-4JMB 32 0,23 P1C-4KMB 40 0,28 P1C-4LMB 50 0,53 P1C-4MMB 63 0,71 P1C-4NMB 80 1,59 P1C-4PMB 100 2,19 P1C-4QMB I R I ØFB I fästen Typ Beskrivning Vikt Beställn.-nr. Ø mm kg Flänsfäste MF1/MF2 Avsett för fast infästning av cylindern. Flänsfästet kan monteras på främre eller bakre gaveln. Material: Flänsfäste, ytbehandlat stål, svart Fästskruvar enligt DIN 6912, elförzinkat stål 8.8 Levereras komplett med fästskruvar för montering på cylindern. Ø enligt ISO MF1/MF2, VDMA, AFNOR Cyl. d1 FB TG1 E R MF TF UF l1 W ZF* ZB* ZF2* ZB2* Ø H11 H13 JS14 JS14 JS14-0,5 mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm 12 9,0 4,5 15,5 25-5,5 45,0 55 3,0 2,0 44,0 38,5 49,0 43, ,5 4,5 20,0 30-5,5 45,0 55 3,0 2,0 45,5 40,0 50,5 45, ,0 6,6 25,5 39-8,0 50,5 62 4,2 4,5 49,0 41,0 54,0 46, ,0 6,6 28,0 42-8,0 53,0 65 4,2 3,0 51,5 43,5 56,5 49, ,0 7,0 32, ,0 64,0 80 5,0 2,0 58,5 48,5 67,0 57, ,0 9,0 38, ,0 72,0 90 5,0 2,0 60,5 50,5 68,5 58, ,0 9,0 46, ,0 90, ,5 4,0 64,5 52,5 71,0 59, ,0 9,0 56, ,0 100, ,5 4,0 70,0 58,0 75,5 63, ,0 12,0 72, ,0 126, ,0 6,0 80,5 64,5 89,5 73, ,0 14,0 89, ,0 150, ,0 4,0 92,0 76,0 100,5 84,5 S = Slaglängd * ZF, ZB för cylinder med båda anslutningar i främre gaveln (typ H) ZF2, ZB2 för övriga cylindrar (typ G, J, K) UF Ød1 MF TG1 E ZF+S ZF2+S TF ZB+S ZB2+S MF I1 W Fotfäste MS1 Avsett för fast infästning av cylindern. Fotfästet kan monteras på främre och/eller bakre gaveln. Material: Fotfäste: Cyl.-dim. Ø12 till Ø 25 elförzinkat stål Cyl.-dim. Ø32 till Ø 100 ytbehandlat stål, svart Fästskuvar: enligt DIN 912, elförzinkat stål 8.8 Levereras parvis och med fästskruvar för montering på cylindern. 12 0,02* P1M-4DMF 16 0,02* P1M-4FMF 20 0,04* P1M-4HMF 25 0,05* P1M-4JMF 32 0,06* P1C-4KMZ 40 0,08* P1C-4LMZ 50 0,16* P1C-4MMZ 63 0,25* P1C-4NMF 80 0,50* P1C-4PMF 100 0,85* P1C-4QMF * Vikt per styck Ø enligt ISO MS1, VDMA, AFNOR Cyl. AB TG1 E TR AO AU AH l7 AT l9 I8 SA* SA2* Ø H14 JS14 JS15 JS14 mm mm mm mm mm mm mm mm mm mm mm mm mm mm 12 4,5 15, ,5 8, , ,0 56,0 16 4,5 20, ,0 8, , ,5 57,5 20 6,6 25, ,5 9, ,0 3, ,5 64,5 25 6,6 28, ,5 10, ,0 3, ,5 65,5 32 7,0 32, ,0 24, ,5 8, ,5 97,0 40 9,0 38, ,0 28, ,0 8, ,5 106,5 50 9,0 46, ,0 32, ,5 10, ,5 115,0 63 9,0 56, ,0 32, ,0 5,5 27,5-114,0 119, ,0 72, ,0 41, ,0 6,5 40,5-136,5 145, ,0 89, ,0 41, ,0 6,5 43,5-146,0 154,5 S = Slaglängd Ø12 - Ø50 Ø63 - Ø100 AH AT TR TGI E I 8 7 AH AT AB TR TGI E SA+S SA2+S 9 AU 7 AO * SA för cylinder med båda anslutningar i främre gaveln (typ H) * SA2 för övriga cylindrar (typ G, J, K) 18

19 Fästen fästen Typ Beskrivning Vikt Beställn.-nr. Ø mm kg Lagerbock med stel lagring Avsedd för ledbar infästning av cylindern. Lagerbocken kan kombineras med svängfäste MP2. Material: Lagerbock, ytbehandlad aluminium, svart Lagring, sintrad oljebronsbussning 32 0,06 P1C-4KMD 40 0,08 P1C-4LMD 50 0,15 P1C-4MMD 63 0,20 P1C-4NMD 80 0,33 P1C-4PMD 100 0,49 P1C-4QMD EM R1 G1 ØCK ØS5 CA Ø enligt CETOP RP 107 P, VDMA, AFNOR K1 K2 H6 G2 G3 Cyl. CK S5 K1 K2 G1 G2 EM G3 CA H6 R1 Ø H9 H13 JS14 JS14 JS14 JS15 mm mm mm mm mm mm mm mm mm mm mm mm , , , , , , , , , , , , Svängfäste MP2 Avsett för ledbar infästning av cylindern. Svängfäste MP2 kan kombineras med svängfäste MP4. Material: Svängfäste: ytbehandlad aluminium, svart Axel: ythärdat stål Låsringar enligt DIN 471: fjäderstål Fästskruvar enligt DIN 912: elförzinkat stål 8.8 Levereras komplett med fästskruvar för montering på cylindern 12 0,02 P1M-4DMT 16 0,03 P1M-4FMT 20 0,05 P1M-4HMT 25 0,06 P1M-4JMT 32 0,08 P1C-4KMT 40 0,11 P1C-4LMT 50 0,14 P1C-4MMT 63 0,29 P1C-4NMT 80 0,36 P1C-4PMT 100 0,64 P1C-4QMT Ø enligt ISO MP2, VDMA, AFNOR Cyl. E UB CB FL L l2 CD MR XD* XD2* Ø h14 H14 ±0,2 H9 mm mm mm mm mm mm mm mm mm mm mm 12 27,0 10 5, ,5 57, ,5 12 6, ,0 60, ,5 16 8, ,0 65, , , ,5 69, , , , ,5 79, , , , ,5 83, , , , ,5 86, , , , ,0 95, , , , ,5 109, , , , ,0 125,5 S = Slaglängd * XD för cylinder med båda anslutningar i främre gaveln (typ H) XD2 för övriga cylindrar (typ G, J, K) L ØCD MR UB CB E I2 FL XD+S XD2+S 19

20 Fästen fästen Typ Beskrivning Vikt Beställn.-nr. Ø mm kg Svängfäste MP4 Avsett för ledbar infästning av cylindern. Svängfäste MP4 kan kombineras med svängfäste MP2. Material: Svängfäste, ytbehandlad aluminium, svart Fästskruvar enligt DIN 912, elförzinkat stål 8.8 Levereras komplett med fästskruvar för montering på cylindern. 12 0,02 P1M-4DME 16 0,03 P1M-4FME 20 0,05 P1M-4HME 25 0,07 P1M-4JME 32 0,09 P1C-4KME 40 0,13 P1C-4LME 50 0,17 P1C-4MME 63 0,36 P1C-4NME 80 0,46 P1C-4PME 100 0,83 P1C-4QME Ø enligt ISO MP4, VDMA, AFNOR Cyl. E EW FL L l2 CD MR XD* XD2* Ø ±0,2 H9 mm mm mm mm mm mm mm mm mm mm 12 27,0 4, ,5 57, ,5 6, ,0 60, ,5 7, ,0 65, ,0 9, ,5 69, ,0 26, , ,5 79, ,0 28, , ,5 83, ,0 32, , ,5 86, ,0 40, , ,0 95, ,0 50, , ,5 109, ,0 60, , ,0 125,5 S = Slaglängd L ØCD MR EW E I2 FL XD+S XD2+S * XD för cylinder med båda anslutningar i främre gaveln (typ H) XD2 för övriga cylindrar (typ G, J, K) Svängfäste GA Avsett för ledbar infästning av cylindern. Svängfäste GA kan kombineras med lagerbock med länklager, kulledsfäste och kulledsöra. Material: Svängfäste: aluminium, svart Axel: ythärdat stål Låspinne: fjäderstål Låsring enligt DIN 471: fjäderstål Fästskruvar enligt DIN 912: elförzinkat stål ,22 P1C-4KMCA 40 0,29 P1C-4LMCA 50 0,48 P1C-4MMCA 63 0,68 P1C-4NMCA 80 1,39 P1C-4PMCA 100 2,04 P1C-4QMCA B2 B1 Levereras komplett med fästskruvar för montering på cylindern. B3 T E Enligt VDMA, AFNOR L1 ØCN FL L2 Cyl. E B2 B1 T B3 R2 L1 FL l2 L CN R1 XD* XD2* Ø d12 H14 ±0,2 F7 mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm , ,5 22 5, ,5 79, , ,0 25 5, ,5 83, , ,0 27 6, ,5 86, , ,0 32 6, ,0 95, , , , ,5 109, , , , ,0 125,5 S = Slaglängd * XD för cylinder med båda anslutningar i främre gaveln (typ H) XD2 för övriga cylindrar (typ G, J, K) R1 L R2 XD+S XD2+S Rostfri axelsats GA Material: Axel: rostfritt stål Låspinne: rostfritt stål Låsring enligt DIN 471: rostfritt stål 32 0, , , , , ,

21 Fästen fästen Typ Beskrivning Vikt Beställn.-nr. Ø mm kg Lagerbock med länklager Avsedd att användas tillsammans med svängfäste GA. Material: Lagerbock, ytbehandlat stål, svart Länklager enligt DIN 648K, härdat stål 32 0,18 P1C-4KMA 40 0,25 P1C-4LMA 50 0,47 P1C-4MMA 63 0,57 P1C-4NMA 80 1,05 P1C-4PMA 100 1,42 P1C-4QMA Enligt VDMA, AFNOR Cyl. CN S5 K1 K2 EU G1 G2 EN G3 CH H6 ER Z Ø H7 H13 JS14 JS14 JS14 JS15 mm mm mm mm mm mm mm mm mm mm mm mm mm Z Z EN EU ER K1 K2 ØS5 CH H6 G1 G2 G3 ØCN , , , , , , , , , , , , Kulledsfäste Avsett att användas tillsammans med svängfäste GA. Material: Fäste: Ytbehandlad aluminium, svart Länklager enligt DIN 648K: härdat stål Levereras komplett med fästskruvar för montering på cylindern. 32 0,20 P1C-4KMSA 40 0,30 P1C-4LMSA 50 0,50 P1C-4MMSA 63 0,70 P1C-4NMSA 80 1,20 P1C-4PMSA 100 1,60 P1C-4QMSA Enligt VDMA, AFNOR Cyl. E B1 B2 EN R1 R2 FL l2 L CN XD* XD2* Z Ø H7 mm mm mm mm mm mm mm mm mm mm mm mm mm , , ,5 79, , , ,5 83, , , ,5 86, , , ,0 95, , , ,5 109, , , ,0 125,5 4 S=Slaglängd * XD för cylinder med båda anslutningar i främre gaveln (typ H) XD2 för övriga cylindrar (typ G, J, K) Z Z ØCN R1 B2 B1 EN E FL L2 L R2 XD+S XD2+S 21

22 Fästen fästen Typ Beskrivning Vikt Beställn.-nr. Ø mm kg Montagesats Montagesats för gavel mot gavelmonterade cylindrar, så kallade 3- eller 4-lägescylindrar. Material: Fäste, aluminium Fästskruvar, elförzinkat stål, ,060 P1E-6KB0 40 0,078 P1E-6LB0 50 0,162 P1E-6MB0 63 0,194 P1E-6NB0 80 0,450 P1E-6PB ,672 P1E-6QB0 MF A Cyl.- E TG ØFB MF A ØBA dia. mm mm mm mm mm mm mm ,5 6, ,0 6, ,5 8, ,5 8, ,0 10, ,0 10, E TG TG E ØBA ØFB 22

23 Fästen fästen Typ Beskrivning Vikt Beställn.-nr. Ø mm kg Kulledsöra Kulledsöra för ledbar infästning av cylindern. Kulledsörat kan kombineras med svängfäste GA. Underhållsfritt. Material: Kulledsöra: förzinkat stål Länklager enligt DIN 648K: härdat stål 12 0,03 P1A-4DRS 16 0,03 P1A-4DRS 20 0,05 P1A-4HRS 25 0,08 P1A-4JRS 32 0,08 P1C-4KRS 40 0,12 P1C-4LRS 50 0,25 P1C-4MRS 63 0,25 P1C-4MRS 80 0,46 P1C-4PRS 100 0,46 P1C-4PRS Rostfritt kulledsöra Rostfritt kulledsöra för ledbar infästning av cylindern. Kulledsörat kan kombineras med svängfäste GA. Underhållsfritt. Material: Kulledsöra: rostfritt stål Länklager enligt DIN 648K: rostfritt stål Använd rostfri mutter (se sida 25) tillsammans med rostfritt kulledsöra. 12 0,03 P1S-4DRT 16 0,03 P1S-4DRT 20 0,05 P1S-4HRT 25 0,08 P1S-4JRT 32 0,08 P1S-4JRT 40 0,12 P1S-4LRT 50 0,25 P1S-4MRT 63 0,25 P1S-4MRT 80 0,46 P1S-4PRT 100 0,46 P1S-4PRT Enligt ISO 8139 Cyl. A B B CE CN EN ER KK LE M N O Z Ø min max H9 h12 min mm mm mm mm mm mm mm mm mm mm mm mm M6 10 3,2 10 6, M6 10 3,2 10 6, M8 12 4,0 13 9, M10X1, , , M10x1, , , M12x1, , , M16x1,5 22 8, , M16x1,5 22 8, , M20x1, , , M20x1, , ,0 15 N ØCN ER M KK B A CE Z LE Z O EN OBS! Gäller endast cylindrar med utvändig kolvstångsgänga 23

24 Fästen fästen Typ Beskrivning Vikt Beställn.-nr. Ø mm kg Gaffelfäste Gaffelfäste för ledbar infästning av cylindern. Material: Gaffelfäste, clip: förzinkat stål Axel: härdat stål 12 0,02 P1A-4DRC 16 0,02 P1A-4DRC 20 0,05 P1A-4HRC 25 0,09 P1A-4JRC 32 0,09 P1C-4KRC 40 0,15 P1C-4LRC 50 0,35 P1C-4MRC 63 0,35 P1C-4MRC 80 0,75 P1C-4PRC 100 0,75 P1C-4PRC Rostfritt gaffelfäste Rostfritt gaffelfäste för ledbar infästning av cylindern. Material: Gaffelfäste: rostfritt stål Axel: rostfritt stål Låsringar enligt DIN 471: rostfritt stål Använd rostfri mutter (se sida 25) tillsammans med rostfritt gaffelfäste. 12 0,02 P1S-4DRD 16 0,02 P1S-4DRD 20 0,05 P1S-4HRD 25 0,09 P1S-4JRD 32 0,09 P1S-4JRD 40 0,15 P1S-4LRD 50 0,35 P1S-4MRD 63 0,35 P1S-4MRD 80 0,75 P1S-4PRD 100 0,75 P1S-4PRD Enligt ISO 8140 Cyl. A B B CE CK CL CM ER KK LE M O Ø min max h11/e9 mm mm mm mm mm mm mm mm mm mm mm mm M6 12 3,2 17, M6 12 3,2 17, M8 16 4,0 22, M10X1, ,0 28, M10x1, ,0 28, M12x1, ,0 32, M16x1,5 32 8,0 41, M16x1,5 32 8,0 41, M20x1, ,0 50, M20x1, ,0 50,0 M KK B ØCK CM ER CL O A LE CE OBS! Gäller endast cylindrar med utvändig kolvstångsgänga 24

25 Fästen fästen Typ Beskrivning Vikt Beställn.-nr. Ø mm kg Flexokoppling Flexokoppling för flexibel infästning av kolvstång. Flexokopplingen är avsedd att ta upp axiella vinkelfel inom ±4. Material: Flexokoppling, muttrar, förzinkat stål Kullänk, härdat stål Levereras komplett med förzinkade ställmuttrar. 32 0,21 P1C-4KRF 40 0,22 P1C-4LRF 50 0,67 P1C-4MRF 63 0,67 P1C-4MRF 80 0,72 P1C-4PRF 100 0,72 P1C-4PRF ER EN EO EP EQ Z DL Z M EH EI EL B EK M DL Cyl. B B DL EH EI EK EL EN EO EP EQ M Z Ø min max mm mm mm mm mm mm mm mm mm mm mm mm M10x1, M12x1, M16x1, M16x1, M20x1, M20x1, OBS! Gäller endast cylindrar med utvändig kolvstångsgänga Ställmutter Avsedd för fast infästning av tillbehör på kolvstången. Material: Förzinkat stål Cylindrar med utvändig kolvstångsgänga levereras med ställmutter i förzinkat stål. 12 0, , , , , , , , , , Rostfri ställmutter Enligt DIN 439 B Avsedd för fast infästning av tillbehör på kolvstången. Material: Rostfritt stål, A2 Cyl. d M S Ø mm mm mm 12 M6 3, M6 3, M8 4, M10x1,25 5, M10x1,25 5, M12x1,25 6, M16x1,5 8, M16x1,5 8, M20x1,5 10, M20x1,5 10, , , , , , , , , , , S d OBS! Gäller endast cylindrar med utvändig kolvstångsgänga M 25

26 Sensorer Vår globala serie av sensorer Denna sensorserie används eller kommer att användas på alla förekommande serier i vårt globala produktprogram med cylindrar/arbetsenheter. Sensorerna har små inbyggnadsmått och passar antingen i spår gjorda i mantelprofil eller som i detta fall spänns de fast runt cylinderröret med hjälp av ett specialfäste. Välj mellan elektroniska eller reed-sensorer med flera kabellängder utrustade med 8 mm eller M12 kontakter Elektroniska sensorer De nya elektroniska sensorerna är av typen Solid State, dvs de saknar helt rörliga delar. De är försedda med kortslutningsoch transientskydd som standard. Den inbyggda elektroniken gör sensorerna lämpliga för applikationer med hög till- och frånslagsfrekvens, samt med krav på mycket lång livslängd. Reed-sensorer Sensorerna baseras på beprövade tungelement, som ger säker funktion i en mångfald av applikationer. Enkel montering, skyddad inbyggnad på cylindern och tydlig, gul LED-indikering är viktiga fördelar med denna serie sensorer. Tekniska data Konstruktion GMR (Giant Magnetic Resistance) magneto-resistiv funktion Montering Från sidan ned i sensorspår s.k. drop-in Utgång PNP, normalt öppen (finns även i utförande NPN mot förfrågan) Spänningsområde V DC V DC ATEX-sensor Rippel max 10% Spänningsfall max 2,5 V Belastningsström max 100 ma Egenförbrukning max 10 ma Aktiveringssträcka min 9 mm Hysteres max 1,5 mm Repeternoggrannhet max 0,2 mm Till- och frånslagsfrekvens max 5 khz Tillslagstid max 2 ms Frånslagstid max 2 ms Skyddsklass IP 68 (EN 60529) Temperaturområde 25 C till +75 C 20 C till +45 C ATEX-sensor Indikering LED, gul Material, sensorhus PA 12 Material, skruv Rostfritt stål Kabel PVC eller PUR 3x0.25 mm 2 se respektive beställningsnr. Tekniska data Konstruktion Tungelement s.k. Reed-element Montering Från sidan ned i sensorspår s.k. drop-in Utgång Normalt öppen, alt. normalt stängd Spänningsområde V AC/DC resp V AC/DC V AC/DC Belastningsström max 500 ma för sensor V resp. max 100 ma för sensor V max 30 ma för sensor V Brytförmåga (resistiv) max 6 W/VA Aktiveringssträcka min 9 mm Hysteres max 1,5 mm Repeternoggrannhet 0,2 mm Till- och frånslagsfrekvens max 400 Hz Tillslagstid max 1,5 ms Frånslagstid max 0,5 ms Skyddsklass IP 68 (EN 60529) Temperaturområde 25 C till +75 C Indikering LED, gul Material, sensorhus PA12 Material, skruv Rostfritt stål Kabel PVC eller PUR 3x0.14 mm 2 se respektive beställningsnr. 26
