Ett modulärt, flexibelt och kompakt ventilsystem

Transkript

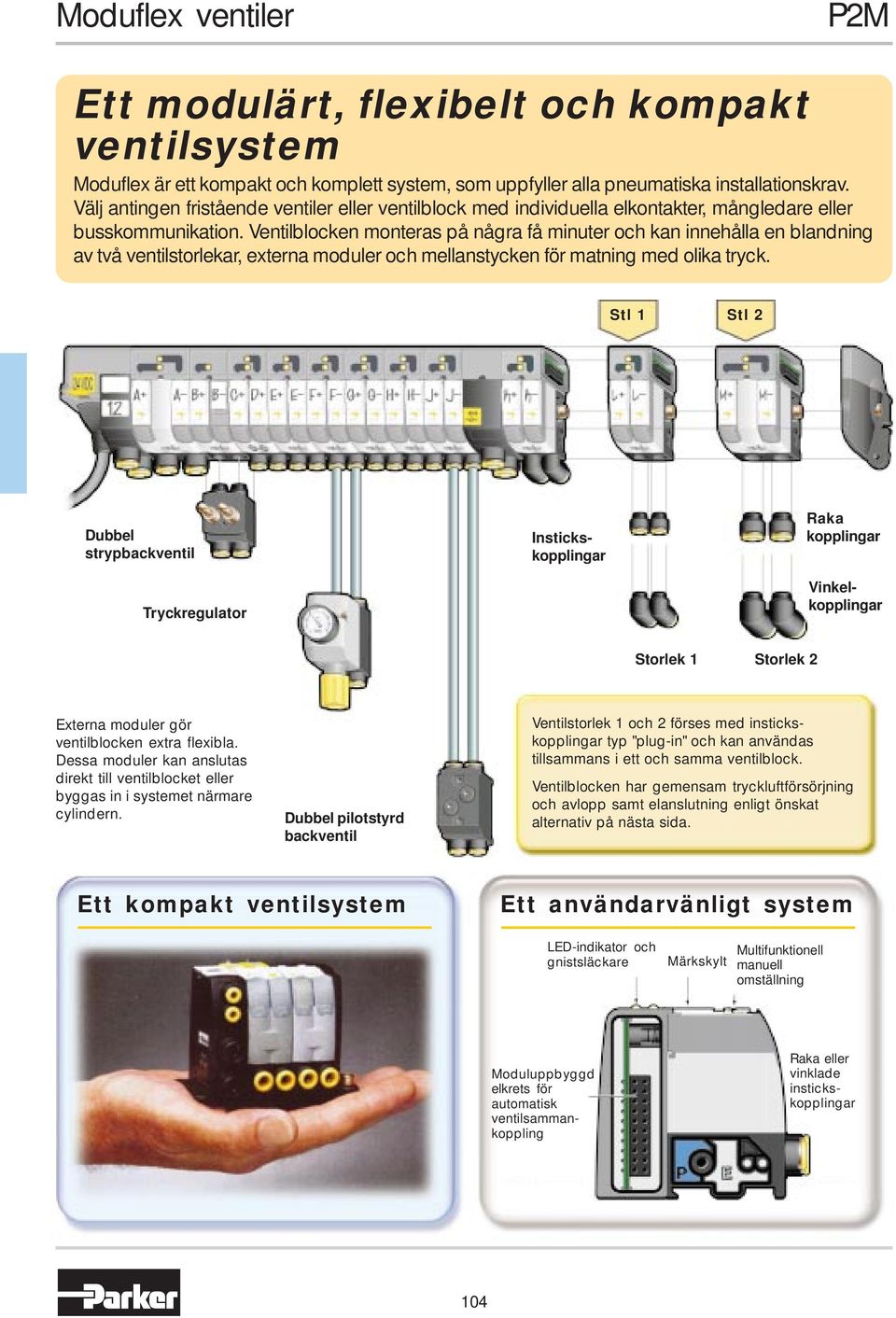

1 Ett modulärt, flexibelt och kompakt ventilsystem Moduflex är ett kompakt och komplett system, som uppfyller alla pneumatiska installationskrav. Välj antingen fristående ventiler eller ventilblock med individuella elkontakter, mångledare eller busskommunikation. Ventilblocken monteras på några få minuter och kan innehålla en blandning av två ventilstorlekar, externa moduler och mellanstycken för matning med olika tryck. Stl 1 Stl Dubbel strypbackventil Tryckregulator Raka kopplingar Instickskopplingar Vinkelkopplingar Storlek 1 Storlek Externa moduler gör ventilblocken extra flexibla. Dessa moduler kan anslutas direkt till ventilblocket eller byggas in i systemet närmare cylindern. Dubbel pilotstyrd backventil Ventilstorlek 1 och förses med instickskopplingar typ "plug-in" och kan användas tillsammans i ett och samma ventilblock. Ventilblocken har gemensam tryckluftförsörjning och avlopp samt elanslutning enligt önskat alternativ på nästa sida. Ett kompakt ventilsystem Ett användarvänligt system LED-indikator och gnistsläckare Märkskylt Multifunktionell manuell omställning Moduluppbyggd elkrets för automatisk ventilsammankoppling Raka eller vinklade instickskopplingar 104

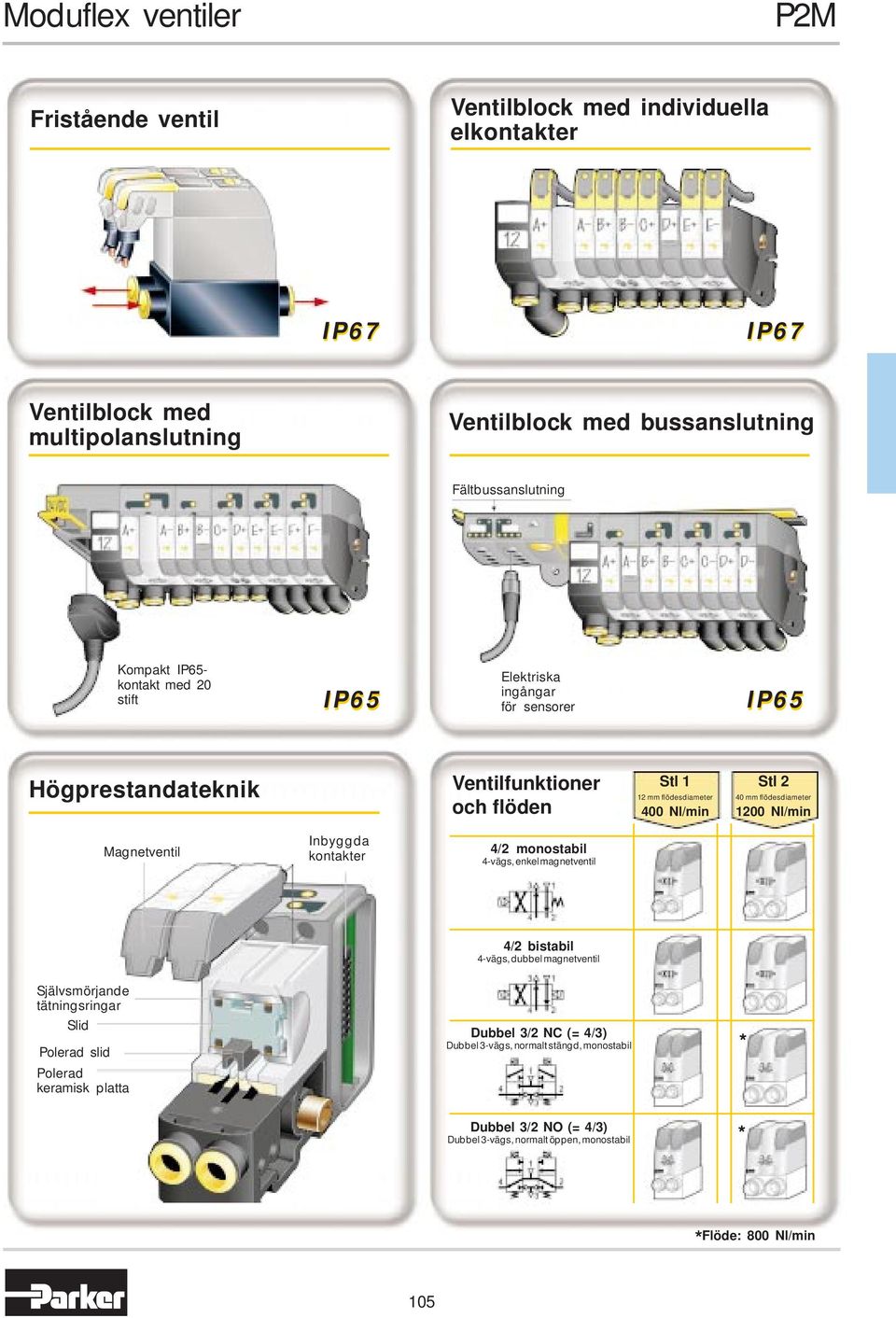

2 Fristående ventil Ventilblock med individuella elkontakter IP67 IP67 Ventilblock med multipolanslutning Ventilblock med bussanslutning Fältbussanslutning Kompakt IP65- kontakt med 0 stift IP65 Elektriska ingångar för sensorer IP65 Högprestandateknik Ventilfunktioner och flöden Stl 1 1 mm flödesdiameter 400 Nl/min Stl 40 mm flödesdiameter 100 Nl/min Magnetventil Inbyggda kontakter 4/ monostabil 4-vägs, enkel magnetventil 4/ bistabil 4-vägs, dubbel magnetventil Självsmörjande tätningsringar Slid Polerad slid Polerad keramisk platta Dubbel 3/ NC (= 4/3) Dubbel 3-vägs, normalt stängd, monostabil Dubbel 3/ NO (= 4/3) Dubbel 3-vägs, normalt öppen, monostabil * * * Flöde: 800 Nl/min 105

3 Högt flöde, kompakt storlek Blandbara ventilstorlekar Fristående ventiler eller ventilblock med alternativa elanslutningar Inbyggd väljare för intern eller extern matning och avlopp av pilotluft Externa moduler som tillbehör Instickskopplingar Monterbar på DIN-skena Tekniska data Arbetstryck: -0.9 till 8 bar Pilottryck: 3 till 8 bar* Arbetstemperatur: -15 till +60 C Skyddsklass individuella kontakter: IP67 NEMA4 Skyddsklass multipolkontakt: IP65 Spänning: 4 V DC Serie : Storlek 1 Storlek Flöde (Qn): 318 Nl/min 800 Nl/min Flöde (Qmax): 400 Nl/min 100 Nl/min** Flöde mätt på ventil monterad i ventilblock. * : vid arbetstryck under 3 bar används extern pilotförsörjning. **: x 3/ = 800 Nl/min Basmodul* Storlek 1 4/ monostabil 4/ bistabil 3/ NC + NC 3/ NO + NO 3/ NC + NO 3/ NC 4/3 Avluftat mittläge = dubbla 3/ NC + NC utan avloppsbackventiler multipolkontakt Symbol Storlek Beställn. nr. 1 1V4ESCV 1 1V4EECV 1 1VDEECV 1 1VCEECV 1 1VEEECV 1 1V3ESCV 1 1VGEECV Stl individuella elkontakter Beställn. nr. 1 1T4ESC 1 1T4EEC 1 1TDEEC 1 1TCEEC 1 1TEEEC 1 1T3ESC 1 1TGEEC För fristående ventiler Stl Beställn. nr. 1 1S4ESC 1 1S4EEC 1 1SDEEC 1 1SCEEC 1 1SEEEC 1 1S3ESC 1 1SGEEC Basmodul* Storlek 4/ monostabil 4/ bistabil 3/ NC + NC 3/ NO + NO multipolkontakt Symbol Storlek Beställn. nr. V4ESCV V4EECV VDEECV VCEECV 3/ NC + NO 3/ NC VEEECV V3ESCV TEEEC T3ESC 4/3 Avluftat mittläge = dubbla 3/ NC + NC utan avloppsbackventiler VGEECV TGEEC * Utan anslutningar. För elkontakter och pneumatiska instickskopplingar se sidan 108. Stl individuella elkontakter Beställn. nr. T4ESC T4EEC TDEEC TCEEC För fristående ventiler Stl Beställn. nr. S4ESC S4EEC SDEEC SCEEC SEEEC S3ESC SGEEC 106

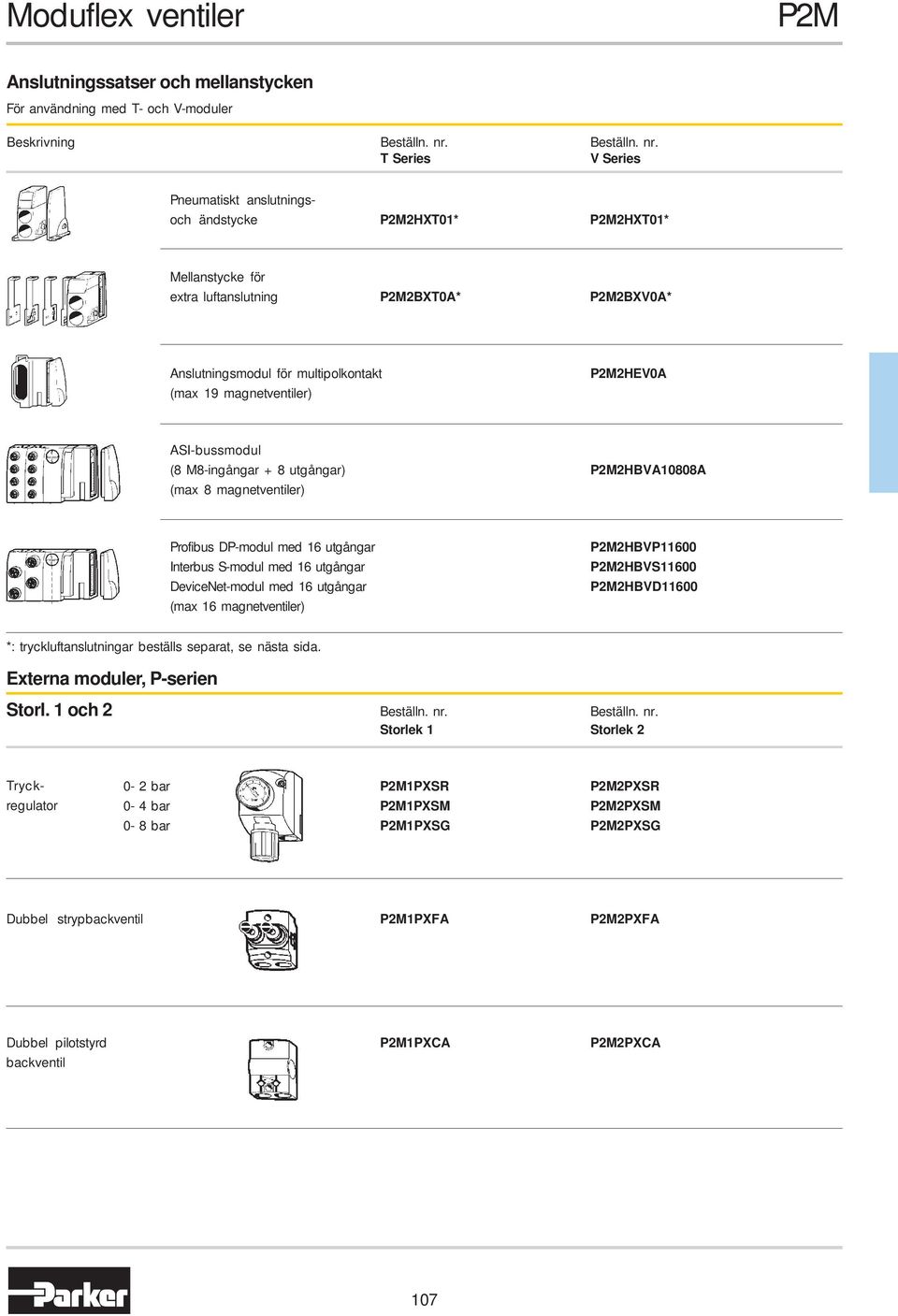

4 Anslutningssatser och mellanstycken För användning med T- och V-moduler Beskrivning Beställn. nr. Beställn. nr. T Series V Series Pneumatiskt anslutningsoch ändstycke HXT01* HXT01* Mellanstycke för extra luftanslutning BXT0A* BXV0A* Anslutningsmodul för multipolkontakt (max 19 magnetventiler) HEV0A ASI-bussmodul (8 M8-ingångar + 8 utgångar) HBVA10808A (max 8 magnetventiler) Profibus DP-modul med 16 utgångar Interbus S-modul med 16 utgångar DeviceNet-modul med 16 utgångar (max 16 magnetventiler) HBVP11600 HBVS11600 HBVD11600 *: tryckluftanslutningar beställs separat, se nästa sida. Externa moduler, P-serien Storl. 1 och Beställn. nr. Beställn. nr. Storlek 1 Storlek Tryckregulator 0- bar 1PXSR PXSR 0-4 bar 1PXSM PXSM 0-8 bar 1PXSG PXSG Dubbel strypbackventil 1PXFA PXFA Dubbel pilotstyrd 1PXCA PXCA backventil 107

5 Instickskopplingar typ "plug-in" och tillbehör För ventilstorlek 1 För ventilstorlek För anslutningssats + mellanstycke Rördiam. Beställn. nr. Beställn. nr. Beställn. nr. Ø 4 mm FMD Ø 6 mm FMD FMD06- Rak instickskoppling Ø 8 mm - FMD08- FMD08- Ø 10 mm - FMD10- FMD10- Ø 1 mm - - FMD1- Ø4mm CMD Ø6mm CMD CMD06- Vinklad instickskoppling Ø8mm - CMD08- CMD08- Ø10mm - CMD10- CMD10- Ø1mm - - CMD1- Ljuddämpare MMDVA1 MMDVA MMDVA Portplugg PMDXX1 PMDXX PMDXX Anslutning med dubbelt snäppfäste HMDXX1 HMDXX - (för anslutning av extern modul direkt på basmodul) skvantitet Artiklarna på denna sida levereras i 10-pack. Vid order ange önskad kvantitet. Ex. önskas 0 st kopplingar - beställ 0 st - levereras i st förpackningar. 108

6 Individuell elkontakt för magnetventil För S- och T-serierna Kabellängd Beställn. nr. Kabelhuvud, M8 + LED + gnistsläckare, skyddsklass IP67 m P8LS08L6C 5 m P8LS08L56C 9 m P8LS08L96C Multipolkontakt med kabel För V-serien Kabellängd Beställn. nr. Mångledarkabel med multipolkontakt med 0 stift, skyddsklass IP65 m P8LMH0MA 5 m P8LMH0M5A 9 m P8LMH0M9A 109
