Stryp- och backventiler Logikventiler Serie 551. Katalogbroschyr

Transkript

1 Stryp- och backventiler Logikventiler Katalogbroschyr

2 2 Stryp- och backventiler Logikventiler 3/2-ventil, Lågtrycksstyrd Qn = l/min 3 3/2-ventil, Qn = 120 l/min 4 3/2-ventil, Bistabil penumatiskt styrd Qn = 120 l/min 5 Luftbehållare Med indikeringsstift För 6 Tryckvakter Justerbar Qn = l/min För 6 Signalavbrytare Qn = 120 l/min För 7 Räknare Qn = 120 l/min För 8 Pneumatisk timer För tillslags- och frånslagsfördröjning Qn = 120 l/min För 9 Singelplatta Anslutningsport: G 1/8 - Ø 4 För 10 Anslutningsplatta för två ventiler Anslutningsport: G 1/8 - Ø 4 För 11 Monteringssats För 12

3 Stryp- och backventiler Logikventiler 3 3/2-ventil, Lågtrycksstyrd Qn = l/min ens oljehalt Tekniska anmärkningar Det minimala styrtrycket får inte underskridas. Det kan leda till felkopplingar och funktionsfel på ventiler! Tryckdaggpunkten måste ligga minst 15 C under omgivnings- och mediumtemperaturen och får vara max. 3 C. ens oljehalt måste vara konstant under hela livslängden. Använd enbart oljor som godkänts av AVENTICS, se kapitlet Teknisk information. Nominellt flöde Qn Arbetstryck Styrtryck min./ max. [l/min] [bar] [bar] [kg] Vikt Fig. Anm. Materialnummer / 10 0,01 / 0,5 0,06 Fig NS / 10 0,01 / 0,5 0,11 Fig. 2 1) NÖ / 10 0,01 / 0,5 0,11 Fig. 2 2) ) Logikfunktion: JA 2) Logikfunktion: EJ (NEJ) Fig. 1 Fig. 2 D551_081_3 D551_082_4

4 4 Stryp- och backventiler Logikventiler 3/2-ventil, Qn = 120 l/min Arbetstryck 1 bar / 10 bar ens oljehalt Logikfunktion Qn Styrtryck min./ max. [l/min] [bar] [kg] Vikt Anm. Materialnummer JA 120 3,2 / 10 0,045 1) EJ (NEJ) 120 3,2 / 10 0,045 2) OCH 120-0, Växelventil (ELLER) 120-0, ) NS 2) NÖ Dimensioner D551_081_2

5 Stryp- och backventiler Logikventiler 5 3/2-ventil, Bistabil penumatiskt styrd Qn = 120 l/min ens oljehalt Tekniska anmärkningar Det minimala styrtrycket får inte underskridas. Det kan leda till felkopplingar och funktionsfel på ventiler! Tryckdaggpunkten måste ligga minst 15 C under omgivnings- och mediumtemperaturen och får vara max. 3 C. ens oljehalt måste vara konstant under hela livslängden. Använd enbart oljor som godkänts av AVENTICS, se kapitlet Teknisk information. Nominellt flöde Qn Arbetstryck Styrtryck Vikt Materialnummer [l/min] [bar] [bar] [kg] / 10 2 / 10 0, Dimensioner D551_083_8

6 6 Stryp- och backventiler Logikventiler Luftbehållare Med indikeringsstift För Typ Behållare Arbetstryck 0 bar - 10 bar ens oljehalt Behållarvolym, filter 18 cm³ Behållare Tätning Vikt [kg] Materialnummer 0, Dimensioner D551_081_1 Tryckvakter Justerbar Qn = l/min För ens oljehalt

7 Stryp- och backventiler Logikventiler 7 Logikfunktion Qn Arbetstryck Styrtryck [l/min] [bar] [bar] [kg] / 10 0,6 / 10 0,115 Fig JA / 10 0,6 / 10 0,165 Fig. 2 1) EJ (NEJ) / 10 0,6 / 10 0,165 Fig. 2 2) ) NS 2) NÖ Fig. 1 Fig. 2 D551_082_6 D551_083_a Signalavbrytare Qn = 120 l/min För ens oljehalt Qn Arbetstryck Vikt [l/min] [bar] [kg] Vikt Fig. Anm. Materialnummer Materialnummer / 10 0,

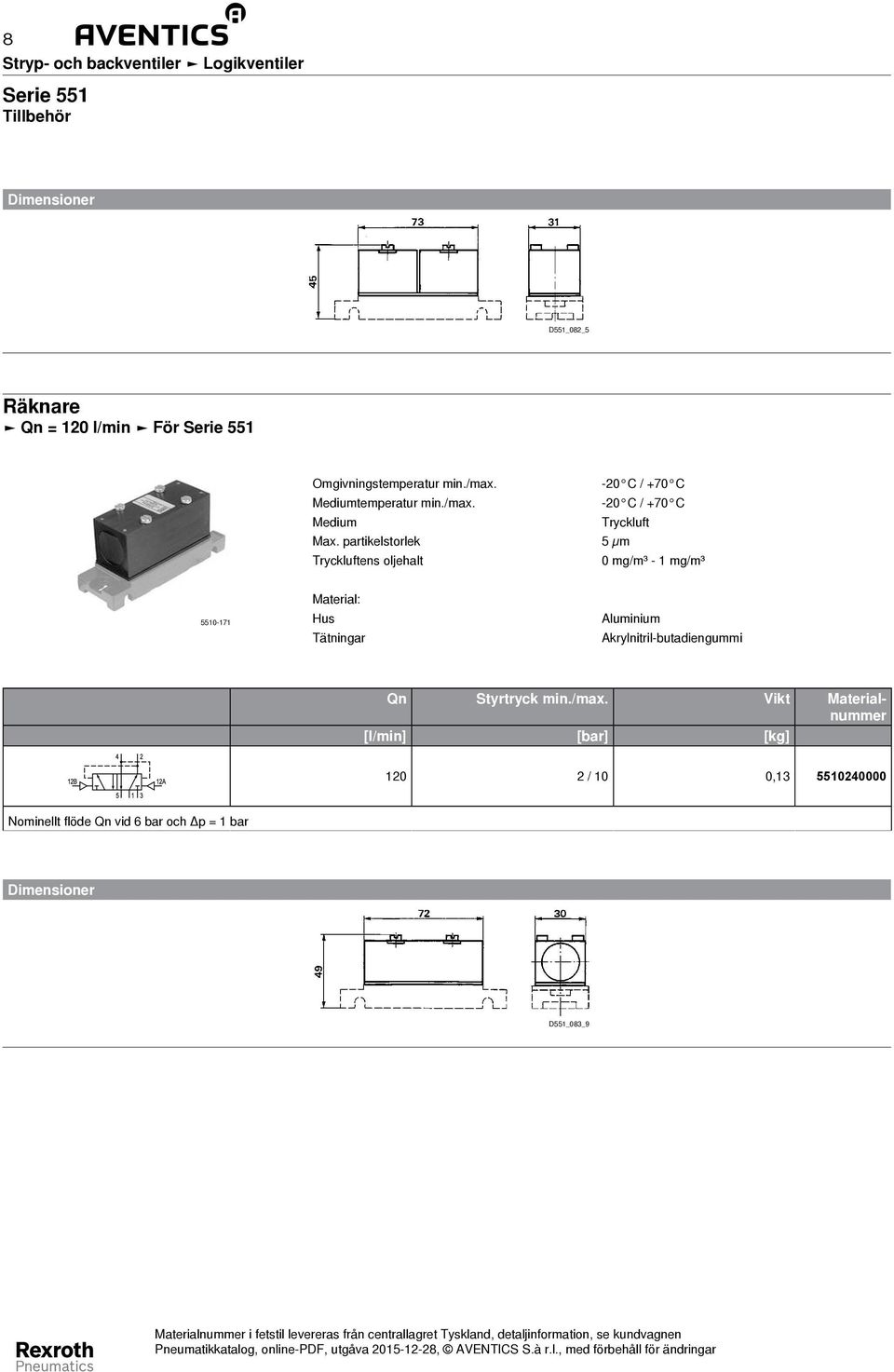

8 8 Stryp- och backventiler Logikventiler Dimensioner D551_082_5 Räknare Qn = 120 l/min För ens oljehalt Aluminium Qn Styrtryck Vikt Materialnummer [l/min] [bar] [kg] / 10 0, Dimensioner D551_083_9

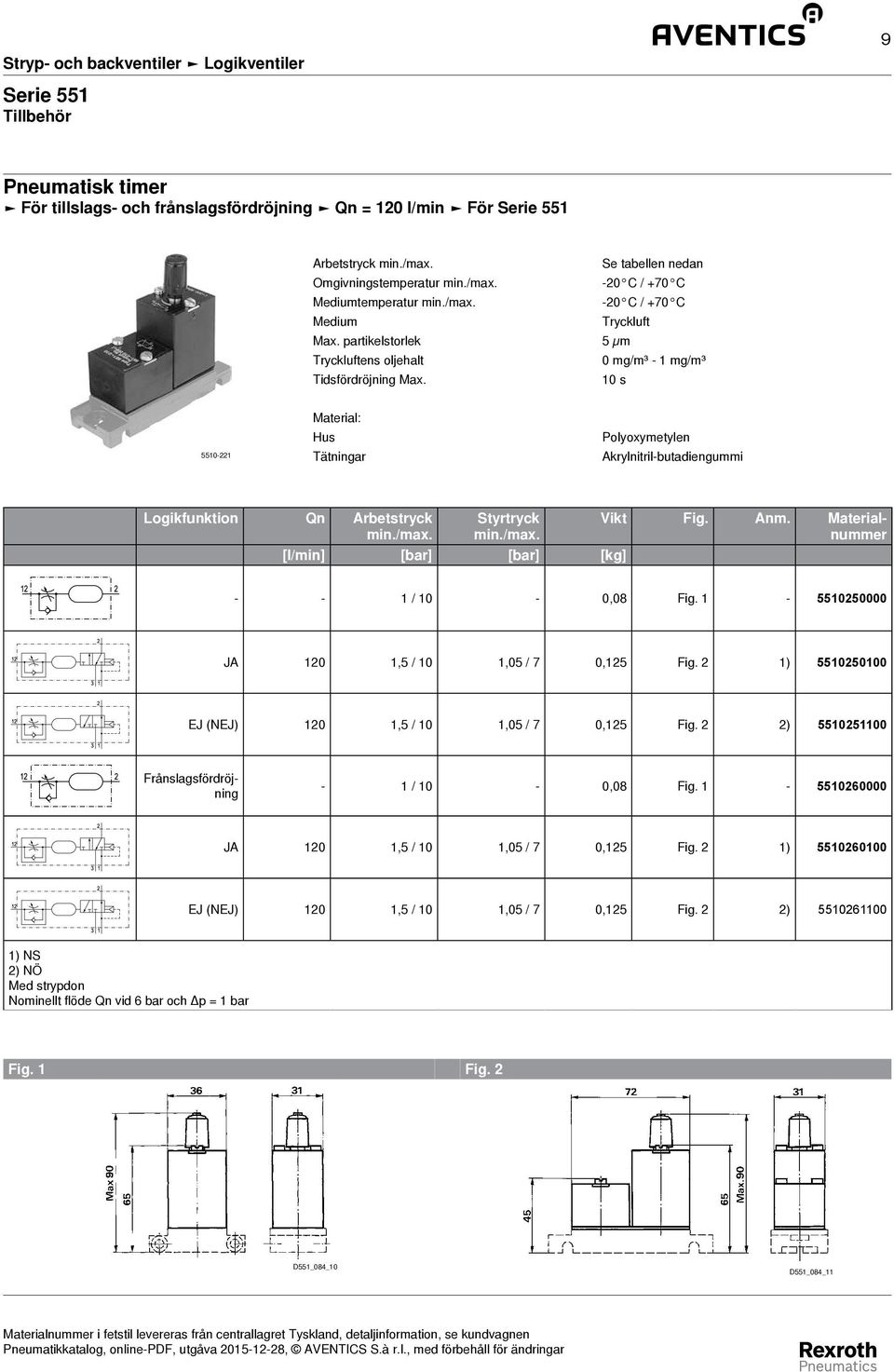

9 Stryp- och backventiler Logikventiler 9 Pneumatisk timer För tillslags- och frånslagsfördröjning Qn = 120 l/min För Arbetstryck Se tabellen nedan ens oljehalt Tidsfördröjning Max. 10 s Logikfunktion Qn Arbetstryck Styrtryck [l/min] [bar] [bar] [kg] / 10-0,08 Fig JA 120 1,5 / 10 1,05 / 7 0,125 Fig. 2 1) EJ (NEJ) 120 1,5 / 10 1,05 / 7 0,125 Fig. 2 2) Vikt Fig. Anm. Materialnummer Frånslagsfördröjning - 1 / 10-0,08 Fig JA 120 1,5 / 10 1,05 / 7 0,125 Fig. 2 1) EJ (NEJ) 120 1,5 / 10 1,05 / 7 0,125 Fig. 2 2) ) NS 2) NÖ Med strypdon Fig. 1 Fig. 2 D551_084_10 D551_084_11

10 10 Stryp- och backventiler Logikventiler Singelplatta Anslutningsport: G 1/8 - Ø 4 För Arbetstryck 0 bar / 10 bar Antal ventilplatser 1 Riktning pneum. anslutning (1) Nedåt Riktning pneum. anslutning (3, 5) Nedåt Riktning pneum. anslutning (2, 4) Nedåt Basplatta Pressgjutet aluminium, svartlackerat sanslutning Vikt Fig. Materialnummer Ingång Utgång Avluftning [1] [2 / 4] [3 / 5] [kg] G 1/8 G 1/8 G 1/8 0,037 Fig Ø 4 Ø 4 Ø 4 0,048 Fig Fig. 1 Fig. 2 * Ventilalternativ D551_085_a D551_085_b

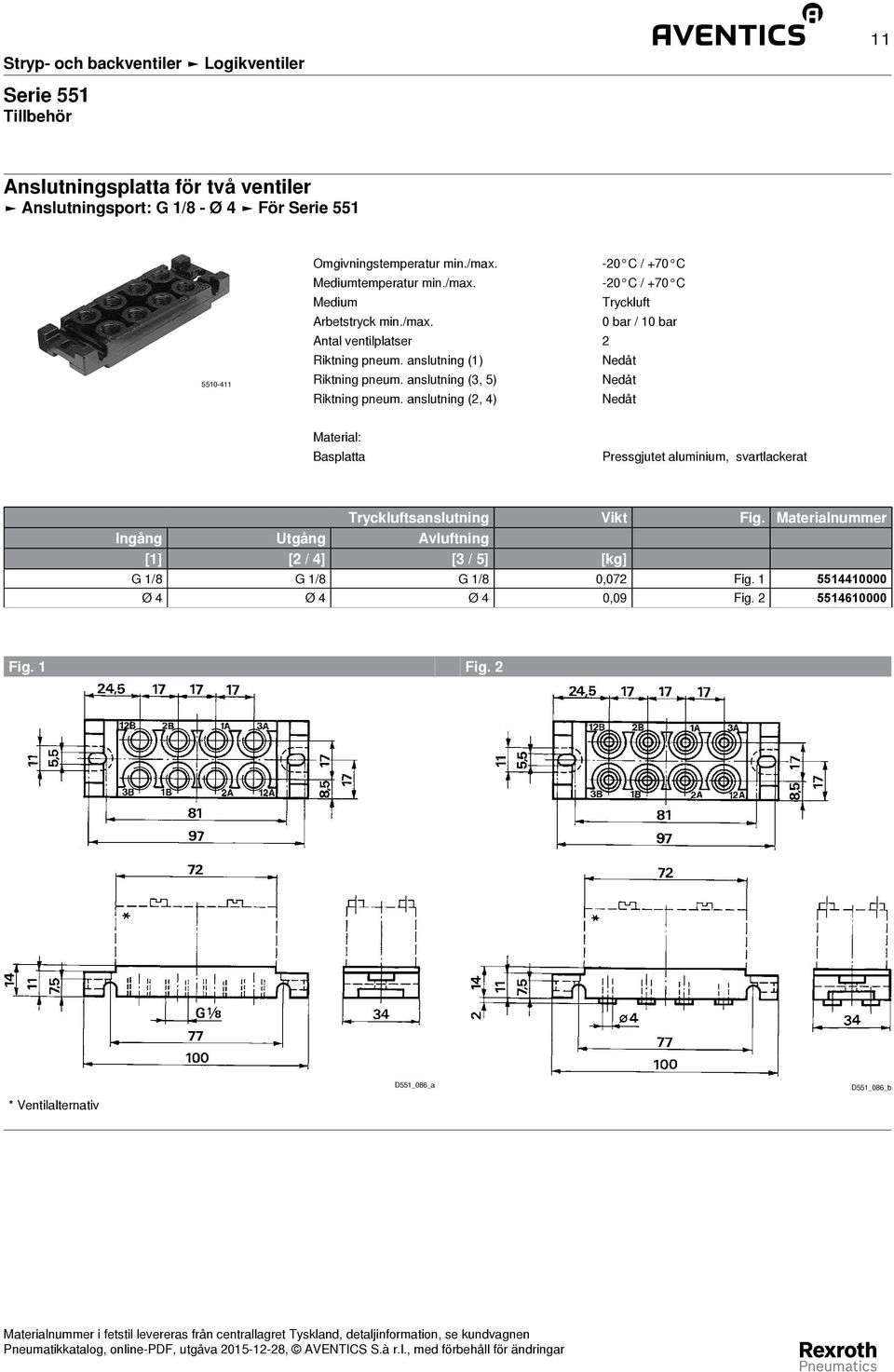

11 Stryp- och backventiler Logikventiler 11 Anslutningsplatta för två ventiler Anslutningsport: G 1/8 - Ø 4 För Arbetstryck 0 bar / 10 bar Antal ventilplatser 2 Riktning pneum. anslutning (1) Nedåt Riktning pneum. anslutning (3, 5) Nedåt Riktning pneum. anslutning (2, 4) Nedåt Basplatta Pressgjutet aluminium, svartlackerat sanslutning Vikt Fig. Materialnummer Ingång Utgång Avluftning [1] [2 / 4] [3 / 5] [kg] G 1/8 G 1/8 G 1/8 0,072 Fig Ø 4 Ø 4 Ø 4 0,09 Fig Fig. 1 Fig. 2 * Ventilalternativ D551_086_a D551_086_b

12 12 Stryp- och backventiler Logikventiler Monteringssats För Skruvar Dragstång Fästvinkel Stål Stål Aluminium Antal ventilplatser Vikt Materialnummer [kg] 2 0, , , , , , , , , * A = Antal anslutningsplattor. ** Med innerliggande fästhål. *** Med fästena vända 180º. D551_048
