Tryckavlastande regulator AFA/VFG 2(1) (PN 16, 25, 40)

Transkript

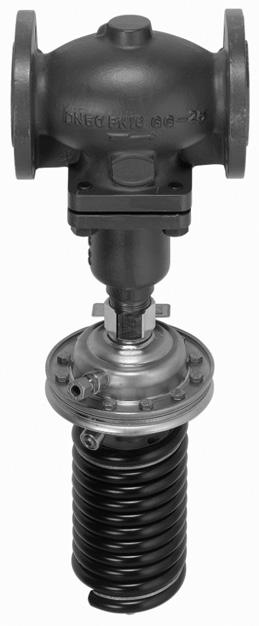

1 Datablad Tryckavlastande regulator AFA/VFG 2(1) (PN 16, 25, 40) Beskrivning Regulatorn är en självverkande tryckavlastande regulator som främst används i fjärrvärmesystem. Regulatorn är som regel stängd och öppnas vid ökat tryck. Regulatorn har en reglerventil, ett ställdon med ett reglermembran och en eller flera fjädrar för tryckinställning. Dessutom finns det två olika ventiltyper: VFG 2 med tätningskägla i metall. VFG 21 med mjuk tätningskägla. Huvuddata: DN k VS 4,0 400 m 3 /h PN 16, 25, 40 Inställningsområde: 0,05 0,35 bar/0,1 0,6 bar/0,15 1,2 bar/0,5 2,5 bar/1 5 bar/3 11 bar/10 16 bar Temperatur: Cirkulerande vatten/vatten med upp till 30 % glykol: 2 140/150/200 C Anslutningar: Fläns Beställning Exempel 1: Tryckavlastande regulator DN 15, k VS 4,0; metalltätning, PN 16, inställningsområde 0,15 1,2 bar, T max 150 C, fläns, 1 st VFG 2 DN 15-ventil Best.nr: 065B st AFA-ställdon Best.nr: 003G st AF-impulsledningssats Best.nr: 003G1391 VFG 2-ventiler (tätningskägla i metall) Bild DN k VS T max Best.nr Anslutningar (mm) (m 3 /h) ( C) PN 16 PN 25 PN ,0 065B B B ,3 065B B B ,0 065B B B B B B B B B ) B B B B B B B B B Flänsar enligt SS-EN B B B B B B B B B B B B2423 AF-impulsledningssats B ) 065B B2426 Obs! Fler ventiler finns tillgängliga på begäran. 1) Vid temperaturer över 150 C (DN )/140 C (DN ) endast med temperaturutjämningskärl (se Tillbehör) DEN-SMT/SI VD.CA.M3.07 Danfoss 12/2012 1

2 Beställning (fortsättning) Exempel 2: Tryckavlastande regulator DN 15, k VS 4,0, metalltätning, PN 16, inställningsområde 0,15 1,2 bar, T max 200 C, fläns, 1 st VFG 2 DN 15-ventil Best.nr: 065B st AFA-ställdon Best.nr: 003G st AF-impulsledningssats Best.nr: 003G st temperaturutjämningskärl V1 Best.nr: 003G1392 Produkterna levereras separat. VFG 21-ventiler (mjuk tätningskägla) Bild DN k VS T max Best.nr: Anslutningar (mm) (m 3 /h) ( C) PN ,0 065B ,3 065B ,0 065B B B B Flänsar enligt SS-EN B B B B B B B2514 Temperaturutjämningskärl V1 AF-impulsledningssats Obs! Fler ventiler finns tillgängliga på begäran. AFA-ställdon Bild p inställningsområde (bar) för DN Best.nr: G G G1009 0,5 2,5 003G1010 0,15-1,2 003G1011 0,1-0, G1012 0,05-0,35 003G1013 Tillbehör Bild Typbeteckning Beskrivning Anslutningar Best.nr: AF-impulsledningssats Temperaturutjämningskärl V1 1) Temperaturutjämningskärl V2 1) Kompressionskoppling 2) 1 st kopparrör Ø mm 1 st kompressionskoppling för impulsledningsanslutning till rör (G 11/4) 2 st muffar Kapacitet 1 liter, med kompressionskoppling för impulsledningsanslutning Ø10 003G G1392 Kapacitet 3 liter, med kompressionskoppling för impulsledningsanslutning Ø10, 003G1403 för ställdonsstorlek 630 cm 2 För impulsledning Ø10 anslutningar till regulatorn G 1/4 003G1468 Avstängningsventil Strypventil För impulsledning Ø10 003G B2909 1) Temperaturutjämningskärlet måste alltid användas på impulsledningarna när T max 150 C (DN )/140 C (DN ). 2) Består av en nippel, kompressionsring och mutter. 2 VD.CA.M3.07 Danfoss 12/2012 DEN-SMT/SI

3 Beställning (fortsättning) Servicesatser Bild Typbeteckning Ventilinsats DN k VS Best.nr (mm) (m 3 /h) för VFG 2 för VFG ,0 065B B ,3 065B B B B B B B B B B B B B2965 Packkon (med o-ringar i EPDM-gummi) 003G1464 Tekniska data Ventil Nominell diameter DN k VS-värde m 3 /h 4,0 6,3 8, Kavitationsfaktor z 0,6 0,6 0,6 0,55 0,55 0,5 0,5 0,45 0,4 0,35 0,3 0,2 0,2 Läckage enligt standard IEC 534 (% av k VS) VFG 2 0,03 0,05 VFG 21 0,01 Nominellt tryck PN 16, 25, 40 Max. differenstryck PN bar PN 25, Medium Cirkulationsvatten/glykolblandat vatten upp till 30 %. Mediets ph Min. 7, max. 10 Mediets temperatur Anslutningar Material Ventilhus VFG / ) 2 140/ ) C VFG PN 16 PN 25 Fläns Gråjärn EN-GJL-250 (GG-25) Segjärn EN-GJS-400(GGG-40.3) PN 40 Gjutstål GP240GH (GS-C 25) Ventilsäte Rostfritt stål, mat. nr Rostfritt stål, mat. nr Ventilkägla Rostfritt stål, mat. nr Tätning VFG 2 Metall VFG 21 EPDM Tryckavlastningssystem Bälg (Rostfritt stål, mat Nr ) Rostfritt stål, mat. nr Membran (EPDMgummi) 1) vid temperaturer över 150 C (DN )/140 C (DN ) endast med temperaturutjämningskärl (se Tillbehör) Ställdon Ställdonsstorlek cm Max. drifttryck bar Differenstryckinställningsområden och fjäderfärger Material Ställdonshus Reglermembran Impulsledning bar svart silver silver gul silver gul gul ,5 2,5 0,15-1,2 0,1 0,6 0,05 0,35 Rostfritt stål, mat. Nr , förzinkat och gulkromat EPDM-gummi (valsat, fiberförstärkt) Rör i rostfritt stålø10 0,8 mm kopparrör Ø10 1 mm, G-gänga 1/4, ISO 228 DEN-SMT/SI VD.CA.M3.07 Danfoss 12/2012 3

4 Användningsprinciper Direkt anslutet värmesystem Indirekt anslutet värmesystem Tryckreglering för en pump vid förbikoppling Monteringsläge DN T max 120 C Regulatorerna kan monteras i alla lägen. DN T max > 120 C; DN Regulatorerna kan endast monteras i horisontella rör med ett tryckställdon riktat nedåt. DN T max 120 C DN T max > 120 C; DN VD.CA.M3.07 Danfoss 12/2012 DEN-SMT/SI

5 Tryck-/temperatur-diagram Arbetsområdet är under tryck-/ temperaturlinjen och slutar vid T max för varje ventil PN 16 Arbetsområde ❶ EN-GJL-250 (GG-25) 140 (för DN ) Högsta tillåtna drifttryck som en funktion av mediets temperatur (enligt SS-EN ) PN 25 Arbetsområde ❶ EN-GJS-400 (GGG-40.3) Högsta tillåtna drifttryck som en funktion av mediets temperatur (enligt SS-EN ) PN 40 EN-GP-240-GH (GS-C 25) Arbetsområde ❶ 140 (för DN ) Högsta tillåtna drifttryck som en funktion av mediets temperatur (enligt SS-EN ) Obs! 1 Vid temperaturer över 150 C (DN )/140 C (DN ) endast med temperaturutjämningskärl (se Tillbehör) DEN-SMT/SI VD.CA.M3.07 Danfoss 12/2012 5

6 Dimensionering Givna data: Q max = 4,0 m 3 /h p min = 1,3 bar Lösning: I exemplet väljs AFA VFG 2 DN 15, k VS-värde 4,0 med differenstryckinställningsområdet 0,5 2,5 bar. Nominellt tryck PN 25 k v-värdet beräknas enligt formeln: Qmax 4,0 k v p 1,3 min k v = 3,5 m 3 /h. krets växlare 6 VD.CA.M3.07 Danfoss 12/2012 DEN-SMT/SI

7 Konstruktion 1. Ventilhus 2. Hölje 3. Ventilsäte 4. Ventilinsats 5. Tryckavlastningsventilens kägla 6. Ventilspindel 7. Bälg för tryckavlastning av ventilkägla 8. Ställdon 9. Membran för tryckavlastning av ventilkägla 10. Reglermembran för differenstryckreglering 11. Inställningsfjäder för differenstryckreglering 12. Justerare för differenstryckinställning, förberedd för tätning 13. Packkon 14. Mutter 15. Kompressionskoppling för impulsledning 16. Övre membranhus 17. Undre membranhus 18. Ventilhusförlängning 19. Avstängningsventil för vattenpåfyllning 20. Stängningskontakt AFA/VFG 2 DN VFG 2 DN , T max 140 C VFG 2 DN , T max 200 C Funktion Trycket på framsidan av reglerventilen överförs genom impulsledningen till ställdonets kammare och påverkar membranet för differenstryckreglering. På den andra sidan av membranet påverkar det atmosfäriska trycket (genom luftutrymmesborren). Reglerventilen är som regel stängd. Den öppnas vid stigande tryck och stängs vid sjunkande tryck för att bibehålla konstant tryck. Inställningar Tryckinställning Inställning av tryck kan göras genom att justera inställningsfjädern på differenstrycksregulatorn. Justeringen kan göras med hjälp av fjädern för tryckinställning och tryckindikatorerna. DEN-SMT/SI VD.CA.M3.07 Danfoss 12/2012 7

8 Mått L L L Ø 89 H1 B B H H VFG DN VFG DN B1 VFG 2, VFG 21-ventiler VFG DN med ventilhusförlängning på upp till 200 C DN L B mm H Vikt PN 16/25 27, kg 7,5 8, PN ,5 60, B mm H Vikt (med husförlängning) PN 16/ kg PN A 240 Temperaturutjämningskärl V1 H Ø Temperaturutjämningskärl V2 ø60 Ø10 AFA-ställdon Ställdonsstorlek cm A mm H mm Vikt kg 7,5 7, SW Avstängningsventil 40 G1/4 SW19 Kompressionskoppling 8 VD.CA.M3.07 Produced by Danfoss A/S 12/2012
