Sätesventiler (PN 16) VRB 2 2-vägsventil, invändig och utvändig gänga VRB 3 3-vägsventil, invändig och utvändig gänga

Transkript

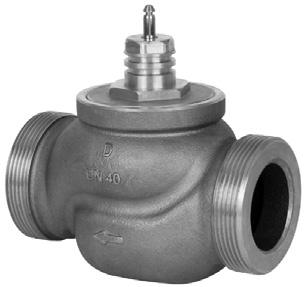

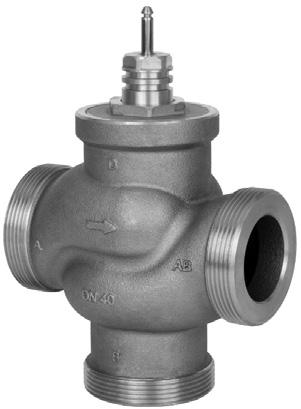

1 Datablad Sätesventiler (PN 16) VR 2 2-vägsventil, invändig och utvändig gänga VR 3 3-vägsventil, invändig och utvändig gänga eskrivning Egenskaper: bubbeltät konstruktion mekanisk snäppanslutning av MV(E) 335 och MV(E) 435 tillhörande 2- och 3-portsventil lämplig för fördelningsapplikationer (3-ports). VR 2, inv. gänga VR 3, inv. gänga VR 2, utv. gänga VR 3, utv. gänga uvuddata: k VS 0,63 40 m 3 /h PN 16 Temperatur: Cirkulationsvatten/glykolvatten med upp till 50 % glykol: 2 ( 10*) 130 C * nvänd spindelvärmare vid temperaturer från 10 upp till +2 C nslutningar: Utvändig gänga Invändig gänga Överensstämmer med tryckkärlsdirektivet 97/23/EG VR-ventiler ger en kostnadseffektiv kvalitetslösning för de flesta vatten- och kylapplikationer. Ventilerna är konstruerade för att kombineras med följande ställdon: Med ställdonen MV(E) 335, MV(E) 435 eller MV(E) 438 SU. Med ställdonen MV(E) 25, 25 SU/SD, 35 eller MV 323/423/523 (med ). Ställdonskombinationerna är tydliga under avsnittet Mått eställning Exempel: 3-vägsventil; 15; k VS 1,6; PN 16; T max 130 C; utv. gänga 1 st VR 3 15-ventil est.nr: 065Z0153 Tillval: 3 st nipplar est.nr: 065Z och 3-vägsventiler VR (utvändig gänga) k VS est.nr (m 3 /h) VR 2 VR 3 0,63 065Z Z0151 1,0 065Z Z ,6 065Z Z0153 2,5 065Z Z0154 4,0 065Z Z ,3 065Z Z Z Z Z Z Z Z Z Z och 3-vägsventiler VR (invändig gänga) k VS est.nr (m 3 /h) VR 2 VR 3 0,63 065Z Z0211 1,0 065Z Z ,6 065Z Z0213 2,5 065Z Z0214 4,0 065Z Z ,3 065Z Z Z Z Z Z Z Z Z Z0220 DEN-SMT/SI VD.S.E6.07 Danfoss 06/2015 1

2 Datablad Sätesventiler VR 2, VR 3 eställning (forts.) Tillbehör nipplar Typ est.nr Nippel Rp ½ Z0291 Rp ¾ Z0292 Rp Z0293 Rp 1¼ Z0294 Rp 1½ Z0295 Rp Z nippel med invändig gänga för VR med utvändig gänga (Ms CuZn39Pb3) Servicedelar Typ est.nr Z Z0322 Packbox Z Z /50 065Z0325 Tillbehör adapter och spindelvärmare Typ för ställdon est.nr dapter MV(E) 25/35/323/423/ Z0311 Spindelvärmare MV(E) 335/ Z0315 Tekniska data Nominell diameter k VS -värde m 3 /h 0,63 1,0 1,6 2,5 4,0 6, Slaglängd mm Reglerområde 30:1 50:1 100:1 Regleringskarakteristik OG: port -, IN: port - Kavitationsfaktor z 0,4 äckage bubbeltät konstruktion 1,0 % av k VS Nominellt tryck PN 16 Max. stängningstryck bar landning: 4 Fördelning: 1 Medium Cirkulationsvatten/glykolvatten med upp till 50 % glykol Mediets p ägst 7, högst 10 Mediets temperatur C 2 ( 10 ) 130 nslutningar Inv. och utv. gänga Material Ventilhus Rödgods CuSn5ZN5Pb5 (Rg5) Ventilspindel Rostfritt stål Ventilkägla Mässing Packboxförsegling EPDM nvänd spindelvärmare vid temperaturer från 10 upp till +2 C Tryck-/temperaturdiagram PN 16 CuSn5Zn5Pb5 (Rg 5) Största tillåtna arbetstryck som en funktion av medietemperaturen. 2 VD.S.E6.07 Danfoss 06/2015 DEN-SMT/SI

3 Datablad Sätesventiler VR 2, VR 3 Ventilkarakteristik Ventilkarakteristik log (2-vägs) Ventilkarakteristik log/lin (3-vägs) Installation Ventilmontering Rören ska rengöras och vara rena från metallspån innan ventilen monteras. Ventilen måste monteras enligt flödesriktningen som anges på ventilhuset, förutom vid fördelning då ventilen kan monteras motsatt mot flödesriktningen (motsatt flöde jämfört med angivelsen på ventilhuset). Mekanisk belastning på ventilhuset orsakad av rören är inte tillåten. Ventilen ska även monteras vibrationsfritt. Installation/montering av ventilen med ställdonet är tillåtet i horisontell och upprätt position. Installation/montering nedåt är inte tillåten. Obs! Installera en sil uppströms från ventilen (t.ex. Danfoss FVR/FVF) MV(E) FVR/FVF landning Fördelning Figur 1: nslutning för blandning eller fördelning Figur 3: landningsventil använd i en fördelningsapplikation Figur 2: landningsventil använd i en blandningsapplikation Figur 4: Fördelningsventil använd i en fördelningsapplikation nslutning för blandning eller fördelning En 3-vägsventil kan användas antingen som en blandnings- eller en fördelningsventil (figur. Om en 3-vägsventil installeras som blandningsventil, vilket betyder att portarna och är tilloppsportar och porten är utloppsport, kan den installeras i en blandnings- (figur eller en fördelningsapplikation (figur 3). En 3-vägsventil kan också installeras som fördelningsventil i fördelningsapplikationer (figur 4), vilket betyder att porten är tillopp och portarna och är utlopp. Obs! Max. stängningstryck är inte detsamma för blandnings- och fördelningsinstallationer. Se de värden som anges i avsnittet Tekniska data. DEN-SMT/SI VD.S.E6.07 Danfoss 06/2015 3

4 Datablad Sätesventiler VR 2, VR 3 Kassering Ventilen ska tas isär och delarna sorteras i olika materialgrupper innan de kasseras. Dimensionering Flödesområde (vätska med densiteten l/s m 3 /h Δp max FÖDE, tryckfall kpa (100 kpa = 1 bar = ~ 10 m 2 O) Exempel: Konstruktionsdata: Flödesområde: 6 m 3 /h Systemtryckfall: 55 kpa itta den horisontella linje som motsvarar ett flödesområde på 6 m 3 /h (linjen -). Ventilens påverkan ges av ekvationen: p Ventilens påverkan,a 1 p p 1 Där: Δp 1 = tryckfallet över den helt öppna ventilen Δp 2 = tryckfallet över resten av kretsen med en helt öppen ventil Den ideala ventilen skulle ge ett tryckfall motsvarande systemtryckfallet (dvs. påverkan motsvarande 0,5): om: Δp 1 = Δp 2 p1 a 0,5 2 p 1 I detta exempel ges en påverkan motsvarande 0,5 av en ventil med tryckfallet 2 55 kpa vid det flödesområdet (punkt ). Skärningspunkten mellan linjen och en vertikal linje från ligger mellan två diagonala linjer, vilket innebär att det inte finns någon ventil med idealisk storlek. Skärningspunkterna för linjen och de diagonala linjerna ger de tryckfall som motsvaras av verkliga, snarare än ideala, ventiler. I detta fall skulle en ventil med k VS 6,3 ge ett tryckfall motsvarande 90,7 kpa (punkt C): 9 0, 7 ventilens påverkan är alltså 0, ,7 55 Den näst största ventilen, med k VS 10, ger ett tryckfall motsvarande 36 kpa (punkt D): 36 ventilens påverkan är alltså 0, Normalt väljs den mindre ventilen för en 3-portsapplikation (ger en ventil med en påverkan större än 0,5 och därför förbättrad reglering). Detta kommer dock att öka det totala trycket och bör kontrolleras med systemkonstruktören för kompatibilitet med tillgängliga pumphuvuden etc. Den ideala påverkan är 0,5 med ett önskat intervall på mellan 0,4 och 0,7. 4 VD.S.E6.07 Danfoss 06/2015 DEN-SMT/SI

5 Datablad Sätesventiler VR 2, VR 3 Konstruktion (konstruktionsvariationer förekommer) VR 2 1. Ventilhus 2. Ventilinsats 3. Ventilkägla 4. Ventilspindel 5. Rörligt ventilsäte (tryckavlastat) 6. Packbox 6 VR 3 1. Ventilhus 2. Ventilinsats 3. Ventilkägla 4. Ventilspindel 5. Ventilsäte 6. Tryckavlastningskammare 7. Packbox 7 DEN-SMT/SI VD.S.E6.07 Danfoss 06/2015 5

6 Datablad Sätesventiler VR 2, VR 3 Mått Rp (se beställningsdelen för tillbehör, sid Rp (se beställningsdelen för tillbehör, sid Min. 20,5 Min. 20,5 Min. 20,5 Min. 20, MV(E) 335, VR 2 MV(E) 335, VR 3 MV(E) 335, VR 2 MV(E) 335, VR 3 Typ VR 2 VR 3 nslutning Vikt (kg) Rp G mm utv. gänga inv. gänga 15 ½ ,61 0,60 20 ¾ 11/ ,78 0, / ,00 0, / ,57 1, /2 21/ ,62 2, ¾ ,76 3,49 15 ½ ,70 0,71 20 ¾ 11/ ,93 0, / ,21 1, / ,95 1, /2 21/ ,39 3, ¾ ,46 5,13 Rp... invändig gänga, EN G utvändig gänga DIN ISO 228/01 Om spindelvärmare används ökas måttet 1 med 31 mm. 6 VD.S.E6.07 Danfoss 06/2015 DEN-SMT/SI

7 Datablad Sätesventiler VR 2, VR 3 Mått (fortsättning) MV(E) 438 SU + VR 2 MV(E) 438 SU + VR 3 MV(E) 438 SU + VR 2 MV(E) 438 SU + VR 3 MV(E) 25/35 + VR 2 + MV(E) 25/35 + VR 3 + MV(E) 25/35 + VR 2 + MV(E) 25/35 + VR 3 + Typ VR 2 VR 3 nslutning 1 Rp G mm 15 ½ ¾ 11/ / / /2 21/ ¾ ½ ¾ 11/ / / /2 21/ ¾ Rp... invändig gänga, EN G utvändig gänga DIN ISO 228/01 Om spindelvärmare används ökas måttet 1 med 5 mm. DEN-SMT/SI VD.S.E6.07 Danfoss 06/2015 7

8 Datablad Sätesventiler VR 2, VR 3 Mått (fortsättning) MV323/423/523 + VR 2 + MV323/423/523 + VR 3 + MV323/423/523 + VR 2 + MV323/423/523 + VR 3 + Typ VR 2 VR 3 nslutning 1 Rp G mm 15 ½ ¾ 11/ / / /2 21/ ¾ ½ ¾ 11/ / / /2 21/ ¾ Rp... invändig gänga, EN G utvändig gänga DIN ISO 228/01 Om spindelvärmare används ökas måttet 1 med 5 mm. danfoss@danfoss.se 8 VD.S.E6.07 Produced by Danfoss /S 06/2015
