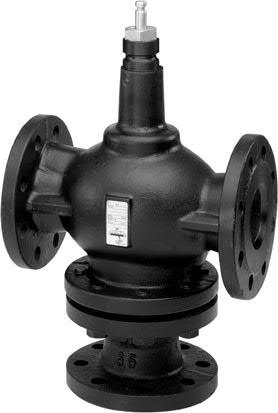

VXF61.. DN 15 och DN 25 DN Acvatix 3-vägs sätesventil med flänsad anslutning, PN 40
|
|
|
- Ann-Charlotte Åström
- för 6 år sedan
- Visningar:
Transkript
1 AMA8 PSD.3 Styr- och övervakningssystem Styrventil för platsmonterat ställdon DN 1 och DN 2 DN Acvatix 3-vägs sätesventil med flänsad anslutning, PN 40 VXF61.. Ventilhus av stålgjutgods GP240GH DN kvs 1, m³/h Kan utrustas med elektrohydrauliska ställdon SKD.., SKB.. eller SKC.. Användningsområde 3-vägsventil VXF61.. används som styrventil för blandning eller fördelning i fjärrvärme-, värme-, ventilations- och luftbehandlingsanläggningar. För slutna eller öppna kretsar CM1N4482sv Building Technologies
2 Typöversikt Ventiltyp Beställningsnummer DN kvs [m 3 / h] Sv VXF61.14 BPZ:VXF ,9 1 VXF61.1 BPZ:VXF >0 VXF61.24 BPZ:VXF VXF61.2 BPZ:VXF61.2 7, >100 VXF61.39 BPZ:VXF VXF61.40 BPZ:VXF >0 VXF61.0 BPZ:VXF VXF61.6 BPZ:VXF VXF61.80 BPZ:VXF VXF61.90 BPZ:VXF >100 VXF61.91 BPZ:VXF VXF61.92 BPZ:VXF DN = Ventilens anslutning kvs = Nominellt kallvattenflöde ( till 30 C) genom helt öppen ventil (H100), vid tryckdifferens 100 kpa (1 bar) Sv = Ställförhållande kvs / kvr kvr = Minsta kv-värde, vid bibehållen flödeskarakteristik, vid tryckdifferens 100 kpa (1 bar). Tillbehör Typbeteckning Beställningsnummer Beskrivning ASZ6.6 S84-Z108 Elektrisk spindelvärmare, AC 24 V / 30 W för medier under 0 C Beställning Vid beställning anges antal, benämning, typbeteckning och beställningsnummer. Exempel Typbeteckning Beställningsnummer Benämning Antal VXF61.0 BPZ:VXF vägsventil PN40 med flänsad anslutning 1 Leverans Reservdelar, revisionsnummer Ventil och ställdon och tillbehör förpackas och levereras separat. Ventilen levereras utan motflänsar och flänspackningar. Se översikt på sidan 9. 2/10 Siemens 3-vägs sätesventil med flänsad anslutning, PN 40, VXF61 CM1N4482sv
3 Kombinationsmöjligheter Ventiltyp VXF61.14 Ställdon SKD.. 1) SKB.. SKC.. H100 blandning fördelning 2) blandning fördelning 2) blandning fördelning 2) [mm] VXF VXF61.24 Dpmax [kpa] VXF VXF VXF61.40 VXF VXF VXF VXF VXF VXF ) Används upp till en max. medietemperatur av 10 C Nationella och lokala föreskrifter skall övergripande gälla. 2) Om ljud från ventilen kan tillåtas, gäller samma värden som vid montering som blandningsventil. H100 = Nominell lyfthöjd Dpmax = Max. tillåtet differenstryck över ventilen (blandningsventil: port A-AB, B-AB; fördelnings ventil port AB-A, AB-B) för ventilställdonets hela arbetsområde Översikt Ställdon Typ SKD32.0 SKD32.21 SKD32.1 SKD82.0 SKD82.1 SKD60 SKD62.. Snabbstängningsfunktion Elektromekanisk AC 230 V AC 24 V Styrsignal 3-läges DC 0 10 V 1) Ställdonstyp Matningsspänning Gångtid Ställkraft Data blad 120 s 30 s 120 s 30 s 1000 N N461 SKB32.0 SKB32.1 SKB82.0 SKB82.1 SKB60 SKB62.. Elektro hydraulisk AC 230 V AC 24 V 3-läges DC 0 10 V 1) 120 s 2800 N N464 SKC32.60 SKC32.61 SKC82.60 SKC82.61 SKC60 SKC62.. Elektro hydraulisk AC 230 V AC 24 V 3-läges DC 0 10 V 1) 120 s 2800 N N466 1) eller DC 4 20 ma eller Ω 3/10 Siemens 3-vägs sätesventil med flänsad anslutning, PN 40, VXF61.. CM1N4482sv
4 Tekniskt / Mekaniskt utförande Ventilgenomskärning Beroende på ventilstorlek används en styrd parabolisk, perforerad eller slitsad kägla som är fast förbunden med ventilspindeln. Ventilsätet är inskruvat i ventilhuset och tätat med speciellt tätningsmaterial II I II I III III 4482Z02 II III I II III I 4482Z01 DN 1 och DN 2 DN Principschema, konstruktionsvariationer möjliga. Dimensionering Flödesdiagram Blandning ,01 0,02 0,03 0,04 0,0 0,06 0,08 0,1 0,2 Dp v100 [bar] 0,3 0,4 0, 0,6 0,8 SKC SKB SKD V 100 [m³/h] ,8 0,6 0, 0,4 0,3 0,2 DN - k vs , , ,9 Dpmax 28 22,4 16, ,2 8,4,8 2,80 2,24 1,68 1,40 1,12 0,84 0,8 0,280 0,224 0,168 0,140 0,112 0,084 0,08 V 100 [l/s] Dp v100 [kpa] Dpvmax = Max. tillåtet differenstryck över ventilen (blandningsventil: port A-BA, B-AB; fördelningsventil: port AB-A, AB-B) för ventilställdonets hela ställområde D03 Dpv100 = Tryckdifferens över helt öppen ventil och flödesväg A AB, B AB vid volymflöde V100 &V 100 = Flöde genom helt öppen ventil (H100) 100 kpa = 1 bar» 10 mws 1 m 3 /h = 0,278 l/s vatten vid 20 C 4/10 Siemens 3-vägs sätesventil med flänsad anslutning, PN 40, VXF61 CM1N4482sv
5 Ventilkarakteristik Flöde kv / kvs A B - AB AB B A - AB D02 Rak genomgång %: Linjär %: n gl = 3 enligt VDI / VDE 2173 Förbigång %: Linjär Blandning: Flöde från port A och port B till port AB Fördelning: Flöde från port AB till port A och port B Lyfthöjd H / H 100 Port AB = Konstant flöde Port A = Variabelt flöde Port B = Förbigång (variabelt flöde) 3-vägsventilen bör i första hand användas som blandningsventil. Arbetstryck och medietemperatur Arbetstryck [bar] Medietemperatur [ C] Arbetstryck och medietemperaturer enligt ISO 700 Gällande lokala föreskrifter skall beaktas. Anvisningar Projektering Montering av ventilen i värmeanläggningens returledning är att föredra, på grund av temperaturerna i denna är lägre, vilket ökar packboxens livslängd. Vid öppna kretsar finns risk för kalkavlagring som kan blockera ventilspindelns rörelse. I sådana fall rekommenderas endast de starkaste ställdonen SKB.. eller SKC.. Dessutom rekommenderas motionering av ventilen en till tre gånger per vecka. Ett smutsfilter bör alltid användas före ventilen. Detta ökar ventilens funktionssäkerhet. Vid medier med temperatur under 0 C erfordras den elektriska spindelvärmaren ASZ6.6, för att undvika fastfrysning av ventilspindeln. Spindelvärmaren är ur säkerhetssynpunkt utförd för en driftspänning av AC 24 V / 30 W. /10 Siemens 3-vägs sätesventil med flänsad anslutning, PN 40, VXF61.. CM1N4482sv
6 Montering Monteringslägen Flödesriktning Igångkörning Underhåll Varning! Packbox Avfallshantering Ventil och ställdon kan enkelt sammanbyggas på monteringsplatsen. Inga specialverktyg och justeringsarbeten erfordras. Monteringsanvisning medföljer ventilen Z01 Vid montering skall pilen för flödesriktningen som är angiven på ventilen beaktas: Blandning från A / B till AB A B AB 4430Z02 Fördelning från AB till A / B Igångkörning av ventilen får endast ske med korrekt monterat ventilställdon Spindeln rör sig inåt: Spindeln rör sig utåt: AB Rak genomgång A AB öppnar = Förbigång B stänger Rak genomgång A AB stänger = Förbigång B öppnar Ventilerna är utrustade med underhållsfria, permanentsmorda packboxar. Se avsnitt Reservdelar, på sidan 9. Vid servicearbeten på ventil och/eller ventilställdon: Stoppa pumpen samt slå ifrån matningsspänningen, Stäng avstängningar i rörledningar och Gör dem trycklösa samt låt dem svalna Om nödvändigt, lossa de elektriska ledningarna från anslutningsplintarna. Igångkörningen av ventilerna får endast ske med enligt föreskrifterna monterat ventilställdon. Vid trycklösa och avsvalnade rörledningar och om spindelns övre del är oskadad, kan packboxen bytas utan att ventilen behöver demonteras. Finns det skador på ventilspindeln inom det område som kommer i kontakt med packboxen skall hela ventilen bytas ut. Kontakta ditt lokala Siemens BT kontor för mer information. Apparaten får inte avfallshanteras som osorterade hushållssopor. En särbehandling av speciella komponenter kan vara obligatorisk enligt lagens föreskrifter eller önskvärd ur ett ekologiskt perspektiv. Lokal och aktuell lagstiftning skall alltid beaktas. B A 4430Z Garanti Användarspecifika tekniska data garanteras endast med de Siemens ställdon som anges under avsnitt Kombinationsmöjligheter. Vid användning tillsammans med ställdon av annat fabrikat upphör ovanstående garantiåtagande. 6/10 Siemens 3-vägs sätesventil med flänsad anslutning, PN 40, VXF61 CM1N4482sv
7 Tekniska data Funktion Normer och standarder Miljökompatibilitet Material Mått / vikt Tryckklass PN 40 enligt ISO 7268 Arbetstryck Ventilkarakteristik Rak genomgång % % Förbigång % Läckage Rak genomgång Förbigång Enligt ISO 700 inom det tillåtna medietemperaturområdet enligt diagram på sida Linjär Logaritmisk; n gl = 3 enligt VDI / VDE 2173 Linjär 0...0,02 % av k vs-värdet enligt DIN EN % av k vs-värdet enligt DIN EN 1349 Tillåtna medier Vatten Kyl-, kall-, varm- och hetvatten, vatten med frysskyddsmedel; Rekommendation: Vattenbehandling enligt VDI 203 Saltlösning 4) Medietemperatur Vatten, saltlösn. 1) 4) VXF C Ställförhållande S v DN 1 40: > 0 (VXF61.2: > 100) DN 0 10: > 100 Lyfthöjd DN mm DN mm Riktlinje tryckreglerande apparater PED 2014/68/EU Tryckbärande delar Område: Artikel 1, avsnitt 1 Definitioner: Artikel 2, avsnitt Vätskegrupp 2: DN 1 2 Utan CE-märkning enligt artikel 4, avsnitt 3 (allmänt giltig ingenjörspraxis) 2) DN DN Kategori I, modul A med CE-märkning enligt artikel 14, avsnitt 2 Kategori II, modul A2 med CE-märkning, enligt artikel 14, avsnitt 2, kontrollplats nr 0036 EU-konformitet (CE) DN AW ) EAC- konformitet Euroasiatisk konformitet Produktens miljödeklaration CE1E4382en 3) innehåller information om produktens miljövänliga tillverkning och process (RoHS-konformitet, materialsammansättning, förpackning, miljömässiga fördelar, avfallshantering) Ventilhus Spindel Kägla, säte Packbox Stålgjutgods GP240GH CrNi-stål CrNi-stål CrNi-stål PTFE-manschett Se avsnitt Måttuppgifter Flänsade anslutningar Enligt ISO 700 1) Vid en medietemperatur < 0 C skall en spindelvärmare ASZ6.6 användas. 2) Ventiler där PS x DN < 1000, behöver ingen särskild test och kan inte förses med CE-märkning. 3) Dokumenten kan laddas ned från eller 4) Får ej vara av sådan art eller blandning att det angriper ventilens material... 7/10 Siemens 3-vägs sätesventil med flänsad anslutning, PN 40, VXF61.. CM1N4482sv
8 Måttuppgifter (mått i mm) D L2 L1 DN B D D2 D4 K L1 L2 L3 H1 H2 H kg Ø Ø Ø SKD SKB SKC VXF , >96 >671 6, (4x) , >611 > , , >711 (4x) , (8x) B H H2 H1 D4 D L3 D , > , > (8x) , >7 61, , >77 8, (8x) , > DN = Ventilens anslutning H = Total höjd för ventil och ställdon inkl. minsta erforderliga avstånd till vägg eller tak för montering, anslutning, handhavande, underhåll etc. H1 = Mått från rörledningens centrum till monteringsfalsen för ställdonet (överkant) H2 = Ventil i läge STÄNGD med ventilspindeln helt utskjuten 8/10 Siemens 3-vägs sätesventil med flänsad anslutning, PN 40, VXF61 CM1N4482sv
9 Reservdelar Beställningsnummer för reservdelar Packbox 4382Z0 Revisionsnummer Ventiltyp DN VXF61.. Beställningsnummer VXF BPZ: VXF BPZ: VXF BPZ: VXF BPZ: VXF BPZ: VXF BPZ: VXF BPZ: VXF BPZ: VXF BPZ: VXF BPZ: VXF BPZ: VXF BPZ: VXF BPZ: Typ Giltig fr.o.m. rev. nr. Typ Giltig fr.o.m. rev. nr. VXF VXF )..04 VXF VXF )..04 VXF VXF )..04 VXF VXF )..04 VXF VXF )..02 VXF VXF )..02 VXF VXF )..02 VXF VXF )..02 VXF VXF )..02 VXF VXF )..02 VXF VXF )..02 VXF VXF )..02 VXF VXF )..02 1) Säljs inte längre... 9/10 Siemens 3-vägs sätesventil med flänsad anslutning, PN 40, VXF61.. CM1N4482sv
10 Denna sida har avsiktligt lämnats tom. 10/10 ã Siemens AB, Building Technologies Division, en/ Rätt till ändringar förbehålles Siemens 3-vägs sätesventil med flänsad anslutning, PN 40, VXF61 CM1N4482sv
