Funktionsenhet VFF (DN 65)

Transkript

1 4 AMA 8 Styr- och övervakningssystem PSA.2 Förtillverkad shuntgrupp Varishunt Funktionsenhet VFF (DN 65) för shuntning av värme- kylvatten Användningsområde Funktionsenhet för shuntning av värme- kylvatten... Varishunt är en funktionsenhet för shuntning av värme- kylvatten i radiator- och ventilationskretsar. Funktionsenheten finns i tre storlekar (DN 25, 4 och 65) som täcker kvs-området, Detta datablad behandlar området För DN 25, kvs,6...12,, se datablad N4931sv1 För DN 4, kvs ,5 och , se datablad N4931sv2 Funktion Den dubbla käglan i ventildelen har V-slitsar i varje ände. I dessa V-slitsar finns förskjutbara kilar. Kilarna förskjuts axiellt när man vrider packboxens styrhylsa i förhållande till halsen varmed portbredderna ändras och följaktligen även kvs-värdet. I båda ändlägen tätar käglan mot sätena. Enhetens kvs-värde kan ställas om under drift och därmed på plats steglöst anpassas till de verkliga förhållandena i rörnätet, vilket är viktigt för framtida ev. utbyggnadsbehov. Varishunt VFF35... har en injusteringsventil inbyggd på sekundärsidan, extern injusteringsventil skall därför inte installeras. 2-3-vägsfunktion väljs vid beställningen. Dock kan man koppla om de shuntar som inte är kylisolerade från 3- till 2-vägsfunktion och vice versa även efter installationen. SE1N4931sv Building Technologies

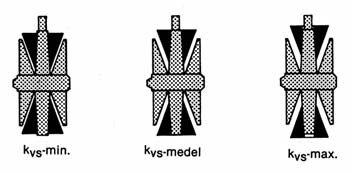

2 Ventilkäglans varierbara geometri A2 Typöversikt VFF Grundtyp, flänsad, DN 65 3 Tryckklass PN 1 5. Modellserie för DN DN 65, k vs vägsfunktion 3 3-vägsfunktion 4 Återvinningsfunktion med balanserad bypass* 5 Lågflödessystem** 6 "Norgekoppel"** 1) * Vid värmeåtervinning har Varishunt 3-vägsfunktion men med en hålad bricka under käglan. Brickans stryphål skall ha samma data (kpa och l/s) som återvinnaren i tilluften. Värdet stämplas på dataskylten vid tillverkningen. ** Se datablad N4931sv5 VFF Oisolerad 2 Värmeisolerad 3 Kylisolerad 1) Primärsidan totalt, inklusive värmespärr S1 Leveransomfattning Detaljer (antal) Oisolerad Isolerad Kylisolerad Instruktion G Termometer...12 C Termometer C Fästplåt - 1 Funktionsskylt - 1 Pluggar till termometerhålen på isoleringen /1

3 Varv 5 1 Tryckfall mats over styrventilens matnipplar Varv Varv Tillbehör (levereras separat) U A C E Utan pump Med Wilo pump Med Grundfos pump Med Flygt pump. Utan pump (bara med U före) M. Pumpen specificeras separat, alternativt kan pumpen specifieras här: * Wilo TOP-S65/7 ** O. 3 x 4 V P. 1 x 23 V R. 3 x 23 V 65 För VARISHUNT DN 65. Med pump utan ventiler 2. 2 st. kulventiler med spindelförlängning 4. 4 st. kulventiler med spindelförlängning 1S. Stativ S3 A O S * enl. Siemens-kod, t.ex. A141. = Wilo med TOP-S65/7 ** enl. pumpleverantör = beteckning, t.ex. Wilo TOP-S65/7 Exempel. A141..O.654 = Pump av fabrikat Wilo (TOP-S65/7), och 4 st vridspjällventiler. U.654 = Utan pump, 4 st vridspjällventiler Mekaniskt utförande Varishunt VFF35.65 (DN 65) är en gjuten enhet med fyra anslutningar Spindel 2 9 2, 3 Mätnipplar primärsidan 8 4 Insexskruv för låsning av primära inställningar 5 Inställningsring med 6 mm hål för justering av k vs 6 Skala med k vs -markeringar och varv för styrventilen 7, 8 Mätnipplar sekundärsidan 9 Skala med kv -markeringar och varv för injusteringsventilen, sekundärsidan 1 Visare för inställt läge 11 Insexskruv för låsning av inställningar, sekundärsidan Ratt för inställning, sekundärsidan Justerbar dubbelkägla 14 Värmespärr (53359-S3) 15 Backventil (53359-S3) Termometerfickor för termometrar 17 Lock 18 Bricka vid 2-vägs och värmeåtervinningsfunktion 19 Mätnippel Anm.: Termometersats: 4 st...12 C, nr st C, nr /1

4 Dimensionering Urvalsdiagram, VFF primärsidan Tryckfall mvp kpa 1 1 k vs -markeringar Varv k vs l/s 22 6, , , , , , , , , , , , , ,8 8,6 6,4 4,3 3, d3,1 1,6, l/s Flöde Kontrollera i urvalsdiagrammet ovan att skärningspunkten där flöde och tillgängligt tryckfall möts, ligger inom k vs -värdet för denna Varishunt. För mindre k vs -värde, se datablad N4931sv1 respektive N4931sv2. Exempel Förutsättningar: Funktionsenhet för en luftvärmare i ett ventilationsaggregat. Funktionsenheten skall ha 3-vägsfunktion. Önskat flöde primärt och sekundärt är 4 l/s. Tillgängligt p primärt är 1 kpa samt objektet p sekundärt är 15 kpa. Enligt urvalsdiagrammet för VFF35.65 är inställning k vs =44 lämplig. K v markering i injusteringsdiagrammet motsvarar sekundärsidans minsta motstånd k v =81. Vid flöde 4 l/s blir tryckfallet ca 3,2 kpa som adderas till tryckfallet utanför gruppen 15 kpa. Den sekundära pumpen skall klara 4 l/s vid 18,2 kpa. För beräkning och val av optimal Varishunt finns ett heltäckande PC-beräkningsprogram. Injustering Sekundärsida En inbyggd injusteringsventil finns för sekundärsidan. Önskat inställningsvärde får man genom att jämföra flöde och tryckfall. Skärningspunkten i diagrammet nedan anger vilket k v -värde som skall ställas in. 4/1

5 Diagram för injustering av sekundärsida Tryckfall mvp kpa 1 1 k vs-markeringar ,8 8,6 6,4 4,3 3,2 2,1 1,4,6, d l/s Flöde Varishunt i vätskekopplad värmeåtervinning Vid dimensionering går man tillväga på följande sätt: Notera flödet Dividera tilluftåtervinnarens tryckfall inkl. rörkoppel med två. Detta tryckfall läggs på Varishunten och är ett minimum (man kan alltid lägga ett större tryckfall till shunten). Summera tilluftåtervinnarens, frånluftåtervinnarens och Varishuntens tryckfall samt rörkopplens tryckfall mellan shunt och återvinnare. Dimensionera pumpen för summatryckfallet vid det givna flödet. Exempel: Flöde 4 l/s återvinnare inkl. röranslutningar Frånluftåtervinnare inkl. röranslutningar Varishunt 4/2 = 2 Totalt för pump 4 kpa 2 kpa 2 kpa 8 kpa Vid beställning noteras att balansbrickan skall dimensioneras till 4 kpa vid 4 l/s, dvs. samma som gäller för tilluftsåtervinnaren. Balansbrickan (bricka) har pos.18, se avsnitt Mekaniskt utförande. Pumpar För pumpval, se respektive fabrikants datablad. 5/1

6 Montering Tack vare inbyggd mekanisk värmespärr kan Varishunt monteras i alla lägen utom med spindeln nedåt. Väggkonsolen är avsedd som hjälp vid montering av Varishunt. Den skall inte ta upp vikt och påkänningar från yttre rörkonstruktioner. Varishunt DN 65 har flänsar enligt PN 1, SS 342, 348 och 232. Pump Pumpar som har flänsar PN 1, DN 65 kan monteras direkt mot Varishunt. Vi levererar också övergångar till andra anslutningsdimensioner och tryckklasser. Övergång Varishunt Pumpfläns Typbeteckning DN DN PN U.65 F U.65 F U.65 F U.65 F U.65 F U.65 F U.65 F U.65 F När Varishunten levereras med ett komplett pumppaket ingår också lämplig övergång. Ange vid beställning om avstängningsventiler önskas. Monteringsexempel Objekt kopplat i vinkel mot Varishunten. Rörmotståndet beaktas ej i primärsidans urvalsdiagram Kylbatteri Panna S1 C/C 16 6/1

7 Kombinationsmöjligheter Översikt ställdon till VFF Gångtid Ställkraft Datablad 12 s 28 N N4566 Typ Ställdonstyp Matningsspänning SKC32.6 SKC32.61 AC 23 V SKC82.6 Elektrohydraulisk SKC82.61 SKC6 AC 24 V SKC62.. 1) DC 4 2 ma 1 Ω Ställdon SKC..U är UL-godkända Styrsignal 3-läges DC 1 V 1) Snabbstängningsfunktion Nej Ja Nej Ja Nej Ja... Underhåll Avfallshantering Varishunterna är underhållsfria. Vid servicearbeten på Varishunt, ventil och/ ventilställdon: Koppla ifrån pumpar och matningsspänningen Stäng avstängningsventilerna i rörnätet Gör ledningarna trycklösa och låt dem svalna helt Om nödvändigt lossa elektriska ledningarna från anslutningsplintarna. De olika materialen skall i samband med miljöanpassad avfallshantering åtskiljas och sorteras var för sig. En särbehandling av specifika komponenter kan vara obligatorisk enligt lagens föreskrifter önskvärd ur ett ekologiskt perspektiv. Aktuell lokal lagstiftning skall alltid beaktas!... Garanti Tekniska data och materialhållfasthet garanteras endast med av Siemens rekommenderade ställdon. Vid användning tillsammans med ställdon av annat fabrikat upphör ovanstående garantiåtagande. 7/1

8 Tekniska data Tryckklass PN 1 Max. tillåten medietemperatur 12 C Max. tillåten tryckskillnad Vid helt öppen ventil 1 kpa Karakteristik Semi-linjär, båda portarna (konstantflöde för 3-vägsfunktion) Läckage <,5 % av max. kvs-värde Lyfthöjd 4 mm Material Ventilhus Gjutjärn SS Kägla, säte och backventiler Mässing SS 5148 och noryl Spindel Rostfritt stål 18/8 SS2346 Packbox O-ringar, EPDM (etenpropengummi) Anslutning DN 65, flänsar enligt tryckklass PN 1, SS 342, SMS 348, SMS 232 Isolering För värme: Polyuretanskum För kyla: Armaflex Vikt 68 kg inkl. värmeisolering 8/1

9 Inkoppling Inkopplingsalternativ Inkopplingar skall utföras enligt något av nedanstående alternativen. Normalt väljs 2-3-vägsfunktionen vid beställningen. Funktionen kan ändras på platsen. Streckade symboler är ej i funktion. I inkopplingsbild är B1 proppad. I inkopplingsbild har B1 fri passage, alltså kortsluten Panna, vägsutförande med pump i primärkretsen Luft 1 Panna, vägsutförande med pump i primärkretsen Luft 2 Gruppventilen alltid fullt öppen 4 2 Panna, vägsutförande utan pump i primärkretsen Ev. påfrysningsskydd Gruppventilen alltid fullt öppen monteras nära shunt 2 4 Luft 3 Expansionskärl Frånluft 1 3 Vätskekopplad värmeåtervinning med balanserad by-pass Panna, B1 3 1 Lågflödessystem, B1 är pluggad, variabelt flöde primärt Luft 5 Panna, B1 3 1 "Norge koppel", B1 är kortsluten 4931S11 Luft 6 9/1

10 C VARISHUNT C 1 VARISHUNT 12 Varv 15 Varv Varv Tryckfall mats over styrventilens matnipplar C V ARISHUNT C V ARISHUNT Måttuppgifter (mått i mm) VARISHUNT VFF M1 Väggkonsol M3 1/ Siemens AB, Building Technologies Division, sv3/ Rätt till ändringar förbehålles
