Sätesventiler VF 2, VL 2 2-Vägs VF 3, VL 3 3-Vägs

Transkript

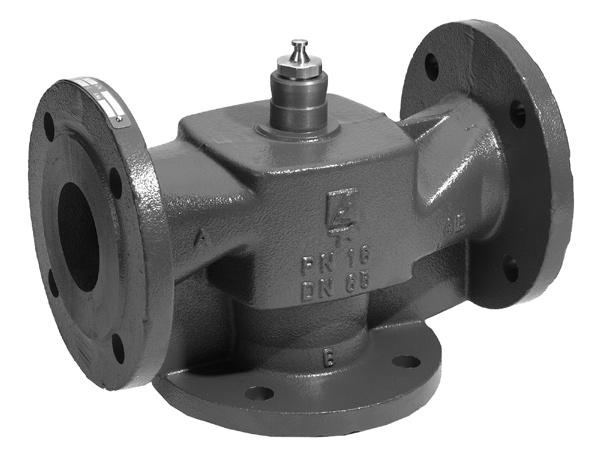

1 Datablad Sätesventiler VF 2, VL 2 2-Vägs VF 3, VL 3 3-Vägs V7-71 Beskrivning Ventilerna är en kvalitets- och kostnadseffektiv lösning för de flesta värme- och kylapplikationer. Ventilerna kan användas med glykolblandningar upp till 50 %. 2-vägs ventil VF 2/VL blir inte 3-vägs ventiler genom att demontera blindflänsen. VF 2 / VL 2 VF 3, VL 3 VL ventil Gjutjärn (GG-25) , PN 6, max. mediumtemperatur 120 C VF ventil Gjutjärn (GG-25) , PN 16, max. mediumtemperatur 130 C. Segjärn (GGG 40,3) , PN 16, max. mediumtemperatur 200 C Data: PN 6 (VL), PN 16 (VF) (VL) (VF) Lämplig för vatten eller glykolvatten Mediumtemperatur 2 (-10*) C (VL), 2 (-10*) / 200 C (VF) * Vid temperaturer från -10 C till+ 2 C använd spindelvärmare Lämplig för användning med AMV (E) 15, 16, 25, 35, 25 SU/SD, 55, 56, 85, 86 och AMV 323, 423, 523 motorer. Överensstämmelse med PED direktiv 97/23/EG. Beställning VF 2, VL 2 VF 3, VL 3 k VS * m 3 /h Best nr VL 2 (PN 6) VF 2 (PN 16) Z B Z B Z B Z B Z B Z B Z B Z B Z B Z B Z B Z B Z B B B3255 * k VS enligt VDI/VDE 2173 k VS * m 3 /h Best nr VL 3 (PN 6) VF 3 (PN 16) Z B Z B Z B Z B Z B Z B Z B Z B Z B Z B Z B Z B Z B B B3150 DH-SMT/SI VD.HC.K2.07 Danfoss 05/2009 1

2 Beställning (fortsättning) Tillbehör Spindelvärmare för AMV/AME Typ Spindelvärmare 24 V (AMV / AME 15, 16, 25, 35 och ventiler 15-50) Spindelvärmare 24 V (AMV/AME 55, 56 och ventiler ) Spindelvärmare 24 V (AMV/AME 55, 56 och ventiler 125, 150) Spindelvärmare 24 V (AMV/AME 85, 86 och ventiler 125, 150) Best nr 065B Z Z Z7021 Reservdelar - packbox Dimension Ventil Best nr VL 2 / VL 3 VF 2 / VF B0008 1) 065B0008 1) OBS 1) Packbox tryckring instruktion 2) Tre PFTE ringar tryckring instruktion B1360 1) 065B1360 1) - 065B0007 2) Data Tryckklass PN 16 (VF); PN 6 (VL) Reglerkarakteristik LOG - port A-AB; LIN - port B-AB Medium Vatten / Glykolblandning < 50% Mediumtemperatur Läckage VL 2, VL 3: 2 (-10* ) C VF 2, VF : 2 (-10* ) C VF 2, VF och 150: 2 (-10* ) C 0,05 % k VS Reglerförhållande k VS 0,63: min. 30:1 / k VS 1,0-4.0: min. 50:1 / : min. 100:1 Anslutning Fläns ISO * Vid temperaturer från -10 C till +2 C använd spindelvärmare Material: VF 2 / VF 3 / VL 2 / VL 3 ( ) Ventilhus Gjutjärn EN-GJL-250 (GG-25) Spindel Rostfritt stål Kägla - Mässing (15 65) - Rödgods (Rg 5) ( ) Packning EPDM VF 2 / VF 3 ( ) Ventilhus och täckplatta Kägla GGG 40 Säte och spindel Tätningsset Segjärn EN-GJS LT (GGG 40.3) Rostfritt stål PFTE ringar Läckage vid stängd ventil 2 - vägs ventiler (A-AB) 1) Max. 0,05% k VS 1) 3 - vägs ventiler (A-AB) 1) (B-AB) Max. 0,05% k VS 1) Max. 1% k VS 1) Läckage över ventiler VF/VL 15 (kvs 0,63-2,5) är 0,1 % Densitet och trycktest enligt VDI/VDE 2174 Temperatur och tryckdiagram: 2 VD.HC.K2.07 Danfoss 05/2009 DH-SMT/SI

3 Data (forts) Max. stängningstryck och rekommenderat Δp ( 15-50) Ventil Slaglängd mm AMV 15 AME 15 AMV 16 AME 16 AMV 25 AME 25 Motor AMV 25 SU/SD AME 25 SU/SD AMV(E) 35 AMV 323 AMV 423, AMV N 300 N 1000 N 450 N 600 N 1200 N VL VF VL VF VL VF VL VF VL VF VL VF Max. stängningstryck (bar) ,5 2, ,5 0, Max. stängningstryck och rekommenderat Δp ( ) Ventil Slaglängd mm VL VF AMV 85, 86 AME 85, 86 AMV 55 AME 55 Motor AMV 56 AME 56 AMV 423, AMV N 2000 N 1500 N 1200 N VF VL VF VL VF VL VF Max. stängningstryck (bar) ,5 4, ,5 1, ,5 0, , ,5-0,5-0,2 - - OBS Max. ΔP är den fysiska gränsen för det differentialtryck som ventilen stänger emot. Det rekommenderade ΔP är baserad på generering av buller, förslitning etc. Max. rekommenderat ΔP är 4 bar. Om max. stängningstryck är mindre än 4 bar är det rekommenderade ΔP detsamma som stängnings ΔP. Ventilkarakteristik Ventilkarakteristik log (2-vägs) Ventilkarakteristik log/lin (3-vägs) Kapacitet Kapacitet Slaglängd Slaglängd DH-SMT/SI VD.HC.K2.07 Danfoss 05/2009 3

4 Installation Anslutning Ventilen monteras i flödesriktningen, som anges på ventilhuset. AB är alltid utlopp, inlopp är A (tvåvägs) eller A alternativt B (trevägs). Montering av ventil Se till att rören är fria från smuts före montering av ventilen. Det är viktigt att rören är ordentligt klamrade på båda sidor om ventilen och med jämna mellanrum så att det inte finns risk för vibrationer. Montera ventilerna med ställdonet horisontalt eller vertikalt. Lämna tillräckligt med utrymme för att underlätta demontering av ställdon från ventilen. Ventilen får inte installeras i explosiv miljö eller med en omgivningstemperatur högre än 50 C eller lägre än 2 C. Motorventilen får inte utsättas för sprutande ånga, sprutade vattenstrålar eller droppande vätska. Observera att ställdonet kan roteras 360 på ventilen genom att lossa anslutningen mellan ventil och ställdon. Principskiss för applikation av 3-vägs blandningsventil. observera att ventilen får endast användas som blandningsventil, den är inte lämplig som fördelningsventil ( en ingångs- och två utgångsportar). När den funktionen är nödvändig, ska ventilen monteras i returledningen, se fig. 2. Observera att om pumpen monteras före A porten i nedanstående principskiss, kommer det att bli slag i ventilen vilket kan orsaka överbelastning av ställdonet. A AB B Fig. 1 Blandningsventil använd i blandningsapplikation. AB B A Fig. 2 Blandningsventil använd i fördelningsapplikation. Skrotning Ventilen måste demonteras och delarna sorteras i olika material före skrotning 4 VD.HC.K2.07 Danfoss 05/2009 DH-SMT/SI

5 Dimensionering Vätska med specifik vikt 1 Vätska med specifik vikt som inte är 1 Tryckfall kpa (100kPa=1bar=~10m H2O) Specifik vikt Exempel 1 för vätskor med specifik vikt av 1 (tex. vatten) Data: Flöde: 6 m 3 /h Tryckfall i systemet: 55 kpa Leta reda på den horisontella linjen som representerar ett flöde av 6 m3/h (linjen AA). Ventilauktoriteten är given av följande ekvation: p1 Ventilauktoritet, a = p1+ p2 Där: Δp1 = tryckfall i helt öppen ventil Δp2 = tryckfall över resten av kretsen med fullt öppen ventil Den idealiska ventilen skulle ge ett tryckfall lika med systemtryckfallet (dvs. en auktoritet på 0,5): Om: Δp1 = Δp2, a = Δp1/2*Δp1 = 0,5 perfekt storlek. Skärningspunkten mellan linje A-A med diagonala linjer ger tryckfallet fastställt av verkliga, snarare än idealiska ventiler. I detta fall en ventil med k VS 6.3 som ger ett tryckfall på 90,7 kpa (punkt C): 90.7 Därför ventilauktoritet = = Den näst största ventilen, med k VS 10, skulle ge ett tryckfall på 36 kpa (punkt D): 36 Därför ventilauktoritet = = Generellt, för en 3-port applikation, ska den mindre ventilen väljas (vilket resulterar i en ventilauktoritet högre än 0,5 och därmed förbättrad reglernoggrannhet). Detta kommer dock att öka det totala trycket och ska kontrolleras av konstruktören för kompatibilitet med de tillgängliga pumparna, etc. Den bästa auktoriteten är 0,5 med en önskad intervall mellan 0,4 och 0,7. I detta exempel skulle en auktoritet på 0.5 vara given med en ventil med ett tryckfall på 55 kpa vid detta flöde (punkt B). Skärningspunkten mellan linje A-A med en vertikal linje dragen från B ligger mellan två diagonala linjer; vilket innebär att det inte finns någon ventil med DH-SMT/SI VD.HC.K2.07 Danfoss 05/2009 5

6 Dimensionering (fortsättning) 2 För vätskor med densitet som inte är 1 Data: Flöde: 6 m³/h vätska, SG 0.9 Systemtryckfall: 10 kpa I detta exempel ska den vänstra axeln i diagrammet ignoreras. Från RH-axeln är flödet 6 m 3 /h lokaliserat (punkt E). Skärningspunkten mellan den diagonala linjen från punkt E med den vertikala linjen från SG = 0,9 ger utgångspunkten för ett effektivt flöde linje FF. Processen fortsätter sedan till exempel 1, 10 kpa skär FF som ligger närmast k VS 16 diagonalen. Skärningspunkten mellan FF med k VS 16 ger ett ventiltryckfall på 12,7 kpa (se diagrammet på sidan 5, punkt G) Mått VF / VL + AMV(E) 15, 16, 25, 35 AMV(E) 15, 16 + AMV(E) 25, 35 + VF 2-3 / VL 2-3 VF 2-3 / VL 2-3 Typ Anslutning L H* h** H1 H3 DC d n Vikt mm mm mm mm mm mm mm antal hål kg VF 2 / VF 3 15 fläns PN ,5 / 3,4 VF 2 / VF 3 20 fläns PN ,4 / 4,3 VF 2 / VF 3 25 fläns PN ,4 / 5,2 VF 2 / VF 3 32 fläns PN ,9 / 7,2 VF 2 / VF 3 40 fläns PN ,2 / 9,7 VF 2 / VF 3 50 fläns PN ,3 / 12,8 VL 2 / VL 3 15 fläns PN ,6 / 2,5 VL 2 / VL 3 20 fläns PN ,3 / 3,2 VL 2 / VL 3 25 fläns PN ,0 / 3,8 VL 2 / VL 3 32 fläns PN ,3 / 5,6 VL 2 / VL 3 40 fläns PN ,2 / 8,8 VL 2 / VL 3 50 fläns PN ,2 / 11,5 H* bara 3 - vägs ventiler h** bara för ventiler med blindfläns 6 VD.HC.K2.07 Danfoss 05/2009 DH-SMT/SI

7 Mått (fortsättning) VF / VL + AMV(E) 55, 56 AMV(E) 55, AMV(E) 56 + VF 2-3 / VL 2-3 Typ Anslutning L H* h** H1 DC d n Vikt mm mm mm mm mm mm antal hål kg VF 2 / VF 3 65 fläns PN ,0 / 18,2 VF 2 / VF 3 80 fläns PN ,5 / 29,2 VF 2 / VF fläns PN ,8 / 36,4 VF 2 / VF fläns PN ,3 / 54,0 VF 2 / VF fläns PN ,0 / 79,0 VL 2 / VL 3 65 fläns PN ,0 / 17,2 VL 2 / VL 3 80 fläns PN ,0 / 25,0 VL 2 / VL fläns PN ,0 / 34,0 H* bara 3 - vägs ventiler h** bara för ventiler med blindfläns VF 2 / VF 3 + AMV(E) 85, 86 Typ L H* h** H1 DC d n Vikt mm mm mm mm mm mm antal hål kg VF 2 / VF ,3 / 54,0 VF 2 / VF ,0 / 79,0 H* bara 3 - vägs ventiler h** bara för ventiler med blindfläns DH-SMT/SI VD.HC.K2.07 Danfoss 05/2009 7

8 Mått (fortsättning) VF / VL + AMV 323/423/523 Typ L H* h** H1 DC d n Vikt Anslutning mm mm mm mm mm mm antal hål kg VF 2 / VF ,5 / 3,4 VF 2 / VF ,4 / 4,3 VF 2 / VF ,4 / 5,2 VF 2 / VF ,9 / 7,2 VF 2 / VF ,2 / 9,7 VF 2 / VF ,3 / 12,8 VF 2 / VF ,0 / 18,2 VF 2 / VF ,5 / 29,2 VF 2 / VF ,8 / 36,4 Fläns VL 2 / VL ,6 / 2,5 VL 2 / VL ,3 / 3,2 VL 2 / VL ,0 / 3,8 VL 2 / VL ,3 / 5,6 VL 2 / VL ,2 / 8,8 VL 2 / VL ,2 / 11,5 VL 2 / VL ,0 / 17,2 VL 2 / VL ,0 / 25,0 VL 2 / VL ,0 / 34,0 H* bara 3 - vägs ventiler h** bara för ventiler med blindfläns danfoss@danfoss.se 8 VD.HC.K2.07 Produced by Danfoss A/S 05/2009
