VGS211F CS. Field Devices Europe TEKNISKA DATA. Tvåvägsventil, flänsade PN16, 200 C ånga

Transkript

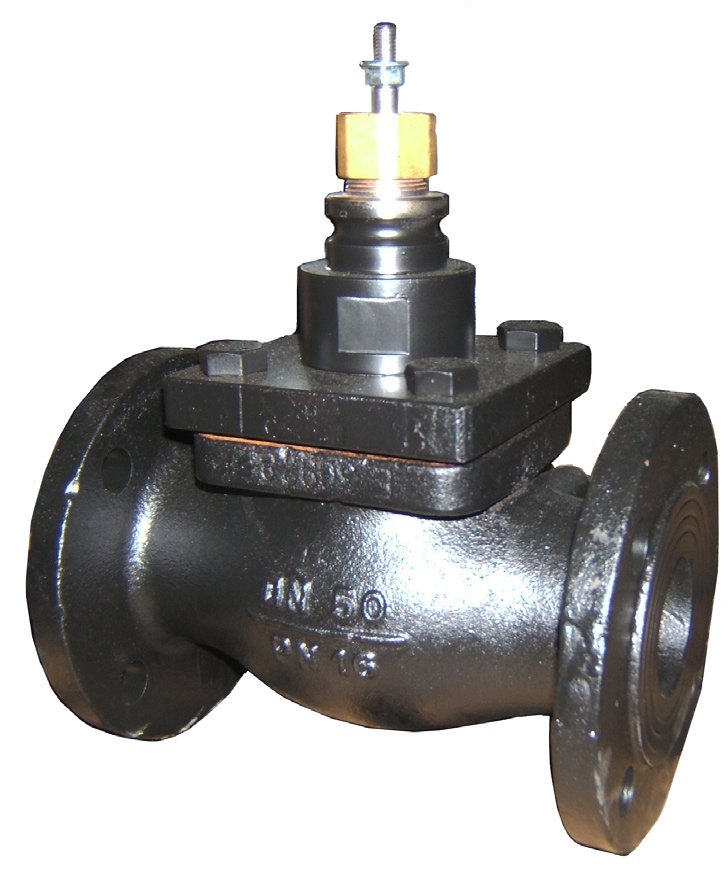

1 01 Tvåvägsventil, flänsade PN16, 200 C ånga är främst avsedd för att användas i system med ånga men kan användas HVAC system för värmning, kylning och lufthantering. Ventilen kan hantera följande media: Ånga upp till 200 C Varmt och kallt vatten Vatten med frysskyddsmedel, t ex glykol (50%) Om ventilen används för medier vid temperaturer som är lägre än 0 C, bör den utrustas med en värmare för att förhindra fastfrysning av ventilspindeln. TEKNISKA DATA Typ... tvåvägs kägelventil Stängningsriktning stängd nedåt Tryckklass....PN 16 Flödeskarakteristik EQ% Reglerområde Kv/Kv min : DN >50 DN >35 Läckage... 0,02% av Kvs ΔPm... 6 bar Maximal medietemperatur: C Minimal medietemperatur: C. Anslutningar... Fläns enligt ISO Material Hus Gjutjärn (EN JL1040) Spindel... Rostfritt stål (AISI 303). Kägla Rostfritt stål (AISI 304). Säte... Rostfritt stål (AISI 304). Packbox... PTFE Dim Kvs Artikelnummer Typ Slaglängd DN 15 (m 3 /h) 0.6 VGS211F-15CS03 VGS211F-15CS 0.63M SD VGS211F-15CS04 VGS211F-15CS 1M SD VGS211F-15CS05 VGS211F-15CS 1.6M SD VGS211F-15CS07 VGS211F-15CS 2.5M SD mm VGS211F-15CS0 VGS211F-15CS 4M SD VGS211F-20CS VGS211F-20CS 6.3 M SD VGS211F-25CS VGS211F-25CS 10M SD VGS211F-32CS VGS211F-32CS 16M SD VGS211F-40CS VGS211F-40CS 25M SD VGS211F-50CS VGS211F-50CS 35M SD00 mm OBS! Slutanvändaren/installatören är skyldig att kontrollera att ventilens material klarar de olika medierna såsom frostskyddsmedel eller anti-rost tillsatser.

2 02 FUNKTION Ventilen är öppen när spindeln är uppåt. När spindeln är nere är ventilen stängd. INSTALLATION Ventilen bör monteras med flödesriktningen i enlighet med ventilmarkeringen. Du rekommenderas att installera ventilen i returledningen för att undvika att utsätta ställdonet för höga temperaturer. Ventilen får inte monteras med ställdonet under ventilen. Om så är möjligt, rekommenderas att installera ställdonet i en vinkel av 45 från röret för att minska ledningsvärmen. För att förhindra att fasta partiklar fastnar mellan spindel och säte ska, om möjligt, ett filter installeras före ventilen. Rörsystemet bör också renspolas innan ventilen installeras. VAL AV STÄLLDON Size Kvs M700 MG900 SR M00 M1500/ MV15B M3000 DN (m 3 /h) pc (kpa) P C = Maximalt tryckfall över ventilen i stängt läge. INSTALLATION A. Vanlig installation utan lokal cirkulationspump. För att få god funktion bör ventilen vara minst hälften av det tillgängliga trycket (ΔP). Detta motsvarar en ventilauktoritet på 50%. B. Vanlig installation med cirkulationspump. Ventilens K V -värde bör väljas så att hela det tillgängliga tryckfallet (ΔP) ligger över hela reglerventilen. Schneider Electric Telefon Januari 2010 sp

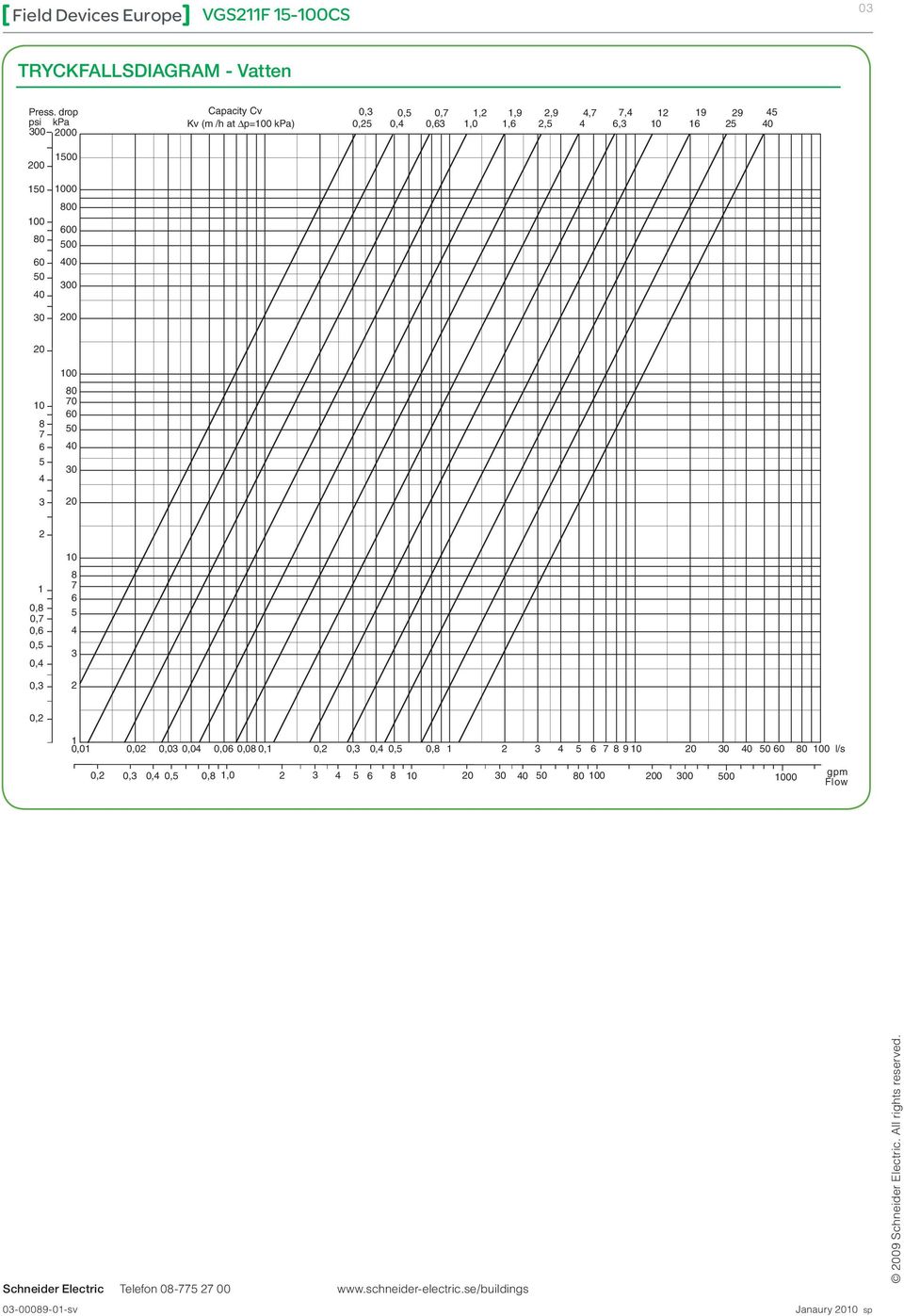

3 03 TRYCKFALLSDIAGRAM - Vatten Press. drop psi kpa Capacity Cv 0,3 0,5 0,7 1,2 1,9 2,9 4,7 7, Kv (m /h at p=100 kpa) 0,25 0,4 0,63 1,0 1,6 2,5 4 6, , 0,7 0,6 0,5 0,4 0, ,2 1 0,01 0,02 0,03 0,04 0,06 0,0 0,1 0,2 0,3 0,4 0,5 0, l/s 0,2 0,3 0,4 0,5 0, 1, gpm Flow Schneider Electric Telefon Janaury 2010 sp

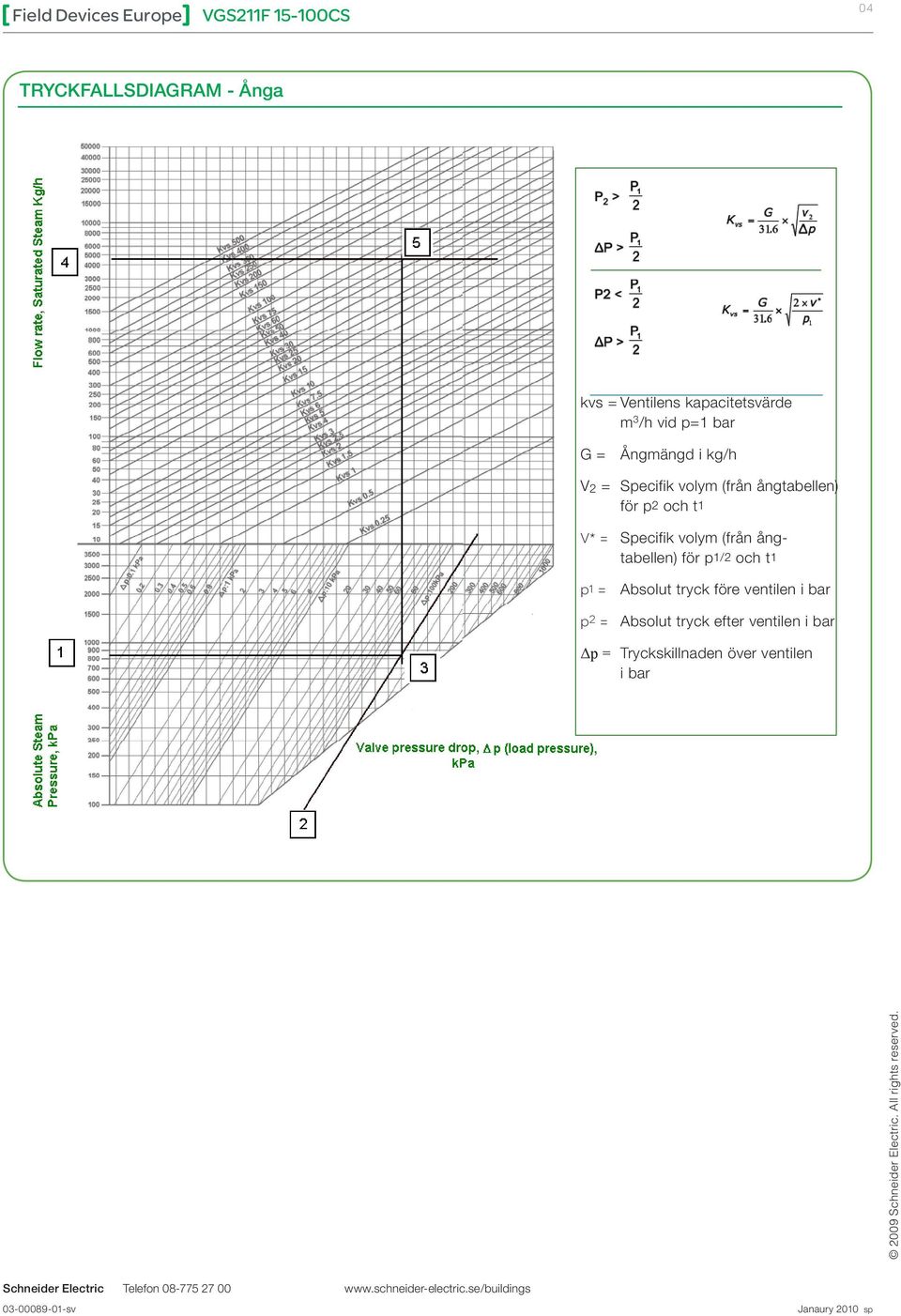

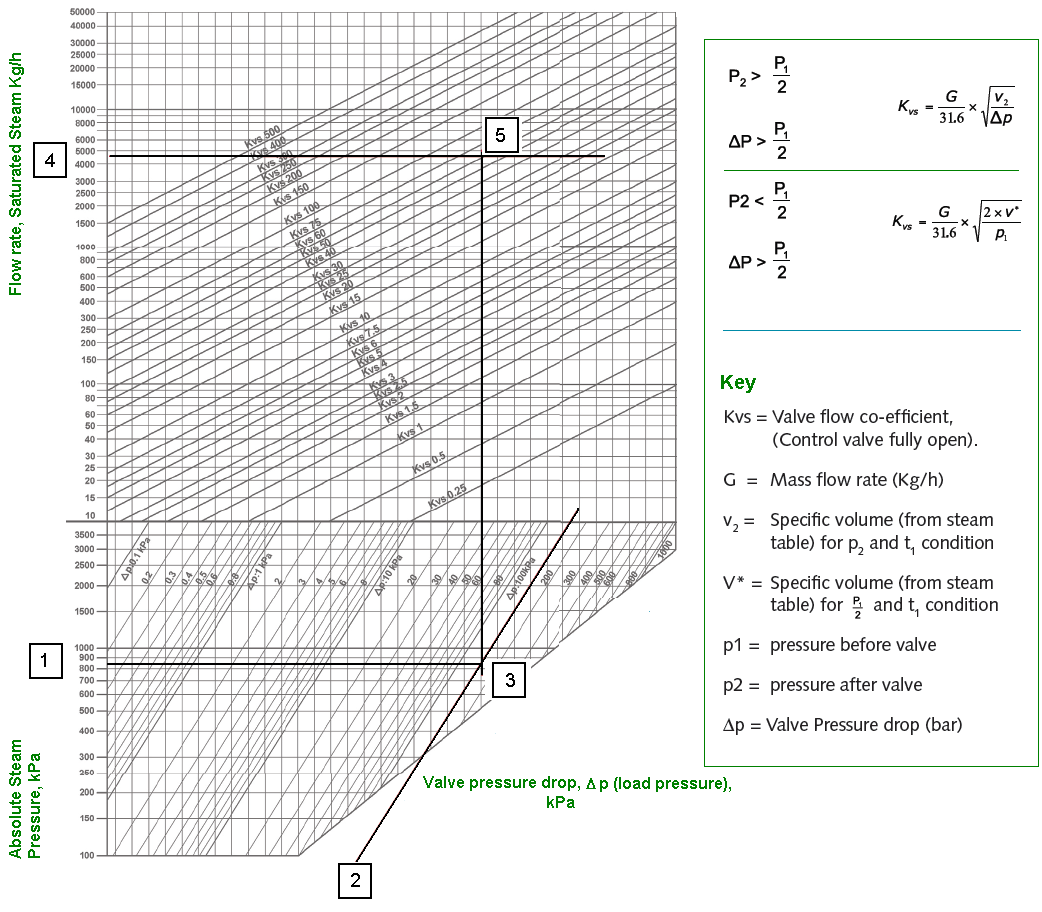

4 04 TRYCKFALLSDIAGRAM - Ånga kvs = Ventilens kapacitetsvärde m 3 /h vid p=1 bar G = Ångmängd i kg/h V 2 = Specifik volym (från ångtabellen) för p2 och t1 V* = Specifik volym (från ångtabellen) för p1/2 och t1 p1 = Absolut tryck före ventilen i bar p 2 = Absolut tryck efter ventilen i bar Δp = Tryckskillnaden över ventilen i bar Schneider Electric Telefon Janaury 2010 sp

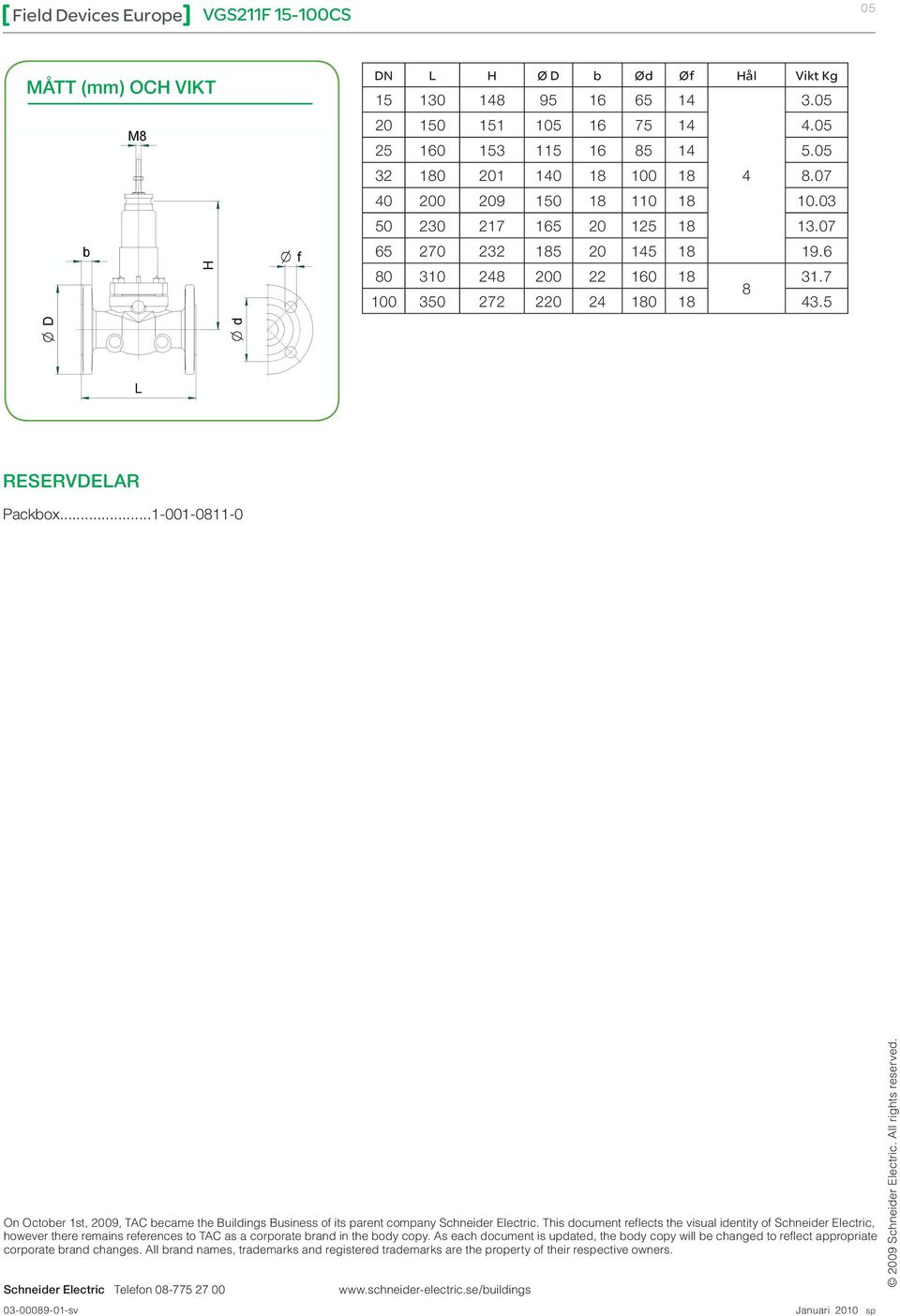

5 05 MÅTT (mm) OCH VIKT DN L H Ø D b Ød Øf Hål Vikt Kg RESERVDELAR Packbox On October 1st, 2009, TAC became the Buildings Business of its parent company Schneider Electric. This document reflects the visual identity of Schneider Electric, however there remains references to TAC as a corporate brand in the body copy. As each document is updated, the body copy will be changed to reflect appropriate corporate brand changes. All brand names, trademarks and registered trademarks are the property of their respective owners. Schneider Electric Telefon Januari 2010 sp
