1 Katalog över HVACventiler och ställdon Utgåva: Maj 2007

2 TAC den enda källan för alla dina ventil- och ställdonsbehov I den här katalogen presenteras det omfattande ventil- och ställdonsutbudet som tillhandahålls av TACs avdelning för fältprodukter. Avdelningen tillhandahåller våra kunder med en enda källa för de fältprodukter de behöver för att slutföra deras systeminstallationer. Genom att göra affärer med endast en pålitlig leverantör sparar TACs kunder både tid och pengar, de kan känna sig fullkomligt trygga med kvaliteten, driften, kompatibiliteten och att de får valuta för pengarna. GLOBAL LEDARE INOM FASTIGHETS-IT TAC är en ledande leverantör av lösningar för fastighetsautomation baserade på Open Integrated Systems for Building IT. TACs mål är att ge mervärde genom fastighetsmiljötjänster för inomhusklimat, säkerhet och energiförbrukning, som tillhandahålls slutanvändare och fastighetsägare världen över med hjälp av avancerad teknik. TAC erbjuder sina kunder ett komplett koncept avseende hårdvara och mjukvara, installation och support. TAC har över 80 års erfarenhet inom HVAC, fastighetsautomation och säkerhet och företaget har en personalstyrka på över 5000 anställda världen över, med partners och filialer i 80 länder. TACs moderbolag, Schneider Electric, är världsledande inom automation och elektrisk hantering, med över anställda världen över, och verksamheter i 190 länder. TAC är det snabbast växande, mest nyskapande företaget inom branschen för fastighetsautomation. Vi går i bräschen för tillväxt eftersom vi ger våra kunder det de vill ha, år efter år, fastighet efter fastighet. 2 Katalog över HVAC-ventiler och -ställdon Inledning

3 Innehållsförteckning VENTILER 3 KÄGELVENTILER 3 V241 Tvåvägs gängad kägelventil 4 V211T Tvåvägs gängad kägelventil 5 V212T Tvåvägs gängad tryckbalanserad kägelventil 6 V211 Tvåvägs flänsad kägelventil 7 VG211 Tvåvägs flänsad kägelventil 8 V212 Tvåvägs flänsad tryckbalanserad kägelventil 9 V222 Tvåvägs tryckbalanserad kägelventil 10 VG222 Tvåvägs tryckbalanserad kägelventil 11 V231 Tvåvägs flänsad kägelventil 12 V232 Tvåvägs tryckbalanserad kägelventil 13 V292 Tvåvägs tryckbalanserad kägelventil 14 V341 Trevägs gängad kägelventil 15 V311T Trevägs gängad kägelventil 16 V311 Trevägs flänsad kägelventil 17 V321 Trevägs flänsad kägelblandventil 18 VG321 Trevägs flänsad kägelblandventil 19 ZONVENTILER, LÅNG SLAGLÄNGD 20 VZ22, VZ32, VZ42 Zonventiler med 2, 3 och 4 portar 20 VZ29, VZ39, VZ49 Zonventiler med 2, 3 och 4 portar 21 ZONVENTILER, KORT SLAGLÄNGD 22 VZ28, VZ38, VZ48 Zonventiler med 2, 3 och 4 portar 22 VRIDSLIDVENTILER 23 VTRE 23 Trevägs flänsad vridslidventil 23 VRIDSPJÄLLVENTILER 24 TRV-S Vridspjällventil 24 STÄLLDON 25 KÄGELVENTILSTÄLLDON 25 TAC Forta M310, M400, M800, M , 26 Linjära ställdon TAC Forta M700 Linjärt ställdon med fjäderåtergång 27, 28 MV15B Ställdon med flytande 3-punkter 29 M22A, M50A Linjära ställdon för stora ventiler 30 M22B, M50B Linjärt ställdon med flytande 3-punkter 31, 32 ZONVENTILSTÄLLDON 33 MZ18L LON zonventilställdon 33 MZ18A 0-10 V Modulerande zonventilställdon 34 MZ18B 24 V Modulerande zonventilställdon 34 MZ20A 0-10 V Zonventilställdon 35 MZ10T 230 V Termoelektriskt ställdon 35 MZ20B 24 V Elektromekaniskt ställdon 36 MZ88T/MZ88TA Modulerande termoelektriskt ställdon 36 RADIATORVENTILSTÄLLDON 37 MZ09L LON Linjärt ställdon för radiatorer 37 MZ09B Linjärt ställdon för radiatorer 38 MZ09T Termoelektriskt on/off-ställdon för radiatorer 39 VRIDSTÄLLDON 40 EM9/M9B Vridställdon för VTRE-ventiler 40 VRIDSPJÄLLVENTILSTÄLLDON 41 MB15A/MB30A Elektromekaniskt ställdon 41 för vridspjällventiler MB15B/MB30B Elektromekaniskt ställdon 42 för vridspjällventiler SPJÄLLSTÄLLDON 43 SPJÄLLSTÄLLDON, UTAN FJÄDERÅTERGÅNG 43 MD5A/MD10A/MD20A/MD40A 43 Spjällställdon utan fjäderåtergång MD5B, MD10B, MD20B, MD40B 44 Spjällställdon utan fjäderåtergång SPJÄLLSTÄLLDON, FJÄDERÅTERGÅNG 45 LF24-SR, LF24, LF230 Modulerande fjäderåtergång 45 Spjällställdon AF24-SR, AFR24-SR, AF24(-S), AF230(-S), AFR24(-S), 46 AFR230(-S) Spjällställdon med modulerande fjäderåtergång SATCHWELL-VENTILER 47 KÄGELVENTILER 47 VZ Tvåvägs gängade kägelventiler 47 MZ Trevägs gängad kägelventil 48 VRIDSLIDVENTILER 49 MB Trevägs vridslidventiler 49 SATCHWELL-VENTILER 50 KÄGELVENTILSTÄLLDON 50 AVUX, AVUM, AVUE Linjära ställdon 50 BILAGA A 51 Anslutningar V241 och V341 BILAGA B 53 Anslutningar för zonventiler i VZ-serien BILAGA C 54 Tillbehör för spjällställdon BILAGA D 55 TAC Venta dimensioneringstabell för vattenventiler BILAGA E 56 Dimensioneringstabell för Satchwell-vattenventiler Katalog över HVAC-ventiler och -ställdon Innehållsförteckning 3

4 Ventiler TAC tillhandhåller ett brett utbud ventiler för att tillgodose alla olika driftsförhållanden och användningsområden som finns i en modern byggnad. TACs ventiler erbjuder stort reglerområde, vilket ger exakt och noggrann styrning av medier och säkerställer minimal energiförbrukning. Kägelventiler Kägelventilerna i serien TAC Venta erbjuder ett stort reglerområde, är självrengörande, har lågt läckage och en robust packbox. V241 V241 kan med fördel användas i ett stort antal applikationer inom värme, kyla, luftbehandling och tappvarmvattensystem. Ventilen klarar följande typer av media: Hetvatten och kylvatten. Vatten som innehåller fosfat eller hydrazin. Vatten med frysskyddsmedel, till exempel 50 % glykol. Om ventilen används för media med temperaturer under 0 C, bör den förses med en spindelvärmare för att förhindra att is bildas på spindeln. Utförande Tvåvägs kägelventil Tryckklass PN 16 Flödeskarakteristik Likprocentig modifierad Slaglängd 20 mm Reglerområde Kv/Kvmin Se tabell Läckage upp till 0,02 % av Kv/Cv Pm 600 kpa, vatten Max. temperatur för media 150 C Min. temperatur för media -20 C Anslutningar Ventil Utvändig gänga i enlighet med ISO 228/1 Anslutningssatser Se bilaga A Hus Brons Rg5 Kägla och säte Rostfritt stål SS 2346 Spindel Rostfritt stål SS 2346 Standard packbox Venta Maximalt tryckfall kpa V241 Ställdon utan fjäderåtergång Fjäderåtergång Storlek (mm) Kv Reglerområde M310 M400 M800 M1500 MV15B M N 400 N 800 N 1500 N 1500 N 700 N ,25 > ,40 > ,63 > ,0 > ,6 > ,5 > ,0 > ,3 > > > > > Katalog över HVAC-ventiler och -ställdon Ventiler Kägelventiler

5 V211T V211T kan med fördel användas i ett stort antal applikationer inom värme-, kyl- och luftbehandlingssystem. Ventilen klarar följande typer av media: Hetvatten och kylvatten. Vatten med frysskyddsmedel, till exempel 50 % glykol. Om ventilen används för media med temperaturer under 0 C, bör den förses med en spindelvärmare för att förhindra att is bildas på spindeln. Utförande Tvåvägs kägelventil Tryckklass PN 16 Flödeskarakteristik Likprocentig modifierad Slaglängd 20 mm Reglerområde Kv/Kvmin >50 Läckage Tätslutande Pm 400 kpa, vatten Max. temperatur för media 120 C Min. temperatur för media -20 C Anslutningar Invändig rörgänga Rp Hus Segjärn EN-JS 1030 Spindel Rostfritt stål SS 2346 Kägla Mässing CW602N Tätning EPDM Säte Segjärn EN-JS 1030 Standard packbox Venta Maximalt tryckfall kpa V211T Ställdon utan fjäderåtergång Fjäderåtergång Storlek (mm) Kv Reglerområde M310 M400 M800 M1500 MV15B M N 400 N 800 N 1500 N 1500 N 700 N ,6 > ,5 > ,0 > ,3 > > > > > Katalog över HVAC-ventiler och -ställdon Ventiler Kägelventiler 5

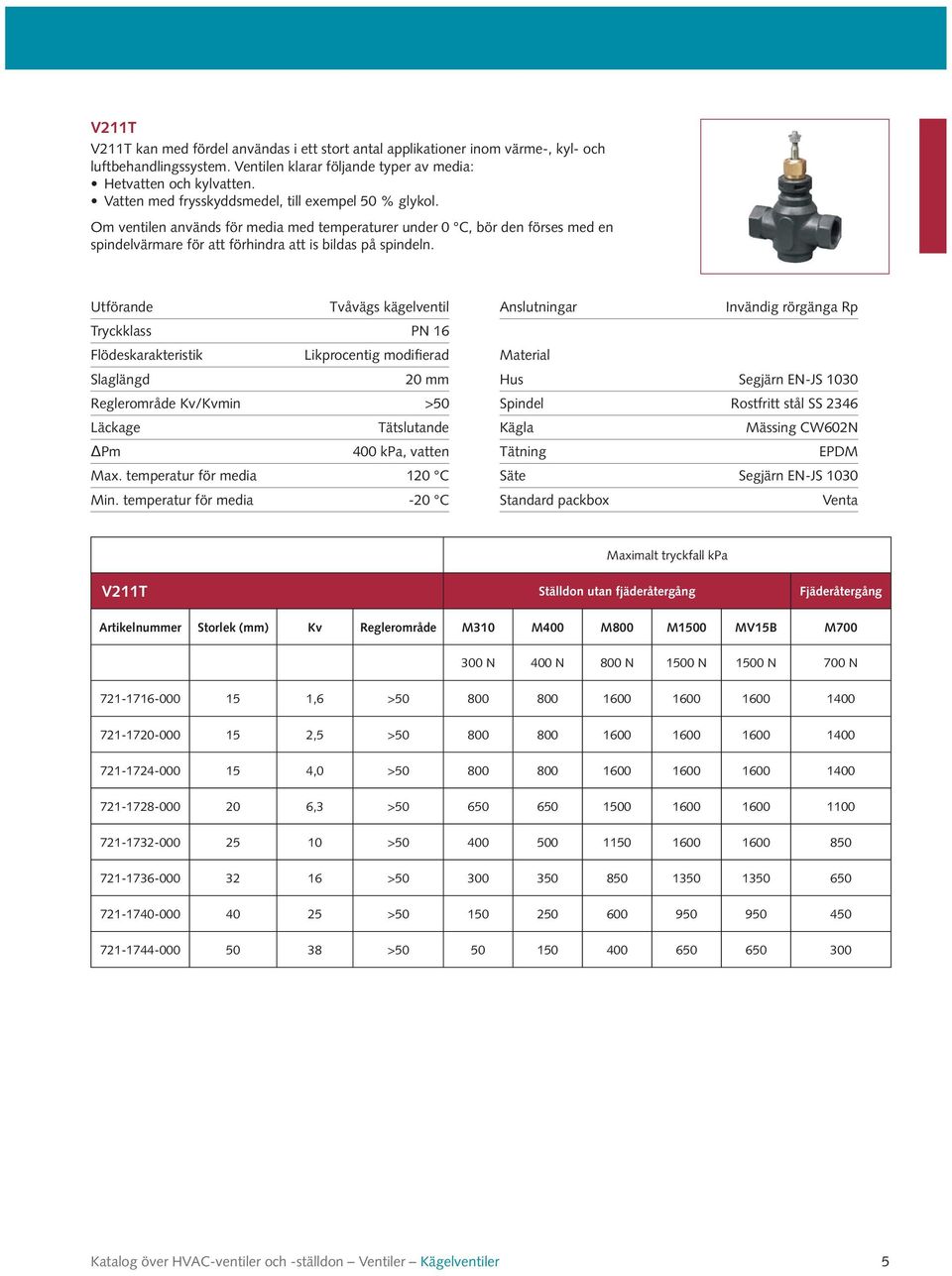

6 V212T V212T kan med fördel användas i ett stort antal applikationer inom värme-, kyl- och luftbehandlingssystem. Ventilen klarar följande typer av media: Hetvatten och kylvatten. Vatten med frysskyddsmedel, till exempel 50 % glykol. Om ventilen används för media med temperaturer under 0 C, bör den förses med en spindelvärmare för att förhindra att is bildas på spindeln. Utförande Tvåvägs tryckbalanserad kägelventil Tryckklass PN 16 Flödeskarakteristik Likprocentig modifierad Slaglängd 20 mm Reglerområde Kv/Kvmin >50 Läckage Tätslutande Pm 400 kpa, vatten Max. temperatur för media 120 C Min. temperatur för media -20 C Anslutningar Invändig rörgänga Rp Hus Segjärn EN-JS 1030 Spindel Rostfritt stål SS 2346 Kägla Mässing CW602N Tätning EPDM Säte Segjärn EN-JS 1030 Standard packbox Venta Maximalt tryckfall kpa V212T Ställdon utan fjäderåtergång Fjäderåtergång Storlek (mm) Kv Reglerområde M310 M400 M800 M1500 MV15B M N 400 N 800 N N N 700 N > > > > Katalog över HVAC-ventiler och -ställdon Ventiler Kägelventiler

7 V211 V211 kan med fördel användas i ett stort antal applikationer inom värme-, kyl- och luftbehandlingssystem. Ventilen klarar följande typer av media: Hetvatten och kylvatten. Vatten med frysskyddsmedel, till exempel 50 % glykol. Om ventilen används för media med temperaturer under 0 C, bör den förses med en spindelvärmare för att förhindra att is bildas på spindeln. Utförande Tvåvägs kägelventil Tryckklass PN 16 Flödeskarakteristik Likprocentig modifierad Slaglängd 20 mm Reglerområde Kv/Kvmin >50 Läckage Tätslutande Pm 400 kpa, vatten Max. temperatur för media 120 C Min. temperatur för media -20 C Anslutningar Fläns enligt ISO Hus Segjärn EN-JS 1030 Spindel Rostfritt stål SS 2346 Kägla Mässing CW602N Tätning EPDM Säte Segjärn EN-JS 1030 Standard packbox Venta Maximalt tryckfall kpa V211 Ställdon utan fjäderåtergång Fjäderåtergång Storlek (mm) Kv Reglerområde M310 M400 M800 M1500 MV15B M N 400 N 800 N 1500 N 1500 N 700 N ,6 > ,5 > ,0 > ,3 > > > > > Katalog över HVAC-ventiler och -ställdon Ventiler Kägelventiler 7

8 VG211 VG211 kan med fördel användas i ett stort antal applikationer inom värme-, kyl- och luftbehandlingssystem. Ventilen klarar följande typer av media: Hetvatten och kylvatten. Vatten med frysskyddsmedel, till exempel 50% glykol. Ånga upp till 200 C. Om ventilen används för media med temperaturer under 0 C, bör den förses med en spindelvärmare för att förhindra att is bildas på spindeln. Utförande Tvåvägs kägelventil Tryckklass PN 16 Flödeskarakteristik Likprocentig Max. temperatur för media 200 C Min. temperatur för media -10 C Anslutningar Fläns enligt ISO Reglerområde Kv/Kv min. DN15-20 >50 DN25-50 >35 Läckage 0,02 % av Kvs Pm 6 bar Hus Spindel Kägla Säte Packbox Gjutjärn Rostfritt stål Rostfritt stål Rostfritt stål Fjäderinspänd PTFE V-ring Maximalt tryckfall kpa VG211 Ställdon utan fjäderåtergång Fjäderåtergång Storlek (mm) Kv Reglerområde M310 M400 M800 M1500 MV15B M N 400 N 800 N 1500 N 1500 N 700 N ,6 > ,0 > ,6 > ,5 > ,0 > ,3 > > > > > Katalog över HVAC-ventiler och -ställdon Ventiler Kägelventiler

9 V212 V212 kan med fördel användas i ett stort antal applikationer inom värme-, kyl- och luftbehandlingssystem. Ventilen klarar följande typer av media: Hetvatten och kylvatten. Vatten med frysskyddsmedel, till exempel 50 % glykol. Om ventilen används för media med temperaturer under 0 C, bör den förses med en spindelvärmare för att förhindra att is bildas på spindeln. Utförande Tvåvägs tryckbalanserad kägelventil Tryckklass PN 16 Flödeskarakteristik Likprocentig modifierad Slaglängd 20 mm Reglerområde Kv/Kvmin >50 Läckage Tätslutande Pm 400 kpa, vatten Max. temperatur för media 120 C Min. temperatur för media -20 C Anslutningar Fläns enligt ISO Hus Segjärn EN-JS 1030 Spindel Rostfritt stål SS 2346 Kägla Mässing CW602N Tätning EPDM Säte Segjärn EN-JS 1030 Standard packbox Venta Maximalt tryckfall kpa V212 Ställdon utan fjäderåtergång Fjäderåtergång Storlek (mm) Kv Reglerområde M310 M400 M800 M1500 MV15B M N 400 N 800 N 1500 N 1500 N 700 N > > > > Katalog över HVAC-ventiler och -ställdon Ventiler Kägelventiler 9

10 V222 V222 är en flänsad kägelventil som är avsedd för reglering av stora flöden i installationer för värme- och ventilationssystem. Käglan är tryckbalanserad, vilket endast kräver låg kraft från ställdonen. Kontakta närmaste TAC-kontor för användning i andra typer av applikationer. V222-ventilen kan användas tillsammans med följande vätskor: Hetvatten eller avgasat kylvatten. Avgasat vatten med frysskyddsmedel av typen 50 % glykol. Vid kylmedier med lägre temperaturer än 0 C, måste ventilen förses med en värmare för att förhindra att ventilspindeln fryser. Utförande Tvåvägs tryckbalanserad kägelventil Tryckklass PN 16 Flödeskarakteristik Likprocentig Max. temperatur för media 150 C Min. temperatur för media -10 C Anslutning Fläns enligt ISO Slaglängd DN 65 DN mm DN 125 DN mm Reglerområde Kv/Kv min 50 Läckage < 0,05 % av Kv/Cv Pm 800 kpa, vatten Hus Gjutjärn GG25 Spindel Rostfritt stål SS 1,4021 Kägla Rostfritt stål SS Säte Rostfritt stål SS Packbox Fjäderinspänd PTFE V-ring Maximalt tryckfall kpa V222 Ställdon utan fjäderåtergång Fjäderåtergång Storlek (mm) Kv Reglerområde M800 M1500 MV15B M22 M50 M N 1500 N 1500 N 2200 N 5000 N 700 N > > > > > Katalog över HVAC-ventiler och -ställdon Ventiler Kägelventiler

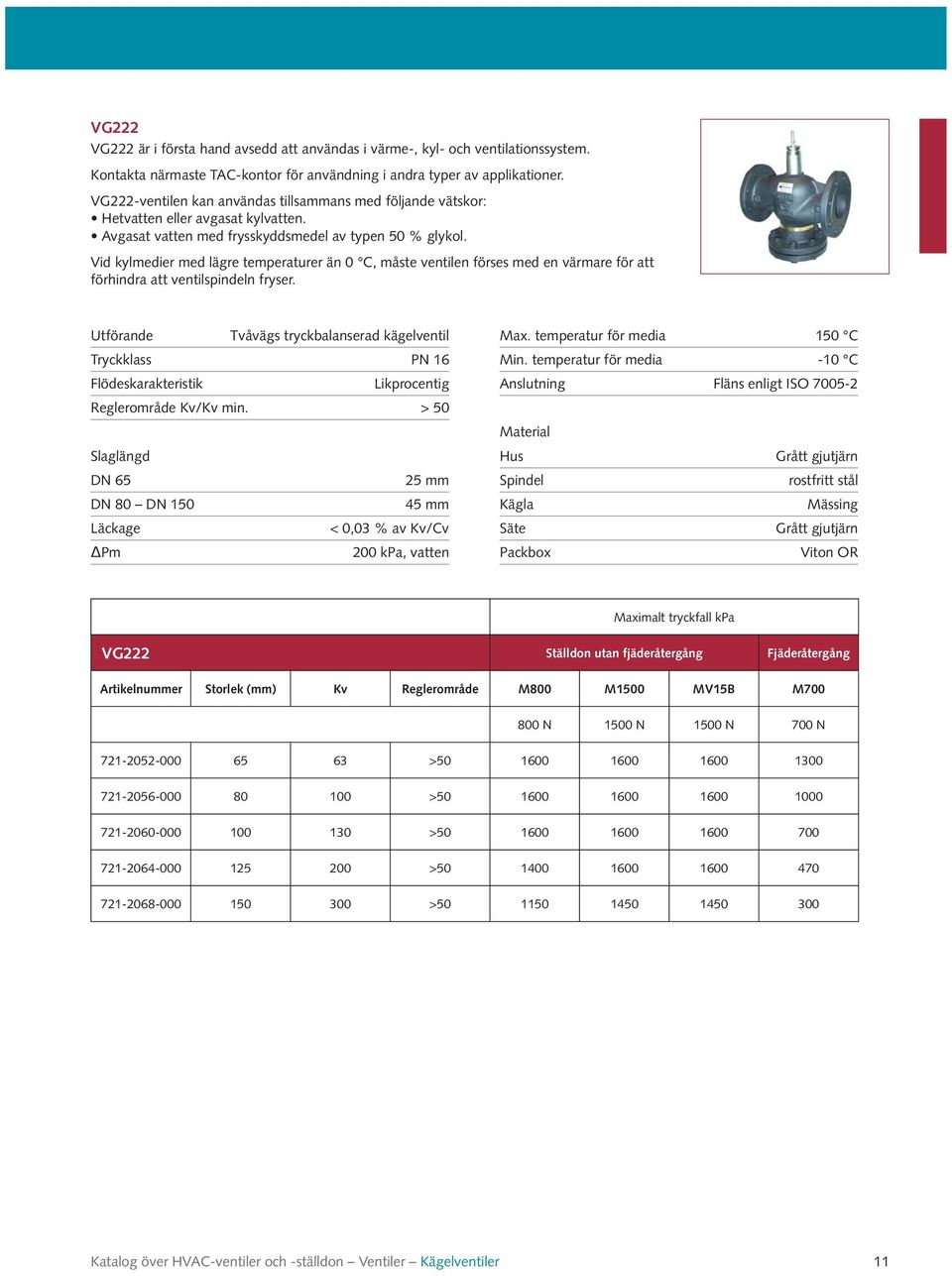

11 VG222 VG222 är i första hand avsedd att användas i värme-, kyl- och ventilationssystem. Kontakta närmaste TAC-kontor för användning i andra typer av applikationer. VG222-ventilen kan användas tillsammans med följande vätskor: Hetvatten eller avgasat kylvatten. Avgasat vatten med frysskyddsmedel av typen 50 % glykol. Vid kylmedier med lägre temperaturer än 0 C, måste ventilen förses med en värmare för att förhindra att ventilspindeln fryser. Utförande Tvåvägs tryckbalanserad kägelventil Tryckklass PN 16 Flödeskarakteristik Likprocentig Reglerområde Kv/Kv min. > 50 Slaglängd DN mm DN 80 DN mm Läckage < 0,03 % av Kv/Cv Pm 200 kpa, vatten Max. temperatur för media 150 C Min. temperatur för media -10 C Anslutning Fläns enligt ISO Hus Grått gjutjärn Spindel rostfritt stål Kägla Mässing Säte Grått gjutjärn Packbox Viton OR Maximalt tryckfall kpa VG222 Ställdon utan fjäderåtergång Fjäderåtergång Storlek (mm) Kv Reglerområde M800 M1500 MV15B M N 1500 N 1500 N 700 N > > > > > Katalog över HVAC-ventiler och -ställdon Ventiler Kägelventiler 11

12 V231 V231 kan med fördel användas i ett stort antal applikationer inom värme-, fjärrvärme- och luftbehandlingssystem. Ventilen klarar följande typer av media: Hetvatten och kylvatten. Vatten som innehåller fosfat eller hydrazin. Vatten med frysskyddsmedel, till exempel 50 % glykol. Ånga på maximalt 2 bar 120 C. Om ventilen används för media med temperaturer under 0 C, bör den förses med en spindelvärmare för att förhindra att is bildas på spindeln. Utförande Tvåvägs kägelventil Tryckklass PN 25 Flödeskarakteristik Likprocentig modifierad Slaglängd 20 mm Reglerområde Kv/Kvmin Se tabell Läckage Upp till 0,02 % av Kv/Cv Pm Max 800 kpa, vatten Max. temperatur för media 150 C Min. temperatur för media -20 C Flänsborrning I enlighet med SS 335 och ISO 2084 Hus Segjärn SS 0727 (GGG40.3) Kägla och säte Rostfritt stål SS 2346 Spindel Rostfritt stål SS 2346 Standard packbox Venta Maximalt tryckfall kpa V231 Ställdon utan fjäderåtergång Fjäderåtergång Storlek (mm) Kv Reglerområde M310 M400 M800 M1500 MV15B M N 400 N 800 N N N 700 N ,25 > ,40 > ,63 > ,0 > ,6 > ,5 > ,0 > ,3 > > > > > Katalog över HVAC-ventiler och -ställdon Ventiler Kägelventiler

13 V232 V232 kan med fördel användas i ett stort antal applikationer inom värme-, fjärrvärme- och luftbehandlingssystem. Ventilen klarar följande typer av media: Hetvatten och kylvatten. Vatten som innehåller fosfat eller hydrazin. Vatten med frysskyddsmedel, till exempel 50 % glykol. Om ventilen används för media med temperaturer under 0 C, bör den förses med en spindelvärmare för att förhindra att is bildas på spindeln. Utförande Tvåvägs tryckbalanserad kägelventil Tryckklass PN 25 Flödeskarakteristik Likprocentig modifierad Slaglängd 20 mm Reglerområde Kv/Kvmin Se tabell Läckage Upp till 0,02 % av Kv/Cv Pm Max 800 kpa, vatten Max. temperatur för media 150 C Min. temperatur för media -20 C Flänsborrning I enlighet med SS 335 och ISO 2084 Hus Segjärn SS 0727 (GGG40.3) Kägla och säte Rostfritt stål SS 2346 Spindel Rostfritt stål SS 2346 Standard packbox Venta Maximalt tryckfall kpa V232 Ställdon utan fjäderåtergång Fjäderåtergång Storlek (mm) Kv Reglerområde M310 M400 M800 M1500 MV15B M N 400 N 800 N 1500 N 1500 N 700 N > > > > Katalog över HVAC-ventiler och -ställdon Ventiler Kägelventiler 13

14 V292 V292-ventilen är i första hand avsedd att användas i värme-, ventilations- och fjärrvärmeapplikationer med stora tryckfall. Kontakta närmaste TAC-kontor för användning i andra typer av applikationer. V292-ventilen kan användas tillsammans med följande vätskor: Hetvatten eller avgasat kylvatten. Vatten med tillsatser såsom fosfat eller hydrazin. Avgasat vatten med frysskyddsmedel av typen 50 % glykol. Vid kylmedier med lägre temperaturer än 0 C, måste ventilen förses med en värmare för att förhindra att ventilspindeln fryser. Utförande Tvåvägs tryckbalanserad kägelventil Tryckklass PN 25 Flödeskarakteristik Likprocentig Max. temperatur för media 150 C Min. temperatur för media -10 C Anslutning Fläns enligt ISO Slaglängd DN 65 DN mm DN 125 DN mm Reglerområde Kv/Kv min > 50 Läckage < 0,05 % av Kv/Cv Pm kpa, vatten Hus Segjärn GGG40.3 Spindel Rostfritt stål SS 1,4021 Kägla Rostfritt stål SS Säte Rostfritt stål SS Packbox Fjäderinspänd PTFE V-ring Maximalt tryckfall kpa V292 Ställdon utan fjäderåtergång Fjäderåtergång Storlek (mm) Kv Reglerområde M800 M1500 MV15B M22 M50 M N 1500 N 1500 N 2200 N 5000 N 700 N > > > > > Katalog över HVAC-ventiler och -ställdon Ventiler Kägelventiler

15 V341 V341 kan med fördel användas i ett stort antal applikationer inom värme, kyla, luftbehandling och tappvarmvattensystem. Ventilen klarar följande typer av media: Hetvatten och kylvatten. Vatten som innehåller fosfat eller hydrazin. Vatten med frysskyddsmedel, till exempel 50 % glykol. Om ventilen används för media med temperaturer under 0 C, bör den förses med en spindelvärmare för att förhindra att is bildas på spindeln. Utförande Trevägs kägelventil Tryckklass PN 16 Flödeskarakteristik A-AB Likprocentig modifierad Flödeskarakteristik B-AB Kompletterande Slaglängd 20 mm Reglerområde Kv/Kvmin Se tabell Läckage A-AB upp till 0,02 % av Kv/Cv Läckage B-AB upp till 0,05 % av Kv/Cv Pm 600 kpa, vatten Max. temperatur för media 150 C Min. temperatur för media -20 C Anslutningar Ventil Utvändig gänga i enlighet med ISO 228/1 Anslutningssatser Se bilaga A Hus Brons Rg5 Kägla och säte Rostfritt stål SS 2346 Spindel Rostfritt stål SS 2346 Standard packbox Venta Maximalt tryckfall kpa V341 Ställdon utan fjäderåtergång Fjäderåtergång Storlek (mm) Kv Reglerområde M310 M400 M800 M1500 MV15B M N 400 N 800 N 1500 N 1500 N 700 N ,6 > ,5 > ,0 > ,3 > > > > > Katalog över HVAC-ventiler och -ställdon Ventiler Kägelventiler 15

16 V311T V311T kan med fördel användas i ett stort antal applikationer inom värme-, kyl- och luftbehandlingssystem. Ventilen klarar följande typer av media: Hetvatten och kylvatten. Vatten med frysskyddsmedel, till exempel 50 % glykol. Om ventilen används för media med temperaturer under 0 C, bör den förses med en spindelvärmare för att förhindra att is bildas på spindeln. Utförande Trevägs kägelventil Tryckklass PN 16 Flödeskarakteristik A-AB Likprocentig modifierad Flödeskarakteristik B-AB Kompletterande Slaglängd 20 mm Reglerområde Kv/Kvmin >50 Läckage A-AB och B-AB Tätslutande Pm 400 kpa, vatten Max. temperatur för media 120 C Min. temperatur för media -20 C Anslutning Invändig rörgänga Rp Hus Segjärn EN-JS 1030 Spindel Rostfritt stål SS 2346 Kägla Mässing CW602N Tätning EPDM Säte Segjärn EN-JS 1030 Standard packbox Venta Maximalt tryckfall kpa V311T Ställdon utan fjäderåtergång Fjäderåtergång Storlek (mm) Kv Reglerområde M310 M400 M800 M1500 MV15B M N 400 N 800 N N N 700 N > > > > > > > > Katalog över HVAC-ventiler och -ställdon Ventiler Kägelventiler

17 V311 V311 kan med fördel användas i ett stort antal applikationer inom värme-, kyl- och luftbehandlingssystem. Ventilen klarar följande typer av media: Hetvatten och kylvatten. Vatten med frysskyddsmedel, till exempel 50 % glykol. Om ventilen används för media med temperaturer under 0 C, bör den förses med en spindelvärmare för att förhindra att is bildas på spindeln. Utförande Trevägs kägelventil Tryckklass PN 16 Flödeskarakteristik A-AB Likprocentig modifierad Flödeskarakteristik B-AB Kompletterande Slaglängd 20 mm Reglerområde Kv/Kvmin >50 Läckage A-AB och B-AB Tätslutande Pm 400 kpa, vatten Max. temperatur för media 120 C Min. temperatur för media -20 C Anslutning Fläns enligt ISO Hus Segjärn EN-JS 1030 Spindel Rostfritt stål SS 2346 Kägla Mässing CW602N Tätning EPDM Säte Segjärn EN-JS 1030 Standard packbox Venta Maximalt tryckfall kpa V311 Ställdon utan fjäderåtergång Fjäderåtergång Storlek (mm) Kv Reglerområde M310 M400 M800 M1500 MV15B M N 400 N 800 N 1500 N 1500 N 700 N ,6 > ,5 > ,0 > ,3 > > > > > Katalog över HVAC-ventiler och -ställdon Ventiler Kägelventiler 17

18 V321 V321 kan med fördel användas i ett stort antal applikationer inom värme-, kyl- och luftbehandlingssystem. Ventilen klarar följande typer av media: Hetvatten och kylvatten. Vatten med frysskyddsmedel, till exempel 50 % glykol. Om ventilen används för media med temperaturer under 0 C, bör den förses med en spindelvärmare för att förhindra att is bildas på spindeln. Utförande Trevägs kägelblandventil Tryckklass PN 16 DN 65 - DN100 Flödeskarakteristik A-AB Likprocentig Flödeskarakteristik B-AB Kompletterande Slaglängd 30 mm Reglerområde Kv/Kv min >30 Läckage A AB DN65 DN100 Tätslutande Läckage B AB DN65 DN100 Tätslutande Pm 400 kpa, vatten Max. temperatur för media 130 C Min. temperatur för media -10 C DN 125 DN150 Flödeskarakteristik A-AB Linjär Flödeskarakteristik B-AB Linjär Slaglängd 50 mm Reglerområde Kv/Kv min >30 Läckage A AB DN125 DN150 < 0,05 av Kv Läckage B AB DN125 DN150 < 0,05 av Kv Pm 400 kpa, vatten Max. temperatur för media 200 C Min. temperatur för media -10 C Hus Gjutjärn GG25 Spindel Rostfritt stål SS 1,4571 Kägla Mässing CuZn39Pb3, Tätning EPDM Säte Rostfritt stål SS 1,4021 Packbox EPDM Hus Segjärn GGG40.3 Spindel Rostfritt stål SS 1,4021 Kägla Rostfritt stål SS 1,4021 Säte Rostfritt stål SS 1,4021 Packbox Fjäderinspänd PTFE V-ring Anslutning Fläns enligt ISO Maximalt tryckfall kpa V321 Ställdon utan fjäderåtergång Fjäderåtergång Storlek (mm) Kv Reglerområde M800 M1500 MV15B M22 M50 M N 1500 N 1500 N 2200 N 5000 N 700 N > > > > > Katalog över HVAC-ventiler och -ställdon Ventiler Kägelventiler

19 VG321 VG321 kan med fördel användas i ett stort antal applikationer inom värme-, kyl- och luftbehandlingssystem. Ventilen klarar följande typer av media: Hetvatten och kylvatten. Vatten med frysskyddsmedel, till exempel 50 % glykol. Om ventilen används för media med temperaturer under 0 C, bör den förses med en spindelvärmare för att förhindra att is bildas på spindeln. Utförande Trevägs kägelblandventil Tryckklass PN 16 Anslutning Fläns enligt ISO Reglerområde Kv/Kv min. > 50 Flödeskarakteristik A-AB Likprocentig Flödeskarakteristik B-AB Linjär Slaglängd DN65 25 mm DN mm Läckage A AB DN65 DN150 < 0,03 % av Kv/Cv Läckage B AB DN65 DN150 < 2 % av Kv/Cv Pm 200 kpa, vatten Max. temperatur för media 150 C Min. temperatur för media -10 C Hus Grått gjutjärn Spindel Rostfritt stål Kägla Mässing Säte Grått gjutjärn Packbox Viton OR Maximalt tryckfall kpa VG321 Ställdon utan fjäderåtergång Fjäderåtergång Storlek (mm) Kv Reglerområde M800 M1500 MV15B M N 1500 N 1500 N 700 N > > > > > Katalog över HVAC-ventiler och -ställdon Ventiler Kägelventiler 19

20 Zonventiler Lång slaglängd Zonventiler används vanligtvis för att styra flödet av antingen kylvatten eller hetvatten genom en fläktkonvektor för lufthantering. TAC tillhandahåller zonventiler med två, tre eller fyra portar. Maximalt tryckfall kpa VZ22 MZ18L/ MZ18A/ MZ18B MZ10T VZ22, VZ32, VZ42 Dessa små linjära ventiler används för reglering av het- och/ eller kylvatten för fläktkonvektorer, och små eftervärmare/ kylare i elektriska/elektroniska system för temperaturreglering. Ventilerna används tillsammans med ställdonen MZ18 eller MZ10. Ventiltyper Tvåvägs ventil Trevägs ventil 3-vägs med förbigång Märktryckklass Flödeskarakteristik VZ22 VZ32 VZ42 PN16 Likprocentig port A-AB Linjär för förbigång B-AB Reglerområde Tvåvägs ventil 50:1 Trevägs ventil 50:1 för styrd port Läckagefrekvens < 0,02 % av kv Anslutningar Utvändig gänga Lämpligt medium Vatten i enlighet med VDI 2035 max. 50% glykol Kontrollerad vattentemperatur 2 till 120 C Ventilhus Spindel Kägla Funktion Tvåvägs ventil Trevägs ventil Slaglängd (1) Systemtryck på upp till 1000 kpa För anslutningar, se bilaga B DN15 mässing DN20 rödgods Rostfritt stål Mässing Lyftande spindel öppnar port A till B Lyftande spindel stänger port A till AB 6,5 mm Storlek (mm) Kv 180 N 96 N , , , , , , (1) (1) VZ32 Maximalt tryckfall kpa MZ18L/ MZ18A/ MZ18B MZ10T Storlek (mm) Kv 180 N 96 N A-AB B-AB ,25 0, ,4 0, ,63 0, , , ,5 1, , ,5 1, (1) , (1) Maximalt tryckfall kpa MZ18L/ VZ42 MZ18A/ MZ10T MZ18B Storlek (mm) Kv 180 N 96 N A-AB B-AB ,25 0, ,4 0, ,63 0, , , ,5 1, , Katalog över HVAC-ventiler och -ställdon Ventiler Zonventiler med lång slaglängd

21 VZ29, VZ39, VZ49 Dessa små linjära ventiler används för reglering av het- och/ eller kylvatten för fläktkonvektorer, och små eftervärmare/ kylare i elektriska/elektroniska system för temperaturreglering. Modellerna VZ29/39/49 har raka anslutningar till rör. VZ29C/ 39C/49C har koniska anslutningar till rör. Ventilerna levereras med justerbart lock för jandställning och används tillsammans med ställdonen MZ20. Ventiltyper Tvåvägs, trevägs, trevägs med förbigång, (se artikelnummer i tabellen nedan) Arbetstryck Max KPa (16 bar) Slaglängd 5,5 mm Maximal vätskehastighet 3 m/s Tillåtna vätskor Vatten, vatten + glykol (max 30 %) Temperatur 2 till 95 C Flödeskarakteristik Likprocentig Linjär Anslutningar Ventilhus Spindel Spindelpackning Kägeltätning Vid direktgång (A-AB) Vid förbigång (B-AB) Gasgänga, rak eller konisk anslutning Mässing Rostfritt stål Dubbel OR-ring i Viton OR i Viton VZ29 Platt anslutning Maximalt tryckfall kpa MZ20A/MZ20B Storlek (mm) Kv 200 N , , , , ,5 250 VZ39 A-AB B-AB ,25 0, ,4 0, ,6 0, , , , ,5 1,6 250 VZ49 (1) A-AB B-AB ,25 0, ,4 0, ,6 0, , , ,0 1, ,5 1,6 250 (1) 40 mm C/C på 4-portars DN15, 44 mm C/C på 4-portars DN20 För anslutningar, se bilaga B Katalog över HVAC-ventiler och -ställdon Ventiler Zonventiler med lång slaglängd 21

22 Zonventiler Kort slaglängd VZ28, VZ38, VZ48 Dessa små linjära ventiler används för reglering av het- och/eller kylvatten för fläktkonvektorer, och små eftervärmare/kylare i elektriska/elektroniska system för temperaturreglering. Alla modeller har raka anslutningar till rör. Ventilerna levereras med justerbart lock för handställning. Ventilerna används tillsammans med ställdonen MZ88T/TA och är vanligtvis stängda. Ställdonen är tillgängliga i två versioner, med antingen ON-OFF (230 V och 24 V) eller modulerande (24 V) med 0-10 V signaler. Ventiltyper Tvåvägs, trevägs, trevägs med förbigång, (se artikelnummer i tabellen nedan) Arbetstryck kpa Slaglängd 2,5 mm Maximal vätskehastighet 3 m/s Media Vatten, vatten + glykol (max 30 %) Temperatur 5 till 95 C Läckage 0 % tätslutning Ventilhus Spindel Spindelpackning Kägeltätning Mässing Rostfritt stål Dubbel OR-ring i Viton OR i Viton Maximalt tryckfall kpa VZ28 Platt anslutning MZ88T/MZ88TA Storlek (mm) Kv 90 N , , , , ,5 150 VZ38 A-AB B-AB ,25 0, ,4 0, ,6 0, , , ,5 1,6 150 VZ48 (1) A-AB B-AB ,25 0, ,4 0, ,6 0, , , ,5 1,6 150 (1) 40 mm C/C på 4-portars DN15, 50 mm C/C på 4-portars DN20 För anslutningar, se bilaga B 22 Katalog över HVAC-ventiler och -ställdon Ventiler Zonventiler med kort slaglängd

23 Vridslidventiler TACs vridslidventiler är avsedda att användas både som bland- och fördelningsventiler i uppvärmningssystem. VTRE VTRE är en trevägs vridslidventil som är avsedd att användas antingen som en bland- eller fördelningsventil. Typiska användningsområden är exempelvis vattenburna värmesystem och luftbehandlingssystem med måttliga krav på differenstryck och läckage. VTRE-ventilen kan användas i system som innehåller upp till 50 % glykol. Ventilen levereras med ett handtag för manuell manövrering. Ställdonet levereras separat. Ventiltyp Vridslid Egenskaper Modifierad linjär Driftvinkel 90 Tryckklass PN 6 Vattentemperatur Max. 110 C Min. -10 C Max. tryckfall 50 kpa Läckage Max. 1 % av KV Hus Gjutjärn Slid Mässing Anslutningar Flänsad DIN 2531 Maximalt tryckfall kpa VTRE Blandning Fördelning Storlek (mm) Kv EM9, M9 EM9, M9 15 Nm 15 Nm Katalog över HVAC-ventiler och -ställdon Ventiler Vridslidventil 23

24 Vridspjällventiler TRV-S TRV-S är en vridspjällventil som är utformad att passa mellan två motflänsar PN6, PN10 eller PN16. Ventilen levereras med en tätning av etylen-propylengummi för tätslutning, vilket eliminerar behovet av flänstätningar. TRV-S kan monteras direkt till ett elektriskt ställdon. Ställdonet ansluts via en fläns i enlighet med EN ISO Ställdonstypen avgörs av typ av reglersystem, ställdonskraft, gångtid o.s.v. Lämpliga ställdon är MB15 och MB30. TRV-S klarar följande typer av media: Hetvatten och avgasat kylvatten. Lågtrycksånga på upp till 110 C. Vatten med hydrazin- och fosfattillsatser. Avgasat vatten med frysskyddsmedel, såsom glykol (upp till 50 %). Utförande Vridspjällventil Tryckklass PN16 Medietemperatur -10 till +130 C Pm Max 400 kpa Läckagefrekvens < 0,0001 % av Kv/Cv Hus Tätning Bricka Spindel Gjutjärn GG25 Etylen-propylengummi Rostfritt stål / CF8M Rostfritt stål / 430F Lämplig typ av motfläns PN6 i enlighet med DIN 2631 PN10 i enlighet med DIN 2632 PN16 i enlighet med DIN 2633 Maximalt tryckfall kpa TRV-S M15B 3-punkts Användningsområde M15A 0-10 V M30B 3-punkts M30A 0-10 V Storlek (mm) Kv 15 Nm 30 Nm Monteringssats (1) kpa Monteringssats (1) kpa A 1000 C A 1000 C A 1000 C A 1000 C A 700 C B 400 D B 200 D D E E 300 (1) Monteringssats som krävs A = Mont.sats MB15/TRV-S DN25-65 B = Mont.sats MB15/TRV-S DN C = Mont.sats MB30/TRV-S DN25-65 D = Mont.sats MB30/TRV-S DN E = Mont.sats MB30/TRV-S DN Katalog över HVAC-ventiler och -ställdon Ventiler Vridspjällventiler

25 Ställdon TAC tillverkar en rad olika ställdon för reglering av ventiler med två, tre och fyra portar. De olika ställkrafterna gör det möjligt att uppnå olika maximala differenstryck och aktiverar konkurrenskraftiga lösningar som tillhandahålls. Kägelventilställdon TAC Forta M310, M400, M800, M1500 TAC Forta är en serie ställdon för reglering av två- och trevägs kägelventiler i: tappvarmvattensystem värmesystem luftbehandlingssystem TAC Forta kan styras av en öka/minska-signal eller av en modulerande styrsignal på 0-10 V. Modulerande styrning ger snabbare positionering av ställdonet. Ställdonets elektronik säkerställer att ställdonets gångtid är densamma, oavsett slaglängd för ventilen ifråga. Det är enkelt att montera och koppla in ställdonet. Det kan monteras direkt på TACs reglerventiler utan monteringssats. För Satchwell-ventiler ingår en montagesats (se nedan). Ställdonets slaglängd ställs in automatiskt beroende på ventilens slaglängd. Elektroniken i ställdonet tar sedan själv hand om ändlägesinställningen. Alternativet STS (självtestande säkerhetsanordning) växlar till batteridrift vid spänningsavbrott. Matningsspänning Öka/minska Se tabellen på nästa sida 24 V AC +25 %/-35%, Hz 300 s/60 s Utgång Y Spänning 2-10 V (0-100 %) Belastning 2 ma Stängningstid med STS, vid strömavbrott Slaglängd 10 till 25 mm Max. 20 s Slaglängd 25 till 32 mm Max. 25 s Slaglängd 32 till 52 mm Max. 35 s Driftscykel max. 20 %/60 minuter Analog ingång Spänning 0-10 V Impedans Min. 100 kω Digitala ingångar VH VC Spänning över öppen ingång 24 V AC Ström genom sluten ingång 5 ma Omgivningstemperatur Drift -10 till +50 C Lagring -10 till +50 C Omgivande luftfuktighet Max. 90 % RH Kapslingsklass IP 54 Standarder Emission EN :1992 Immunitet EN :1992 Hus Kåpa Färg Aluminium ABS/PC-plast Aluminium/svart Utgång G1 Spänning Belastning 16 V DC ± 0,3 V 25 ma, kortslutningssäker Katalog över HVAC-ventiler och -ställdon Ställdon Kägelventilställdon 25

26 TAC Forta ställdon Modulerande styrning 0-10 V Gångtid/slaglängd Genomsnittlig strömförbrukning Transformator dim. Beskrivning Kraft N 9-25 mm mm mm VA M s 20 s M310 S s 20 s M310 STS s 20 s M310 S2 STS s 20 s M s 60 s M400 S s 60 s M s 20 s 30 s M800 S s 20 s 30 s M800 STS s 20 s 30 s M800 S2 STS s 20 s 30 s M s 20 s 30 s M1500-S s 20 s 30 s TAC Forta ställdon för Satchwell-ventiler inklusive montagesats Modulerande styrning 0-10 V Gångtid/slaglängd Genomsnittlig strömförbrukning Transformator dim. Beskrivning Kraft N 9-25 mm mm mm VA M310+L2SV s 20 s M310-S2+L2SV s 20 s M400+L2SV s 60 s M400-S2+L2SV s 60 s M800+L2SV s 20 s 30 s M800-S2+L2SV s 20 s 30 s TAC Forta montagesats för andra ventiler och tillbehör Beskrivning Montagesats Forta-Satchwell L2SV Montagesats Forta-Honeywell M Montagesats Forta-Honeywell 1/ Montagesats Forta-Siemens Montagesats Forta-Danfoss Montagesats DN15-V Montagesats DN15-V2XX/V3XX S2-Forta (1) Spindelvärmare Forta-Venta (1) STS -Forta batteripaket NiCd-reserv (1) Obs! Ej för TAC Forta M Katalog över HVAC-ventiler och -ställdon Ställdon Kägelventilställdon

27 TAC Forta M700 TAC Forta M700 är ett ställdon med fjäderåtergång för reglering av två- och trevägs kägelventiler i: tappvarmvattensystem värmesystem luftbehandlingssystem M700 styrs antingen av en öka/minska-signal eller av en modulerande 0-10 V-styrsignal. Modulerande styrning ger snabbare positionering av ställdonet. Ställdonets elektronik säkerställer att ställdonets gångtid är densamma, oavsett slaglängd för ventilen ifråga. Det är enkelt att montera och koppla in ställdonet. Det kan monteras direkt på TACs reglerventiler utan monteringssats. För Satchwell-ventiler ingår en montagesats (se tabell). Ställdonets arbetsområde ställs in automatiskt beroende på ventilens slaglängd. Elektroniken i ställdonet tar sedan själv hand om ventilens ändlägesinställning. Se tabellen på nästa sida Matningsspänning 24 V AC +25 %/-30%, Hz Strömförbrukning Genomsnitt 30 VA Transformatordimensionering 50 VA Gångtid Modulerande 10 till 25 mm 15 s Modulerande 25 till 32 mm 20 s Modulerande 10 till 52 mm 30 s Öka/minska 300 s/60 s Stängningstid för fjäderåtergång vid strömavbrott Mindre än 50 sekunder 20 mm Mindre än 95 sekunder 45 mm Slaglängd 9 till 52 mm Ställkraft 700 N Driftscykel max. 20 %/60 minuter Utgång G1 Spänning Belastning Utgång Y 16 V DC ± 0,3 V 25 ma, kortslutningssäker Spänning 2-10 V (0-100 %) Belastning Omgivningstemperatur 2 ma Drift -10 till 50 C Lagring -10 till 50 C Omgivande luftfuktighet Max. 90 % RH Kapslingsklass IP 54 Standarder Emission EN :1992 Immunitet EN :1992 Analog ingång Spänning 0-10 V Hus Aluminium Impedans Min. kω Kåpa ABS/PC-plast Färg Aluminium/svart Digitala ingångar VH VC Spänning över öppen ingång 24 V AC Ström genom sluten ingång 5 ma Pulstid Min. 20 ms Katalog över HVAC-ventiler och -ställdon Ställdon Kägelventilställdon 27

28 TAC Forta M700 ställdon Beskrivning M700-SRSU M700-S2-SRSU M700-SRSD M700-S2-SRSD TAC Forta M700 ställdon för Satchwell-ventiler inklusive montagesats Beskrivning M700-SRSU+L7SV M700-S2-SRSU+L7SV M700-SRSD+L7SV M700-S2-SRSD+L7SV TAC Forta M700 montagesatser för andra ventiler Beskrivning Montagesats M700-Satchwell L7SV Förklaring: S2 hjälpbrytare SRSU spindel uppåt SRSD spindel nedåt L7SV Satchwell-montagesats 28 Katalog över HVAC-ventiler och -ställdon Ställdon Kägelventilställdon

29 MV15B MV15B-24 och MV15B-230 är ställdon med flytande 3-punkter (öka/minska) för reglering av två- och trevägs kägelventiler i: värmesystem luftbehandlingssystem Det är enkelt att montera och ansluta ställdonet, som kan monteras direkt på TACs reglerventiler, utan monteringssats. För Satchwell-ventiler ingår en montagesats (se artikelnumren på den här sidan). Ställdonets arbetsområde ställs in automatiskt beroende på ventilens slaglängd, med hjälp av brytare som styrs av en begränsande vridmomentsmekanism. Ställdonet finns i två versioner: 24 V AC eller 230 V AC. Matningsspänning Strömförbrukning Transformatordimensionering Körhastighet Körtid för 20 mm Slaglängd Ställkraft Se tabell 24 V AC ± 10 %, Hz 230 V AC ± 10 %, Hz 12 VA 15 VA 0,75 mm/s 27 s 9 till 45 mm 1500 N MV15B ställdon Strömförsörjning Beskrivning V AC +10 %/ -10 % MV15B MV15B MV15B ställdon för Satchwell-ventiler inklusive montagesats Strömförsörjning Omgivningstemperatur Drift 15 till 50 C Lagring -25 till +65 C Kapslingsklass IP 55 Standarder Emission EN :1992 Immunitet EN :1992 Beskrivning V AC +10 %/ -10 % MV15B-230-L7SV MV15B-24+L7SV MV15B montagesatser och tillbehör Beskrivning Montagesats M700-Satchwell L7SV Hus Kåpa Färg Aluminium ABS-plast Svart/röd Brytare S2-MV15B Skjutomkopplare S2-MV15B (tillval) Typ SPDT 10A (induktiv) 3A (resistiv) Kapacitet 250 V Katalog över HVAC-ventiler och -ställdon Ställdon Kägelventilställdon 29

30 M22A, M50A M22A och M50A är elektromekaniska ställdon som är lämpade för motorisering av DN125 och DN150 två- och trevägsventiler av typerna V222, V292 och V321. Ställdonen drivs med 24 V och styrs av en signal på 0-10 V DC eller 0-20 ma. M22A och M50A kan beställas fabriksmonterad på ventilen. Se tabell på sidan 32. M22A, M50A ställdon Kraft Beskrivning Newton M22A-24V M50A-24V 5000 Matningsspänning Strömförbrukning Se tabell 24 V AC +10%/-15%, Hz Genomsnitt 15 VA Lagring -20 till + 70 C Omgivande luftfuktighet < 95 %RH Kapslingsklass IP 65 Gångtid Modulerande 0 till 50mm Driftscykel 50 Hz, 132 s 60 Hz, 112 s max. 80%/60 minuter Standarder Emission EN : Immunitet EN : EN : Analog ingång Spänning 0 (2) 10 V Impedans 30 kohm Ström 0 (4) 20 ma Impedans 125 ohm Omgivningstemperatur Drift -20 till + 70 C Hus Kåpa Färg Vikt M22A M50A CoPA - Grivory GV-4H PC - Polykarbonat Svart/blå 5,4 kg 6,0 kg 30 Katalog över HVAC-ventiler och -ställdon Ställdon Kägelventilställdon

31 M22B, M50B M22B och M50B är elektromekaniska ställdon som är lämpade för motorisering av DN125 och DN150 två- och trevägsventiler av typerna V222, V292 och V321. Ställdonen M22B och M50B drivs med 24 VAC eller 230 VAC och styrs med 3-punktsmanövrering (öka/minska). Ställdonen har valfria ändlägesbrytare och kan beställas fabriksmonterade på ventilen se tabell på nästa sida. Se tabell nedan Gångtid 3-punkts 0-50 mm 50 Hz, 132 s 60 Hz, 112 s Driftscykel max. 80 %/60 minuter Extrabrytare S2 (tillval) Typ Noll potential Kapacitet 10 A, 250 V Omgivningstemperatur Drift -20 till + 70 C Lagring -20 till + 70 C Omgivande luftfuktighet < 95 % RH Kapslingsklass IP 65 Standarder Emission EN : Immunitet EN : EN : Hus CoPA - Grivory GV-4H Kåpa PC - Polykarbonat Färg Svart/blå Vikt M22B 5,4 kg M50B 6,0 kg M22B, M50B ställdon Kraft N Strömförsörjning V AC +10 %/ -15% Strömförbrukning 50 Hz Beskrivning M22B-24V VA M22B-24V-S VA M22B-230V VA M22B-230V-S VA M50B-24V VA M50B-24V-S VA M50B-230V VA M50B-230V-S VA Katalog över HVAC-ventiler och -ställdon Ställdon Kägelventilställdon 31

32 Tvåvägs ventiler Fabriksmonterad ventil- + ställdonsmonteringar V222 V DN125 DN150 DN125 DN150 Beskrivning M22A-24v M22B-24V M22B-24V-S M22B-230V M22B-230V-S M50A-24V M50B-24V M50B-24V-S M50B-230V M50B-230V-S Trevägs ventiler Fabriksmonterad ventil- + ställdonsmonteringar V DN125 DN150 Beskrivning M22A-24v M22B-24V M22B-24V-S M22B-230V M22B-230V-S M50A-24V M50B-24V M50B-24V-S M50B-230V M50B-230V-S Katalog över HVAC-ventiler och -ställdon Ställdon Kägelventilställdon

33 Zonventilställdon MZ18L Ställdonet MZ18L LON är konstruerat för decentraliserade fastighetsstrukturer och för att ge kunder en ny, effektiv funktion för energihantering och produktflexibilitet. Ställdonet fungerar med SNVT-variabler av standardtyp för att tillhandahålla interoperabilitet med regulatorer baserade på LONWORKS -teknik. MZ18L är ett litet linjärt ställdon som är utformat för att erbjuda LONMARK -funktioner tillsammans med ventilserierna VZ22, VZ32, VZ42 och det används i fläktkonvektorer, induktionsapparater, små eftervärmare, kylare och zonreglertillämpningar. MZ18L-ställdonet är lämpligt för regulatorer som är baserade på LONWORKS-tekniken. Med hjälp av Echelons konfigurationsverktyg kan ställdonet konfigureras med jobbspecifika inställningar. Strömförsörjning 24 V AC, ± 20 %, 50/60 Hz Strömförbrukning 1,4 VA Styrsignal SNVT_lev_percent % Nätverksprotokoll LonTalk Kanal FTT10A Slaglängd 6,5 mm Körtid 150 s vid 50 Hz 120 s vid 60 Hz Stängkraft 180 N (för ventiler DN 15-20) Isoleringsklass III Anslutningskablar 1,5 m, tre ledare 1,5 m, två ledare Fästring M 30 x 1,5 Omgivande driftstemperatur 0 till 55 C Kapslingsklass IP 42 MZ18L zonventilställdon för VZ22/32/42-ventiler Beskrivning MZ18L (LON) Katalog över HVAC-ventiler och -ställdon Ställdon Zonventilställdon 33
