2- och 3-vägsventiler med flänsad anslutning, PN 10

Transkript

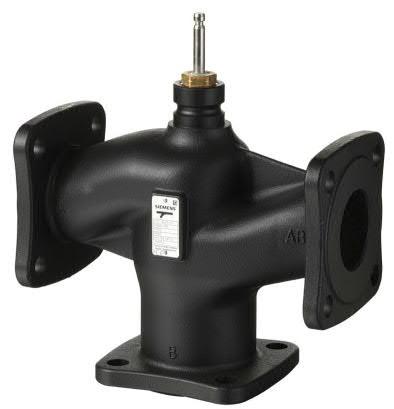

1 AMA 8 Styr och övervakningssystem PSD.3 Styrventiler för platsmonterat ställdon VVF32.. VXF32... Acvatix 2 och 3vägsventiler med flänsad anslutning, PN 10 från ventilserien med stor lyfthöjd VVF32.. VXF32.. Högeffektiva ventiler för medietemperaturer från C Ventilhus av gjutjärn ENGJL250 DN k vs 1,6 400 m 3 /h Flänstyp 21, flänsform B Kan utrustas med elektromekaniska ställdon SAX.. eller elektrohydrauliska ställdon SKD.., SKB.., SKC.. Användningsområde I panncentraler, kylanläggningar, värmegrupper samt i luftbehandlingsanläggningar som regler eller avstängningsventiler. För användning i slutna kretsar. CE1N4402sv Building Technologies

2 Typöversikt 2vägsventiler Ställdon SAX.. SKD.. SKB.. SKC.. Lyfthöjd 20 mm 40 mm PN 10 Ställkraft 800 N 1000 N 2800 N 2800 N Datablad N4501 N4561 N4564 N4566 DN kvs SV Δps Δpmax Δps Δpmax Δps Δpmax Δps Δpmax C Best.nummer [m 3 /h] [kpa] VVF S55202V ,6 VVF S55202V ,5 VVF S55202V VVF S55202V ,3 VVF S55202V VVF S55202V VVF S55202V > VVF S55202V VVF S55202V >100 VVF S55202V VVF S55202V VVF S55202V VVF S55202V Lämplig för medietemperaturer upp till 130 C Ventilkarakteristiken för kvs värde 100 m 3 /h från 70 % lyfthöjd, kvs värde 160 m 3 /h från 85 % lyfthöjd och kvs värde 400 m 3 /h från 90 % lyfthöjd är optimerad för max. volymflöde 3vägsventiler Ställdon SAX.. SKD.. SKB.. SKC.. Lyfthöjd 20 mm 40 mm PN 10 Ställkraft 800 N 1000 N 2800 N 2800 N Datablad N4501 N4561 N4564 N C Best.nummer DN kvs SV Δpmax [m 3 /h] VXF S55202V ,6 VXF S55202V ,5 VXF S55202V VXF S55202V ,3 VXF S55202V VXF S55202V VXF S55202V VXF S55202V > VXF S55202V > VXF S55202V VXF S55202V [kpa] VXF S55202V VXF S55202V Lämplig för medietemperaturer upp till 130 C Ventilkarakteristiken för kvsvärde 100 m 3 /h från 70 % lyfthöjd, kvs värde 160 m 3 /h från 85 % lyfthöjd och kvsvärde 400 m 3 /h från 90 % lyfthöjd är optimerad för max. volymflöde DN = Ventilens anslutning kvs = Nominellt kallvattenflöde (5 30 C) genom helt öppen ventil (H100), vid differenstryck 100 kpa (1 bar) Sv = Ställförhållande ps = Max. tillåtet differenstryck, vid vilken ventilställdonet säkert kan stänga mot trycket pmax = Max. tillåtet differenstryck över ventilens flödesväg för ventilställdonets hela ställområde / 12 Siemens 2 och 3vägsventiler med flänsanslutning, PN 10, V..F32.. CE1N4402sv Building Technologies

3 Beställning Vid beställning anges antal, benämning, typbeteckning och beställningsnummer Exempel Typbeteckning Beställningsnummer Benämning VXF S55202V113 3vägsventil med flänsad anslutning, PN 10 SKD32.50 BPZ:SKD32.50 Elektrohydrauliskt ställdon Leverans Anm. Reservdelar, revisionsnummer Ventiler, ställdon och tillbehör levereras separat förpackade. Motflänsar, skruvar och tätningar tillhandahålls på installationsplatsen. Se sidan11. Kombinationsmöjligheter Typbeteckning Best.nummer Lyfthöjd Ställkraft SAX31.00 SAX31.03 SAX61.03 SAX61.03U 5) SAX81.00 SAX81.03 SAX81.03U 5) SKD32.21 S55150A105 S55150A106 S55150A100 S55150A100A100 S55150A102 S55150A103 S55150A103A100 BPZ:SKD mm 800 N AC 230 V AC 24 V DC 24 V Styrsignal 3läges 0 10 V 4 20 ma Ω Snabbstäng ningstid 3läges AC 230 V 3läges SKD32.50 BPZ:SKD32.50 SKD32.51 BPZ:SKD s SKD60 BPZ:SKD60 8 s Gångtid LED Handomställ ningsratt 120 s 30 s 120 s 30 s Öppning: 30 s Stängning: 10 s 120 s P Tryck och håll Matningsspänning Tilläggsfunktioner 0 10 V Vrid, SKD62 BPZ:SKD62 20 mm 1000 N Öppning: 30 s 4 20 ma P positionen SKD62U 5) BPZ:SKD62U Stängning: 15 s Ω 15 s bibehålls SKD62UA BPZ:SKD62UA 4) AC 24 V SKD82.50 SKD82.50U 5) SKD82.51 SKD82.51U 5) BPZ:SKD82.50 BPZ:SKD82.50U BPZ:SKD82.51 BPZ:SKD82.51U 3läges SKB32.50 BPZ:SKB32.50 AC 230 V 3läges SKB32.51 BPZ:SKB s SKB60 BPZ:SKB60 8 s 120 s 120 s 0 10 V SKB62 BPZ:SKB62 Öppning: 120 s 4 20 ma P Vrid, SKB62U 5) BPZ:SKB62U Stängning: 10 s 20 mm 2800 N Ω 10 s positionen SKB62UA BPZ:SKB62UA 4) AC 24 V bibehålls SKB82.50 SKB82.50U 5) SKB82.51 SKB82.51U 5) BPZ:SKB82.50 BPZ:SKB82.50U BPZ:SKB82.51 BPZ:SKB82.51U 3läges SKC32.60 BPZ:SKC32.60 AC 230 V 3läges SKC32.61 BPZ:SKC s SKC60 BPZ:SKC60 10 s 120 s 120 s 0 10 V SKC62 BPZ:SKC62 Öppning: 120 s 4 20 ma P Vrid, SKC62U 5) BPZ:SKC62U Stängning: 20 s 40 mm 2800 N Ω 20 s positionen SKC62UA BPZ:SKC62UA 4) bibehålls AC 24 V SKC82.60 SKC82.60U 5) SKC82.61 SKC82.61U 5) BPZ:SKC82.60 BPZ:SKC82.60U BPZ:SKC82.61 BPZ:SKC82.61U 3läges 120 s Hjälpkontakt, potentiometer Lägesåterföring, tvångsstyrning, val av ventilkarakteristik 3) Tillval: Sekvensreglering, val av riktningspåverkan 4) Dessutom med sekvensstyrning, lyfthöjdsbegränsning och val av riktningsverkan 5) Säljs inte i Sverige 18 s. 3) Siemens 2 och 3vägsventiler med flänsanslutning, PN 10, V..F32.. CE1N4402sv Building Technologies / 12

4 Produktdokumentation Monteringsinstruktion M Basdokumentation P4030 Innehåller bakgrundsinformation och grundläggande teknisk information om ventiler Tekniskt och mekaniskt utförande Bilden nedan visar den principiella uppbyggnaden av ventilerna. Konstruktionsvariationer som t.ex. käglans form, är möjliga. 2vägsventiler Vätskor Stänger mot trycket Används med alla ställdon Anm. 3vägsventiler 2vägsventilererna kan ej användas som 3vägsventiler genom att avlägsna blindflänsen! Vätskor Blandningsventil (rekommenderas) Fördelningsventil 4 / 12 Siemens 2 och 3vägsventiler med flänsanslutning, PN 10, V..F32.. CE1N4402sv Building Technologies

5 Tillbehör Typbeteckning Beställningsnummer Benämning Anm. Exempel ASZ6.6 S55845Z108 Spindelvärmare Erfordras vid medietemperaturer < 0 C Dimensionering Flödesdiagram ,8 0,6 0,5 0,4 0,3 0,2 0,1 0,08 0,06 0,05 0,04 0,03 0, ,01 0,02 0,03 0,04 0,05 0,06 0,08 0,1 0,2 0,3 0,4 0,5 0,6 0, ,06 0,05 0,04 0,03 0,025 0,02 0,015 0,01 0,008 0, , k VS ,5 2 1,5 1 0,8 0,6 0,5 0,4 0,3 0,25 0,2 0,15 0,1 0,08 Δpmaxvärdet gäller för blandningsventil. Δpmaxvärdet för fördelningsventil, se avsnitt Typöversikt, sid. 2 Siemens 2 och 3vägsventiler med flänsanslutning, PN 10, V..F32.. CE1N4402sv Building Technologies / 12

6 Ventilkarakteristik 2vägsventiler Flöde kv / kvs 0 30 %: Linjär %: Logaritmisk ngl = 3 enligt VDI / VDE 2173 För stora kvsvärden är ventilkarakteristiken optimerad för max.volymflöde kv100. Lyfthöjd H / H100 För ventiltyper: VVF VVF Flöde kv / kvs %: Linjär 3vägsventiler Flöde kv / kvs Lyfthöjd H / H100 Rak genomgång AAB %: Linjär %: Logaritmisk ngl = 3 enligt VDI / VDE 2173 För stora kvsvärden är ventilkarakteristiken optimerad för max.volymflöde kv100. Förbigång BAB %: Linjär Port AB = Konstant flöde Port A = Variabelt flöde Port B = Förbigång (variabelt flöde) Blandning: Fördelning: Flöde från port A och port B till port AB Flöde från port AB till port A och port B För ventiltyper: VXF VXF Flöde kv / kvs Rak genomgång AAB %: Linjär Förbigång BAB %: Linjär Lyfthöjd H / H100 6 / 12 Siemens 2 och 3vägsventiler med flänsanslutning, PN 10, V..F32.. CE1N4402sv Building Technologies

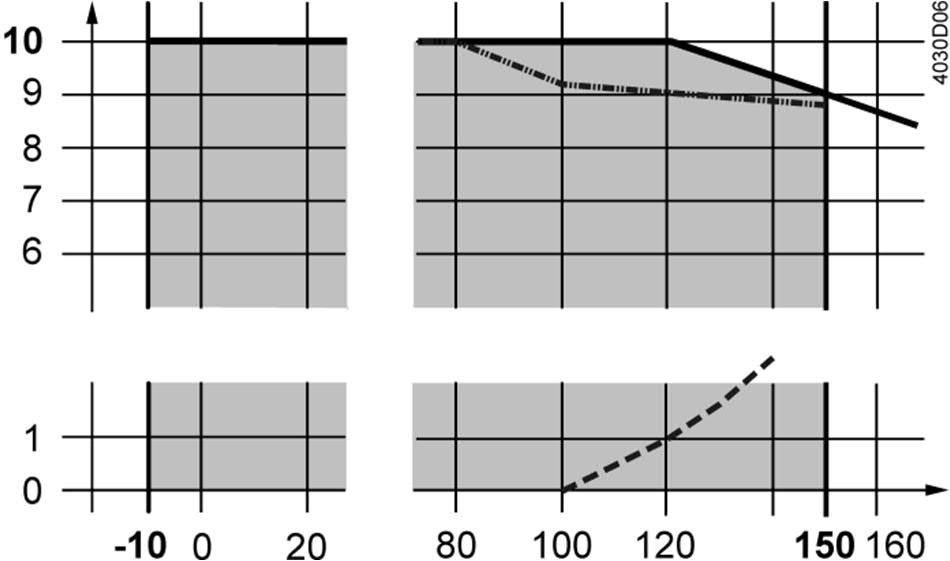

7 Arbetstryck och medietemperatur Vätskor med V..F32.. Arbetstryck [bar] Medietemperatur [ C] Kurva för mättad ånga; ångbildning under denna kurva Arbetstryck enligt EN 1092, gäller för 2vägsventiler med blindfläns Arbetstryck och medietemperaturer enligt ISO 7005, EN 1092 och EN Anm. Gällande lokala föreskrifter måste beaktas. Mediekompatibilitet och temperaturområde Medium Temperaturområde Tmin [ C] Tmax [ C] Ventil V..F32.. Kallvatten 1 25 Varmvatten Hetvatten Vatten med frostskyddsmedel (etylen eller propulenglykol) Saltlösning Avmineraliserat vatten enligt VDI2035 / SWKI_BT Differentiering orsakad av kurvan för mättad ånga Anmärkning För medietemperaturer under 0 C, måste spindelvärmaren ASZ6.6 installeras. För medietemperaturer under 0 C, måste spindelvärmaren ASZ6.6 installeras. Kontakta Siemens om övriga frostskyddsmedel Användningsområde Användningsområde Ventiler VVF32.. VXF32.. Beredning Panncentraler Kylanläggningar Distribution Värmegrupper Luftbehandlingsanläggningar Projektering Monteringsplats Nersmutsning Kavitation Vi rekommenderar monteringen av ventilerna i returledningen eftersom temperaturen är lägre där vilket förlänger spindeltätningens livslängd. Ett smutsfilter eller fälla skall monteras före ventilen för att säkerställa ventilens funktionssäkerhet. Ta bort smuts, svetspärlor osv. från ventiler och rörledningar. Kavitation kan undvikas genom att begränsa tryckdifferensen över ventilen beroende på medietemperatur och mottryck. Siemens 2 och 3vägsventiler med flänsanslutning, PN 10, V..F32.. CE1N4402sv Building Technologies / 12

8 Montering Monteringslägen Användning inomhus Användning utomhus Monteringslägen gäller för både 2 och 3vägsventiler Igångkörning Anm. Funktionskontroll Igångkörning av ventilen får endast ske med korrekt monterat ventilställdon. Kontrollera att ställdonets spindel är fast förbunden i alla lägen med ventilspindeln. Ventil Rak genomgång AàAB Förbigång BàAB Ventilspindeln rör sig utåt Stänger Öppnar Ventilspindeln rör sig inåt Öppnar Stänger Underhåll Ventilerna är utrustade med underhållsfria, kontinuerligt smörjda spindeltätningar. För reservdelar till spindeltätning, se sidan 12. Vid servicearbeten på ventil och/eller ventilställdon: Koppla ifrån pumpen och matningsspänningen Stäng avstängningsventilerna i rörnätet Gör ledningarna trycklösa och låt dem svalna helt Om nödvändigt, lossa de elektriska ledningarna från anslutningsplintarna. Avfallshantering Apparaten får inte avfallshanteras som osorterade hushållssopor. En särbehandling av specifika komponenter kan vara obligatorisk enligt lagens föreskrifter eller önskvärd ur ett ekologiskt perspektiv. Gällande lokal och aktuell lagstiftning och föreskrifter skall alltid beaktas!..... Garanti Användarspecifika tekniska data garanteras endast tillsammans med de Siemens ställdon som anges under avsnitt Kombinationsmöjligheter, sidan 3. Vid användning tillsammans med ställdon av annat fabrikat upphör alla garantier från Siemens. 8 / 12 Siemens 2 och 3vägsventiler med flänsanslutning, PN 10, V..F32.. CE1N4402sv Building Technologies

9 Tekniska data Funktionsdata Tryckklass PN 10 Anslutning Arbetstryck Flänsad Se avsnitt "Arbetstryck och medietemperatur", sidan 7 Ventilkarakteristik Se avsnitt Ventilkarakteristik, sidan 6 Läckage Rak genomgång % av kvsvärdet Tillåtna medier Förbigång Medietemperatur C % av kvsvärdet (kvs 6.3) % av kvsvärdet (kvs 1.6; 2.5; 4) Se tabellen Mediekompatibilitet och temperaturområde, sidan 7 Ställförhållande Upp till DN 25: > 50 Fr.o.m. DN 40: >100 Nominell lyfthöjd Upp till DN 80: 20 mm Fr.o.m. DN 100: 40 mm Material Ventilhus ENGJL250 Blindfläns VVF.. S235JRG2 Ventilspindel Säte Rostfritt stål Inpressad Kägla Mässing/ Brons Spindeltätning Mässing EPDM Oringar PTFEhylsa Silikonfri Normer och standarder Riktlinje för tryckregleringsapparater PED 2014/68/EU Tryckbärande delar Område: artikel 1, avsnitt 1 Fluidgrupp 2 PN 10 Definitioner: artikel 2, avsnitt 5 DN 80 Utan CEmärkning enligt artikel 4, avsnitt 3 (allmänt giltig ingenjörspraxis) DN EUkonformitet (CE) DN A5W ) Tryckklass ISO 7268 Kategori I, modul A med CEmärkning enligt artikel 14, avsnitt 2 Arbetstryck ISO 7005, DIN EN Flänsar ISO 7005 Bygglängd flänsade ventiler DIN EN 5581, linje 1 Ventilkarakteristik VDI 2173 Läckage Vattenbehandling VDI 2035 Rak genomgång, förbigång enligt EN / EN Siemens 2 och 3vägsventiler med flänsanslutning, PN 10, V..F32.. CE1N4402sv Building Technologies / 12

10 Omgivningsförhållanden Lagring: IEC Klass 1K3 Temperatur C Rel. fuktighet % RF Transport: IEC Klass 2K3, 2M2 Temperatur C Rel. fuktighet < 95 % RF Drift: IEC Klass 3K5, 3Z11 Temperatur C Rel. fuktighet % RF Miljökompatibilitet Produktens miljödeklaration CE1E4402en01 3) och CE1E4402en02 3) innehåller information om produktens miljövänliga tillverkning och process (RoHSkonformitet, materialsammansättning, förpackning, miljömässiga fördelar, avfallshantering) Mått / vikt Mått Se avsnitt Måttuppgifter på sidan 11 Vikt Se avsnitt Måttuppgifter på sidan 11 Beroende på ventilserie och vid stora kvsvärden är ventilkarakteristiken optimerad för max. volymflöde KV100. Ventiler där PS x DN < 1000, behöver ingen särskild test och kan inte förses med CEmärkning. 3) Dokumenten kan laddas ned från eller 10 / 12 Siemens 2 och 3vägsventiler med flänsanslutning, PN 10, V..F32.. CE1N4402sv Building Technologies

11 Måttuppgifter (mått i mm) VVF32.. A AB B 4030M10 Typbeteck DN B Ø D Ø D1 Ø D2 L1 L2 X Y Ø K H1 H2 H ning SAX.. SKD.. SKB.. SKC.. VVF , (4x) , , (4x) ,4 90, , , (4x) ,2 117, , , (4x) ,2 128, , (4x) , , (8x) , , (8x) , , (8x) , , (8x) , VXF32.. A B AB Typbeteck DN B Ø D Ø D1 Ø D2 Ø D3 L1 L2 X Y Ø K H1 H2 H ning SAX.. SKD.. SKB.. SKC.. VXF , (4x) , , (4x) ,4 90, , , (4x) ,2 117, , , (4x) ,2 128, , , (4x) , , , (8x) , (8x) , , (8x) , , (8x) , Inre öppning för förbigångsporten / 12 Siemens 2 och 3vägsventiler med flänsanslutning, PN 10, V..F32.. CE1N4402sv Building Technologies

12 Reservdelar Spindeltätning Ventil VVF32.. VXF32.. DN DN DN DN Typbeteckning / Beställningsnummer / BPZ: / BPZ: / BPZ: Anmärkningar Serie A Serie A, B och C t.o.m. september 2015, 10 mm spindel Serie D fr.o.m. oktober 2015, 14 mm spindel Revisionsnummer VVF.. VXF.. Typbeteckning Giltig fr.o.m. rev.nr Typbeteckning Giltig fr.o.m. rev.nr VVF A VXF A VVF A VXF A VVF A VXF A VVF A VXF A VVF A VXF A VVF A VXF A VVF A VXF A VVF A VXF A VVF A VXF A VVF A VXF A VVF D VXF D VVF D VXF D VVF D VXF D 12 / 12 ã Siemens AB, Building Technologies Division, en/ Rätt till ändringar förbehålles Siemens 2 och 3vägsventiler med flänsanslutning, PN 10, V..F32.. CE1N4402sv Building Technologies
