Återströmningsmodul AVi 1680
|
|
- Ann-Sofie Jansson
- för 5 år sedan
- Visningar:
Transkript
1 Återströmningsmodul AVi 1680 Armatur 6: Användningsområde Som återströmningsskydd i distributionsledningar för dricksvatten där risk finns att flödet vänder åt motsatt håll, s.k. återströmning, som kan uppstå genom övertrycksåterströmning eller hävertåterströmning. Om ledningstrycket nedströms överskrider trycket uppströms uppstår övertrycksåterströmning. Hävertåterströmning kan uppstå p.g.a. undertryck på inkommande ledningar vid t.ex. rörbrott. Vattenmätarbyten och servicearbeten i fastigheter kan också orsaka hävertåterströmning. Utförande Återströmningsmodul AVi 1680 levereras som komplett enhet och består av: Återströmningsventil AVi 168 Kulventil primärsida AVi 169 inv/utv gängad Kulventil sekundärsida AVi 16 inv gängad Smutsfilter AVi 1740 Dimensionsområde DN Max arbetstryck PN 10 Max temperatur +85 C AVi 168 DN 15 - ECO T 015 AVi 168 DN ECO T 00/050 Godkännande Uppfyller kraven som återströmningsskydd typ BA för vätskekategori 4 enligt SS-EN1717. Mått, vikt, artikelnummer Avser komplett återströmningsmodul DN Längd Bredd Höjd Vikt kg Artikeln r 1 60, , , , , , , , , AVi 169 AVi 16 AVi 1740
2 Funktion 1) Normalt flöde Under normala förhållanden är dräneringsventilen () stängd och trycket i huvudledningen överstiger motståndet i de två backventilerna (1 och ), och vattnet strömmar genom återströmningsskyddet. På grund av att tryckfallet över ventil 1 är minst 140 mbar påverkas membranet i mittkammaren och håller dräneringsventilen stängd 1 ) Inget flöde Backventilerna (1 och ) är stängda och dräneringsventilen () förblir stängd. 1 ) Övertryck på sekundärsidan Backventilen på sekundärsidan () stänger. Därmed förhindras förorenat vatten att strömma tillbaka in i huvudledningen. Om inte backventilen () fungerar tillfredställande kan förorenat vatten strömma in i mittkammaren. Vid den tryckstegring som då uppstår öppnar dräneringsventilen () och släpper ut det förorenade vattnet 4) Undertryck på primärdärsidan Om det uppstår ett undertryck i huvudledningen stänger backventilerna (1 och ) automatiskt. Tryckskillnaden mellan primärinloppet och mittkammaren utjämnas och dräneringsventilen () öppnar och mittkammaren dräneras. 1 Tryckfallsdiagram AVi 168
3 Materialspecifikation Återströmningsventil AVi 168 Nr Detalj Antal Material DN 15 DN Hus 1 Avz.härdig mässing EN 1165 CW60N Brons Anslutning Avz.härdig mässing EN 1165 CW60N Avz.härdig mässing Zn40Pb1 Packning Celflex 4 Kontrollventil Avz.härdig mässing EN 1165 CW60N 5 Backventil 1 1 OM 6 Säte backventil 1 1 POM 7 Fjäder backventil 1 1 ostfritt stål AISI 0 8 Backventil 1 OM 9 Säte backventil 1 POM 10 Fjäder backventil 1 ostfritt stål AISI 0 11 Samlingsrör 1 oryl 1 Fjäderbricka 1 ostfritt stål AISI 0 1 tyrcylinder 14 Dräneringsventil 1 Avz.härdig mässing EN 1165 CW60N 15 äte dräneringsventil 16 jäder dräneringsventil 17 Membran 1 Neopren + Nylon 18 Tätning 1 Silikongummi 19 Hållare utloppsrör 1 Termoplast 0 Bricka ostfritt stål Celflex Avz.härdig mässing EN 1165 CW60N P Avz.härdig mässing Zn40Pb1 Noryl R Rostfritt stål AISI 0 P Avz.härdig mässing Zn40Pb1 Noryl R Rostfritt stål AISI 0 N - R - S 1 - PFTE Noryl S 1 - Avz.härdig mässing Zn40Pb1 F 1 - Rostfritt stål AISI 0 Neopren + Nylon Silikongummi Termoplast R - 1 O-ringar NBR NBR Skruvar och muttrar Rostfritt stål AISI 04 Rostfritt stål AISI 04 Materialspecifikation övriga komponenter Kulventil AVi Hus och kula av avzink.härdig mässing EN 1165 CW 60N Kulventil AVi 16 - Hus och kula av avzink.härdig mässing EN 1165 CW 60N Smutsfilter AVi Hus och lock av brons, silduk av rostfritt stål
4 Installation 1 Z X Y 1,,: Kontrollventiler X: Avstängningsventil, primärsida Y: Avstängningsventil, sekundärsida Z: Smutsfilter, primärsida Observera Smutsfiltret är en garanti för återströmningsmodulens funktion. Det måste regelbundet kontrolleras och rengöras. Återströmningsmodulen ska monteras på lämplig/skyddad plats där det ej föreligger risk för översvämning samt ha ett tillräckligt dimensionerat avlopp. Montaget ska ske så att det finns möjlighet att utföra service och kontroll på plats. Monteras återströmningsmodulen i en anläggning där det föreligger risk för förorening av tappvatten, måste alla tappvattenledningar anslutas före återströmningsmodulen. Efter återströmningsmodulen ska rörledningen färgmärkas enligt SS741 eller annan tillämplig standard. För att installationen ska vara komplett måste en dräneringsledning anslutas. Utloppet från dräneringsventilen måste vara av självfallstyp. Om giftiga eller miljöfarliga medier dräneras får ej utsläppet ske i samma lokal som återströmningsmodulen. 1. Montera återströmningsventilen mellan filtret Z och kulventilen Y. Observera flödesriktningen på ventilhuset.. kontrollventilerna Tag bort skyddet på dräneringsventilens utlopp. 4. Montera dräneringsledningen. 5. sakta tilloppsventilen X. 6. sakta kontrollventilerna --1, låt vattnet spola igenom och stäng därefter ventilerna. 7. sakta utloppsventilen Y. 8. Återströmningsmodulen fungerar nu. Kontrollera att inget läckage sker genom dräneringsventilen Är detta fallet, kontrollera om det är onormalt stor vattenförbrukning uppströms. Dräneringsutloppet måste ha minsta dim. enligt nedan: Modul DN 15: Dy 50 Modul DN 0-5: Dy 75 Modul DN - 50: Dy 110

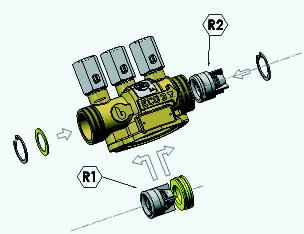

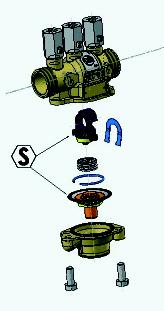

5 Reparation av AVi DN 15 Backventiler Dräneringsventil 1. Demontera backventil R1. Demontera backventil R 1. Demontera skruvarna som håller locket. Tag bort och byt ut den defekta dräneringsventilen S 1. Montera en ny backventil R1. Montera en ny backventil R Reservdelskoder Ventil R1 R ECOT.015 K005900C70 K005910C70 K005998C70 S

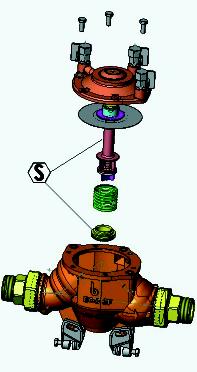

6 Reparation av AVi DN 0-50 Backventiler Dräneringsventil 1. Demontera skruvarna som håller locket. Tag bort och byt ut den defekta dräneringsventilen S 1. Demontera backventil R1/R genom att lossa låsringen. Demontera muttern. Byt ut tätningen Reservdelskoder Ventil R1 R S R1 Tätning R Tätning ECOT.00 K010996C70 K010997C70 K010998C70 K010071C70 K010078C70 ECOT.05 K010996C70 K010997C70 K010998C70 K010071C70 K010078C70 ECOT.0 K015996C70 K015997C70 K015998C70 K015071C70 K015078C70 ECOT.040 K015996C70 K015997C70 K015998C70 K015071C70 K015078C70 ECOT.050 K00996C70 K00997C70 K00998C70 K00071C70 K00078C70
7 Kontroll av återströmningsmodul med Eco Test TEST 1. venti l X och Y. kontrollventi l 1, och. venti l M1, M, M och M4 4. venti l X och Y 5. Anslut venti l 1 till instrumentslange n 6. venti l X och 1 7. venti l M1, M, M, M4 8. Låt ventilerna blåsa tills det kommer bara luft 9. venti l M1, M, M, M4 och X 10. venti l och. Trycket går ned till venti l 1, och 1. Anslut instrumentslangen till venti l och 1. venti l X o ch därefter 1,,, M1, M samt M. Diff.tryck (R1) sjunker, systemet stängs 14. venti l M och M 15. venti l Y 16. venti l Y 17. venti l M, trycket ökar vid R, dräneringsventilen öppnar inte. Diff.tryck sjunker för att ventilen R pressas hårdare mot sätet 18. venti l M4, låt den spola rent samt stäng den 19. venti l Y, stäng venti l 1,,, M1 och M RESULTAT Diff.tryck >00 mbar (dräneringsventilen dränerar inte) Diff.tryck <00 mbar (dräneringsventilen dränerar inte men risk för återströmning) Flödet från ventil upphör inte, ventil Y är otät Diff.tryck >140 mbar Diff.tryck (R1) sjunker <140 mbar Diff.tryck stabilt >0 mbar (Tryck =...Bar) Diff.tryck <0 mbar Diff.tryck ökar, dräneringsventilen är stängd Diff.tryck sjunker, dräneringsventilen öppnar ÅTGÄRD Ventil R 1 är OK. Fortsätt från punkt 11. Reparera ventil R 1. Om felet kvarstår, kontrollera dräneringsventilen S. Börja om kontrollproceduren. R eparera ventil Y. Kontrollera täthete n samt börja om kontrollproceduren. Normal funktio n Reparera ventil S. Om felet kvarstår kontrollera ingående komponenters funktion. Börja om från punkt 11. Ventil R 1 är OK. Fortsätt från punkt 17. D emontera och reparera ventil R1. Börja om från punkt 11. Normal funktion. Fortsätt från punkt 18. D iff.tryck stabilt >0 mbar Normal funktion. D emontera och reparera ventil R. Börja om från punkt 11. KLART
8 Kontrollrapport - Ahlsell Återströmningsskydd AVi 1680 Till Vattenverket i... Återströmningsskyddet är godkänt som skydd mot backströmning och återströmning till dricksvattensystem från direktanslutet ledningssystem innehållande vätskor som definieras enligt nedan: Användningsområden kryssa för gällande alternativ: Klass 1 - Tappvatten från dricksvattensystem avsett för konsumtion. Klass - Vätska som inte innebär hälsorisk. Vätska som anses lämplig för konsumtion inkl. vatten från dricksvattensystem, men som kan ha förändrats genom smak, lukt, färg eller temperatur. Klass - Vatten som innebär viss hälsorisk genom förekomst av ett eller flera skadliga ämnen. Klass 4 - Vatten som innebär hälsorisk genom förekomst av en eller flera giftiga eller mycket giftiga substanser eller en eller flera radioaktiva, mutagena eller cancerogena substanser. Fastighetsägare Namn Adress Adress för installation Fastighet Gatuadress Kontrollen utförd av Företag Adress Ansvarig kontrollant Namn Objekt - Ahlsell Återströmningsskydd AVi 1680 Tillverkningsnr... Anslutning DN... Tryckklass PN... Max kapacitet Q l/s... Installationsdatum... Kontrolldatum... Anmärkning / resultat Underskrift kontrollant Namnförtydligande Underskrift fastighetsägare Namnförtydligande
9 Anmälan installation - Ahlsell Återströmningsskydd AVi 1680 Till Vattenverket i... Återströmningsskyddet är godkänt som skydd mot backströmning och återströmning till dricksvattensystem från direktanslutet ledningssystem innehållande vätskor som definieras enligt nedan: Användningsområden kryssa för gällande alternativ: Klass 1 - Tappvatten från dricksvattensystem avsett för konsumtion. Klass - Vätska som inte innebär hälsorisk. Vätska som anses lämplig för konsumtion inkl. vatten från dricksvattensystem, men som kan ha förändrats genom smak, lukt, färg eller temperatur. Klass - Vatten som innebär viss hälsorisk genom förekomst av ett eller flera skadliga ämnen. Klass 4 - Vatten som innebär hälsorisk genom förekomst av en eller flera giftiga eller mycket giftiga substanser eller en eller flera radioaktiva, mutagena eller cancerogena substanser. Fastighetsägare Namn Adress Adress för installation Fastighet Gatuadress Installatör Företag Adress Ansvarig arbetsledare Namn Objekt - Ahlsell Återströmningsskydd AVi 1680 Anslutning DN... Tryckklass PN... Max kapacitet Q l/s... Tillverkningsnr... Ordernr... Installationsdatum... Idriftdatum... Kontrolldatum... Underskrift fastighetsägare Namnförtydligande
