LK 551 HydroMix LK 551 HydroKit HWC LK 551 HydroKit Solar. Hydronic Solutions
|
|
- Lina Lundström
- för 5 år sedan
- Visningar:
Transkript
1 SE LK 551 HydroMix LK 551 HydroKit HWC LK 551 HydroKit Solar Hydronic Solutions

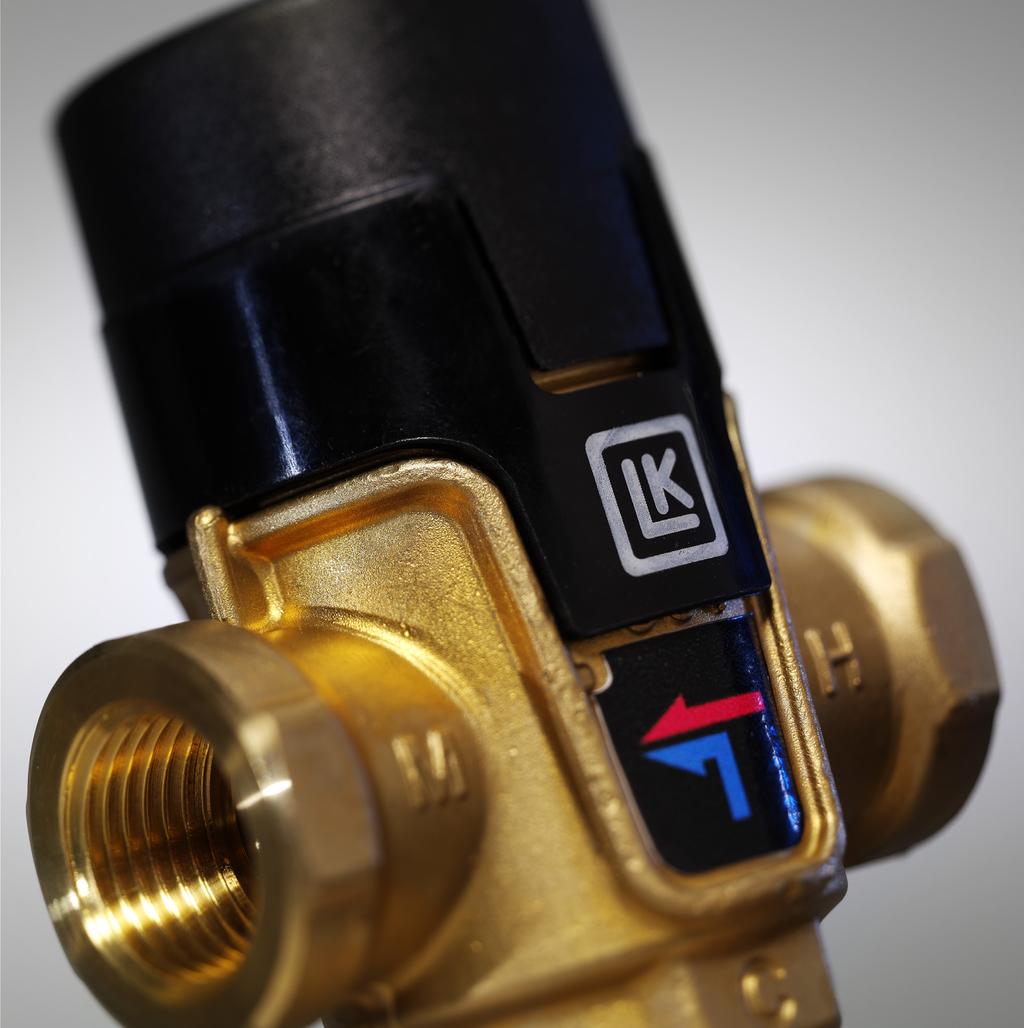

2 LK 551 HydroMix WRAS godkänd Inbyggt skållningsskydd Skyddskåpan förhindrar att temperaturinställningen ändras oavsiktligt LK 551 HydroMix är en blandningsventil för varmvatten beredning och värmesystem. Blandningsventilen har en termisk insats som reglerar tillförseln av både kall- och hetvatten så att önskad temperatur uppnås. Ventilen har ett skållningsskydd som stänger för inkommande hetvatten om kallvattentillförseln skulle upphöra. Pilar på ventilhuset anger flödesriktning. C = inkommande kallvatten H = inkommande hetvatten M = utgående varmvatten Vid montage på panna/ackumulatortank med inbyggd varmvattenberedare bör installationen utföras med värme spärr. Önskad varmvattentemperatur, inom reglerområdet 25 C till 45 C eller 35 C till 55 C/65 C, ställs in med ventilratten. Skyddskåpan förhindrar att temperaturinställningen ändras oavsiktligt. Ventilen kräver inget underhåll. Kontrollera installationen regelbundet. TEKNISKA DATA Arbetstemperatur Blandningstemperatur Max. arbetstryck Media 1 Media 2 Media 3 Gängstandard Material, ventilhus Temperaturstabilitet Typgodkännande Min. +5 C/Max. +95 C Min. +25 C/Max. +45 C Min. +35 C/Max. +55 C Min. +35 C/Max. +65 C 1,0 MPa (10 bar) Vatten - Etylenglykolinblandning Vatten - Propylenglykolinblandning Vatten - Etanolinblandning Rp - invändig gänga, G - utvändig gänga Avzinkningshärdig mässing EN CW626N ±3 C WRAS
3 LK INVÄNDIG GÄNGA ARTIKELNR. DIMENSION KVS M³/H A MM B MM C MM D MM BLANDNINGSTEMPERATUR VIKT KG Rp ½ 1, , C C 0, Rp ½ 1, , C C 0, Rp ¾ 1, , C C 0, Rp ¾ 1, , C C 0,4 LK UTVÄNDIG GÄNGA ARTIKELNR. DIMENSION KVS M³/H WA MM B MM C MM D MM BLANDNINGSTEMPERATUR VIKT KG G ½ 1, , C C 0, G ½ 1, , C C 0, G ¾ 1, , C C 0, G ¾ 1, , C C 0, G 1 1, , C C 0, G 1 1, , C C 0,4 LK KLÄMRINGSKOPPLING ARTIKELNR. DIMENSION KVS M³/H A MM B MM C MM D MM BLANDNINGSTEMPERATUR VIKT KG mm 1,3 86, C C 0, mm 1,3 86, C C 0, mm 1,3 86, C C 0, mm 1, C C 0, mm 1, C C 0, mm 1, C C 0,4 RESERVDELAR OCH TILLBEHÖR ARTIKELNR. ARTIKEL POSITION Rep. sats 551, 35 C - 65 C Rep. sats 551, 35 C - 55 C Rep. sats 551, 25 C - 45 C Koppelsats G ½ x ¾ lekande mutter, packningar, 1 backventil Koppelsats G ½ x ¾ lekande mutter, packningar, 2 backventiler Koppelsats G ¾ x 1 lekande mutter, packningar, 1 backventil Koppelsats G ¾ x 1 lekande mutter, packningar, 2 st backventiler 2
4 LK 551 HydroKit HWC Ett kompakt kit för varmvattencirkulation WRAS godkänd Inbyggt skållningsskydd Skyddskåpan förhindrar att temperaturinställningen ändras oavsiktligt LK 551 HydroKit HWC är ett kompakt kit för varmvattencirkulation. Med varmvattencirkulation hålls avsedd temperatur på varmvattnet i hela tappvarmvattensystemet och väntetiden för att få varmt vatten vid tappstället minskar. Varmvattencirkulation är särskillt lämpligt i byggnader med långa vattenledningar. LK 551 HydroKit HWC består av blandningsventil, korsrör, koppelsats och 3 backventiler för att förhindra självcirkulation. Blandningsventilen har en termisk insats som reglerar tillförseln av både kall- och hetvatten så att önskad temperatur uppnås. Ventilen har ett skållningsskydd som stänger för inkommande hetvatten om kallvattentillförseln skulle upphöra. TEKNISKA DATA Arbetstemperatur Blandningstemperatur Max. arbetstryck Media 1 Media 2 Media 3 Gängstandard Material, ventilhus Temperaturstabilitet Typgodkännandebevis Min. +5 C/Max. +95 C Min. +35 C/Max. +65 C 1.0 MPa (10 bar) Vatten - Ethylenglykolblandning Vatten - Propylenglykolinblandning Vatten - Etanolinblandning max. 30% G - utvändig gänga Avzinkningshärdig mässing EN CW625N ±3 C WRAS KAPACITETSDIAGRAM 10.0 Kvs (m³/h) Flöde (m³/h) Tryckfall (kpa)
5 LK 551 HYDROKIT HWC B A C D D 45 ARTIKEL NR. DIMENSION KVS M³/H A MM B MM C MM D MM ANMÄRKNING VIKT KG M 3/ C C 1.4 RESERVDELAR OCH TILLBEHÖR ARTIKELNR. ARTIKEL POSITION Rep. sats 551, 35 C - 65 C 1

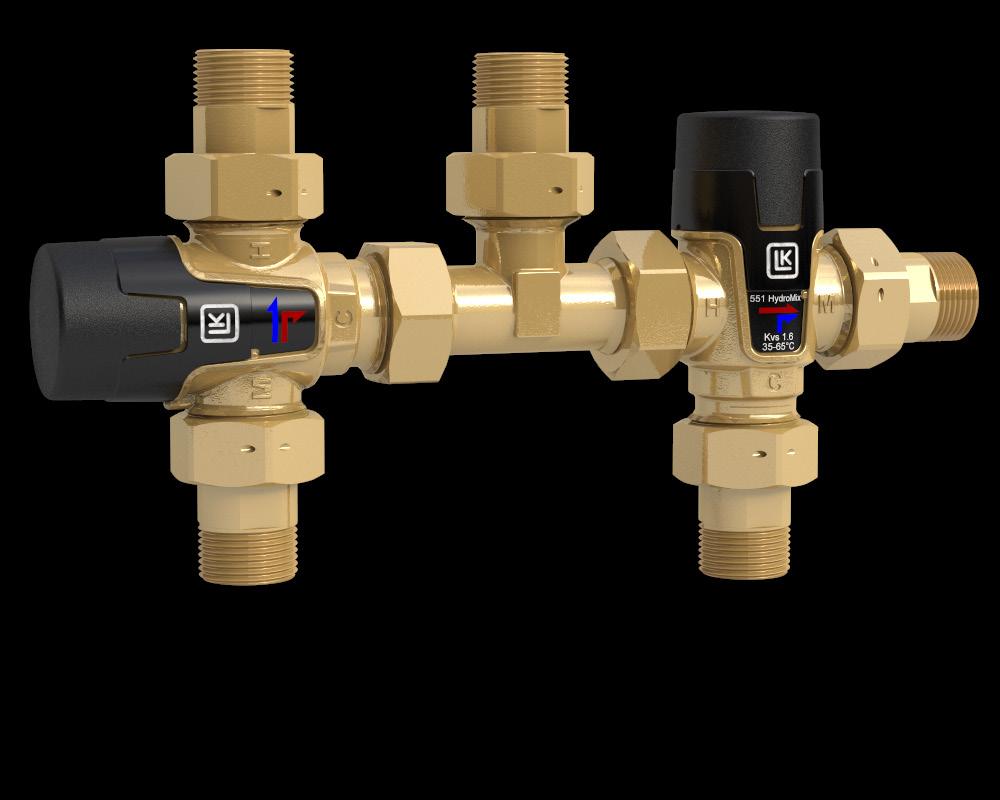

6 LK 551 HydroKit Solar Inbyggt skållningsskydd Skyddskåpan förhindrar att temperaturinställningen ändras oavsiktligt WRAS godkänd LK 551 HydroKit Solar är en ventilkombination för energioptimering av varmvattenberedning med solvärme och annan värmekälla. HydroKit Solar säkerställer att tappvarmvattnet håller inställd temperatur genom att blanda varmvattnet från solvärmesystemet direkt till tappstället eller fördela till annan värmekälla för ytterligare uppvärmning om så krävs. LK 551 HydroKit Solar har två termiska ventiler med skållningsskydd. Reglerområdet är justerbart mellan 35 C och 65 C för blandningsventilen och mellan 46 C och 56 C för fördelningsventilen. TEKNISKA DATA Arbetstemperatur Fördelningstemperatur Blandningstemperatur Max. arbetstryck Media 1 Media 2 Media 3 Gängstandard Material, ventilhus Temperaturstabilitet Typgodkännandebevis Min. +5 C/Max. +95 C Min. +46 C/Max. +56 C Min. +35 C/Max. +65 C 1.0 MPa (10 bar) Vatten - Ethylenglykolblandning Vatten - Propylenglykolinblandning Vatten - Etanolinblandning Rp - invändig gänga G - utvändig gänga Avzinkningshärdig mässing EN CW626N ±3 C WRAS

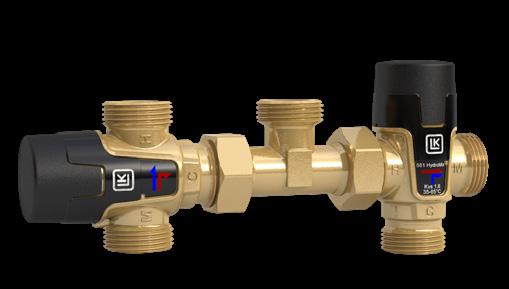

7 LK 551 HYDROKIT SOLAR - MED KOPPELSATS G 3/4" 79 G 3/4" G 3/4" G 3/4" G 3/4" ARTIKEL NR. DIMENSION VIKT KG M ¾ 1.6 Koppelsats ingår: 5 st lekande muttrar, glander, packningar samt 2 st backventiler. LK 551 HYDROKIT SOLAR 79 G 1" G 1" 44 G 1" G 1" G 1" ARTIKEL NR. DIMENSION VIKT KG M 1 1.6
8 Art. nr: LK ARMATUR AB Garnisonsgatan Helsingborg Sverige Tel: Fax: FÖR EN ENKLARE OCH SMARTARE VARDAG Enklare, smartare och mer hållbart på LK utgår vi alltid från att det finns ett bättre sätt att göra saker. I allt vi gör föredrar vi innovation över status quo och enkelhet över komplexitet. Med den övertygelsen utvecklar vi på LK smarta produkter och systemlösningar för värme, vatten och sanitet samt för flödeskontroll i marina installationer. Affärsområdet Hydronic Solutions är en ledande ventil- och systemtillverkare i Europa med en årlig produktion av miljontals ventiler för den globala VVS-marknaden. Våra lösningar baseras på en helhetssyn om hur ventiler, styrenheter, komponenter och prefabricerade produkter fungerar ihop. I allt från standard till avancerade specialanpassningar ser vi till att den lösning du behöver idag också rustar dig för framtiden.
