1 AUTOMATION

2 Ventim AB Ventim AB säljer ventiler, kopplingar och en mängd andra komponenter samt instrument till användare inom OEM, VVS, VA, energi och industri. Tillgänglighet och trygghet Ventims jourservice är tillgänglig 24 timmar om dygnet året runt och är en trygghet för kunden. Kvalitet och miljö Ventim AB är kvalitets- och miljöcertifierat enligt ISO 9001 och ISO Att välja rätt magnetventil För att välja den tekniskt riktiga ventilen måste hänsyn tas till ett antal faktorer: 1. Arbetssätt - normalt stängd - normal öppen 2. Rördimension 3. Media - vatten, tryckluft, ånga, oljor m m - aggressivt - förorenat 4. Tryck - slutet system, direktstyrt/tvångsstyrt - öppet system, servostyrd 5. Temperatur 6. Spänning/frekvens - 24VDC, 24VAC, 230VAC, andra spänningar på förfrågan Tätningsmaterial Tätning Media Temperaturområde B Buna Vatten, bensin, mineraloljor, tryckluft, gaser och -10 C C brännoljor V Viton Hetluft, fettlösande medel, syror och de flesta -10 C C kemikalier, alkohol och klorider E EPDM Olje- och fettfria medier med höga temperaturer, -10 C C ånga, hetvatten, glykol, saltsyra och ammoniak T PTFE Höga temperaturer, saltlösningar, vatten, ånga, -30 C C alkohol, oljor och bränslen R Rubin Mycket hårt tätningsmaterial för höga tryck och -40 C C höga temperaturer t ex tjockolja och ånga 2

3 DIREKTSTYRDA MAGNETVENTILER Finns i normalt stängt respektive normalt öppet utförande. Finns i 2- och 3-vägsutförande. I viloläge tätar kärnan med hjälp av fjäder och mediatryck mot ventilsätet. Vid inkoppling blir magnetkraften större än fjäderkraften och det dynamiska trycket, varvid ventilen öppnar. Direktstyrda ventiler tillverkas framförallt i små dimensioner beroende på att det krävs stora elektromagnetiska krafter för att öppna stora dimensioner. 2/2-LÄGES DIREKTSTYRDA VENTILER Artikel nr VM 8611 VM 8612 VM 8613 VM 8615 G 1/8-1/4 1/8 1/8-1/4 3/8-1/2 Genomlopp (mm) 1,7-4,0 1,2-2,3 1,5-5,5 4,5-5,5 Tryckområde AC (bar) Tryckområde DC (bar) Normalt stängd ja ja ja ja Normalt öppen option Spole 8W 5W 8W, 14W 8W, 14W Handmanöver - - option - EEx-utförande - - option - IP67 option - option option Material i hus mässing mässing mässing mässing Tätning B, V B, V B, V, E, T, R B, V, E, T, R VM 8611 VM 8612 VM 8613 VM

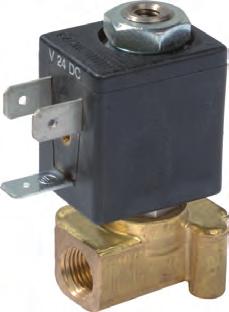

4 2/2-LÄGES DIREKTSTYRDA VENTILER VM 8670 Artikel nr VM 8670 VM 8671 VM 8640 G 1/8-1/4 3/8-1/2 1/8-1/4 Genomlopp (mm) 1,5-5,5 4,5-5,5 2,5-5,5 Tryckområde AC (bar) Tryckområde DC (bar) Normalt stängd - - ja Normalt öppen ja ja option Spole 8W, 14W 8W, 12W, 14W 8W, 12W, 14W Handmanöver - - option EEx-utförande - - option IP67 option option option Material i hus mässing mässing syrafast stål Tätning B, V, R B, V, T B, V, T, R VM 8671 VM /2-LÄGES DIREKTSTYRDA VENTILER Artikel nr VM 8651 VM 8652 VM 8653 VM 8651 G 1/8-1/4 1/8-1/4 1/8 Genomlopp (mm) ,2-2,3 Tryckområde AC (bar) Tryckområde DC (bar) Normalt stängd ja - ja Normalt öppen - ja - Spole 8W 8W 5W Handmanöver option option - EEx-utförande IP Material i hus mässing mässing mässing Tätning B, V, R B, V B, V VM 8652 VM

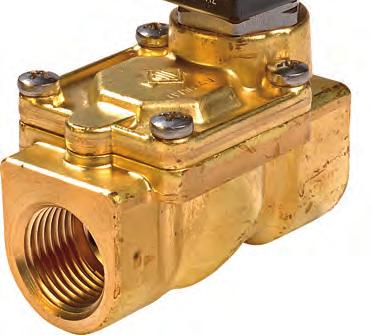

5 SERVOSTYRDA MAGNETVENTILER Kan fås i normalt stängt respektive i normalt öppet utförande. Principen för en servostyrd ventil är att det egna mediet används för att öppna och stänga ventilen. Ventilerna kräver ett minsta p på 0,1 bar för att fungera. Vid strömlös spole byggs ett tryck upp på ovansidan av membranet via ett servohål i ventilhuset. När spolen får spänning öppnas dräneringskanalen och trycket på ovansidan av membranet avlastas, varvid ventilen öppnar. 2/2-LÄGES SERVOSTYRDA MEMBRANVENTILER Artikel nr VM 8630 VM 8631 VM 8680 G 3/8-3/4 3/8-2 3/8-2 Genomlopp (mm) Tryckområde AC (bar) 0,1-20 0,2-16 0,2-16 Tryckområde DC (bar) 0,1-20 0,2-16 0,2-16 Normalt stängd ja ja - Normalt öppen - - ja Spole 8W, 14W 8W 8W Handmanöver - option - Strypskruv - option - EEx-utförande - option - IP67 option option option Material i hus mässing mässing mässing Tätning B, V, E B, V, E B, V, E VM 8630 VM 8631 VM

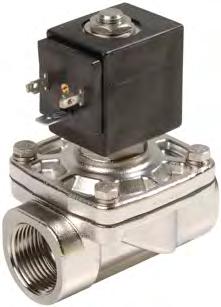

6 2/2-LÄGES SERVOSTYRDA KOLVVENTILER Artikel nr VM 8634 G 1/2-1 Genomlopp (mm) Tryckområde AC (bar) 0,5-10 Tryckområde DC (bar) 0,5-10 Normalt stängd ja Normalt öppen - Spole 8W Handmanöver - Strypskruv - EEx-utförande - IP67 - Material i hus mässing Tätning T VM 8634 TVÅNGSSTYRDA MAGNETVENTILER Används i slutna system eller där det finns risk att ett minsta p på 0,1 bar ej kan erhållas. Tvångsstyrda ventiler arbetar från p 0-16 bar. Ventilen är konstruerad så att membranet är ihopkopplat med kärnan. När spolen får spänning dras membranet upp av kärnan, varvid ventilen öppnar. 2/2-LÄGES TVÅNGSSTYRDA MEMBRANVENTILER Artikel nr VM 8621 VM 8622 G 3/8-1 3/8-1 1/2 Genomlopp (mm) Tryckområde AC (bar) Tryckområde DC (bar) Normalt stängd ja ja Normalt öppen option - Spole 8W, 12W, 14W 8W, 12W, 14W Handmanöver - - EEx-utförande - - IP67 option option Material i hus mässing syrafast stål Tätning B, V V VM 8621 VM

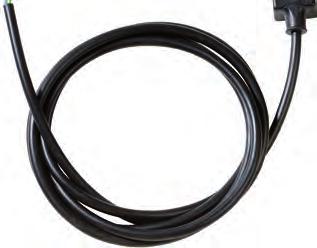

7 OPTION MAGNETVENTILER IP67 Atex Gas TILLBEHÖR MAGNETVENTILER VM 8700 Kabelhuvud - Passar spole 8W, 12W och 14W med anslutning Form A enligt DIN Passar spole 5W med anslutning Rektangulär Form B enligt DIN VM 8765 Kabelhuvud (transientskydd) - Transparent - Med LED + varistor - Passar spole 8W, 12W och 14W med anslutning Form A enligt DIN Passar spole 5W med anslutning Rektangulär Form B enligt DIN VM 8700 timer Timer avsedd för att styra magnetventilen för t ex kondensavledning. - ON-OFF utförande med testfunktion - Passar spolar med anslutning form A enligt EN /ISO Tilltid 0,5-10 sekunder - Fråntid minuter VAC/DC ± 10% - Max belastning 1A - Viloström max 8 ma - Omgivningstemperatur C VM 8760 Kabelhuvud med ingjuten kabel. 7

8 NÅLVENTILER Centrerad och styrd spindel. Finslipade tätningsytor för god tätning. Invändig gänga. Artikel nr VM 1100 VM 1101 VM 1102 Material mässing rostfritt stål syrafast stål DN PN Temp. max ºC VM 1100 VM 1101 VM 1102 BACKVENTILER Lågt öppningstryck. Invändig gänga. Artikel nr VM 6542 VM 6565 Material rostfritt stål mässing DN PN 16 16/8 Temp. max ºC VM 6542 VM 6565 SMUTSFILTER Strömningstekniskt utformade med gängad anslutning. Artikel nr VM 6381 VM 6336 Material mässing syrafast stål DN PN 16/14 16 Temp. max ºC VM 6381 VM

9 2-VÄGS KULVENTILER Artikel nr VM 4203 VM 4320 VM 4380 VM 4382 VM 4359 VM 4490 VM 4491 Anslutning inv. gänga inv. gänga inv. gänga inv./utv. gänga inv. gänga inv. gänga svetsända Material avz. mässing mässing mässing mässing syrafast stål syrafast stål syrafast stål DN PN 30 40/ Tätningar PTFE/viton PTFE/viton PTFE/viton PTFE/viton PTFE PTFE PTFE Genomlopp fullt fullt reducerat reducerat fullt fullt fullt Utförande 2-delad 2-delad 2-delad 2-delad 2-delad 3-delad 3-delad VM 4203 VM 4320 VM 4380 VM 4382 VM 4359 VM 4490 VM VÄGS KULVENTILER Artikel nr VM 4083 VM 4084 VM 4092 VM 4093 Anslutning inv. gänga inv. gänga inv. gänga inv. gänga Material mässing mässing syrafast stål syrafast stål DN PN Tätningar PTFE/viton PTFE/viton PTFE PTFE Genomlopp reducerat reducerat reducerat reducerat Kula L-borrad T-borrad L-borrad T-borrad VM 4083 VM 4084 VM 4092 VM

10 2-VÄGS KULVENTILER MED PNEUMATISKA MANÖVERDON Artikel nr VM 4356P VM 4493P VM 4494P Anslutning inv. gänga inv. gänga svetsända Material syrafast stål syrafast stål syrafast stål DN PN Tätningar PTFE/viton PTFE/viton PTFE/viton Genomlopp fullt fullt fullt Utförande 2-delad 3-delad 3-delad Manöverdon enkel alt. dubbel enkel alt. dubbel enkel alt. dubbel VM 4356P VM 4493P 3-VÄGS KULVENTILER MED PNEUMATISKA MANÖVERDON Artikel nr VM 4092P VM 4093P Anslutning inv. gänga inv. gänga Material rostfritt stål rostfritt stål DN PN Tätningar PTFE PTFE Genomlopp reducerat reducerat Kula L-borrad T-borrad Manöverdon enkel alt. dubbel enkel alt. dubbel VM 4092P VM 4093P TILLBEHÖR PNEUMATISKA MANÖVERDON Magnetventiler, filter, regulatorer, slangar, kopplingar, ändlägesbrytarboxar och strypljuddämpare. 10

11 2-VÄGS KULVENTILER MED ELEKTRISKA MANÖVERDON Artikel nr 4356E 4493E 4494E Anslutning inv. gänga inv. gänga svetsända Material syrafast stål syrafast stål syrafast stål DN PN Tätningar PTFE/viton PTFE/viton PTFE/viton Genomlopp fullt fullt fullt Utförande 2-delad 3-delad 3-delad VM 4356E VM 4493E VM 4494E 3-VÄGS KULVENTILER MED ELEKTRISKA MANÖVERDON Artikel nr VM 4092E VM 4093E Anslutning inv. gänga inv. gänga Material syrafast stål syrafast stål DN PN Tätningar PTFE PTFE Genomlopp reducerat reducerat Kula L-borrad T-borrad VM 4092E VM 4093E 11

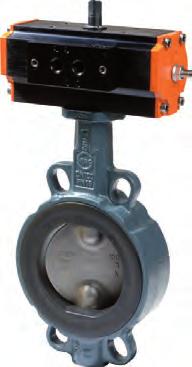

12 VRIDSPJÄLLVENTILER Avsedda för vätskor, luft och gaser som även kan vara svagt sura eller basiska. Flera olika tillbehör som handspakar, växel, olika typer av manöverdon och bultsatser. Artikel nr VM 3001 Anslutning inspänning Material gjutjärn DN PN 16/3 Tätningar EPDM/NBR BRETT SORTIMENT Vårt sortiment av vridspjällventiler täcker de allra flesta behov. Kontakta oss så hjälper vi dig till den bästa lösningen. 12

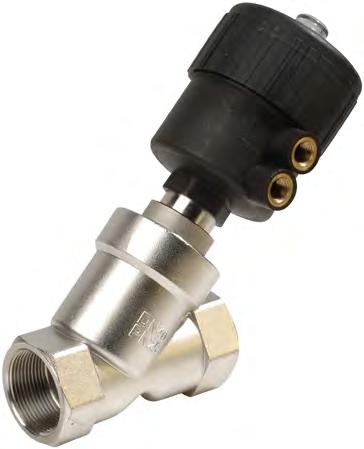

13 SNEDSÄTESVENTILER MED PNEUMATISKA MANÖVERDON Artikel nr VM 1652 Anslutning invändig gänga Material syrafast stål DN PN 40/16 Tätningar PTFE Manöverdon enkelverkande/fjäder stänger ventil Temparaturområde -10ºC ºC Option enkelverkande/fjäder öppnar ventil TRYCKTRANSMITTRAR Artikel nr VM Piezoresistiv transmitter - Dränkbar - Kalibreras i tryckområden mellan 0-25 bar - (0) 4-20 ma, 2-tråd - Analog elektronik Artikel nr VM 9829G - Piezoresistiv transmitter - Inskruvning G 1/2 - Kalibreras i tryckområden mellan 0-25 bar - (0) 4-20 ma, 2-tråd - Analog elektronik VM 9829 VM 9829G 13

14 NIVÅMÄTARE Kompakt ultraljudsmätare med digital ekobehandling. Stor LCD-display med fyra tecken. Hög akustisk kraft med smal spridningsvinkel. 2/3-trådsinkoppling. Artikel nr VM 9819 Mätområde Material Skyddsklass Temperaturområde Utsignaler 3m, 6m och 10m flamsäker polykarbonat IP67-20ºC - +65ºC 4-20 ma (analog) full duplex RS232 (digital) Artikel nr VM VM T Mätområde 12,5cm - 25m 12,5cm - 25m Material flamsäker polykarbonat flamsäker polykarbonat Display - Ja Skyddsklass IP67 IP67 Max temperatur ºC -20ºC - +45ºC -20ºC - +45ºC Nivåmätare utrustas med nivågivare här nedan VM 9820X. Två stycken programmerbara reläutgångar, 4-20 ma. Kan levereras med Profibus DP eller Modbus. Artikel nr VM 9820X ( ) Levereras med 10m kabel, 5m och 25m på begäran Mätområde 0,125-50m 8 olika storlekar med dödzon från 0,125-1m Kan levereras i PVDF-utförande (3-10m) Max kabellängd mellan givare och elektronikenhet är 500m Finns i flera olika utföranden: Flänsade givare 2-8 ANSI eller DN , PTFE-belagd Skumbelagda givare för dammiga applikationer Dränkningsskyddade givare EEx ia 14

15 MÄTNING AV VÄRMEMÄNGD OCH TAPPVATTEN Energi i alla former är en av de viktigaste parametrarna att övervaka och följa upp oavsett produkt, process eller funktion. Med Ventims serie av värmemängdsmätare och kall/varmvattenmätare övervakas och mäts energiuttag i vätskor. Oavsett om man har ett uttag av värme, kyla eller tappvatten kommer Ventims mätare att ge dig mycket noggranna mätningar med hög repeterbarhet och lång livslängd till rätt pris. Alla våra produkter stöder M-bus standarden. M-bus logger VM 9218 M-bus logger som loggar mätdata via M-bus för datoråtkomst. Tillförlitlig och utförlig mätdata från mätare till dator. Öppet protokoll via vanlig webbläsare och M-bus-kommunikation för de flesta mätarfabrikat på marknaden. Vattenmätare VM 9215 Enkelstrålig torrlöpande vattenmätare i två utföranden, en för vatten max 30 C och en för varmvatten för max 90 C. Klass B godkänd i enlighet med Direktiv 75/33/ EEC eller Direktiv 79/830/EEC. Värmemängdsmätare VM 9210 Mekanisk värmemängdsmätare för värmecentraler som använder varmvatten som energikälla. Består av vattenmätare, temperaturgivare och integreringsverk. Godkänd enligt MI 004. Värmemängdsmätare VM 9212 Värmemängdsmätare för värmeanläggningar och kombinerade värme- och kylanläggningar (hybridmodell). Inga rörliga delar i mätkammaren. Lågt startflöde. Kan installeras i alla positioner. Inga raksträckor krävs. Finns även i flänsat utförande VM

16 Ventim Service Rikstäckande service och underhåll Ventim Service består av auktoriserad personal som utför underhåll, reparationer, ombyggnader och montage av ventiler, reglerutrustningar och instrument av alla fabrikat. Verkstaden har en väl anpassad maskinpark och modern provutrustning. Ventim Service har även mobil utrustning för arbete på plats hos kund 24 timmar om dygnet året runt. Ventim Service är en trygghet för kunder runtom hela Sverige. Fullt utrustad verkstad Tillgänglig 24 timmar om Auktoriserad personal dygnet 365 dagar om året Service på plats hos kund Montage och modifieringar Renoveringar och service, alla Tester och kalibrering fabrikat av armatur och Hög säkerhet instrument Snabb service Egen tillverkning av Korrekt utförda arbeten med montagesatser garanti Ventim AB Flygplatsvägen 19 Box Kalmar Tel Fax
