1 -Transmitter TX-100 MJK Automation AB Tel: E-post: Hemsida:

2 -Transmitter TX

3 Innehåll 1. Inkoppling... 1 Elektrisk anslutning Inställning och driftsättning... 3 Fabriksinställda parametrar och värden... 3 Menystruktur punktskalibrering... 5 Kalibrering mot annan mätare... 7 Manuell temperaturkompensering... 8 Val av mätområde... 9 Låsning av mätvärde Felsignal Rengörning eller Redox mätning Tack för att du valt en mjk produkt Mjk Automation AB Box SÄFFLE Tel Fax E-post kontoret@mjk.se MJK Automation AB 2011

4 -Transmitter TX

5 MJK Automation AB 2011

6 -Transmitter TX

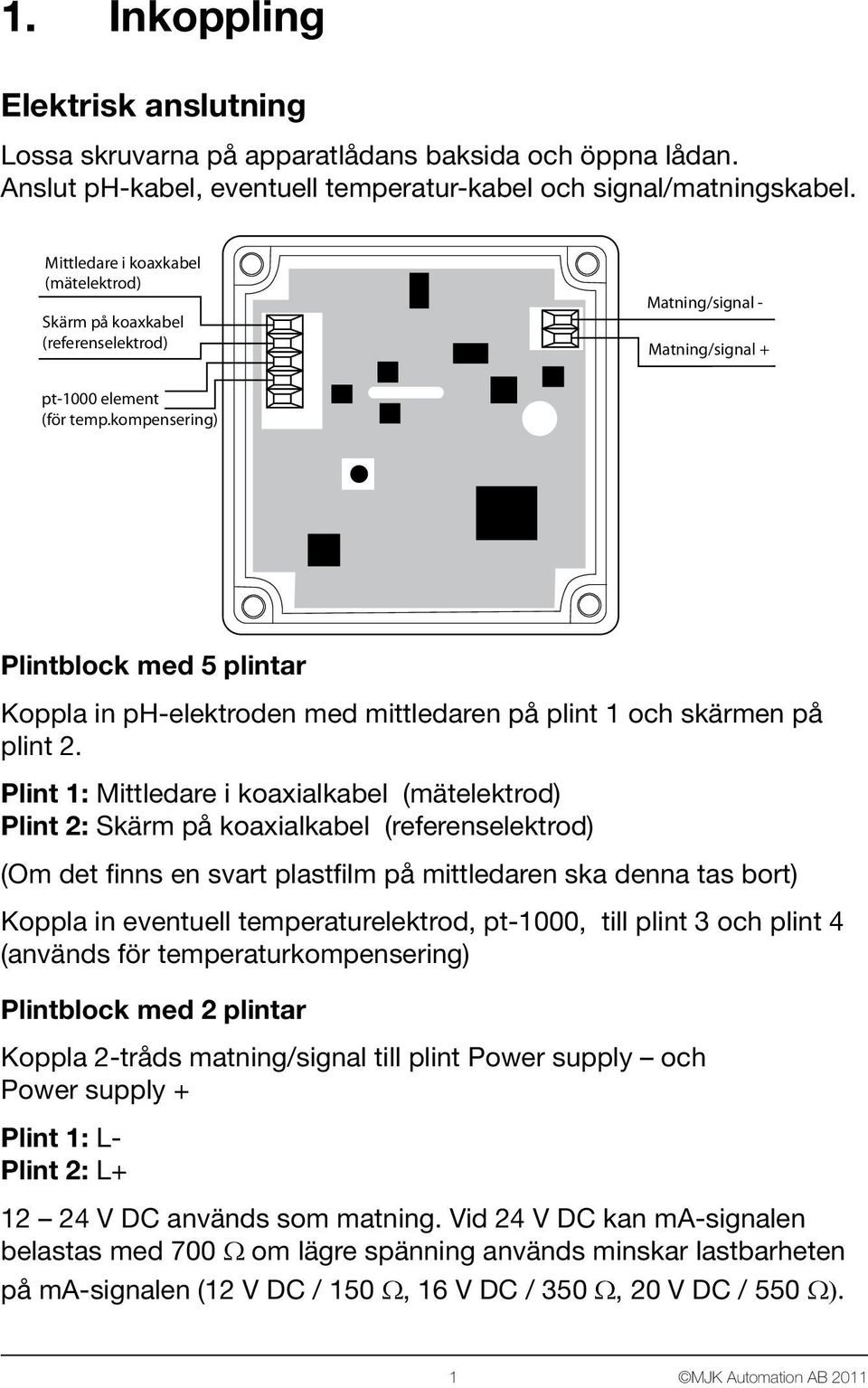

7 1. Inkoppling Elektrisk anslutning Lossa skruvarna på apparatlådans baksida och öppna lådan. Anslut -kabel, eventuell temperatur-kabel och signal/matningskabel. Mittledare i koaxkabel (mätelektrod) Skärm på koaxkabel (referenselektrod) Matning/signal - Matning/signal + pt-1000 element (för temp.kompensering) Plintblock med 5 plintar Koppla in -elektroden med mittledaren på plint 1 och skärmen på plint 2. Plint 1: Mittledare i koaxialkabel (mätelektrod) Plint 2: Skärm på koaxialkabel (referenselektrod) (Om det finns en svart plastfilm på mittledaren ska denna tas bort) Koppla in eventuell temperaturelektrod, pt-1000, till plint 3 och plint 4 (används för temperaturkompensering) Plintblock med 2 plintar Koppla 2-tråds matning/signal till plint Power supply och Power supply + Plint 1: L- Plint 2: L V DC används som matning. Vid 24 V DC kan ma-signalen belastas med 700 Ω om lägre spänning används minskar lastbarheten på ma-signalen (12 V DC / 150 Ω, 16 V DC / 350 Ω, 20 V DC / 550 Ω). 1 MJK Automation AB 2011

8 -Transmitter TX

9 2. Inställning och driftsättning -mätare TX-100 kan monteras på vägg, på DIN-skena, på rör eller panelmonteras i apparatskåp. Montagedetaljer för olika alternativ medföljer. Nedan finns exempel på panelmontage. 96,5 mm 94 mm 94 mm 96,5 mm Frontvy Sidovy Bottenvy Baksida Hål för panelmontage Fabriksinställda parametrar och värden Mätområde 0,00 14,00 offset 0 mv offset 0 temp offset 0 manuell temp Hold mode Limit mode Clean probe timer 25 C (vald temperatur för kompensering) HLd Lr (låser ma till senaste värde vid kalibrering) O.r. Off C.P. Off Pt-1000 temeraturgivare kan anslutas för automatisk temperaturkompensering. TX-100 kan även användas för redox mätning, detta väljs i meny Probe Select 3 MJK Automation AB 2011

10 Menystruktur Normal/mätning MEAS C och håll 2-punktskalibrering BUFFER Kalibrering mot annan mätare OFFSET Temperaturkalibrering Mätområde Låsning av mätvärde (Hold) ATC RANGE ( - ) 0FF HLd LR Felsignal Rengörning eller redox 0.R. 0FF Lmt CLEAN C.P. 0FF Days P.S. för att komma till kalibreringsmenyn -Transmitter TX

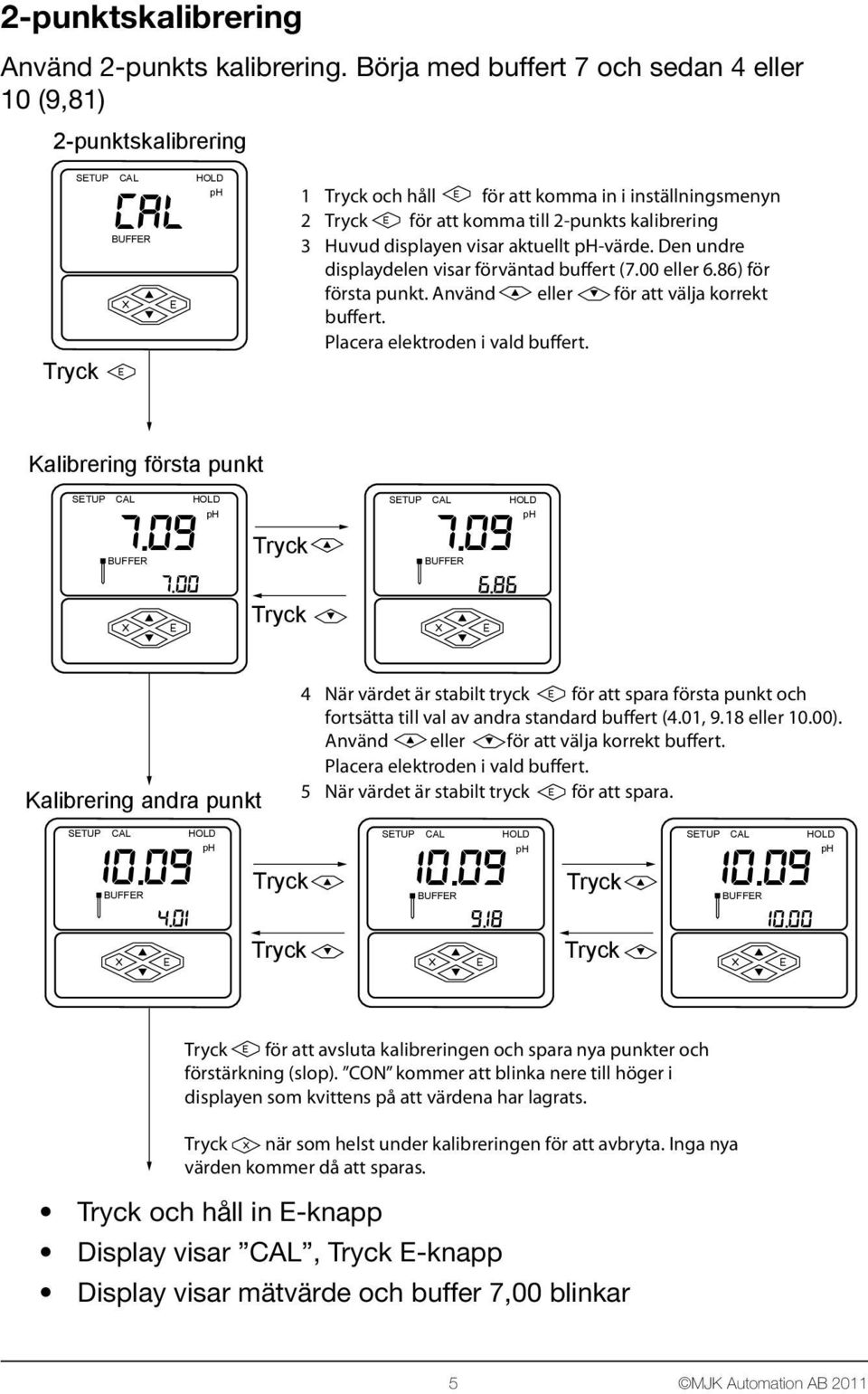

11 2-punktskalibrering Använd 2-punkts kalibrering. Börja med buffert 7 och sedan 4 eller 10 (9,81) 2-punktskalibrering BUFFER 1 och håll för att komma in i inställningsmenyn 2 för att komma till 2-punkts kalibrering 3 Huvud displayen visar aktuellt -värde. Den undre displaydelen visar förväntad buffert (7.00 eller 6.86) för första punkt. Använd eller för att välja korrekt buffert. Placera elektroden i vald buffert. Kalibrering första punkt 7.09 BUFFER BUFFER 6.86 Kalibrering andra punkt BUFFER När värdet är stabilt tryck för att spara första punkt och fortsätta till val av andra standard buffert (4.01, 9.18 eller 10.00). Använd eller för att välja korrekt buffert. Placera elektroden i vald buffert. 5 När värdet är stabilt tryck för att spara BUFFER BUFFER för att avsluta kalibreringen och spara nya punkter och förstärkning (slop). CON kommer att blinka nere till höger i displayen som kvittens på att värdena har lagrats. när som helst under kalibreringen för att avbryta. Inga nya värden kommer då att sparas. och håll in E-knapp Display visar, E-knapp Display visar mätvärde och buffer 7,00 blinkar 5 MJK Automation AB 2011

12 Rengör och placera elektroden i buffert 7 E när värdet är stabilt Andra buffert (4,01) visas och blinkar, välj eventuellt annan buffert med pil-knapp Placera elektroden i buffert E när värdet är stabilt Display visar CON för att bekräfta att allt blev OK, -mätaren går till mätläge Under kalibreringen är ma-signalen fryst till senaste mätvärde (Hold) -Transmitter TX

13 Kalibrering mot annan mätare Denna typ av kalibrering gör det möjligt att förskjuta aktuell kalibrering med upp till 2,00 enheter så att TX100 visat samma värde som annan -mätare eller som använd buffert. Detta ger rätt värde i denna punkt men inte nödvändigtvis inom mätområdet då slop -justering inte har utförts. Kalibrering mot annan mätare OFFSET 1 och håll för att komma in i inställningsmenyn 2 1 gång till dess att OFFSET blinkar nere i dispayen OFFSET Huvuddisplayen visar aktuellt med blinkande och OFFSET. Nere till höger visas aktuell offset. eller för att lägga till eller dra bort offset från aktuellt. Maximalt offset är ± 2 enheter. 5 för att spara inställningen och återvända till mätläget. för att spara när som helst under inställningen för att avbryta. Inga nya värden kommer då att sparas. 7 MJK Automation AB 2011

14 Manuell temperaturkompensering Temperatur anges i meny ATC Temp och håll in E-knapp Display visar meny, tryck upprepande på ner-pil tills ATC blinkar i displayens nedre högra hörn E-knapp, display visar SEL E-knapp, display visar OFF Välj temperatur med pil-knappar, E-knapp Temperaturkalibrering ATC 1 och håll för att komma in i inställningsmenyn 2 2 gånger till dess att ATC blinkar nere till höger i dispayen. 3 Välj temperaturskala ( C eller F) SEL C ATC 4 Huvuddisplayen visar SEL med blinkande och C. eller för att välja C/ F. 5 6 eller för att ställa önskad temperatur, i nedre delen av displayen. 7 för att spara inställning och återgå till mätning. Mätning MEAS 0FF 7.09 C C 26.1 ATC 26.1 när som helst under inställningen för att avbryta. Inga nya värden kommer då att sparas. -Transmitter TX

15 Val av mätområde Det -mätområde som ska motsvara 4-20 ma. Fabriksinställning är 0,00 14,00. Mätområde anges i meny Range och håll in E-knapp Display visar meny, tryck upprepande på upp-pil tills display visar ( - ) Range E-knapp, välj ON med pil-knapp och tryck E Display visa Lo, ange nedre mätvärde, t.ex. 2,00, tryck E Display visa Hi, ange övre mätvärde, t.ex. 12,00, tryck E RANGE Mätområde ( - ) 0FF 1 och håll för att komma in i inställningsmenyn 2 3 gånger till dess att RANGE blinkar nere till vänster i dispayen. 3 4 eller för att välja On eller Off, nere till höger i displayen. 5 för att spara. Mätområdets nedre gräns RANGE ( - ) 0N RANGE LO 0.00 för att öka RANGE LO 0.01 för att minska 6 Displayen visar nedre gräns. Använd eller för att ställa in nedre gräns för mätområdet. för att spara. 7 Displayen visar övre gräns. Använd eller för att ställa in övre gräns för mätområdet. för att spara och återgå till mätning. Mätområdets övre gräns RANGE K i för att öka RANGE K i för att minska Om mätområde har satts till On kommer RANGE att visas i displayen när återgång till mätning skett. när som helst under inställningen för att avbryta. Inga nya värden kommer då att sparas. 9 MJK Automation AB 2011

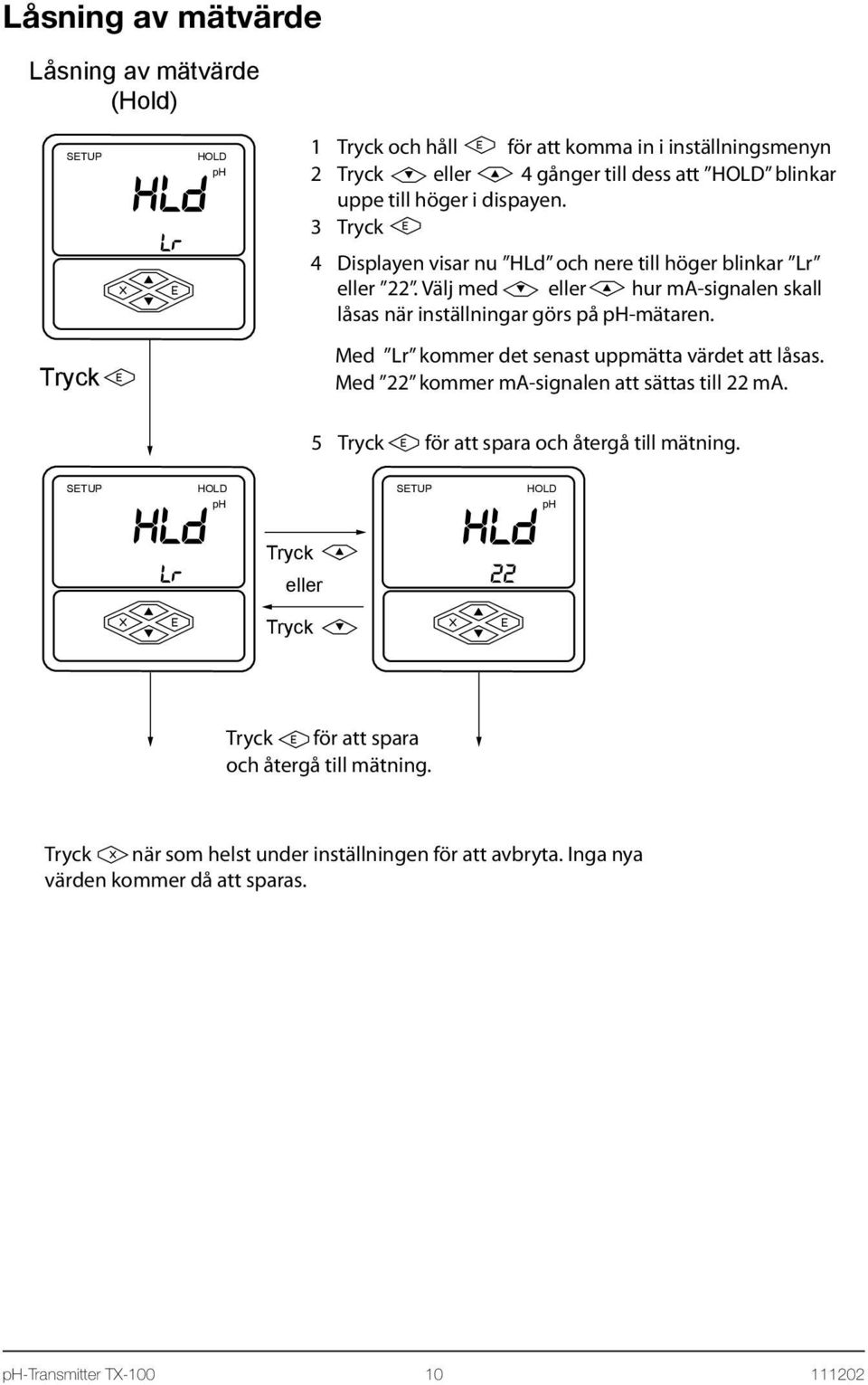

16 Låsning av mätvärde Låsning av mätvärde (Hold) HLd LR 1 och håll för att komma in i inställningsmenyn 2 eller 4 gånger till dess att blinkar uppe till höger i dispayen. 3 4 Displayen visar nu HLd och nere till höger blinkar Lr eller 22. Välj med eller hur ma-signalen skall låsas när inställningar görs på -mätaren. Med Lr kommer det senast uppmätta värdet att låsas. Med 22 kommer ma-signalen att sättas till 22 ma. 5 för att spara och återgå till mätning. HLd LR eller HLd 22 för att spara och återgå till mätning. när som helst under inställningen för att avbryta. Inga nya värden kommer då att sparas. -Transmitter TX

17 Felsignal Felsignal 0.R. 0FF Lmt 1 och håll för att komma in i inställningsmenyn 2 5 gånger till dess att Lmt blinkar till höger i dispayen. 3 4 eller för att välja On eller Off, nere till höger i displayen. Off ma-signalen ställs till 4 ma när värdet är under mätområdets nedre gräns och 19,99 ma när det är över övre gräns. On ma-signalen ställs till 3,8 ma när värdet är utanför mätområdets gränser. 5 för att spara och återgå till mätning. 0.R. 0FF Lmt eller 0.R. 0n Lmt för att spara och återgå till mätning. när som helst under inställningen för att avbryta. Inga nya värden kommer då att sparas. 11 MJK Automation AB 2011

18 Rengörning Rengörning CLEAN C.P. 0FF Days 1 och håll för att komma in i inställningsmenyn 2 2 gånger till dess att displayen visar C.P. 3, nu blinkar OFF eller On i nedre delen av displayen. 4 eller för att välja On eller Off. 5 för att gå vidare. Vid OFF åter till mätläge, vid On inställning av antal dagar mellan indikering av rengörning. CLEAN C.P. 0FF Days eller CLEAN C.P. 0n Days för att spara och återgå till mätning. CLEAN 90 Days 6 eller för att öka eller minska antalet dagar mellan indikering av rengörning. Standardvärdet är 90 dagar. 5 för att återgå till mätläge. för att spara och återgå till mätning. när som helst under inställningen för att avbryta. Inga nya värden kommer då att sparas. -Transmitter TX

19 eller Redox mätning eller redox P.S. 1 och håll för att komma in i inställningsmenyn 2 1 gång till dess att P.S. visas i dispayen. 3 4 Displayen visar nu P.S. och uppe till höger blinkar eller mv. Välj med eller om - eller redoxelektrod skall användas. 5 för att spara och återgå till mätning. P.S. eller P.S. mv för att spara och återgå till mätning. när som helst under inställningen för att avbryta. Inga nya värden kommer då att sparas. 13 MJK Automation AB 2011
