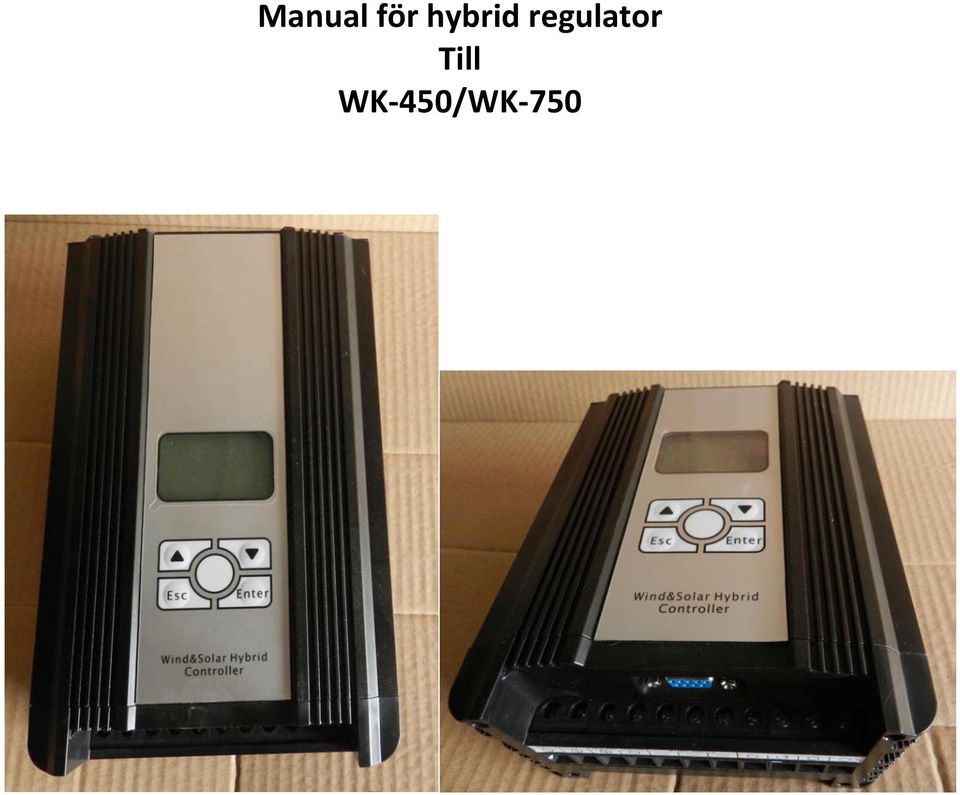

1 Manual för hybrid regulator Till WK-450/WK-750

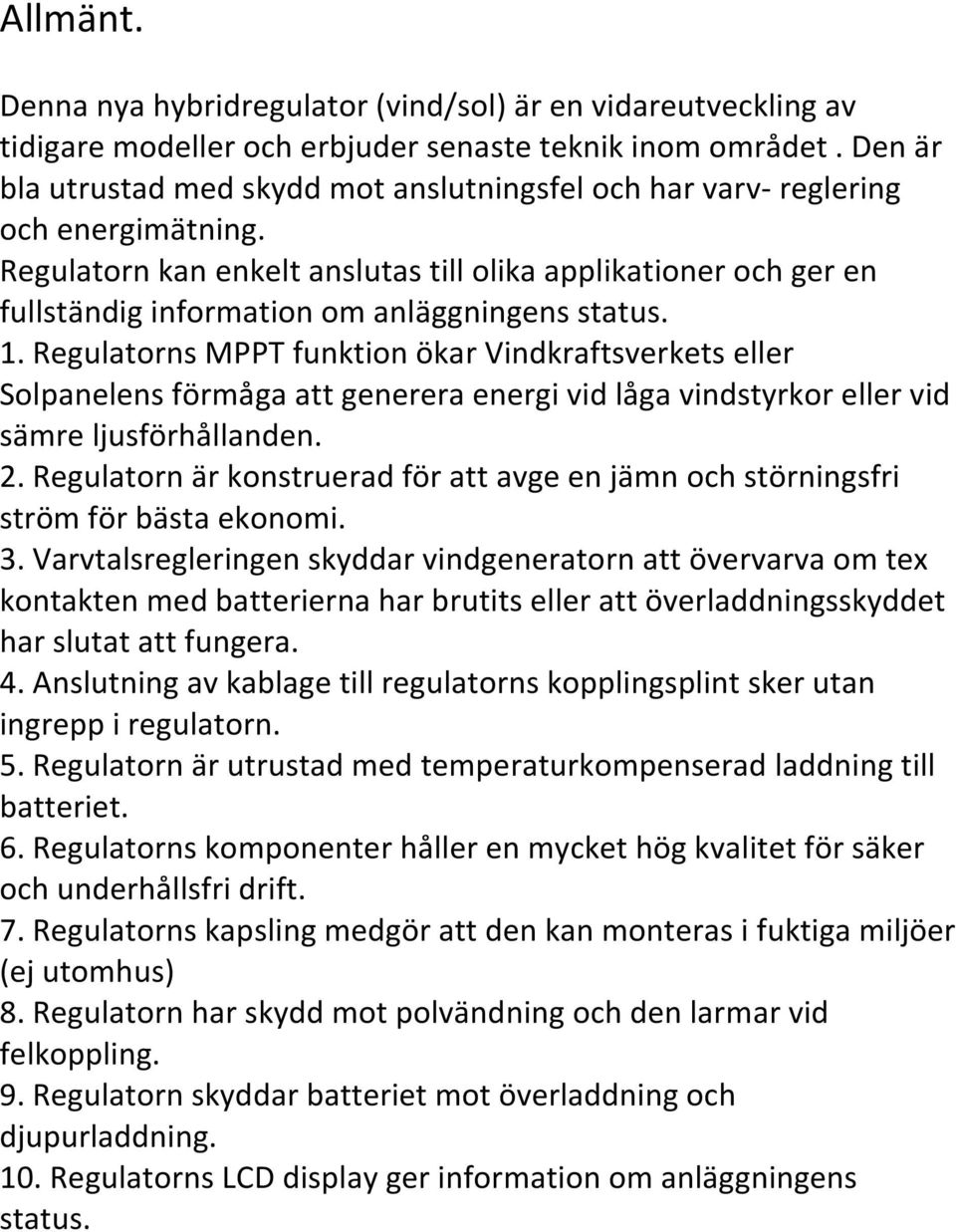

2 Allmänt. Denna nya hybridregulator (vind/sol) är en vidareutveckling av tidigare modeller och erbjuder senaste teknik inom området. Den är bla utrustad med skydd mot anslutningsfel och har varv- reglering och energimätning. Regulatorn kan enkelt anslutas till olika applikationer och ger en fullständig information om anläggningens status. 1. Regulatorns MPPT funktion ökar Vindkraftsverkets eller Solpanelens förmåga att generera energi vid låga vindstyrkor eller vid sämre ljusförhållanden. 2. Regulatorn är konstruerad för att avge en jämn och störningsfri ström för bästa ekonomi. 3. Varvtalsregleringen skyddar vindgeneratorn att övervarva om tex kontakten med batterierna har brutits eller att överladdningsskyddet har slutat att fungera. 4. Anslutning av kablage till regulatorns kopplingsplint sker utan ingrepp i regulatorn. 5. Regulatorn är utrustad med temperaturkompenserad laddning till batteriet. 6. Regulatorns komponenter håller en mycket hög kvalitet för säker och underhållsfri drift. 7. Regulatorns kapsling medgör att den kan monteras i fuktiga miljöer (ej utomhus) 8. Regulatorn har skydd mot polvändning och den larmar vid felkoppling. 9. Regulatorn skyddar batteriet mot överladdning och djupurladdning. 10. Regulatorns LCD display ger information om anläggningens status.

Regulatorn kan enkelt anslutas till olika applikationer och ger en fullständig information om anläggningens status. 1.

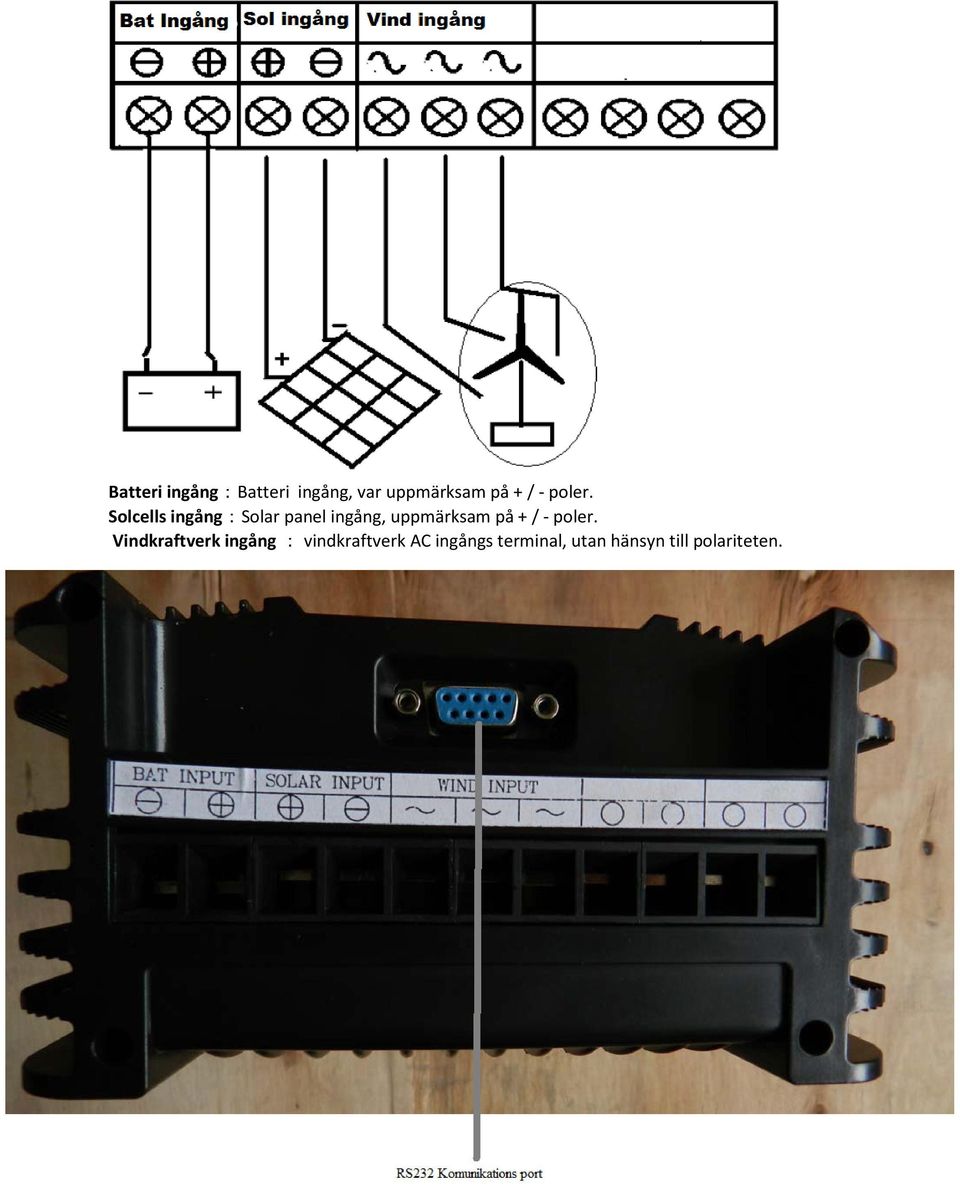

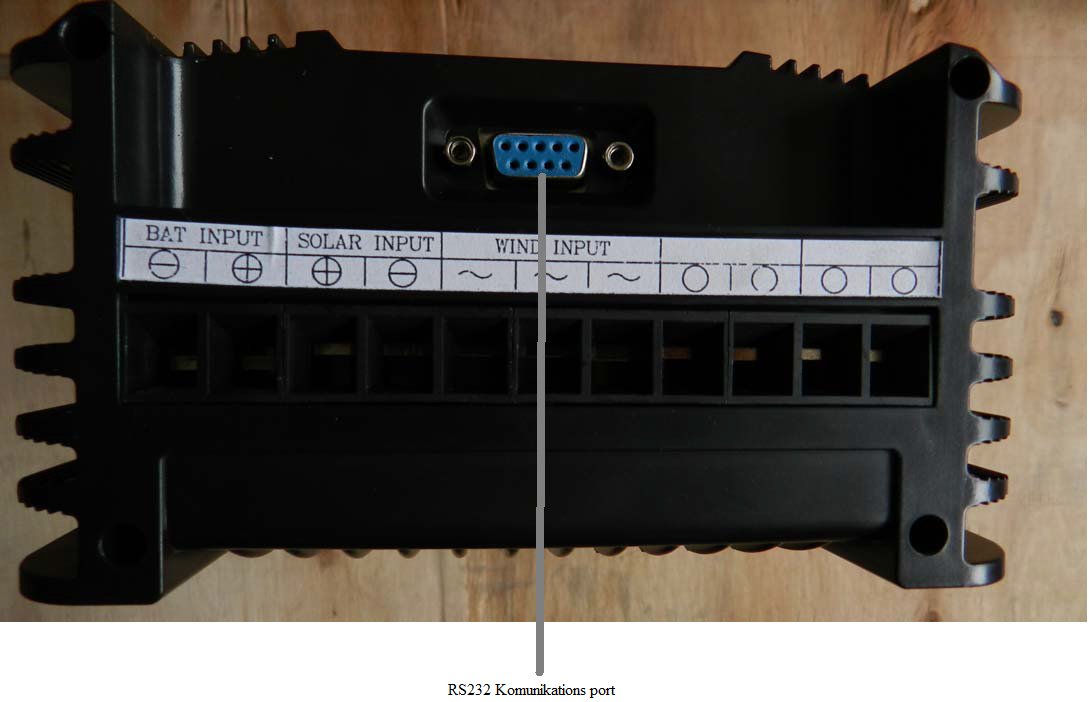

3 : Batteri ingång:batteri ingång, var uppmärksam på + /- poler. Solcells ingång:solar panel ingång, uppmärksam på + /- poler. Vindkraftverk ingång vindkraftverk AC ingångs terminal, utan hänsyn till polariteten.

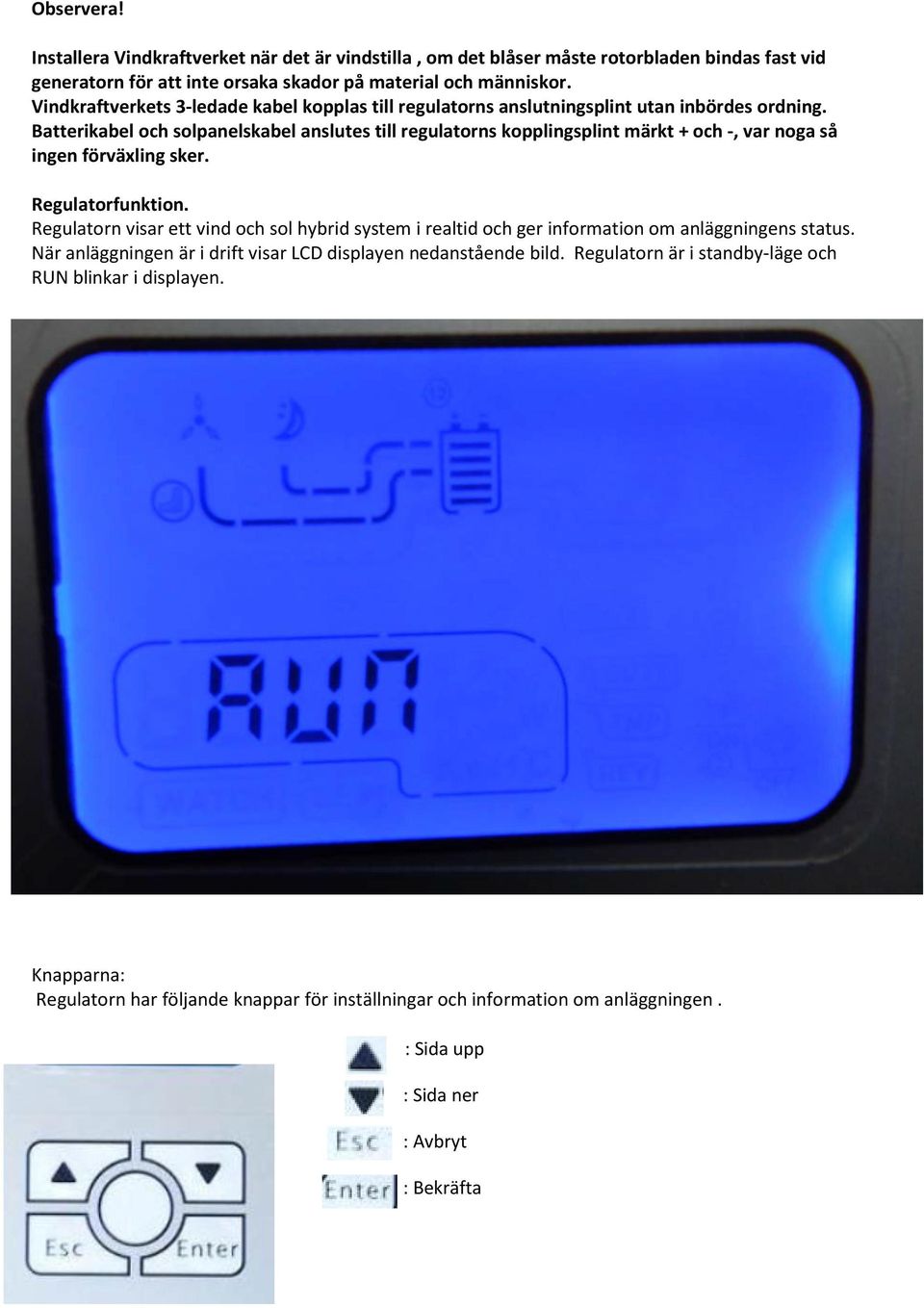

4 Observera! Installera Vindkraftverket när det är vindstilla, om det blåser måste rotorbladen bindas fast vid generatorn för att inte orsaka skador på material och människor. Vindkraftverkets 3-ledade kabel kopplas till regulatorns anslutningsplint utan inbördes ordning. Batterikabel och solpanelskabel anslutes till regulatorns kopplingsplint märkt + och -, var noga så ingen förväxling sker. Regulatorfunktion. Regulatorn visar ett vind och sol hybrid system i realtid och ger information om anläggningens status. När anläggningen är i drift visar LCD displayen nedanstående bild. Regulatorn är i standby-läge och RUN blinkar i displayen. Knapparna: Regulatorn har följande knappar för inställningar och information om anläggningen. : Sida upp : Sida ner : Avbryt : Bekräfta

Batterikabel och solpanelskabel anslutes till regulatorns kopplingsplint märkt + och -, var noga så ingen förväxling sker. Regulatorfunktion.

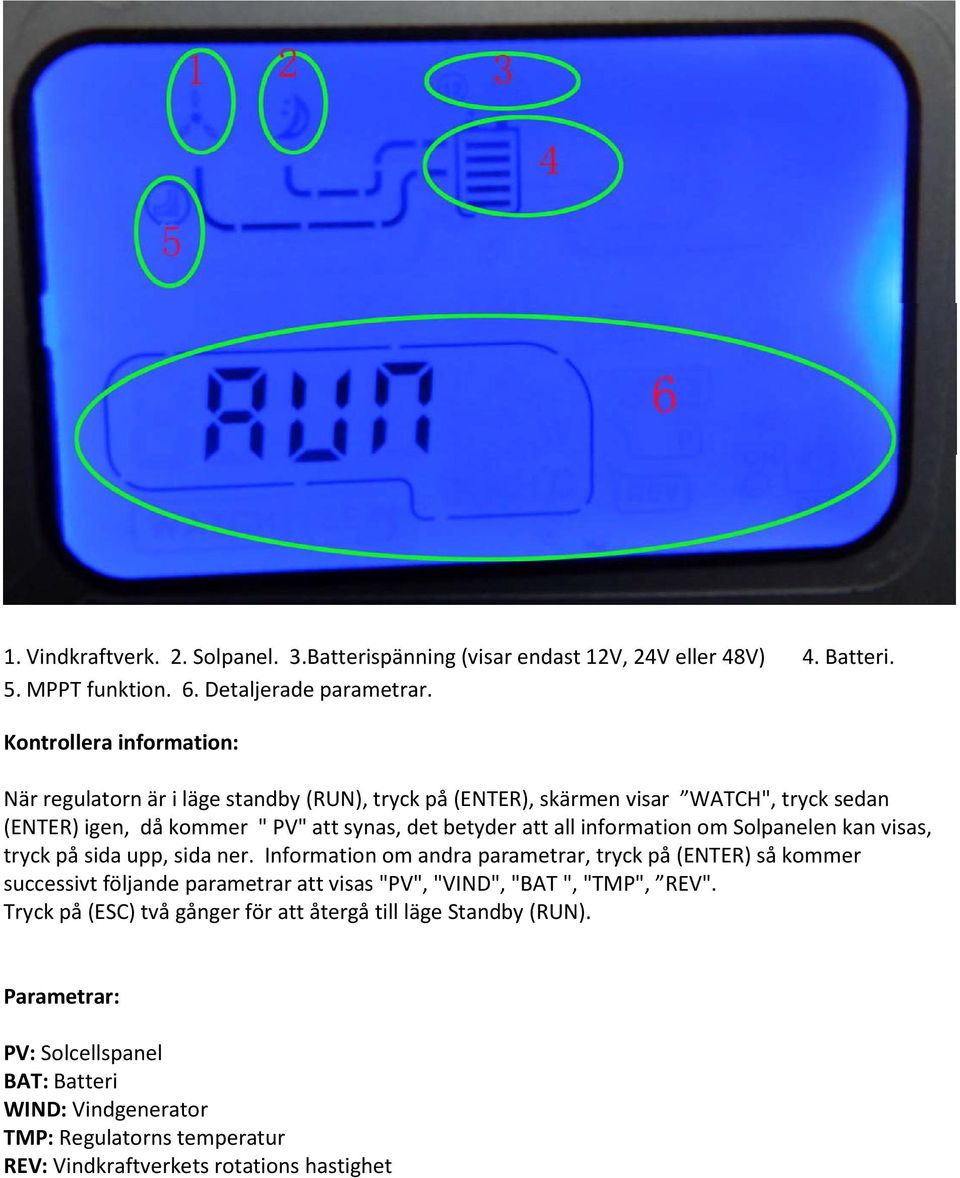

5 1. Vindkraftverk. 2. Solpanel. 3.Batterispänning (visar endast 12V, 24V eller 48V) 4. Batteri. 5. MPPT funktion. 6. Detaljerade parametrar. Kontrollera information: När regulatorn är i läge standby (RUN), tryck på (ENTER), skärmen visar WATCH", tryck sedan (ENTER) igen, då kommer " PV" att synas, det betyder att all information om Solpanelen kan visas, tryck på sida upp, sida ner. Information om andra parametrar, tryck på (ENTER) så kommer successivt följande parametrar att visas "PV", "VIND", "BAT ", "TMP", REV". Tryck på (ESC) två gånger för att återgå till läge Standby (RUN). Parametrar: PV: Solcellspanel BAT: Batteri WIND: Vindgenerator TMP: Regulatorns temperatur REV: Vindkraftverkets rotations hastighet

information om Solpanelen kan visas, tryck på sida upp, sida ner.

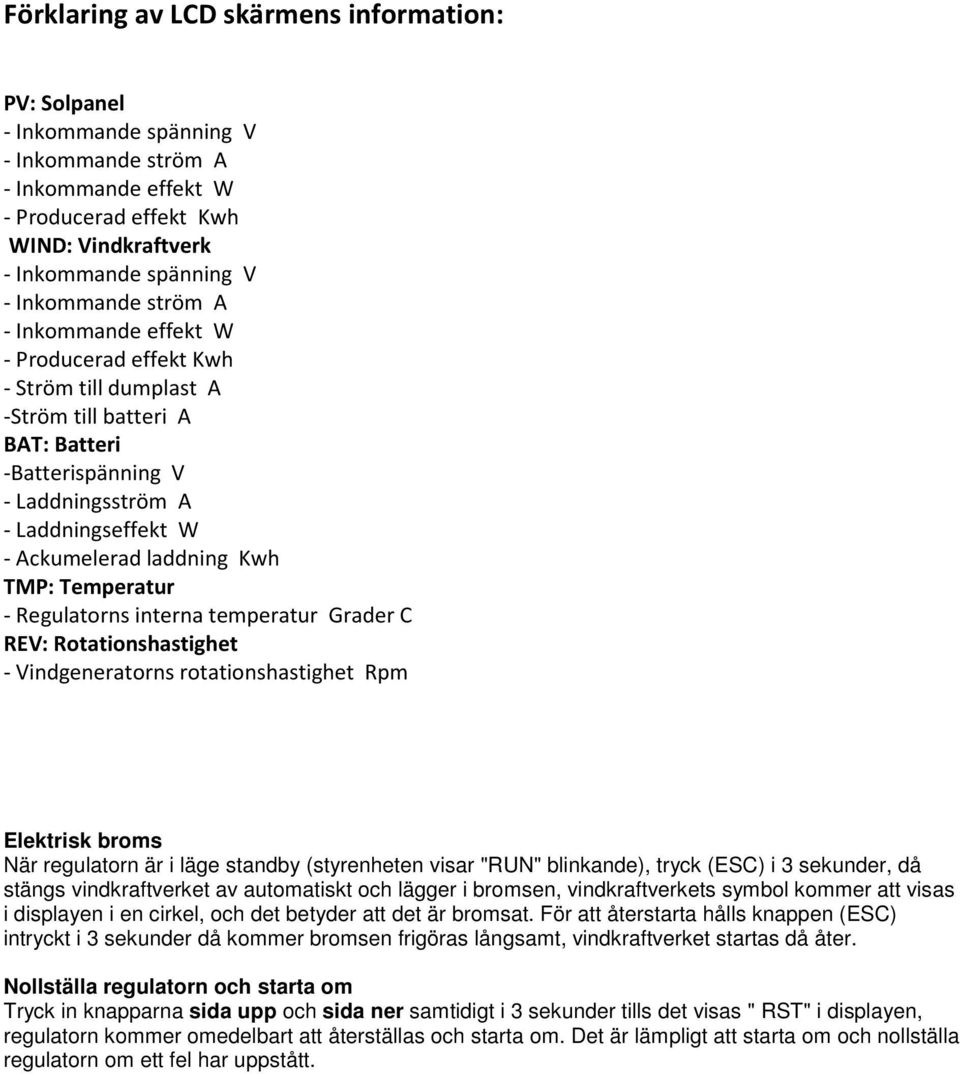

6 Förklaring av LCD skärmens information: PV: Solpanel - Inkommande spänning V - Inkommande ström A - Inkommande effekt W - Producerad effekt Kwh WIND: Vindkraftverk - Inkommande spänning V - Inkommande ström A - Inkommande effekt W - Producerad effekt Kwh - Ström till dumplast A -Ström till batteri A BAT: Batteri -Batterispänning V - Laddningsström A - Laddningseffekt W - Ackumelerad laddning Kwh TMP: Temperatur - Regulatorns interna temperatur Grader C REV: Rotationshastighet - Vindgeneratorns rotationshastighet Rpm Elektrisk broms När regulatorn är i läge standby (styrenheten visar "RUN" blinkande), tryck (ESC) i 3 sekunder, då stängs vindkraftverket av automatiskt och lägger i bromsen, vindkraftverkets symbol kommer att visas i displayen i en cirkel, och det betyder att det är bromsat. För att återstarta hålls knappen (ESC) intryckt i 3 sekunder då kommer bromsen frigöras långsamt, vindkraftverket startas då åter. Nollställa regulatorn och starta om Tryck in knapparna sida upp och sida ner samtidigt i 3 sekunder tills det visas " RST" i displayen, regulatorn kommer omedelbart att återställas och starta om. Det är lämpligt att starta om och nollställa regulatorn om ett fel har uppstått.

laddning Kwh TMP: Temperatur - Regulatorns interna temperatur Grader C REV: Rotationshastighet - Vindgeneratorns rotationshastighet Rpm Elektrisk broms När regulatorn är i läge standby (styrenheten

7 Hybridregulator WK-450/WK-750 Produktfakta Systemspänning WK V WK V MPPT funktion, effekt >90% Dumplast, högfrekvent PWM Serviceport RS232 Strömförbrukning i standby läge: c:a 18-20mA Storlek: 235x145x85 Vikt: 2,5 kg Skyddsklass: IP41 Arbetstemperatur: -20 grader till + 65 grader C Regulatorns skyddsfunktioner: - överspänningsskydd - skydd för felvända poler - övervarvsskydd - överströmsskydd - åskskydd LCD Display visar: - inkommande spänning V - inkommande ström A - inkommande effekt W - producerad effekt Kwh - varvtal på generator Rpm - batterispänning - information om batteristatus

Regulatorns skyddsfunktioner: - överspänningsskydd - skydd för felvända poler - övervarvsskydd - överströmsskydd - åskskydd LCD Display visar: -
