1 Instruktion Handylab 11 Handylab ph.doc 1

2 Instruktion ph-mätare handylab 11 Innehållsförteckning Tekniska Data... 3 Display och anslutningar... 4 Starta ph mätaren... 5 Översikt av mätmetoder... 5 Special Funktioner Kalibrering/Buffring... 7 Konfiguration Elektroder och buffert till ph-mätaren Tack för att du valt en mjk produkt Mjk Automation AB Tel Box 105 Fax SÄFFLE E-post kontoret@mjk.se Hemsida Handylab ph.doc 2

.. 7 Konfiguration... 11 Elektroder och buffert till ph-mätaren.

3 Tekniska Data Dimensioner Längd (mm) 172 Bredd (mm) 80 Höjd (mm) 37 Vikt (kg) 0,3 Kapsling IP66, damm och vattentät Mätområden Mätområde Upplösning ph U (mv) T ( C) Matning Batteri 4 x 1.5 V alkali batteri, Typ AA Livslängd Ca 5000 timmar Auto avstängning efter 60 min. Normer och riktlinjer EMC ECC riktlinje 89/336/EWG EN :1997 EN : pr A14:2000 EN :1995 FCC Class A Säkerhet EG riktlinje 73/23/EWG EN A2:1995 Klimat klass VDI/VDE 3540 Skyddstyp EN 60523:1991 Handylab ph.doc 3

5 V alkali batteri, Typ AA Livslängd Ca 5000 timmar Auto avstängning efter 60 min.

4 Display och anslutningar Display Indikerar vald enhet Elektrod status Mätvärde Funktion och temperaturvisning Anslutningar 1. ph elektrod 2. Referens elektrod 3. Temperaturgivare Handylab ph.doc 4

temperaturvisning Anslutningar 1. ph elektrod 2.

5 Starta ph mätaren Tryck ned knappen. En testbild visas nu på displayen. Efter detta övergår ph mätaren automatiskt i mätläge. Displayen visar nu aktuellt ph värde. Med ansluten elektrod kan man nu mäta ph och läsa av mätvärde på diplayen. Översikt av mätmetoder. Växla mellan ph och mv visning genom att trycka < Х > Se kapitel för kalibrering av ph-elektroden. En ph elektrod måste kalibreras mot kända buffert lösningar då den med tiden ändras i mätvärde, glaset i elektroden förändras. Handylab ph.doc 5

Översikt av mätmetoder. Växla mellan ph och mv visning genom att trycka < Х > Se kapitel för kalibrering av ph-elektroden.

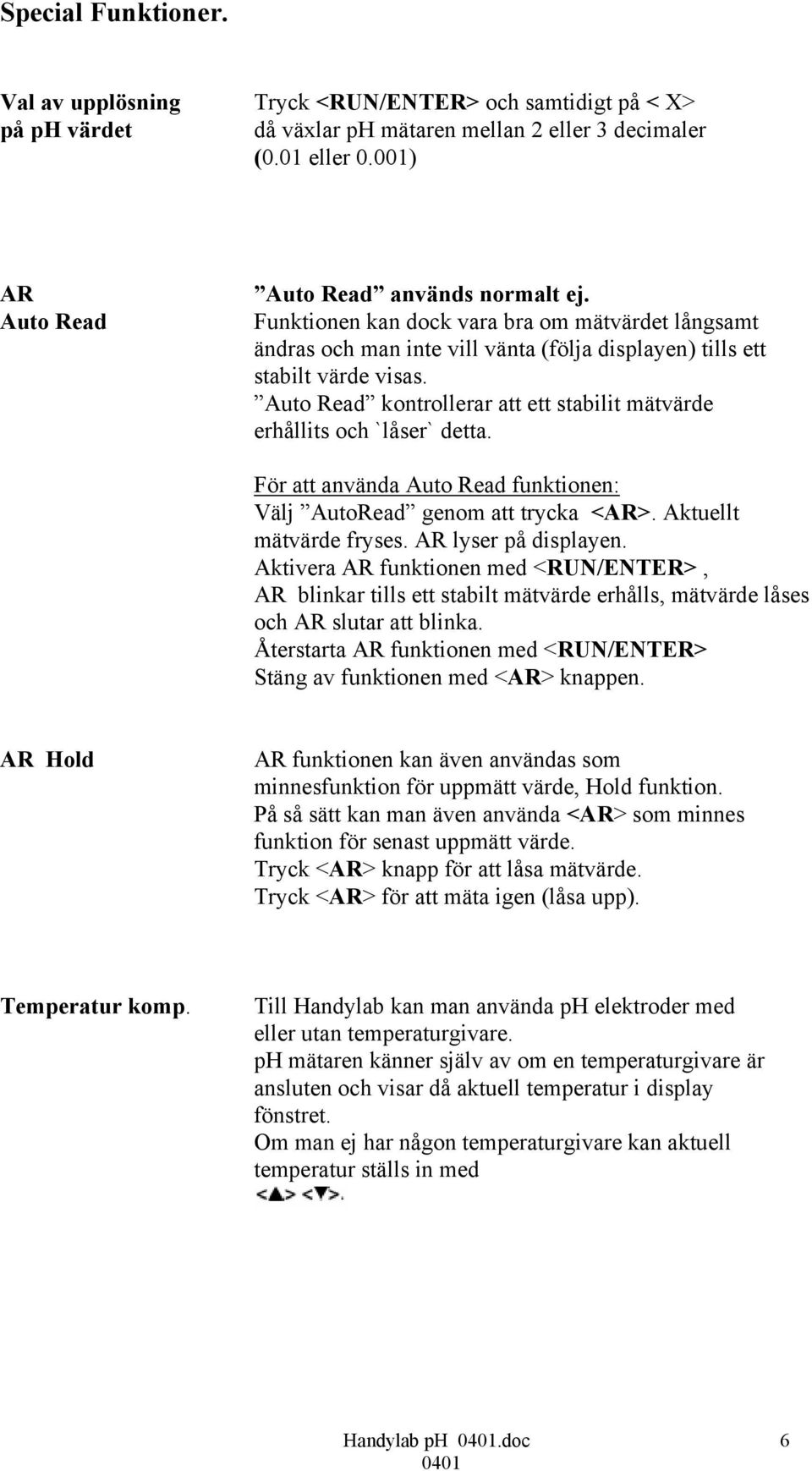

6 Special Funktioner. Val av upplösning Tryck <RUN/ENTER> och samtidigt på < Х> på ph värdet då växlar ph mätaren mellan 2 eller 3 decimaler (0.01 eller 0.001) AR Auto Read Auto Read används normalt ej. Funktionen kan dock vara bra om mätvärdet långsamt ändras och man inte vill vänta (följa displayen) tills ett stabilt värde visas. Auto Read kontrollerar att ett stabilit mätvärde erhållits och `låser` detta. För att använda Auto Read funktionen: Välj AutoRead genom att trycka <AR>. Aktuellt mätvärde fryses. AR lyser på displayen. Aktivera AR funktionen med <RUN/ENTER>, AR blinkar tills ett stabilt mätvärde erhålls, mätvärde låses och AR slutar att blinka. Återstarta AR funktionen med <RUN/ENTER> Stäng av funktionen med <AR> knappen. AR Hold AR funktionen kan även användas som minnesfunktion för uppmätt värde, Hold funktion. På så sätt kan man även använda <AR> som minnes funktion för senast uppmätt värde. Tryck <AR> knapp för att låsa mätvärde. Tryck <AR> för att mäta igen (låsa upp). Temperatur komp. Till Handylab kan man använda ph elektroder med eller utan temperaturgivare. ph mätaren känner själv av om en temperaturgivare är ansluten och visar då aktuell temperatur i display fönstret. Om man ej har någon temperaturgivare kan aktuell temperatur ställs in med Handylab ph.doc 6

Auto Read kontrollerar att ett stabilit mätvärde erhållits och `låser` detta. För att använda Auto Read funktionen: Välj AutoRead genom att trycka <AR>. Aktuellt mätvärde fryses.

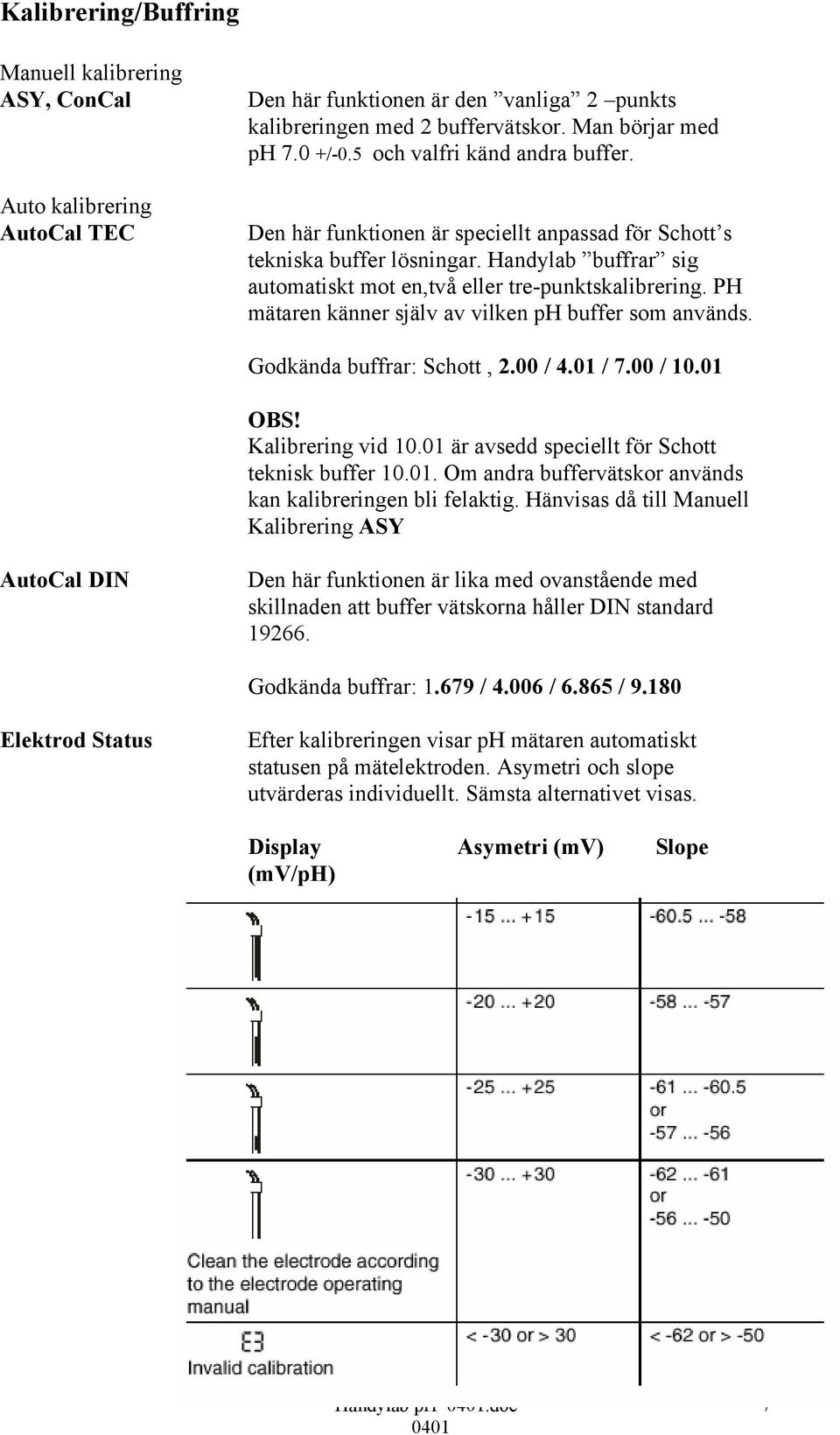

7 Kalibrering/Buffring Manuell kalibrering ASY, ConCal Auto kalibrering AutoCal TEC Den här funktionen är den vanliga 2 punkts kalibreringen med 2 buffervätskor. Man börjar med ph 7.0 +/-0.5 och valfri känd andra buffer. Den här funktionen är speciellt anpassad för Schott s tekniska buffer lösningar. Handylab buffrar sig automatiskt mot en,två eller tre-punktskalibrering. PH mätaren känner själv av vilken ph buffer som används. Godkända buffrar: Schott, 2.00 / 4.01 / 7.00 / OBS! Kalibrering vid är avsedd speciellt för Schott teknisk buffer Om andra buffervätskor används kan kalibreringen bli felaktig. Hänvisas då till Manuell Kalibrering ASY AutoCal DIN Den här funktionen är lika med ovanstående med skillnaden att buffer vätskorna håller DIN standard Godkända buffrar: / / / Elektrod Status Efter kalibreringen visar ph mätaren automatiskt statusen på mätelektroden. Asymetri och slope utvärderas individuellt. Sämsta alternativet visas. Display Asymetri (mv) Slope (mv/ph) Handylab ph.doc 7

PH mätaren känner själv av vilken ph buffer som används. Godkända buffrar: Schott, 2.00 / 4.01 / 7.00 / 10.01 OBS! Kalibrering vid 10.01 är avsedd speciellt för Schott teknisk buffer 10.01. Om andra buffervätskor används kan kalibreringen bli felaktig.

8 ASY ConCal kalibrering Anslut ph elektroden till mätinstrumentet. Tryck på <CAL> knappen upprepande gånger tills det att displayen visar ASY och funktionen ConCal. Sänk ned ph elektroden i första bufferlösningen, ph 7,0 +/- 0,5. Tryck ned <RUN/ENTER> knappen Uppmätt ph-värde syns nu på displayen Justera ph värdet till ph 7.0 med När ph mätaren visar 7,0 och värdet är stabilt, tryck på <RUN/ENTER>. Elektrod värdet visas nu i fönstret. Tryck ned <RUN/ENTER>, SLO visas i displayen. Sänk ned ph elektroden i den andra buffervätskan ( tex ph 4,0 eller 10,0 ) Tryck ned <RUN/ENTER> Uppmätt ph värde syns nu på displayen Justera ph värdet med När ph värdet är stabilt, tryck på <RUN/ENTER>. Instrumentet visar nu elektrodstatus Slope (mv/ph) Tryck ned <RUN/ENTER)> Instrumentet visar nu elektrodstatus asymetri (mv) mätning genom att trycka på <ph> Växla över till normal ph Handylab ph.doc 8

0 med När ph mätaren visar 7,0 och värdet är stabilt, tryck på <RUN/ENTER>. Elektrod värdet visas nu i fönstret. Tryck ned <RUN/ENTER>, SLO visas i displayen.

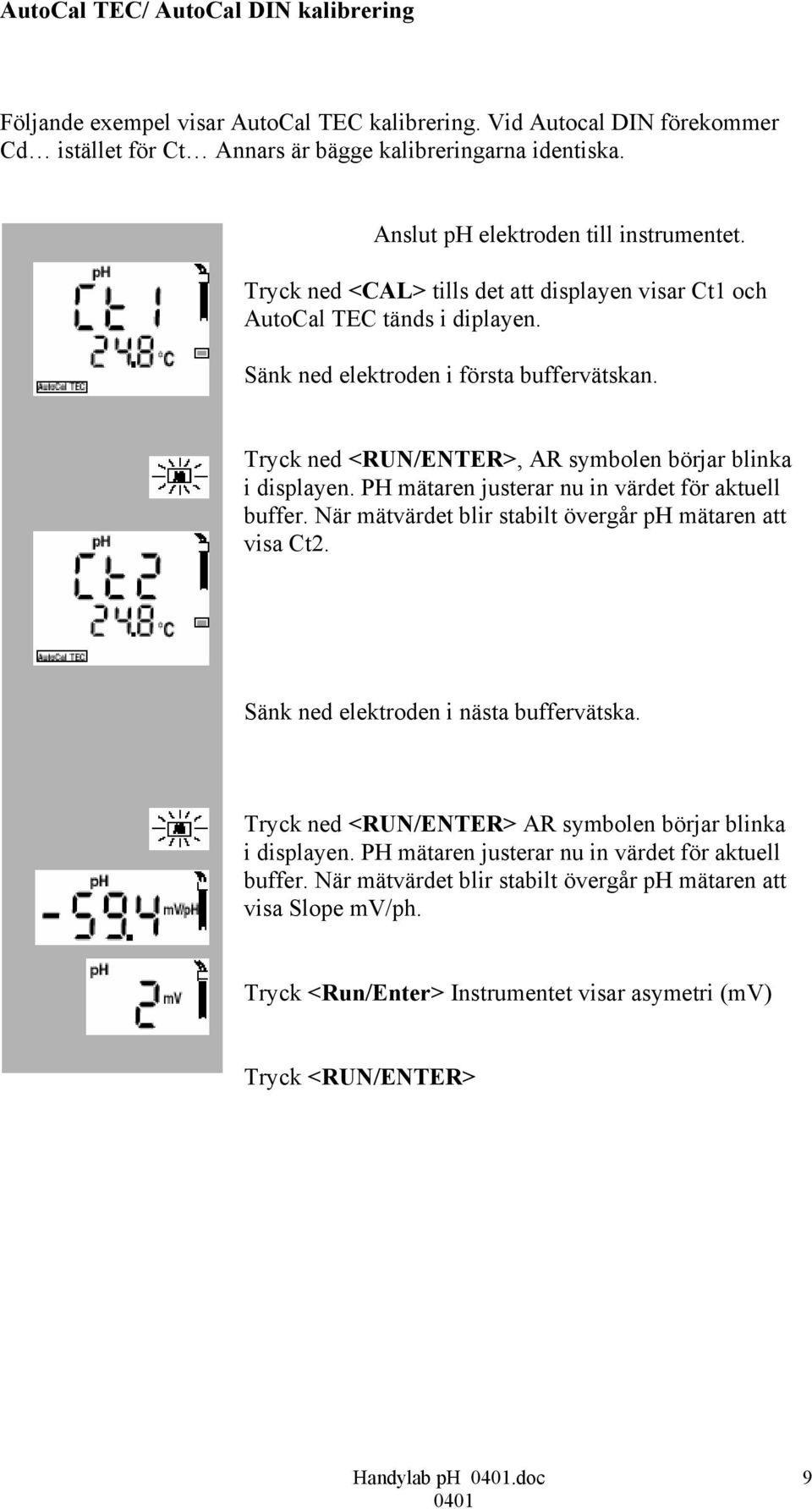

9 AutoCal TEC/ AutoCal DIN kalibrering Följande exempel visar AutoCal TEC kalibrering. Vid Autocal DIN förekommer Cd istället för Ct Annars är bägge kalibreringarna identiska. Anslut ph elektroden till instrumentet. Tryck ned <CAL> tills det att displayen visar Ct1 och AutoCal TEC tänds i diplayen. Sänk ned elektroden i första buffervätskan. Tryck ned <RUN/ENTER>, AR symbolen börjar blinka i displayen. PH mätaren justerar nu in värdet för aktuell buffer. När mätvärdet blir stabilt övergår ph mätaren att visa Ct2. Sänk ned elektroden i nästa buffervätska. Tryck ned <RUN/ENTER> AR symbolen börjar blinka i displayen. PH mätaren justerar nu in värdet för aktuell buffer. När mätvärdet blir stabilt övergår ph mätaren att visa Slope mv/ph. Tryck <Run/Enter> Instrumentet visar asymetri (mv) Tryck <RUN/ENTER> Handylab ph.doc 9

Tryck ned <RUN/ENTER>, AR symbolen börjar blinka i displayen. PH mätaren justerar nu in värdet för aktuell buffer. När mätvärdet blir stabilt övergår ph mätaren att visa Ct2.

10 OBS! I detta läget kan kalibreringen avbrytas genom att trycka <ph>. Kalibreringen motsvarar då en normal 2- punktskalibrering. Om man önskar kalibrera i en tredje lösning fortsätter man genom att sänka ned elektroden i den tredje buffern. Tryck ned <RUN/ENTER> AR symbolen börjar blinka i displayen. PH mätaren justerar nu in värdet för aktuell buffer. När mätvärdet blir stabilt övergår ph mätaren att visa Slope mv/ph. Tryck <Run/Enter> Instrumentet visar asymetri (mv) Växla till ph mätning genom att trycka ned <ph> Handylab ph.doc 10

Tryck ned <RUN/ENTER> AR symbolen börjar blinka i displayen. PH mätaren justerar nu in värdet för aktuell buffer.

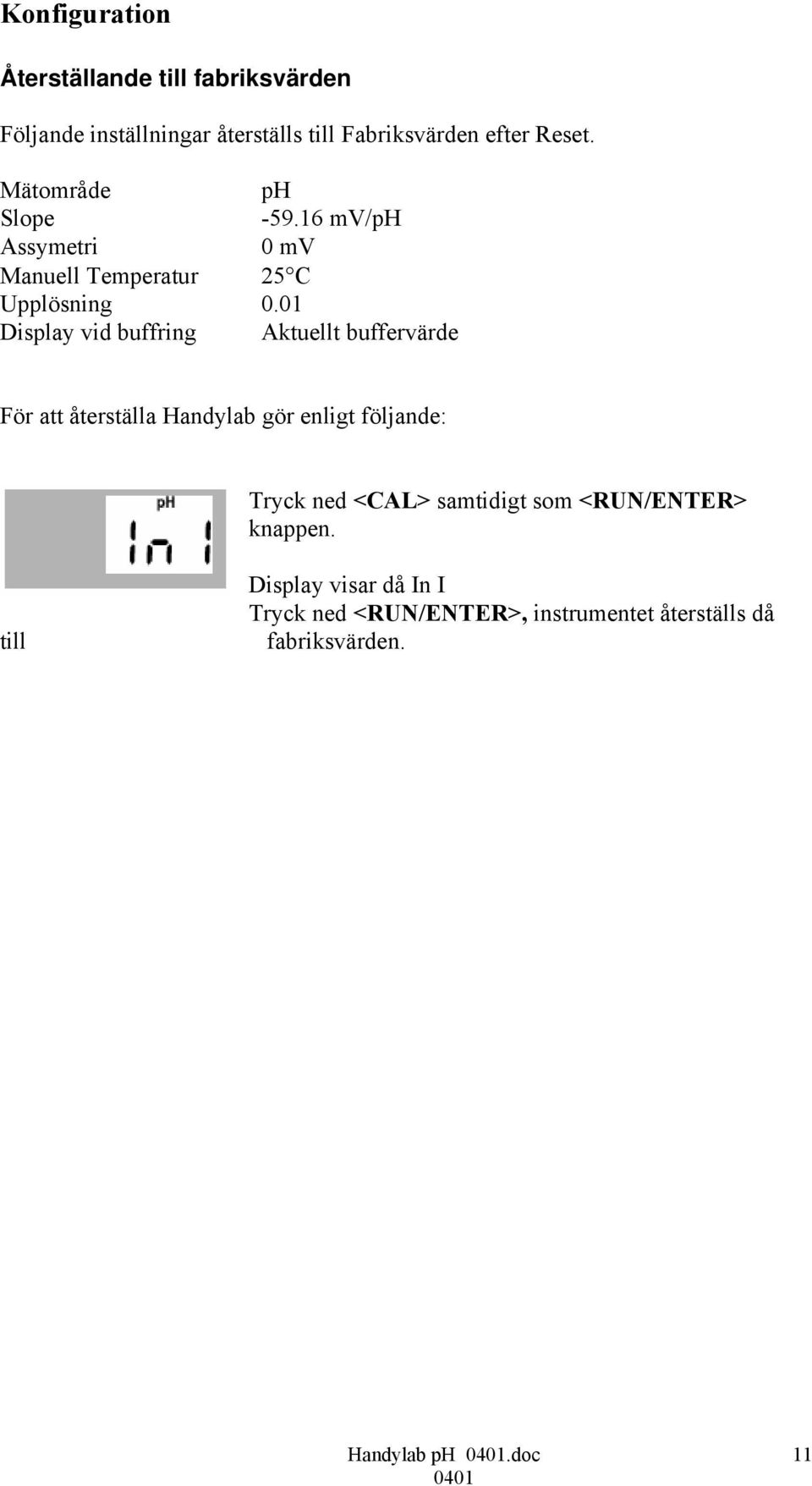

11 Konfiguration Återställande till fabriksvärden Följande inställningar återställs till Fabriksvärden efter Reset. Mätområde ph Slope mv/ph Assymetri 0 mv Manuell Temperatur 25 C Upplösning 0.01 Display vid buffring Aktuellt buffervärde För att återställa Handylab gör enligt följande: Tryck ned <CAL> samtidigt som <RUN/ENTER> knappen. till Display visar då In I Tryck ned <RUN/ENTER>, instrumentet återställs då fabriksvärden. Handylab ph.doc 11

01 Display vid buffring Aktuellt buffervärde För att återställa Handylab gör enligt följande: Tryck ned <CAL>

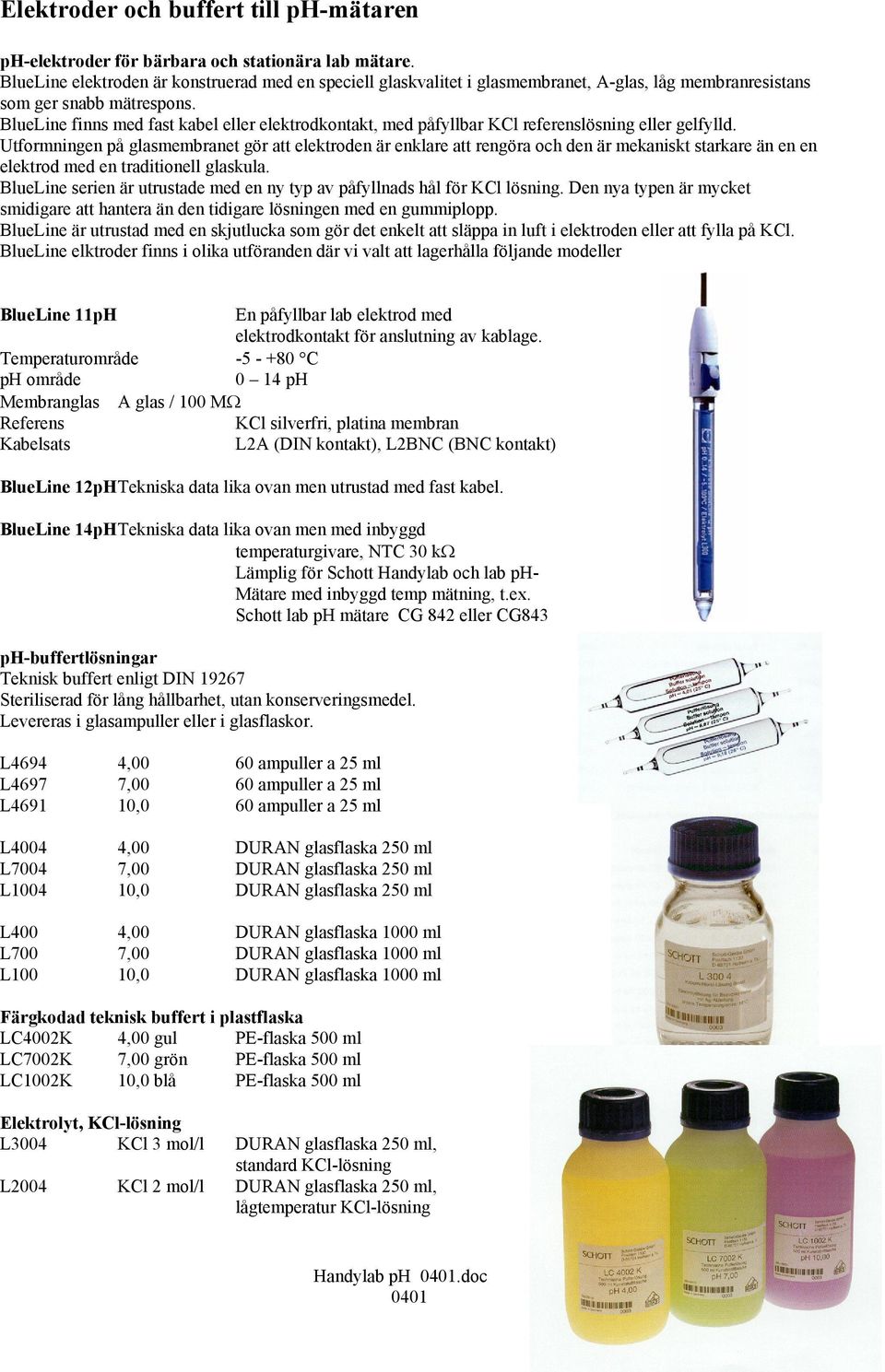

12 Elektroder och buffert till ph-mätaren ph-elektroder för bärbara och stationära lab mätare. BlueLine elektroden är konstruerad med en speciell glaskvalitet i glasmembranet, A-glas, låg membranresistans som ger snabb mätrespons. BlueLine finns med fast kabel eller elektrodkontakt, med påfyllbar KCl referenslösning eller gelfylld. Utformningen på glasmembranet gör att elektroden är enklare att rengöra och den är mekaniskt starkare än en en elektrod med en traditionell glaskula. BlueLine serien är utrustade med en ny typ av påfyllnads hål för KCl lösning. Den nya typen är mycket smidigare att hantera än den tidigare lösningen med en gummiplopp. BlueLine är utrustad med en skjutlucka som gör det enkelt att släppa in luft i elektroden eller att fylla på KCl. BlueLine elktroder finns i olika utföranden där vi valt att lagerhålla följande modeller BlueLine 11pH En påfyllbar lab elektrod med elektrodkontakt för anslutning av kablage. Temperaturområde C ph område 0 14 ph Membranglas A glas / 100 MΩ Referens KCl silverfri, platina membran Kabelsats L2A (DIN kontakt), L2BNC (BNC kontakt) BlueLine 12pH Tekniska data lika ovan men utrustad med fast kabel. BlueLine 14pH Tekniska data lika ovan men med inbyggd temperaturgivare, NTC 30 kω Lämplig för Schott Handylab och lab ph- Mätare med inbyggd temp mätning, t.ex. Schott lab ph mätare CG 842 eller CG843 ph-buffertlösningar Teknisk buffert enligt DIN Steriliserad för lång hållbarhet, utan konserveringsmedel. Levereras i glasampuller eller i glasflaskor. L4694 4,00 60 ampuller a 25 ml L4697 7,00 60 ampuller a 25 ml L ,0 60 ampuller a 25 ml L4004 4,00 DURAN glasflaska 250 ml L7004 7,00 DURAN glasflaska 250 ml L ,0 DURAN glasflaska 250 ml L400 4,00 DURAN glasflaska 1000 ml L700 7,00 DURAN glasflaska 1000 ml L100 10,0 DURAN glasflaska 1000 ml Färgkodad teknisk buffert i plastflaska LC4002K 4,00 gul PE-flaska 500 ml LC7002K 7,00 grön PE-flaska 500 ml LC1002K 10,0 blå PE-flaska 500 ml Elektrolyt, KCl-lösning L3004 KCl 3 mol/l DURAN glasflaska 250 ml, standard KCl-lösning L2004 KCl 2 mol/l DURAN glasflaska 250 ml, lågtemperatur KCl-lösning Handylab ph.doc 12

BlueLine finns med fast kabel eller elektrodkontakt, med påfyllbar KCl referenslösning eller gelfylld.
