1 Insite IG 3100 Portabel syremätare

2 Insite IG 3100 Portabel syremätare Tack för att du valt en mjk produkt Mjk Automation AB Box SÄFFLE Tel Fax E-post

3 Innehåll 1. Allmän beskrivning... 1 Kapsling... 1 Batterier och laddare... 1 Automatisk avstängning... 1 Display belysning Användning... 2 Kör läget Huvudmeny... 4 Visa logg... 4 Tömning, hämta loggade värden till PC... 5 Installation... 5 Uppstart... 7 Inställning av COM-port... 7 Normal användning... 8 Setup... 9 RENSA ALLA LOGGAR REF. KALIBRERING SLOPJUSTERING FABRIKSKALIBRERING TEMP. ENHETER TA BORT MÄTPUNKT TA BORT ALLA MÄTP ANGE SALINITET ANGE DISPLAYLÄGE ANGE LOGG STIL STÄLL KLOCKA LÖSEN Automatisk loggning Kalibrering Allmänt Givarkalibrering mot känd referens Slopjustering (REKOMMENDERAS INTE) Fabriksinställning Test Visa sensor data Visa sensor Kar Visa sensor Kal Mjukvaruversion... 14

4 1. Allmän beskrivning Insite IG 3100 är en handhållen syremätare som är avsedd att användas för mätning av syrehalt i vattenlösningar. Den mikrodatorbaserade elektroniken i syremätaren ger en hög grad av flexibilitet och en enkel användning. Syremätaren kan visa syrehalten i mg/liter, ppm eller %. Upplösningen i ppm eller mg/l lägena är 0,01 i området 0,00 till 3,99 och 0,1 i området 4,0 till 20,0. Upplösningen i % läget är 0,1 % i området 0,0 till 99,9 % och 1 % i området 100 till 400 %. Temperaturen visas i steg om 0,1 C i området 0,0 till 50,0 C, alternativt i steg om 1 F i området 32 till 122 F. Syregivaren är av optisk typ, fluorescens. Mätprincipen bygger på att man optiskt mäter förändringarna på ett ruteniummembran vid variation på syrehalten. Syregivaren har inga förbrukningsdelar och påverkas inte av solljus. Täta kalibrerings intervaller behövs inte och kalibrering före drifttagning är inte heller något krav. Syremätaren har en inbyggd datalogg. Upp till 50 mätpunkter kan loggas med tidsvärde. Varje punkt kan ges en beskrivning (max 6 tecken). Kapsling Syremätaren är inbyggd i en vattentät handhållen kapsling som är anpassad för krävande omgivningar. Batterier och laddare Syremätaren drivs av ett inbyggt batteri (NiMH). Laddare levereras tillsammans med syremätaren. Den röda lysdioden på laddarens anslutning visar om snabbladdning eller underhållsladdning pågår. Snabbladdning när dioden lyser och underhållsladdning när den inte lyser. Fullt urladdade batterier tar cirka fyra timmar att ladda. Syremätaren kan vara ansluten till laddaren under lång tid utan att det är skadligt för batteriet. Fulladdat batteri räcker för cirka timmars kontinuerlig användning. Meddelande om låg batterispänning visas i displayen när det är dags att ladda batteriet. Automatisk avstängning Om inga knappar trycks kommer syremätaren att stängas av automatiskt efter 15 minuter. Display belysning Syremätaren har en bakgrundsbelyst display, denna belysning är syremätarens största strömförbrukare. För att spara på batterikapaciteten stängs bakgrundsbelysningen av efter 2 minuter. Belysningen kan enkelt tändas igen, utan att pågående mätning påverkas, genom att ON-knappen trycks in. Sidan 1

5 2. Användning Kör läget Kör läget är det normala driftläget för syremätaren och det läge den startas i när den slås på. I kör läget visas syrehalten, det tar cirka 60 sekunder för att erhålla ett stabilt mätvärde. Displayen uppdateras kontinuerligt med aktuellt datum, tid, temperatur och syrehalt. Om något fel inträffar så visas felmeddelande i klartext. Syremätaren inklusive sensor har kalibrerats vid tillverkningen för att ge riktiga värden inom mätområdet. Ytterligare kalibrering skall inte vara nödvändig. När syremätaren har ett stabilt mätvärde kan detta loggas genom att ENTER-knappen trycks in. När ENTER trycks in visas följande: Här väljs en befintlig mätpunkt med piltangenterna för att spara mätvärden eller också skapas en ny mätpunkt genom att välja * NY MÄTPUNKT *. Ytterligare en tryckning öppnar följande displaybild där loggningen kan accepteras eller avbrytas. Sidan 2

6 Genom att trycka ENTER i detta läge så kommer uppmätt syrehalt och temperatur att sparas på vald mätpunkt tillsammans med tid och datum. Upp till 50 mätvärden kan loggas i varje mätpunkt. Om 50 värden redan har loggats så kommer ett meddelande om att loggen är full ( Logg Full ) att visas. I detta läge finns möjligheten att skriva över det äldsta loggade värdet eller att avbryta loggningen. Om en ny mätpunkt önskas så markeras valet * NY MÄTPUNKT * och väljs genom att trycka ENTER-knappen. I den displaybild som då öppnas skall ett nytt namn för mätpunkten anges med maximalt 6 tecken. Tecken väljs med upp- och ner-pilarna. Maximalt 50 olika mätpunkter kan skapas. För att återvända till Kör läget tryck MENU. Sidan 3

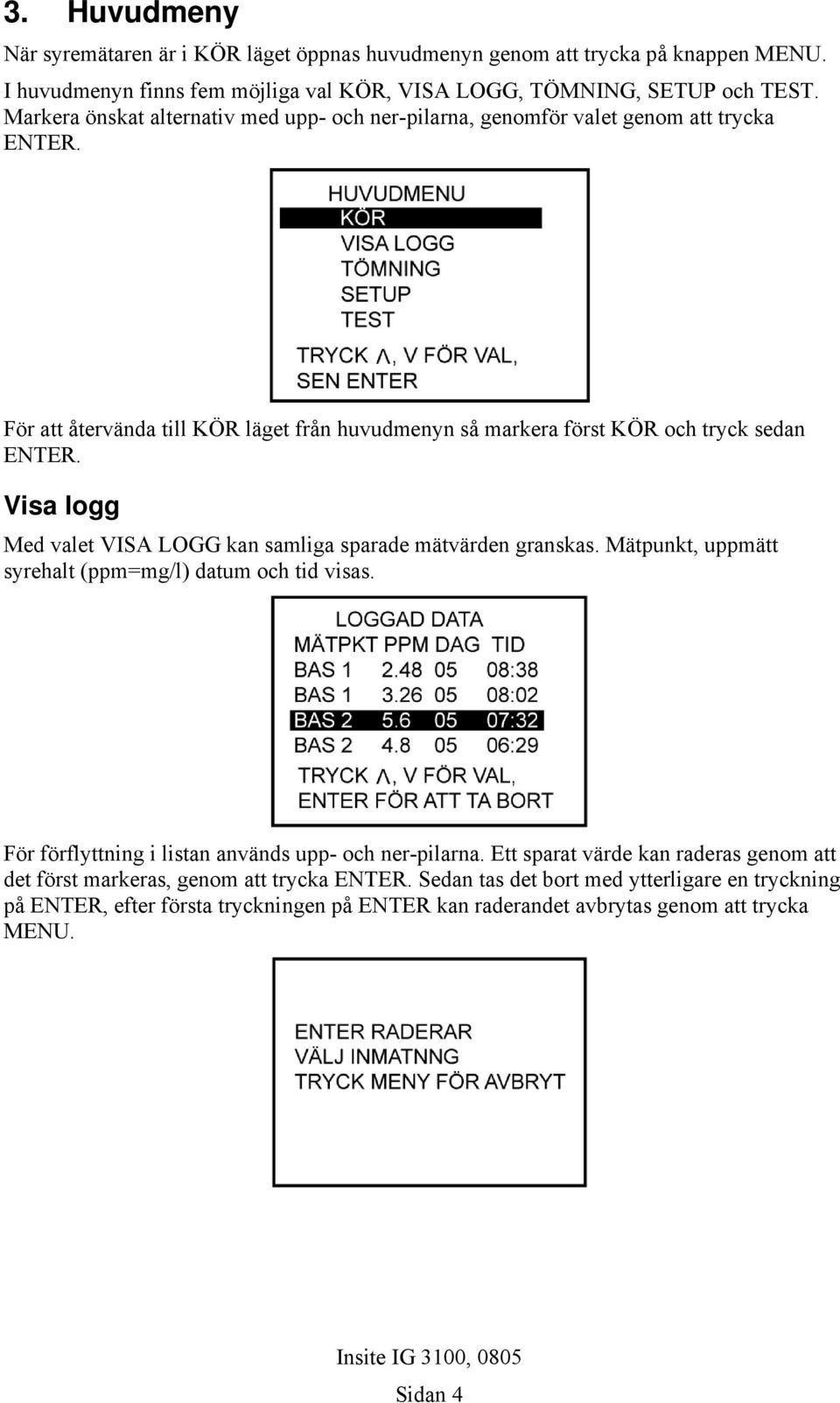

7 3. Huvudmeny När syremätaren är i KÖR läget öppnas huvudmenyn genom att trycka på knappen MENU. I huvudmenyn finns fem möjliga val KÖR, VISA LOGG, TÖMNING, SETUP och TEST. Markera önskat alternativ med upp- och ner-pilarna, genomför valet genom att trycka ENTER. För att återvända till KÖR läget från huvudmenyn så markera först KÖR och tryck sedan ENTER. Visa logg Med valet VISA LOGG kan samliga sparade mätvärden granskas. Mätpunkt, uppmätt syrehalt (ppm=mg/l) datum och tid visas. För förflyttning i listan används upp- och ner-pilarna. Ett sparat värde kan raderas genom att det först markeras, genom att trycka ENTER. Sedan tas det bort med ytterligare en tryckning på ENTER, efter första tryckningen på ENTER kan raderandet avbrytas genom att trycka MENU. Sidan 4

8 Tömning, hämta loggade värden till PC När syremätaren ställs i läget TÖMNING kan loggade värden överföras till en PC. Det som behövs för detta är den medlevererade kabeln och kalkylarket (med makron) för Excel. Kalkylarket Insite IG DOLog (version 3.0) är ett smidigt verktyg för att hämta loggade värden från syremätaren. Det är ett kalkylark för Microsoft Excel med makro i Visual Basic för att läsa loggdata från syremätarens serieport och placera dem i ett kalkylark. Den PC som skall läsa in värden måste minst ha Microsoft Windows 98 SE som operativsystem och Microsoft Excel 97 eller senare måste vara installerat. Installation Två steg måste utföras innan kalkylarket ( Insite IG DOLog ) kan användas första gången. 1. Kopiering av de levererade filerna till datorns hårddisk Sätt in CD-skivan i datorns CD/DVD-läsare Efter en liten stund skall installationsprogrammet starta. Om programmet inte startar automatiskt, starta utforskaren eller dubbelklicka på Den här datorn och leta reda på filen IIGSetup.exe på CD-skivan. Dubbelkicka på filen för att starta installationen. Följ instruktionerna på skärmen. Först visas en informationsruta. Programmet kommer att kopiera ett kalkylark med makron till en valfri mapp. Filen InsiteMB2.dll kommer att kopieras till Windows-mappen. Klicka på Continue för att fortsätta installationen. Välj typ av instrument i nästa ruta, klicka på D.O. Model 3100 Sidan 5

9 Nu kan placeringen av kalkylarket väljas, övre knappen medför att arket sparas i mappen C:\InsiteIG. Skall det sparas i annan mapp så tryck på Specify a Folder. Specify a Folder öppnar dialogruta liknande den här nedanför, välj vart filen skall sparas och avsluta med att klicka OK. Efter valet C:\InsiteIG eller efter OK i föregående dialog bör följande komma upp som kvitto på att alt gått bra. Klicka OK för att avsluta installationen. 2. Se till att Microsoft Excel använder makron, säkerhetsinställningar för makro (gäller endast Excel 2000 och nyare versioner) Starta Excel Klicka på Verktyg > Makro > Säkerhet Välj medel nivån för säkerhet Klicka OK För Excel 2007 gäller följande: Office knappen Klicka på knappen Excel alternativ längst ner Klicka på Säkerhetscenter i tabellen till vänster Klicka på knappen Inställningar för säkerhetscenter Klicka på Makroinställningar i tabellen till vänster Se till att alternativet Inaktivera alla makron och visa ett meddelande är markerat. Klick Ok (två gånger) Sidan 6

10 Uppstart Efter installationen skall det vara klart för att använda kalkylarket DOLog30.xls. Kalkylarket öppnas i Microsoft Excel som vilket annat kalkylark. Vid installationen sparades kalkylarket i mappen C:\ InsiteIG\ eller i den mapp som angavs. Filen kan flyttas till en mer lämplig plats om så önskas t.ex. med hjälp av Utforskaren. Det är också möjligt att skapa en genväg till kalkylarket för att enkelt komma åt detta. Är säkerhetsinställningarna för makron gjorda enligt ovan så kommer Excel att visa ett meddelande om att kalkylarket innehåller makron varje gång som det öppnas. Användande av makron måste tillåtas annars kommer inte kalkylarket att kunna hämta data från syremätaren. Inställning av COM-port Till höger i kalkylarkets huvudsida finns en ruta för inställningar. Här görs inställningar av vilken com-port som skall användas för kommunikation med syremätaren. Anslut den medlevererade serie kabeln mellan syremätaren och en ledig serieport (com-port) på datorn. Är det känt vilket nummer aktuell com-port har så väljs detta i kalkylarkets inställningsruta. Enklaste sättet att hitta rätt com-port om den inte är känd är att prova sig fram. Slå på syremätaren, tryck på MENU knappen och välj sedan TÖMNING i menyn och tryck ENTER nu visas följande i displayen. Klicka nu på kalkylarkets knapp för att hämta data Sidan 7

11 Är nu felaktig com-port inställd kommer det en meddelanderuta eller Välj en annan com-port och klicka på knappen för att hämta data igen. När rätt com-port är vald kommer loggade värden att föras över till kalkylarket och syremätarens display visar: Normal användning När inställningarna i Excel är riktigt utförda för att använda kalkylarket bör användandet vara helt intuitivt. Ett klick på knappen för att hämta data medför att alla följande händelser sker: Alla lagrade mätvärden läses in från syremätaren (max 50 stycken). Denna inläsning tömmer inte syremätarens minne. Samtliga inlästa värden visas i kalkylarkets flik Huvudsida. (Eventuellt tidigare inlästa värden på sidan raderas och endast de nya värden som läses in visas). Varje loggat mätvärde består av mätpunktens namn, tid, syrehalt och temperatur. Inlästa data kommer också att sparas i ett kalkylark med mätpunktens namn. Om det inte finns ett kalkylark för mätpunkten så kommer det att skapas ett. Om mätvärden har samma tidsstämpel (månad, dag, timmar, minuter) som tidigare sparat mätvärde så kommer det inte att lagras i mätpunktens kalkylark. OBS! Tidsstämpeln som sätts på varje mätvärde är månad/dag/timma/minut som syremätaren lagrat. Årtalet tas däremot från datorns systemklocka. När mätvärdena har importerats till Excel kan de hanteras som vilka andra kalkylbladsvärden som helst t.ex. kopieras, som underlag för diagram eller ingå i beräkningsformler. Filen bör sparas under nytt namn om resultatet skall bevaras, nästa gång DOLog30.xls öppnas och data hämtas från syremätaren kommer tidigare värden att skrivas över. Sidan 8

12 Setup För att kunna göra vissa inställningar av syremätaren används setup menyn. För att kunna ändra dessa inställningar kan det krävas lösen, om detta har ställts in. Om lösen krävs visas följande bild: Ange lösen genom att med piltangenterna ställa in rätt första siffra använd ENTER knappen föra att flytta till följande siffra och upprepa med piltangenterna. Sista siffran ställs på samma sätt och inmatningen avslutas med ENTER. När rätt lösen har angivits eller om lösen inte krävs så kommer setup menyn att visas I setup menyn kan inställningar göras för att anpassa syremätarens beteende. När menyn öppnas visas de fyra första inställningarna. Det finns totalt tolv olika val i denna meny, för att komma åt samtliga alternativ används piltangenterna. När inställningar är genomförda nås huvudmenyn genom ett eller flera tryck på MENU knappen Alternativen i menyn är följande: RENSA ALLA LOGGAR REF. KALIBRERING SLOPJUSTERING FABRIKSKALIBRERING TEMP. ENHETER TA BORT MÄTPUNKT TA BORT ALLA MÄTP ANGE SALINITET ANGE DISPLAYLÄGE ANGE LOGG STIL STÄLL KLOCKA LÖSEN Sidan 9

13 RENSA ALLA LOGGAR Detta val rensar alla loggade data men inte namn på lagrade mätpunkter REF. KALIBRERING Se Kalibrering sid. 12 SLOPJUSTERING Se Kalibrering sid. 12 FABRIKSKALIBRERING Se Kalibrering sid. 12 TEMP. ENHETER Växling mellan temperaturvisning i Celsius eller Fahrenheit, växla med piltangenterna avsluta med ENTER. TA BORT MÄTPUNKT Tar bort en mätpunkt och alla mätvärden som är loggade för denna punkt. När detta val görs visas en lista på mätpunkter. Den mätpunkt som skall tas bort markeras med hjälp av piltangenterna och tas bort genom att trycka ENTER. TA BORT ALLA MÄTP Tar bort alla mätpunkter och loggade mätvärden från minnet. ANGE SALINITET Här kan korrektion för vattnets salthalt göras. Salthalten kan korrigeras mellan 0 ppt och 45 ppt i steg om 1 ppt. (ppt = "parts per trillion", det vill säga biljondel eller ) ANGE DISPLAYLÄGE Inställning för hur syrehalten skall visas. Alternativen är ppm, mg/l eller %SAT. ANGE LOGG STIL Inställning för manuell eller automatisk loggning (se Automatisk loggning sidan 11). STÄLL KLOCKA Inställning av klocka för att få rätt tidsstämpel på loggade mätvärden. LÖSEN Lösen består av tre siffror som används för att förhindra obehöriga att komma åt setup menyn. För att ändra lösen används upp- och ner-pilarna för att ställa önskad sifferkombination avsluta med ENTER. Sifferkombinationen 000 medför att lösen inte kommer att krävas. Sidan 10

14 Automatisk loggning Valet ANGE LOGG STIL i setup menyn medför följande bild. Här finns valen MANUAL eller AUTO (ändras med piltangenterna). I läget AUTO kommer syremätaren att automatiskt logga upp till 50 värden med valt tidsintervall. Görs valet AUTO kommer följande. Tryck ENTER för att komma vidare med inställningar för automatloggningens tidsintervall. OBS! Alla tidigare loggade data kommer att tas bort. Tidsintervallet kan väljas från 1 till 180 minuter (med piltangenterna) inställningen avslutas genom att trycka ENTER. I nästa bild görs valet av vilken mätpunkt som loggningen skall sparas till. Sidan 11

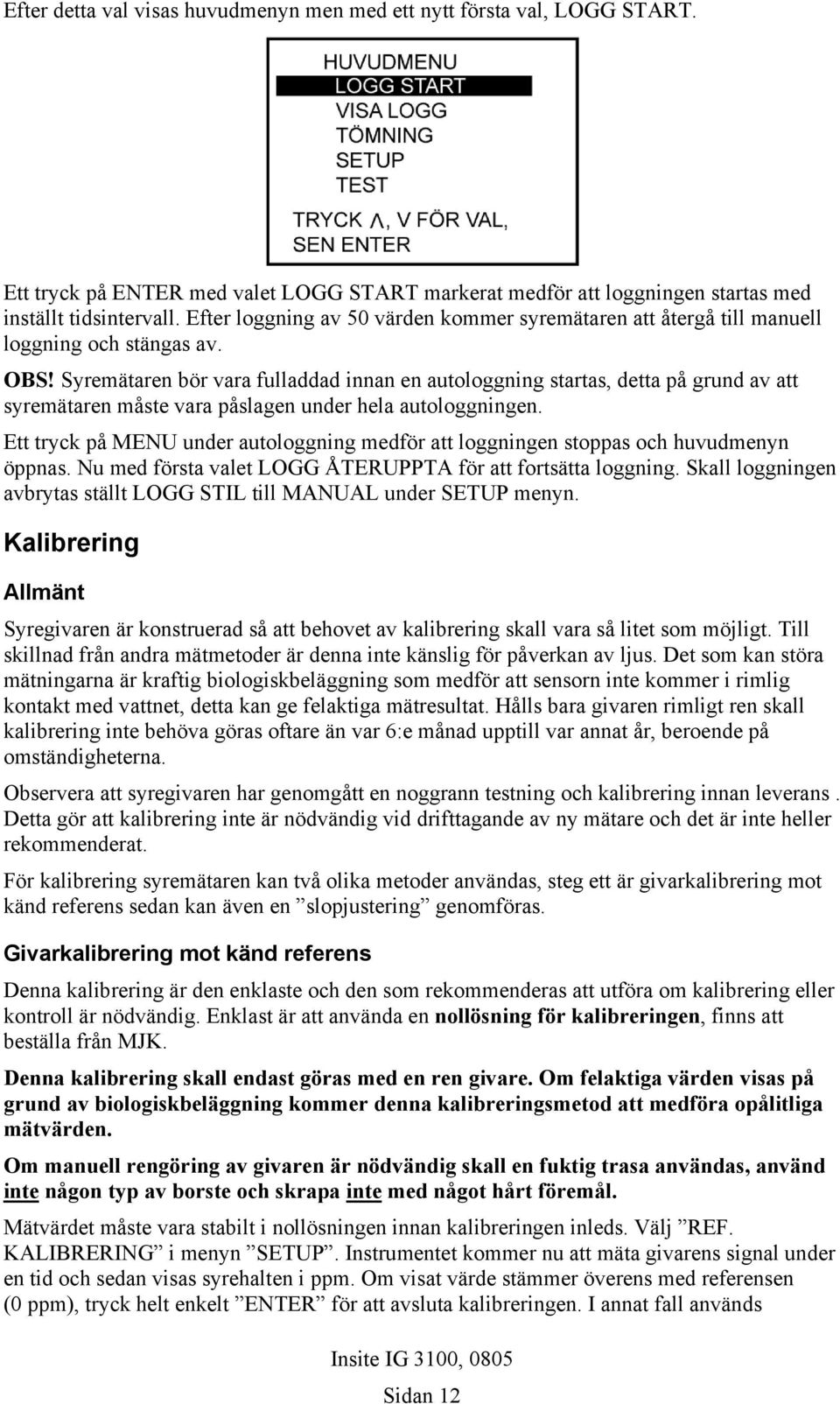

15 Efter detta val visas huvudmenyn men med ett nytt första val, LOGG START. Ett tryck på ENTER med valet LOGG START markerat medför att loggningen startas med inställt tidsintervall. Efter loggning av 50 värden kommer syremätaren att återgå till manuell loggning och stängas av. OBS! Syremätaren bör vara fulladdad innan en autologgning startas, detta på grund av att syremätaren måste vara påslagen under hela autologgningen. Ett tryck på MENU under autologgning medför att loggningen stoppas och huvudmenyn öppnas. Nu med första valet LOGG ÅTERUPPTA för att fortsätta loggning. Skall loggningen avbrytas ställt LOGG STIL till MANUAL under SETUP menyn. Kalibrering Allmänt Syregivaren är konstruerad så att behovet av kalibrering skall vara så litet som möjligt. Till skillnad från andra mätmetoder är denna inte känslig för påverkan av ljus. Det som kan störa mätningarna är kraftig biologiskbeläggning som medför att sensorn inte kommer i rimlig kontakt med vattnet, detta kan ge felaktiga mätresultat. Hålls bara givaren rimligt ren skall kalibrering inte behöva göras oftare än var 6:e månad upptill var annat år, beroende på omständigheterna. Observera att syregivaren har genomgått en noggrann testning och kalibrering innan leverans. Detta gör att kalibrering inte är nödvändig vid drifttagande av ny mätare och det är inte heller rekommenderat. För kalibrering syremätaren kan två olika metoder användas, steg ett är givarkalibrering mot känd referens sedan kan även en slopjustering genomföras. Givarkalibrering mot känd referens Denna kalibrering är den enklaste och den som rekommenderas att utföra om kalibrering eller kontroll är nödvändig. Enklast är att använda en nollösning för kalibreringen, finns att beställa från MJK. Denna kalibrering skall endast göras med en ren givare. Om felaktiga värden visas på grund av biologiskbeläggning kommer denna kalibreringsmetod att medföra opålitliga mätvärden. Om manuell rengöring av givaren är nödvändig skall en fuktig trasa användas, använd inte någon typ av borste och skrapa inte med något hårt föremål. Mätvärdet måste vara stabilt i nollösningen innan kalibreringen inleds. Välj REF. KALIBRERING i menyn SETUP. Instrumentet kommer nu att mäta givarens signal under en tid och sedan visas syrehalten i ppm. Om visat värde stämmer överens med referensen (0 ppm), tryck helt enkelt ENTER för att avsluta kalibreringen. I annat fall används Sidan 12

16 pilknapparna för att justera visat värde så att det stämmer med referensen och sedan trycks ENTER för att spara denna inställning. Denna justering är primärt en justering av givarens nollpunkt men en justering av mätspann sker också i samband med denna. Slopjustering (REKOMMENDERAS INTE) En riktigt utförd kalibrering mot känd referens (beskriven i föregående avsnitt) är det enda som krävs av användaren. Slopjustering skall ENDAST genomföras efter rekommendation från leverantören. SLOPJUSTERING ger möjlighet att justera givarens mätområde, men denna justering kan endast göras direkt efter det att givaren har nollkalibrerats med REF. KALIBRERING med en givare nersänkt i en syrefri lösning. En syrefri lösning kan erhållas genom att blanda ca 2 teskedar natriumsulfit i en liter kranvatten i ett öppet kärl. Natriumsulfiten kommer att förbruka syret i vattnet när det upplöses. Rör om lösningen i ca en minut för att lösa upp natriumsulfiten. Sänk ner syregivaren i lösningen och låt den ligga minst 30 minuter. För att få så bra resultat som möjligt bör givaren ligga med mätytan neråt på kärlets botten. (lösningen skiktar sig med tiden, och mängden löst syre kommer att vara närmast noll vid kärlets botten, och strax över noll vid ytan). Säkerställ att inga luftbubblor finns kvar på mätytan efter att givaren sänkts ner i lösningen. När mätvärdet är stabilt genomförs REF. KALIBRERING enligt ovan, ställ visat värde till 0,00 ppm. OBS: Kalibreringsprocessen måste utföras även om instrumentet visar 0 ppm i mätläge. Att notera: Om applikationen kräver ett nolläge som är absolut rätt (det förekommer ofta syrehalter <0,5 ppm) så skall den syrefria lösningen blandas timmar innan användning och destillerat vatten används i stället för kranvatten. En nyblandad lösning innehåller i praktiken ca 0,10 ppm syre, men i en stillastående lösning som inte rörts på 12 timmar kommer syrehalten att sjunka till väldigt nära absolut noll. När en riktig nollställning av instrumentet har genomförts så kan en justering av mätspannet genomföras. Placera givaren i en lösning med känd syrehalt och låt den ligga ca 15 minuter för att få stabilt värde. Välj SLOPJUSTERING och tryck ENTER. Tryck ENTER ytterligare en gång för att komma förbi varningsmeddelandet!!varning!!, RIKTIG NOLLP. KRÄVS Om visat värde stämmer överens med den kända referensen, tryck helt enkelt ENTER för att avsluta kalibreringen. I annat fall används pilknapparna för att justera visat värde så att det stämmer och sedan trycks ENTER för att spara denna inställning. Fabriksinställning Återställning av givaren till de förinställda värden som den levererades med från fabrik. Sidan 13

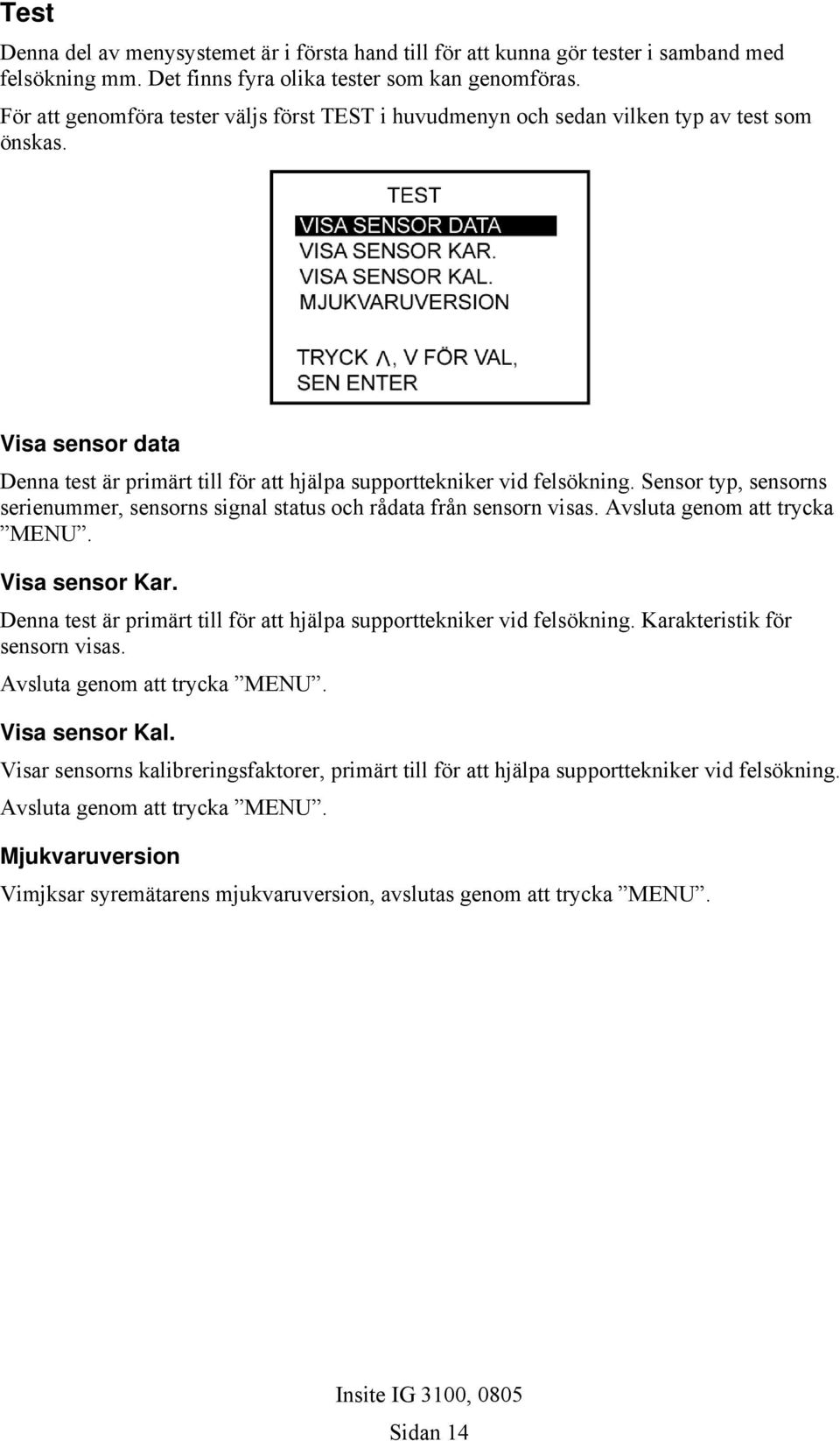

17 Test Denna del av menysystemet är i första hand till för att kunna gör tester i samband med felsökning mm. Det finns fyra olika tester som kan genomföras. För att genomföra tester väljs först TEST i huvudmenyn och sedan vilken typ av test som önskas. Visa sensor data Denna test är primärt till för att hjälpa supporttekniker vid felsökning. Sensor typ, sensorns serienummer, sensorns signal status och rådata från sensorn visas. Avsluta genom att trycka MENU. Visa sensor Kar. Denna test är primärt till för att hjälpa supporttekniker vid felsökning. Karakteristik för sensorn visas. Avsluta genom att trycka MENU. Visa sensor Kal. Visar sensorns kalibreringsfaktorer, primärt till för att hjälpa supporttekniker vid felsökning. Avsluta genom att trycka MENU. Mjukvaruversion Vimjksar syremätarens mjukvaruversion, avslutas genom att trycka MENU. Sidan 14
