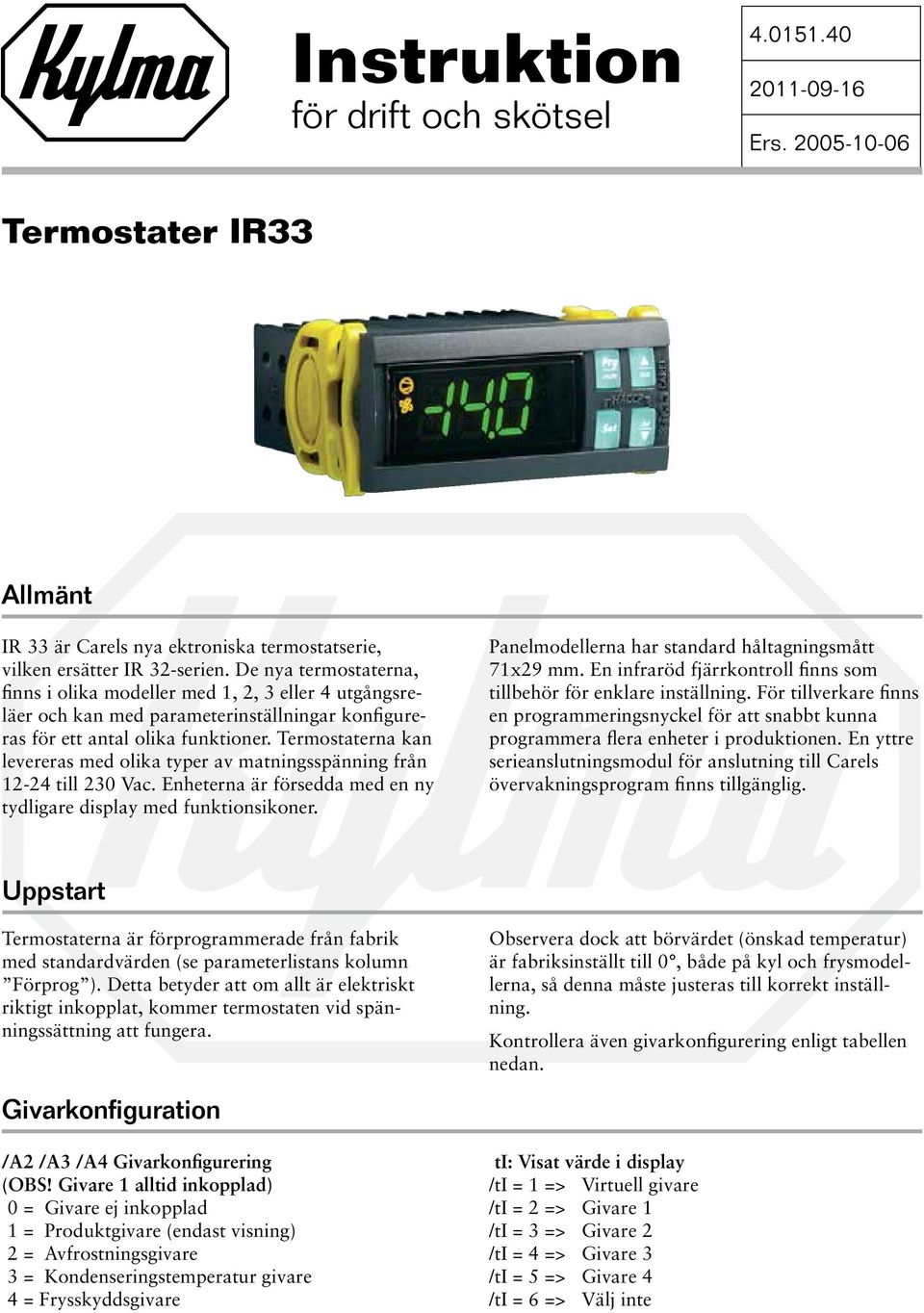

1 Instruktion för drift och skötsel Ers Termostater IR33 Allmänt IR 33 är Carels nya ektroniska termostatserie, vilken ersätter IR 32-serien. De nya termostaterna, finns i olika modeller med 1, 2, 3 eller 4 utgångsreläer och kan med parameterinställningar konfigureras för ett antal olika funktioner. Termostaterna kan levereras med olika typer av matningsspänning från till 230 Vac. Enheterna är försedda med en ny tydligare display med funktionsikoner. Panelmodellerna har standard håltagningsmått 71x29 mm. En infraröd fjärrkontroll finns som tillbehör för enklare inställning. För tillverkare finns en programmeringsnyckel för att snabbt kunna programmera flera enheter i produktionen. En yttre serieanslutningsmodul för anslutning till Carels övervakningsprogram finns tillgänglig. Uppstart Termostaterna är förprogrammerade från fabrik med standardvärden (se parameterlistans kolumn Förprog ). Detta betyder att om allt är elektriskt riktigt inkopplat, kommer termostaten vid spänningssättning att fungera. Observera dock att börvärdet (önskad temperatur) är fabriksinställt till 0, både på kyl och frysmodellerna, så denna måste justeras till korrekt inställning. Kontrollera även givarkonfigurering enligt tabellen nedan. Givarkonfiguration /A2 /A3 /A4 Givarkonfigurering (OBS! Givare 1 alltid inkopplad) 0 = Givare ej inkopplad 1 = Produktgivare (endast visning) 2 = Avfrostningsgivare 3 = Kondenseringstemperatur givare 4 = Frysskyddsgivare ti: Visat värde i display /ti = 1 => Virtuell givare /ti = 2 => Givare 1 /ti = 3 => Givare 2 /ti = 4 => Givare 3 /ti = 5 => Givare 4 /ti = 6 => Välj inte

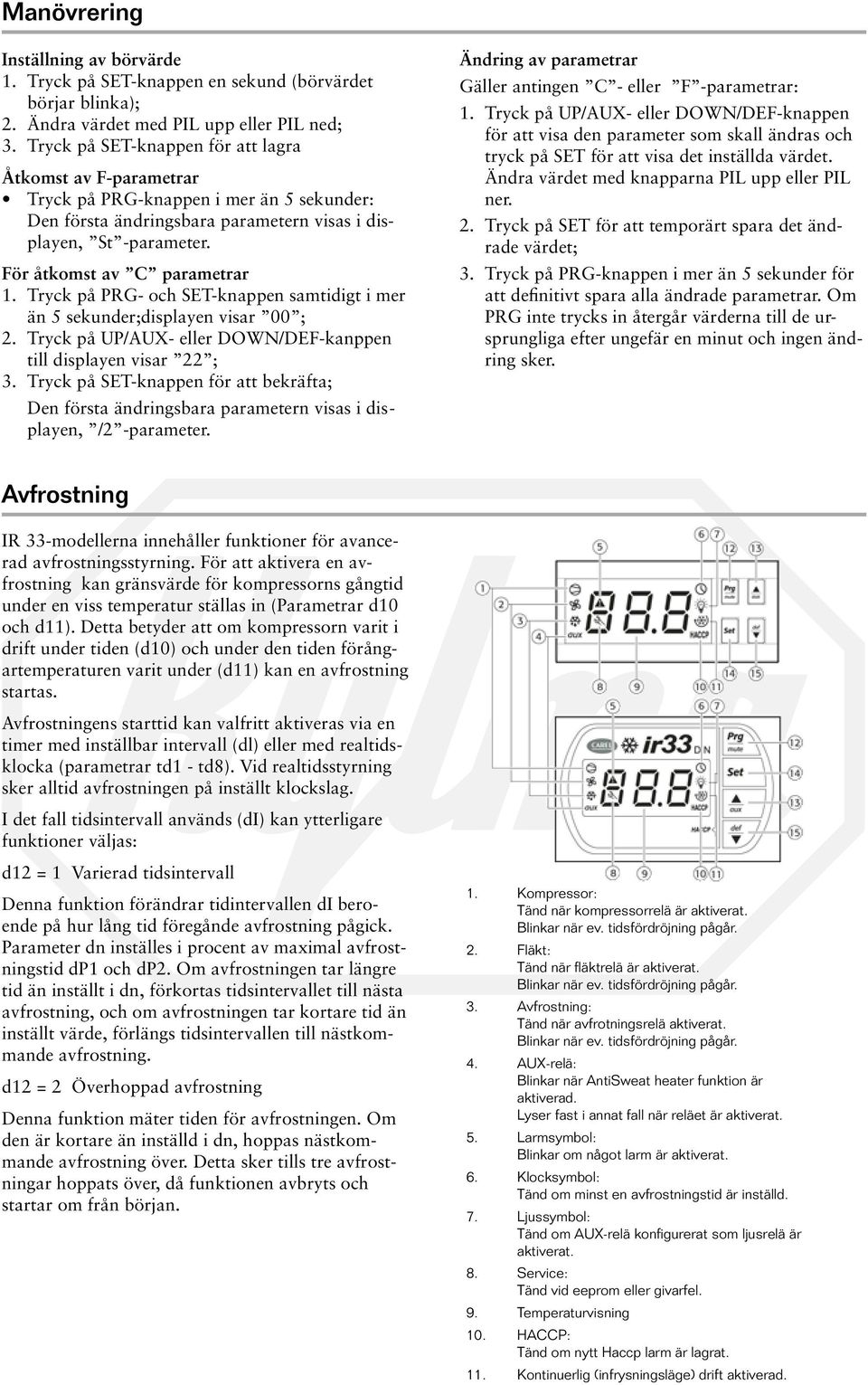

2 Manövrering Inställning av börvärde 1. Tryck på SET-knappen en sekund (börvärdet börjar blinka); 2. Ändra värdet med PIL upp eller PIL ned; 3. Tryck på SET-knappen för att lagra Åtkomst av F-parametrar Tryck på PRG-knappen i mer än 5 sekunder: Den första ändringsbara parametern visas i displayen, St -parameter. För åtkomst av C parametrar 1. Tryck på PRG- och SET-knappen samtidigt i mer än 5 sekunder;displayen visar 00 ; 2. Tryck på UP/AUX- eller DOWN/DEF-kanppen till displayen visar 22 ; 3. Tryck på SET-knappen för att bekräfta; Den första ändringsbara parametern visas i dis - playen, /2 -parameter. Ändring av parametrar Gäller antingen C - eller F -parametrar: 1. Tryck på UP/AUX- eller DOWN/DEF-knappen för att visa den parameter som skall ändras och tryck på SET för att visa det inställda värdet. Ändra värdet med knapparna PIL upp eller PIL ner. 2. Tryck på SET för att temporärt spara det ändrade värdet; 3. Tryck på PRG-knappen i mer än 5 sekunder för att definitivt spara alla ändrade parametrar. Om PRG inte trycks in återgår värderna till de ursprungliga efter ungefär en minut och ingen ändring sker. Avfrostning IR 33-modellerna innehåller funktioner för avancerad avfrostningsstyrning. För att aktivera en avfrostning kan gränsvärde för kompressorns gångtid under en viss temperatur ställas in (Parametrar d10 och d11). Detta betyder att om kompressorn varit i drift under tiden (d10) och under den tiden förångartemperaturen varit under (d11) kan en avfrostning startas. Avfrostningens starttid kan valfritt aktiveras via en timer med inställbar intervall (dl) eller med realtidsklocka (parametrar td1 - td8). Vid realtidsstyrning sker alltid avfrostningen på inställt klockslag. I det fall tidsintervall används (di) kan ytterligare funktioner väljas: d12 = 1 Varierad tidsintervall Denna funktion förändrar tidintervallen di beroende på hur lång tid föregånde avfrostning pågick. Parameter dn inställes i procent av maximal avfrostningstid dp1 och dp2. Om avfrostningen tar längre tid än inställt i dn, förkortas tidsintervallet till nästa avfrostning, och om avfrostningen tar kortare tid än inställt värde, förlängs tidsintervallen till nästkommande avfrostning. d12 = 2 Överhoppad avfrostning Denna funktion mäter tiden för avfrostningen. Om den är kortare än inställd i dn, hoppas nästkommande avfrostning över. Detta sker tills tre avfrostningar hoppats över, då funktionen avbryts och startar om från början. 1. Kompressor: Tänd när kompressorrelä är aktiverat. Blinkar när ev. tidsfördröjning pågår. 2. Fläkt: Tänd när fläktrelä är aktiverat. Blinkar när ev. tidsfördröjning pågår. 3. Avfrostning: Tänd när avfrotningsrelä aktiverat. Blinkar när ev. tidsfördröjning pågår. 4. AUX-relä: Blinkar när AntiSweat heater funktion är aktiverad. Lyser fast i annat fall när reläet är aktiverat. 5. Larmsymbol: Blinkar om något larm är aktiverat. 6. Klocksymbol: Tänd om minst en avfrostningstid är inställd. 7. Ljussymbol: Tänd om AUX-relä konfigurerat som ljusrelä är aktiverat. 8. Service: Tänd vid eeprom eller givarfel. 9. Temperaturvisning 10. HACCP: Tänd om nytt Haccp larm är lagrat. 11. Kontinuerlig (infrysningsläge) drift aktiverad.

3 Parameterlista termostater IR33 Symbol Parameter Min Max Enhet Förprog Eget /2 Mätstabilitet /3 Avläsningshastighet (Displayvisning 15 = 180 sek) /4 Virtuell givare (0 = S1 100 = S2 ) /5 0 = Grader C 1 = Grader Fahrenheit /6 Decimalkomma 0 = Ja 1 = Nej (mellan -20 /+20) /ti Displayvisning = Virtuellt värde se /4 2 = Givare 1 3 = Givare 2 4 = Givare 3 5 = Givare 4 6 = Används ej 7 = Börvärde /te Displayvisning i extra display = Fjärrdisplay ej inkopplad 1 = Virutellt värde 2 = Givare 1 3 = Givare 2 4 = Givare 3 5 = Givare 4 6 = Används ej /P Givartyp (modellberoende) = NTC Standard -50T+90 1 = NTC -40T = PTC Standard -50T+150 /A2 Konfiguration av givare = Givare ej inkopplad 1 = Visningsgivare 2 = Avfrostningsgivare 3 = Kondenseringstemperatur givare 5 = Frysskyddsgivare /A3 Konfiguration av givare Lika ovan /A4 Konfiguration av givare Lika ovan c1-4 Kalibrering av givare C/ F 0.0 St Börvärde r1 r2 C/ F 0.0 rd Reglerdifferens C/ F 2.0 rn Dödzon C/ F 4.0 rr Differens i värmeläge vid dödzonreglering C/ F 2.0 r1 Lägsta tillåtna börvärdesinställning 50 r2 C/ F -50 r2 Högsta tillåtna börvärdesinställning r1 200 C/ F 60 r3 Funktionsläge = Kyltermostat med avfrostning 1 = Kyltermostat utan avfostning 2 = Värmetermostat

4 Symbol Parameter Min Max Enhet Förprog Eget r4 Börvärdesföskjutning C/ F 3.0 r5 Lagra högsta, lägsta temperatur under tiden rt rt Tidsintervall för min, max lagring tim 0 rh Högsta lagrade temperatur under tiden rt C/ F rl Lägsta lagrade temperatur under tiden rt C/ F c0 Startfördröjning efter spänningstillslag 0 15 min 0 c1 Minsta tid mellan två tillslag på driftreläet 0 15 min 0 c2 Minsta stilleståndstid 0 15 min 0 c3 Minsta gångtid 0 15 min 0 c4 Säkerhetsgångtid 0 = AV 100 = PÅ vid givarlarm min = minuter gångtid med fast paus på 15 min cc Kontinuerlig drift (Infrysningsläge) 0 15 tim 0 c6 Larmfördröjning efter kontinuerlig drift 0 15 tim 2 c7 Maximal pumpdowntid sek 0 c8 Startfördröjning efter öppning av magnetventil 0 60 sek 5 c9 Aktivera autostart med pumpdownfunktion c10 Pumpdownstyrning på tid = 1 eller tryck = c11 Fördröjning kompressor 2 (Se parameter H1) sek 4 d0 Avfrostning El/temp = 0, Hetg/temp = 1, El/tid = 2, Hetg/tid = 3 di Tidsintervall mellan avfrostningar tim 8 dt1 Sluttemperatur vid avfrostning förångare C/ F 4.0 dt2 Sluttemperatur vid avfrostning förångare C/ F 4.0 dp1 Maximal avfrostningstid förångare min 30 dp2 Maximal avfrostningstid förångare min 30 d3 Avfrostningsfördröjning min 0 d4 Avfrostning vid spänningstillslag 0 = Nej 1 = Ja d5 Avfrostningsfördröjning efter tillslag (A4-A5 = 2) min 0 d6 Displayvisning under avfrostning = Växlar mellan temperatur och def 1 = Låst vid senaste värde innan avfrostningen 2 = Visar def dd Avrinningstid efter avfrostning 0 15 min 2 d8 Larmfördröjning efter avfrostning eller stopp kyla 0 15 tim 1 d9 Avfrostningsprioritet över kompressorskydd d/1 Avläsning av avfrostningsgivare 1 C/ F d/2 Avläsning av avfrostningsgivare 2 C/ F dc Tidsbas för avfrostning 0 = tim/min 1 = min/sek (di-dpx) d10 Kompressorgångtid (för parameter d11) tim 0 d11 Gångtidsgräns för avfrostning C/ F 1.0 d12 Avfrostningslogik dn Nominell avfrostningstid (% av dp1 och dp2) dh Prop.faktor för beräkning av avfrostningstid di A0 Alarm och fläktdifferens C/ F 2.0 A1 Typ av gränsvärde för AL och AH ( 0 = rel. 1 = abs.) AL Lågtemperaturlarm ( 0 = avstängt) C/ F 0.0 AH Högtemperaturlarm ( 0 = avstängt) C/ F 0.0 Om A1=1 (absolutvärde) måste man ställa AL= -50; AH=150 för att koppla bort larmet Ad Fördröjning temperaturlarm min 120

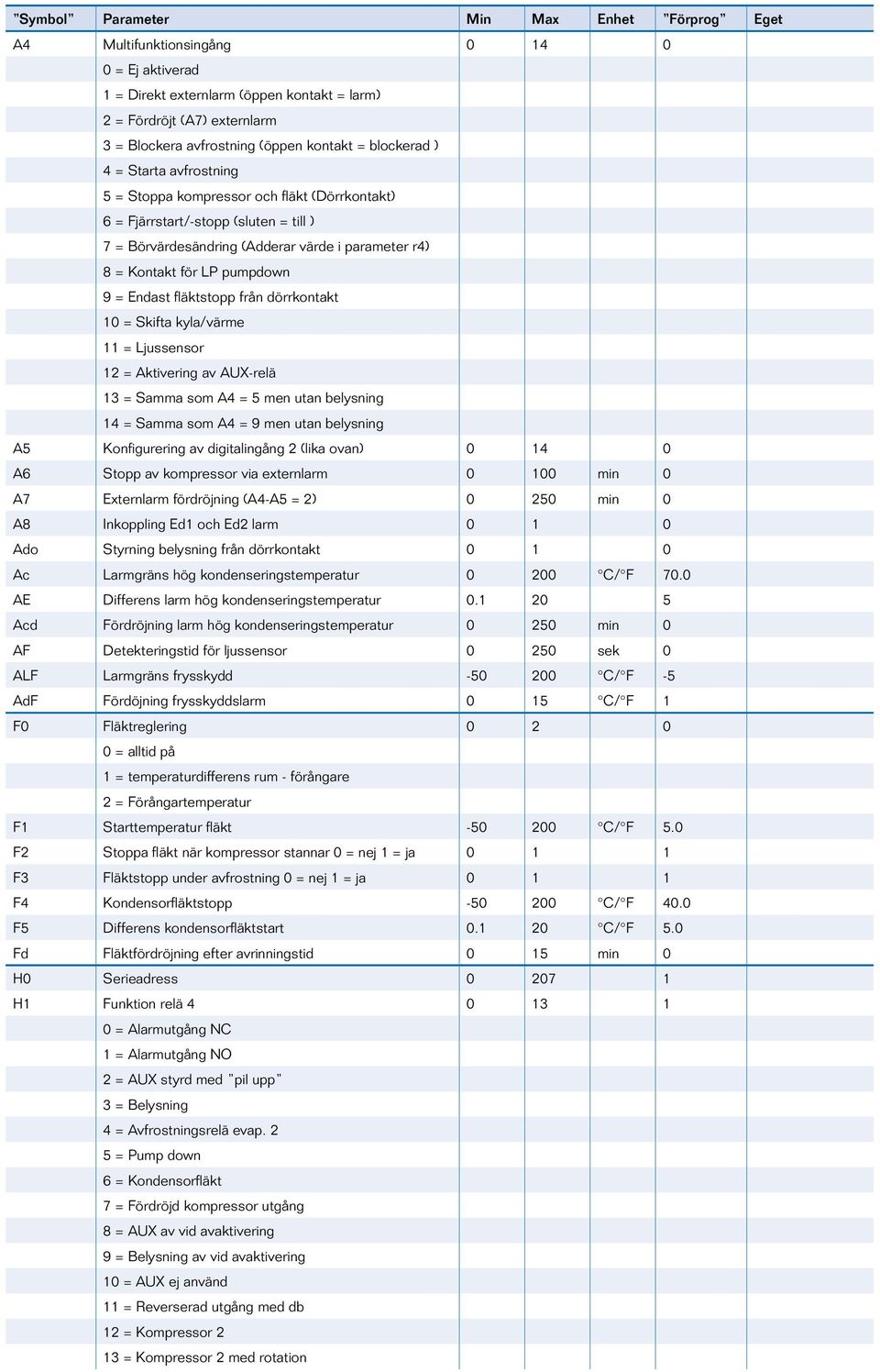

5 Symbol Parameter Min Max Enhet Förprog Eget A4 Multifunktionsingång = Ej aktiverad 1 = Direkt externlarm (öppen kontakt = larm) 2 = Fördröjt (A7) externlarm 3 = Blockera avfrostning (öppen kontakt = blockerad ) 4 = Starta avfrostning 5 = Stoppa kompressor och fläkt (Dörrkontakt) 6 = Fjärrstart/-stopp (sluten = till ) 7 = Börvärdesändring (Adderar värde i parameter r4) 8 = Kontakt för LP pumpdown 9 = Endast fläktstopp från dörrkontakt 10 = Skifta kyla/värme 11 = Ljussensor 12 = Aktivering av AUX-relä 13 = Samma som A4 = 5 men utan belysning 14 = Samma som A4 = 9 men utan belysning A5 Konfigurering av digitalingång 2 (lika ovan) A6 Stopp av kompressor via externlarm min 0 A7 Externlarm fördröjning (A4-A5 = 2) min 0 A8 Inkoppling Ed1 och Ed2 larm Ado Styrning belysning från dörrkontakt Ac Larmgräns hög kondenseringstemperatur C/ F 70.0 AE Differens larm hög kondenseringstemperatur Acd Fördröjning larm hög kondenseringstemperatur min 0 AF Detekteringstid för ljussensor sek 0 ALF Larmgräns frysskydd C/ F -5 AdF Fördöjning frysskyddslarm 0 15 C/ F 1 F0 Fläktreglering = alltid på 1 = temperaturdifferens rum - förångare 2 = Förångartemperatur F1 Starttemperatur fläkt C/ F 5.0 F2 Stoppa fläkt när kompressor stannar 0 = nej 1 = ja F3 Fläktstopp under avfrostning 0 = nej 1 = ja F4 Kondensorfläktstopp C/ F 40.0 F5 Differens kondensorfläktstart C/ F 5.0 Fd Fläktfördröjning efter avrinningstid 0 15 min 0 H0 Serieadress H1 Funktion relä = Alarmutgång NC 1 = Alarmutgång NO 2 = AUX styrd med pil upp 3 = Belysning 4 = Avfrostningsrelä evap. 2 5 = Pump down 6 = Kondensorfläkt 7 = Fördröjd kompressor utgång 8 = AUX av vid avaktivering 9 = Belysning av vid avaktivering 10 = AUX ej använd 11 = Reverserad utgång med db 12 = Kompressor 2 13 = Kompressor 2 med rotation

6 Symbol Parameter Min Max Enhet Förprog Eget H2 Låsning knappsats - fjärrkontroll H3 Fjärrkontroll kod H4 Bortkoppling summer (1 = avstängd) H5 Funktion relä 5 (Endast din-modeller) H6 Blockering av knappar H8 Aktivera tidstyrd utgång H9 Aktivera tidstyrd börvärdesvariation HPr Printerprofil (0 = avstängd) Kräver extrautrustning Hdn Antal lagrade grundinställningar Hdh Anti sweat heater offset C/ F 0.0 HrL Aktivera master/slavstyrning belysning HrA Aktivera master/slavstyrning AUX-relä HsA Aktivera larmöverföring slavar till master In Val av Master eller Slav 0 = ej Master - Slav 1 = Master 2-6 = Slav 1 - Slav 5 HAn Antal HAn lagrade händelser 0 15 HFn Antal HFn lagrade händelser 0 15 HA..HF Datum - tid för senaste HA/HF y År 0 99 år M Månad 1 12 månad d Dag (måndag..söndag) 1 7 dag 0 h timme 0 23 tim 0 n minut 0 59 min 0 t Varaktighet 0 99 tim Htd Larmfördröjning HACCP min 0 td1..td8 Avfrostningsstarttid 1-8 d Dag 0 11 dag 0 0 = Ej aktiverad 1-7 = Måndag till söndag 8 = Måndag till fredag 9 = Måndag till lördag 10 = Lördag söndag 11 = Alla dagar h Timme 0 23 timme 0 n Minut 0 59 minut 0 ton Lyse/aux starttid d Dag (se parameter td1..td8) h Timme n Minut tof Lyse/aux stopptid d Dag (se parameter td1..td8) h Timme n Minut tc Klockinställning (RTC) y År 0 99 år 0 M Månad 1 12 månad 1 d Dag i månaden 1 31 dag 1 u Dag i veckan (1 = måndag) 1 7 dag 6 h Timme 0 23 timme 0 n Minut 0 59 minut 0

7 Övriga knappfunktioner PRG-/MUTE-KNAPPEN åtkomst av F-parametrar om intryckt i 5 sek. stänger av summer och inaktiverar larmreläet för åtkomst av C-parametrar tryck i mer än 5 sekunder tillsammans med SET-knappen. - återställer larmreläet om intryckt tillsammans i UP/AUX: i mer än 5 sekunder Återställning av fabriksvärden Tryck in i mer än 5 sekunder vid uppstart: - startar återställningsproceduren Automatisk adresstilldelning Tryck en gång: - åtkomst av automatisk adresstilldelningsprocedur UP/AUX-KNAPPEN Tryck endast på AUX-knappen: Tryck en gång: - aktiverar/inaktiverar AUX-utgången. Tryck tillsammans med andra knappar: Tryck i mer än 5 sekunder: - DOWN/DEF: aktiverar/inaktiverar kontinuer lig drift; - SET: startar utskriftproceduren (om skrivarinterface är anslutet till kontrollen); - PRG: Återställer alla aktiva alarm med manuell reset. DOWN/DEF-KNAPPEN Tryck endast på DEF knappen: Tryck i 5 sekunder: - aktiverar/inaktiverar manuell avfrostning Tryck tillsammans med andra knappar: Tryck i 5 sekunder: - UP/AUX: aktiverar/inaktiverar kontinuerlig drift (Infrysningsläge) Tryck en gång: - SET: visar en undermeny med HACCP alarm parametrar (HA, HAn, HF, HFn) SET-KNAPPEN Tryck endast på SET-knappen: Tryck en gång: - visa eller ställ in börvärdet Tryck tillsammans med andra knappar: Tryck i 5 sekunder: - PRG: Åtkomst för inställning av C -parametrar; - UP/AUX: startar utskriftsproceduren (om skrivarinterface är anslutet till kontrollen); Tryck en gång: - DOWN/DEF: Visar en undermeny med HACCP alarm parametrar (HA, HAn, HF, HFn) Felsökning Problem Orsak Kontrollera Kompressorn startar inte Kompressorfördröjning eller avrinningstid c0, c1, c2 eller dd efter avfrostning Temperaturen överskrider det inställda Alarmfördröjning till Ad, C6, d8 värden men inget larm IA, da alarmsignal Multifunktionsingång öppen Ingångsstatus Inget reaktion på alarm anslutet till multifunktionsingången Alarmfördröjning till Om A4/A5=1/2 kontrollera status på digital gång Kontrollera A7 Avfrostning aktiveras ej Manuell avfrostning startar inte (Def diod blinkar) Högtemperaturlarm efter avfrostning Display avstängd efter avfrostning Efter ändring av parametrar fortsätter instrumentet att arbeta med gamla värden För C-modeller: Fläkt startar inte För kort avfrostningscykel (dp) Intervall mellan avfrostningar dl=0 Sluttemperatur avfrostning för låg Förångartemperatur för hög Startfördröjning för kompressor till För kort alarmfördröjning efter avfrostning Alarmtröskel för låg Rumstemperaturen har inte uppnått börvärdet eller så har tiden för d8 ej passerats Instrumentet har inte nått värdet 1. en fördröjning har valts vid start av fläkt och kompressor 2. om f0=1 eller 2 (fläkt styrd av instrument) förångaren är för varm: läs av förångargivaren genom att välja d/1;d/2; avrinning pågår F1(fläktstoppstemperatur) varm Fördröjning efter avrinningstid dp,dl dt d/ avfrostningsgivare d9 (välj d9=1) d8 AH Reducera d8 Repetera programmeringen, slå av och slå på instrumentet 1.c0 2.Fo,d/1,d/2 Fd F1 dd

8 Signaler Kod Händelse Beskrivning dnl Signal Nedladdning pågår rct Signal Inkopplad på fjärrkontrollsprogrammering Add Signal Automatisk adressering pågår Prt Signal Rapportutskrift pågår LrH, HrH Signal Aktiverad procedur för: Låg relativ fuktighet, Hög relativ fuktighet ccb, cce Signal Begäran om: Start av kontinuerlig drift, Stopp av kontinuerlig drift dfb, dfe Signal Begäran om: Start av avfrostning, Stopp av avfrostning On, OFF Signal Övergång till: On Status, Off Status res Signal Manuell återställning av alarm HACCP alarmåterställning Temperaturövervakningsåterställning Larmkoder Buzzern är aktiverad om H4-parametern är aktiverad. Alarmreläet är aktiverat om någon av AUX 1 och AUX 2 ( H1 och H5 ) har tilldelats funktionen för alarmrelä (normalt stängd eller öppen). Notera: Buzzern är inaktiverad om instrumentet är anslutet till något av Carels övervkningssystem. Kod Alarmrelä Buzzer Återställning Beskrivning re Till Till Automatisk Givarfel virtuellt givarvärde (reglerande) E0, E1 Av Av Automatisk Fel på givare 1, fel på givare 2 (avfrostningsgivare) E2, E3, E4 Av Av Automatisk Fel på givare 3, 4, 5 *_* - Av Automatisk Givare ej inkopplad LO, HI Till Till Automatisk Låg-, högtemperaturlarm AFr Till Till Manuell Frysskydd IA, da Till Till Automatisk Direkt larm dig. in, fördröjt larm dig. in def Av Av Automatisk Avfrostning Ed1, Ed2 - Av Automatisk/Manuell Överskriden avfrostning på förångare 1 och 2 Pd Till Till Automatisk/Manuell Alarm för maxiaml tid på pumpdown LP Till Till Automatisk/Manuell Lågtryckslarm AtS Till Till Automatisk/Manuell Autostart pumpdown cht - Av Automatisk/Manuell Förlarm hög kondensortemperatur CHT Till Till Manuell Alarm hög kondensortemperatur dor Till Till Automatisk Alarm öppen dörr Etc Av Av Automatisk/Manuell Fel på realtidsklocka EE, EF Av Av Automatisk EEPROM fel: instrumentparametrar, driftparametrar HA, HF Av Av Automatisk HACCP-alarm n1 till n6 Till Till Automatisk Alarmsignal för instrument 1 till 6 i nätverk d1 till d6 Av Av - Nedladdning med fel i instrument 1 till 6

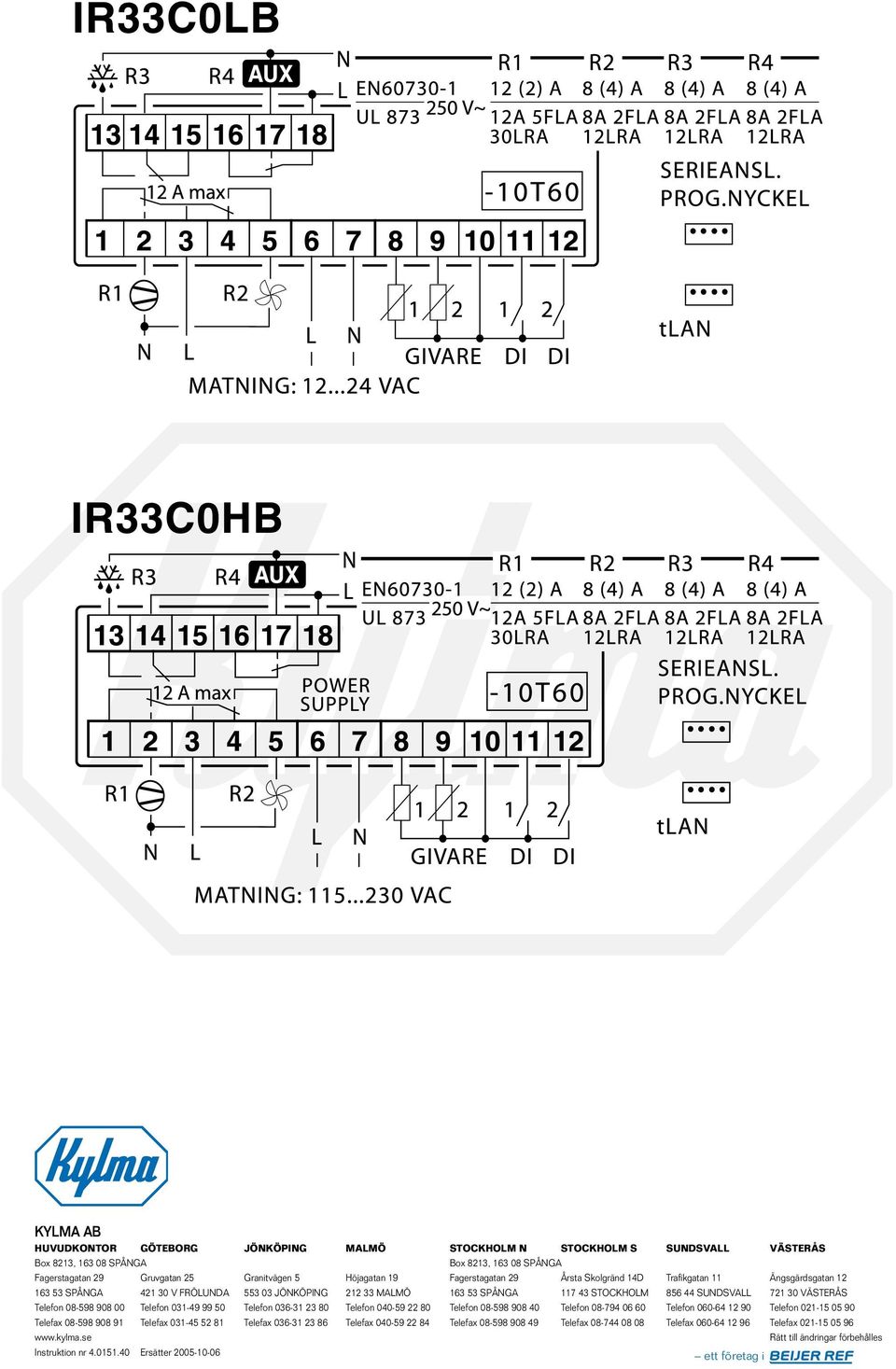

9 Elscheman
