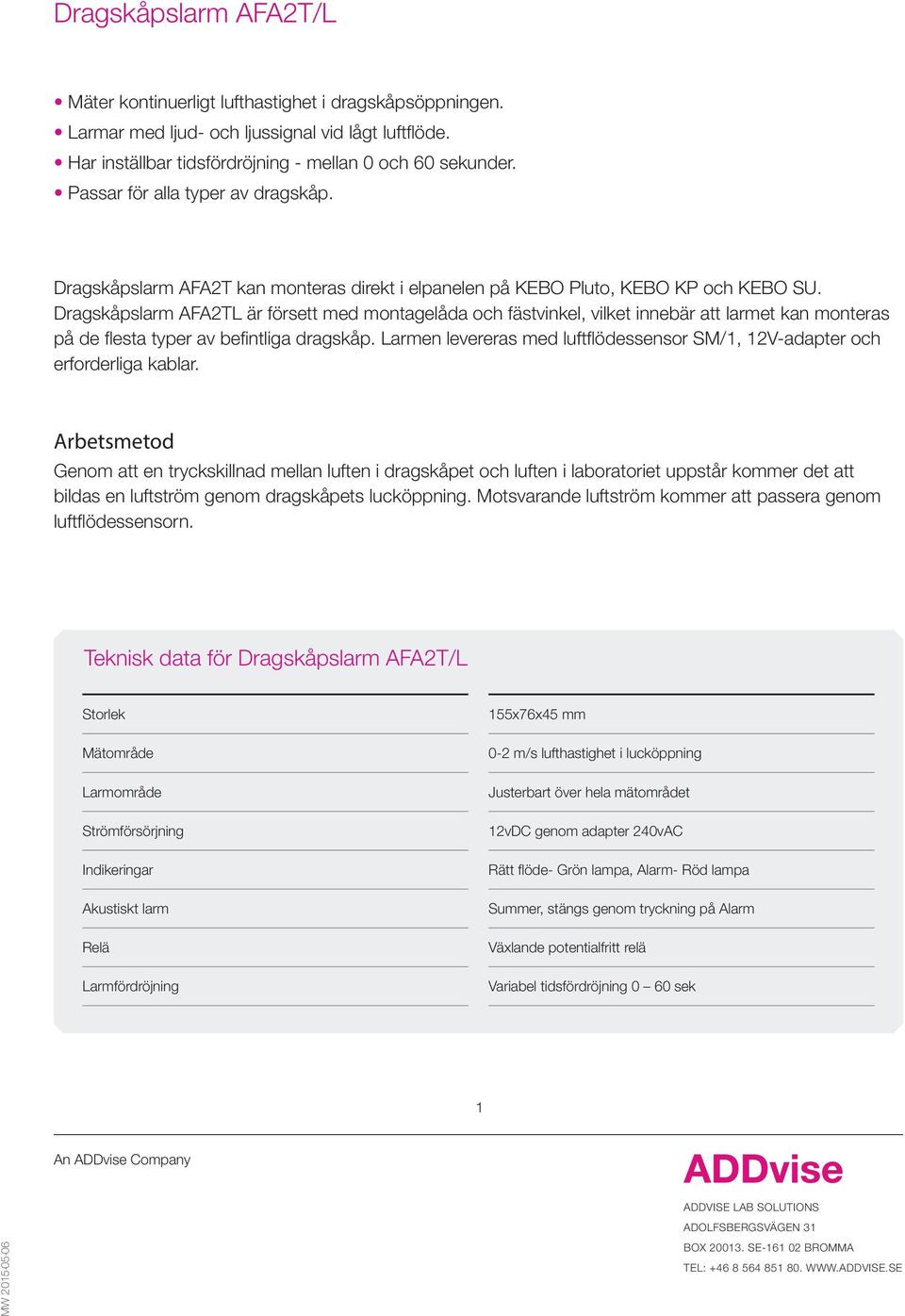

2 Dragskåpslarm AFA2T/L Mäter kontinuerligt lufthastighet i dragskåpsöppningen. Larmar med ljud- och ljussignal vid lågt luftflöde. Har inställbar tidsfördröjning - mellan 0 och 60 sekunder. Passar för alla typer av dragskåp. Dragskåpslarm AFA2T kan monteras direkt i elpanelen på KEBO Pluto, KEBO KP och KEBO SU. Dragskåpslarm AFA2TL är försett med montagelåda och fästvinkel, vilket innebär att larmet kan monteras på de flesta typer av befintliga dragskåp. Larmen levereras med luftflödessensor SM/1, 12V-adapter och erforderliga kablar. Arbetsmetod Genom att en tryckskillnad mellan luften i dragskåpet och luften i laboratoriet uppstår kommer det att bildas en luftström genom dragskåpets lucköppning. Motsvarande luftström kommer att passera genom luftflödessensorn. Teknisk data för Dragskåpslarm AFA2T/L Storlek Mätområde Larmområde Strömförsörjning Indikeringar Akustiskt larm Relä Larmfördröjning 155x76x45 mm 0-2 m/s lufthastighet i lucköppning Justerbart över hela mätområdet 12vDC genom adapter 240vAC Rätt flöde- Grön lampa, Alarm- Röd lampa Summer, stängs genom tryckning på Alarm Växlande potentialfritt relä Variabel tidsfördröjning 0 60 sek 1

Dragskåpslarm AFA2TL är försett med montagelåda och fästvinkel, vilket innebär att larmet kan monteras på de flesta typer av befintliga dragskåp.

3 Dragskåpslarm AFA2T/L Funktion Dragskåpslarm AFA2T/L kontrollerar med hjälp av luftflödesgivare SM1 lufthastigheten i dragskåpets lucköppning. Vi ett luftflöde som understiger det på larmet inställda värdet, kommer den röda lampan Alarm att tändas samt summern att ljuda, dessutom kommer det potentialfria reläet att växla. Kalibrering Larmet skall vara strömsatt i ca: 20 minuter före kalibrering för att givare mm. skall bli varmkörda Lossa försiktigt larmfronten från kanalen, se till att kablarna följer med så att inget skadas på kortet. Mät lufthastigheten i dragskåpets lucköppning med ett portabelt lufthastighetsinstrument. Öppna dragskåpets lucka tills att ett stabilt luftflöde med en hastighet av 0.5m/s erhålls. Sätt tidsfördröjningen på larmkortet till 0 sekunder genom att sätta brytare 1 i ON-läge. (Alla andra brytare i nedfällt läge) Justera dragskåpslarmet med hjälp av potentiometern ALARM SET på kretskortets. Vrid försiktigt potentiometern (motsols för att få larm och sänka larmgränsen, medsols för att tysta larm och höja larmgränsen). Finjustera så att larmet precis går i gång. Larmgränsen är nu satt till 0.5m/s. Stäng luckan tills att en lufthastighet av 0.55m/s erhålls och markera detta läget med klistermärkena. Denna lucköppning är nu dragskåpets arbetsöppning där en säker lufthastighet finns. Testa larmet genom att öppna luckan till ca: 50mm över arbetsöppningen och larmet skall då gå i gång och röd signallampa lysa. När luckan stängs till strax under halva arbetsöppningen så skall larmet tystna och återgå till grönt. Öppna sedan dragskåpsluckan till markerad arbetsöppning och låt skåpet stå så en stund för att se så att larmet inte går i gång. Gör om finjusteringen vid behov. Avsluta kalibreringen genom att välja önskad tidsfördröjning genom att dra ned brytare 1 och sätta lämplig brytare i läge ON. (Som standard rekommenderas brytare 4 eller 5 för 45 resp. 60 sekunders fördröjning) Montera försiktigt tillbaks larmfronten i panelen, se till att inga kablar kläms. Utdrag ur AFS 1997 Laboratoriearbete kemikalier 7 För dragskåp skall lufthastigheten genom lucköppning vara lägst 0,5m/s vid den lucköppning som används vid arbete. Att ventilationen och kontrollsystem fungerar på avsett vis skall kontrolleras minst en gång per år. Dessa kontroller ska dokumenteras. 2

Kalibrering Larmet skall vara strömsatt i ca: 20 minuter före kalibrering för att givare mm.

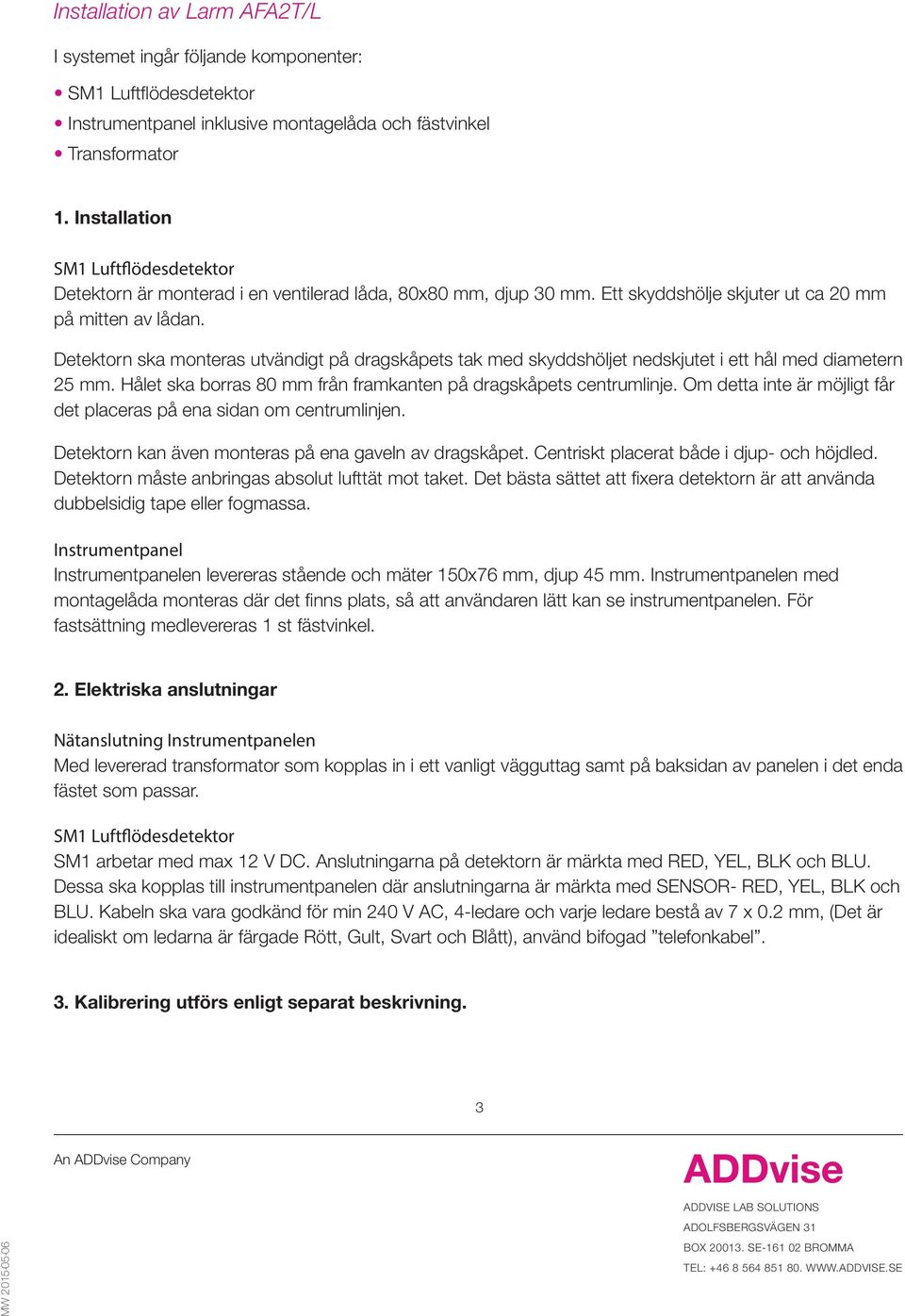

4 Installation av Larm AFA2T/L I systemet ingår följande komponenter: SM1 Luftflödesdetektor Instrumentpanel inklusive montagelåda och fästvinkel Transformator 1. Installation SM1 Luftflödesdetektor Detektorn är monterad i en ventilerad låda, 80x80 mm, djup 30 mm. Ett skyddshölje skjuter ut ca 20 mm på mitten av lådan. Detektorn ska monteras utvändigt på dragskåpets tak med skyddshöljet nedskjutet i ett hål med diametern 25 mm. Hålet ska borras 80 mm från framkanten på dragskåpets centrumlinje. Om detta inte är möjligt får det placeras på ena sidan om centrumlinjen. Detektorn kan även monteras på ena gaveln av dragskåpet. Centriskt placerat både i djup- och höjdled. Detektorn måste anbringas absolut lufttät mot taket. Det bästa sättet att fixera detektorn är att använda dubbelsidig tape eller fogmassa. Instrumentpanel Instrumentpanelen levereras stående och mäter 150x76 mm, djup 45 mm. Instrumentpanelen med montagelåda monteras där det finns plats, så att användaren lätt kan se instrumentpanelen. För fastsättning medlevereras 1 st fästvinkel. 2. Elektriska anslutningar Nätanslutning Instrumentpanelen Med levererad transformator som kopplas in i ett vanligt vägguttag samt på baksidan av panelen i det enda fästet som passar. SM1 Luftflödesdetektor SM1 arbetar med max 12 V DC. Anslutningarna på detektorn är märkta med RED, YEL, BLK och BLU. Dessa ska kopplas till instrumentpanelen där anslutningarna är märkta med SENSOR- RED, YEL, BLK och BLU. Kabeln ska vara godkänd för min 240 V AC, 4-ledare och varje ledare bestå av 7 x 0.2 mm, (Det är idealiskt om ledarna är färgade Rött, Gult, Svart och Blått), använd bifogad telefonkabel. 3. Kalibrering utförs enligt separat beskrivning. 3

Detektorn ska monteras utvändigt på dragskåpets tak med skyddshöljet nedskjutet i ett hål med diametern 25 mm. Hålet ska borras 80 mm från framkanten på dragskåpets centrumlinje.

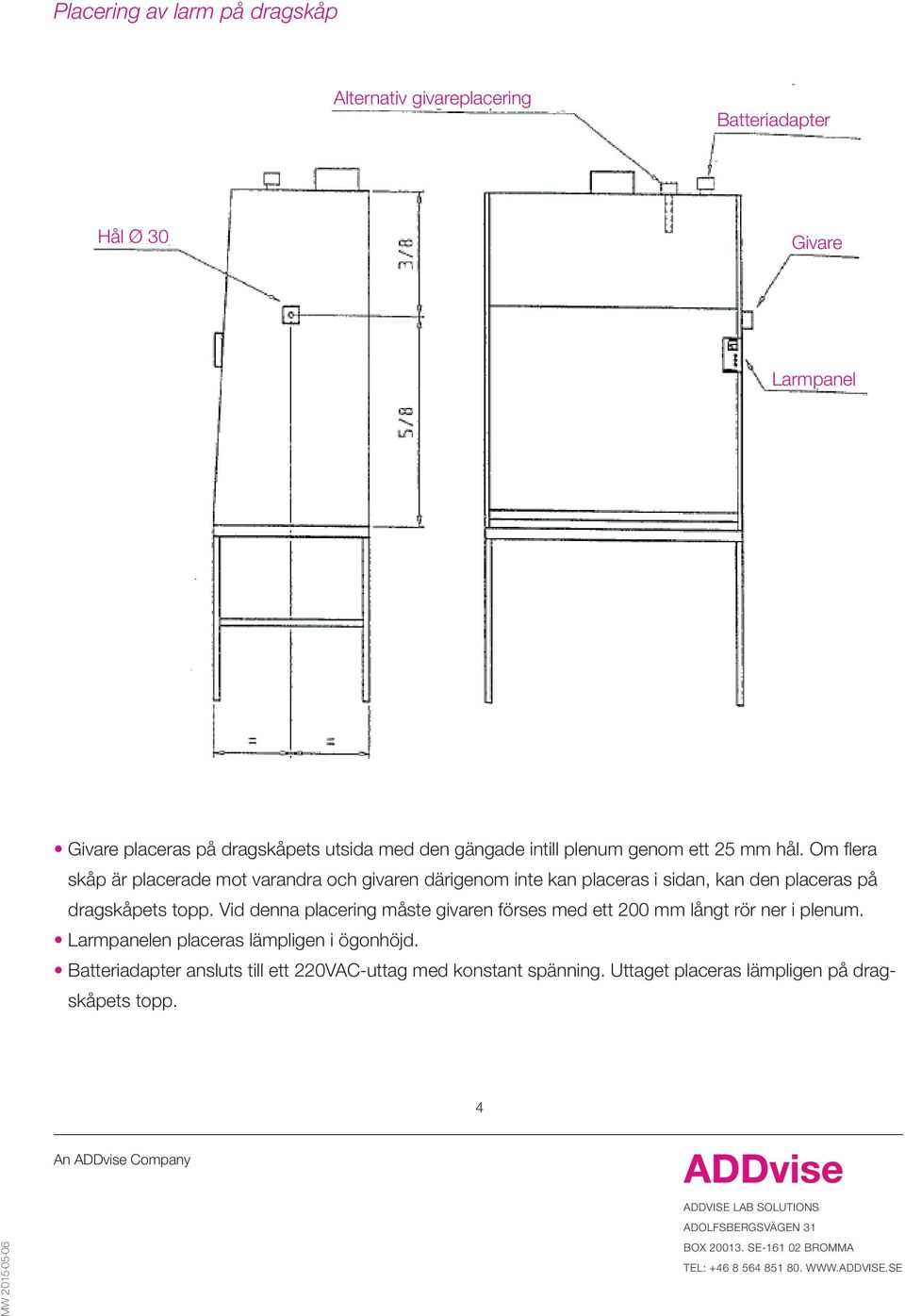

5 Placering av larm på dragskåp Alternativ givareplacering Batteriadapter Hål Ø 30 Givare Larmpanel Givare placeras på dragskåpets utsida med den gängade intill plenum genom ett 25 mm hål. Om flera skåp är placerade mot varandra och givaren därigenom inte kan placeras i sidan, kan den placeras på dragskåpets topp. Vid denna placering måste givaren förses med ett 200 mm långt rör ner i plenum. Larmpanelen placeras lämpligen i ögonhöjd. Batteriadapter ansluts till ett 220VAC-uttag med konstant spänning. Uttaget placeras lämpligen på dragskåpets topp. 4

Om flera skåp är placerade mot varandra och givaren därigenom inte kan placeras i sidan, kan den placeras på dragskåpets topp.
