CBA/CBI. Ljuddämpande överluftsdon. Snabbfakta. Snabbval CBA/CBI -V Ä R D E. L U F T F L Ö D E T R Y C K F A L L R w

Storlek: px
Starta visningen från sidan:

Download "CBA/CBI. Ljuddämpande överluftsdon. Snabbfakta. Snabbval CBA/CBI -V Ä R D E. L U F T F L Ö D E T R Y C K F A L L R w"
  • Gun Ek
  • för 1 år sedan
  • Visningar:

Transkript

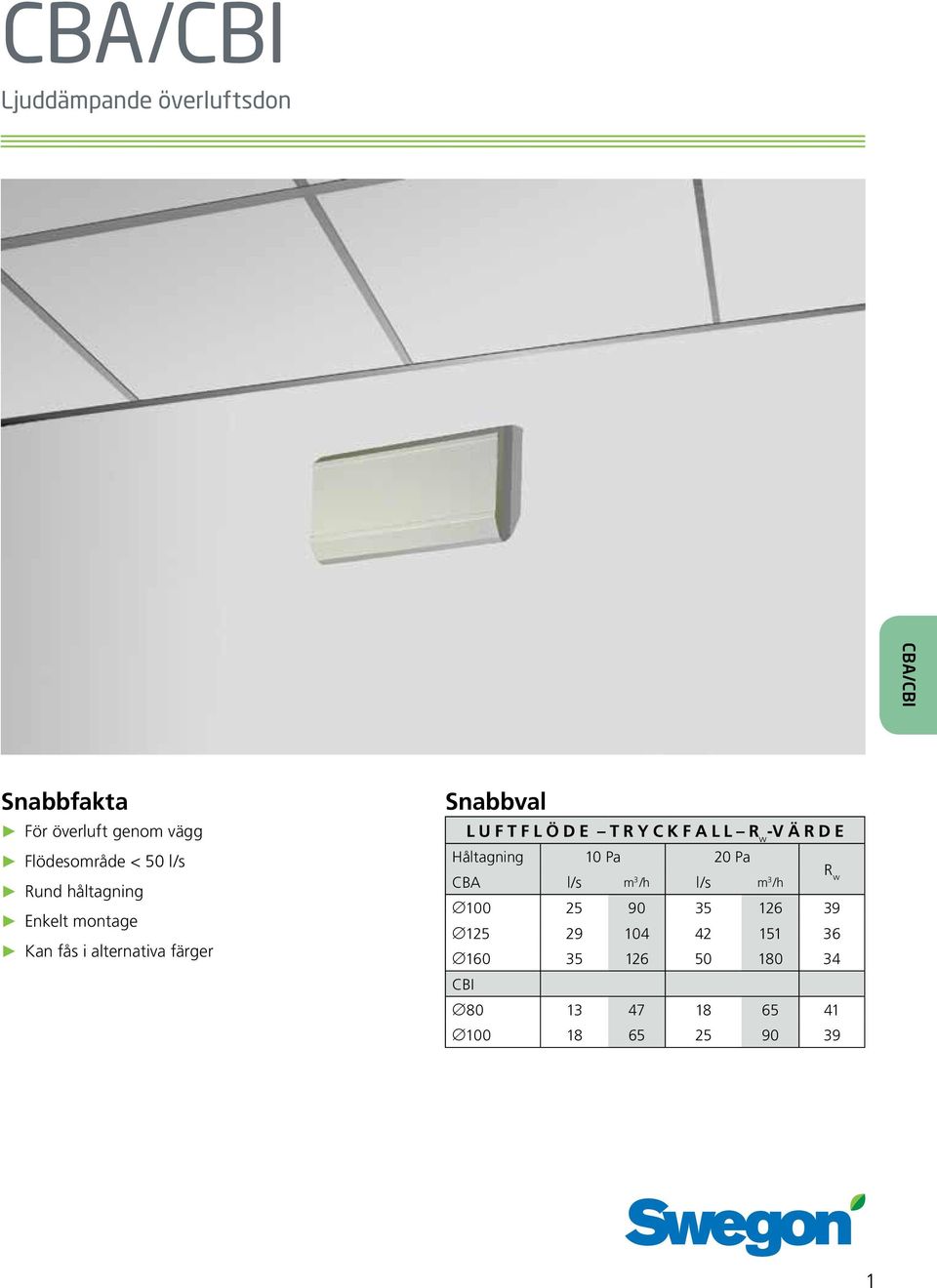

1 Ljuddämpande överluftsdon Snabbfakta För överluft genom vägg Flödesområde < 50 l/s Rund håltagning Enkelt montage Kan fås i alternativa färger Snabbval L U F T F L Ö D E T R Y C K F A L L -V Ä R D E Håltagning 10 Pa 20 Pa CBA l/s m3 /h l/s m 3 /h

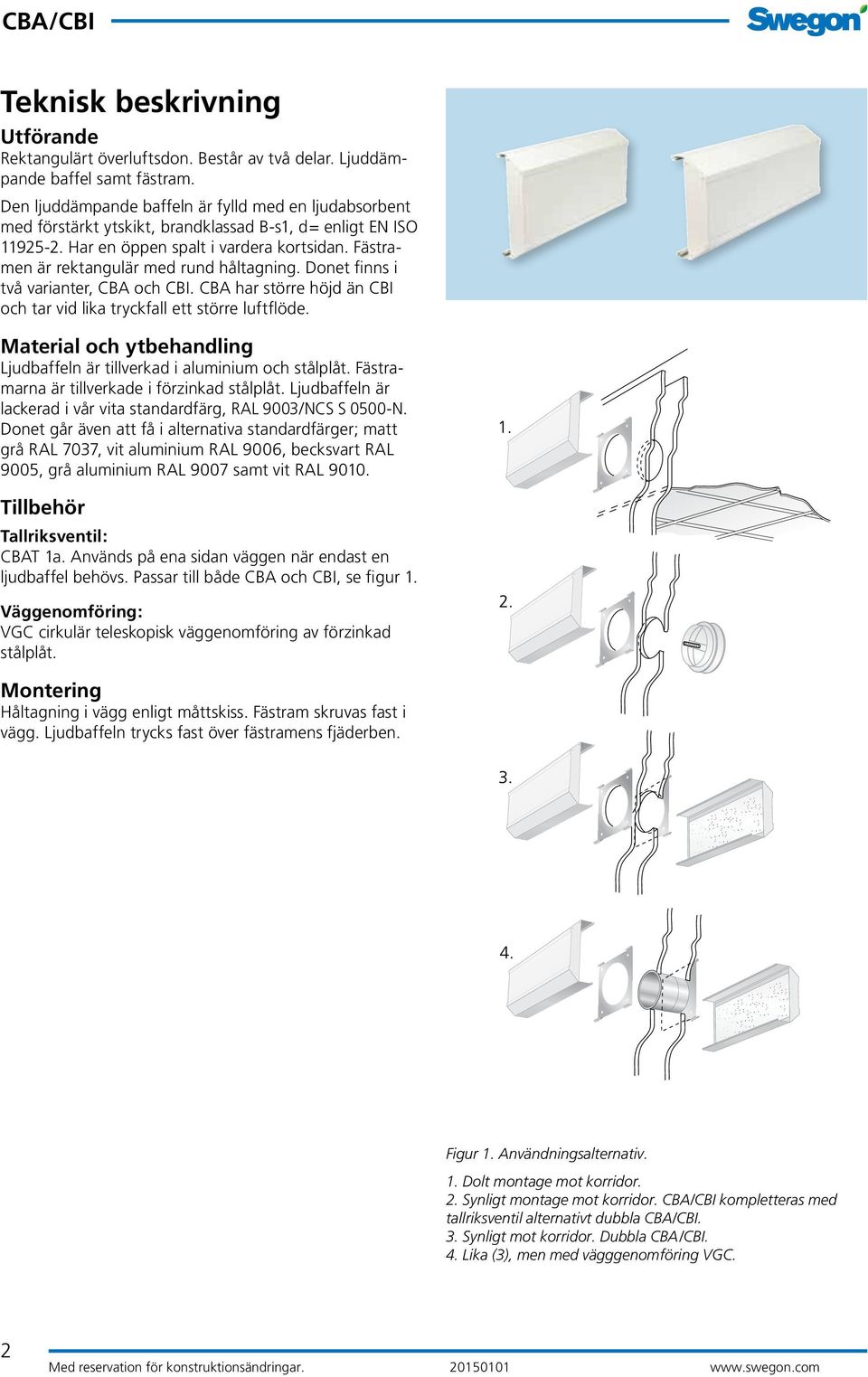

2 Teknisk beskrivning Utförande Rektangulärt överluftsdon. Består av två delar. Ljuddämpande baffel samt fästram. Den ljuddämpande baffeln är fylld med en ljudabsorbent med förstärkt ytskikt, brandklassad B-s1, d= enligt EN ISO Har en öppen spalt i vardera kortsidan. Fästramen är rektangulär med rund håltagning. Donet finns i två varianter, CBA och. CBA har större höjd än och tar vid lika tryckfall ett större luftflöde. Material och ytbehandling Ljudbaffeln är tillverkad i aluminium och stålplåt. Fästramarna är tillverkade i förzinkad stålplåt. Ljudbaffeln är lackerad i vår vita standardfärg, RAL 9003/NCS S 0500-N. Donet går även att få i alternativa standardfärger; matt grå RAL 7037, vit aluminium RAL 9006, becksvart RAL 9005, grå aluminium RAL 9007 samt vit RAL Tillbehör Tallriksventil: CBAT 1a. Används på ena sidan väggen när endast en ljudbaffel behövs. Passar till både CBA och, se figur 1. Väggenomföring: VGC cirkulär teleskopisk väggenomföring av förzinkad stålplåt. Montering Håltagning i vägg enligt måttskiss. Fästram skruvas fast i vägg. Ljudbaffeln trycks fast över fästramens fjäderben. Figur 1. Användningsalternativ. 1. Dolt montage mot korridor. 2. Synligt montage mot korridor. kompletteras med tallriksventil alternativt dubbla. 3. Synligt mot korridor. Dubbla. 4. Lika (3), men med vägggenomföring VGC. 2

3 Projektering Donet kan användas på båda sidor om väggens håltagning eller enbart på ena sidan. Den andra sidan kan täckas av en tallriksventil eller vara öppen. Allt beror på de överhörningskrav som ställs, se figur 1. Donen är anpassade att i första hand monteras i reglad skivvägg. Om donen monteras i betongvägg eller om väggenomföring av plåt används, sjunker reduktionstalet ( ) med 10 db. Ett överluftsdon skall väljas så att det inte försämrar väggkonstruktionens ljudisoleringsförmåga. För att snabbt kunna avgöra detta kan följande tumregel tillämpas: -överluftsdon = Ljudklass för vägg + 5 db(a) För att beräkna väggkonstruktionens resulterande -tal kan man följa exempel A och B. Tabell redovisar reduktionstalet R samt -värdet för överluftsdon refererat till 1 m 2 transmissionsarea. Mätningsarea enligt ISO 140-1,2,. -värdet är utvärderat enligt ISO 717-1i. Redovisade värden gäller när håltagningen ej förses med kanalgenomföring. Monteras plåtstos i väggen, kommer värdena att reduceras med 10 db. Uppmätta värden för enkelt montage (1 don) är exklusive tallriksventil. Skötsel Luftdonet rengöres vid behov med ljummet vatten och diskmedel. Miljö Byggvarudeklaration finns att hämta på Tabell 1. Reduktionstal Mått Håltagning vägg, mm Hz Ett don Ett don på vardera sida av håltagning K 2K R W, 1 m 2 R W, 1 m Ø CBA Ø Ø Ø Ø

4 Dimensionering Luftflöde Tryckfall Tabellen anger luftflödeskapacitet genom att ett (1) överluftsdon vid 10 respektive 20 Pa totaltryck, samt vid olika hålstorlekar genom väggen. Tabell 2. Modell CBA Håltagning vägg Max. luftflöde l/s Ø mm 10 Pa 20 Pa (db) Dimensioneringsdiagram Minskning av väggens reduktionstal Diagrammet visar minskningen av väggens reduktionstal då ett don sätts in i den. Exempel A Beräkning med ett CBA don inne i rummet: 1. I en vägg med ytan S 0 = 10 m 2 placeras ett CBA 100 med håltagningen Ø100 mm. 2. R W vägg = 45 db. R W don = 39 db. (se tabell 1, reduktionstal) 3. Differens vägg-don = 6 db. 4. Gå in i diagrammet från punkterna 6 db på Y-axeln och 10 m 2 på X-axeln. I skärningspunkten mellan dessa avläses hur mycket väggens reduktionstal minskar när ett don monteras med ca 1 db (1,4 1 db). 5. I den aktuella väggen blir det totala -värdet 44 db (45 1). Figur 2. Differens i db: R 0 - R 1 Ytförhållande i m 2 : S 0 / S 1 (m 2 ) Exempel B Beräkning med två stycken CBA don inne i rummet: 1. I en vägg med ytan S 0 = 10 m 2 placeras två stycken CBA 100, med vardera håltagning i vägg = Ø 100 mm. 2. R W vägg = 45 db. R W don = 39 db. 3. Differens vägg-don = 6 db. 4. Gå in i diagrammet från punkterna 6 db på Y-axeln och 10 m 2 på X-axeln. Precis som i exempel A ser vi här att väggens reduktionstal minskas med ca 1 db. Dvs med ett överluftsdon i väggen blir väggens reduktionstal = 44 db. 5. För att se hur båda överluftsdonen samverkar gör vi om samma beräkning igen. 6. vägg = 44 db. don = 39 db 7. Differens vägg-don = 5 db. 8. Gå in i diagrammet från punkterna 5 db på Y-axeln och 10 m 2 på X-axeln. Här ser vi nu att väggens reduktionstal minskas med ca 1 db. Detta innebär att med två överluftsdon i väggen blir väggens reduktionstal = 43 db (44 1). 4 Figur 3. Ytförhållande mellan väggyta och donets area. Beteckningar: R 0 = väggens reduktionstal R 1 = donets alt. fönstrets eller dörrens reduktionstal S 0 = väggens yta inkl fönster (dörr) S 1 = donets referensarea = 1 m 2

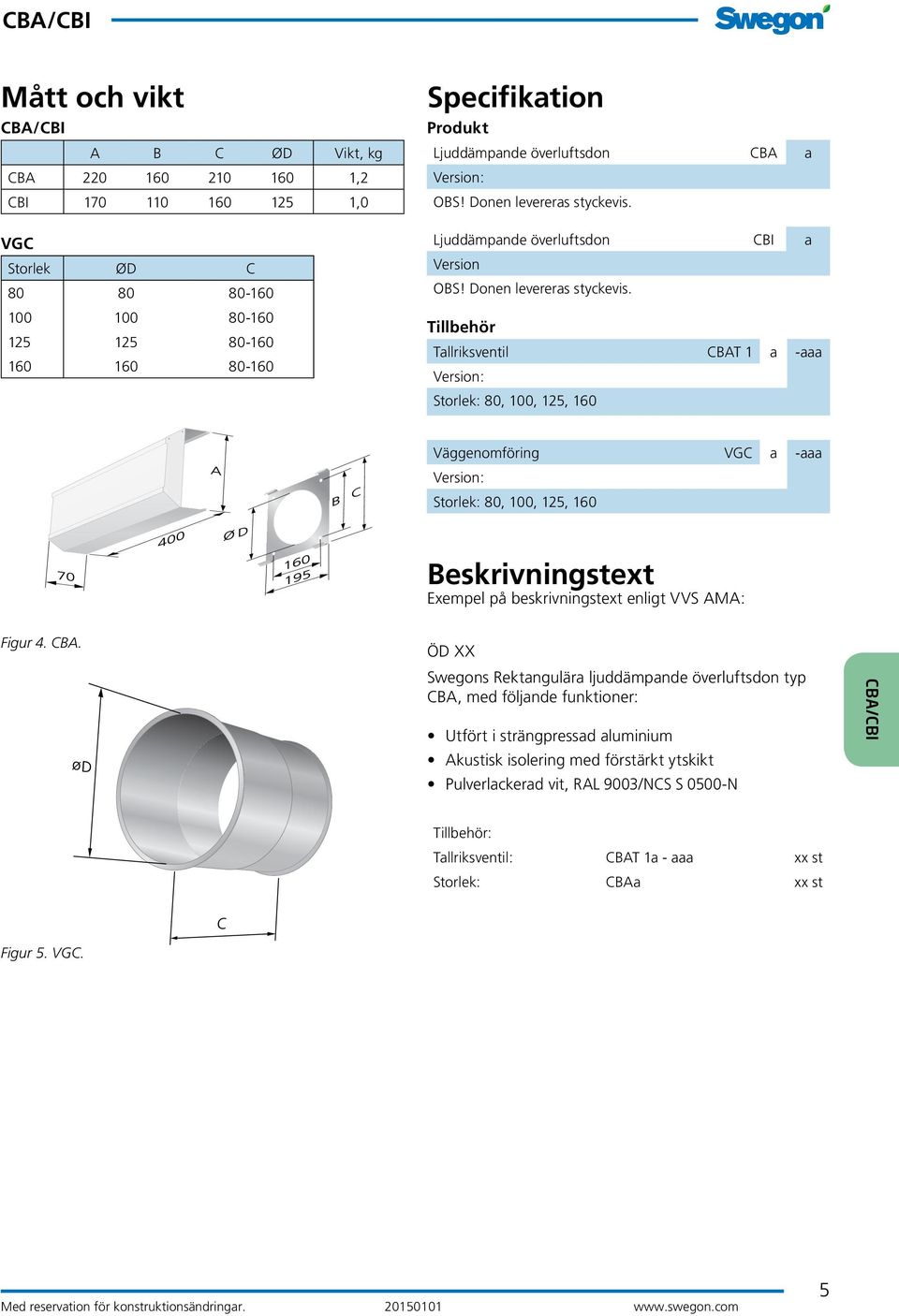

5 Mått och vikt A B C ØD Vikt, kg CBA , ,0 VGC Storlek ØD C Specifikation Produkt Ljuddämpande överluftsdon CBA a OBS! Donen levereras styckevis. Ljuddämpande överluftsdon a Version OBS! Donen levereras styckevis. Tillbehör Tallriksventil CBAT 1 a -aaa Storlek: 80, 100, 125, 160 Väggenomföring VGC a -aaa Storlek: 80, 100, 125, 160 Beskrivningstext Exempel på beskrivningstext enligt VVS AMA: Figur 4. CBA. ÖD XX Swegons Rektangulära ljuddämpande överluftsdon typ CBA, med följande funktioner: Utfört i strängpressad aluminium Akustisk isolering med förstärkt ytskikt Pulverlackerad vit, RAL 9003/NCS S 0500-N Tillbehör: Tallriksventil: CBAT 1a - aaa xx st Storlek: CBAa xx st Figur 5. VGC. 5
