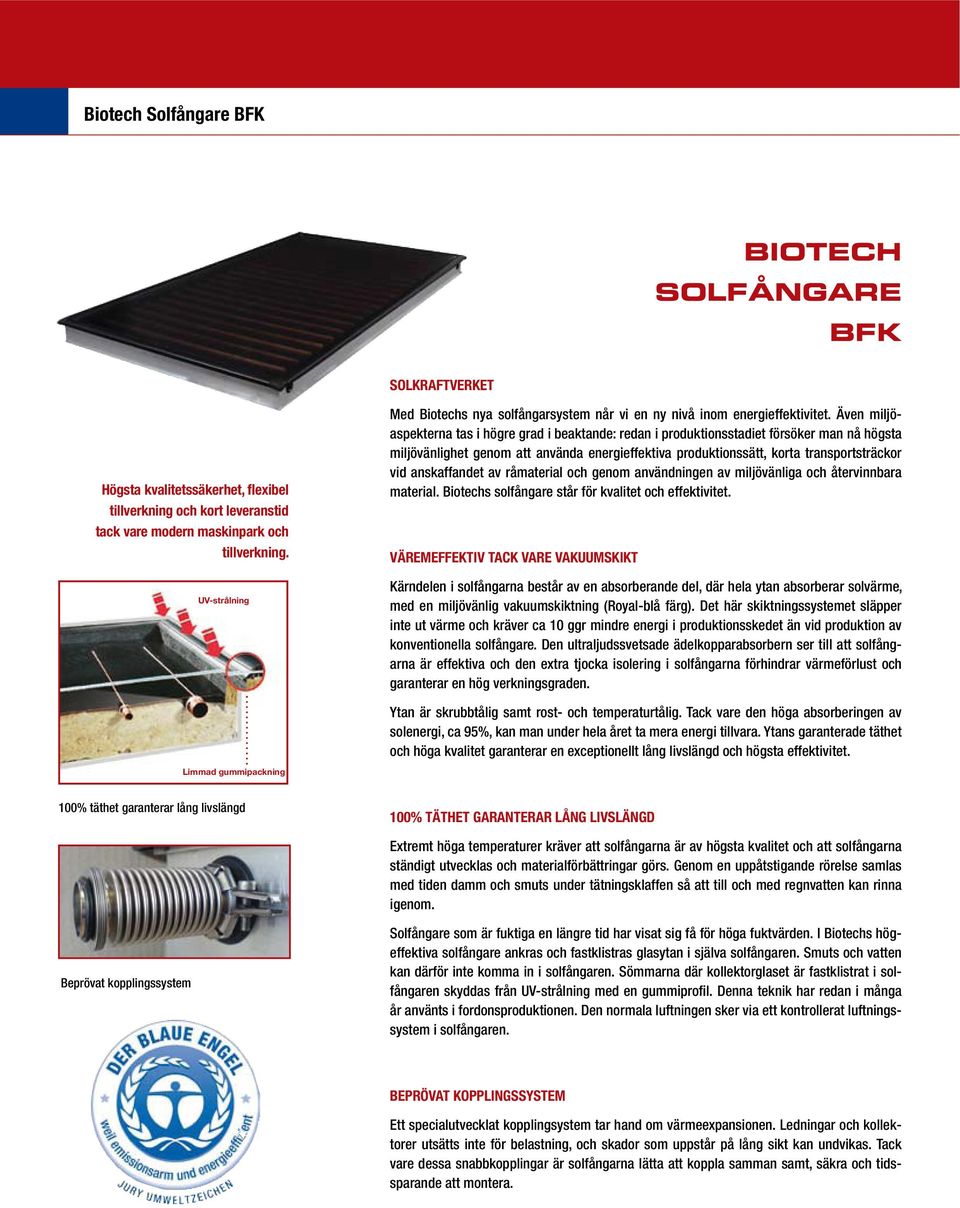

2 n 4 Biotech Solfångare BFK BIOTECH SOLFÅNGARE BFK SOLKRAFTVERKET Högsta kvalitetssäkerhet, flexibel tillverkning och kort leveranstid tack vare modern maskinpark och tillverkning. UV-strålning Med Biotechs nya solfångarsystem når vi en ny nivå inom energieffektivitet. Även miljöaspekterna tas i högre grad i beaktande: redan i produktionsstadiet försöker man nå högsta miljövänlighet genom att använda energieffektiva produktionssätt, korta transportsträckor vid anskaffandet av råmaterial och genom användningen av miljövänliga och återvinnbara material. Biotechs solfångare står för kvalitet och effektivitet. VÄREMEFFEKTIV TACK VARE VAKUUMSKIKT Kärndelen i solfångarna består av en absorberande del, där hela ytan absorberar solvärme, med en miljövänlig vakuumskiktning (Royal-blå färg). Det här skiktningssystemet släpper inte ut värme och kräver ca 10 ggr mindre energi i produktionsskedet än vid produktion av konventionella solfångare. Den ultraljudssvetsade ädelkopparabsorbern ser till att solfångarna är effektiva och den extra tjocka isolering i solfångarna förhindrar värmeförlust och garanterar en hög verkningsgraden. Ytan är skrubbtålig samt rost- och temperaturtålig. Tack vare den höga absorberingen av solenergi, ca 95%, kan man under hela året ta mera energi tillvara. Ytans garanterade täthet och höga kvalitet garanterar en exceptionellt lång livslängd och högsta effektivitet. Limmad gummipackning 100% täthet garanterar lång livslängd 100% TÄTHET GARANTERAR LÅNG LIVSLÄNGD Extremt höga temperaturer kräver att solfångarna är av högsta kvalitet och att solfångarna ständigt utvecklas och materialförbättringar görs. Genom en uppåtstigande rörelse samlas med tiden damm och smuts under tätningsklaffen så att till och med regnvatten kan rinna igenom. Beprövat kopplingssystem Solfångare som är fuktiga en längre tid har visat sig få för höga fuktvärden. I Biotechs högeffektiva solfångare ankras och fastklistras glasytan i själva solfångaren. Smuts och vatten kan därför inte komma in i solfångaren. Sömmarna där kollektorglaset är fastklistrat i solfångaren skyddas från UV-strålning med en gummiprofil. Denna teknik har redan i många år använts i fordonsproduktionen. Den normala luftningen sker via ett kontrollerat luftningssystem i solfångaren. BEPRÖVAT KOPPLINGSSYSTEM Ett specialutvecklat kopplingsystem tar hand om värmeexpansionen. Ledningar och kollektorer utsätts inte för belastning, och skador som uppstår på lång sikt kan undvikas. Tack vare dessa snabbkopplingar är solfångarna lätta att koppla samman samt, säkra och tidssparande att montera.

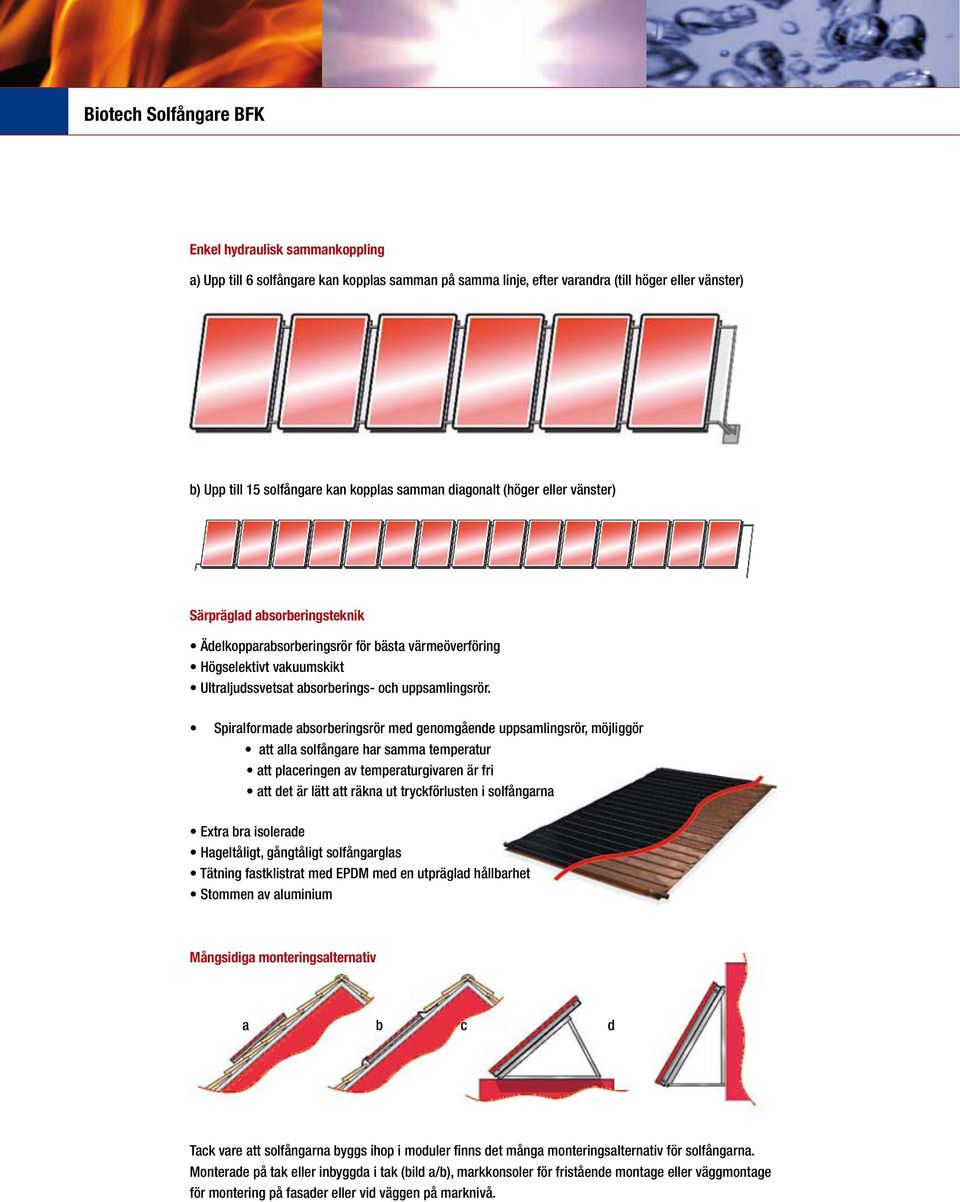

3 Biotech Solfångare BFK Enkel hydraulisk sammankoppling a) Upp till 6 solfångare kan kopplas samman på samma linje, efter varandra (till höger eller vänster) b) Upp till 15 solfångare kan kopplas samman diagonalt (höger eller vänster) Särpräglad absorberingsteknik Ädelkopparabsorberingsrör för bästa värmeöverföring Högselektivt vakuumskikt Ultraljudssvetsat absorberings- och uppsamlingsrör. Spiralformade absorberingsrör med genomgående uppsamlingsrör, möjliggör att alla solfångare har samma temperatur att placeringen av temperaturgivaren är fri att det är lätt att räkna ut tryckförlusten i solfångarna Extra bra isolerade Hageltåligt, gångtåligt solfångarglas Tätning fastklistrat med EPDM med en utpräglad hållbarhet Stommen av aluminium Mångsidiga monteringsalternativ a b c d Tack vare att solfångarna byggs ihop i moduler finns det många monteringsalternativ för solfångarna. Monterade på tak eller inbyggda i tak (bild a/b), markkonsoler för fristående montage eller väggmontage för montering på fasader eller vid väggen på marknivå.

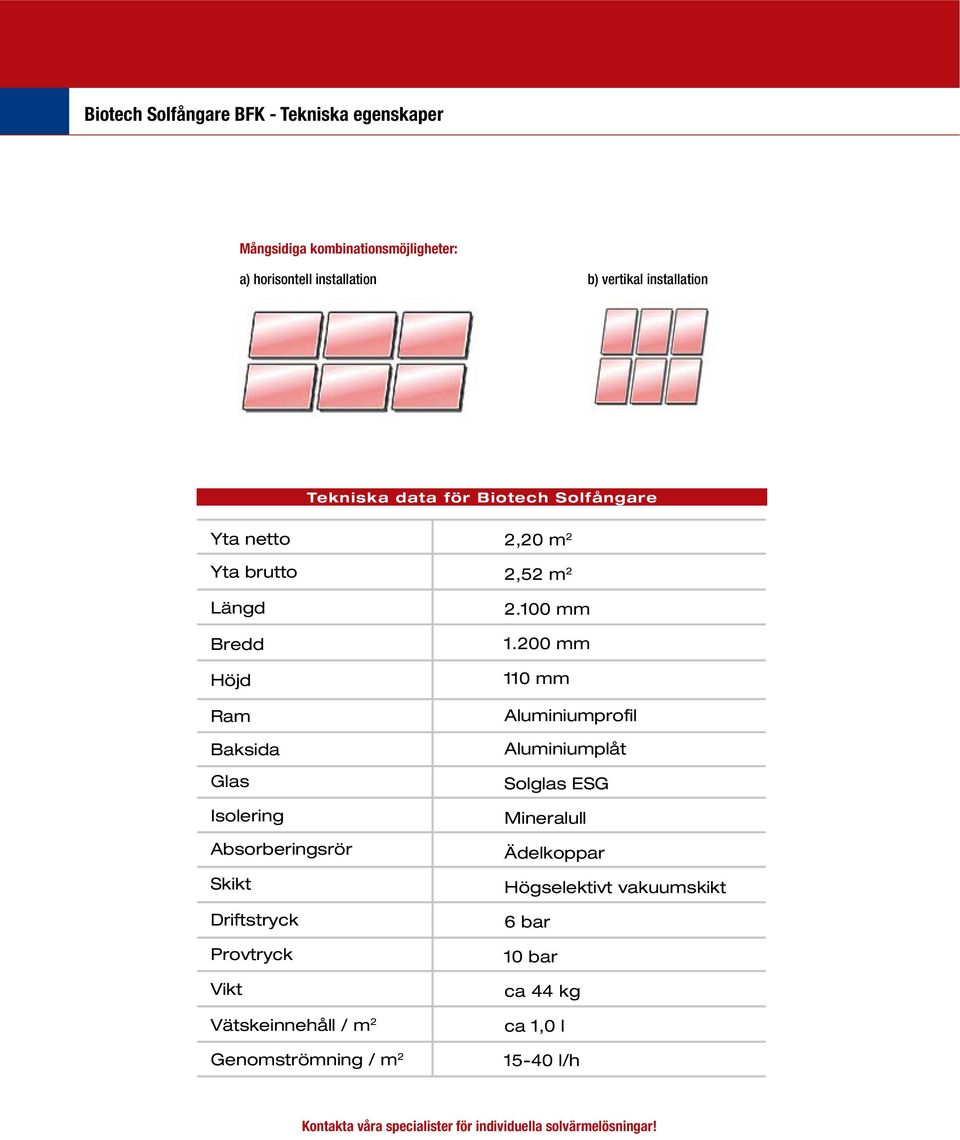

4 Biotech Solfångare BFK - Tekniska egenskaper Mångsidiga kombinationsmöjligheter: a) horisontell installation b) vertikal installation Tekniska data för Biotech Solfångare Yta netto Yta brutto Längd Bredd Höjd Ram Baksida Glas Isolering Absorberingsrör Skikt Driftstryck Provtryck Vikt Vätskeinnehåll / m 2 Genomströmning / m 2 2,20 m 2 2,52 m mm mm 110 mm Aluminiumprofil Aluminiumplåt Solglas ESG Mineralull Ädelkoppar Högselektivt vakuumskikt 6 bar 10 bar ca 44 kg ca 1,0 l l/h Kontakta våra specialister för individuella solvärmelösningar!

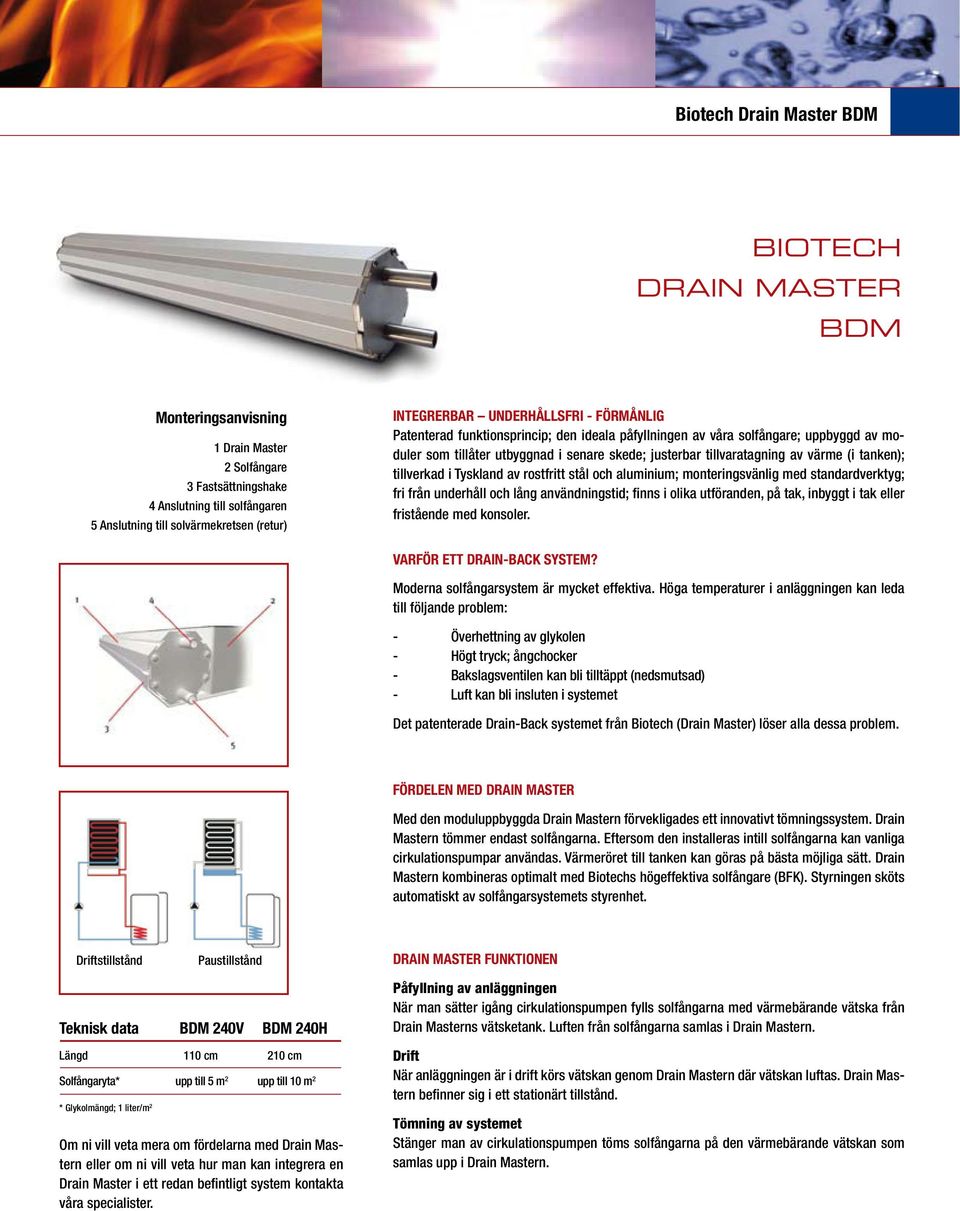

5 Biotech Drain Master BDM n 4 BIOTECH DRAIN MASTER BDM Monteringsanvisning 1 Drain Master 2 Solfångare 3 Fastsättningshake 4 Anslutning till solfångaren 5 Anslutning till solvärmekretsen (retur) INTEGRERBAR UNDERHÅLLSFRI - FÖRMÅNLIG Patenterad funktionsprincip; den ideala påfyllningen av våra solfångare; uppbyggd av moduler som tillåter utbyggnad i senare skede; justerbar tillvaratagning av värme (i tanken); tillverkad i Tyskland av rostfritt stål och aluminium; monteringsvänlig med standardverktyg; fri från underhåll och lång användningstid; finns i olika utföranden, på tak, inbyggt i tak eller fristående med konsoler. VARFÖR ETT DRAIN-BACK SYSTEM? Moderna solfångarsystem är mycket effektiva. Höga temperaturer i anläggningen kan leda till följande problem: - Överhettning av glykolen - Högt tryck; ångchocker - Bakslagsventilen kan bli tilltäppt (nedsmutsad) - Luft kan bli insluten i systemet Det patenterade Drain-Back systemet från Biotech (Drain Master) löser alla dessa problem. FÖRDELEN MED DRAIN MASTER Med den moduluppbyggda Drain Mastern förvekligades ett innovativt tömningssystem. Drain Mastern tömmer endast solfångarna. Eftersom den installeras intill solfångarna kan vanliga cirkulationspumpar användas. Värmeröret till tanken kan göras på bästa möjliga sätt. Drain Mastern kombineras optimalt med Biotechs högeffektiva solfångare (BFK). Styrningen sköts automatiskt av solfångarsystemets styrenhet. Driftstillstånd Paustillstånd DRAIN MASTER FUNKTIONEN Teknisk data BDM 240V BDM 240H Längd 110 cm 210 cm Solfångaryta* upp till 5 m 2 upp till 10 m 2 * Glykolmängd; 1 liter/m 2 Om ni vill veta mera om fördelarna med Drain Mastern eller om ni vill veta hur man kan integrera en Drain Master i ett redan befintligt system kontakta våra specialister. Påfyllning av anläggningen När man sätter igång cirkulationspumpen fylls solfångarna med värmebärande vätska från Drain Masterns vätsketank. Luften från solfångarna samlas i Drain Mastern. Drift När anläggningen är i drift körs vätskan genom Drain Mastern där vätskan luftas. Drain Mastern befinner sig i ett stationärt tillstånd. Tömning av systemet Stänger man av cirkulationspumpen töms solfångarna på den värmebärande vätskan som samlas upp i Drain Mastern.
