Innehållsförteckning. I alla paket ingår:

Transkript

1 Solpaket för produkter

2 Innehållsförteckning Solpaket för NIBE Split...1 Solpaket för NIBE F370/ Solpaket för F1145/VPBS...3 Solpaket för F1145/VPAS...4 Solpaket för ackumulatortank med solslinga...5 Solpaket till NIBE Compact 300 SOL Information solfångare I alla paket ingår: Intelli-heat pumpgrupp Komplett enhet med lågenergipump, avluftare, termometrar, justerings ventil, säkerhetsventil, manometer, avstängningsventiler, isolering och dubbla backventiler. Solexpansionskärl Väggkonsol till solexpansionskärl Glykol Kopplingar

3 Solpaket NIBE SPLIT Solvärmesystemet är skräddarsytt för dockning med NIBE SPLIT luft / vatten-värmepump. Huvudkomponenter i paket: Det finns paket med 2 och 3 solfångare, välj mellan plana- och vakuumrörsolfångare. Optimal/UKVS 500 är utformad för att passa kombinationen mellan solvärme och värmepump. Solautomatiken SCU10 är utformad speciellt för detta system med en smart funktion som utnyttjar solenergi innan värmepump och eltillskott. Produkt nr: Intelli-heat FP215P Produkt nr: MCU 10 ser till att värmepumpen inte utsätts för höga temperaturer. Intelli-heat pumpgrupp Produkt nr: 4042 NIBE SRB22 Produkt nr: Takfästdetaljer, solkulvert och takgenomföring, se sidan 7 MCU10 Produkt nr: N Optimal/UKVS 500 vit Produkt nr: Paket Produkt nr Solfångare NIBE Split FP215P plansolfångare NIBE Split FP215P plansolfångare NIBE Split V vakuumrörsolfångare NIBE Split V vakuumrörsolfångare NIBE SCU10 solautomatik Produkt nr: 5070 Fler podukter som ingår i paketet: Blandningsventil, tryckexpansionskärl, kopplingar och glykol Ritning till NIBE SPLIT och sol SRB22 Solfångare MCU10 SCU10 AMS 10 ACVM Optimal/UKVS Pumpgrupp 1

4 Solpaket NIBE 370/470 Solvärmesystemet är skräddarsytt för dockning med NIBE F370/470 Frånluftsvärmepumpar. Huvudkomponenter i paket: Det finns paket med 2 och 3 solfångare, välj mellan plana- och vakuumrörsolfångare. Optimal/UKVS 500 är utformad för att passa kombinationen mellan solvärme och värmepump. Solvärmesystemet styrs av värmepumpens styrenheten, vilket ger ett integrerat kontrollsystem. Produkt nr: Intelli-heat FP215P Produkt nr: En temperaturbegränsnings enhet MCU10 med en inbyggd backventil finns mellan ackumulatortanken och värmepumpen. MCU10 Produkt nr: N Intelli-heat pumpgrupp Produkt nr: 4042 Takfästdetaljer, solkulvert och takgenomföring, se sidan 7 NIBE Solar 41 Produkt nr: N Optimal/UKVS 500 vit Produkt nr: Paket Produkt nr Solfångare NIBE F370/470 FP215P plansolfångare NIBE F370/470 FP215P plansolfångare NIBE F370/470 V vakuumrörsolfångare NIBE F370/470 V vakuumrörsolfångare Fler podukter som ingår i paketet: Blandningsventil, tryckexpansionskärl, kopplingar och glykol Ritning till NIBE 370/470 och sol F370/F470 Solfångare MCU10 Solar 41 T T P -FL4 Optimal/UKVS Pumpgrupp 2

5 Solpaket för 1145/VPBS Solvärmesystemet är skräddarsytt för NIBE F1145 bergvärmepump kombinerat med VPBS tank. Huvudkomponenter i paket: Det finns paket med 2 och 3 solfångare, välj mellan plana- och vakuumrörsolfångare. Solvärmesystemet styrs av värmepumpens styrenheten, vilket ger ett integrerat kontrollsystem. Takfästdetaljer, solkulvert och takgenomföring, se sidan 7 Produkt nr: Intelli-heat FP215P Produkt nr: Intelli-heat pumpgrupp Produkt nr: 4042 NIBE Solar 42 Produkt nr: N Fler podukter som ingår i paketet: Tryckexpansionskärl, kopplingar och glykol Paket Produkt nr Solfångare NIBE 1145/VPBS FP215P plansolfångare NIBE 1145/VPBS FP215P plansolfångare NIBE 1145/VPBS V vakuumrörsolfångare NIBE 1145/VPBS V vakuumrörsolfångare Ritning till NIBE 1145/VPBS och sol Solfångare F1145 VPBS Solar 42 T T P Pumpgrupp 3

6 Solpaket för F1145/VPAS Solvärmesystemet är skräddarsytt för optimal prestanda med NIBE F1145 kombinerat med VPAS tanken. Huvudkomponenter i paket: Styrning av solvärmesystemet finns i värmepumpens styrning. Solvärmesystemet används i första hand till både värme och tappvarmvatten, värmepumpen används när solen inte räcker till. Produkt nr: Intelli-heat FP215P Produkt nr: Takfästdetaljer, solkulvert och takgenomföring, se sidan 7 Intelli-heat pumpgrupp Produkt nr: 4042 NIBE Solar 40 Produkt nr: RSK Paket Produkt nr Solfångare NIBE 1145/VPAS FP215P plansolfångare NIBE 1145/VPAS FP215P plansolfångare NIBE 1145/VPAS V vakuumrörsolfångare NIBE 1145/VPAS V vakuumrörsolfångare Fler podukter som ingår i paketet: Tryckexpansionskärl, kopplingar och glykol Ritning till NIBE 1145/VPAS och sol ECS41 Solfångare Solar 40 Pumpgrupp F1145 VPAS 4

7 Solpaket för ackumulatortank med solslinga Solpaket som passar de fl esta ackumulatortankar med intergerad solslinga. Ex. NIBE VPAS. Huvudkomponenter i paket: Enkelt system där du dockar ihop solfångarna med din tank. Välj mellan plana - och vakuumrörsolfångare. Takfästdetaljer, solkulvert och takgenomföring, se sidan 7 Produkt nr: Intelli-heat FP215P Produkt nr: Intelli-heat pumpgrupp Produkt nr: 4042 NIBE SCU10 solautomatik Produkt nr: 5070 Paket Produkt nr Solfångare Solpaket för solslingetank FP215P plansolfångare Solpaket för solslingetank V vakuumrörsolfångare Fler podukter som ingår i paketet: Tryckexpansionskärl, kopplingar och glykol Ritning till ackumulatortank med solslinga och sol Solfångare SCU10 SPS10 5

8 Solpaket för NIBE Compact 300 SOL NIBE Compact 300 sol varmvattenberedare har en inbyggd solslinga perfekt att koppla till solpaneler. Huvudkomponenter i paket: Välj mellan 2 plansolfångare eller en vakuumrörsolfångare. NIBE compact 300 sol är en kopparfodrad elektrisk varmvattenberedare på 275 liter som är förbered för inkoppling av sol. Produkt nr: Intelli-heat FP215P Produkt nr: Takfästdetaljer, solkulvert och takgenomföring, se sidan 7 Intelli-heat pumpgrupp Produkt nr: 4042 NIBE SCU10 solautomatik Produkt nr: 5070 Paket Produkt nr Solfångare NIBE Compact300 FP215P plansolfångare NIBE Compact300 V vakuumrörsolfångare Fler podukter som ingår i paketet: Tryckexpansionskärl, kopplingar och glykol Solfångare Ritning till NIBE Compact 300 och sol SCU10 SPS10 6

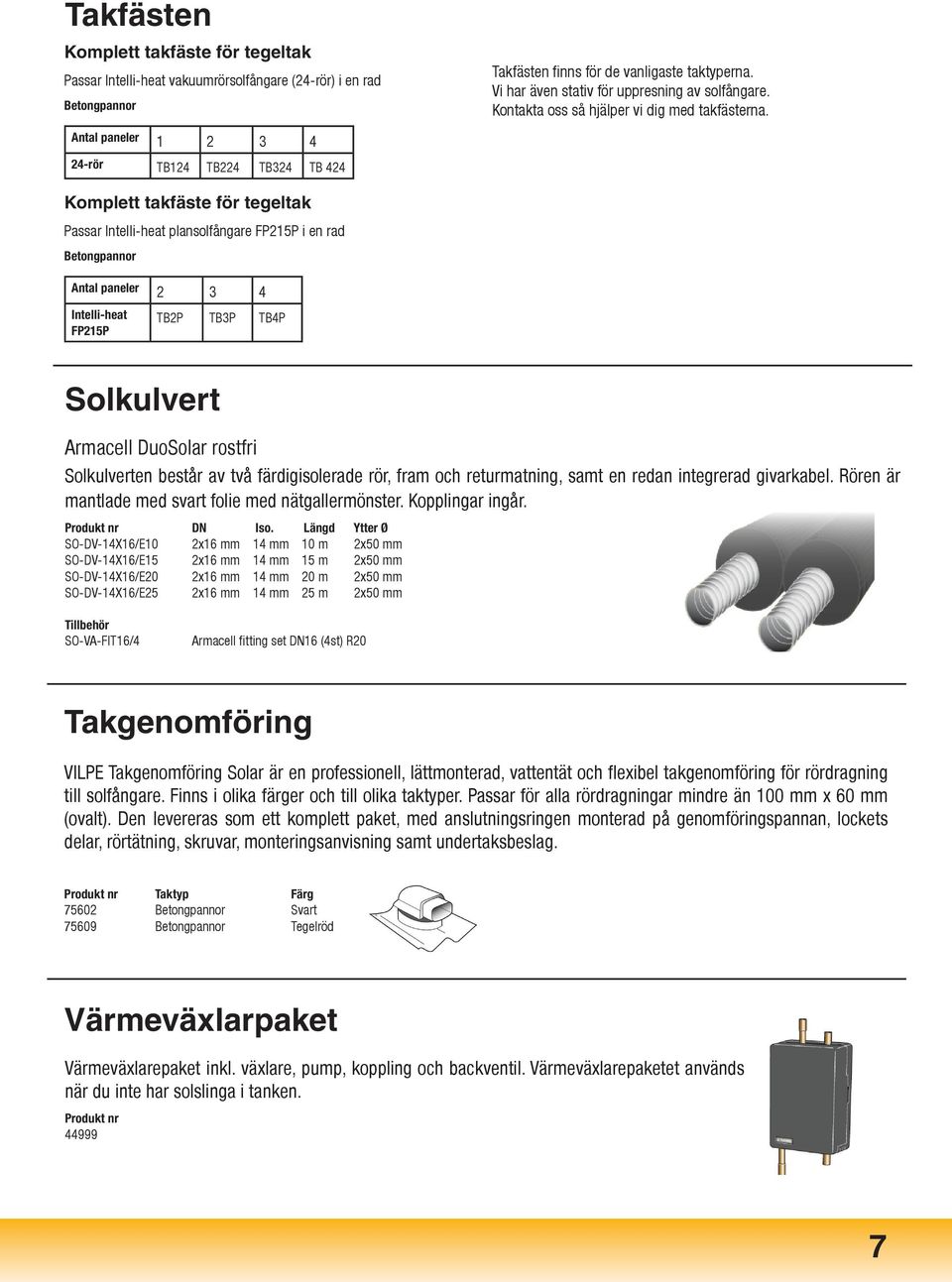

9 Takfästen Komplett takfäste för tegeltak Passar Intelli-heat vakuumrörsolfångare (24-rör) i en rad Betongpannor Takfästen finns för de vanligaste taktyperna. Vi har även stativ för uppresning av solfångare. Kontakta oss så hjälper vi dig med takfästerna. Antal paneler rör TB124 TB224 TB324 TB 424 Komplett takfäste för tegeltak Passar Intelli-heat plansolfångare FP215P i en rad Betongpannor Antal paneler Intelli-heat FP215P TB2P TB3P TB4P Solkulvert Armacell DuoSolar rostfri Solkulverten består av två färdigisolerade rör, fram och returmatning, samt en redan integrerad givarkabel. Rören är mantlade med svart folie med nätgallermönster. Kopplingar ingår. Produkt nr DN Iso. Längd Ytter Ø SO-DV-14X16/E10 2x16 mm 14 mm 10 m 2x50 mm SO-DV-14X16/E15 2x16 mm 14 mm 15 m 2x50 mm SO-DV-14X16/E20 2x16 mm 14 mm 20 m 2x50 mm SO-DV-14X16/E25 2x16 mm 14 mm 25 m 2x50 mm SO-VA-FIT16/4 Armacell fitting set DN16 (4st) R20 Takgenomföring VILPE Takgenomföring Solar är en professionell, lättmonterad, vattentät och flexibel takgenomföring för rördragning till solfångare. Finns i olika färger och till olika taktyper. Passar för alla rördragningar mindre än 100 mm x 60 mm (ovalt). Den levereras som ett komplett paket, med anslutningsringen monterad på genomföringspannan, lockets delar, rörtätning, skruvar, monteringsanvisning samt undertaksbeslag. Produkt nr Taktyp Färg Betongpannor Svart Betongpannor Tegelröd Värmeväxlarpaket Värmeväxlarepaket inkl. växlare, pump, koppling och backventil. Värmeväxlarepaketet används när du inte har solslinga i tanken. Produkt nr

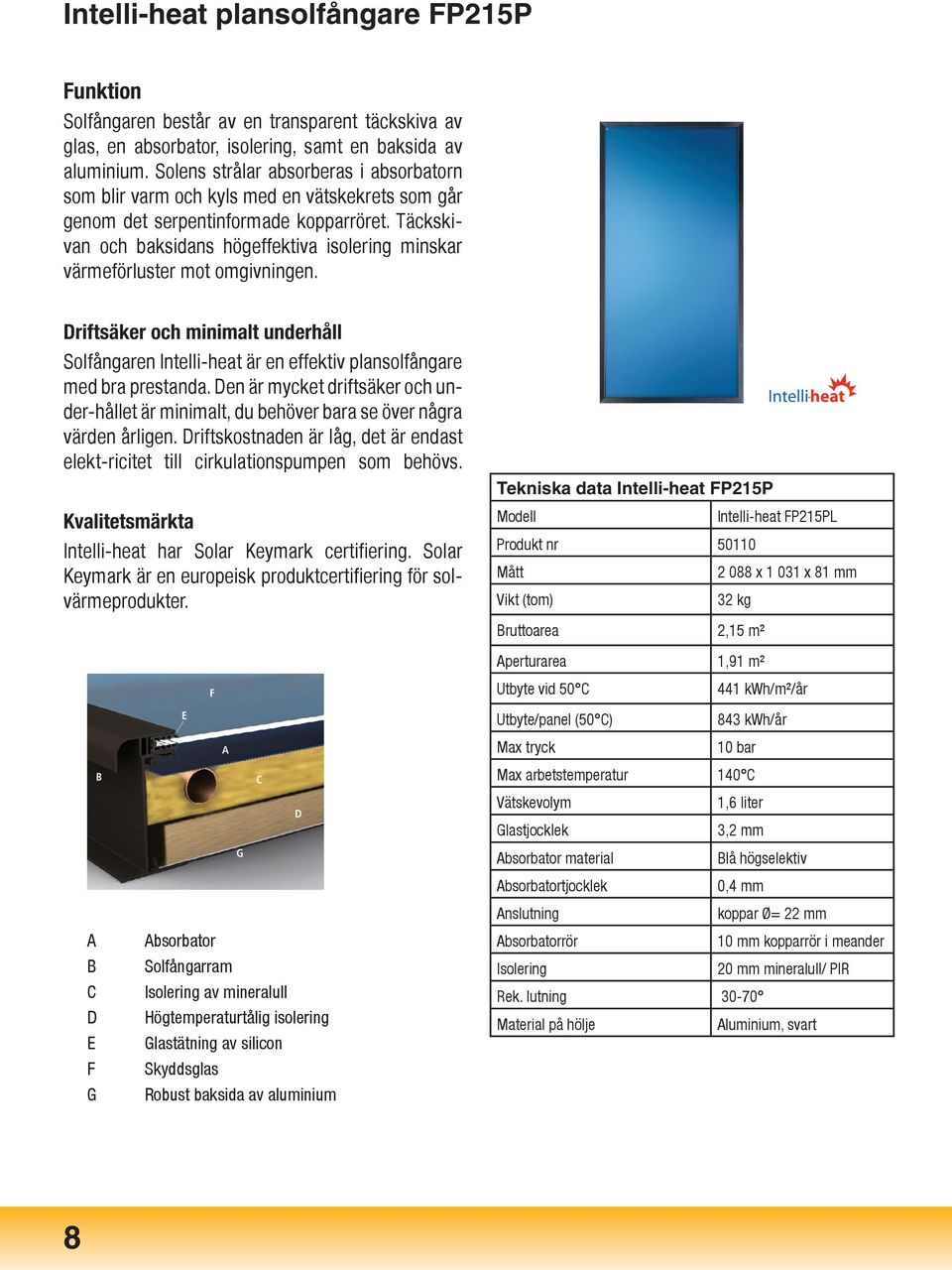

10 Intelli-heat plansolfångare FP215P Funktion Solfångaren består av en transparent täckskiva av glas, en absorbator, isolering, samt en baksida av aluminium. Solens strålar absorberas i absorbatorn som blir varm och kyls med en vätskekrets som går genom det serpentinformade kopparröret. Täckskivan och baksidans högeffektiva isolering minskar värmeförluster mot omgivningen. Driftsäker och minimalt underhåll Solfångaren Intelli-heat är en effektiv plansolfångare med bra prestanda. Den är mycket driftsäker och under-hållet är minimalt, du behöver bara se över några värden årligen. Driftskostnaden är låg, det är endast elekt-ricitet till cirkulationspumpen som behövs. Kvalitetsmärkta Intelli-heat har Solar Keymark certifiering. Solar Keymark är en europeisk produktcertifiering för solvärmeprodukter. Tekniska data Intelli-heat FP215P Modell Intelli-heat FP215PL Produkt nr Mått x x 81 mm Vikt (tom) 32 kg Bruttoarea 2,15 m² Aperturarea 1,91 m² Utbyte vid 50 C Utbyte/panel (50 C) Max tryck 441 kwh/m²/år 843 kwh/år 10 bar Max arbetstemperatur 140 C Vätskevolym Glastjocklek Absorbator material Absorbatortjocklek 1,6 liter 3,2 mm Blå högselektiv 0,4 mm A B C D E F G Absorbator Solfångarram Isolering av mineralull Högtemperaturtålig isolering Glastätning av silicon Skyddsglas Robust baksida av aluminium Anslutning koppar Ø= 22 mm Absorbatorrör 10 mm kopparrör i meander Isolering 20 mm mineralull/ PIR Rek. lutning Material på hölje Aluminium, svart 8

11 Intelli-heat vakuumrörsolfångare ST Högt säsongsutbyte Intelli-heat är en högeffektiv vakuumrörsolfångare som ger ett högt säsongsutbyte även vid låg solinstrålning på vinterhalvåret. Driftsäker och minimalt underhåll Solfångaren är mycket driftsäker och underhållet är minimalt, du behöver bara se över några värden årligen. Funktion Vakuumröret består av två glasrör som är trädda i varandra där ändarna är ihopsmälta (som en termos). Mellan de båda glasrören är det vakuum som fungerar som isolering. I centrum av vakuumröret finns en kopparstav, en så kallad heatpipe. Denna leder värmen till solfångarens samlingsrör där den växlar över för vidare transport till ackumulatortank. Kvalitetsmärkta Intelli-heat har Solar Keymark certifiering. Solar Keymark är en europeisk produktcertifiering för solvärmeprodukter. Tekniska data Modell (produkt nr) (31024) Mått (l x b x h) Vikt x x 175 mm 80 kg Bruttoarea 3,95 m² Aperturarea 2,33 m² Årsutbyte / panel Utbyte* vid 50 C Max momentan effekt kwh 712 kwh/m²/år 1,5 kw Stagnationstemp. 210 C Max tryck Hagelbeständighet Vindtålighet Material glasrör Yttre glastjocklek Vakuumrör Absorbator 9 bar ca 25 mm ca 30 m/s Högvärdigt Borosillicatglas 1,8 mm Ø 58 mm Rek. lutning Anslutning Inre glasrör med cylindrisk ytbeläggning koppar Ø= 22 mm 9
